Капиталдык курулуш объекттеринин мунездемесу

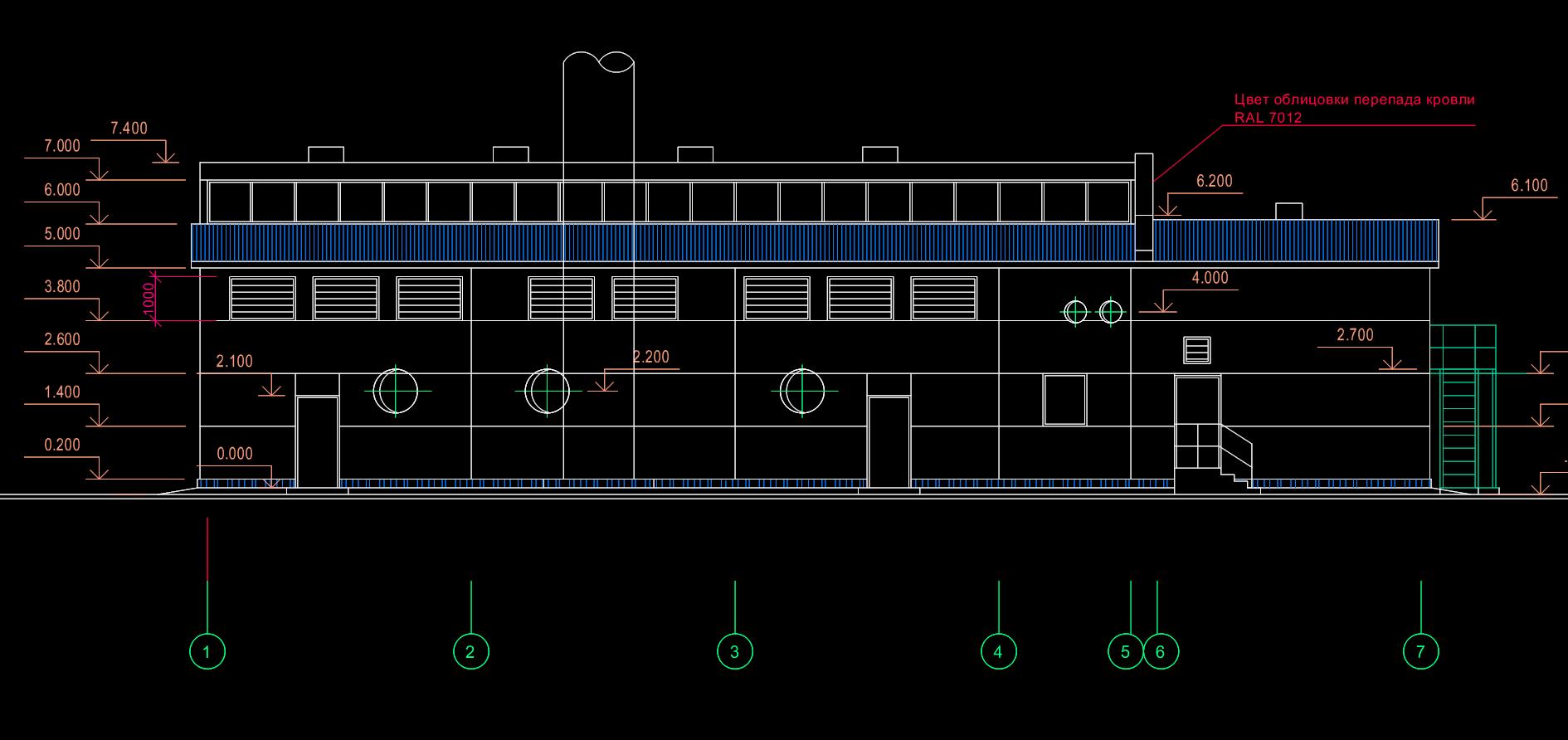

Долбоордо кабыл алынган космостук-пландаштыруу чечимдери казандык жабдууларды жайгаштыруу жана эксплуатациялоо талаптары, кампага суюк отун жеткирүү, жүктөө жана сактоо шарттары, ошондой эле өрт коопсуздугунун талаптары менен аныкталат. имараттар жана курулуштар. Откананын имараты бир кабаттуу, октук өлчөмдөрү 27,6 х 12,0 м жана бир өрт отсеки болуп саналат. Курулуштардын түбүнө чейин полдун бийиктиги өзгөрүлмөлүү: 5,0 мден 7,0 мге чейин.Имараттын максималдуу бийиктиги 7,4 м. Даяр полдун деңгээли абсолюттук көрсөткүчкө туура келген 0,000 салыштырмалуу деңгээли катары кабыл алынат. Балтика координаттар системасында 3,35 деңгээл. Коргоочу конструкциялар калыңдыгы 100 мм болгон үч катмарлуу сэндвич-панельдерден жасалган. Чатыры 150 мм калыңдыгы, чатыры сэндвич-панельдерден жасалган, текши эмес бийиктиктеги Gable жана Gable болуп саналат. Чатырды ар кандай деңгээлде аткаруу терезе тешиктеринин аянтын көбөйтүүгө мүмкүндүк берет, бул кошумча табигый жарыкты жана терезе блокторун оңой алынуучу конструкциялар катары колдонуу мүмкүнчүлүгүн берет. Тышкы эшик блоктору металл болуп саналат. Терезе блоктору металл-пластик, бир айнектелген (айнектин калыңдыгы 4 мм). 1-типтеги ички өрт дубалы 400 мм калыңдыгы (тығыздыгы 800 кг/м3) газобетон блокторунан жасалган. Ички жасалгасы: газобетон дубалдын үстү сүртүлүп, силикат боёк менен сырдалган, имараттын полдору Master Top 450, негизи жылуу корунд боек менен сырдалган. Суюк отун кампасында дизелдик күйүүчү майдын төгүлүшүнө жол бербөө үчүн бөлмөнүн периметри боюнча темир-бетон чети каралган. Фасаддар беж (RAL1015) жана боз (RAL7012) түстөрүндө иштелип чыккан, алар курчап турган имараттар менен айкалышат. Негизги керамикалык плиткалар менен капталган (түсү RAL7012). Казандык автоматтык режимде, адамдардын дайыма катышуусу жок иштейт. Аба ырайы шарттары. Жүктөөлөр жана таасирлер учурдагы СНиП жана технологиялык спецификацияларга ылайык кабыл алынат: кар катмарынын салмагы (долбоордук жүк) – 180 кг/м2 – III кар аймагы; шамал жүктөмүнүн стандарттык мааниси – 30 кгс/м2 - I шамал аймагы; Аймакта сейсмика жок.

климаттык шарттар

СНиП 23-01-99* боюнча курулуштун климаттык аймагы - III; Суук мезгилде тышкы абанын орточо температурасы -26°С; Абанын орточо суткалык температурасы ≤8°С болгон мезгилдин узактыгы 220 күн; Абанын суткалык орточо температурасы ≤8°С -1,8°С менен орточо температура; Имараттын ички абасынын болжолдуу температурасы: +5°С

Космос пландоо чечимдери жана долбоорлоо иш-чаралары

Откананын мейкиндик-пландаштыруу чечимдери (суюк отун кампасы менен орнотулган кубаттуулугу 19800 кВт) жабдууларды жайгаштыруу жана эксплуатациялоо талаптары, кампага суюк отун жеткирүү, жүктөө жана сактоо шарттары, өрт коопсуздугу менен аныкталат. имараттарга жана курулмаларга талаптар, ошондой эле белгиленген аймактын чек аралары. Откананын имараты бир кабаттуу, октук өлчөмдөрү 27,6х12,0 м жана эки өрт отсекинен турат. Курулуштардын түбүнө чейинки полдун бийиктиги өзгөрүлмө: 5,0 мден 7,0 мге чейин.Имараттын максималдуу бийиктиги 7,4 м. Долбоордук чечимдер R90 отко туруктуулук чегине жеткенге чейин өрткө каршы кошулмалар менен жүк көтөрүүчү конструкцияларды коргоо үчүн түзүлүш менен металл каркастагы имаратты конструкциялык ишке ашырууну карайт. Коргоочу конструкциялар калыңдыгы 100 мм болгон минералдык жүн плиталары менен изоляциясы бар үч катмарлуу сэндвич-панельдерден жасалган. Сырткы дубалдардын жертөлө бөлүгү полистирол менен изоляцияланган монолиттүү темир-бетондон жасалышы керек. Чатыры 150 мм калыңдыгы, чатыры сэндвич-панельдерден жасалган, текши эмес бийиктиктеги Gable жана Gable болуп саналат. Чатырды ар кандай деңгээлде аткаруу терезе тешиктеринин аянтын көбөйтүүгө мүмкүндүк берет, бул кошумча табигый жарыкты жана терезе блокторун оңой алынуучу конструкциялар катары колдонуу мүмкүнчүлүгүн берет. Тышкы эшик блоктору металл болуп саналат. Терезе блоктору металл-пластик, бир айнектелген (айнектин калыңдыгы 4 мм). 1-типтеги от казанды суюк отун кампасынан бөлүп турган ички от дубалы компенсациялык түйүндөрдө жайгашкан жана калыңдыгы 400 мм (тығыздыгы 800 кг/м3) газдашкан бетон блокторунан, алкактарга эки тараптуу анкердик орнотулган. имараттын өрт отсектери бир тараптуу кулаганда туруктуулукту камсыз кылган эки жанаша өрт отсеги. Жарылуу жана өрт коркунучу категориясы: казан бөлмөсү - G; суюк отун кампасы — Б. Конструкциялык өрт коркунучу классы – CO Функционалдык өрт коркунучу классы – F5.1. Имараттын отко туруктуулугу II. Откананын иштөөсү автоматтык режимде, адамдардын дайыма катышуусуз камсыздалат. Жайлар автоматтык өрт сигнализациясы жана эскертүү системалары менен жабдылган. Суюк отун кампасында дизелдик күйүүчү майдын төгүлүшүнө жол бербөө үчүн бөлмөнүн периметри боюнча темир-бетон чети каралган. Курулуш конструкцияларын өрткө каршы коргоо боюнча технологияларды жана жумуштарды иштин бул түрүн жүргүзүүгө тиешелүү уруксаты (лицензиясы ж.б.) бар адистештирилген уюм (ГОСТ Р 53295) жүргүзүшү керек. Казандык үчүн оңой алынуучу конструкциялардын керектүү аянты 46,52 м2, иш жүзүндөгү аянты 47,16 м2. Суюк отун кампасы үчүн оңой алынуучу конструкциялардын керектүү аянты 12,0 м2, иш жүзүндөгү аянты 13,18 м2. Оңой алынуучу конструкциялар катары бир айнектелген терезе блоктору колдонулат. Ички жасалгасы: газобетон дубалдын үстү сүртүлүп, силикат боёк менен сырдалган, имараттын полдору темир-бетон плиталары менен Master Top 450 арматураланган үстүнкү катмары, негизи жылуу корунд сыры менен сырдалган. Өндүрүштүк ызы-чуунун деңгээлин төмөндөтүү боюнча чаралар төмөнкүдөй: ызы-чуу жабдууларды титирөө изоляциялоочу базага орнотуу; аз ызы-чуу желдетүү жабдууларды пайдалануу. Өрт коопсуздугун камсыз кылуу боюнча иш-чаралар төмөнкүлөр болуп саналат: имараттын өрт коопсуздугунун чегине ылайык келүүсүн камсыздоо; жүк көтөрүүчү жана тосмо конструкциялардын, ошондой эле өрткө каршы тосмолордун талап кылынган отко туруктуулук чегин камсыз кылуу; пол конструкцияларынын жана жасалгалоочу материалдардын күйүүчүлүгү, түтүн чыгаруу жөндөмдүүлүгү, учкун чыгарбоочу жана электр өткөргүчтүгү боюнча талап кылынган мүнөздөмөлөрдү камсыз кылуу; жарылуу коркунучу бар бөлмөлөрдө оңой алынуучу конструкциялардын (терезе тешиктерин айнектөө) талап кылынган аянтын камсыз кылуу; чатырды жабуу материалдарынын талап кылынган күйүүчү мүнөздөмөлөрүн камсыз кылуу; колдонуудагы ченемдердин жана практикалык кодекстердин башка талаптарын камсыз кылуу. 0,000 салыштырмалуу деңгээли Балтика координат системасындагы 3,35 абсолюттук деңгээлине туура келген даяр полдун деңгээли катары кабыл алынат.
