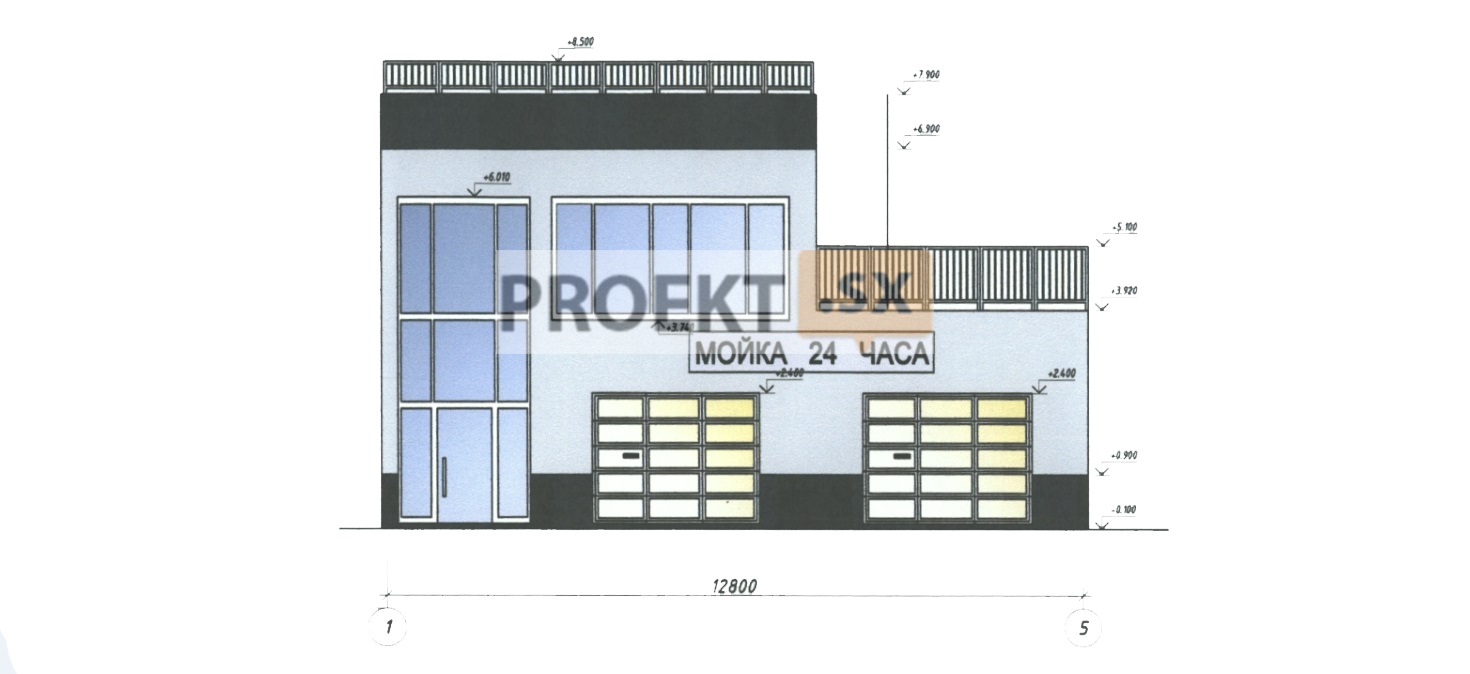

Архитектурные решения

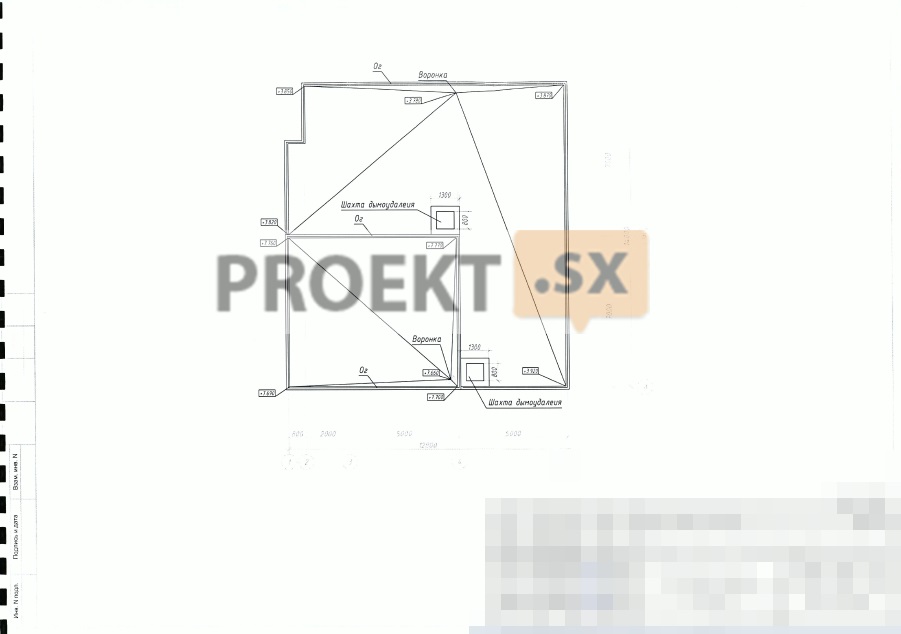

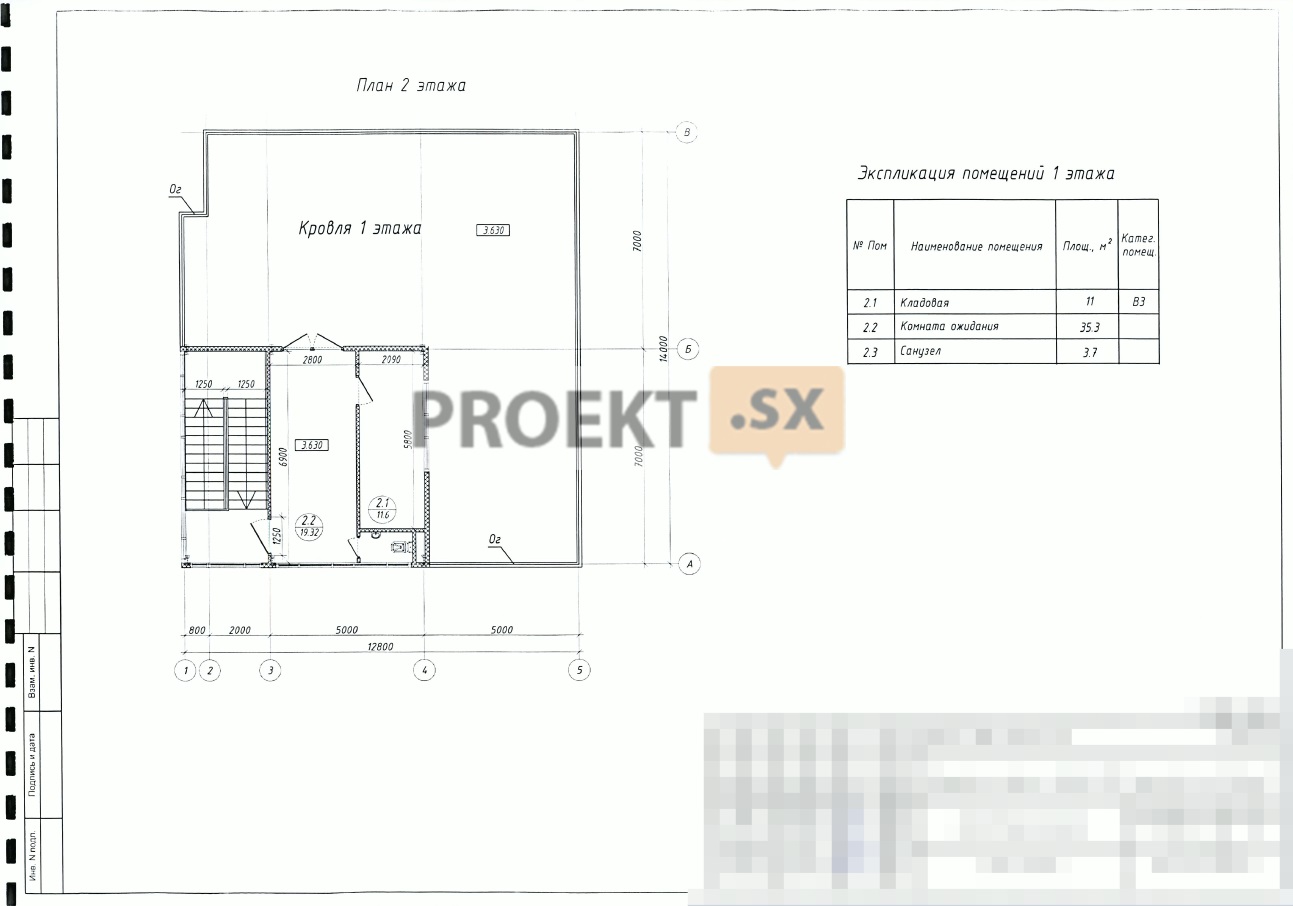

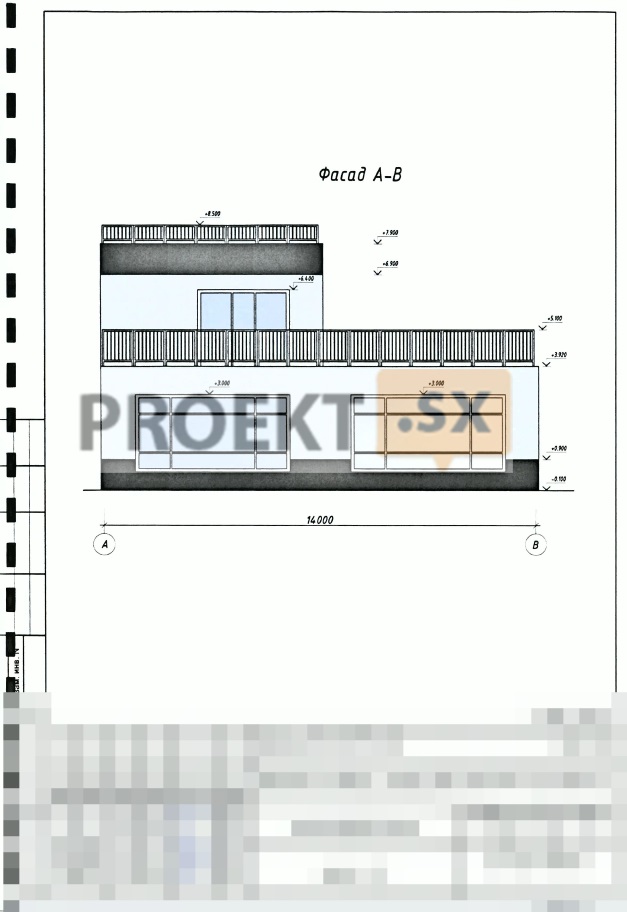

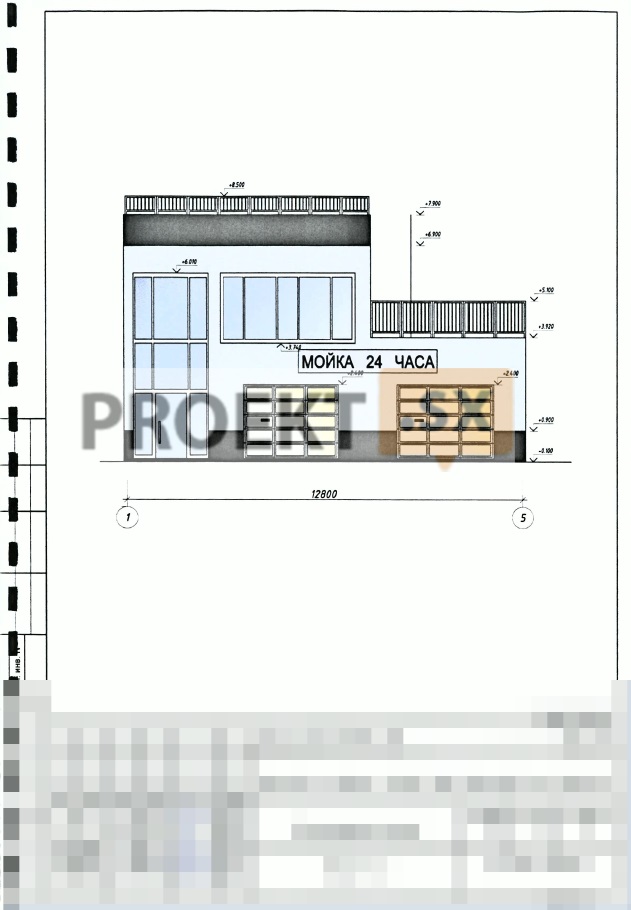

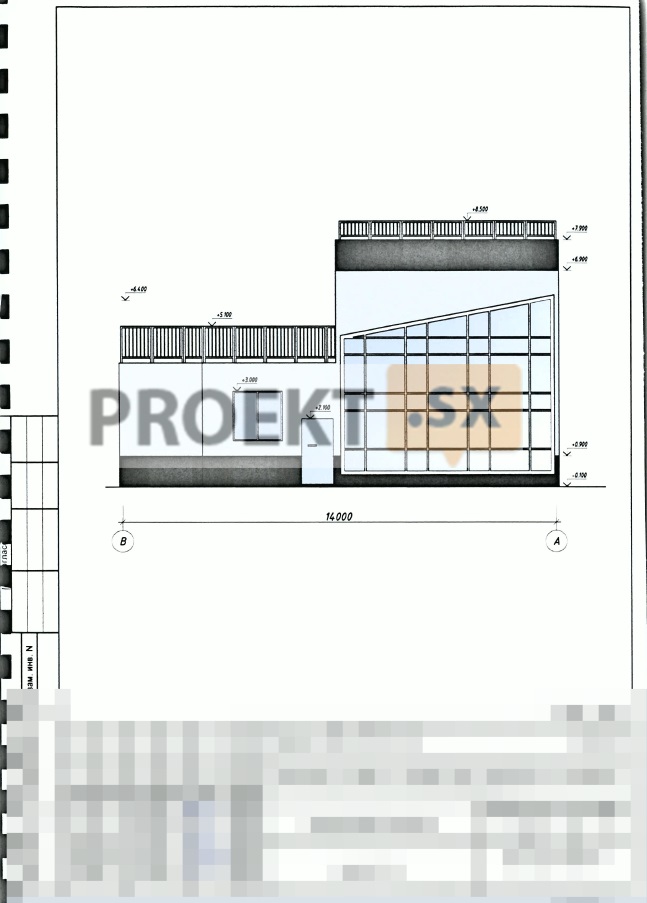

Запроектированное здание автомойки в плане квадратное, габариты в осях 12,8 м х 14,0 м. Максимальная высота от планировочной отметки земли до верха ограждения кровли 7,9 м. Этажность -2, количество этажей -2. В подвале на отм. -2,58 запроектировано одно помещение для размещения очистного оборудования и инженерных коммуникаций. Высота подвала в чистоте- 2,160 м. На первом этаже размещается зона мойки и полировки, комната отдыха рабочих, санузел, электрощитовая. Помещения автомойки имеют высоту 3,68 м в осях 3 - 4, А - Б, в остальной части высота 3,26 м от пола до низа выступающих конструкций. За отметку 0.000 принята отметка чистого пола 1 этажа помещения автомойки, соответствующая абсолютной отметке 178,6 м. Второй этаж запроектирован в осях 1 -4, А-Б. На втором этаже предусмотрены: комната ожидания, кладовая, кладовая уборочного инвентаря, санузел для посетителей. Высота в чистоте 2,7 м. Выход со второго этажа обособлен от помещений первого этажа. Из комнаты ожидания запроектирован выход на кровлю. Кровля является не эксплуатируемой. На кровле запроектировано ограждение высотой 1180 мм и 600 мм. Лестницы типа Л1 размещаются в лестничных клетках с наличием естественного освещения. Внешние ограждающие конструкции приняты из сэндвич-панелей толщиной 150 мм с наполнением минеральной ватой, плотностью не менее 115 кг/мЗ и коэффициентом теплопроводности не более 0,045 Вт/(м*К). Кровля применяется плоская, по плите перекрытия с утеплителем пенополистерол толщиной 200 мм, плотностью не менее 115 кг/мЗ. Водосток предусмотрен внутренний со сбросом воды в ливневую канализацию. Фасады решены в двух основных цветах - черном и светло-сером. Основной цвет принят серый RAL 9018, черные пояса приняты по RAL 8022. Оконные переплеты ПВХ черного цвета. Двери внешние окрашены в черный цвет. Ворота металлические утепленные, окрашены в бежевый цвет RAL 1001. Проектной документацией предусмотрена внутренняя отделка. Наружные стены - сэндвич-панели с заводской отделкой. Внутренние перегородки - ГКЛ под покраску. В санузлах облицовка стен - керамическая плитка на высоту 1,8 м. В помещении мойки колонны окрашены краской светлых тонов. Потолки в помещении мойки без отделки, в остальных помещениях - подвесные типа «Армстронг». Полы в помещении мойки, в санузлах и кладовой уборочного инвентаря - керамогранитная плитка, в комнате ожидания -ламинат, в остальных -линолеум. Естественное освещение помещений осуществляется через оконные проемы в наружных стенах. Окна запроектированы по периметру всего здания. Окна применяются с двойным стеклопакетом. Все переплеты - ПВХ. Требуемое значение индекса воздушной изоляции соответствует требованиям СП 51.13330.2011 «Защита от шума», что исключает шумовое влияние на близлежащие строения. Инженерное оборудование в подвале предусмотрено на виброизоляторах, стены и потолок облицованы шумопоглощающими материалами.

Конструктивные и объемно-планировочные решения

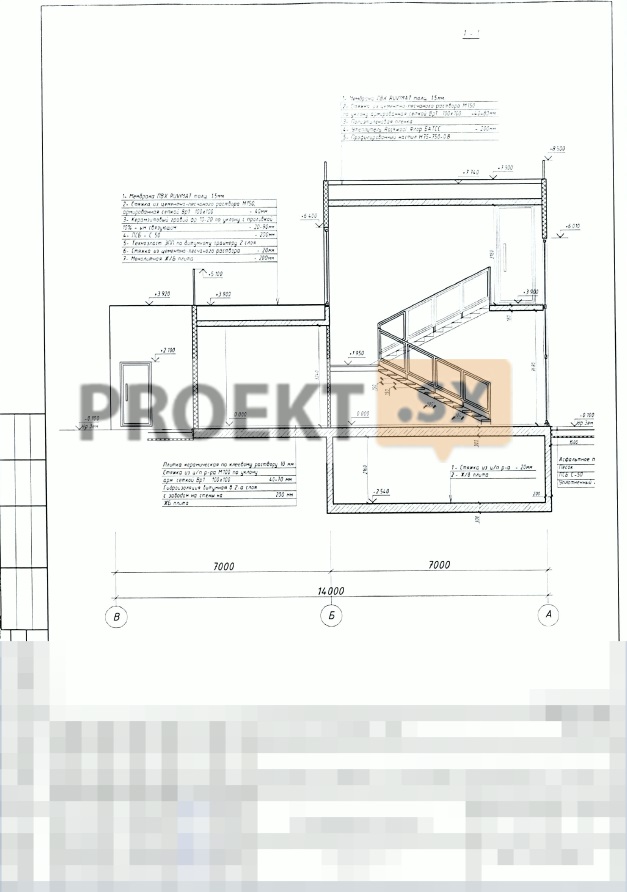

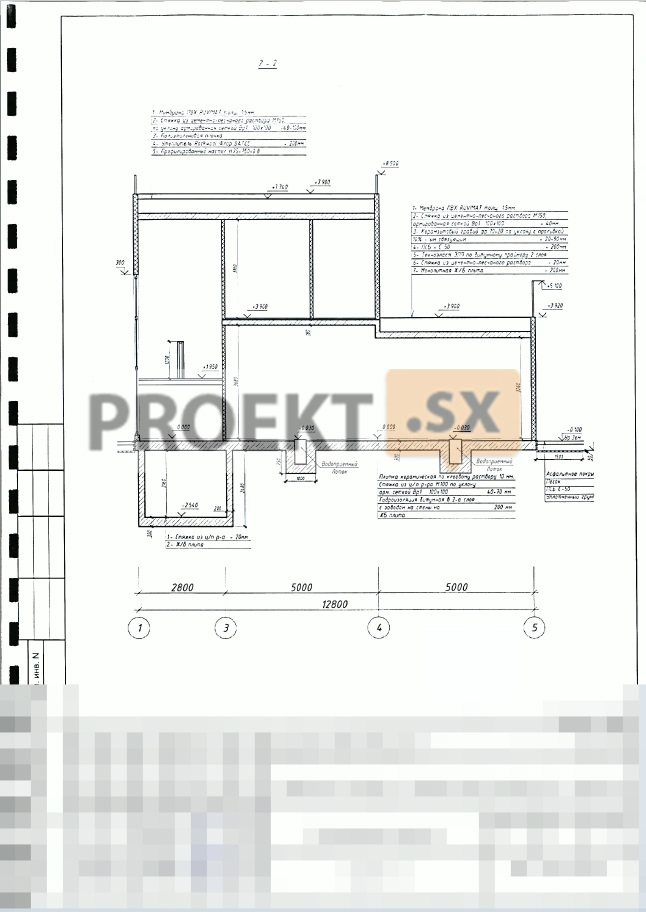

Условия строительства. Уровень ответственности сооружений - нормальный. Климатический район строительства - II В. Температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92 - минус 28°. Снеговой район в соответствии с СП 20.13330.2011 «Нагрузки и воздействия» - III (расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности - 180 кг/м2). Ветровой район в соответствии с СП 20.13330.2011 «Нагрузки и воздействия» - I (нормативное значение ветрового давления - 23 кг/м2). Сейсмичность площадки строительства в соответствии с СП 14.13330.2011 «Строительство в сейсмических районах» - 5 баллов. Нормативная глубина промерзания - 1.32 м (для суглинков); 1.61 м (для песков мелких); 1.72 м (для песков средней крупности). Особые условия площадки строительства - строительство в условиях городской застройки. Конструктивные решения. Автомойка - двухэтажное здание, с размерами по длине (в осях А-В) - 14.00 м, по ширине (в осях 1-5) - 12.80 м. В осях 1-3 расположен подвал. Помещения автомойки имеют высоту 3.68 м в осях 3-4 / А-Б, в остальной части высота 3.26 м от пола до низа выступающих конструкций. Высота помещений второго этажа не менее 3.18 м. в свету. Наивысшая отметка здания +7,900 м. За относительную отметку 0.000 принята абсолютная отметка чистого пола, равная абсолютной отметке +178.6 м. Конструктивная схема - полный стальной стоечно-балочный каркас, обшитый сендвич-панелями. Основными элементами его являются плоские поперечные рамы, состоящие из колонн, жестко защемленных на фундаментах, и ригелей (стропильных балок) с шарнирным опиранием на колонны каркаса. Ширина пролетов рам - 7.0 м, максимальный шаг рам - 5.0 м. Жесткость и устойчивость каркаса здания в плоскости рам обеспечивается жестким креплением колонн каркаса к фундаментам, в плоскости, перпендикулярной плоскости рам - системой вертикальных связей между колоннами, воспринимающими продольные усилия. Системы вертикальных связей образованы по каждому ряду колонн. В качестве фундамента принята сплошная монолитная фундаментная плита по естественному основанию толщиной 300 мм с утолщениями в зоне колонн до 500 мм. Основная относительная отметка заложения фундаментной плиты - «минус» 0.380 м (в зоне техподполья - «минус» 2.840). Под фундаментной плитой выполняется бетонная подготовка из бетона В7.5, толщиной 50 мм, по слою песчаной подсыпки, толщиной 100 мм. Стены техподполья - монолитные железобетонные, толщиной 200 мм. Монолитные железобетонные конструкции фундаментов и стен техподполья выполняются из бетона В25, W8, F200 и стальной стержневой арматуры марок А240, А500С. Гидроизоляция железобетонных конструкций обеспечивается применением бетона марки по водонепроницаемости W8 и применением обмазочной гидроизоляции с использованием битумных и битумно-полимерных мастик Технониколь изнутри. В основании фундаментной плиты залегают грунты слоя ИГЭ-2 (Суглинок полутвердый и твердый, не набухающий, ожелезненный) - в зоне техподполья, ИГЭ-1 (Песок средней крупности, неоднородный. С включениями с гроительного мусора до 10%) - в остальной части. Уровень подземных вод зафиксирован на глубинах 16.5-20.6 м. Колонны каркаса - прокатные двутавры 20Ш1,25Ш1,30Ш1 по СТО АСЧМ 20-93 Балки - прокатные двутавры 16Б1,25Б2, 30Б2, 40Б1 по СТО АСЧМ 20-93. Элементы вертикальных связей - стальные трубы 80x80x5 мм по ГОСТ 30245-2003. Плиты перекрытий и покрытия - монолитные железобетонные, толщиной 150 мм, по несъемной опалубке из стального профилированного листа Н75-750-0.9 по ГОСТ 24045-94, выполненные из бетона В25 и стальной стержневой арматуры марок А240, А500С. Внутренние лестницы - монолитные железобетонные марши и площадки по стальным косоурам из прокатных швеллеров 20П по ГОСТ 8240-97. Марка сталей несущих элементов каркаса - С245. Защита от коррозии стальных элементов - окраска лакокрасочными материалами по огрунтованной поверхности. Наружные стены - стеновые трехслойные сендвич-панели горизонтальной раскладки компании ООО «НовоПласт» ТУ 5284-001-72988081-2005 (сертификат соответствия № 1681616), толщиной 150 мм. Кровля - плоская, не эксплуатируемая, по плите покрытия с утеплителем из пенополистерола марки ПСБ - С 50 по ТУ ГОСТ 15588-86, толщиной 200 мм, плотностью не менее 115 кг/м3. Покрытие кровли выполнено из рулонных материалов. Конструктивные решения по каркасу и фундаментам приняты на основании расчетов, выполненных с применением расчетного комплекса Лира (сертификат соответствия РОСС RU.Cni5.H00511). Расчеты выполнены по первой и второй группе предельных состояний. Коэффициент надежности по ответственности принят равным 1.0. Эксплуатационные нагрузки приняты по СП 20.13330.2011 в соответствии с функциональным назначением помещений. Ответственность за достоверность исходных данных и анализ полученных результатов, за их соответствие представленным в проектной документации результатам итоговых данных расчетов, согласно требованиям Постановления Правительства РФ № 87, п. 3, от 16.02.2008 г., несет проектная организация. По результатам расчетов: расчетное сопротивление грунта основания под подошвой фундаментов - не менее 10 т/м2; среднее давление под подошвой фундаментов - 2.5 т/м2; максимальная осадка фундаментов - 4 мм; максимальная относительная разность осадок фундаментов - 0.00028; максимальный относительный прогиб горизонтальных конструкций составил 1/214 пролета, что меньше 1/200 по требованиям СНиП 2.01.07-85* максимальные проценты использования несущей способности элементов каркаса составили: колонны 61 %; балки 97%. Вокруг здания выполняется асфальтобетонная отмостка, шириной 1.0 м. Срок службы здания не менее 50 лет. В соответствии с ГОСТ Р 53778-2010 первое обследование технического состояния здания должно проводиться не позднее, чем через два года после ввода в эксплуатацию. В дальнейшем обследование технического состояния здания должно проводиться не реже одного раза в 10 лет и не реже одного раза в 5 лет для отдельных элементов, работающих в неблагоприятных условиях.
