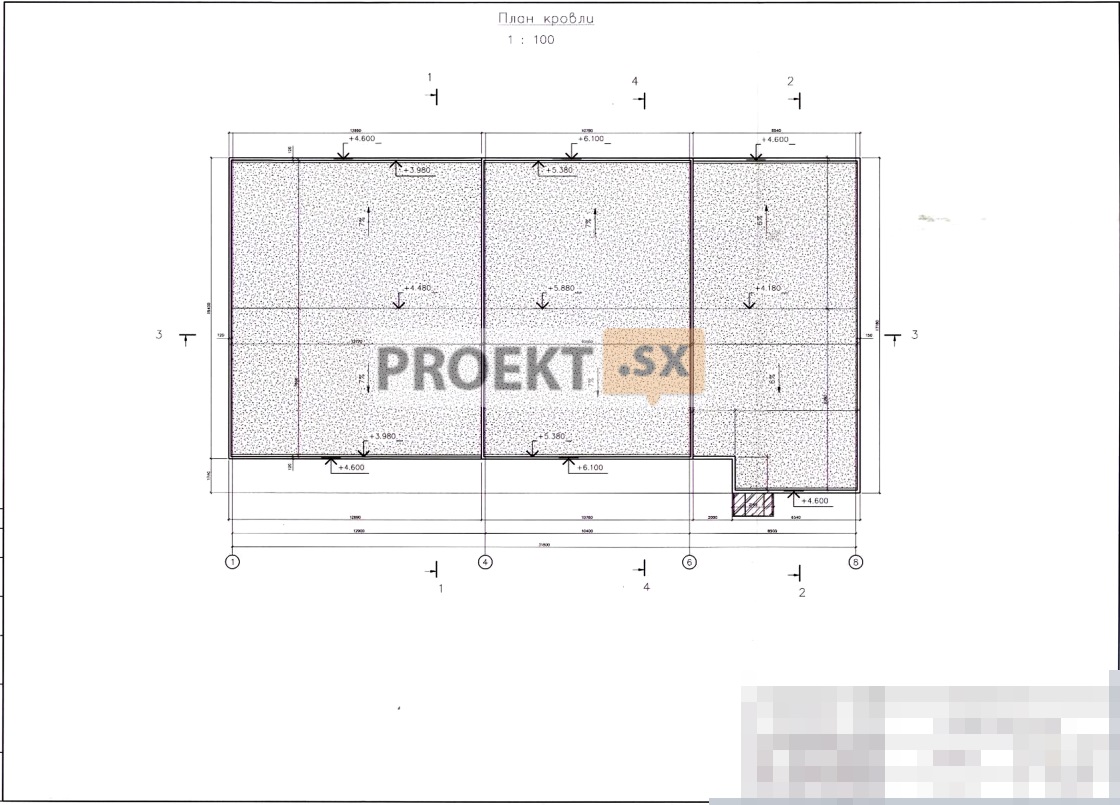

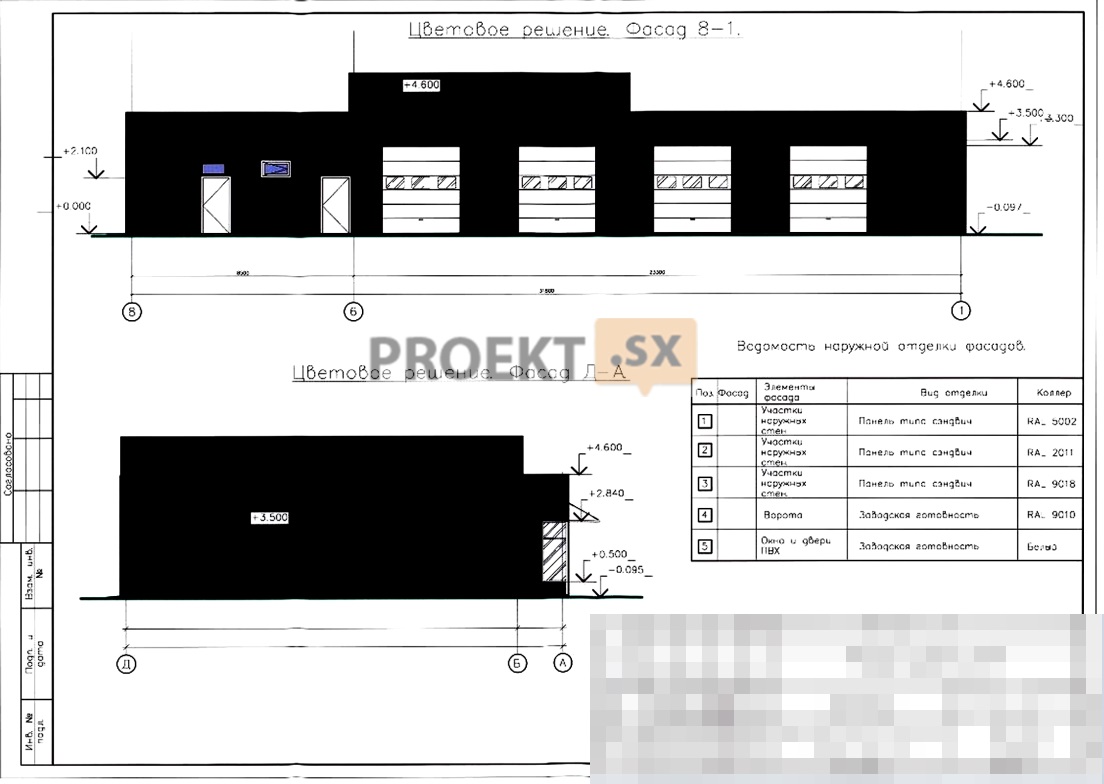

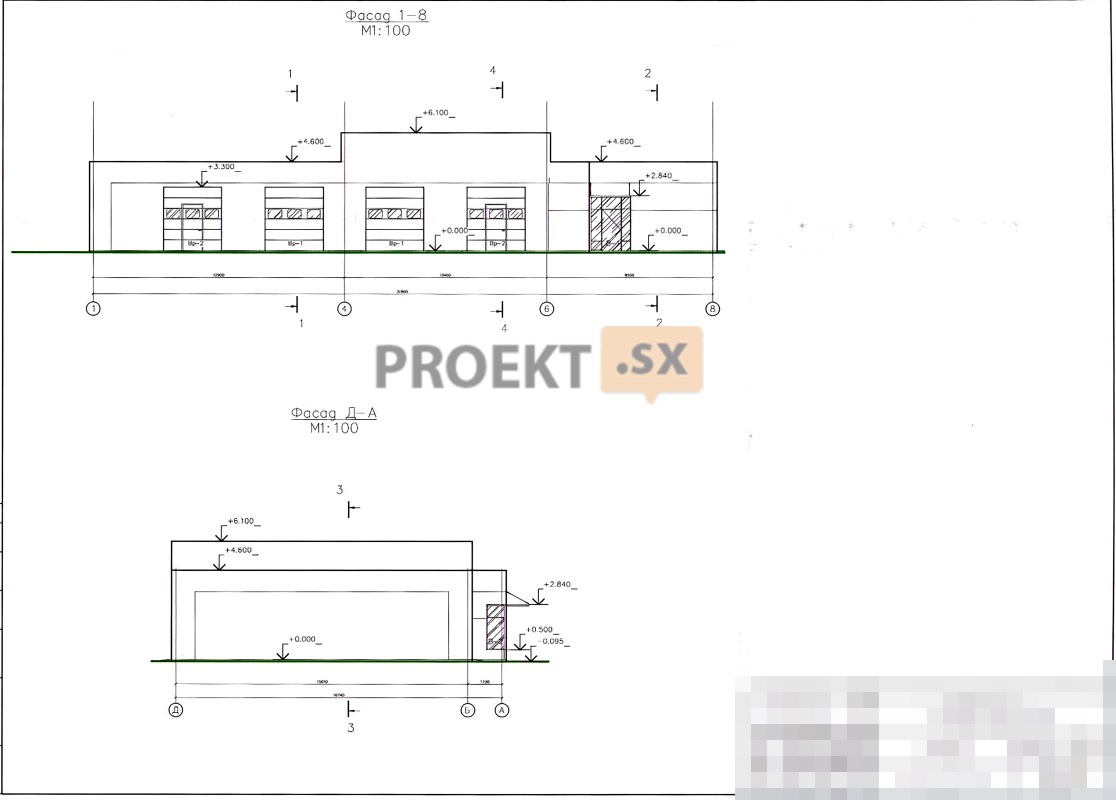

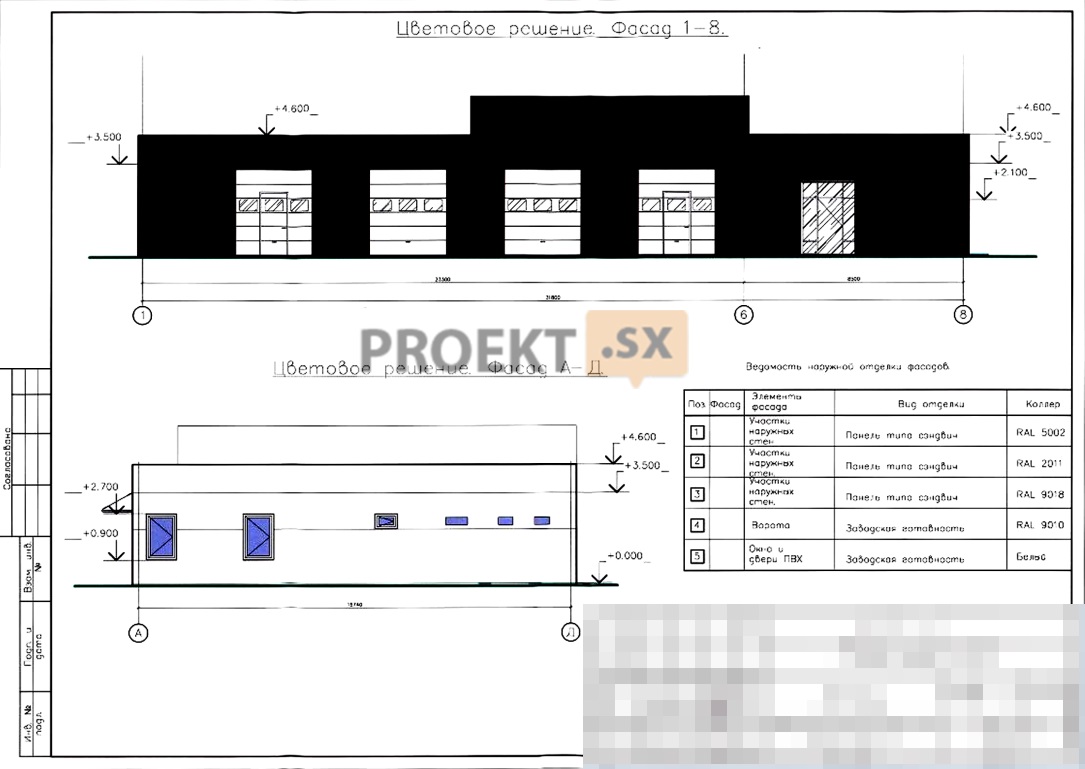

Архитектурные решения

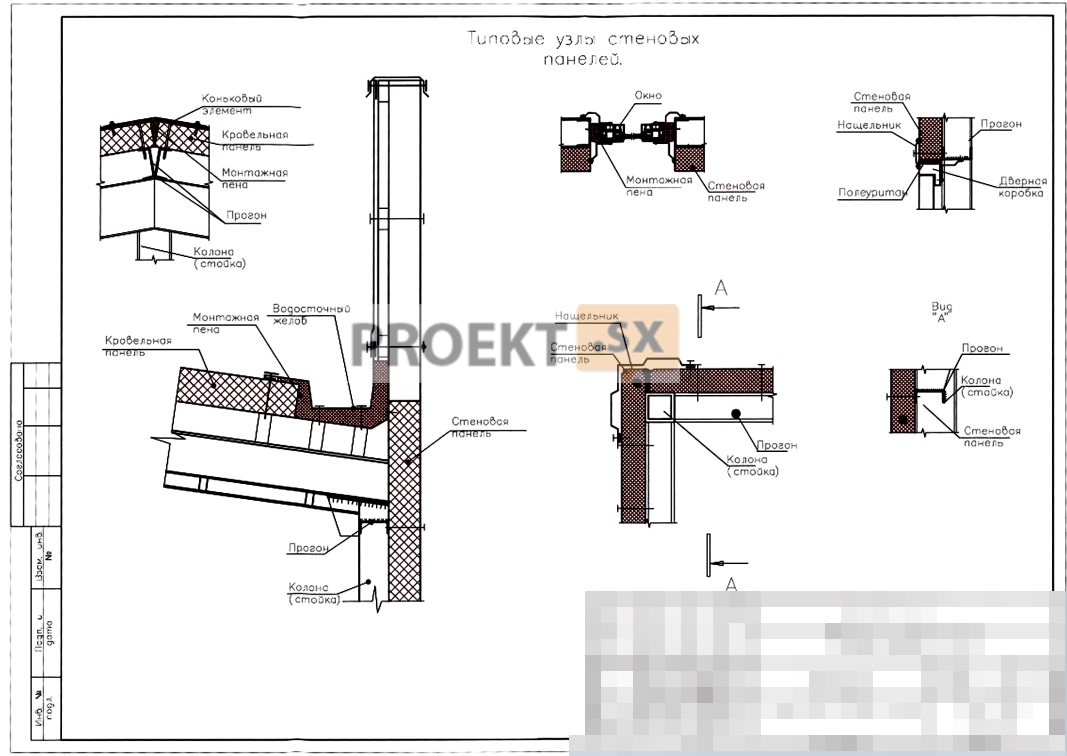

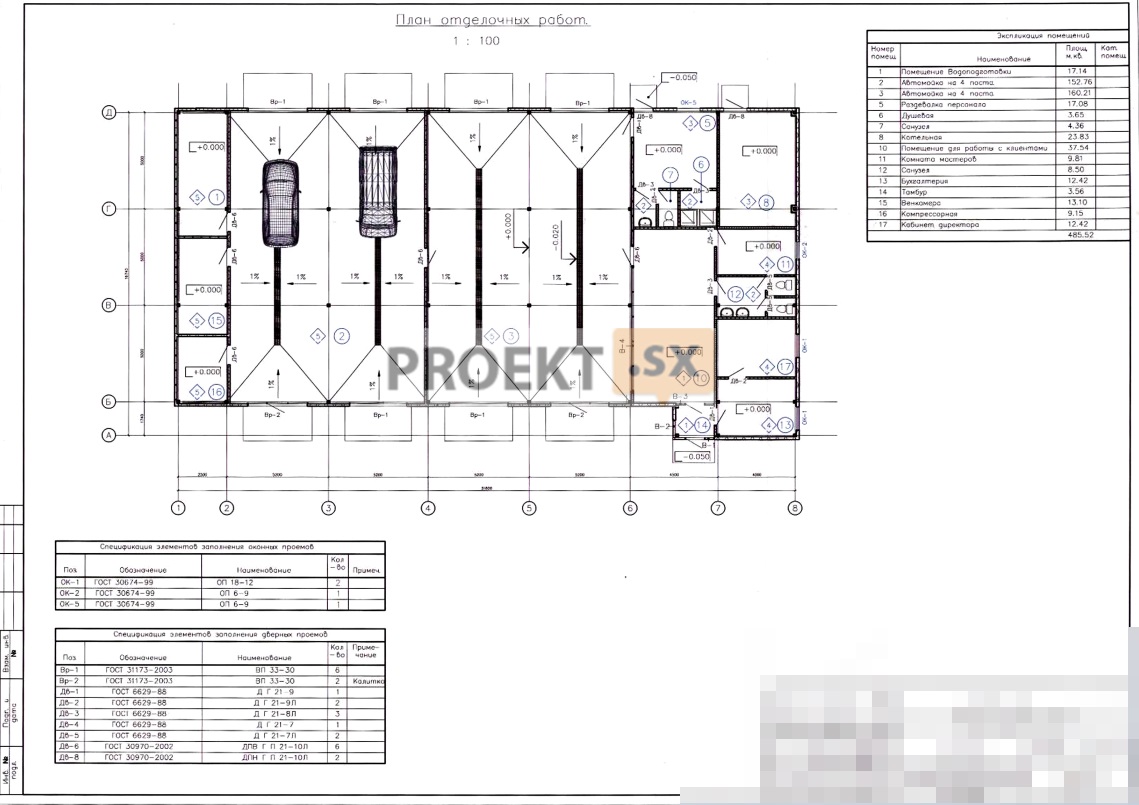

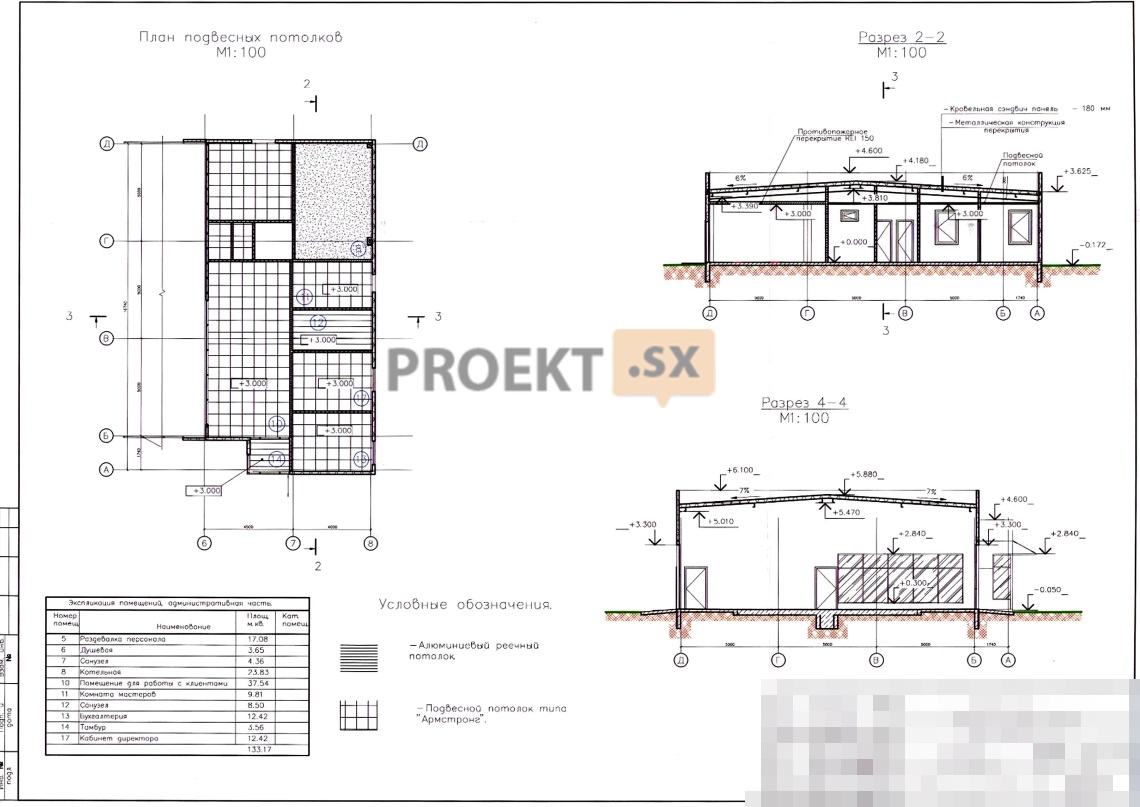

Технические решения, приведенные в настоящем разделе, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил. Здания автомойки на 8 постов- одноэтажное, отапливаемое, многопролетное, с размерами в осях 31,8 х 16,7 м. Высота низа балок 3,6 м и 5,0 м соответственно. За условную отметку 0.000 принята отметка чистого пола, что соответствует абсолютной отметке 147.80. В средних пролетах расположены 8 постов мойки с каналом для сбора вод в очистные сооружения. В крайних пролетах расположены вспомогательные помещения мойки, помещения для персонала и посетителей комплекса автомойки. Наружные стены здания автомойки выполняются из сэндвич-панелей толщ. 120 мм. Внутренние перегородки - наборные сэндвич-панели по системе алюминиевых профилей толщ. 100 мм. Остекление фасада - металлопластиковые конструкции с двухкамерным стеклопакетом. Устройство полов в производственной зоне предусмотрено из бетона. Полы в административно-бытовых помещениях - линолеум с тепло-звукоизоляционным слоем. Потолки - В помещениях мойки, панели сэндвич. В административных и битовый помещениях подвесные, типа «Армстронг». Внутренняя отделка в помещениях мойки не предусматривается, так как перегородки выполнены сэндвич панелей. Покрытие здания - ПВХ-мембрана по утеплителю толщ. 200 мм. Наружные и внутренние двери - металлопластиковые. Ворота - роллетные с электроприводом. Запроектированное освещение обеспечивает требуемую нормами освещенность рабочих мест в соответствии с разрядом зрительной работы. Достаточной освещенности способствуют мероприятия по промышленной эстетике и цветовой отделке помещений. Несущие конструкции перекрытия - металлические балки и прогоны на болтовых и сварных соединениях. Производство работ по защите строительных конструкций осуществлять в соответствии с указанными рабочими чертежами и требованиями СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии». Все металлические изделия до установки должны быть огрунтованы грунтовкой ГФ-021 (в два слоя) с последующей окраской.

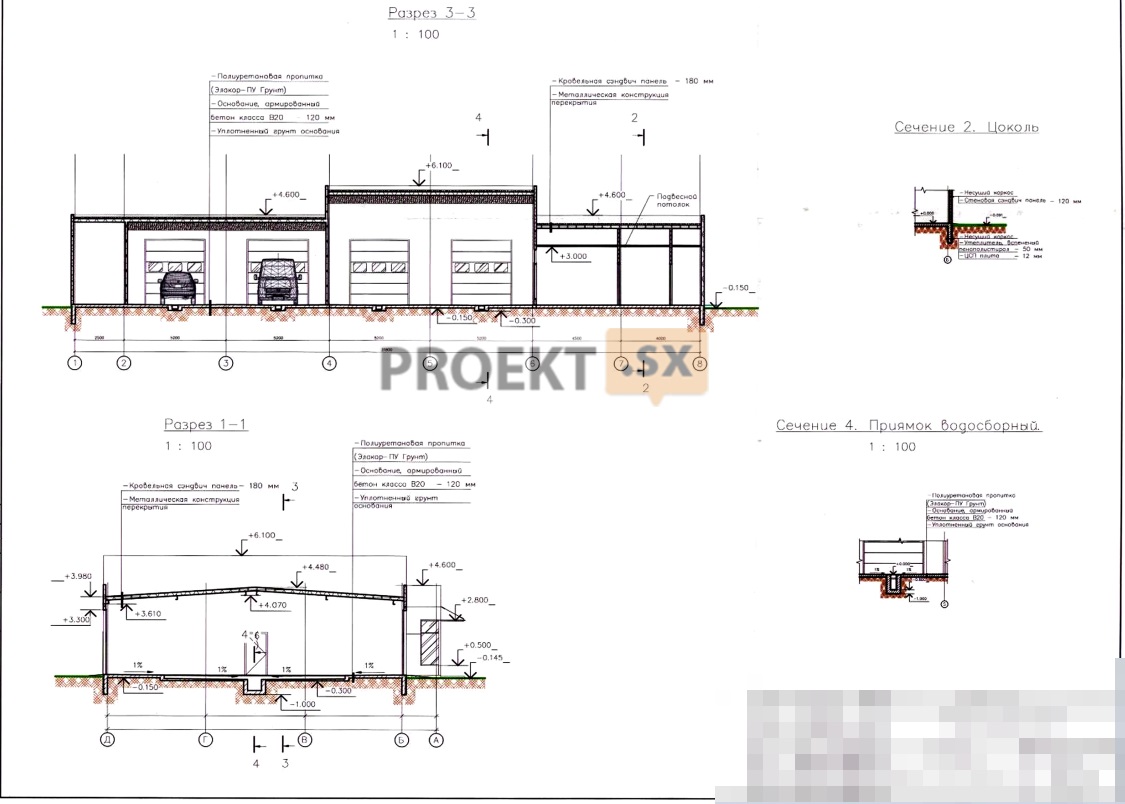

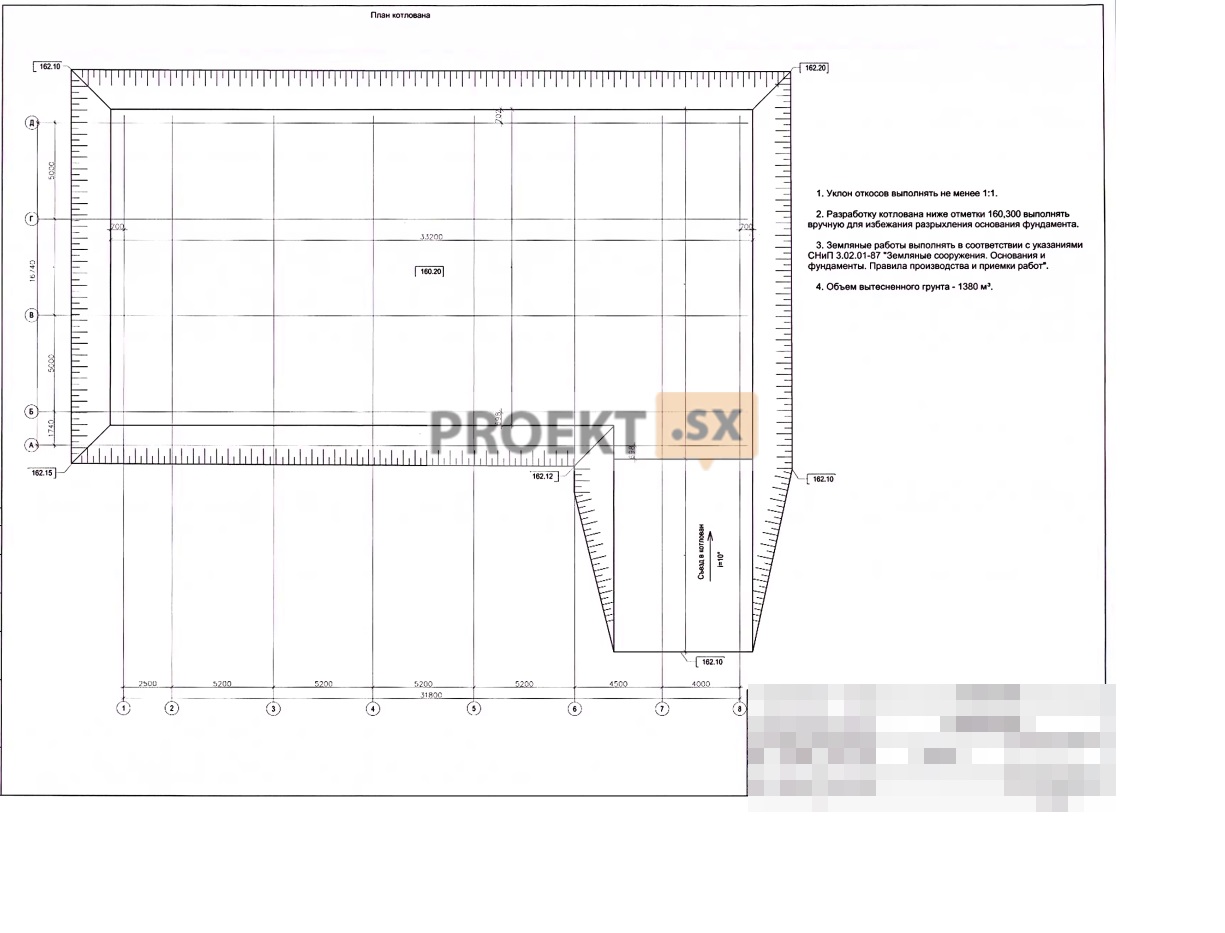

Конструктивные и объемно-планировочные решения

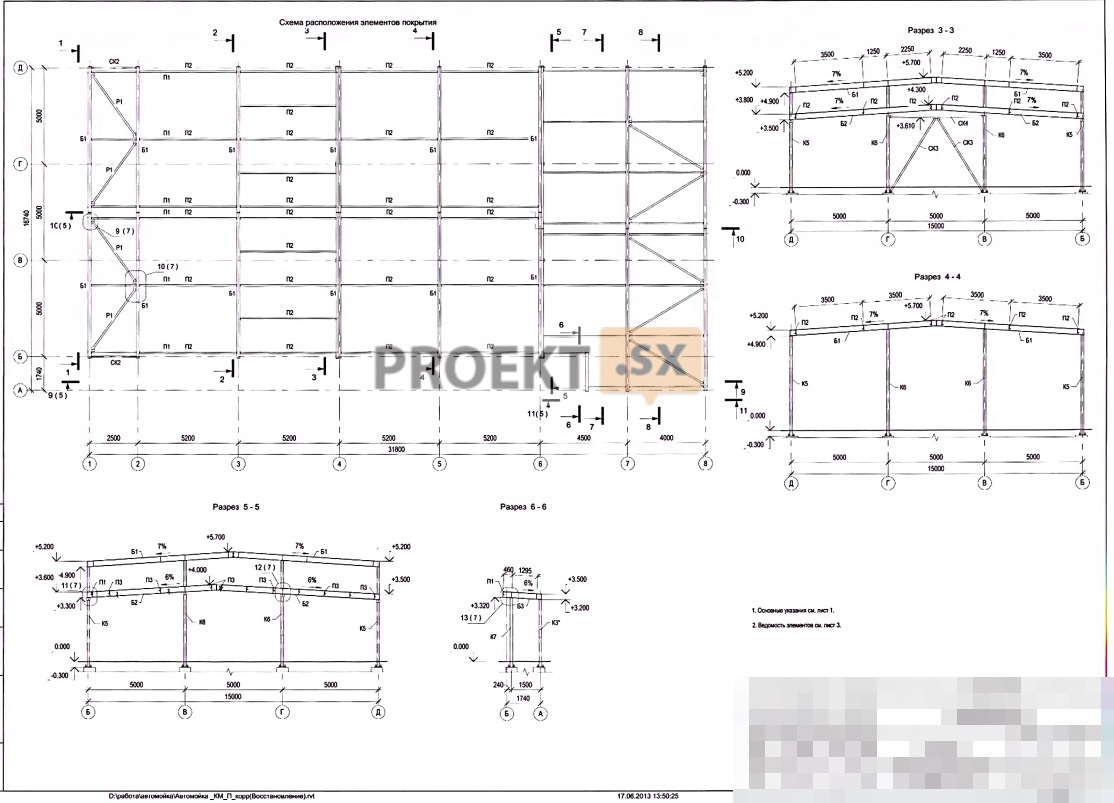

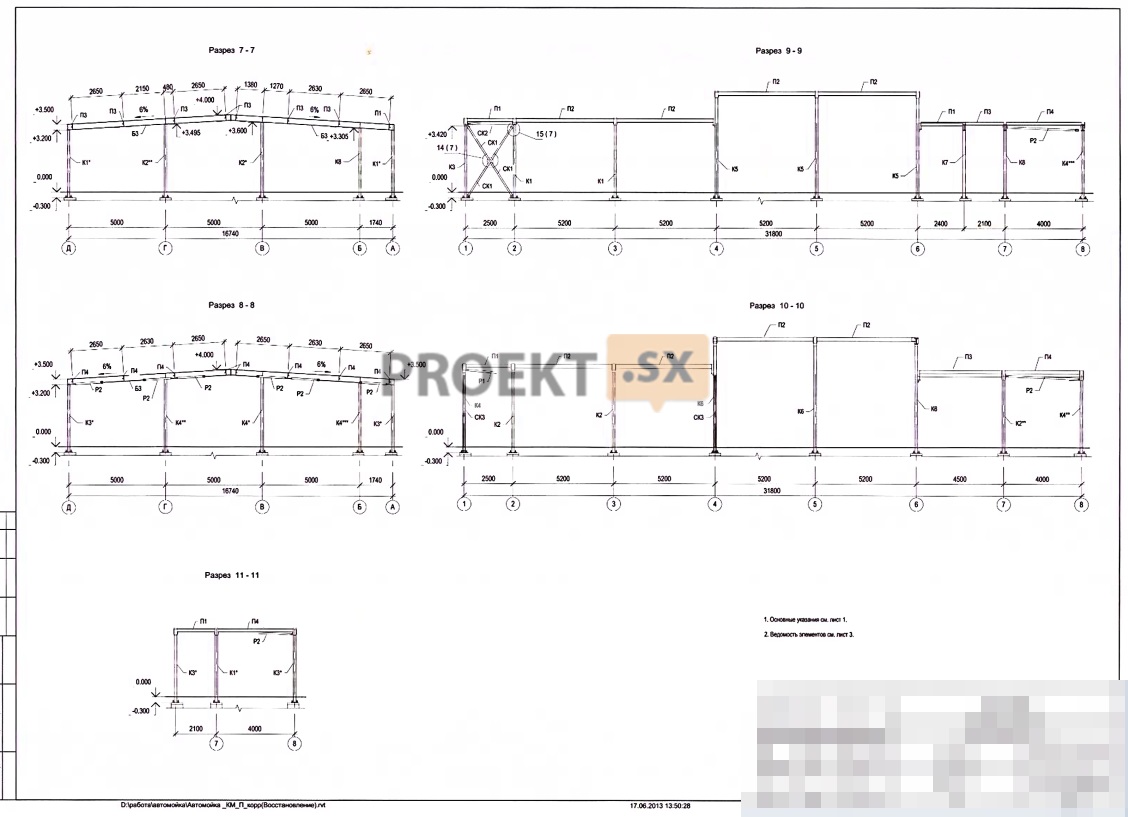

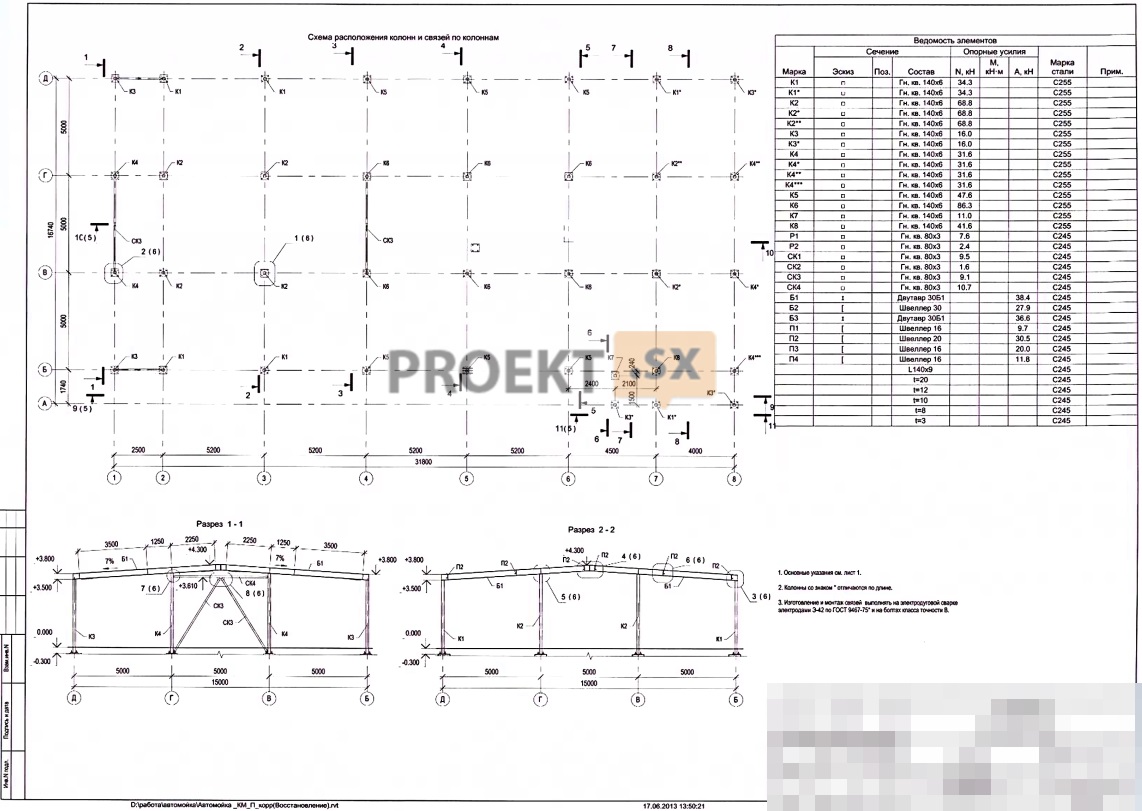

Климатический район - II В. Участок застройки относится к III снеговому району - расчетная снеговая нагрузка 180 кг/м2; к I ветровому району - ветровое давление 23 кг/м2. Расчетная температура наружного воздуха в холодный период года - -28°С. Глубина сезонного промерзания грунта составляет 1.2 м. Основанием фундамента согласно технического отчета об инженерно-геологических изысканиях, служат суглинки мягкопластичные со следующими характеристиками: объемный вес у=2.04 т/м3; п оказатель текучести Е=0,55; угол внутреннего трения ф=14°; сцепление с=31 кПа. В период изысканий грунтовые воды не вскрыты. Степень огнестойкости здания - IV. Уровень ответственности - П(нормальный). Коэффициент надежности по назначению 1.0. Класс функциональной пожарной опасности - Ф 5.1. Класс конструктивной пожарной опасности - С2. Здание автомойки на 8 постов одноэтажное, в плане прямоугольной формы с габаритами в осях 31.8x16.74 м. Высота до низа балок 3,3 м, 3,5 м и 4.9 м. Конструктивная схема здания каркасная, состоящая из трехпролетных разно уровневых рам. Пространственная жесткость и устойчивость здания обеспечивается системой горизонтальных и вертикальных связей. За относительную отметку 0,000 принята отметка чистого пола здания автомойки, что соответствует абсолютной отметке 162,20. Столбчатые фундаменты и фундаментные балки - монолитные железобетонные из бетона В20 F200 W6. Арматура А500с по ГОСТ Р 52544-2006. Шаг колонн принят 5,2 м, 5,0 м. 4,5 м и 4,0 м. Колонны из профилей стальных гнутых замкнутых сварных квадратного сечения по ГОСТ 30245-2003. Балки покрытия из двутавров стальных горячекатаных по СТО АС ЧМ 20-93. Прогоны из швеллеров стальных горячекатаных по ГОСТ 8240-97. Связи горизонтальные и вертикальные из профилей стальных гнутых замкнутых сварных квадратного сечения по ГОСТ 30245-2003. Несущие конструкции каркаса предусмотрены из стали марок С245 и С255 по ГОСТ 27772-88. Соединения элементов каркаса на сварки и на болтах нормальной точности. Покрытие предусмотрено из кровельных сэндвич панелей толщиной 180 мм заводского изготовления по прогонам из горячекатаных профилей. Стеновое ограждение предусмотрено из стеновых сэндвич панелей заводского изготовления толщиной 150 мм. Антикоррозионная защита предусмотрена путем окраски эмалью ПФ 115 общей толщиной не менее 40 мкм по двум слоям грунтовки ГФ-021 общей толщиной не менее 40 мкм. Внутренние стены предусмотрены из стеновых сэндвич панелей заводского изготовления толщиной 110 мм. Перегородки сборные из гипсокартонных листов по металлическому каркасу. Кровля скатная с наружным организованном ( у парапета) водосбросом. Принятая IV степень огнестойкости здания обеспечивается пределом огнестойкости незащищенных металлических конструкций в соответствии с п.5.4.3 СП.2.13130.2012. Требуемые теплозащитные характеристики наружных ограждающих конструкций обеспечиваются применением эффективного теплоизоляционного материала в составе сэндвич панелей и двухкамерных стеклопакетов в заполнении оконных проемов. Защита железобетонных конструкций, соприкасающихся с грунтом, обеспечена принятой маркой бетона по водонепроницаемости и морозостойкости. Для предупреждения проникновения дождевых и талых вод к подземным частям здания автомойки на 8 постов запроектирована асфальтобетонная отмостка шириной 1 м.
