Архитектурные и объемно-планировочные решения

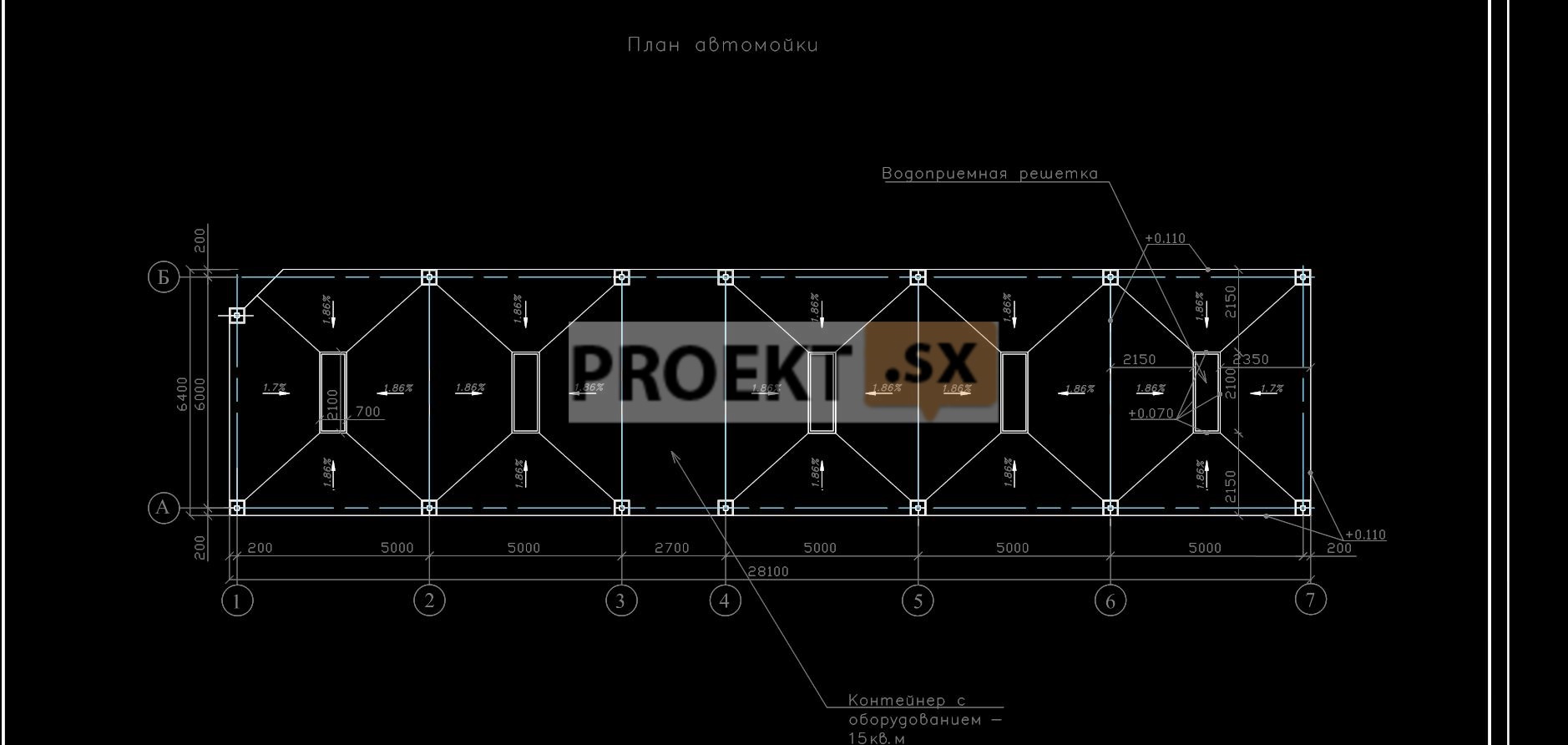

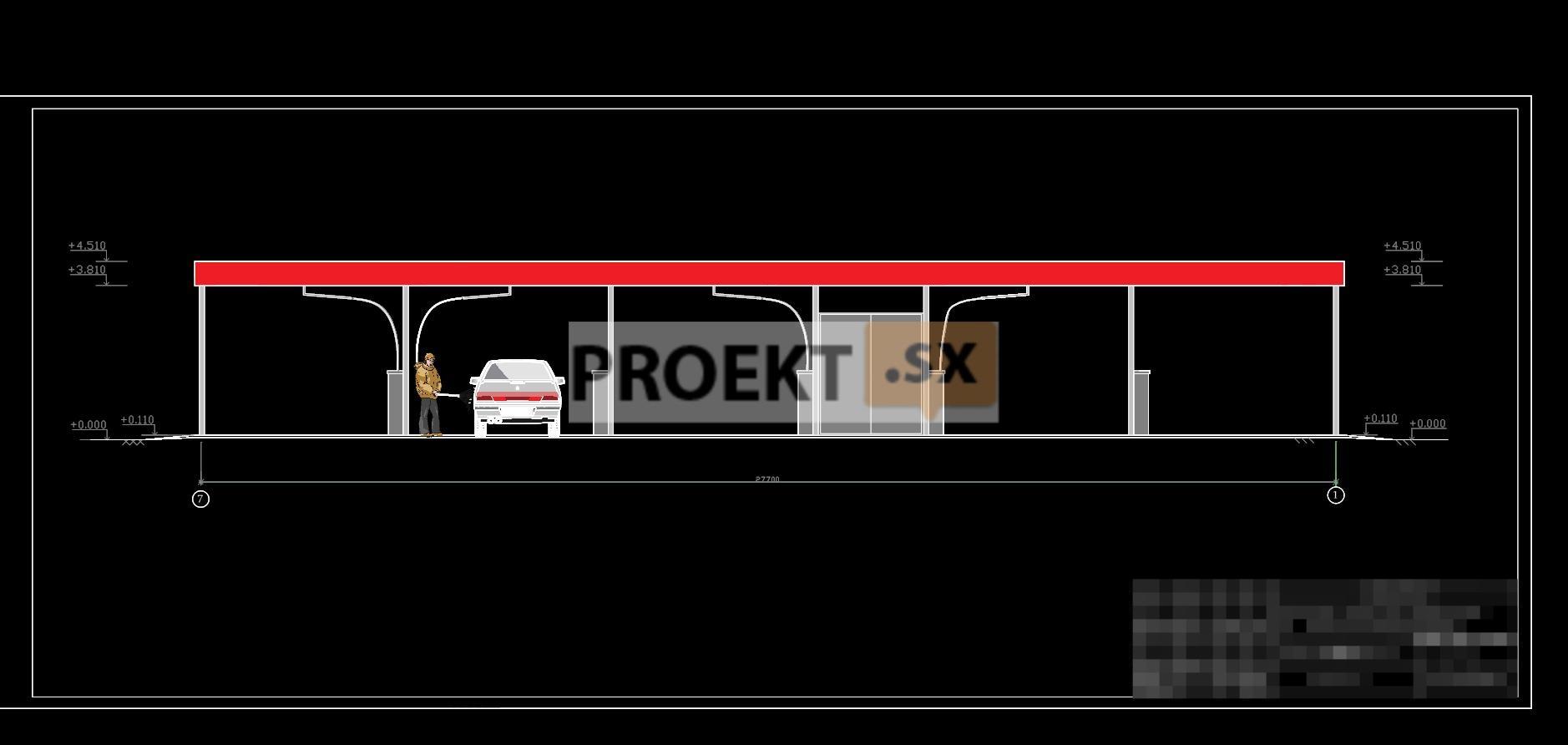

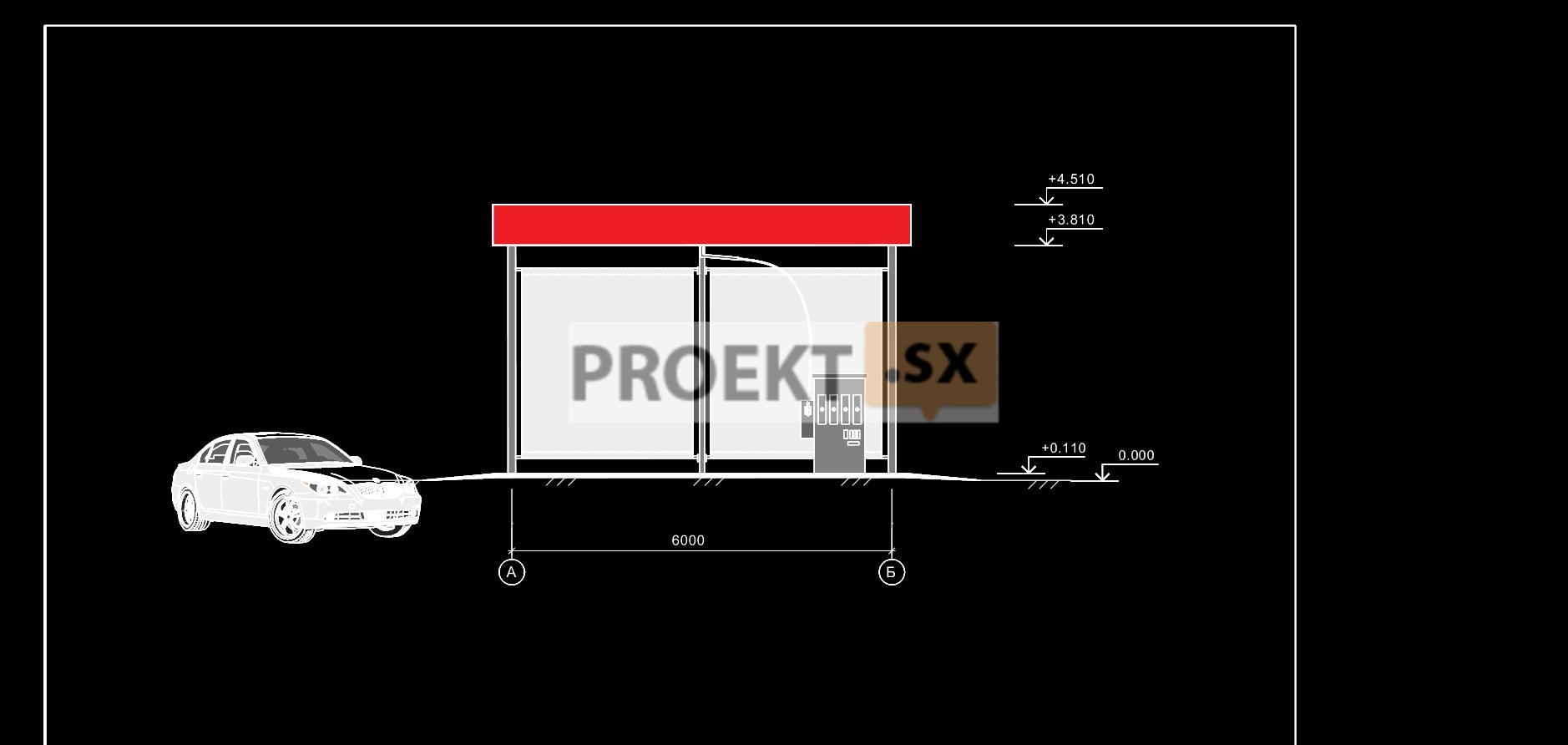

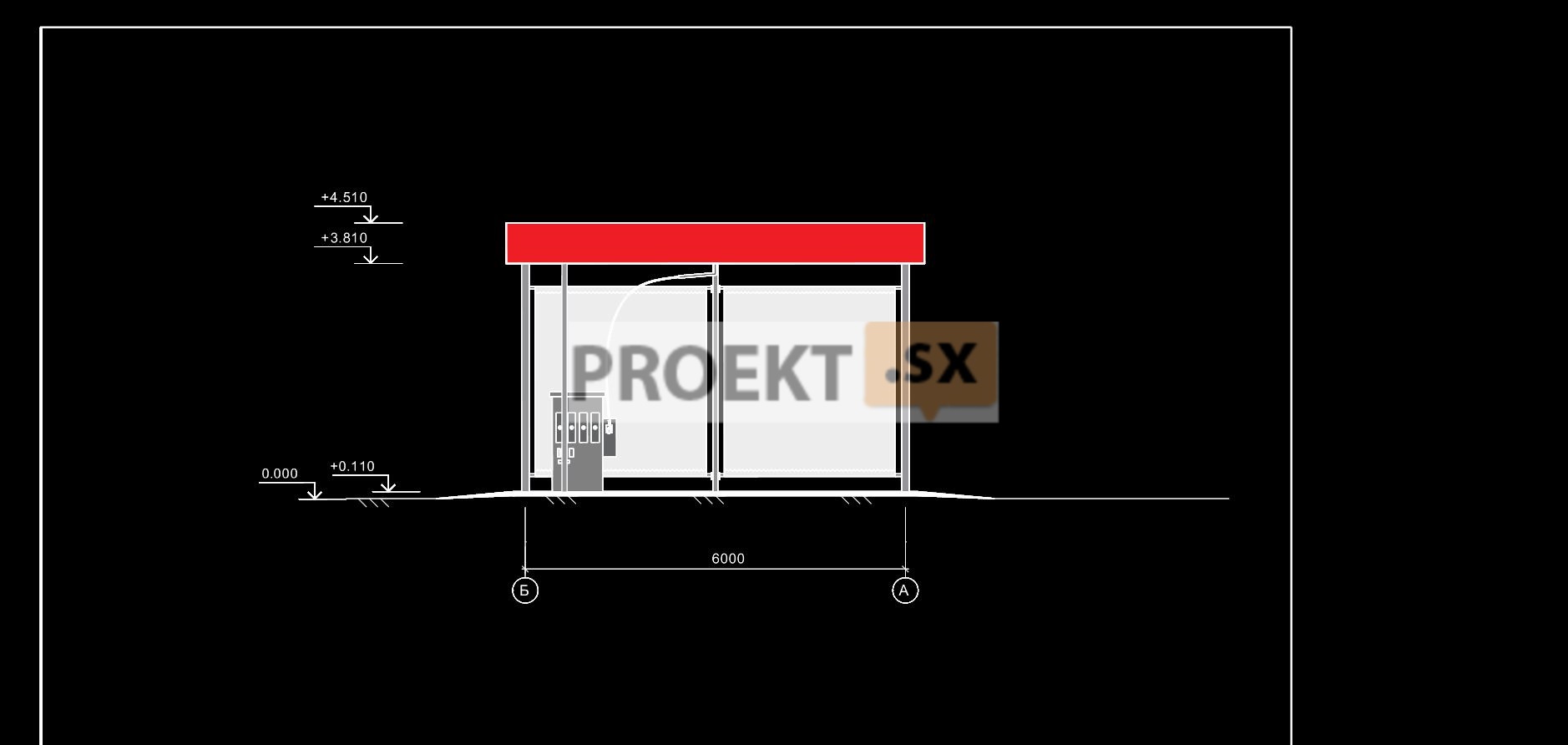

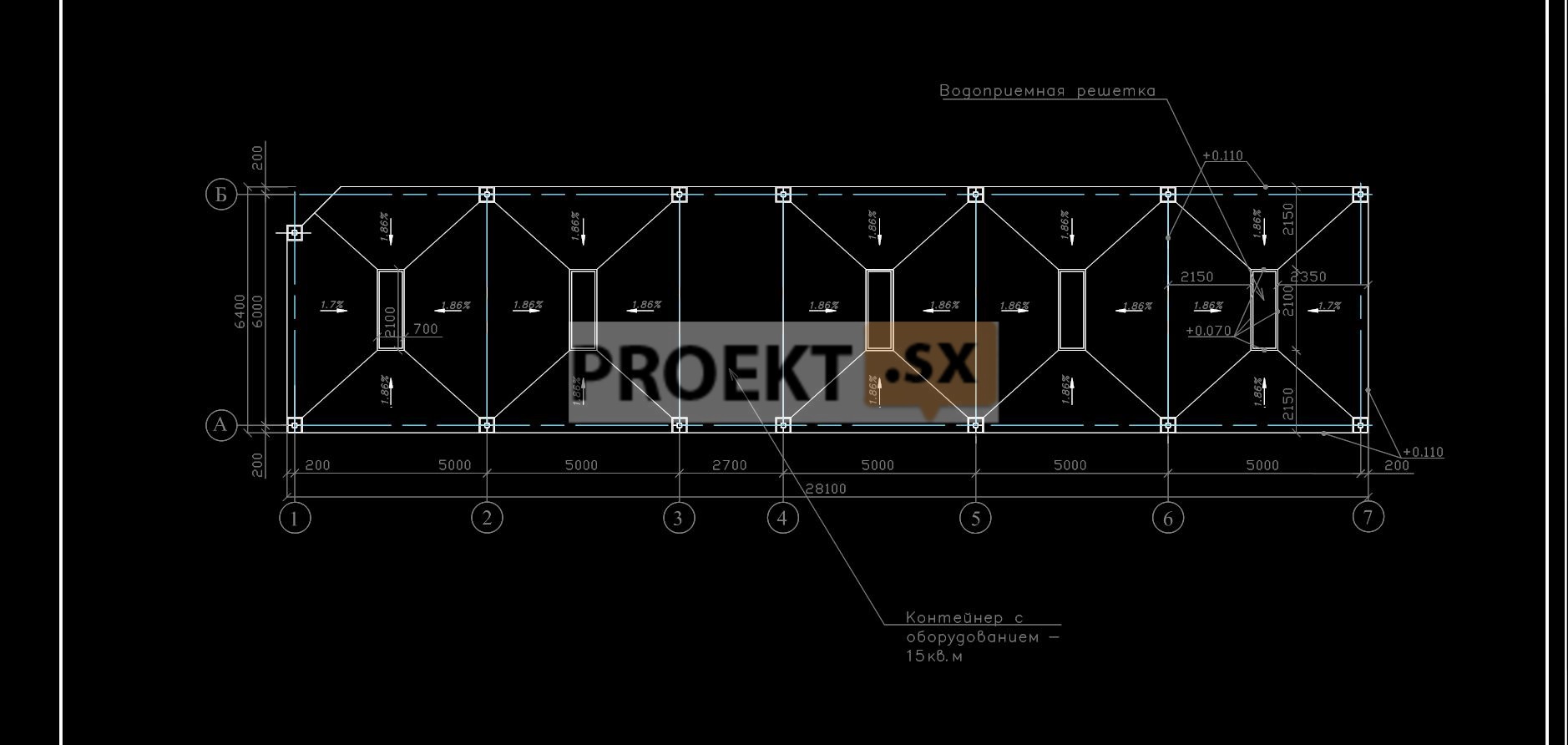

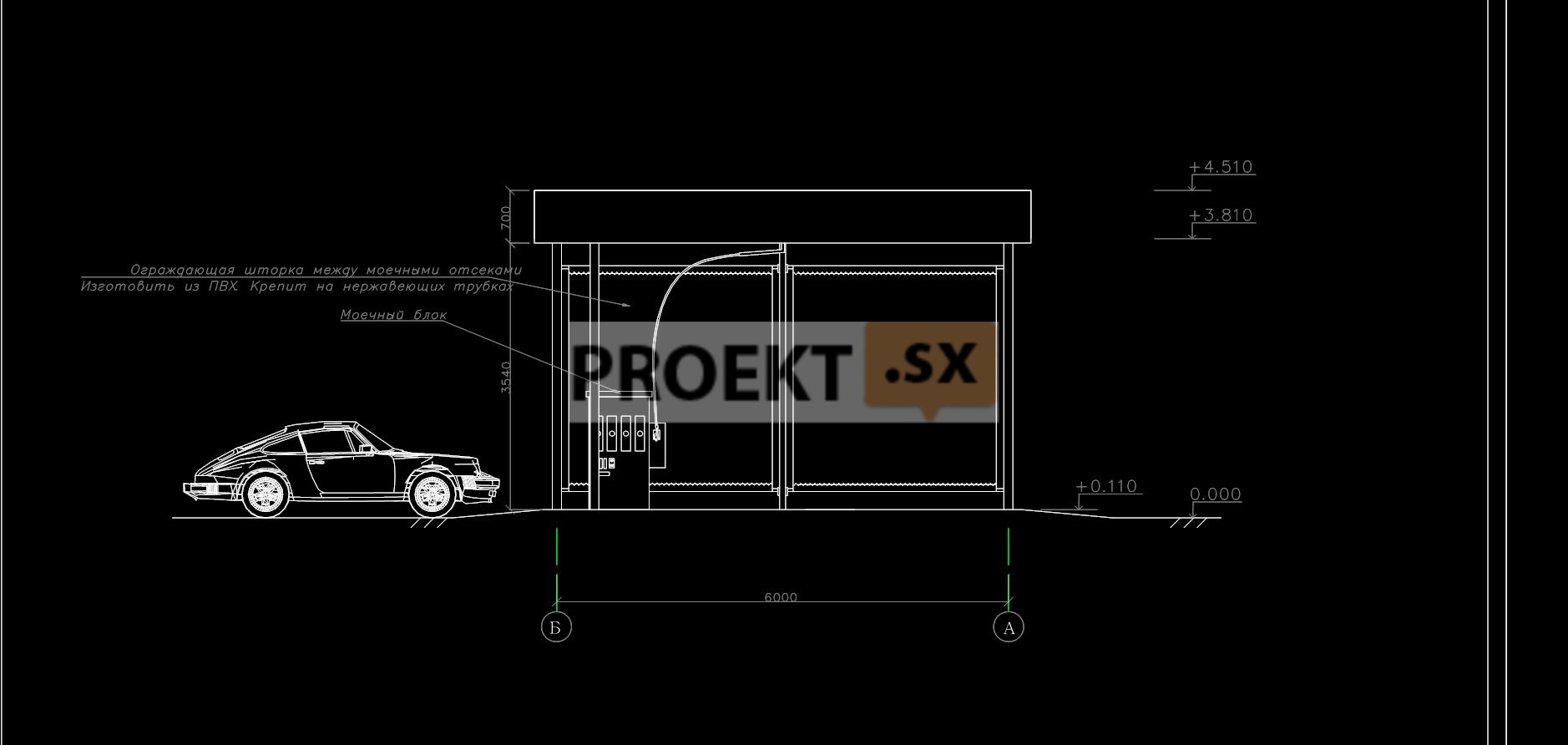

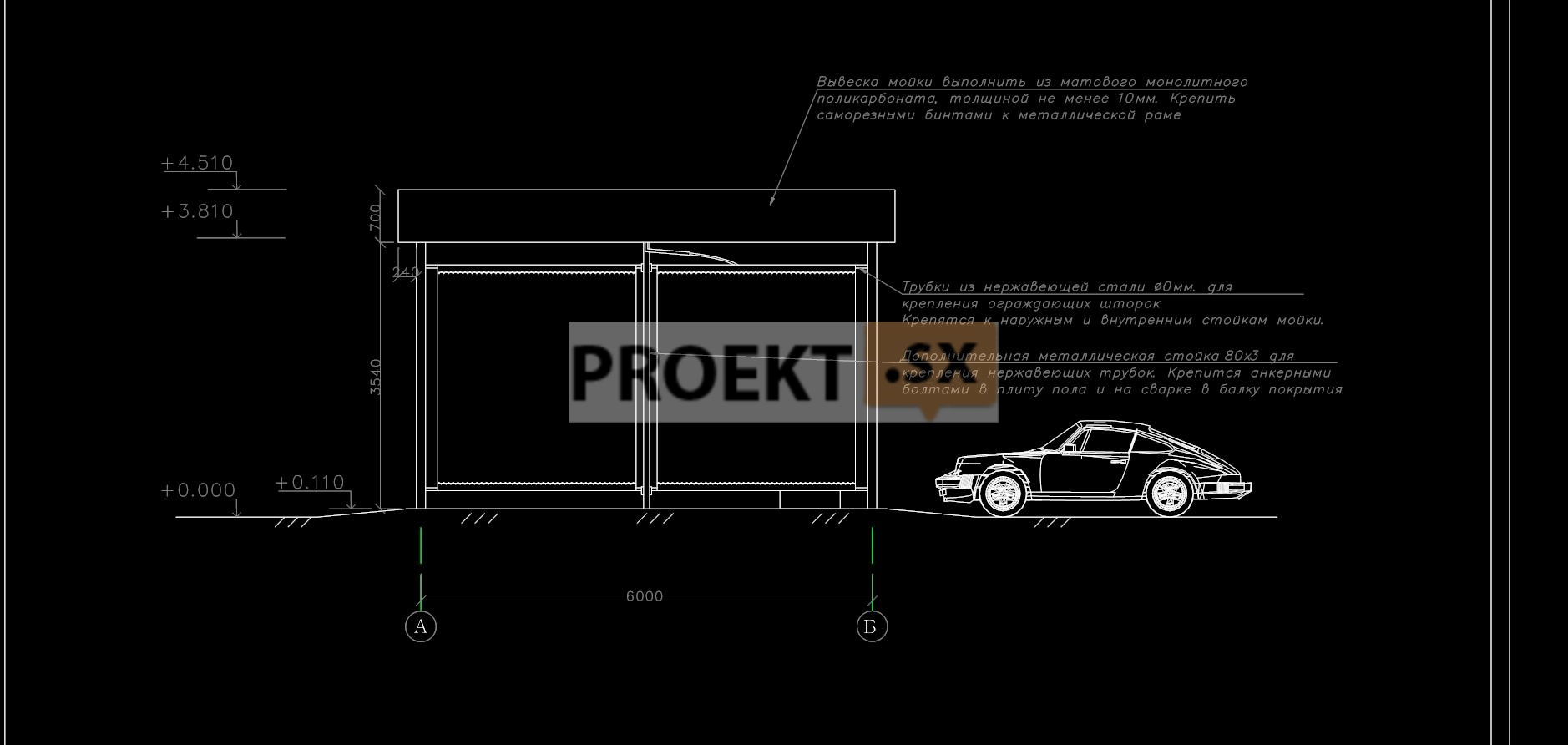

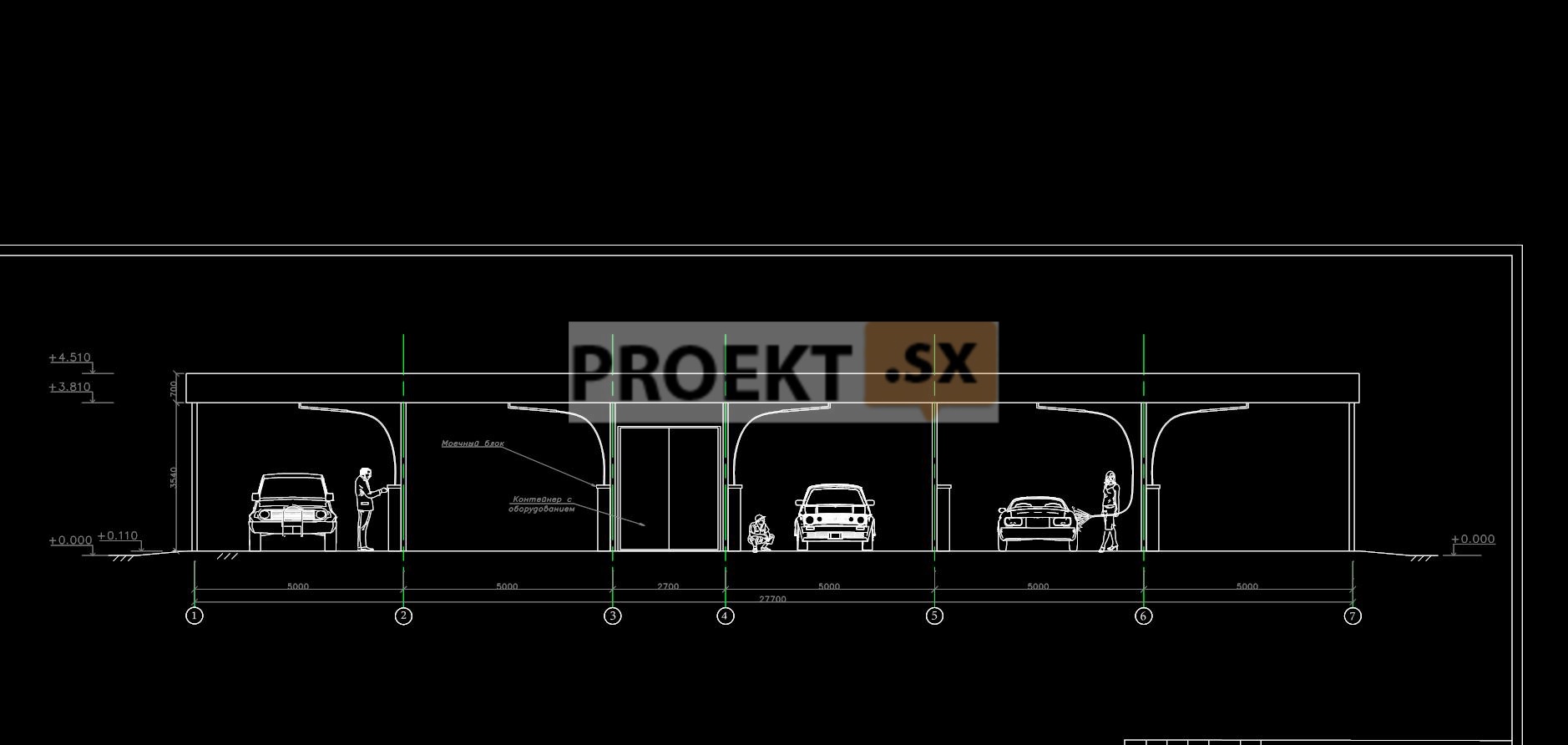

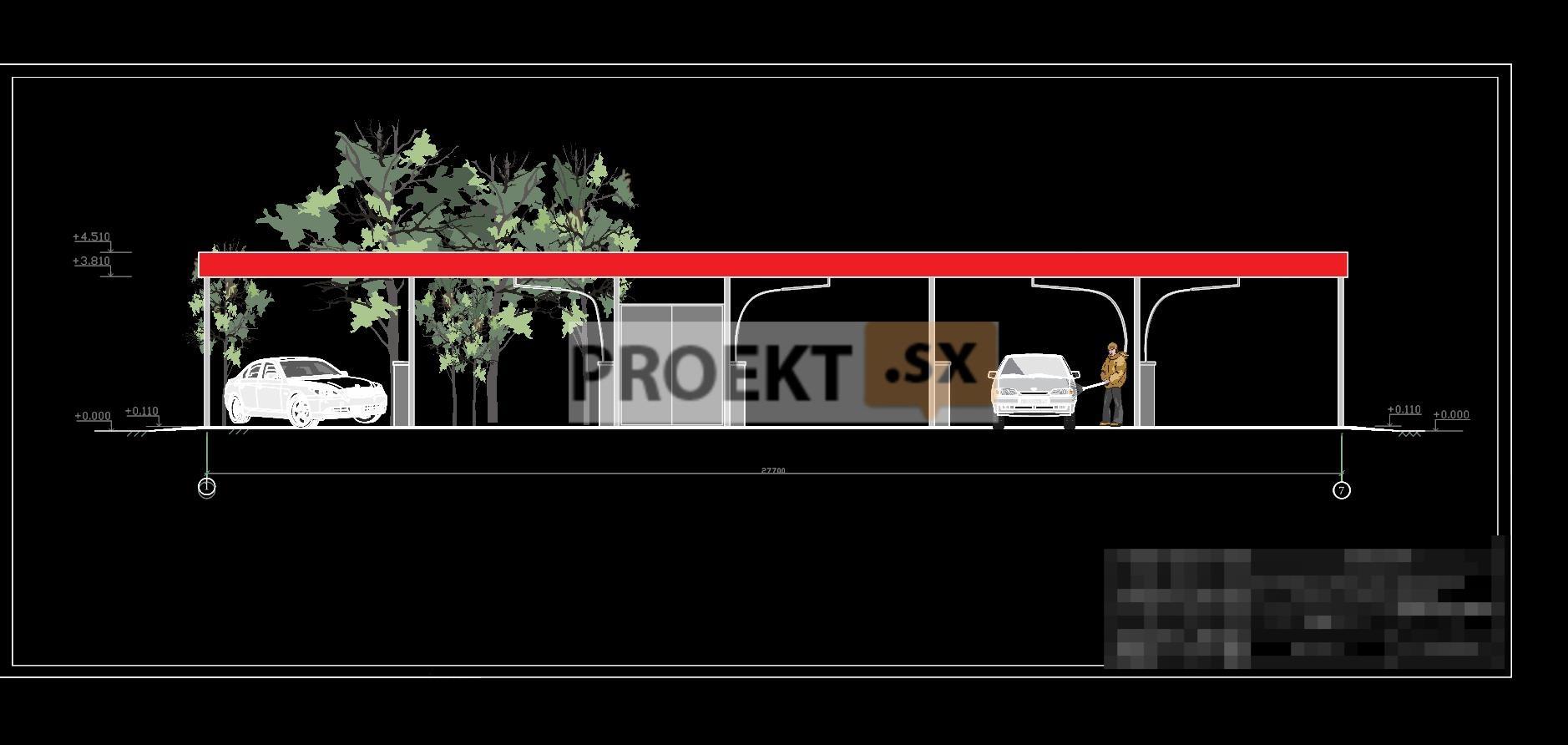

Запроектированная автомойка на 5 постов – сооружение, представляющее собой навес по металлическим колоннам, прямоугольное в плане, с размерами в крайних осях 27,7 х 6,0 м. Максимальная отметка от планировочной отметки земли до верха кровли – 4,33 м. За относительную отметку 0,000 принята отметка верха плиты силового пола, что соответствует абсолютной отметке 5.20. На отметке +0,110 запроектированы 5 параллельно расположенных моечных постов и контейнер с оборудованием, скомпонованные в единый блок под общим навесом.

Конструктивные и объемно-планировочные решения

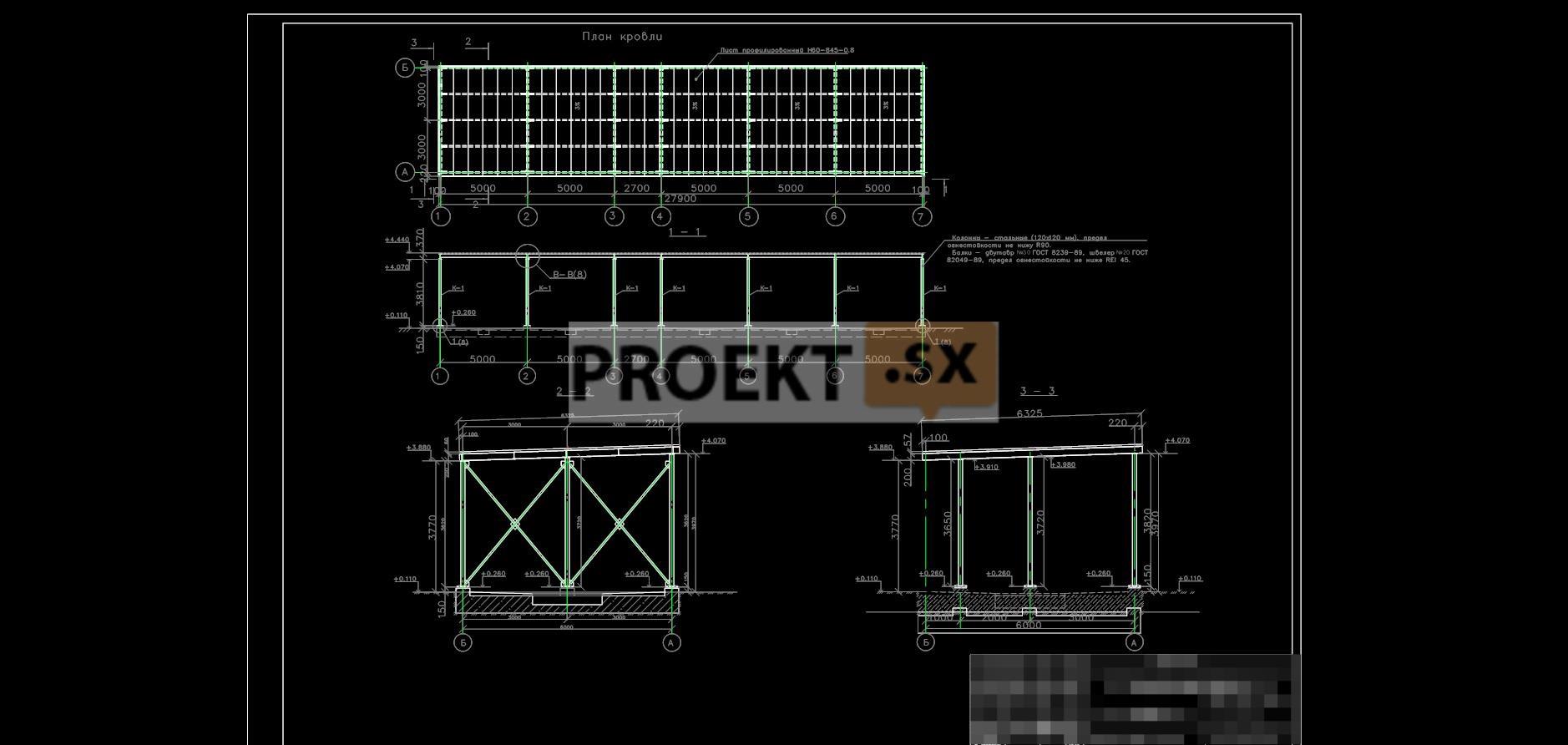

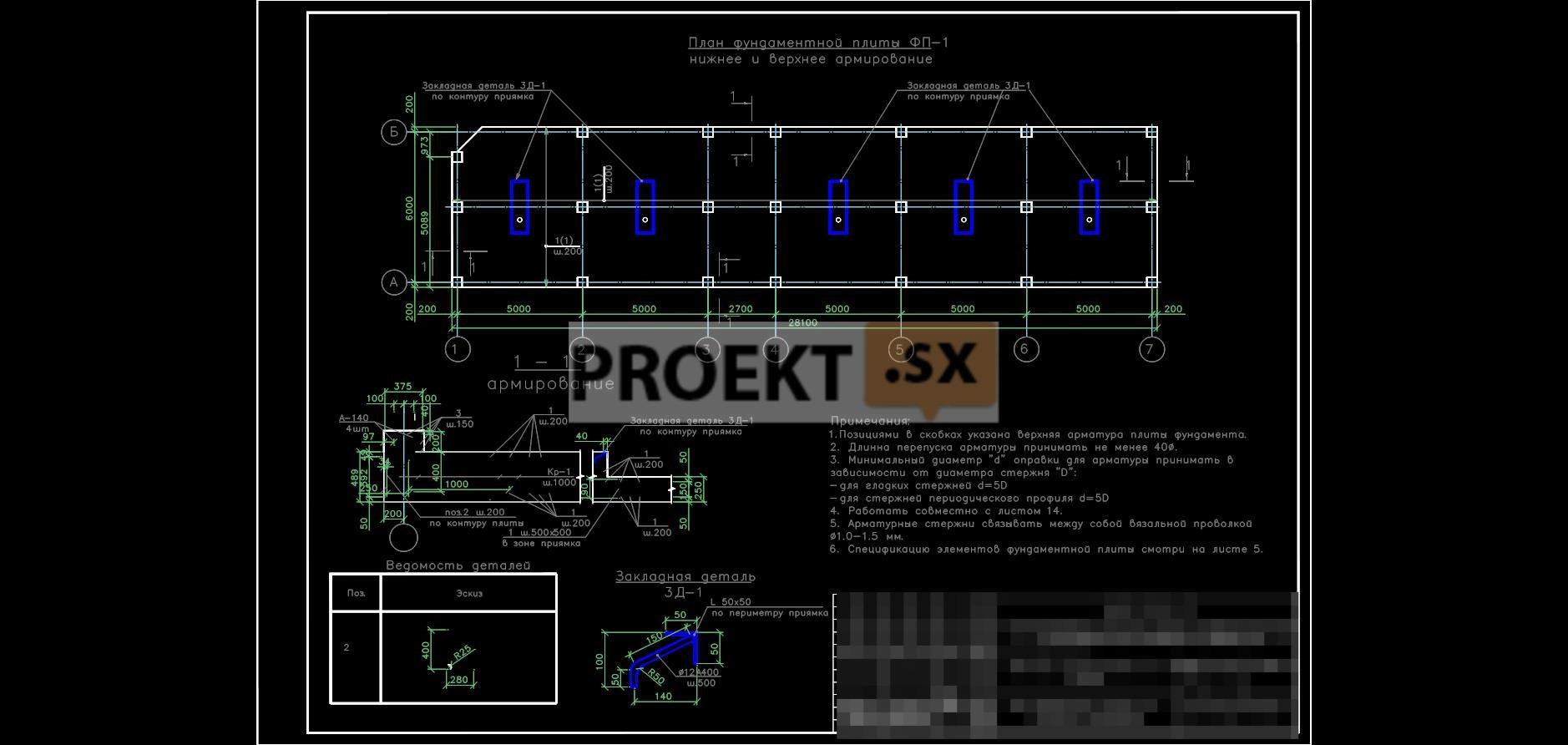

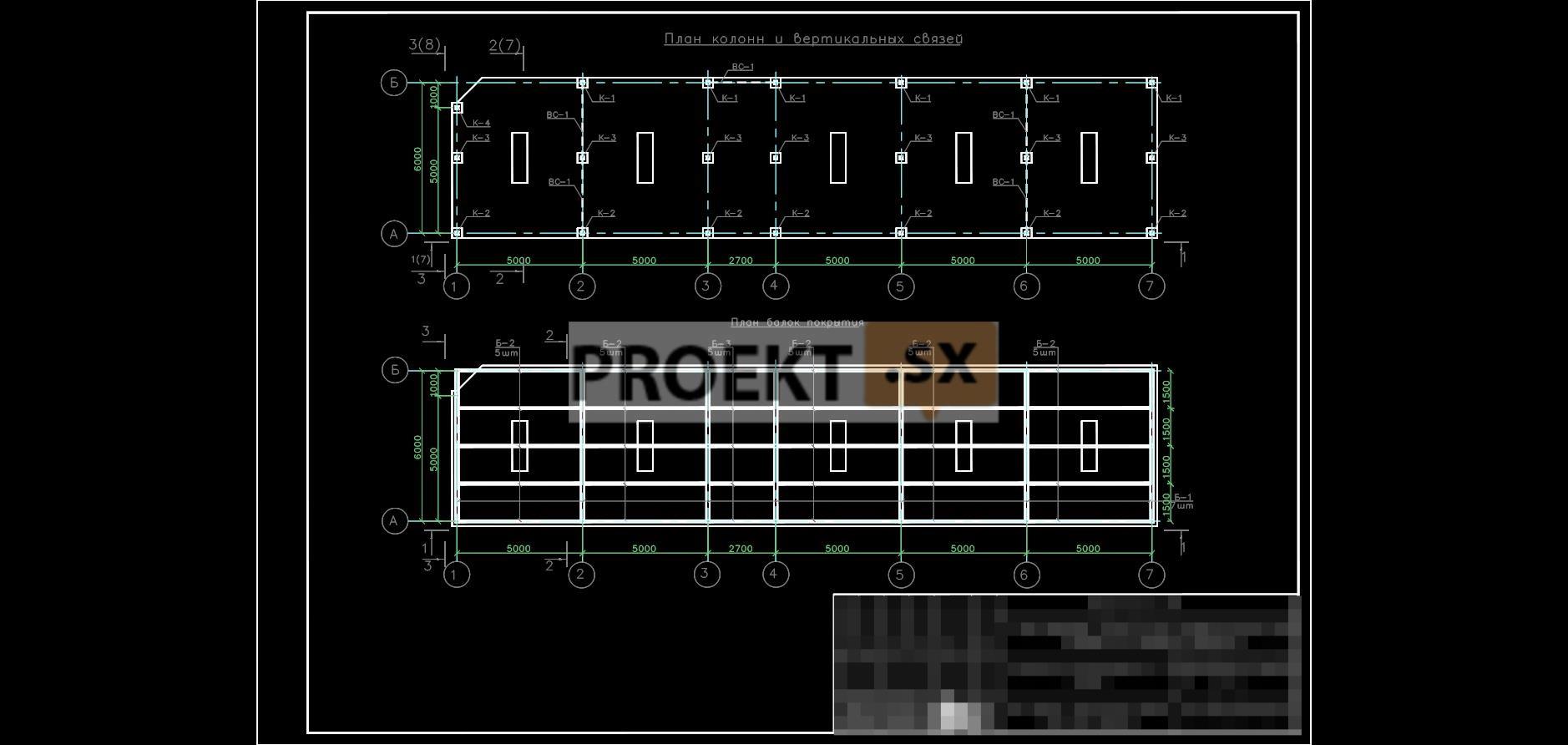

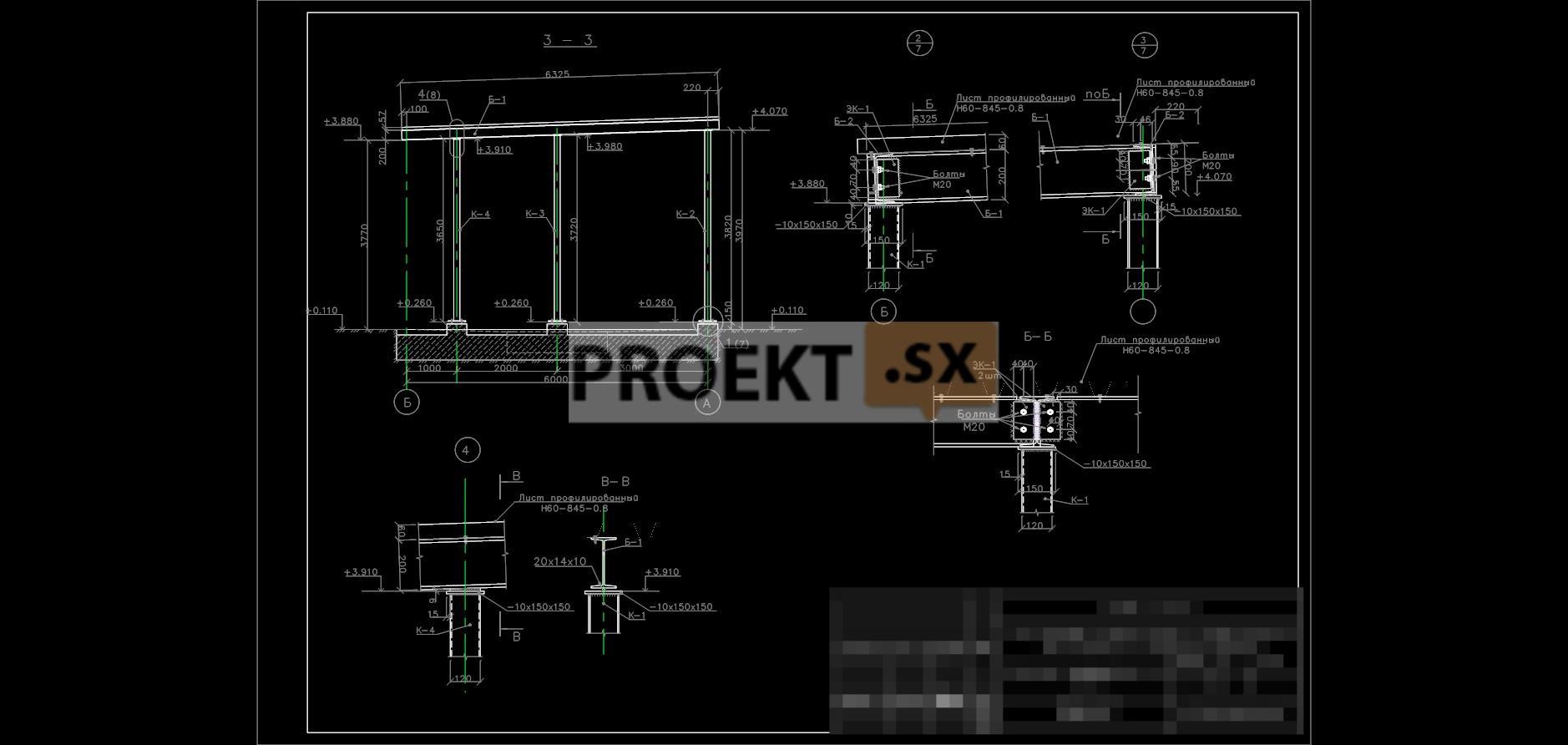

Конструктивная схема навеса автомойки – каркасно-связевая. Каркас – стальной, в поперечном направлении - двухпролётный, с пролётами по 3 м. Колонны – из гнутых замкнутых сварных профилей 120 х 5 мм с шагом вдоль навеса 5,0, 2,7 м, с жёстким креплением к фундаментам. Покрытие – односкатное, из профилированного настила Н60-845-0,8 пролётом 1,5 м с опиранием на второстепенные балки покрытия. Главные балки покрытия – из прокатных двутавров №20 с шарнирным опиранием на колонны и креплением на сварке. Второстепенные балки – из прокатных швеллеров №20 с шарнирным креплением к главным балкам болтами. Рама карниза – стоечно-балочная конструкция высотой 600 мм из прокатных уголков, с креплением к балкам покрытия и колоннам. Вертикальные связи жёсткости из замкнутых гнуто-сварных профилей запроектированы в двух направлениях. Пространственная жёсткость и устойчивость навеса обеспечена жёстким креплением колонн к фундаментам, жёсткостью колонн и совместной рабо-той каркаса и вертикальных связей жёсткости. Расчёты конструкций здания выполнены на программном комплексе «SCAD» v.11.3 в конечно-элементной модели. Уровень ответственности навеса автомойки – третий (пониженный). Расчётный срок службы здания принят не менее 10 лет. За отметку 0,000 принята отметка верха железобетонной плиты пола, соответствующая абсолютной отметке 5.20. Фундамент навеса автомойки разработан в соответствии с результатами инженерно-геологических изысканий. Фундамент навеса автомойки – плита мелкого заложения толщиной 500 мм из монолитного железобетона (бетон В20, W4, F100, арматура А-III и А-I). Насыпные грунты в основании фундамента частично (на глубину промерзания грунта) заменяются песчаной подушкой из песка средней крупности с коэффициентом уплотнения 0,95. Подготовка под фундаменты - из слоя монолитного бетона В7,5 толщи-ной 100 мм по слою щебня толщиной 400 мм и слою песка толщиной 200 мм. Для исключения негативного влияния сил морозного пучения по периметру фундамента автомойки предусмотрено утепление конструкции отмостки. В конструкции пола автомойки предусмотрен обогрев. Основание песчаной подушки – насыпные грунты с Rо=0,8 кгс/см2, под-стилаемые слабозаторфованными грунтами (ИГЭ-2) с е = 2,18, Е = 40 кгс/см2, φII = 10°. Напряжение в основании фундамента – не более 0,5 кгс/см2. Максимальный уровень грунтовых вод возможен у поверхности земли. Грунтовые воды неагрессивны по отношению к бетону нормальной проницаемости. Ожидаемая расчётная осадка навеса - 3,056 см, относительная разность осадок не превысит 0,0026.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

 Электроснабжение электроприёмников всех категорий по надёжности электроснабжения в нормальном режиме для автомойки самообслуживания, согласно ТУ,  предусматривается от электрических сетей общего пользования системы централизованного электроснабжения по одному кабельному вводу, в аварийном режиме – от источника бесперебойного питания для электроприёмников систем безопасности. Электроприёмники автомойки относятся к третьей категории по надёжности электроснабжения, электроприёмники систем безопасности - к первой категории. Полная расчётная мощность электроустановки 42 кВт, том числе расчётная мощность электроприёмников систем безопасности, которые в аварийном режиме обеспечиваются автономными ИБП (слаботочные системы). Система заземления открытых проводящих частей - TN-S (раздельная, РЕ проводником кабеля соответствующего электроприёмника). Схемно-конструктивные решения запроектированной электроустановки обеспечивают электробезопасность некатегорированого и эксплуатационного персонала (твёрдая изоляция, отключение нестационарных процессов, отсутствие напряжения прикосновения и др.), система заземления и выравнивания потенциалов запроектированы в соответствии с нормативами. Молниезащита обеспечивается металлоконструкциями сооружения и кровли. Водоснабжение и водоотведение - в соответствии с условиями подключения. Водоснабжение (ХВС) потребителей объекта предусмотрено по одному водопроводному вводу диаметром 63 мм от коммунальной сети водопровода диаметром 325 мм. Точка подключения – на границе земельного участка. Для прокладки водопроводного ввода выбраны трубы полиэтиленовые по ГОСТ 18599-2001. На проектируемом вводе хозяйственно-питьевого водопровода предусмотрена установка водомерного узла по чертежам ЦИРВ 02А.00.00.00 лист альбома 20, 21 с обводной линией. Гарантированный напор в точке присоединения – 28 метров водяного столба. Расход холодной воды – 24,0 м3/сут (на технологические нужды). После водомерного узла подключается технологическое оборудование. Система хозяйственно-питьевого водопровода отсутствует. Потребный напор для технологических нужд – 5,35 метра водяного столба. Наружное пожаротушение предусмотрено от существующего пожарного гидранта № 205 на сети коммунального водопровода диаметром 325 мм. Расход воды на наружное пожаротушение – 10 л/с. Отведение технологических сточных вод в объеме 19,2 м3/сут, дождевых вод с кровли и прилегающей территории с расходом 4,36 л/с предусмотрено в запроектированную внутриплощадочную сеть общесплавной канализации с поступлением стоков в коммунальную сеть общесплавной канализации диаметром 900 мм. Точка подключения – на границе земельного участка. Для прокладки внутриплощадочных канализационных сетей и выпусков выбраны полипропиленовые трубы диаметром 250 мм. Для очистки технологических стоков на выпуске с каждого поста мойки предусмотрены колодцы с от-стойной частью, а на сети канализации после всех постов предусмотрена установка ЛОС производительностью 1,5 л/с. Для очистки стока дождевых вод в дождеприемном колодце ДК1 устанавливается фильтр-патрон НПП «Полихим» пропускной способностью 4,5 л/с. На выпуске в систему коммунальной канализации предусмотрена установка колодца с запорной арматурой и контрольного колодца. Для объекта запроектирована система канализации технологических стоков.

Техническая характеристика: потребление воды 600-660л/ч (на каждый пост); максимальное давление 150бар; рабочее давление 90-130бар; температура воды 20-600С (регулируемая); мощность котла 50-100кВт; потребление котла 4,5-7л/ч (дизельное топливо); электроподключение 3АСN 400V3 фазы/50Гц; производительность умягчителя 5-10м3/ч; производительность системы обратного осмоса 600-1200л/ч; объем емкости для деминерализированной воды 800-4000л; объем емкости для таблетированной соли 75-200л. Требования к подключению для автомойки на 5 постов: электричество – 43,55 кВА-66,2А; водоснабжение  24 м3/сут; вода на наружное пожаротушение – 10 л/сек; водоотведение  хоз-бытовых стоков -24 м3/сут; водоотведение ливневого стока - 4,36 л/с; Режим работы мойки – круглосуточный, круглогодичный. Пропускная способность одного поста мойки самообслуживания до 6 машин в час.

Состав проекта:

Раздел 1. Пояснительная записка.
Раздел 2. Схема планировочной организации земельного участка.
Раздел 3. Архитектурные решения.
Раздел 4. Конструктивные и объемно-планировочные решения.
Раздел 5. Сведения об инженерном оборудовании, о сетях инженерно- технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений.
Подраздел 1. Система электроснабжения.
Часть 1. Силовое электрооборудование и электрическое освещение.
Часть2. Наружное электроснабжение.
Подраздел 2. Система водоснабжения.
Подраздел 3. Система водоотведения.
Подраздел 7. Технологические решения
Раздел 8. Перечень мероприятий по охране окружающей среды
Книга 1. Перечень мероприятий по охране окружающей среды
Книга 2. Технологический регламент по обращению со строительными отходами
Раздел 9. Мероприятия по обеспечению пожарной безопасности
Раздел 10. Мероприятия по обеспечению доступа инвалидов
Раздел 10.1. Требования к обеспечению безопасной эксплуатации к объекту капитального строительства
Раздел 11.1 Мероприятия по обеспечению требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов
Раздел 12. Иная документация
Технический отчет об инженерно-геологических условиях территории проектируемого строительства.
Технический отчет по инженерно-экологическим изысканиям на земельном участке площадью 0,1055 га, отведенном для строительства объекта.
Топографическая съемка участка
