Архитектурные решения

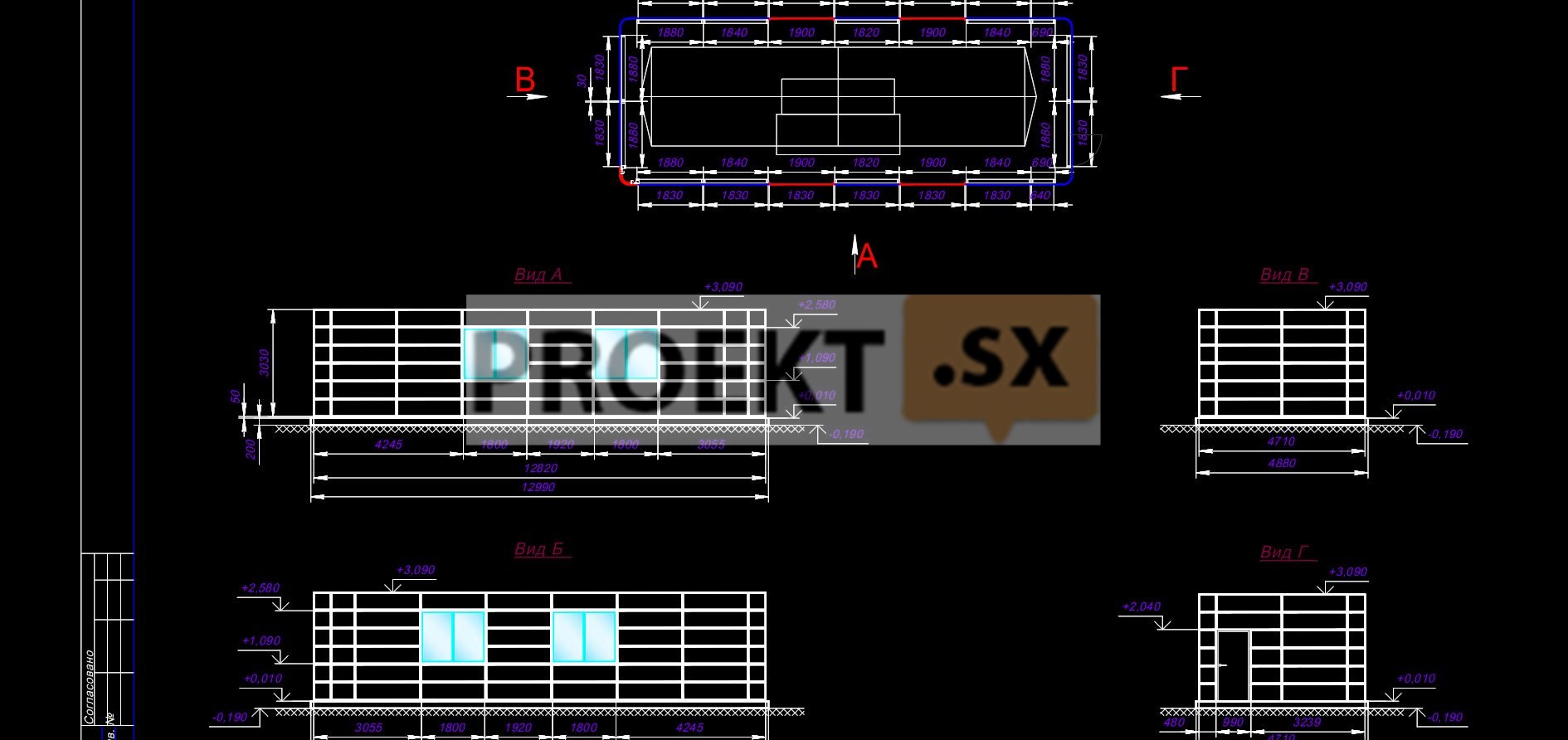

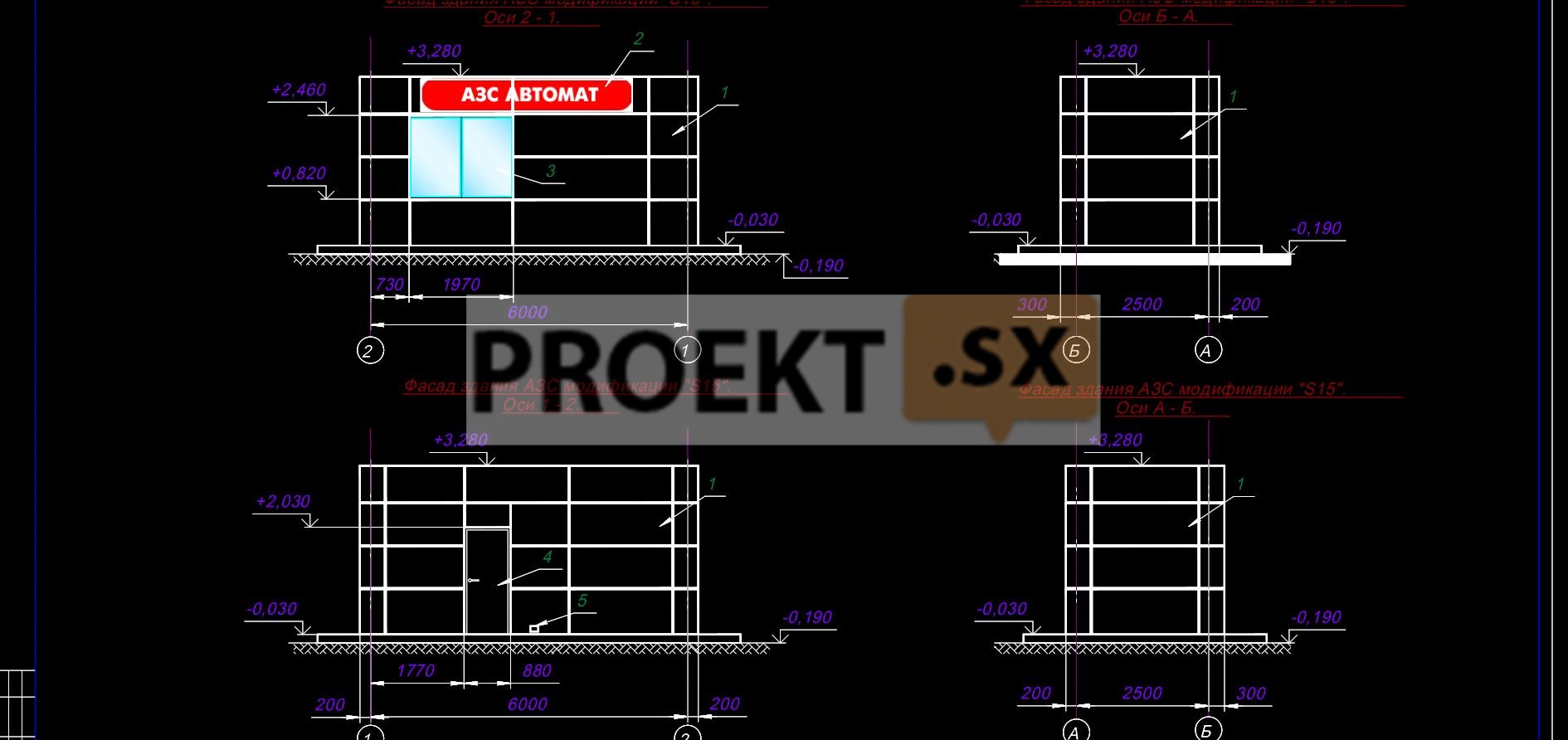

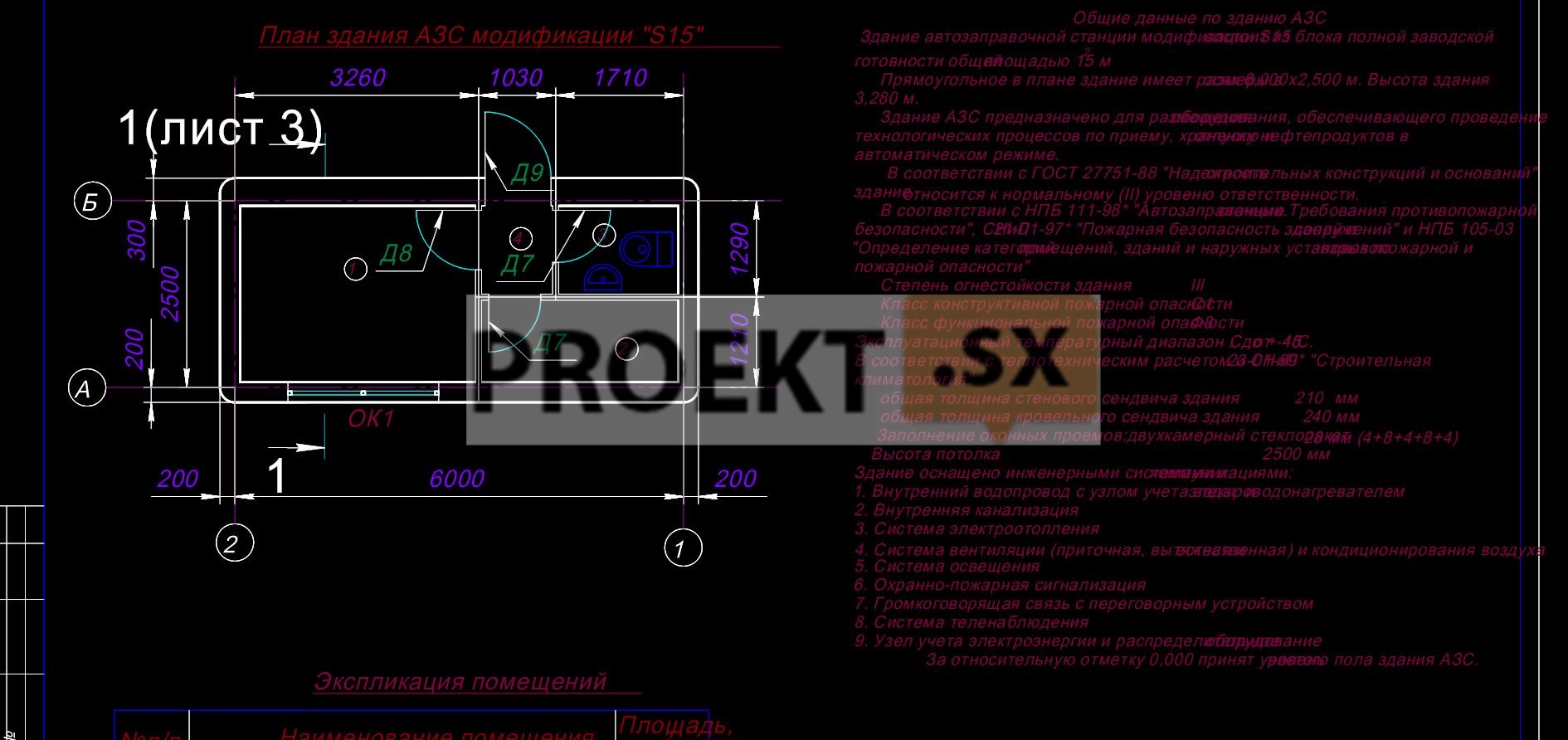

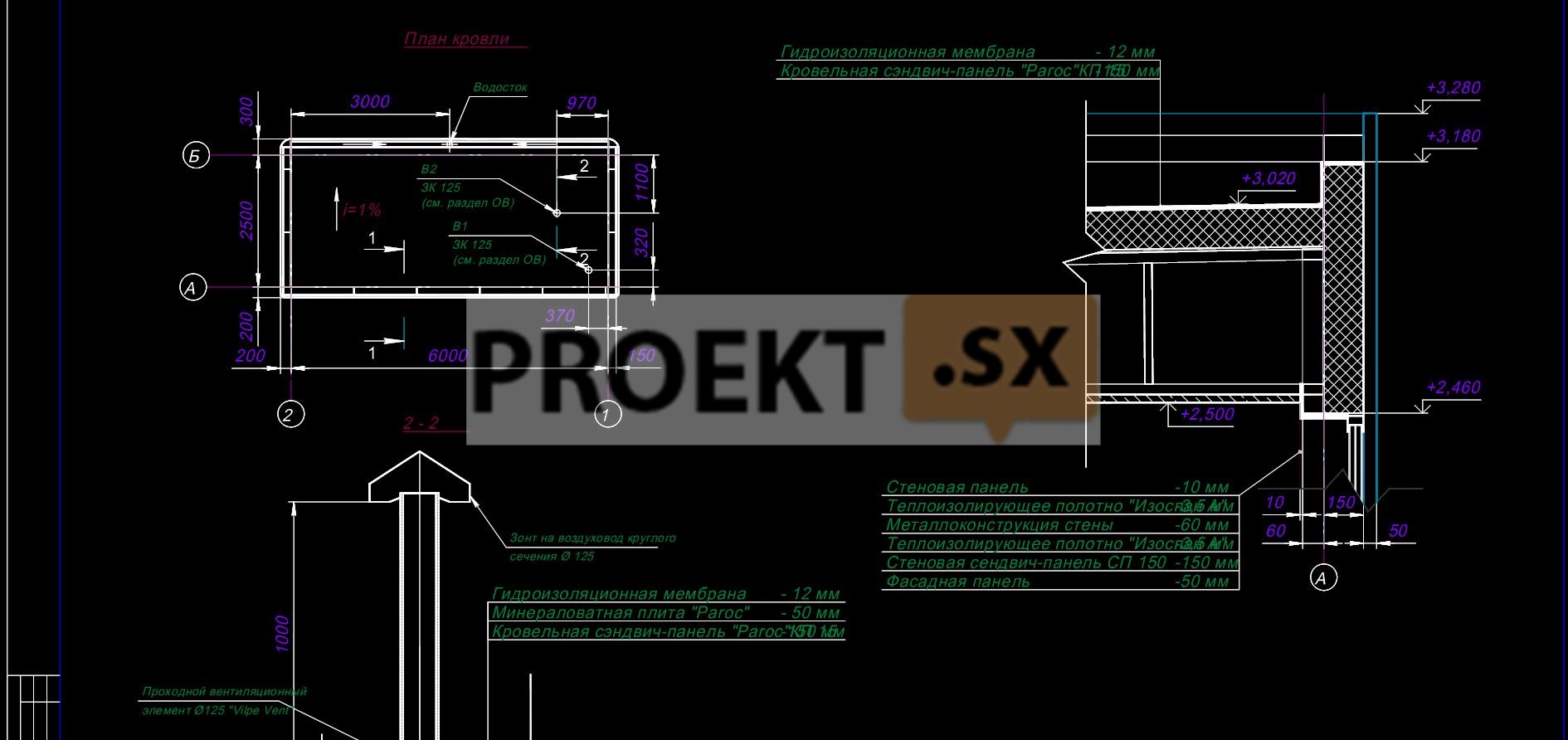

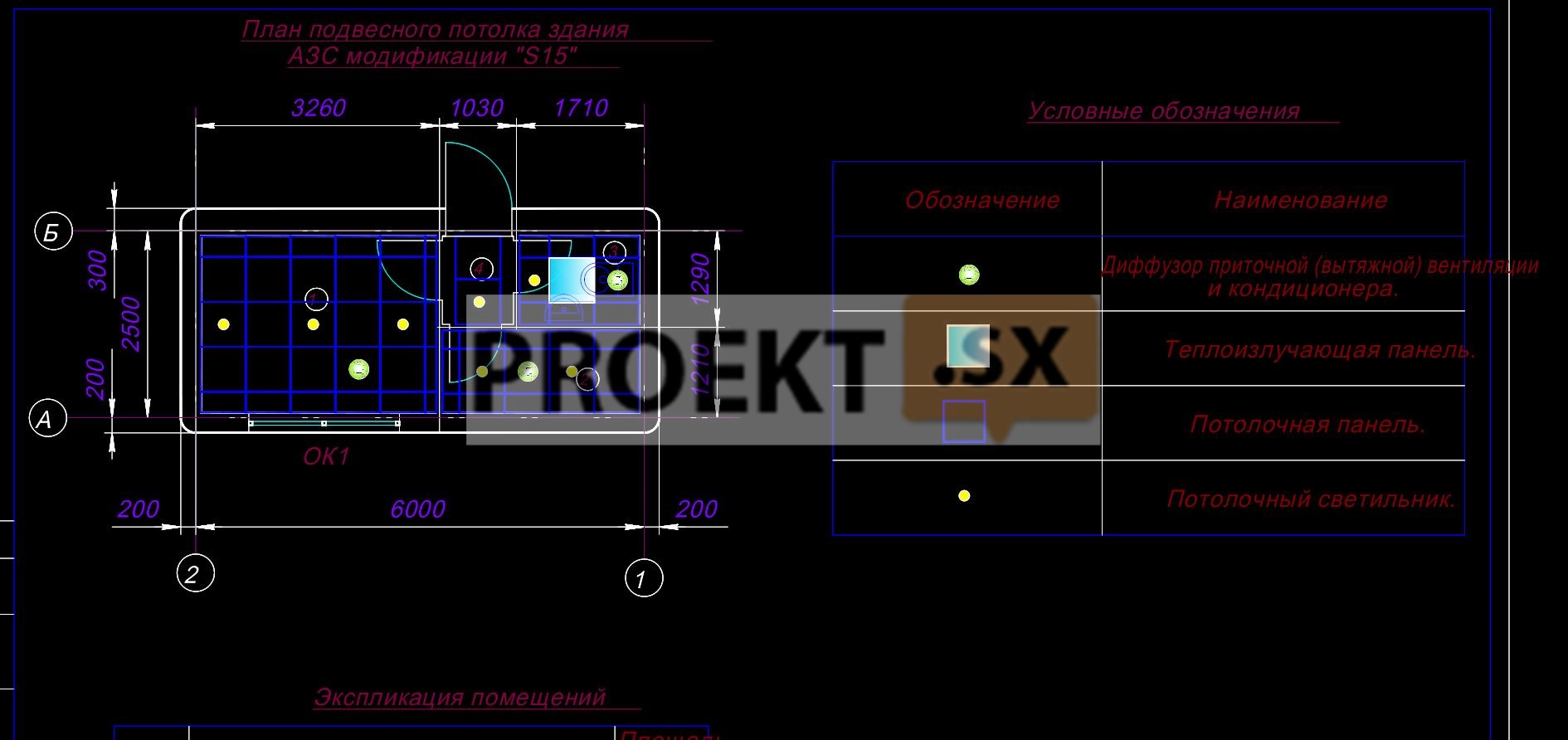

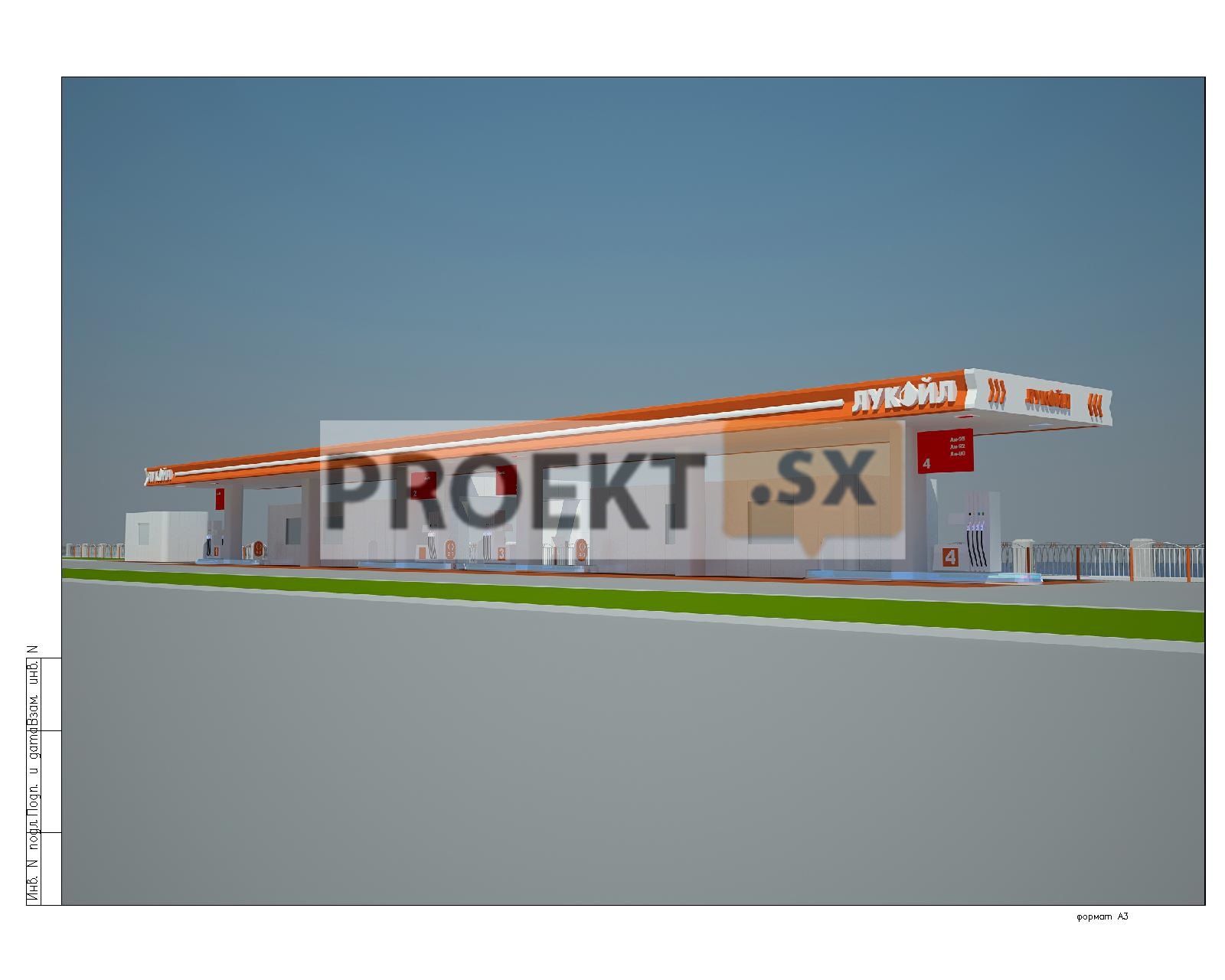

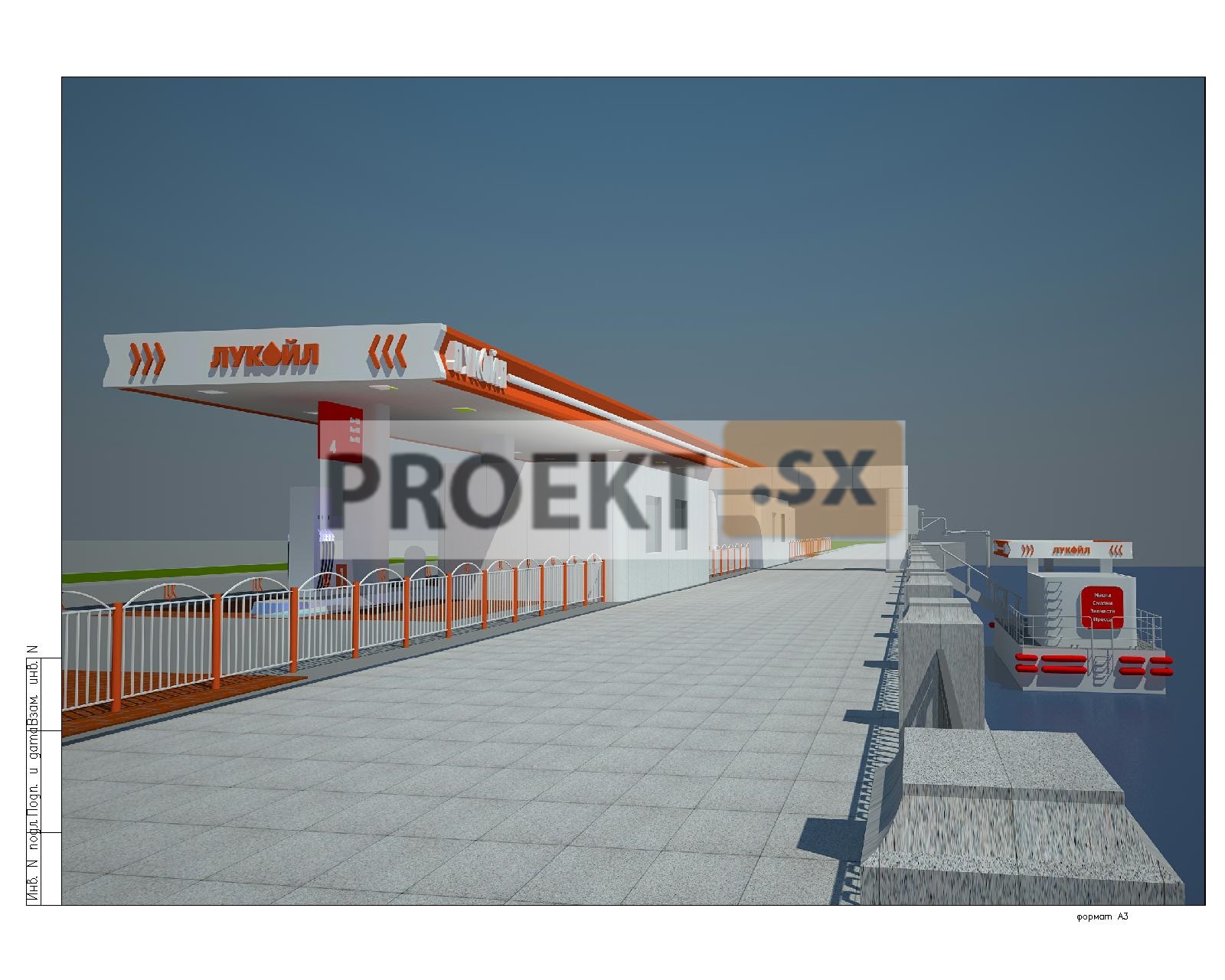

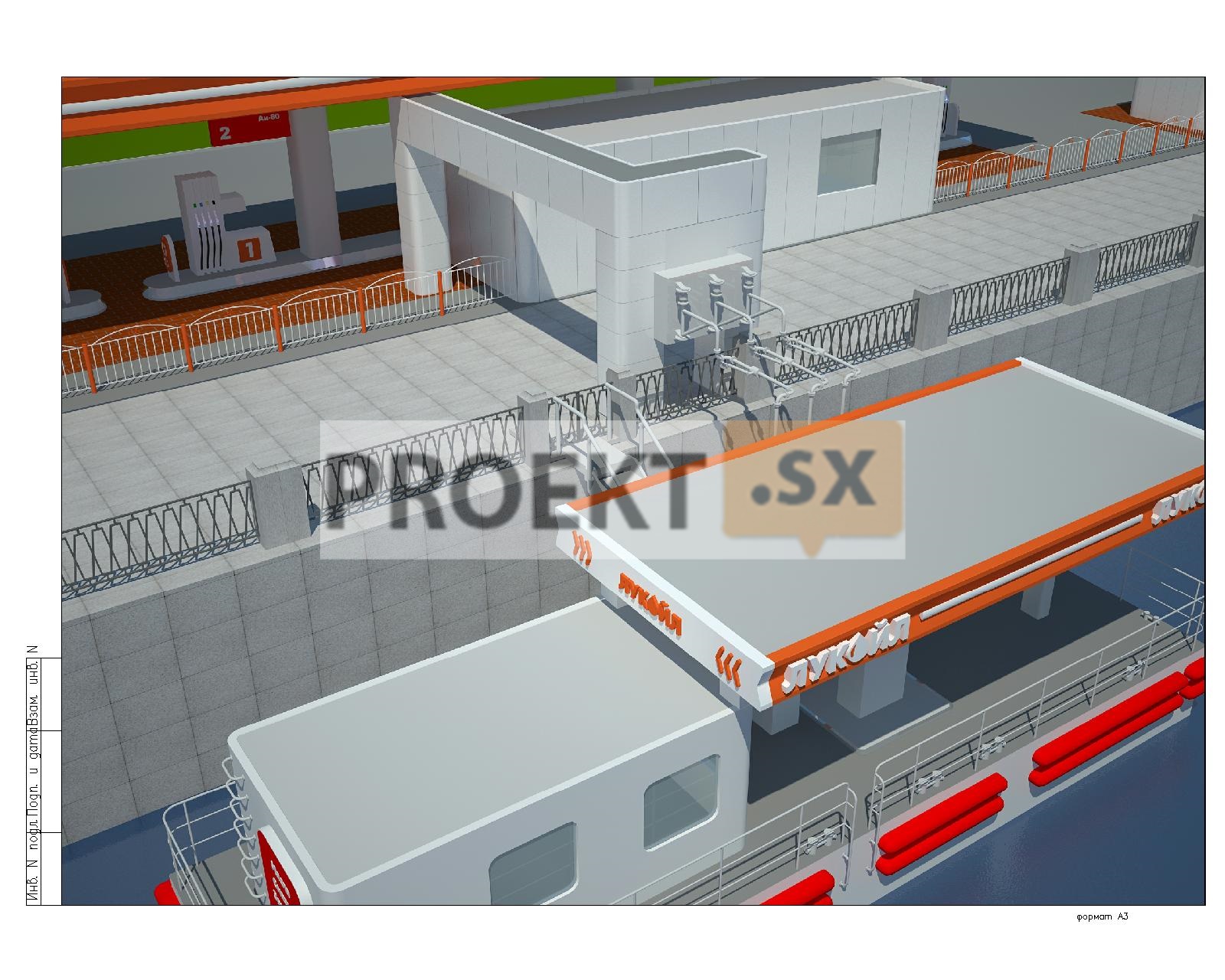

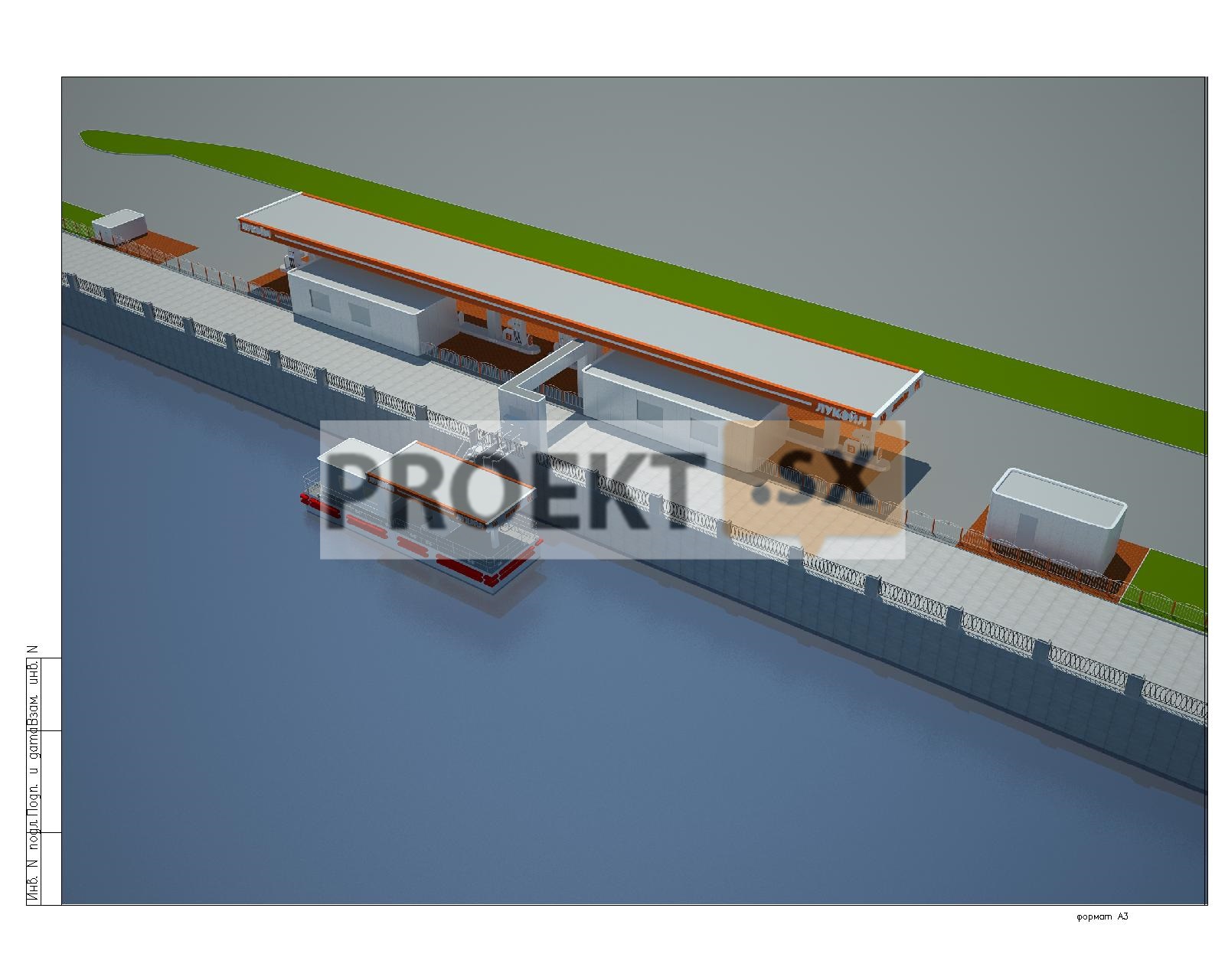

Топливораздаточный комплекс предназначен для заправки легковых автомобилей тремя сортами бензина (АИ-92, АИ-95, АИ-98) в автоматическом режиме и включает в себя следующие здания и сооружения: здание служебного блока; площадки для 4-х топливораздаточных колонок с навесом; наземные теплоизолированные резервуары для топлива; эстакада под топливопровод с заправочной консолью нижнего налива; контейнерная площадка; рекламная установка; флагштоки. Здание служебного блока – одноэтажное, прямоугольное в плане, с размерами в осях 6,40 х 2,90 м, высотой до верха парапета 3,47 м. В здании запроектировано служебное помещение и санузел. Наружные ограждающие конструкции – стеновые и кровельные трехслойные панели с внутренним слоем утеплителя и покрытием из металлического профилированного листа, крепящиеся к металлическому каркасу здания, установленному на фундаментную плиту. Навес над топливораздаточными колонками – прямоугольный в плане, размерами 54,00 х 7,50 м, высотой 5,50 м - выполнен из металлического каркаса с покрытием и облицовкой окрашенным металлическим профилированным листом. Наземные резервуары для топлива – емкости заводского изготовления, теплоизолированные и облицованные алюминиевыми навесными панелями.

 Конструктивные и объемно-планировочные решения

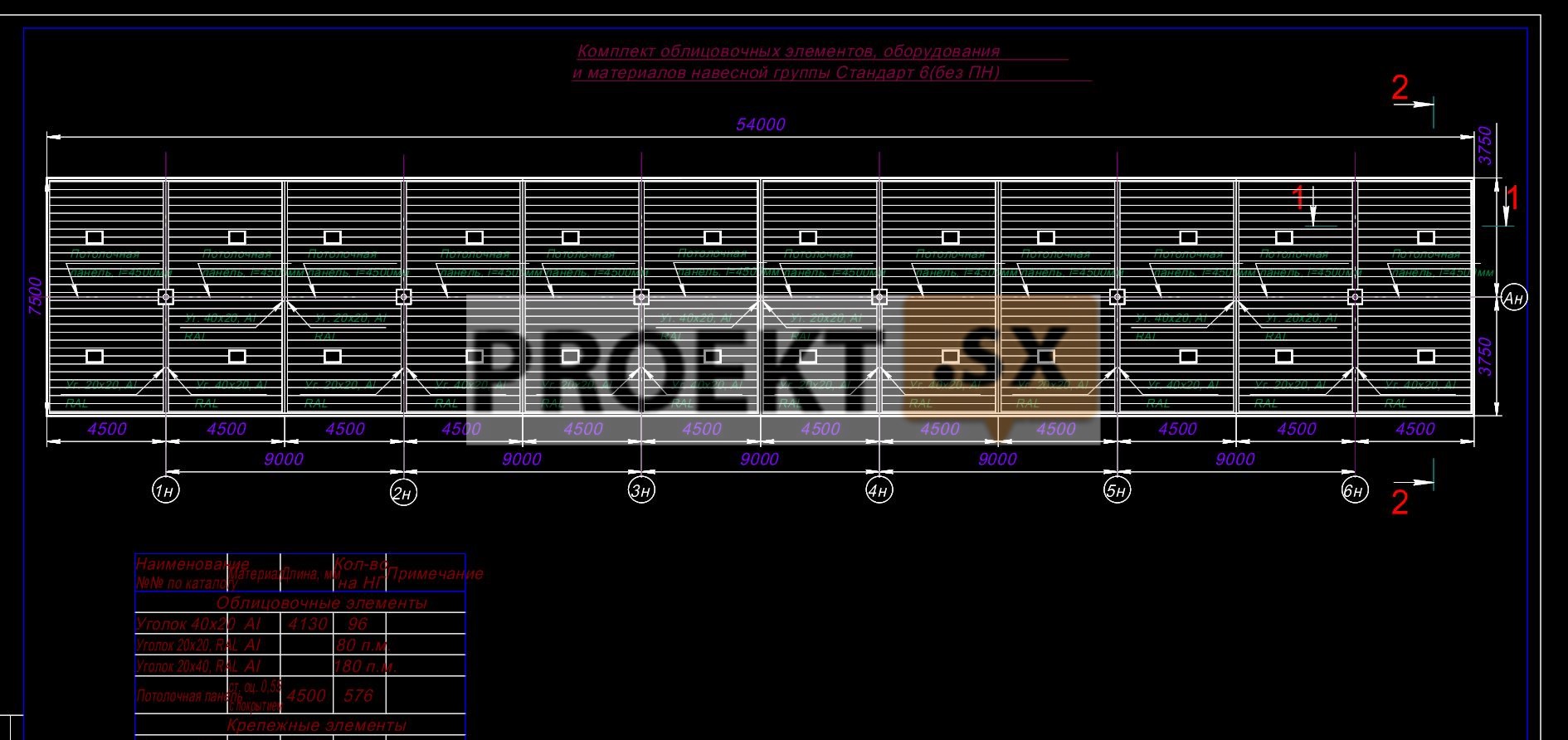

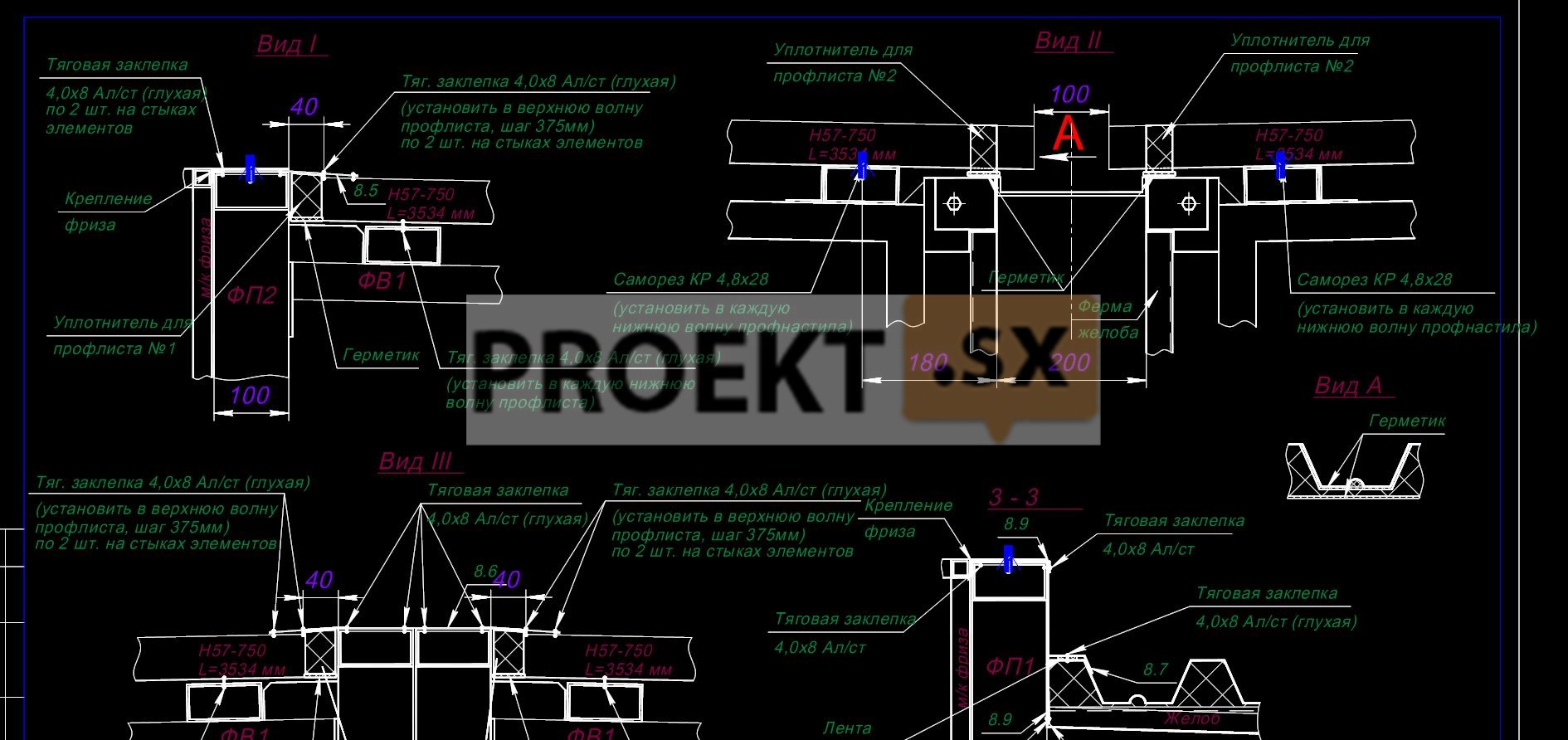

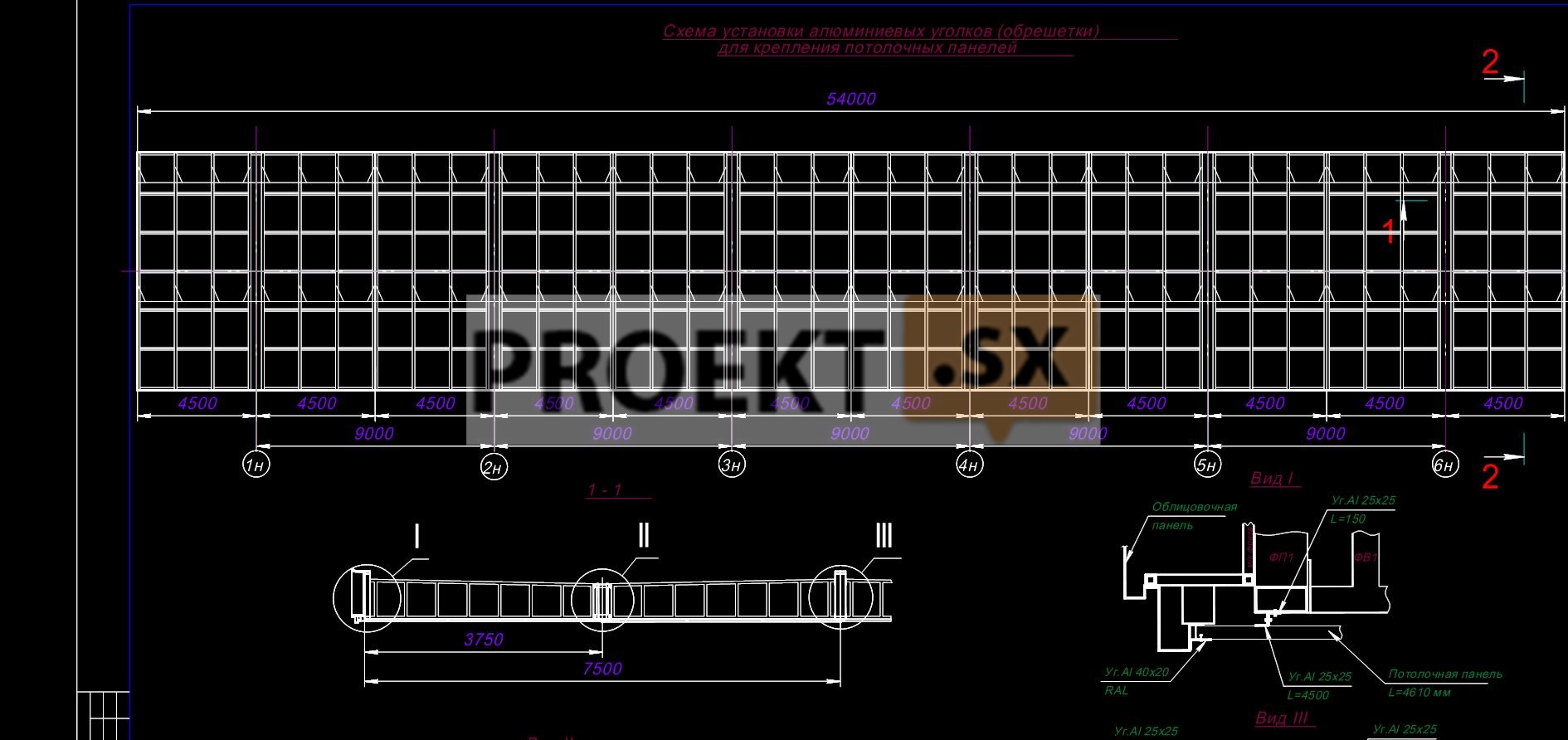

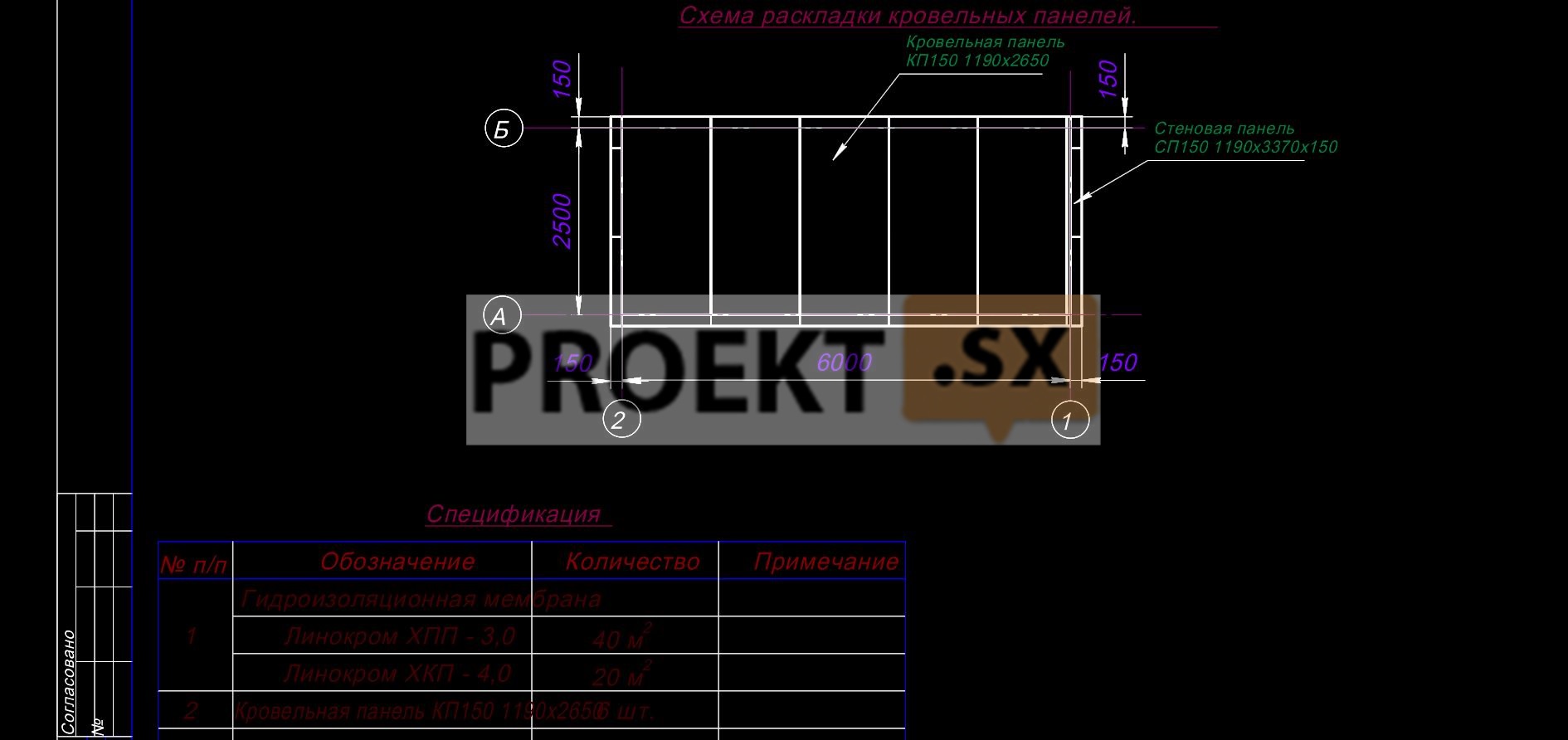

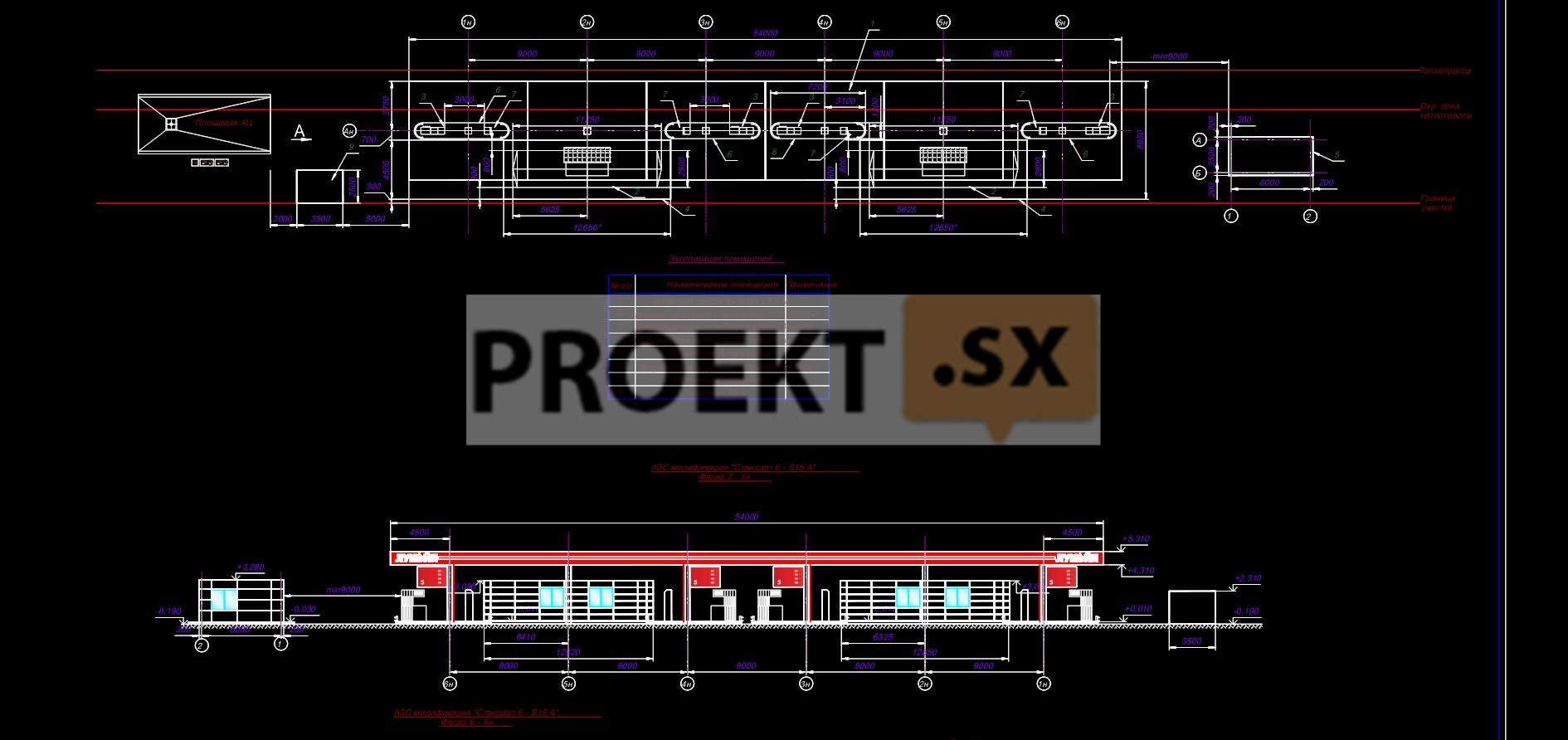

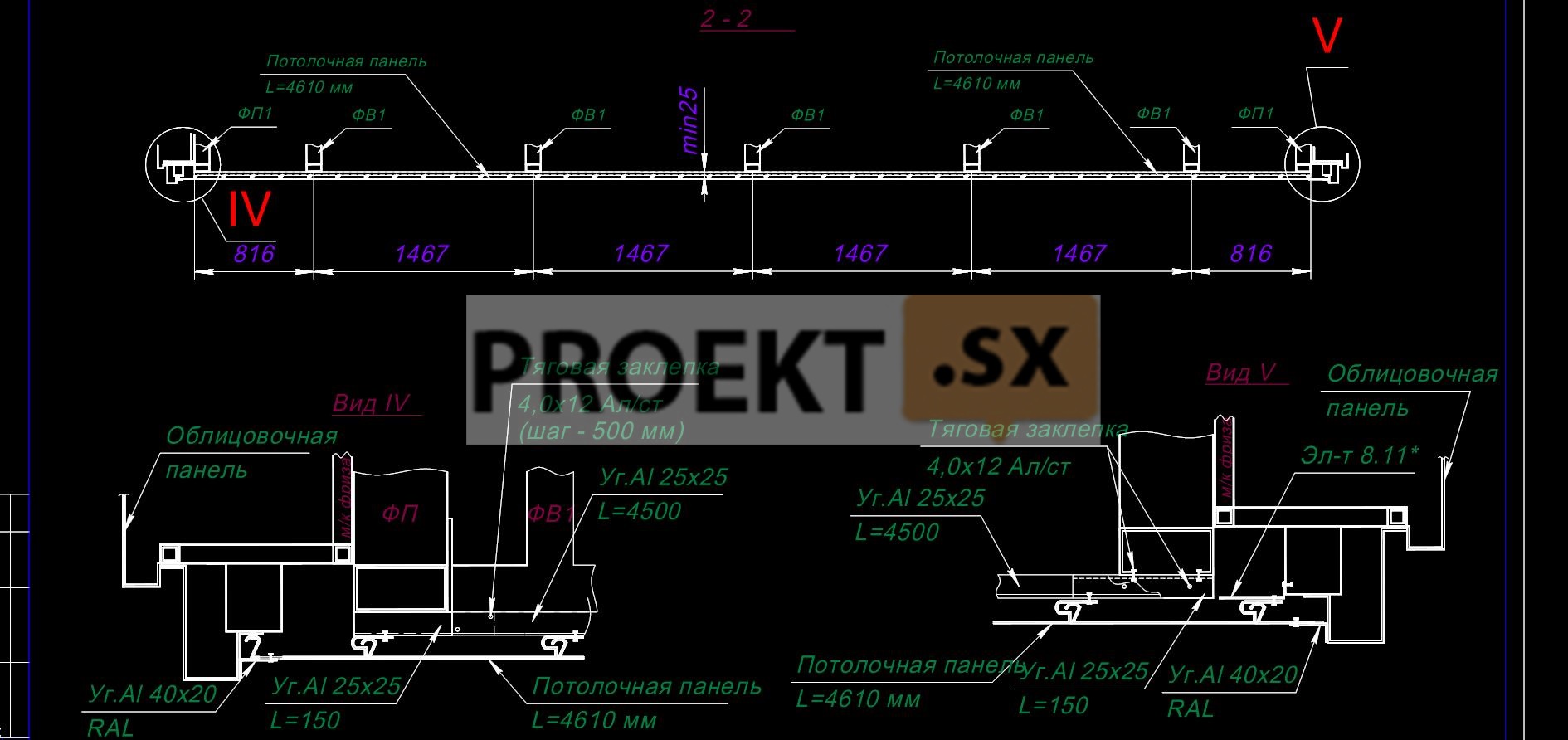

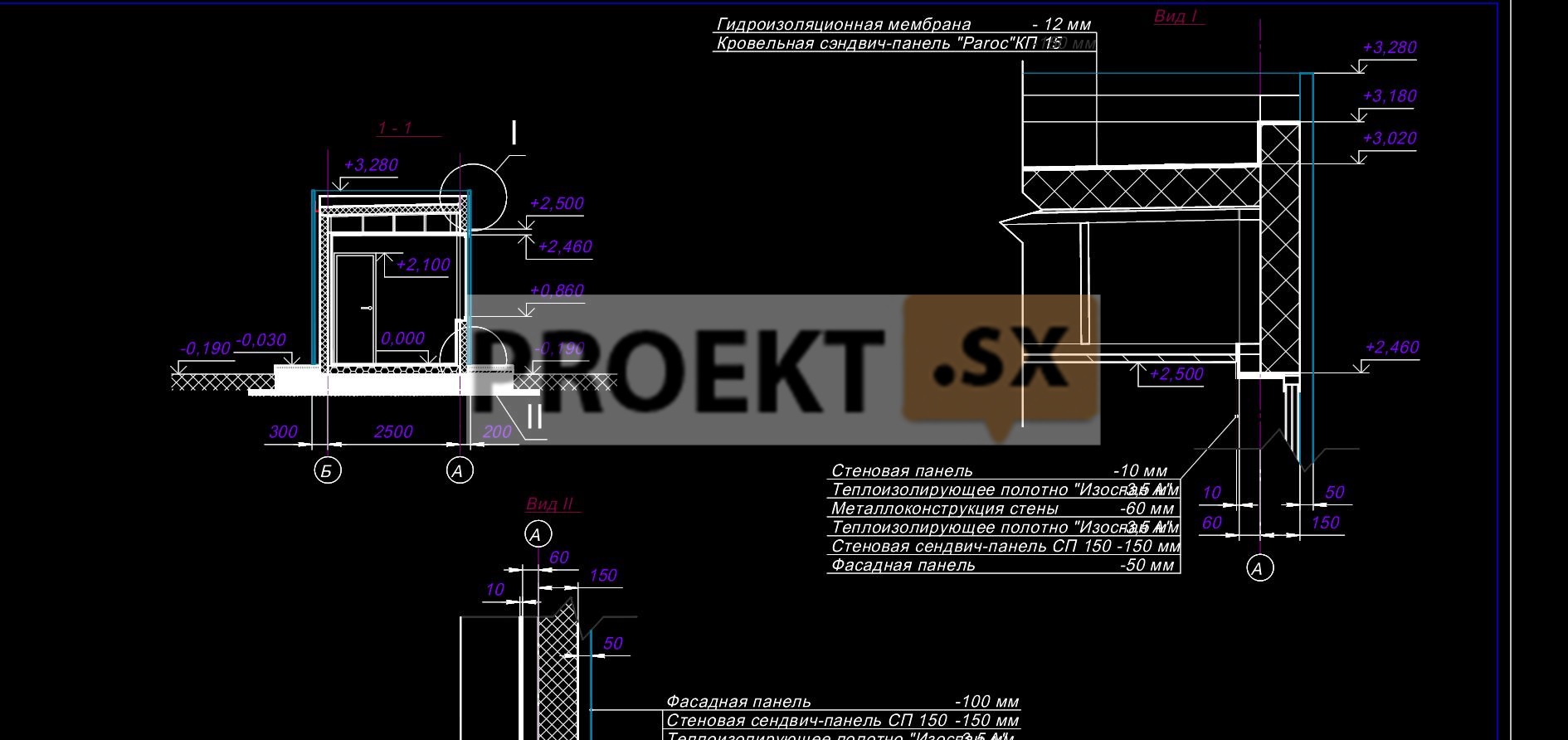

 Здание служебного блока; навес над заправочными островками, эстакада под топливопровод, наземные резервуары топлива и их ограждение запроектированы в стальных конструкциях. Стальные конструкции изготавливаются Производственным объединением «ПНСК». Служебный блок – быстровозводимое модульное здание, состоит из стального каркаса с наружными стенами и плитами покрытия из «сэндвич» - панелей. Здание - полной заводской сборки, поставляется на площадку строительства в готовом виде и устанавливается на фундаментную плиту. Навес длиной 54,0 м состоит из шести модулей «Стандарт 6». Конструктивная схема модуля – пространственная конструкция размером 9,0 х 7,5 х 0,9 м, состоящая из колоны и ферм взаимно - перпендикулярного направления. Продольная рама – Т-образная конструкция: двухконсольная ферма с вылетом консолей 4,5 м, опирается на колонну высотой 4,6 м. Продольная ферма состоит из двух полуферм раскосного типа, объединенных в единую конструкцию промежуточными связями. Колонны состоят из двух швеллеров, соединенных планками. Фермы поперечного направления – консольные, попарно закрепляются к продольной ферме. По периметру модуля ферма продольной рамы и поперечные фермы объединены в пространственную систему фермами периметра. Фермы запроектированы из замкнутых гнутосварных и прокатных профилей. Покрытие навеса – стальной профилированный настил. Жесткость диска покрытия обеспечивается частым креплением стального профнастила к стальным прогонам самонарезными болтами, и соединением листов профнастила между собой комбинированными заклепками. Устойчивость модуля обеспечивается заделкой колонн в фундаменты, пространственной системой ферм с жесткими узлами сопряжения, жестким диском покрытия. Расчет несущих стальных конструкций выполнен на программном комплексе SCAD. Резервуары топлива – наземные,  теплоизолированные, с ограждением из навесных алюминиевых композитных панелей по стальному каркасу. Фундаменты сооружений запроектированы из монолитного железобетона на естественном основании в соответствии с инженерно-геологическими изысканиями, выполненными на участке строительства. Фундамент служебного блока– плита мелкого заложения толщиной 300 мм. Предусмотрена защита от промерзания грунтов в основании плиты. Фундаменты под колонны навеса - отдельно стоящие столбчатые с анкерными болтами для крепления колонн; глубина заложения фундаментов - ниже глубины промерзания грунтов. Фундаменты под резервуары топлива – плиты толщиной 300 мм с закладными деталями для крепления резервуаров. Под всеми фундаментами проектом предусмотрено устройство подушки из среднезернистого песка с уплотнением до ск = 1,65 т/м3 толщиной от 0.50 до 1,0 м. Материал фундаментов – бетон класса В15, арматура класса АIII. Грунтовые воды в период изысканий зафиксированы на глубине 1,5 – 2,0 м от поверхности земли. Грунтовые воды не агрессивны по отношению к бетону нормальной проницаемости. Относительная отметка 0,000 соответствует абсолютной отметке 2,950 м.
