Объемно-планировочные решения

Проектируемое здание имеет в плане размеры 66.2х59.5 м. Высотная отметка здания соответствует высотным отметкам, предполагаемым на стадии ПП, и составляет 17.9 м от планировочной отметки земли. Вход в здание организован с проектируемой площади со стороны проспекта. Со стороны северо-западного фасада организована временная автостоянка на 25 автомашин, в том числе 3 места для автомашин маломобильных групп населения (МГН). Функционально помещения бассейна разделены по уровням: На отм. –3.900 располагаются технические помещения для обслуживания бассейна (помещения химводоочистки), комнаты отдыха персонала с раздевалками и душевыми, инвентарные, комната дежурного сантехника, комната дежурного электрика. На отм. –2.700 располагаются технические помещения для инженерных коммуникаций бассейна (венткамера, водомерный узел, комната хранения химреагентов, помещение установки аварийного генератора). На отм. –0.900 располагаются вестибюльная зона с холлом, комнатой охраны, гардеробом, диспетчерской, санузлами, санузлом для МГН, стойка рецепции и лифт для МГН, киоск по продаже сопутствующего спортинвентаря. На отм. ±0.000 располагаются три чаши: одна размером 25,6х25м. и две чаши, размером 12,5х 7,5м., раздевальни с душевыми с расчетом на все чаши, помещения для сушки купальных принадлежностей, раздевальни и душевые для МГН на 2 человека, раздевальни для тренеров и судей с душевыми, судейская, залы «сухого» плавания и хореографии с инвентарными, помещение дежурной медсестры с окнами на обходные дорожки, лаборатория, комнаты хранения уборочного инвентаря, инвентарные на обходных дорожках. На отм. +4.200 располагаются помещения администрации, кафе на 48 посадочных мест, кабинет врача с комнатой ожидания. На отм. +8.400 располагаются помещения администрации, санузлы, комната хранения уборочного инвентаря. На отм. +12.600 располагаются приточно-вытяжная и вытяжная венткамеры, машинный и котельный зал, ГРЩ, техническое помещение. Выделяется 3 типа конструкции кровли: 1. Эксплуатируемая кровля (отм. +17.000): ж/б плита, бетонная уклонообразующая стяжка, защитный слой геотекстиль, кровельный ковер, разделительный слой-геотекстиль, утеплитель Пеноплекс,разделительный слой-геотекстиль, выравнивающая щебеночно-песчаная стяжка, тротуарная плитка. 2. Битумно-полимерная кровля по ж/б плите: пароизоляция из Ютофол, керамзитовая разуклонка, теплоизоляционные плиты ISOVER, кровельно-гидроизоляционный ковер на основе ПВХ мембраны ПЛАСТФОИЛ. 3. Битумно-полимерная кровля по металлическому профилированному листу (по фермам): пароизоляция из Ютофол, керамзитовая разуклонка, теплоизоляционные плиты ISOVER, кровельно-гидроизоляционный ковер на основе ПВХ мембраны ПЛАСТФОИЛ. Профилированный настил (Н75-750х08), крепится к прогонам, самонарезающими болтами, вертикальными и горизонтальными связями в уровне верхних поясов ферм. Прогоны с шагом 3,0м выполнены из гнутосваренных профилей прямоугольного сечения (200х100х6). Связи - из гнутосваренных профилей квадратного сечения(100х4). Крепление прогонов к фермам(180х140х8) осуществляется на болтах М16. Крепление опорных стоек ферм к ж/б колоннам предусмотрено на закладные детали с анкерными болтами М24. Перегородки: газобетонные блоки 200мм., ГКЛ по металлокаркасу; в помещениях с влажным режимом (раздевальные, помещения бассейнов) - пазогребневые гидрофобизированные плиты 100мм (в два слоя); - влагостойкий ГКЛ по металлокаркасу; в помещениях с мокрым режимом (душевые) - пазогребневые гидрофобизированные плиты 100мм (в два слоя), обработанные обмазочной гидроизоляцией Ceresit CR 65, пр-во фирмы CERESIT , влагостойкий ГКЛ по металлокаркасу. Отделка помещений Отделка чаш и обходных дорожек бассейнов осуществляется специальной керамической плиткой, сертифицированной для данных целей. Во всех влажных помещениях предусмотрен (см. ведомость отделки) подвесной реечный потолок (алюминиевый, влагостойкий).

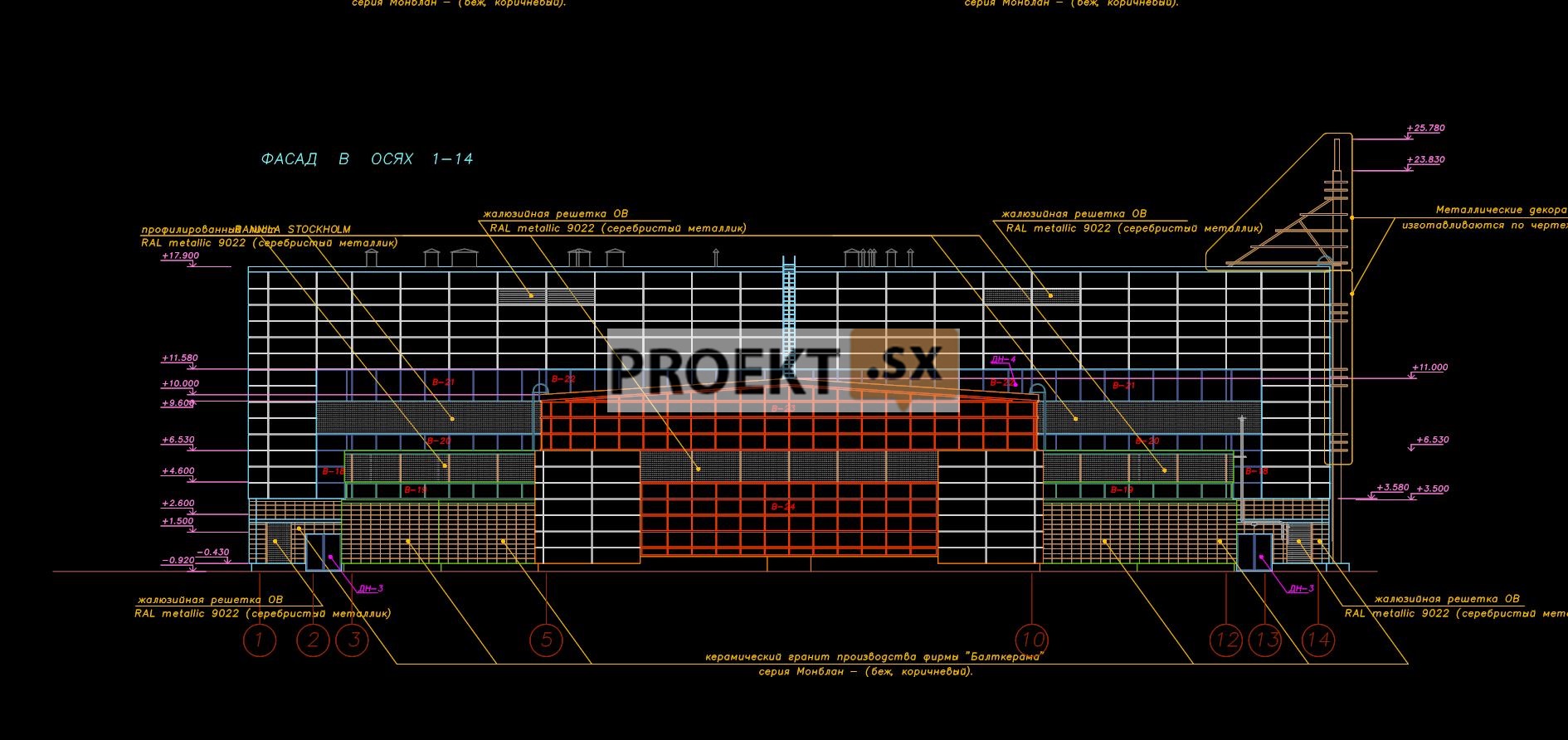

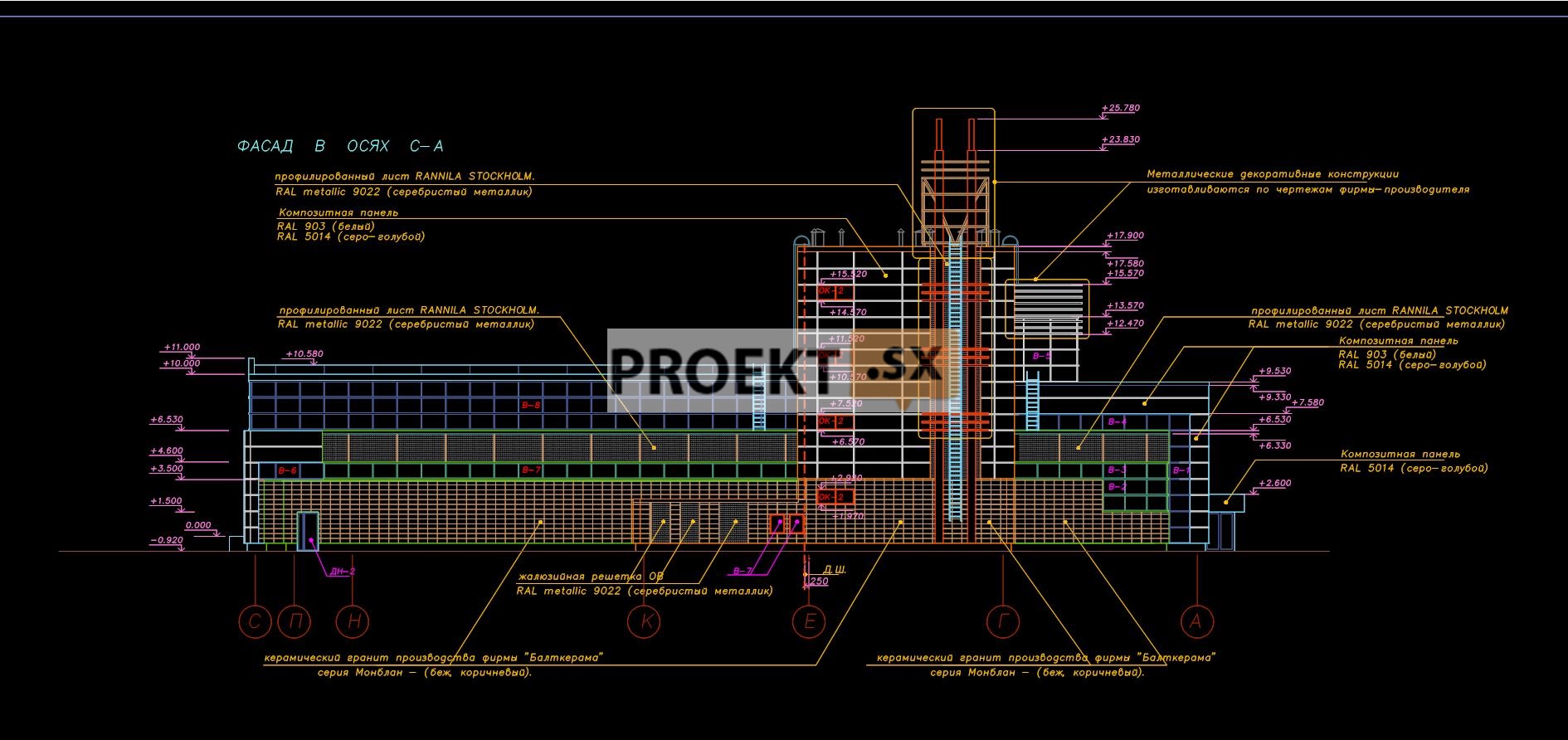

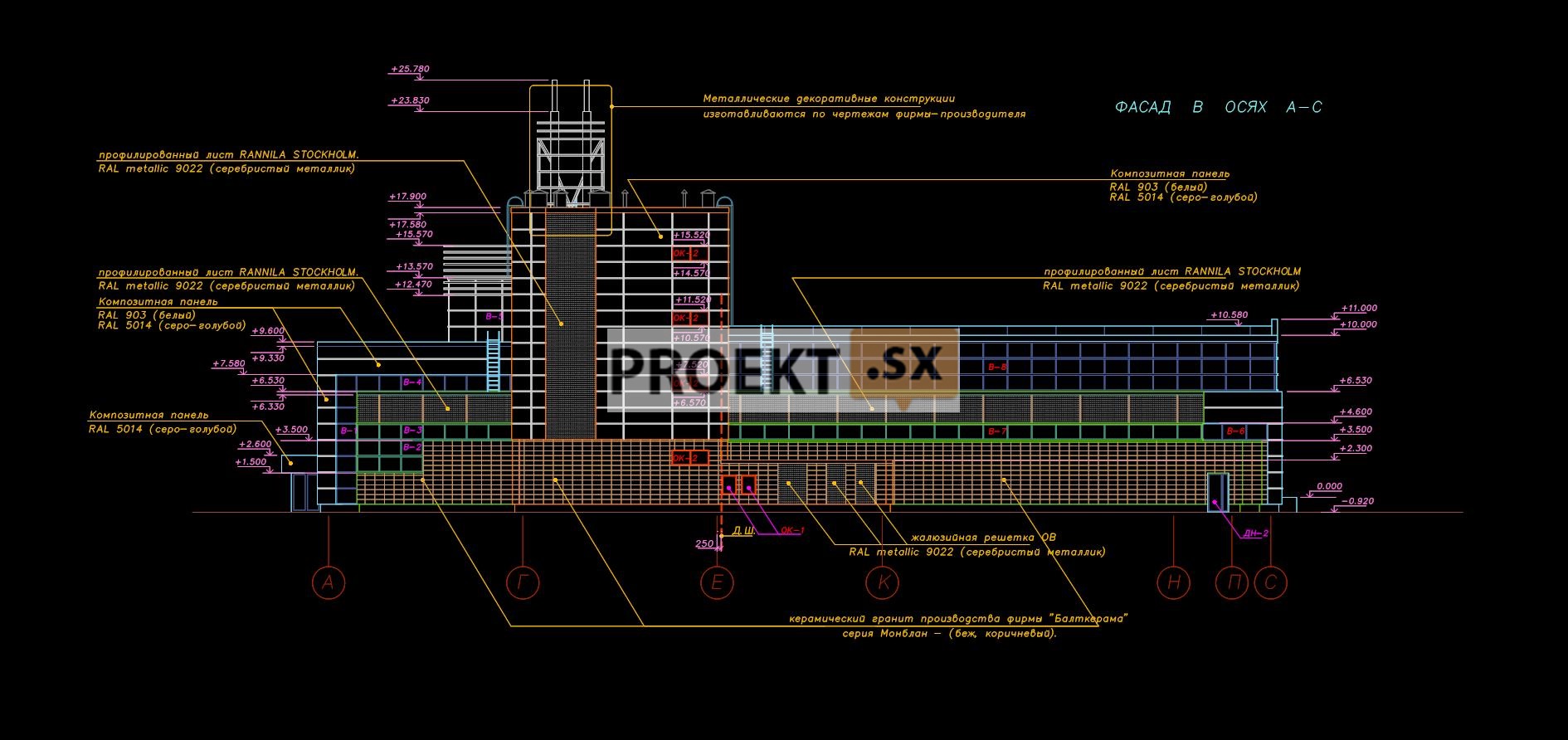

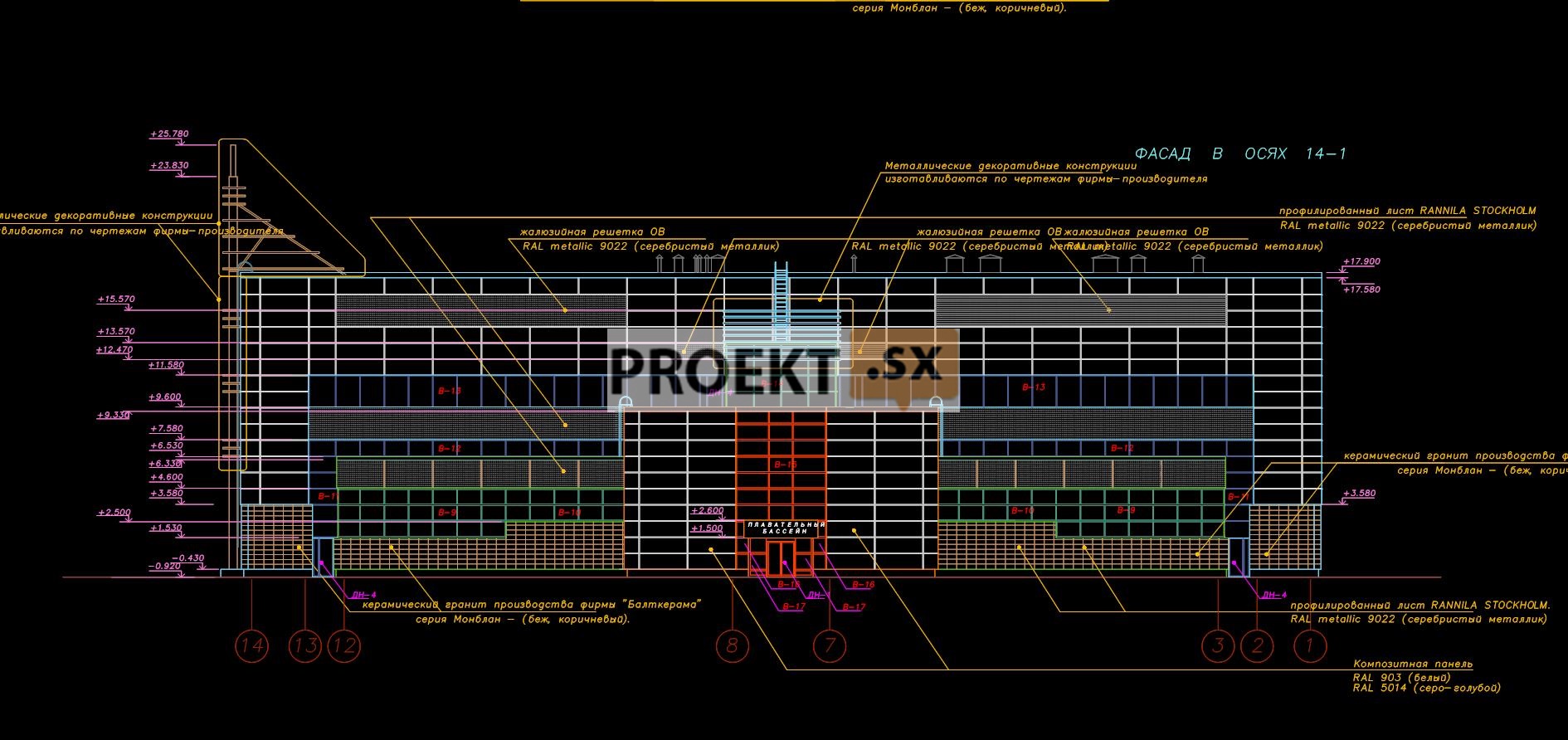

Архитектурное решение фасадов

Архитектурное решение фасадов проектируемого здания соответствует стилистике спортивных сооружений. В решении фасадов применяются современные энергосберегающие материалы и конструкции. Наружное ограждение: - в качестве наружных ограждающих конструкций, до отметки +4,050, предусматривается самонесущая стена из полнотелого кирпича, толщиной 250мм., опирающаяся на ж/б подпорную стенку. К кирпичной стене крепится подсистема вентилируемого фасада ИС-5КН фирмы ИСМ-фасад .Облицовочный материал - керамогранитные плиты; - выше отметки +4,050- вентилируемый фасад системы «ИСМ-фасад» с применением композитных облицовочных панелей (В качестве облицовки главного входа в здание, а также объемов эвакуационных лестниц). Основа - навесные панели «сэндвич» по типу Армакс, светлых тонов, толщиной 150мм. Крепление сэндвич-панелей осуществляется к металлическому выравнивающему каркасу с помощью стальных шпилек; - витражные конструкции и окна - двухкамерные стеклопакеты. По всему периметру здания кровля имеет ограждения в виде парапетов.

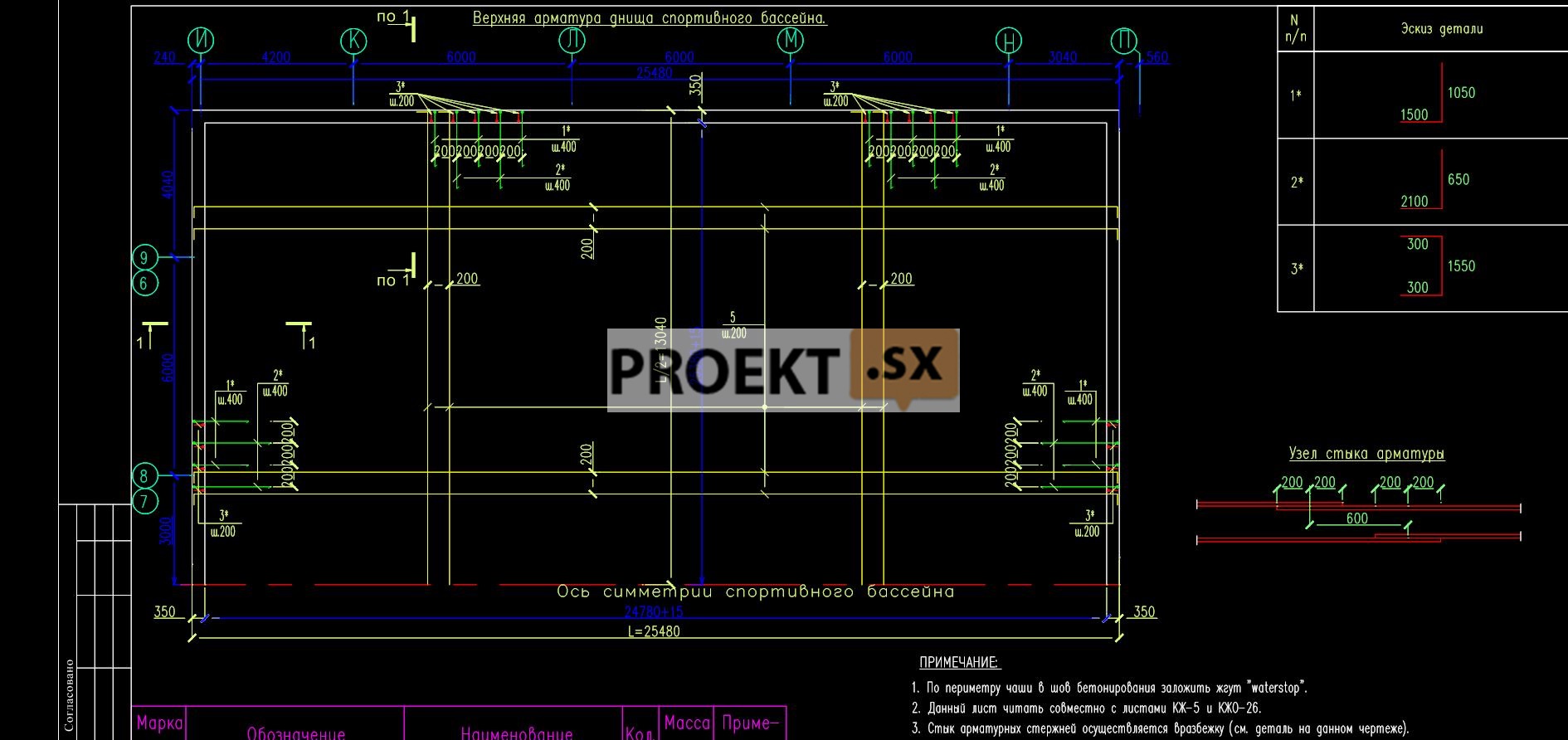

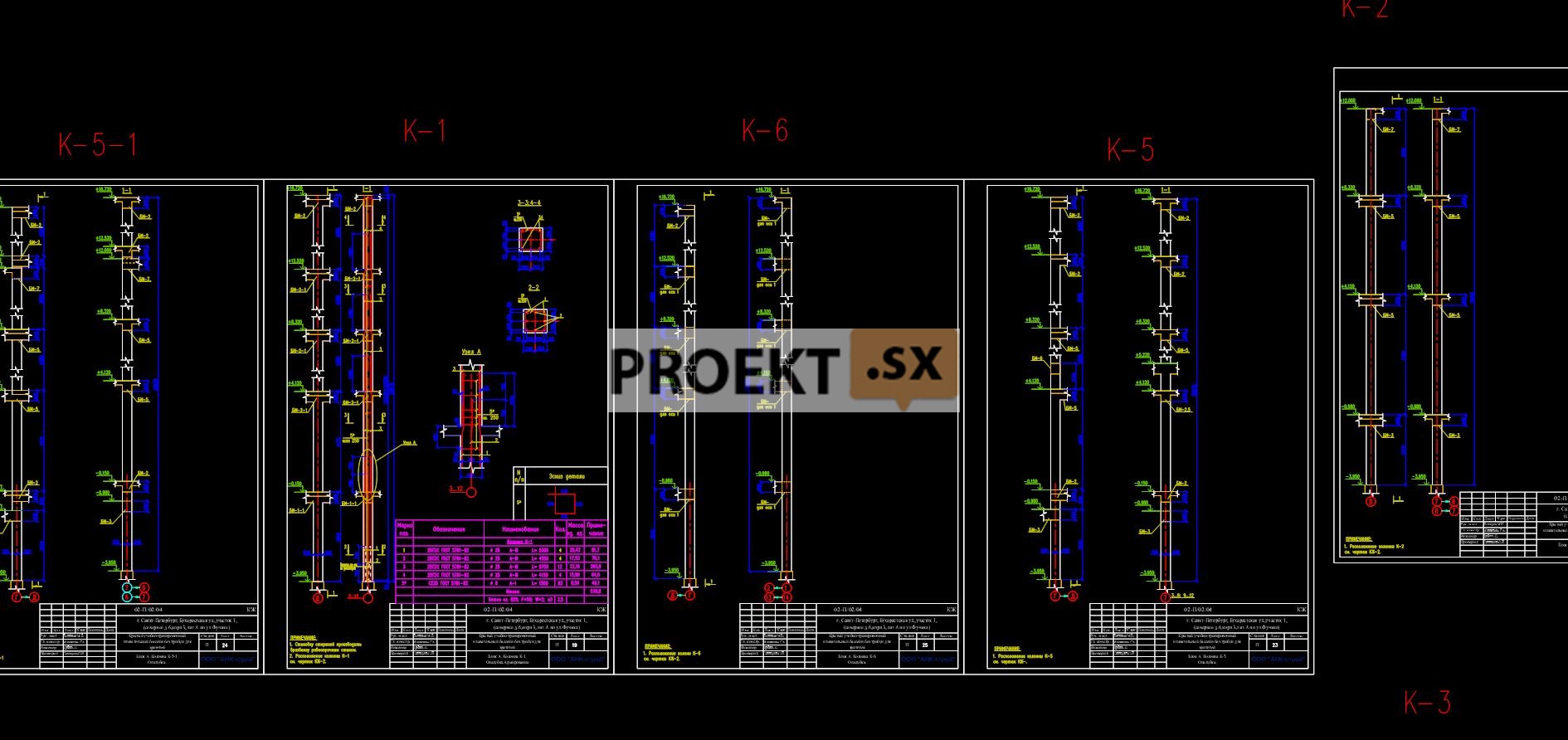

 КОНСТРУКЦИИ ЗДАНИЯ

Принятые в проекте конструктивные решения обеспечивают конструктивную надежность здания, требуемую теплозащиту здания, пожаробезопасность, а также уровень акустического комфорта в соответствии со СНиП 2.08.01-89*, СНиП II-12-77, СНиII II.3-79***, СНиП II-22-81. Все нагрузки и воздействия приняты по СНиП 2.01.07-85*. Снеговая нагрузка S принята 1,8 кПа (3 район). В местах перепада высот покрытия величина S принята с коэффициентом, учитывающим снеговые мешки. Нормативное значение ветрового давления W = 0,30 кПа (СНиП 2.01.0182 – II район). - Расчетная среднемесячная температура –26оС (СНиП 2.01.01-82). Глубина промерзания d = 1,45м. Полезная нормативная нагрузка на перекрытия – 4,0 кПа, 2,0 кг/м2. Класс здания – II. Степень огнестойкости – II. Чертежи разработаны в соответствии с нормативными документами: СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.03-85* «Свайные фундаменты», СНиП 2.02.01-85 «Основания и фундаменты», СНиП 3.02.01-87* «Земляные сооружения. Основания и фундаменты» СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87* «Несущие и ограждающие конструкции», СНиП 11-23-81* «Стальные конструкции. Совместный расчет здания с основанием производился с помощью программного комплекса SCAD (Structure CAD@11.1). По результатам расчета максимальная величина осадки 16,4мм. Крена здания нет. Коэффициент запаса устойчивости системы – 5,8.

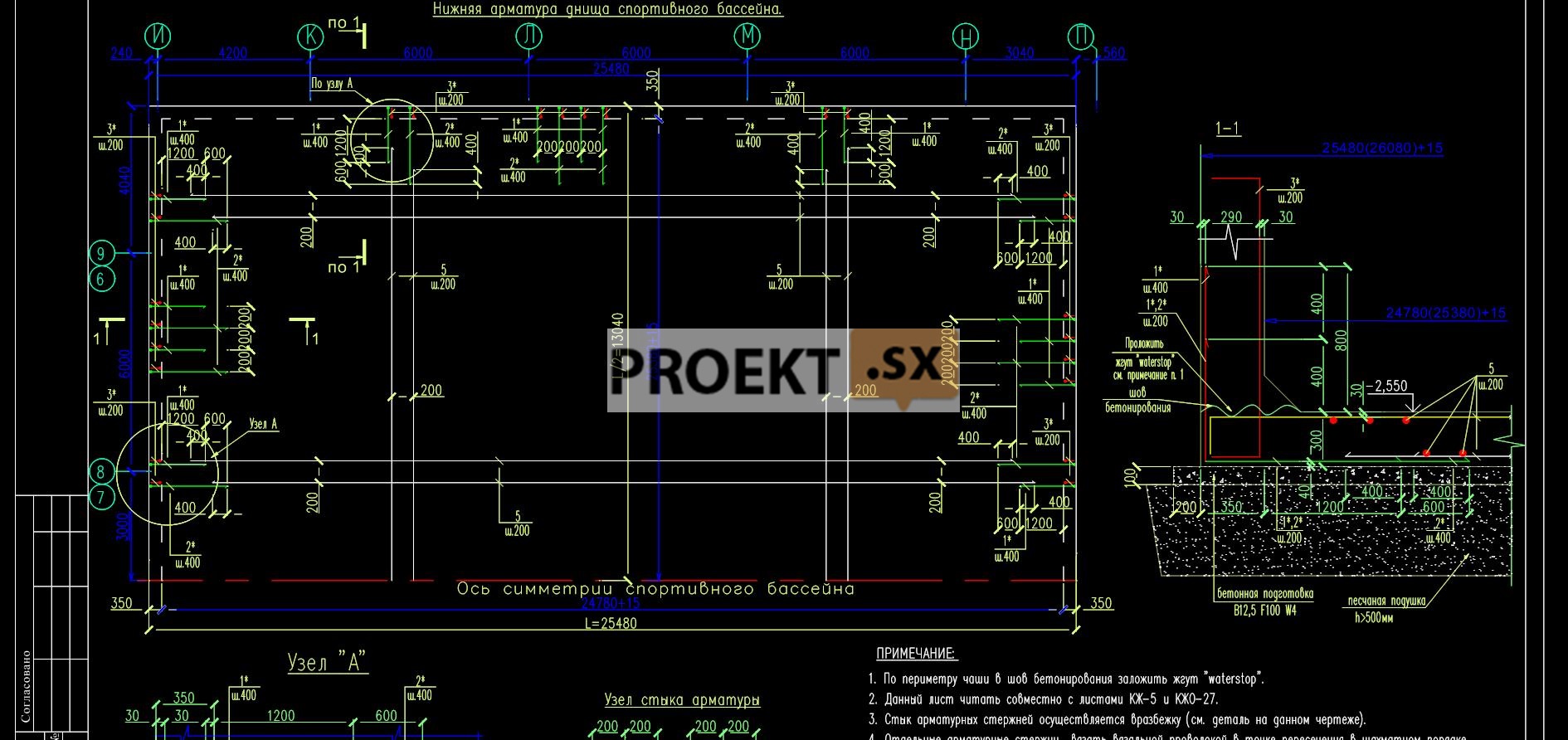

 Конструкции ниже 0.000

 В геологическом строении площадки в пределах глубины бурения (20,0-22,0 м) принимают участие четвертичные отложения: техногенные (tg IV), морские и озерные (m,l IV), озерно-ледниковые Балтийского ледникового озера (lg III b), ледниковые лужской морены (g III lz) и озерно-ледниковые лужского и московского горизонтов (lg III lz и lg II ms). Техногенные отложения (tg IV) насыпные грунты, (ИГЭ 1) мощностью от 1,6-2,1 м в пределах участка представлены песками и супесями с включением гравия, обломков кирпичей, древесины с растительными остатками. Потери при прокаливании образцов насыпных грунтов составляют 1-3 %. Абс. отметки подошвы насыпных грунтов составляют 3,8-3,1 м. Морские и озерные отложения (m,l IV) представлены песками пылеватыми средней плотности насыщенными водой (ИГЭ 2), среднезаторфованными грунтами насыщенными водой (ИГЭ 3), супесями пылеватыми с редкими растительными остатками пластичными ( ИГЭ 4) и суглинками легкими пылеватыми неяснослоистыми текучепластичными, по СВ мягкопластичными (ИГЭ 5) . Подошва морских и озерных отложений вскрыта на глубинах 3,6-4,1 м, на абс. отметках 1,7 – 0,8 м. Мощность отложений составляет 1,8-3,5 м. Озерно-ледниковые отложения ледникового озера (lg III b) представлены суглинками тяжелыми пылеватыми ленточными текучими, по СВ очень мягкопластичными (ИГЭ 6) и легкими пылеватыми слоистыми текучепластичными, по СВ мягкопластичными ( ИГЭ 7). Подошва озерно-ледниковых отложений подсечена на глубинах 10,5-11,7 м, на абс. отметках минус 4,9 – минус 6,9 м, мощность составила 6,5-8,1 м. Озерно-ледниковые отложения лужского горизонта (lg III lz) представлены супесями пылеватыми с прослоями песка пластичными (ИГЭ 8) и песками пылеватыми плотными с прослоями супеси насыщенными водой (ИГЭ 9). Подошва озерно-ледниковых отложений подсечена на глубинах 15,0-17,2 м, на абс. отметках минус 9,7– минус 11,6 м, мощность составила 3,7-6,7 м. Ледниковые отложения лужской морены (g III lz) представлены супесями пылеватыми с гравием, галькой с гнездами песка пластичными, по СВ тугопластичными (ИГЭ 10), супесями пылеватыми с гравием, галькой с гнездами песка твердыми, по СВ полутвердыми (ИГЭ 11). В скважинах 9681-9683 ледниковые отложения пройдены до глубин 20,0-22,0 м, до абс. отметок минус 14,8- минус 16,7 м. Вскрытая мощность составила 3,7-7,0 м. В скважинах 9684 и 131 подошва отложений подсечена на глубине 18,5 м, на абс. отметках минус 13,2 – минус14,0 м, мощность отложений составила 2,7-2,9 м. Озерно-ледниковые отложения московского горизонта представлены суглинками легкими пылеватыми слоистыми тугопластичными, по IL и СВ (ИГЭ 12). Отложения пройдены до глубины 20,0 м, до абс. отметок минус 14,7- минус 15,5 м. Вскрытая мощность отложений составила 1,5 м. Как следует из материалов изысканий, в соответствии с приложением Б СП 11-105-97 площадка строительства по категории сложности инженерно-геологических условий может быть отнесена: - по числу выделенных инженерно-геологических элементов - к III; - по существенному изменению характеристик грунтов - ко II; -по отсутствию инженерно-геологических процессов, специфических грунтов и техногенных воздействий – к I. Как следствие, категория сложности по фактору, влияющему на принятие проектного решения, должна быть определена как II. Грунты, слагающие участок, характеризуются следующими строительными свойствами: Насыпные грунты неоднородны по составу и плотности сложения, содержат включения грубообломочного материала, органику, проявляют пучинистые свойства. Пески пылеватые (ИГЭ 2) и супеси пылеватые (ИГЭ 4) при нарушении естественного сложения под действием динамических нагрузок переходят в плывунное состояние, по результатам вибродинамического зондирования являются динамически неустойчивыми грунтами. Заторфованные грунты (ИГЭ 3) значительно и неравномерно сжимаются под действием внешних нагрузок, обладают пучинистыми свойствами. Суглинки (ИГЭ 5, 6) являются тиксотропными грунтами, влияние механических воздействий и динамических нагрузок приводит к нарушению естественного сложения со снижением несущей способности. По относительной деформации пучения в соответствии с ГОСТ 25100-95 пески пылеватые (ИГЭ 2) и суглинки (ИГЭ 5, 6) относятся к сильно – и чрезмернопучинистым, супеси (ИГЭ 4) к среднепучинистым грунтам. В гидрогеологическом отношении рассматриваемый участок характеризуется наличием грунтовых вод со свободной поверхностью, и напорных вод. Грунтовые воды со свободной поверхностью приурочены к насыпным и заторфованным грунтам, пескам и песчано-пылеватым прослойкам в морских и озерных и озерно – ледниковых глинистых грунтах. В период производства буровых работ грунтовые воды со свободной поверхностью были зафиксированы на глубинах 1,8-2,3 м. на абс. отметках 3,4-3,0 м. В скважине 131, пробуренной в марте 1988 г., грунтовые воды зафиксированы на глубине 0,2 м, на абс. отметке 4,3 м.
