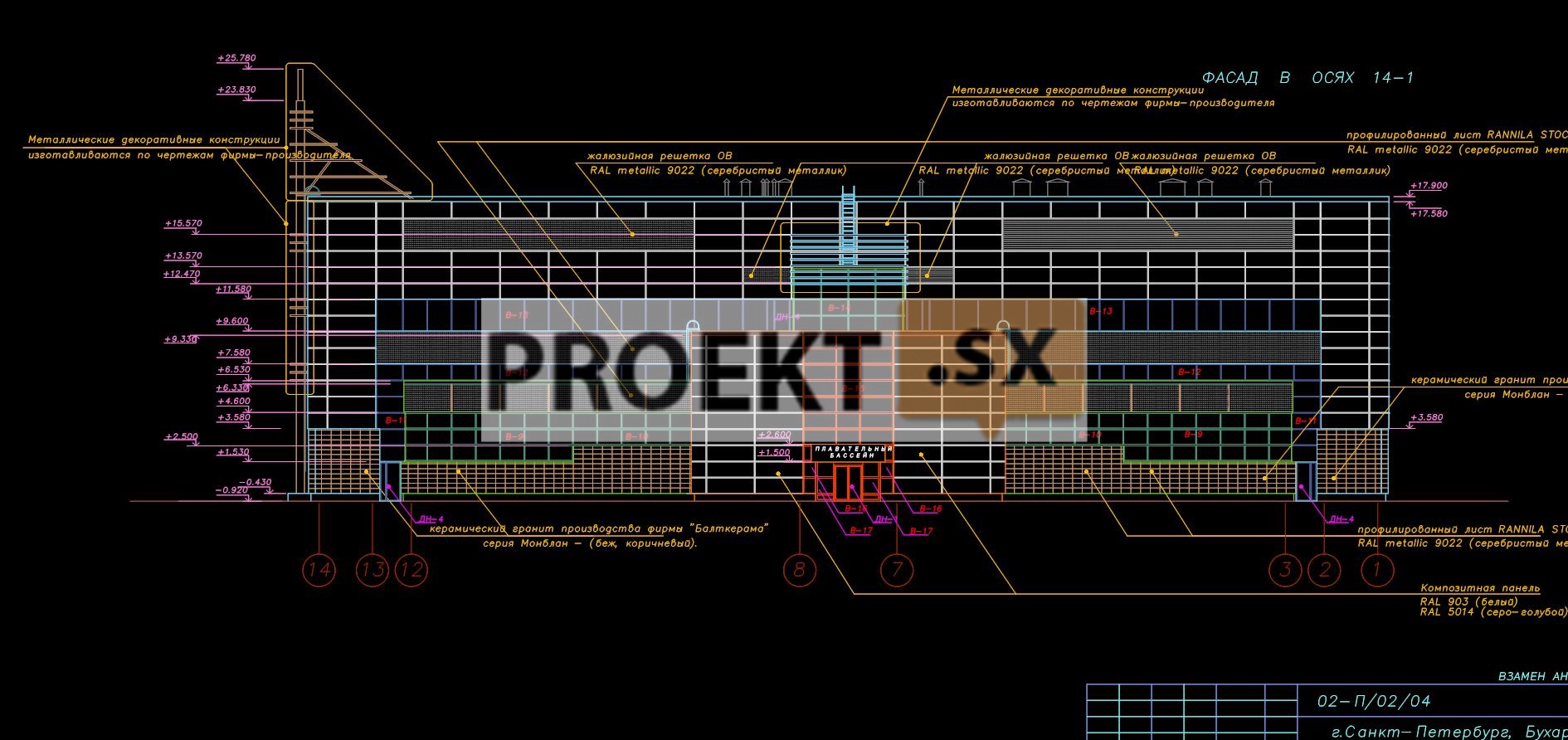

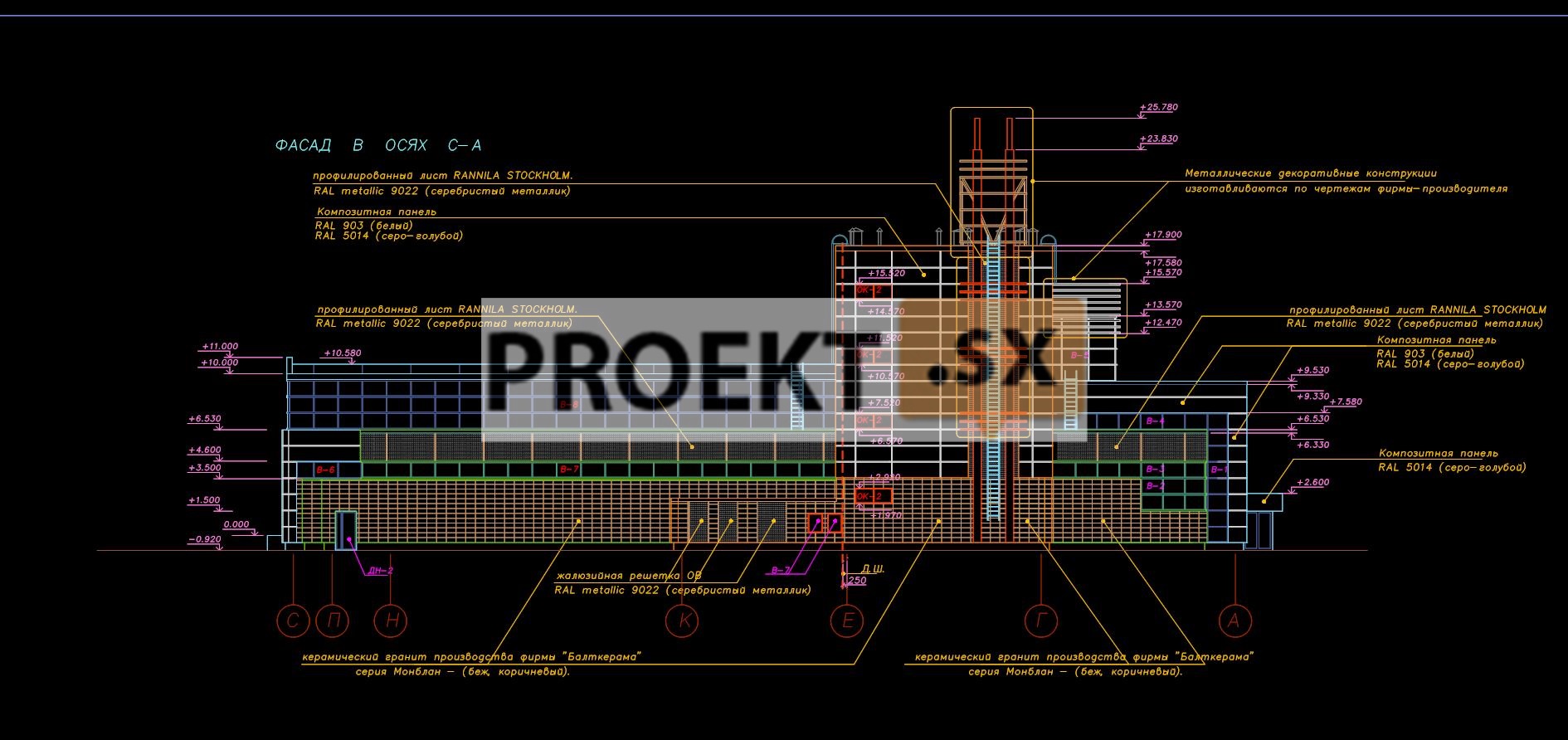

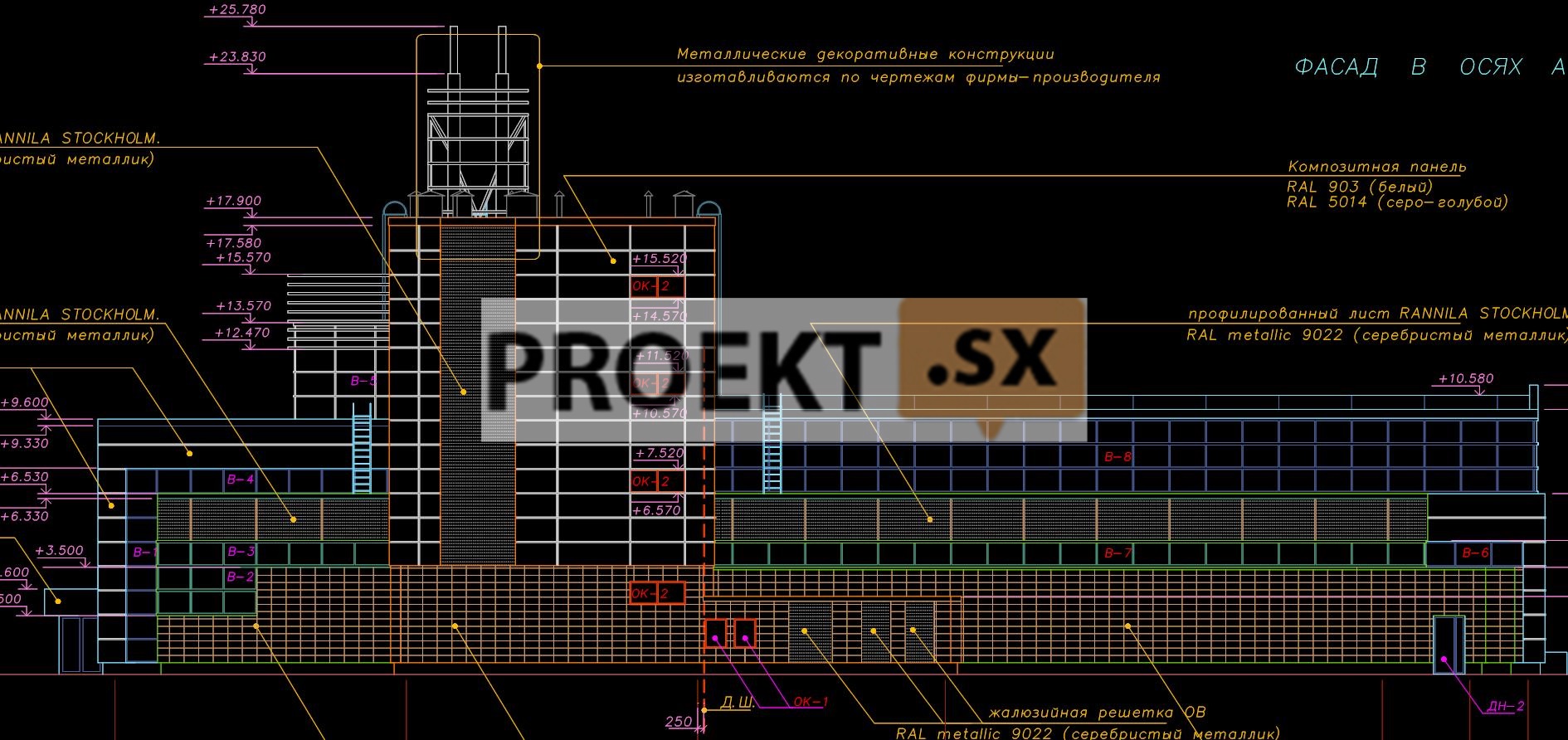

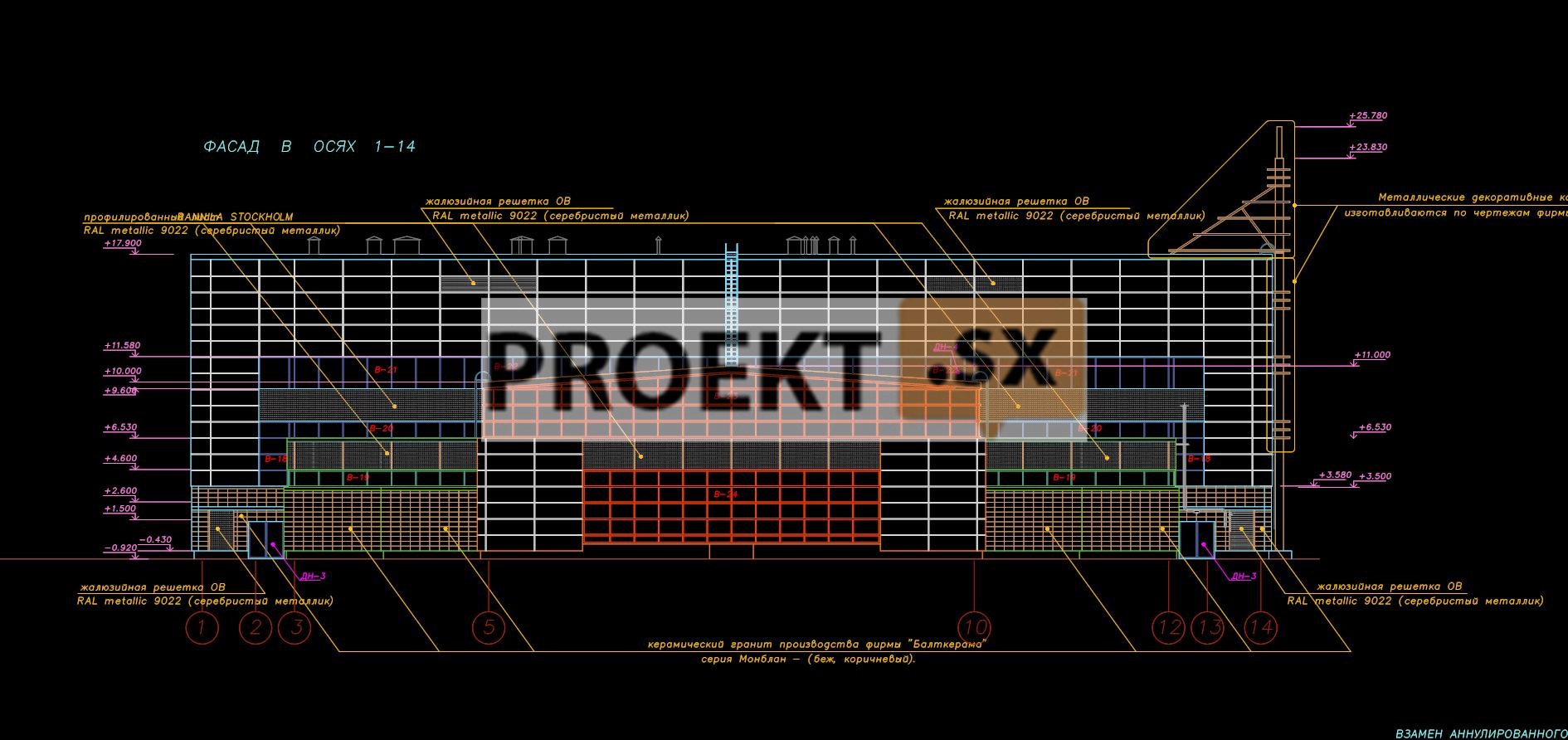

Архитектурные и объемно-планировочные решения.

Запроектированный корпус плавательного бассейна без трибун для зрителей – отдельно стоящее 1-2-4-этажное здание с разной конфигурацией покрытия. Здание с подвалом, ломанного прямоугольного очертания в плане с размерами в крайних осях 58.20х65.40м. За относительную отметку 0,000 принят уровень чистого пола 1-ого этажа. Наибольшая высота вертикальной плоскости фасада от планировочной отметки земли до верха парапета составляет 18.82м, что не превышает максимальную высоту (40.0м) зданий, расположенных в глубине квартала зоны ТР0-1 данного земельного участка. Функционально и конструктивно здание разделено на два блока. Один блок включает спортивные залы с группой вспомогательных и сопутствующих помещений, бытовые помещения, административные помещения, помещения общественного питания и технический этаж. Другой блок включает три чаши бассейнов. В подвальном этаже запроектированы помещения технического обслуживания бассейнов (водоподготовка, дозаторная химических реагентов), гардеробные с душевыми (отдельно для администрации и персонала), комнаты отдыха, генераторная, инвентарные, венткамера, форкамера, водомерный узел, помещения инженерных коммуникаций, подсобные помещения. На первом этаже запроектированы холл со стойкой администратора и кассой, помещение охраны, гардероб для посетителей, диспетчерская, раздевальни с душевыми (мужские, женские и детские), залы с чашами бассейна, раздевальни тренеров и судей, тренажерный зал, кабинет медсестры, лаборатории, зал подготовительных занятий, судейская, загрузочная кафе, технические и вспомогательные помещения. На втором этаже запроектирован холл, помещения администрации, кафе на 48 посадочных мест, кабинет врача с ожидальной, санузлы. На третьем этаже – административные помещения, санузлы. На четвертом техническом этаже – венткамеры, форкамера, котельный и машинный залы, ГРЩ, технические помещения. Для эвакуации и связи между этажами запроектированы лестничные клетки Л1 и Н2. В здании предусмотрена установка пассажирских лифтов грузоподъемностью 400 кг и двух малых грузовых подъемников грузоподъемностью по 100 кг. Стены наружные – от планировочной отметки земли до отметки 0.000 - монолитные железобетонные толщиной 250мм с утеплением пеноплексом и последующей отделкой керамогранитом на клеевом растворе. Стены наружные с отметки 0.000 до отметки плюс 3.970м – кирпичные толщиной 250мм с утеплением минераловатными плитами и последующей отделкой керамогранитом по системе «вентилируемый фасад». Стены наружные выше отметки плюс 3.970м – витражи и система навесных самонесущих «сендвич»-панелей с отделкой фасадными кассетами. Перегородки – кирпичные, газобетонные блоки, гипсокартонные (простые и влагостойкие) по металлическому каркасу с минераловатным заполнением, пазогребневые (простые и влагостойкие). Окна и витражи – алюминиевые профили с заполнением стеклопакетами. Двери – металлопластиковые и металлические, служебные и деревянные, остекленные и глухие, в противопожарном и обычном исполнении, индивидуального изготовления и по ГОСТам. Покрытие - плоская и двухскатная, совмещенная утепленная. Кровля – из рулонных материалов, отдельные эксплуатируемые участки – с защитным покрытием тротуарной плиткой. Водосток – внутренний. Наружная отделка здания – керамогранитные плиты, алюминиевые композитные облицовочные панели. Отделка помещений и полы – в соответствии с назначением помещений: полы – гранит, керамогранит, бетонные, керамическая плитка, линолеум ТЗИ, ковролин без ворсовый. Конструкция полов в залах бассейнов предусмотрена по системе «теплые полы»; стены – керамическая, полимерная или стеклянная плитка, штукатурка, водоэмульсионная краска; потолки - водоэмульсионная краска; подвесные и подшивные потолки – реечные, алюминиевые и типа «Armstrong». Предусмотрены мероприятия по обеспечению доступности здания для инвалидов и маломобильных групп населения: размеры входного тамбура приняты глубиной не менее 1.50м и шириной не менее 2.20м; ширина коридоров - не менее 1.60м; покрытие полов выполнено материалами, не допускающими скольжение, рулонные материалы – без ворсовое; в вестибюльной зоне и на обходной дорожке лечебно-оздоровительного бассейна запроектированы подъемники; ширина дверных и открытых проемов - не менее 0.9м. Дверные проемы не имеют порогов, перепад пола по высоте в проемах входных дверей составляет не более 0.02м; дверные полотна дверей запроектированы со смотровыми панелями с антивандальным остеклениемм и с защитной металлической полосой по низу полотна двери; предусмотрены санузлы со специально оборудованными кабинами; ширина путей движения по участку - не менее 2.00 м; уклоны пешеходных дорожек и тротуаров не превышают 5% в продольном направлении и 1% - в поперечном направлении; предусмотрены участки тротуаров с пониженным поребриком, высота бортового камня на перепадах высот не превышает 0.05 м; для личного автотранспорта инвалидов зарезервированы 3 места на автостоянке.

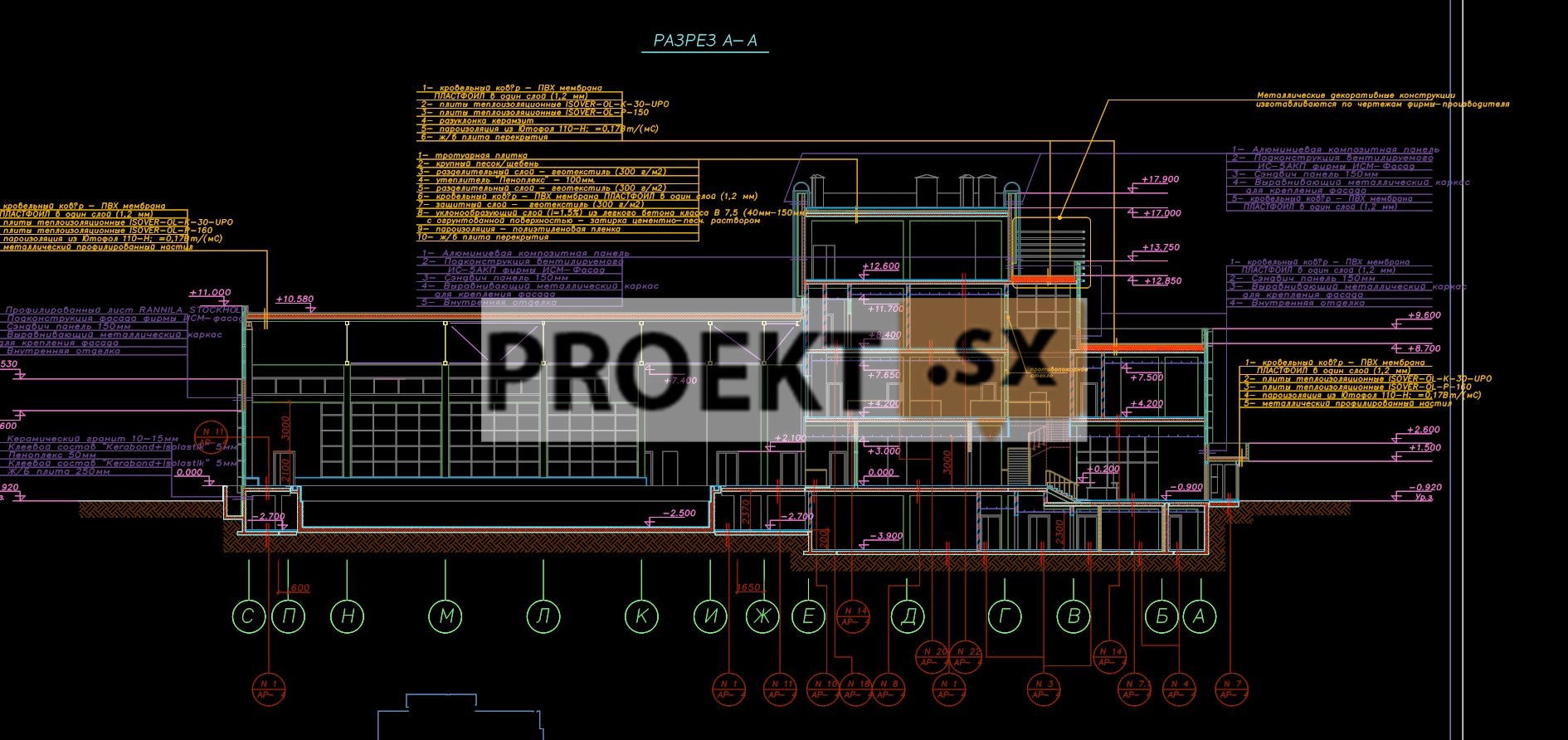

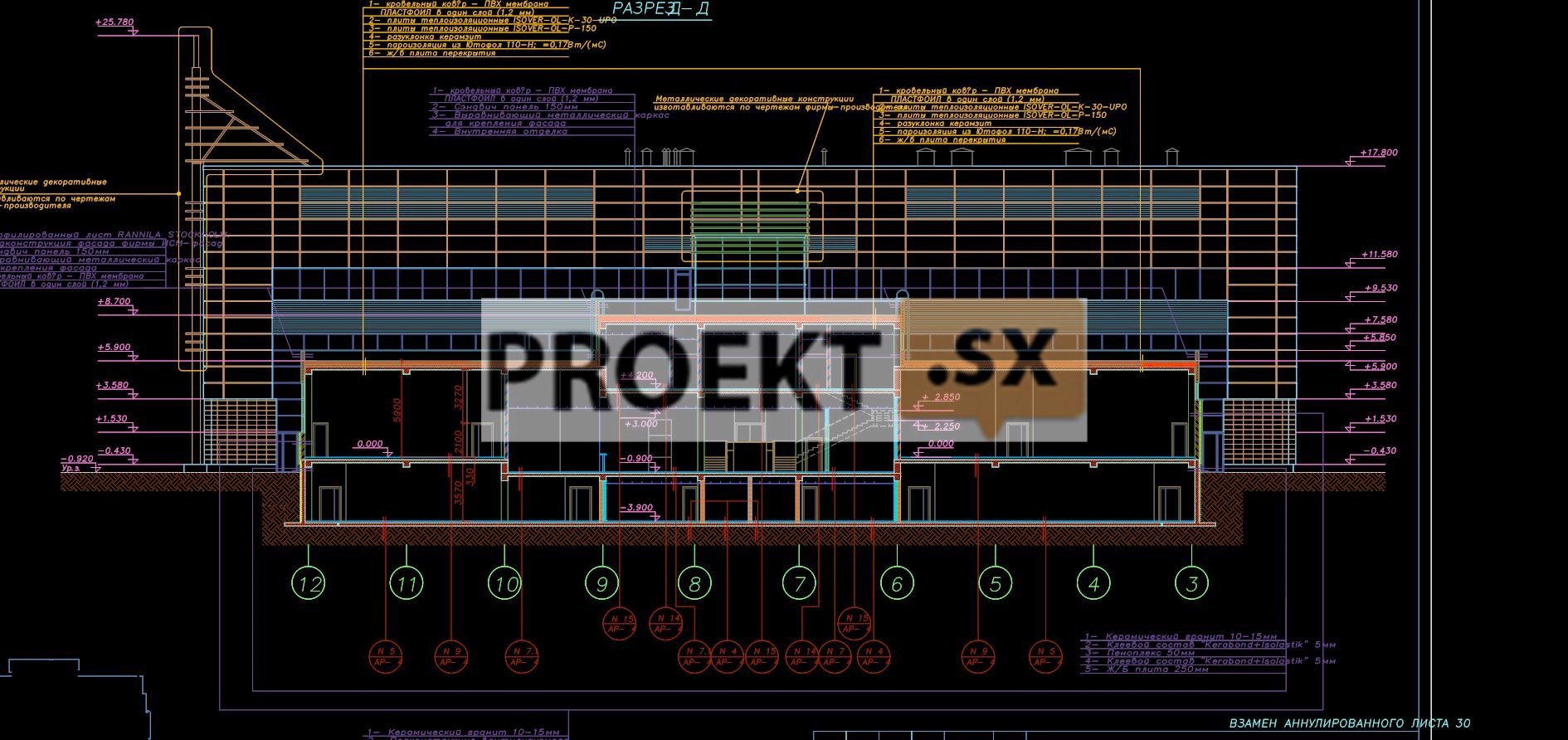

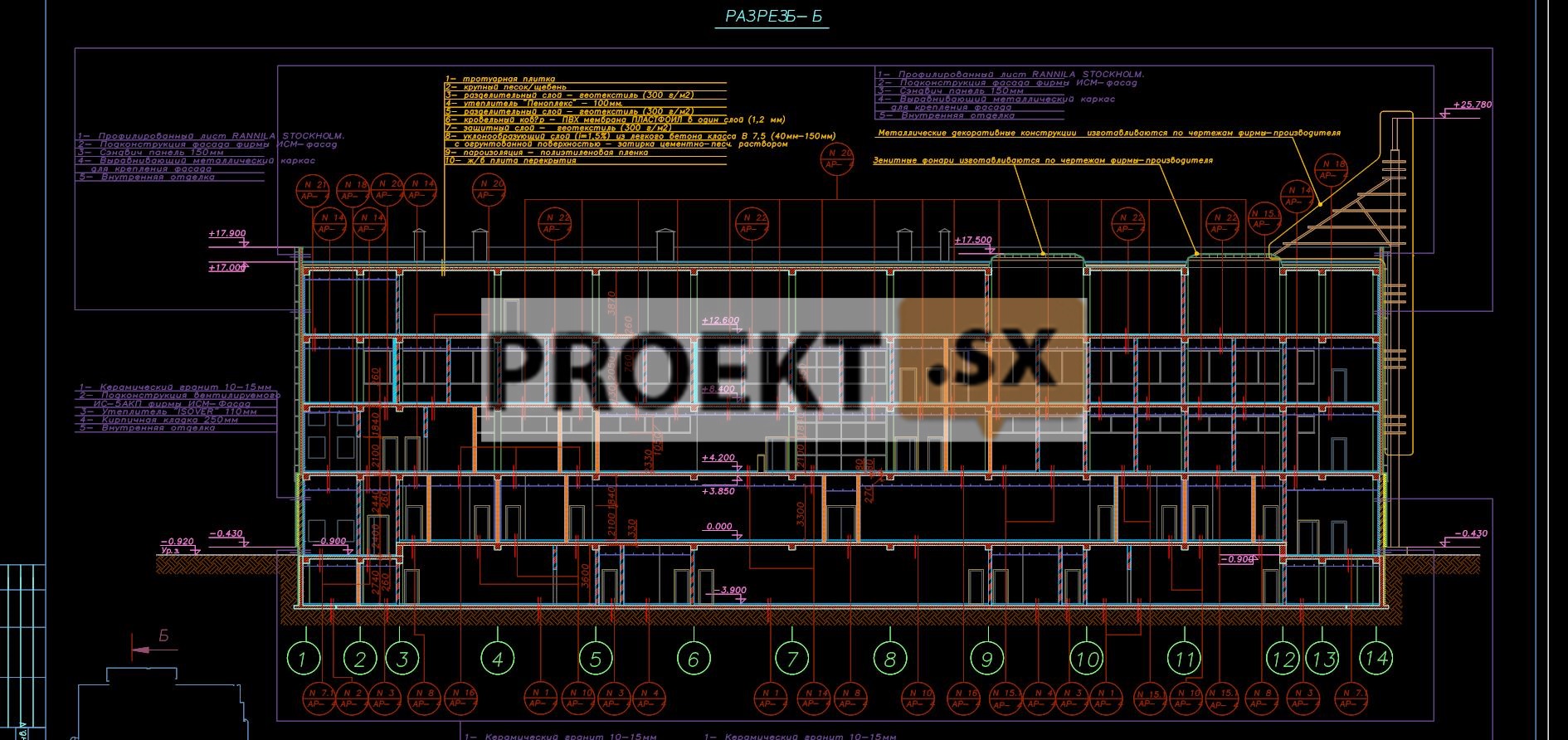

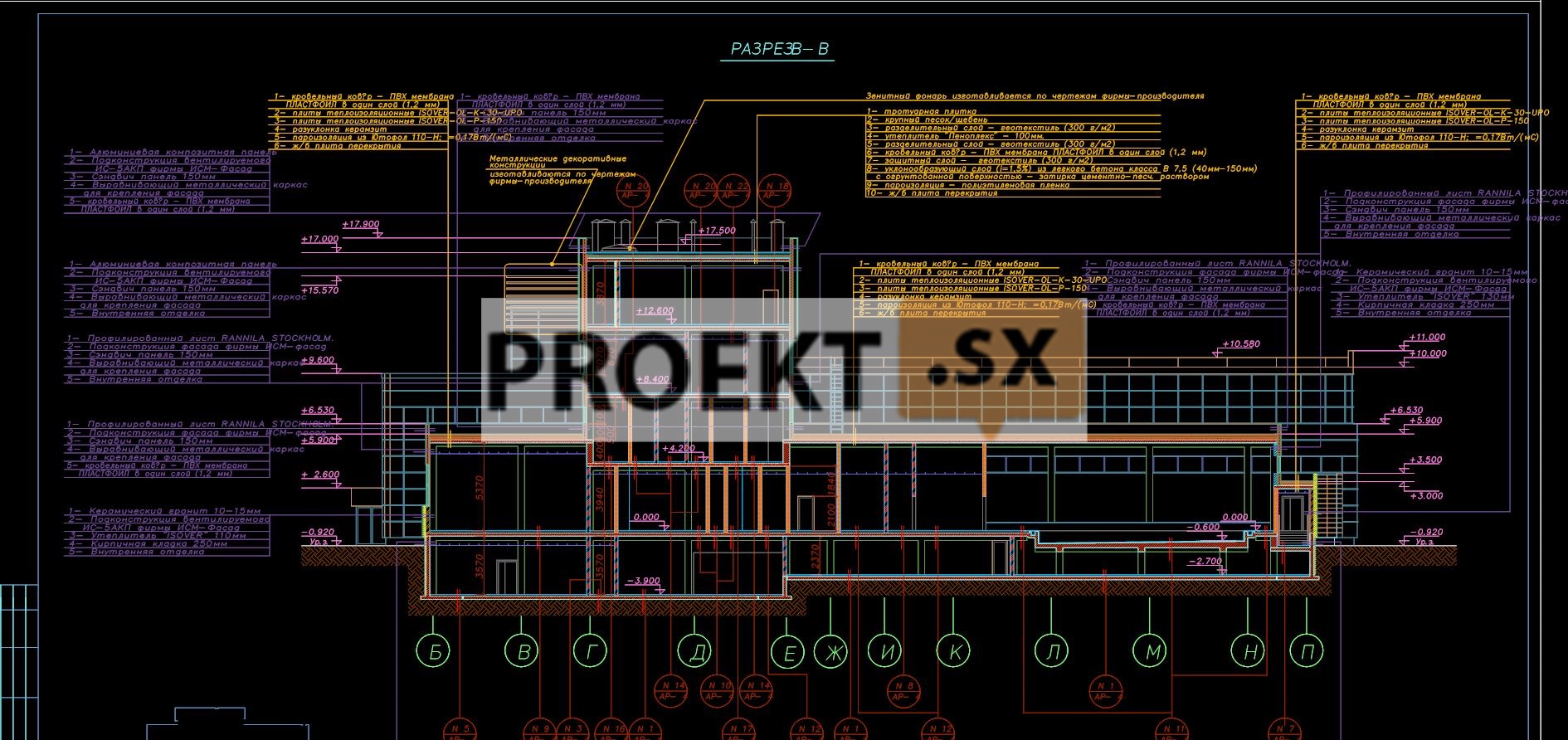

Конструктивные и объемно-планировочные решения:

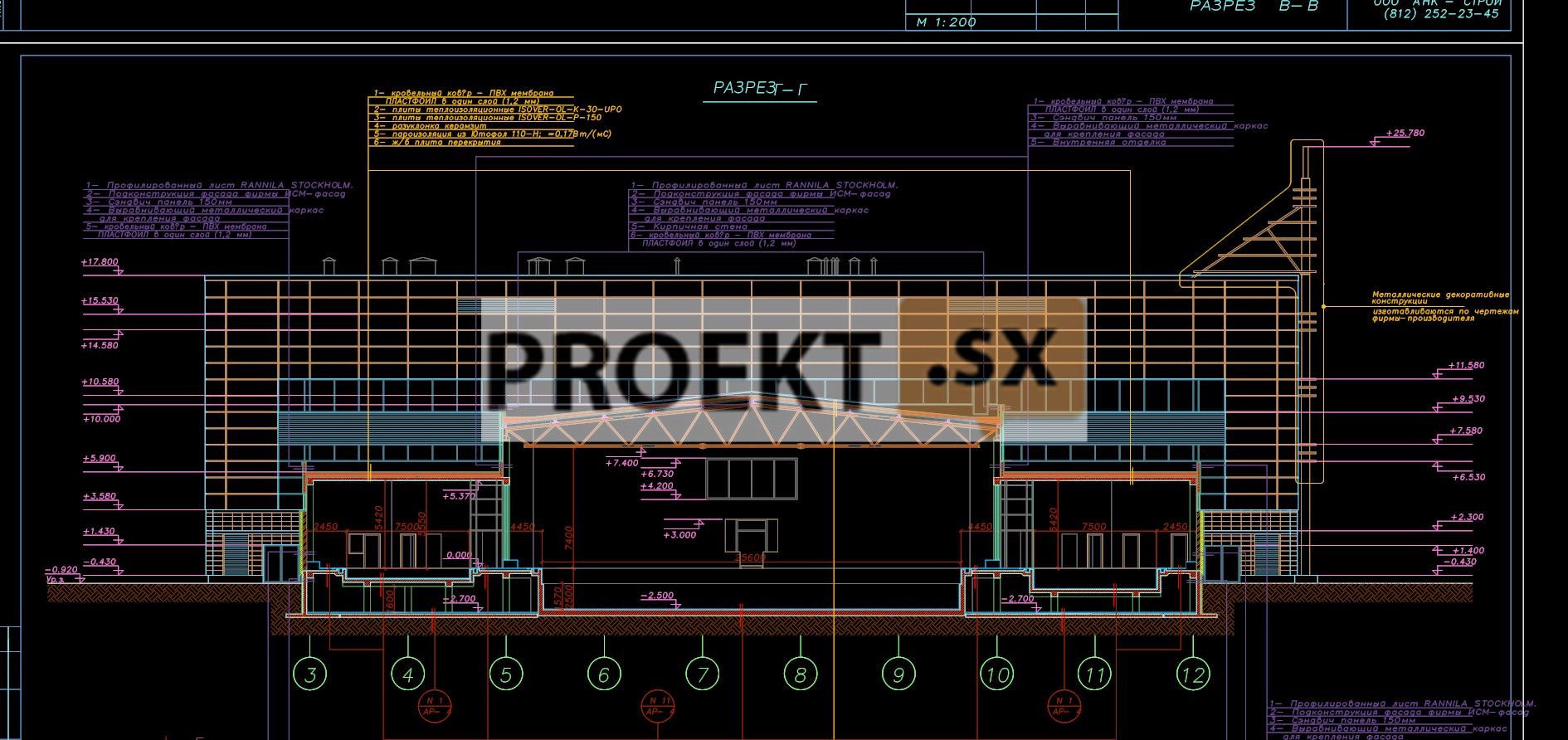

Здание бассейна запроектировано по каркасной конструктивной схеме, по длине разделено деформационным швом на 2 блока. Колонны – из монолитного железобетона, сечением 400 х 400 мм, с переменным шагом (максимальный шаг 6,0 х 9,6 м, в зоне бассейна шаг - 30,0 х 3,3 ÷ 6,0 м). Бетон В25, рабочая арматура А-III. Перекрытия и покрытие – из сборных железобетонных плит с максимальным пролётом 9,6 м толщиной 400 мм, в зоне помещений с влажным и мокрым режимом - из монолитных ребристых железобетонных плит толщиной 180 мм. Сечение балок перекрытий (с учетом плиты) 450 х 400 мм и 300 х 300 мм. Бетон В25. Покрытие над бассейном – стальные фермы пролетом 30 м с шагом 3,3 ÷ 6,0 м, выполненные из замкнутых гнутосварных профилей (верхний пояс - из □ 180 х 140 х 5, нижний пояс - из □ 140 х 5, решётка - из □ 100 х 5) на которые уложены прогоны из замкнутых гнутосварных профилей и гнутых швеллеров (шаг 1,5 и 3 м) и профилированный настил Н75. Горизонтальные связи жёсткости в уровне верхнего пояса ферм и вертикальные связи жёсткости из плоскости ферм - из замкнутых гнутосварных профилей. Сталь труб С345 и С255. Вертикальные связи жёсткости каркаса – крестовые и портальные - из замкнутых гнутосварных профилей. Наружные стены здания – по типу «вентфасад», состоящие из самонесущей кирпичной кладки из керамического полнотелого кирпича 2100 кг/м3, М125, F35 толщиной 250 мм на растворе М100 и слоя утеплителя толщиной 110, 130 мм с отделкой керамогранитными плитами (по стальному оцинкованному каркасу) с устройством воздушного зазора. Кирпичная кладка – с армированием и с креплением к железобетону анкерами из оцинкованной стали. Наружные стены подвала - из монолитного железобетона толщиной 250 мм. Перегородки – из газобетонных блоков, в помещениях с влажным и мокрым режимом – из пазогребневых гидрофобизированных плит. Чаши бассейнов - из монолитного железобетона. Стенки большого бассейна - переменной толщины от 350 до 200 мм. Стенки малых бассейнов - толщиной 200 мм. Плиты днища малых бассейнов - толщиной 200 мм с опиранием на колонны подбассейного пространства через железобетонные балки. Балки – сечением 300 х 450 мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой каркаса, вертикальных связей и жестких дисков перекрытий. Расчёт несущих конструкций выполнен на ЭВМ по программе «SCAD Office» v.11.1. Лестницы – сборные железобетонные ступени (серия 1.155.1) по стальным косоурам. Фундаменты здания (в том числе малых бассейнов) – свайные, плита днища чаши большого бассейна – на естественном основании. Сваи - сборные железобетонные, забивные сечением 40 х 40 см, длиной 9,0 м. Бетон B25, W4, F100. Абсолютная отметка острия свай для блока А- минус 4,20 м, для блока Б – минус 3,00 м. Сопряжение свай и ростверка - жёсткое. Допускаемая расчётная нагрузка на сваю (55тс) принята по результатам статического зондирования. Перед массовой забивкой свай несущая способность свай будет проверена статическими испытаниями. После забивки свай будут проведены контрольные испытания свай. Расчётная нагрузка на сваи - 60 тс - принята по результатам статического зондирования (по расчёту максимальное усилие в сваях - не более 54 тс). Ростверки - столбчатые под куст свай, из монолитного железобетона, высотой 750 мм. Бетон B25, W4, F100, рабочая арматура А-III. Абсолютная отметка низа ростверка блока «А» - + 4,50 м, ростверка блока «Б» – + 5,00 м. Подпорные стенки цоколя – т-образной формы с толщиной стенок и плиты 250 мм, из монолитного железобетона, отделённые от ростверков деформационными швами. Бетон B25, W4, F100, рабочая арматура А-III. Плита днища большого бассейна – из монолитного железобетона толщиной 300 мм. Бетон B40, W8, F100, рабочая арматура А-III. Подготовка под ростверки и плиту бассейна – из слоя монолитного бетона В12,5, W4, F100 толщиной 100 мм по слою песка толщиной 300 мм (500 мм под плитой бассейна). Расчёт фундаментов выполнен вручную по формулам СНиП. Относительная отметка 0,000 соответствует абсолютной отметке + 9,250 м (верх чаши бассейна). В соответствии с отчётом об инженерно-геологических изысканиях, основанием свай служат суглинки легкие пылеватые серые с гравием тугопластичные с IL = 0,38, φн = 18°, Е = 130 кг/см2 и суглинки лёгкие пылеватые полутвердые с IL = 0,19, φн = 20°, Е = 150 кг/см2. Основание чаши большого бассейна – суглинки тяжёлые пылеватые полутвёрдые с IL= 0,15, φII= 20°, Е = 140 кг/см2. Насыпные грунты заменяются песчаной подушкой. Максимальный уровень грунтовых вод - вблизи дневной поверхности. Грунтовые воды неагрессивны к бетону нормальной проницаемости. В целях защиты бетона подземных конструкций принята обмазочная гидроизоляция. Ожидаемая средняя осадка здания ~1,9 см. В проектной документации предусмотрен мониторинг строительства и окружающей застройки, расположенной на расстоянии 18 м до ближайшего здания.
