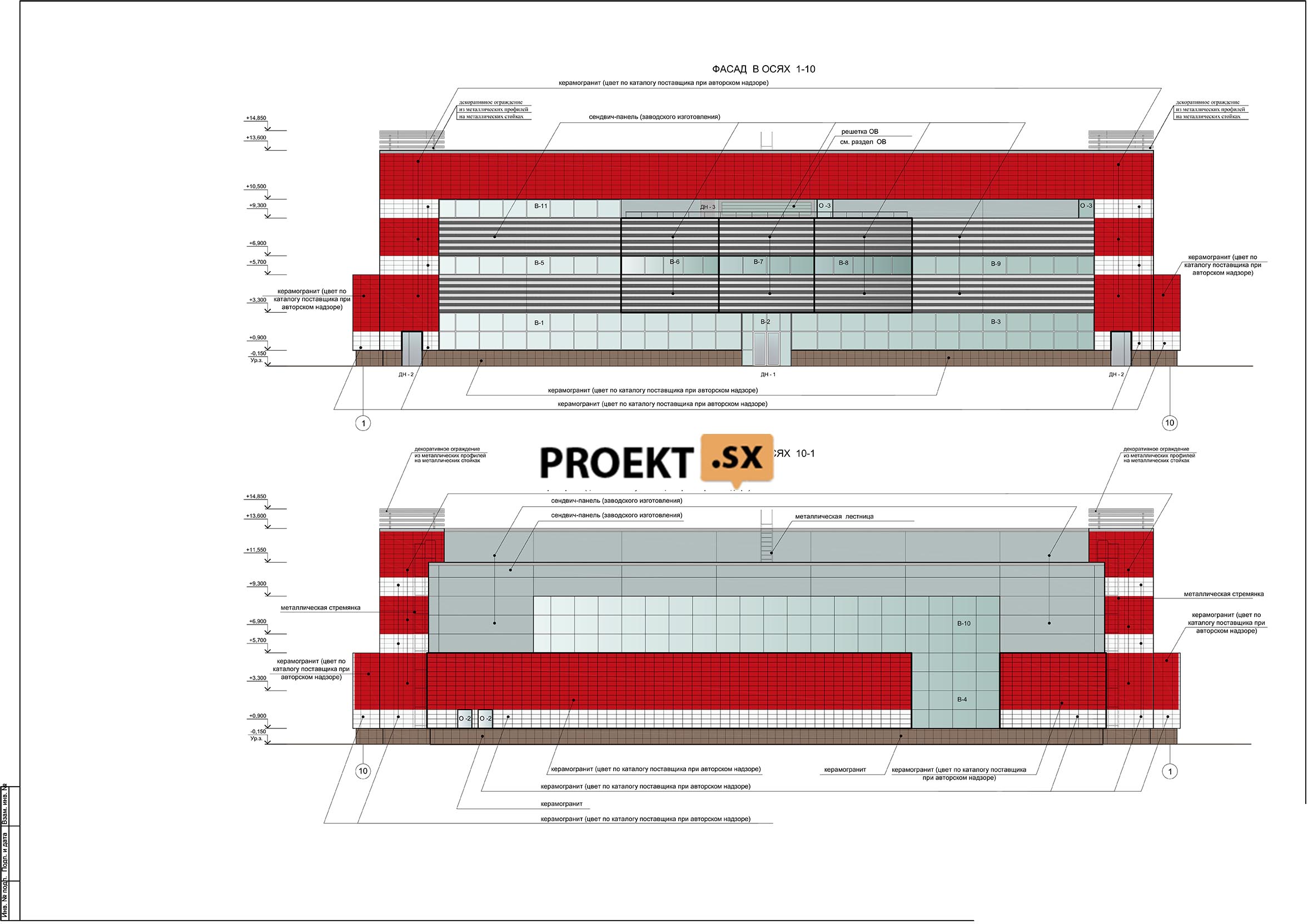

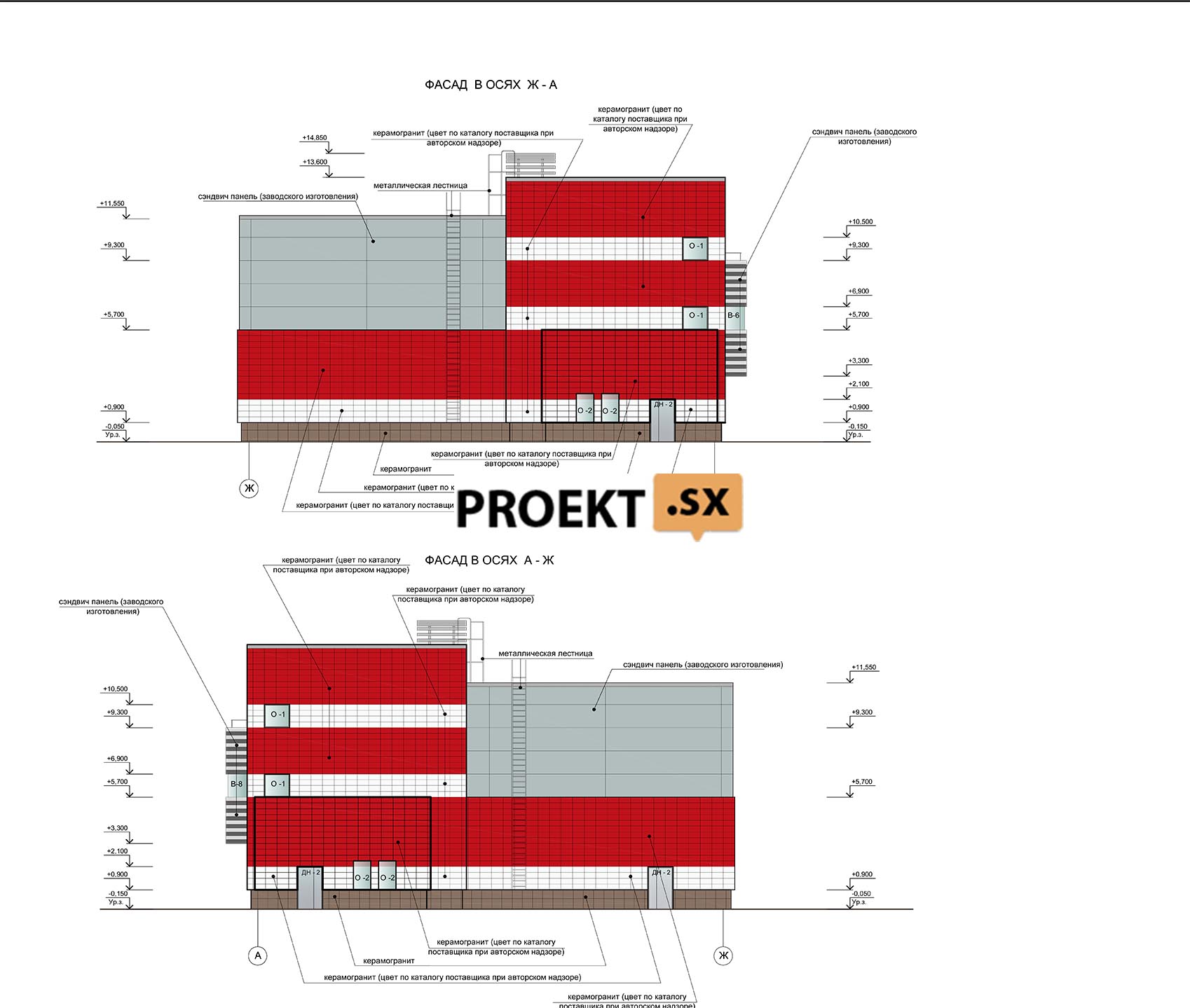

Архитектурные и объемно-планировочные решения

Запроектированное здание бассейна - одно-двух-трехэтажное с подвалом, имеет Т-образную в плане форму с максимальными размерами в осях 53,10x24,10 м. Высота трехэтажного объема здания от планировочной отметки земли до верха парапета - 13,75 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания бассейна. В подвале на отметке -2,900 запроектированы: венткамеры, помещения насосно-фильтровальных залов бассейнов, помещение дозаторной, склад хранения химических реагентов, лаборатория водоподготовки, ИТП, кабельная, водомерный узел, раздевальные для персонала (мужские и женские) с душевыми и санузлами, мастерская для ремонтных работ электрика, комнаты дежурного сантехника и электрика, помещение уборочного инвентаря, помещение временного хранения люминесцентных ламп. Из подвала запроектированы три выхода непосредственно наружу, из них два выхода- эвакуационные. В подвале предусмотрен тамбур-шлюз перед лестницей № 2 в осях 9/1-10, А-В, имеющей выход на 1 этаж. На 1 этаже здания на отметке 0,000 запроектированы: вестибюль с помещением охраны, гардеробы для начальных и старших классов, санузлы для учащихся, универсальная кабина санузла, доступная для инвалидов, зал для плавания с чашей бассейна 10,0 х 6,0 м, раздевальные для школьниц и для школьников на 14 мест каждая с душевыми и санузлами, технические помещения. В зале бассейна предусмотрены обходные дорожки с выходом через ножную ванну, предусмотрен встроенный шкаф для хранения инвентаря. На 2 этаже здания на отметке +4,200 запроектированы: зал для плавания с чашей бассейна 25,0 х 11,0 м (высота зала 4,70 м до низа выступающих конструкций) с инвентарными, раздевальные для школьниц и для школьников на 28 мест каждая с душевыми и санузлами, раздевалки для тренеров (женская и мужская) с душевыми и санузлами, зал сухого плавания (высота зала 4,70 м до низа выступающих конструкций) с инвентарными, кабинет медсестры, методический кабинет, комната отдыха тренеров. В зале для плавания предусмотрены обходные дорожки с выходом через ножную ванну и специальным выходом для инвалидов. На 3 этаже здания бассейна на отметке +8,400 запроектированы: диспетчерская, помещение отдыха охраны, кабинет главного инженера, санузел для персонала, венткамеры, форкамера. Помещения уборочного инвентаря предусмотрены на всех этажах. Запроектированы две лестничные клетки (№3 и №4) для подъема на 2 и 3 этажи и эвакуации с выходом непосредственно наружу. В лестничной клетке № 4 (в осях 9- 9/1, А- В) предусмотрен вертикальный подъемник для подъема инвалидов с 1 этажа на 2 этаж. Наружная отделка фасадов: цоколь здания до отметки +0,900- облицовка из керамогранита, кирпичные или железобетонные стены здания выше отметки +0,900 - утепление и отделка из керамогранита по системе вентилируемого фасада или сэндвич-панели. Покрытие здания - плоское, совмещенное, с организованным внутренним водостоком. Высота парапета - не менее 0,6 м. Предусмотрены выходы на кровлю по наружным вертикальным металлическим лестницам.  Водоприемные воронки - с электроподогревом. Заполнение оконных проемов - металлопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи - алюминиевые с двухкамерными стеклопакетами. Отделка помещений предусмотрена в соответствии с их функциональным назначением. Проектной документацией предусмотрены меры по предотвращению криминальных проявлений, в том числе: в вестибюле на 1 этаже предусмотрено помещение охраны для контроля доступа, а также коммутационная на 1 этаже и диспетчерская на 3 этаже. Обеспечена доступность здания бассейна для учащихся-инвалидов, включая бассейны, раздевальные, душевые и санитарные узлы (1 и 2 этажи здания). В лестничной клетке № 4 предусмотрен вертикальный подъемник для подъема инвалидов с Г этажа на 2 этаж. Эвакуация инвалидов со 2 этажа предусмотрена в зону безопасности в лестничной клетке № 4 (в осях 9- 9/1, А- В).

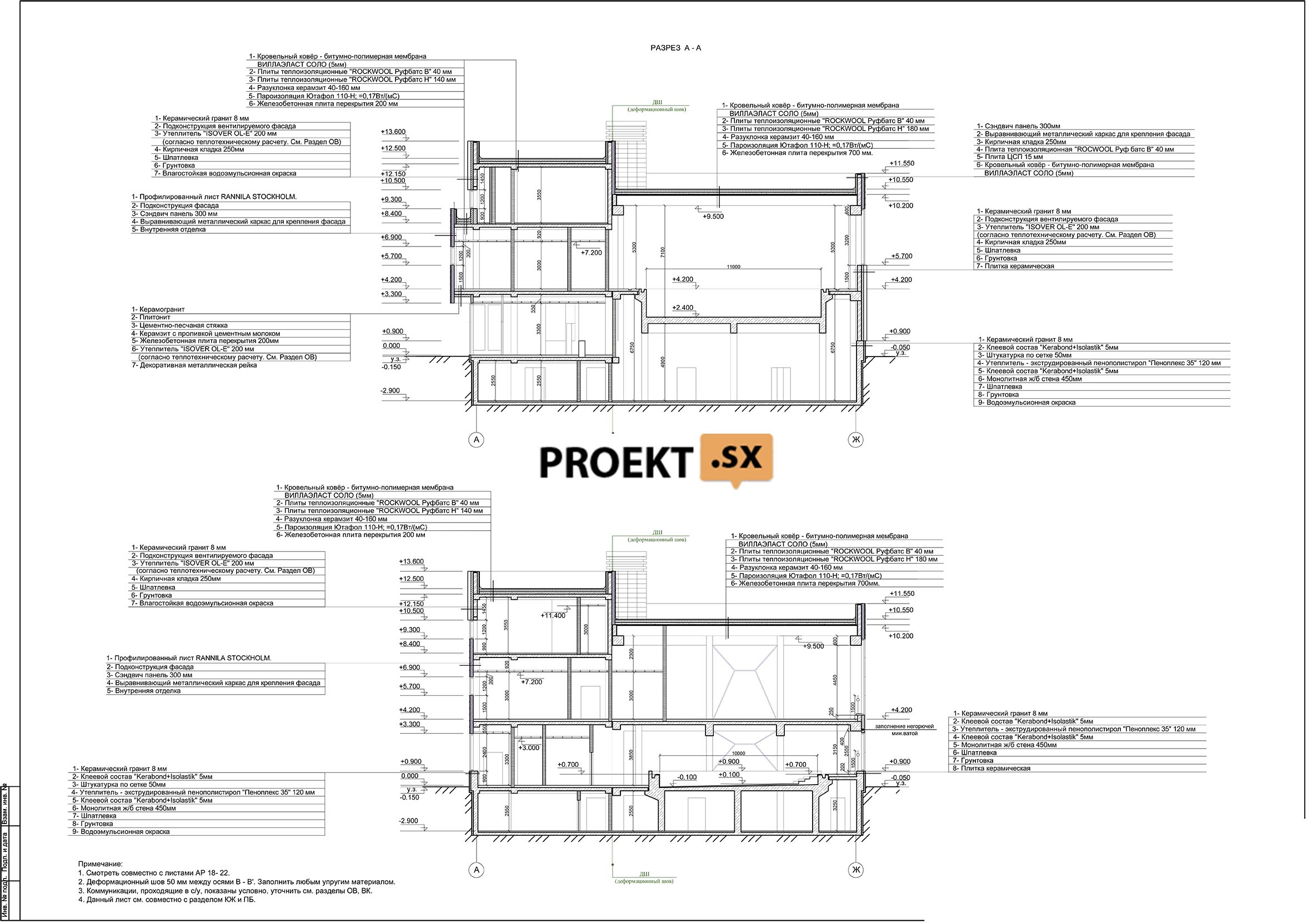

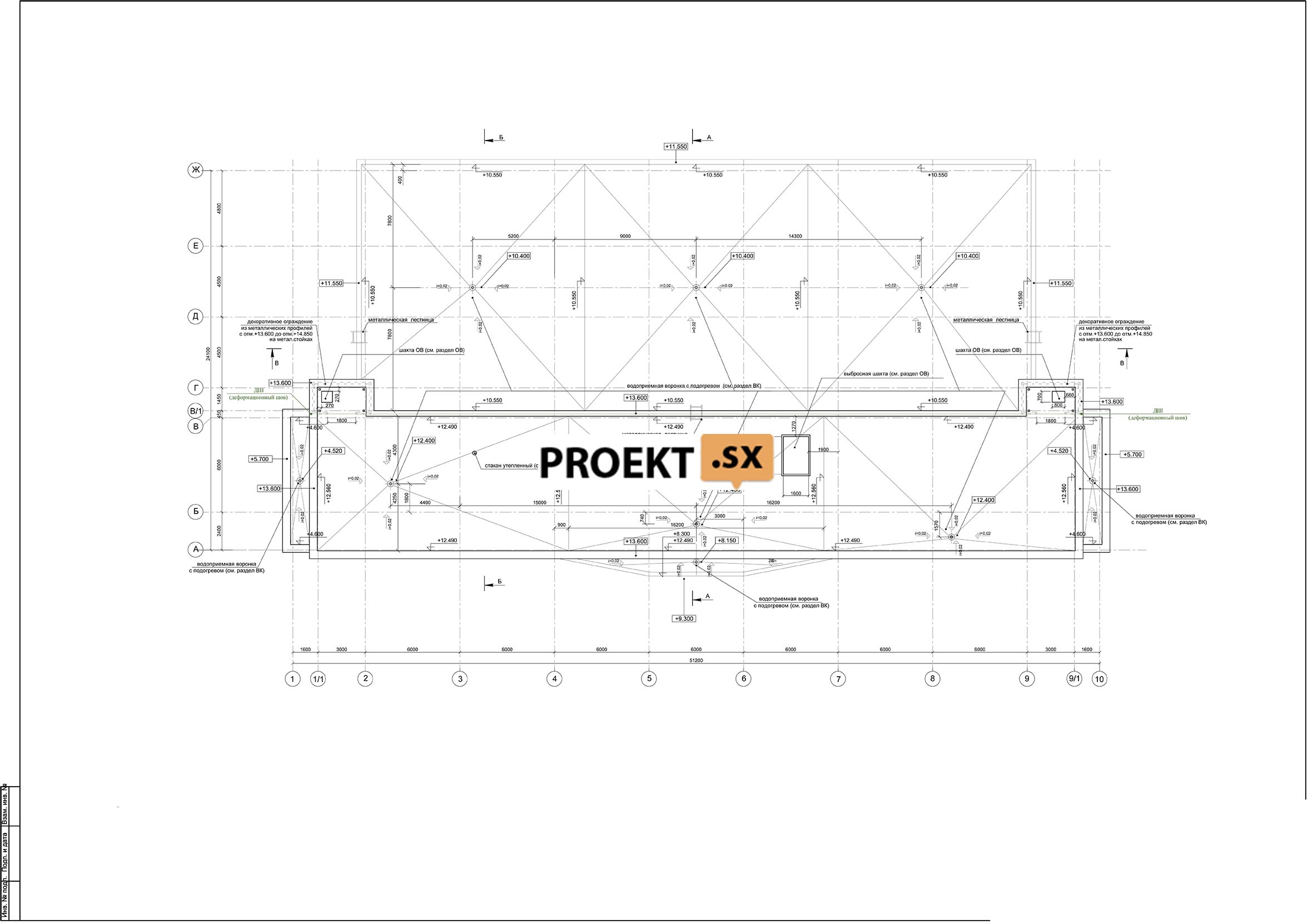

Конструктивные и объемно-планировочные решения

Здание бассейна.

Уровень ответственности здания - II. Здание бассейна запроектировано из двух блоков (спортивного и административно-бытового), раздельных температурным швом. Здание запроектировано по каркасной конструктивной схеме, подвал запроектирован по смешанной конструктивной схеме. Наружные стены подвала - монолитные железобетонные толщиной 300 мм, бетон класса В25, Р100, Ж6 на сульфатостойком цементе, арматура класса А500С. Наружные ограждающие стены запроектированы кирпичными, толщиной 250 мм, утепленными системой вентилируемого фасада (разрабатывается на стадии РД и должна иметь техническое свидетельство Госстроя), а так же в виде витражей и навесных сэндвич-панелей (толщина 300 мм). Перегородки запроектированы из пазогребневых гидрофобизированных плит толщиной 160 мм (2x80 мм). Колонны монолитные железобетонные. Основной шаг колонн 6x6 м в административной части и 15,2x6 м в спортивной части здания. Сечение колонн 400x400, 600x400 и 700x400 мм, бетон В25. Перекрытия и покрытие над административной частью - монолитные железобетонные плиты толщиной 200 мм по монолитным железобетонным балкам сечением 400x350 мм. Бетон В25. Покрытие над спортивной частью - сборные предварительно напряженные железобетонные плиты типа ТТ3000 высотой 700 мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой жёсткостных рам, ядер жёсткости, образованных стенами лестничных клеток, жёстких дисков перекрытий. Чаши бассейнов с размерами 10x6 и 25x11м запроектированы в монолитном железобетоне (В25; \У8). Толщина стен - 200 и 300 мм соответственно. Днище бассейна - безбалочная плита толщиной 200 и 300 мм соответственно, опирается на монолитные железобетонные стены толщиной 400 мм и колонны сечением 400x400 мм. Гидроизоляция выполняется по технологии специализированной организации. Лестницы запроектированы из монолитного железобетона, бетон В25. Расчёт несущих конструкций выполнен на ЭВМ. Фундаменты приняты плитными, толщиной 500 мм, на естественном основании. Бетон класса В25, И00, 'У/б на сульфатостойком цементе, арматура класса А500С. Относительная отметка 0,000 соответствует абсолютной отметке 13.45. В соответствии с отчётом об инженерно-геологических изысканиях основанием фундаментов служат суглинки легкие пылеватые полутвердые с ср=24°, с=0,28 кг/см2, Е=140кг/см2. Расчетное сопротивление грунтов основания - не менее К=6,26 кг/см2, давление на грунт основания не более р=0,775 кг/см2. Максимальный уровень грунтовых вод - вблизи дневной поверхности. Грунтовые воды неагрессивны к бетону нормальной проницаемости. Грунты слабоагрессивны к бетону нормальной проницаемости по содержанию сульфатов. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята \У6 на сульфатостойком бетоне, поверхность бетона защищается обмазкой битумом за два раза. Проектными решениями предусмотрено устройство внутренней гидроизоляции подвала путем нанесения на поверхность гидроизоляционного состава «Лахта» и наружной оклеечной гидроизоляции из двух слоев «Изопласта». Ожидаемая осадка здания не более -3,1 см.
