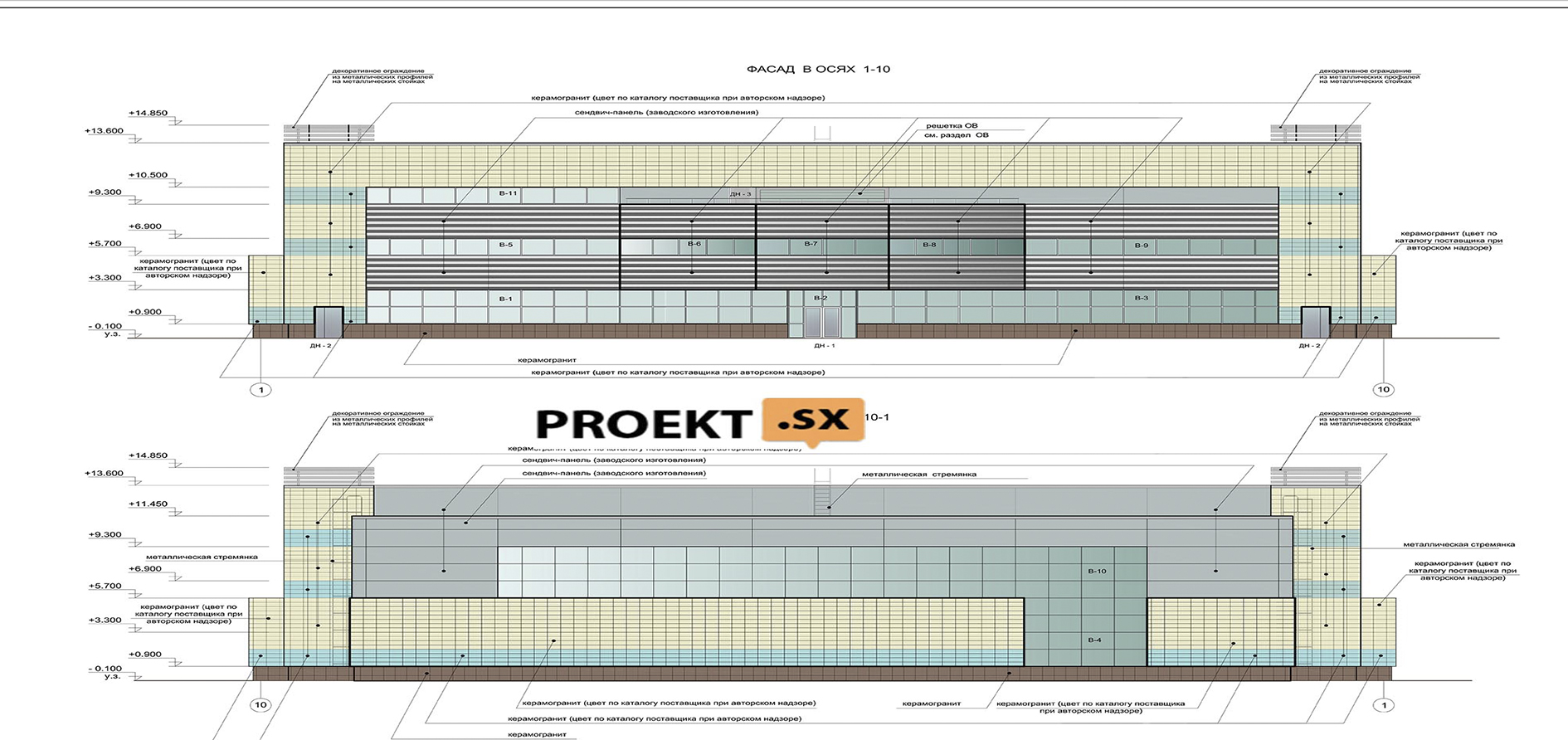

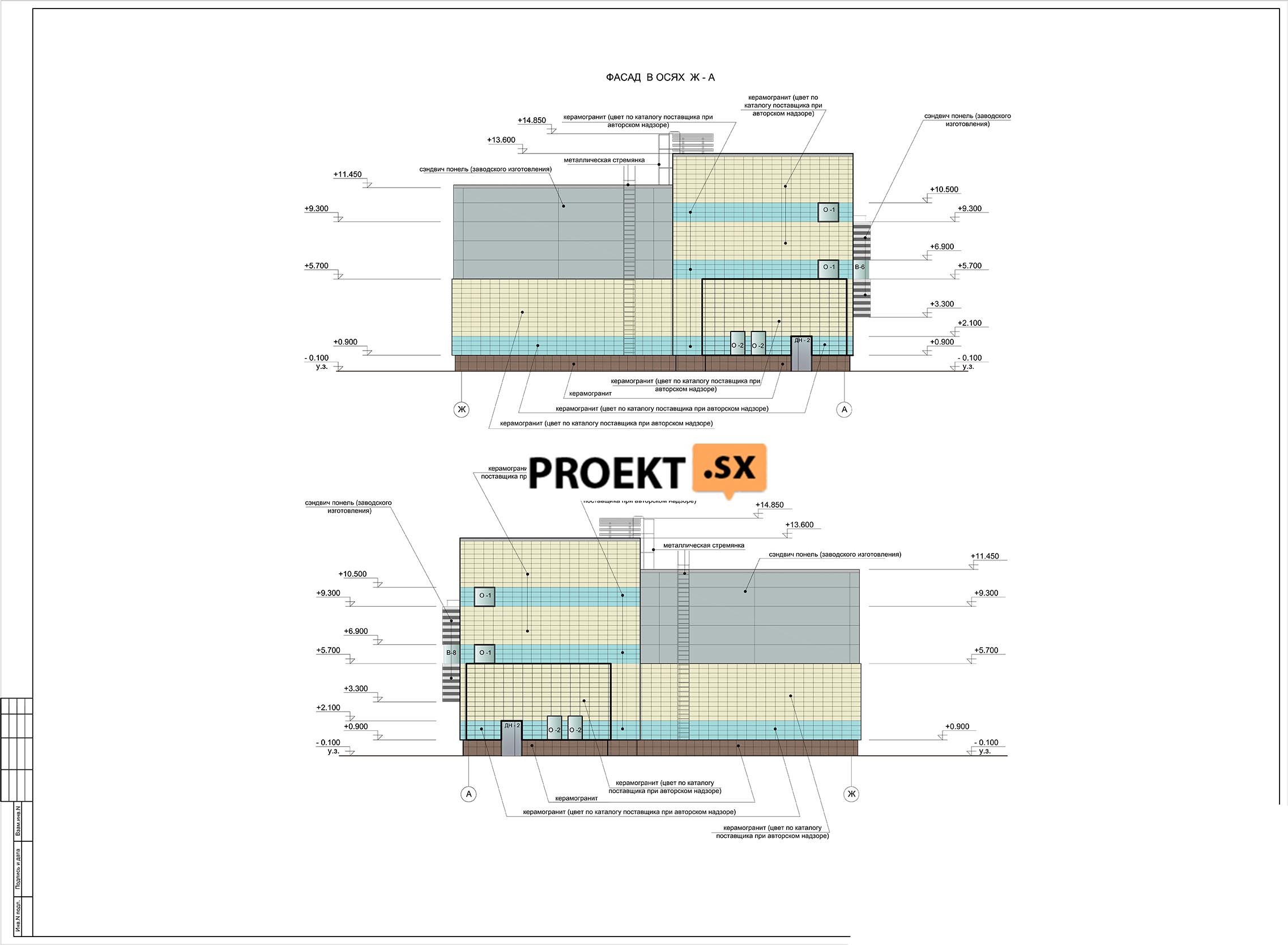

Архитектурные и объемно-планировочные решения

Запроектированное здание бассейна - двух-трех-этажное с подвалом, имеет Т-образную в плане форму с максимальными размерами в осях 51,20 х 24,10 м. Высота трехэтажного объема здания от планировочной отметки земли до верха парапета - 13,75 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания. В подвале на отметке -2,900 запроектированы: венткамеры, помещение насосно-фильтровального зала бассейнов, помещение дозаторной, склад хранения химических реагентов, помещения хранения экспресс-тестов анализавода, ИТП, кабельная, водомерный узел, раздевалки для персонала (мужские и женские) с душевыми и санузлами, бытовые помещения сантехника и электрика, комнаты дежурного сантехника и электрика, помещение уборочного инвентаря, помещение временного хранения люминесцентных ламп. Из подвала запроектированы три выхода непосредственно наружу. В подвале перед лестницей в осях 9/1-10, А-В имеющей выход наружу и на 1 этаж, предусмотрен тамбур шлюз. На 1 этаже здания на отметке 0,000 запроектированы: вестибюль с постом охраны, гардеробы для начальных и старших классов, санузлы для учащихся, универсальная кабина санузла, доступная для инвалидов, зал для плавания с чашей бассейна 10,0 х 6,0 м, раздевальные для школьниц и для школьников с душевыми и санузлами на 14 мест каждая, лифт для подъема на второй этаж, технические помещения. В зале для плавания бассейна предусмотрены обходные дорожки с выходом через ножную ванную, предусмотрен встроенный шкаф для хранения инвентаря. На 2 этаже здания на отметке +4,200 запроектированы: зал для плавания с чашей бассейна 25,0x11,0 м (высота зала 4,70 м до низа выступающих конструкций) с инвентарными, раздевальные для школьниц и для школьников с душевыми и санузлами на 28 мест каждая, раздевалки для тренеров (женская и мужская) с душевыми и санузлами, зал сухого плавания (высота зала 4,70 м до низа выступающих конструкций) с инвентарными, кабинет медсестры, методический кабинет, комната отдыха тренеров. В зале для плавания предусмотрены обходные дорожки с выходом через ножную ванную и специальным выходом для инвалидов. На 3 этаже здания бассейна на отметке +8,400 запроектированы: диспетчерская, помещение отдыха охраны, помещение администратора, санузел для персонала, венткамеры, форкамера. Помещения уборочного инвентаря предусмотрены на всех этажах. Запроектированы две лестничные клетки типа Л1 для подъема на 2 и 3 этажи с выходом непосредственно наружу. Наружная отделка фасадов: цоколь здания до отметки +0,900 - облицовка из керамогранита, кирпичные стены выше отметки +0,900 - утепление и отделка из керамогранита по системе вентилируемого фасада или сэндвич-панели. Покрытие - плоское, совмещенное, с организованным внутренним водостоком. Высота парапета - не менее 0,6 м. Предусмотрены выходы на кровлю по наружным вертикальным металлическим лестницам. Заполнение оконных проемов - метал лопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи - алюминиевые с двухкамерными стеклопакетами. Предусмотрена отделка помещений в соответствии с их функциональным назначением. Проектной документацией предусмотрены меры по предотвращению криминальных проявлений, в том числе в вестибюле на 1 этаже предусмотрен пост охраны для контроля доступа и диспетчерская на 3 этаже. Обеспечена доступность здания для учащихся-инвалидов, включая бассейны, раздевальные, душевые и санитарные узлы. Предусмотрено устройство лифта для подъема на 2 этаж и запроектирована пожаробезопасная зона для инвалидов в помещении методического кабинета на 2 этаже.

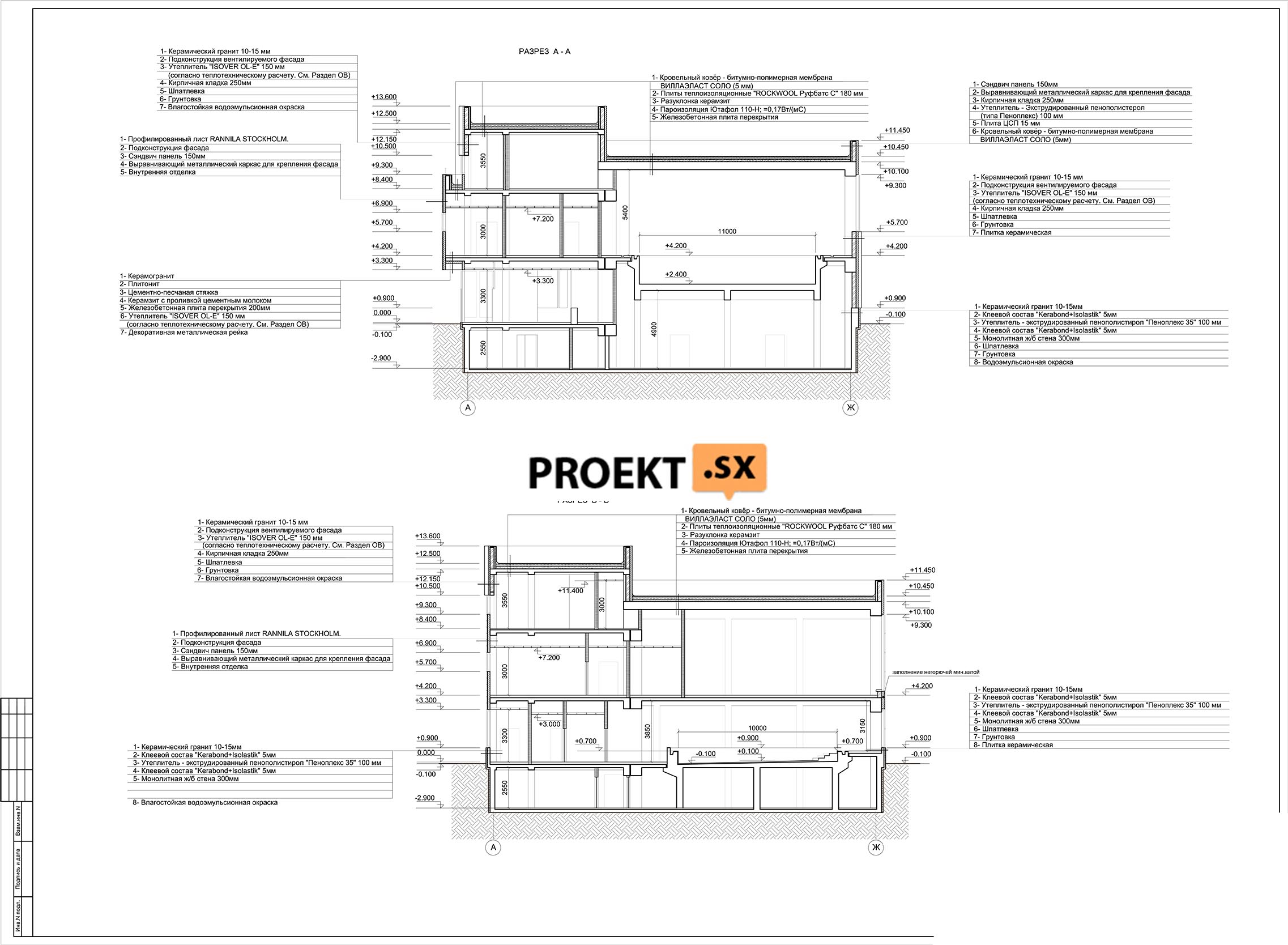

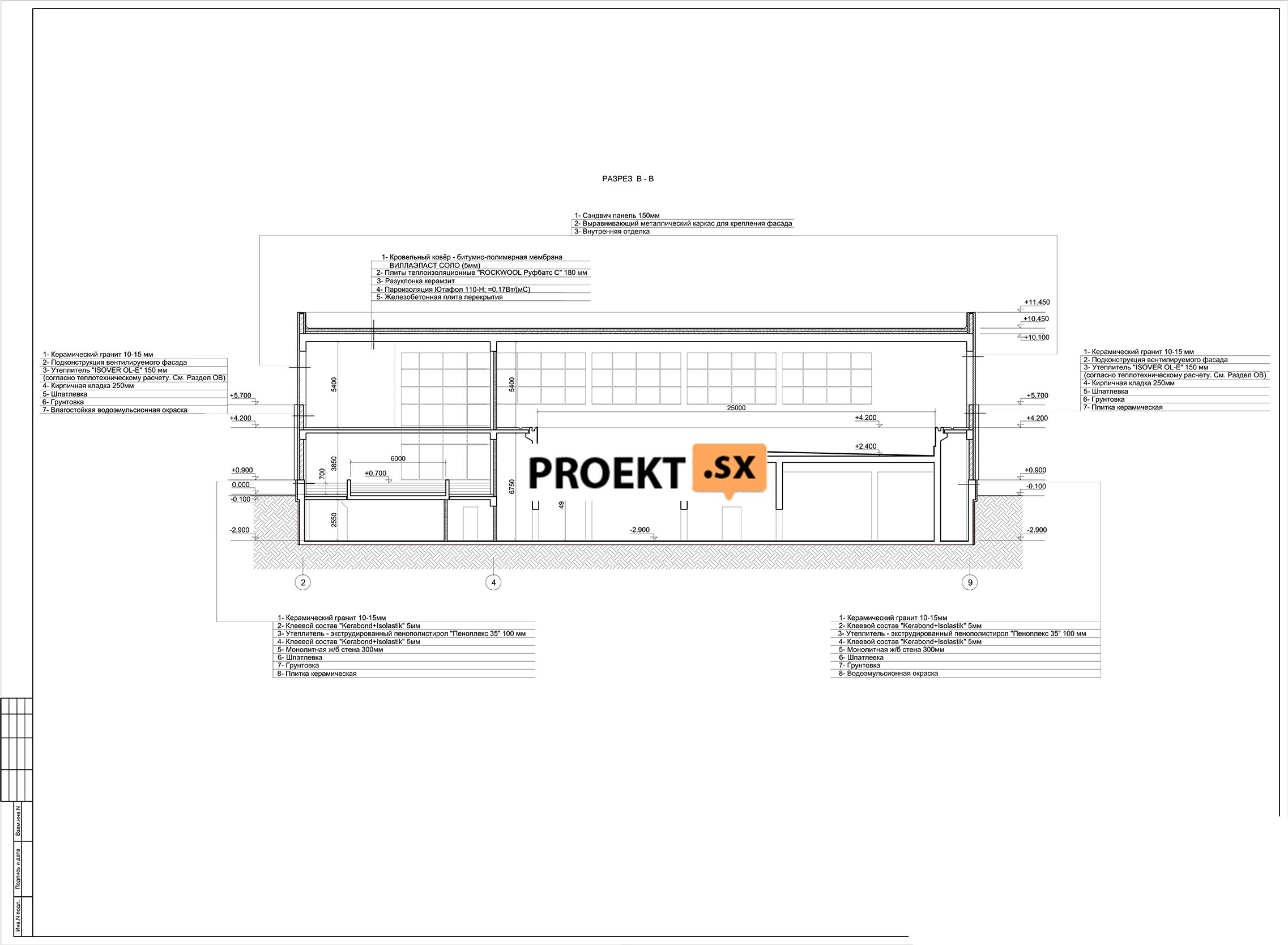

Конструктивные и объемно-планировочные решения

Уровень ответственности здания - II. Здание бассейна запроектировано из двух блоков - спортивного и административного - и разделено температурным швом. Здание запроектировано по каркасной конструктивной схеме, подвал запроектирован по смешанной конструктивной схеме. Наружные стены подвала - монолитные железобетонные, толщиной 300 мм, бетон класса В25, Г100, на сульфатостойком цементе, арматура класса А500С. Наружные ограждающие стены запроектированы кирпичными толщиной 250мм, утепленными системой вентилируемого фасада (разрабатывается на стадии РД и должна иметь техническое свидетельство Госстроя), а так же в виде витражей и навесных сэндвич-панелей (толщина 200 мм). Перегородки запроектированы из пазогребневых гидрофобизированных плит толщиной 160 мм (2 х 80 мм). Колонны - монолитные железобетонные. Основной шаг колонн 6 х 6 м в административной части и 15,2 х 6 м в спортивном блоке здания. Сечение колонн 400 х 400, 600 х 400 и 700 х 400 мм, бетон В25. Перекрытия и покрытие над административной частью - монолитные железобетонные плиты толщиной 200 мм по монолитным железобетонным балкам сечением 400 х 350 мм. Бетон В25. Покрытие над спортивной частью - сборные предварительно напряженные железобетонные плиты типа ТТ3000 высотой 700 мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой жёсткостью рам, ядер жёсткости, образованных стенами лестничных клеток и жёсткими дисками перекрытий. Чаши бассейнов с размерами 10х6и25х 11 м запроектированы в монолитном железобетоне (В25; \У8). Толщина стен - 200 и 300 мм соответственно. Днище бассейна - безбалочная плита толщиной 200 и 300 мм соответственно, опирается на монолитные железобетонные стены толщиной 400 мм и колонны сечением 400 х 400 мм. Гидроизоляция выполняется по технологии специализированной организации. Лестницы запроектированы из монолитного железобетона, бетон В25. Расчёт несущих конструкций выполнен на ЭВМ. Фундаменты приняты плитными толщиной 500 мм на естественном основании. Бетон класса В25, Г100, \У6 на сульфатостойком цементе, арматура класса А500С. Относительная отметка 0,000 соответствует абсолютной отметке 3.35. Основанием фундаментов служат супеси песчанистые серые с гравием пластичные с ср=9°, с=0,13 кг/см2, /2 2 Е=100 кг/см . Расчетное сопротивление грунтов основания - не менее К=1,4 кг/см , давление на грунт основания - не более р=0,775 кг/см2. Максимальный уровень грунтовых вод - на глубине 1,0 м. Грунтовые воды неагрессивны к бетону нормальной проницаемости. Грунты сильноагрессивны к бетону нормальной проницаемости по содержанию сульфатов. В целях защиты бетона подземных конструкций, марка бетона по водонепроницаемости принята \\^6 на сульфатостойком бетоне, поверхность бетона защищается обмазкой битумом за два раза. Проектной документацией предусмотрено устройство внутренней гидроизоляции подвала путем нанесения на поверхность гидроизоляционного состава «Лахта». Предусмотрено устройство шпунтового ограждения по периметру здания из шпунта Ларсен-У длиной 12 м. Ожидаемая осадка здания - не более -2,7 см.
