Проект здания бассейна

Базовая цена с НДС
Цена со скидкой
Цена $236.00
Скидка
Цена $236.00
Индекс: 90.163.264
Разделы: Все разделы
Объем данных: 1565 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Технико-экономические характеристики объекта капитального строительства
Площадь земельного участка по градостроительному плану га 3,0421
Площадь участка в границах проектирования га 0,3275
Площадь застройки здания бассейна м2 1161,0
Общая площадь м2 3000,0
Строительный объем м3 17092,4
в т. ч.
Ниже отм. 0,000, м3: 3337,9
Выше отм. 0,000, м3: 13754,5
Этажность, эт.: 1,2,3
Сметная стоимость в базисном уровне цен 2011 г. (без НДС)
Всего, тыс.руб.: 40 600,64
СМР, тыс.руб.: 26 115,11
Оборудование, тыс.руб.: 5 098,74
Прочие затраты, тыс.руб.: 9 386,79

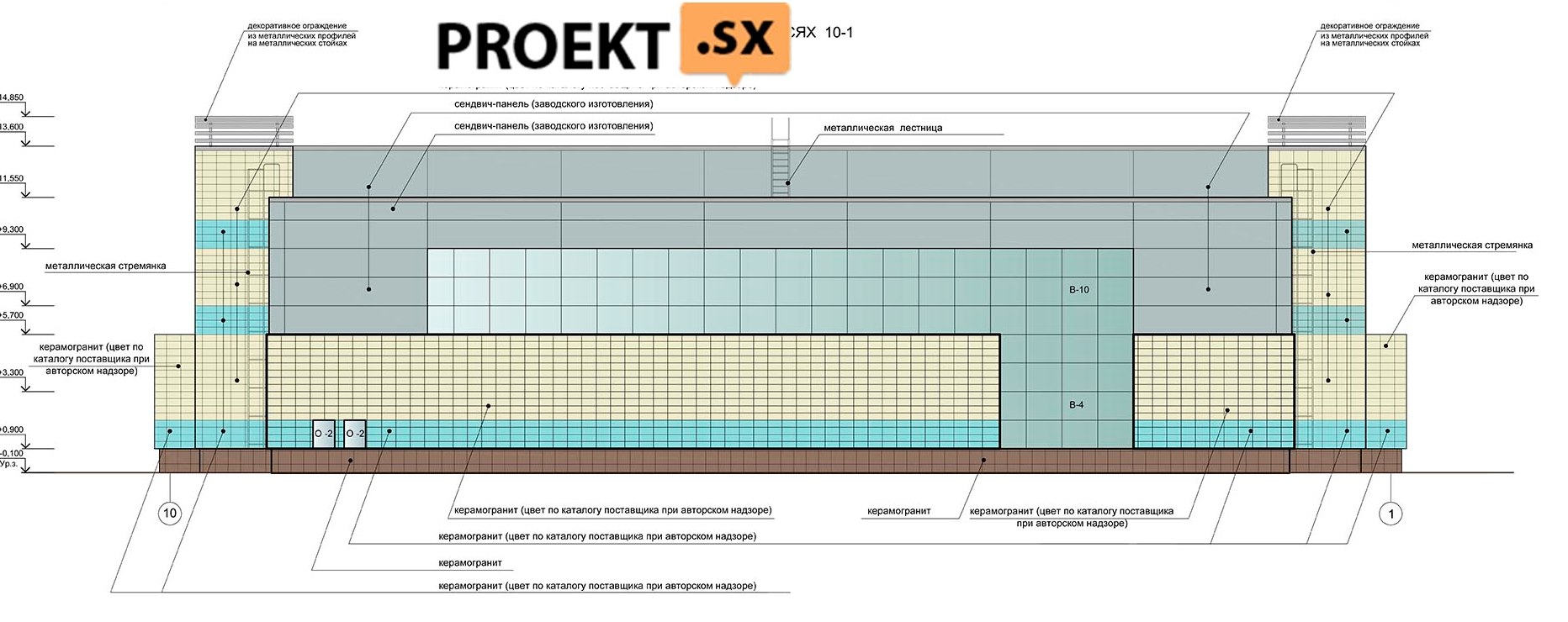

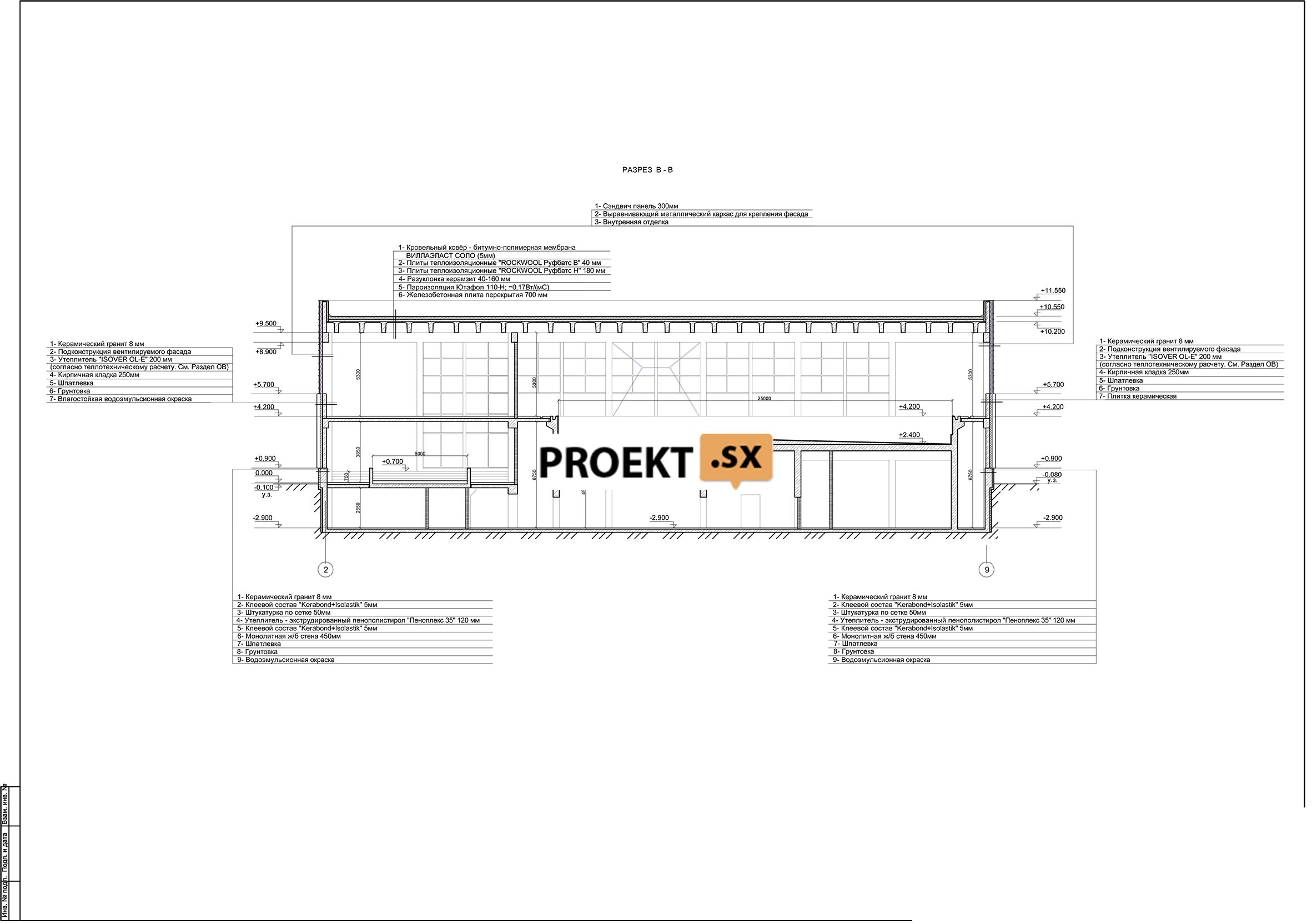

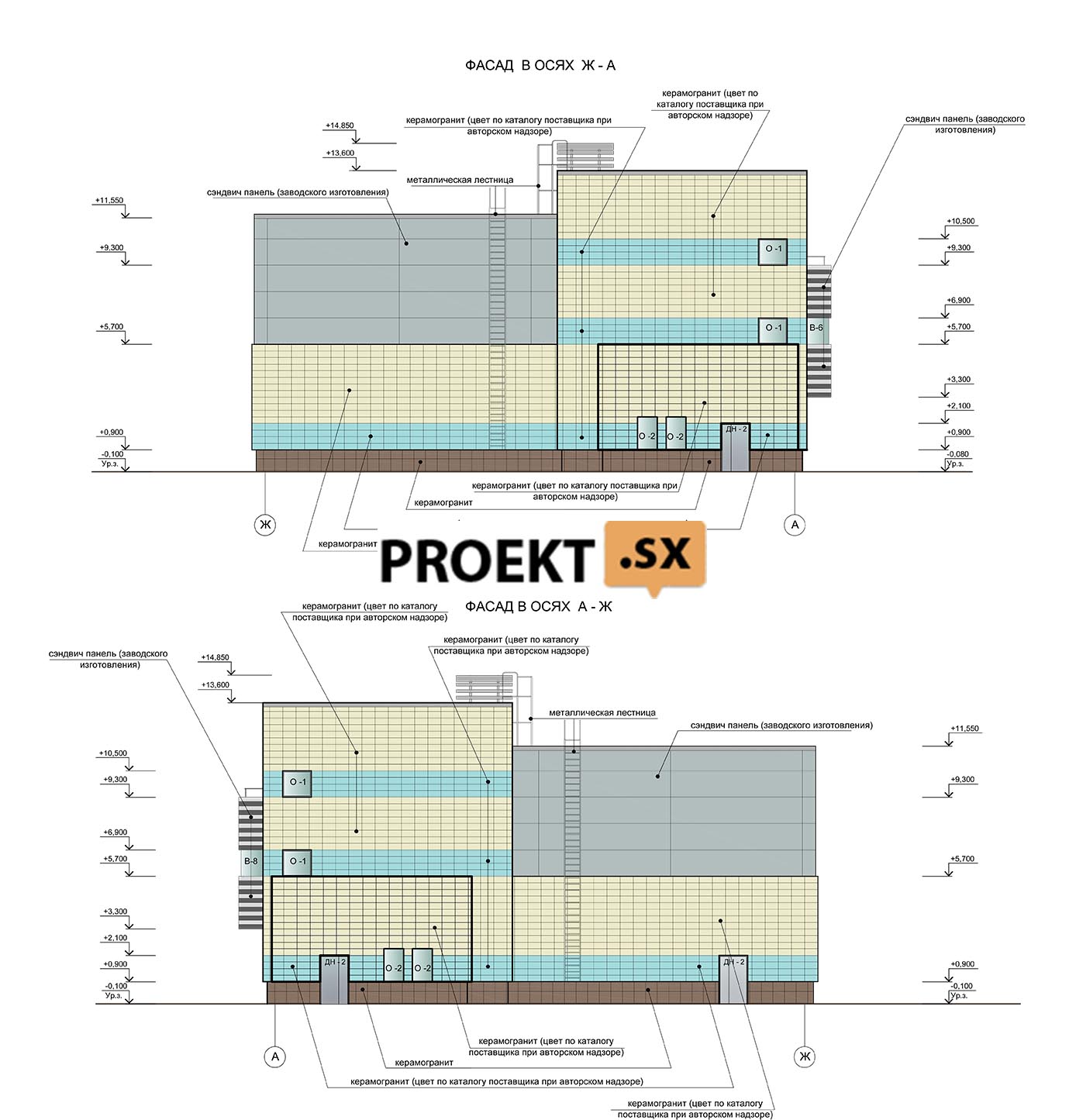

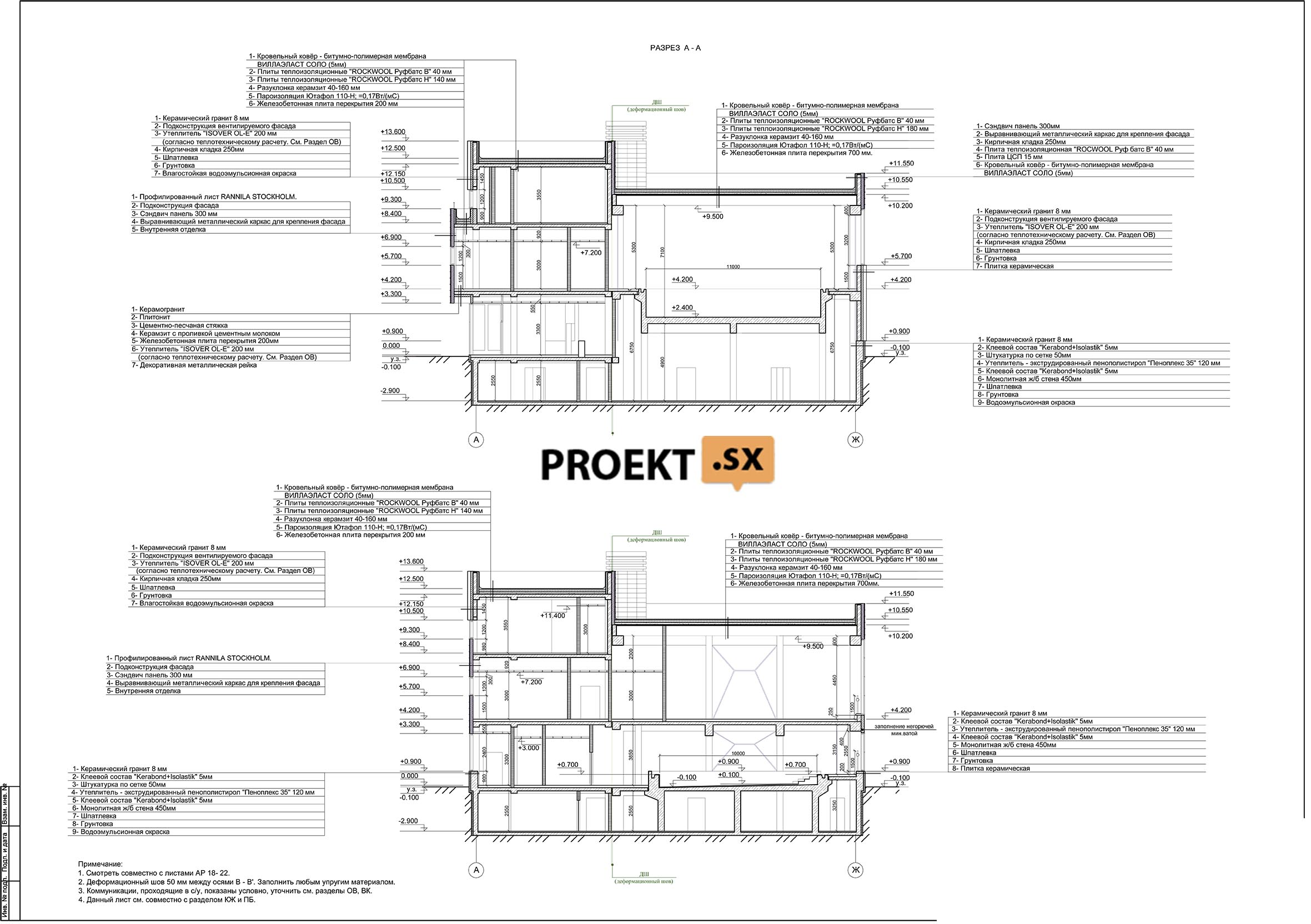

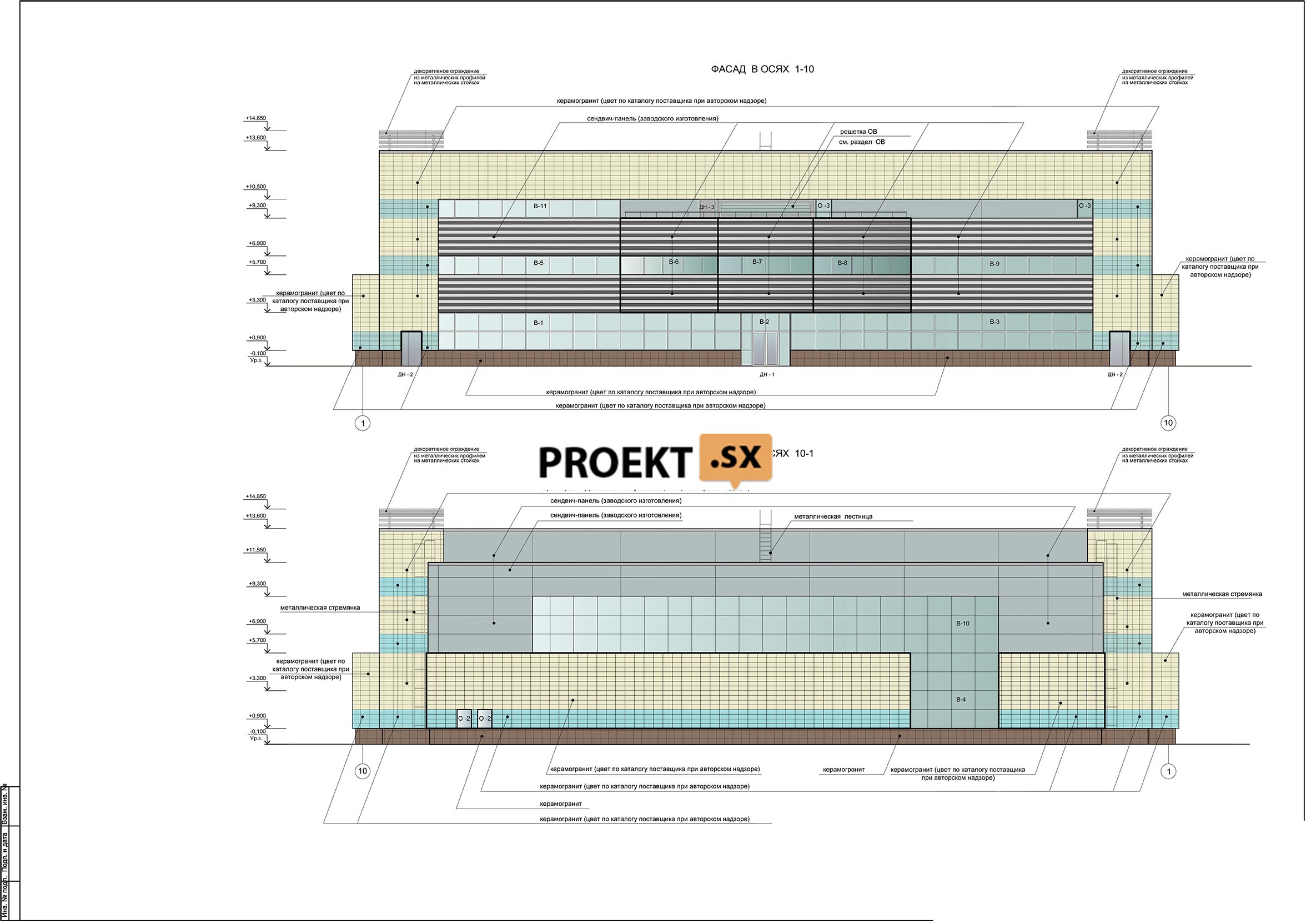

Архитектурные и объемно-планировочные решения

Запроектированное здание бассейна - одно-двух-трех-этажное с подвалом, имеет Т-образную в плане форму с максимальными размерами в осях 53,10x24,10 м. Высота трехэтажного объема здания от планировочной отметки земли до верха парапета - 13,75 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания бассейна. В подвале на отметке -2,900 запроектированы: венткамеры, помещения насосно-фильтровальных залов бассейнов, помещение дозаторной, склад хранения химических реагентов, лаборатория водоподготовки, ИТП, кабельная, водомерный узел, раздевальные для персонала (мужские и женские) с душевыми и санузлами, мастерские для ремонтных работ электрика и сантехника, комнаты дежурного сантехника и электрика, помещение уборочного инвентаря, помещение временного хранения люминесцентных ламп. Из подвала запроектированы три выхода непосредственно наружу, из которых два выхода - эвакуационные. В подвале предусмотрен тамбур-шлюз перед лестницей № 2 в осях 9/1-10, A-В, имеющей выход на 1 этаж. На 1 этаже здания на отметке 0,000 запроектированы: вестибюль с помещением охраны, гардеробы для начальных и старших классов, санузлы для учащихся, универсальная кабина санузла, доступная для инвалидов, зал для плавания с чашей бассейна 10,0 х 6,0 м, раздевальные для школьниц и для школьников на 14 мест каждая с душевыми и санузлами, технические помещения. В зале бассейна предусмотрены обходные дорожки с выходом через нож¬ную ванну, предусмотрен встроенный шкаф для хранения инвентаря. На 2 этаже здания на отметке +4,200 запроектированы: зал для плавания с чашей бассейна 25,0 х 11,0 м (высота зала 4,70 м до низа выступающих конструкдий) с инвентарными, раздевальные для школьниц и для школьников на 28 мест каждая с душевыми и санузлами, раздевалки для тренеров (женская и мужская) с душевыми и санузлами, зал сухого плавания (высота зала 4,70 м до низа выступающих конструкций) с инвентарными, кабинет медсестры, методический кабинет, комната отдыха тренеров. В зале для плавания предусмотрены обходные дорожки с выходом через ножную ванну и специальным выходом для инвалидов. На 3 этаже здания бассейна на отметке +8,400 запроектированы: диспетчерская, помещение отдыха охраны, кабинет главного инженера, санузел для персонала, венткамеры, форкамера. Помещения уборочного инвентаря преду¬смотрены на всех этажах. Запроектированы две лестничные клетки (№ 3 и № 4) для подъема на 2 и 3 этажи и эвакуации с выходом непосредственно наружу. В лестничной клетке № 4 (в осях 9-9/1, A-В) предусмотрен вертикальный подъемник для подъема инвалидов с 1 этажа на 2 этаж. Наружная отделка фасадов: цоколь здания до отметки +0,900 - облицовка из керамогранита, кирпичные или железобетонные стены здания выше отметки +0,900 - утепление и отделка из керамогранита по системе вентилируемого фасада или сэндвич-панели. Покрытие здания - плоское, совмещенное, с организованным внутренним водостоком. Высота парапета - не менее 0,6 м. Предусмотрены выходы на кровлю по наружным вертикальным металлическим лестницам. Водоприемные воронки - с электроподогревом. Заполнение оконных проемов — металлопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи - алюминиевые, с двухкамерными стеклопакетами. Отделка помещений предусмотрена в соответствии с их функциональным назначением. Проектной документацией предусмотрены меры по предотвращению криминальных проявлений, в том числе: в вестибюле на 1 этаже предусмотрено помещение охраны для контроля доступа, а также коммутационная на 1 этаже и диспетчерская на 3 этаже. Обеспечена доступность здания бассейна для учащихся-инвалидов, включая бассейны, раздевальные, душевые и санитарные узлы (1 и 2 этажи здания). В лестничной клетке № 4 предусмотрен вертикальный подъемник для подъема инвалидов с 1 этажа на 2 этаж. Эвакуация инвалидов со 2 этажа предусмотрена в зону безопасности в лестничной клетке № 4 (в осях 9-9/1, А- В).
