Школа на 825 мест

Базовая цена с НДС
Цена со скидкой
Цена $1,090.00
Скидка
Цена $1,090.00
Индекс: 10021902
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 457 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Проектная документация включая сметы и результаты инженерных изысканий на строительство школы на 825 мест.

Технико-экономические показатели
Площадь участка, га: 1,916
Площадь застройки здания, м2: 5169,0
Общая площадь здания, м2: 18800,0
Строительный объем здания, м3: 78400,0
Этажность, этаж: 1-4
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего, тыс. руб.: 116531,00
СМР, тыс. руб.: 92365,95
Оборудование, тыс. руб.: 11451,21
Прочие затраты, тыс. руб.: 12713, 84
в том числе:
ПИР, тыс. руб.: 4262,33
возвратные суммы, тыс. руб.: 236,63
Сметная стоимость в текущем уровне цен октября 2011 г. (с НДС).
Всего, тыс. руб.: 720893,65
СМР, тыс. руб.: 614782,82
Оборудование, тыс. руб.: 35584,97
Прочие затраты, тыс. руб.: 70525,86
в том числе:
ПИР, тыс. руб.: 15647,28
НДС, тыс. руб.: 109966,83
возвратные суммы, тыс. руб.: 1574,97

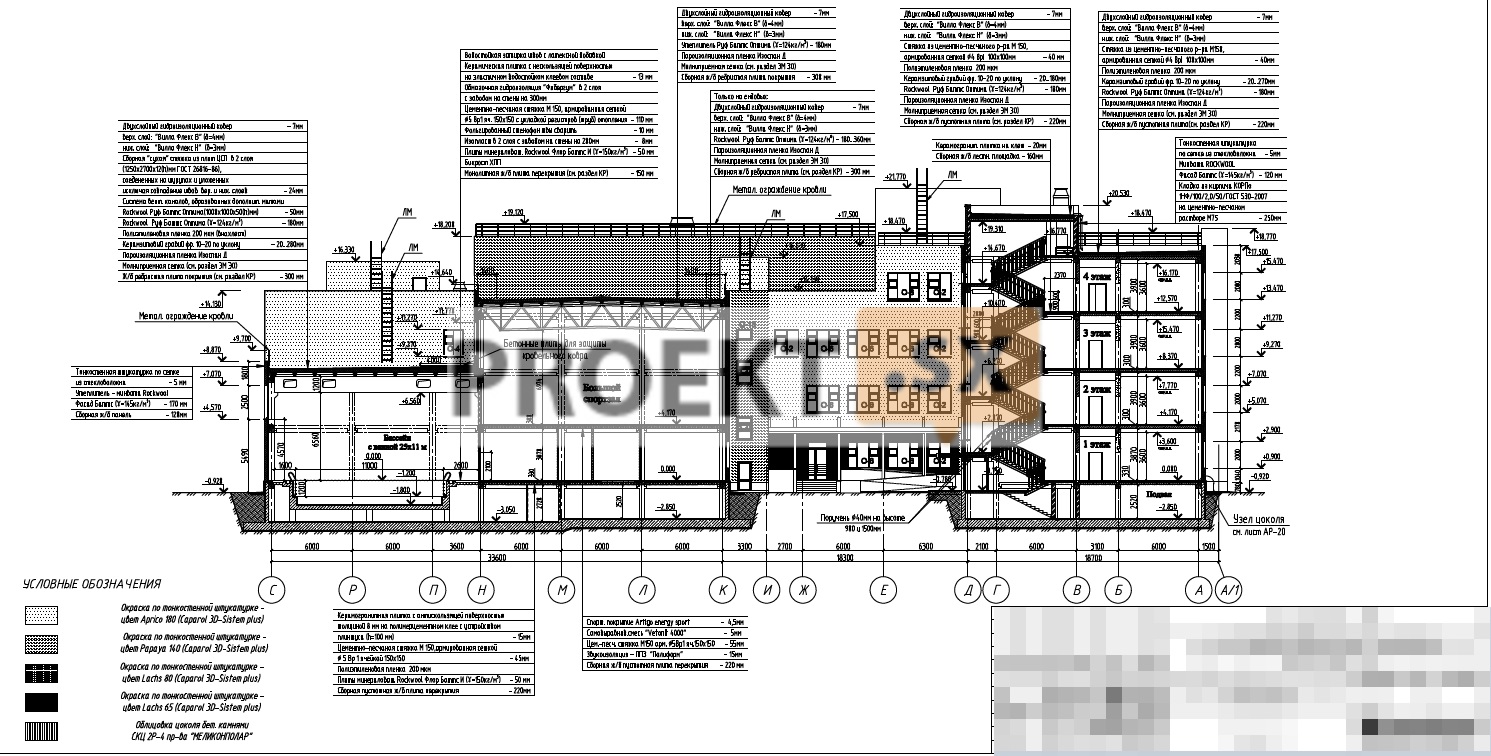

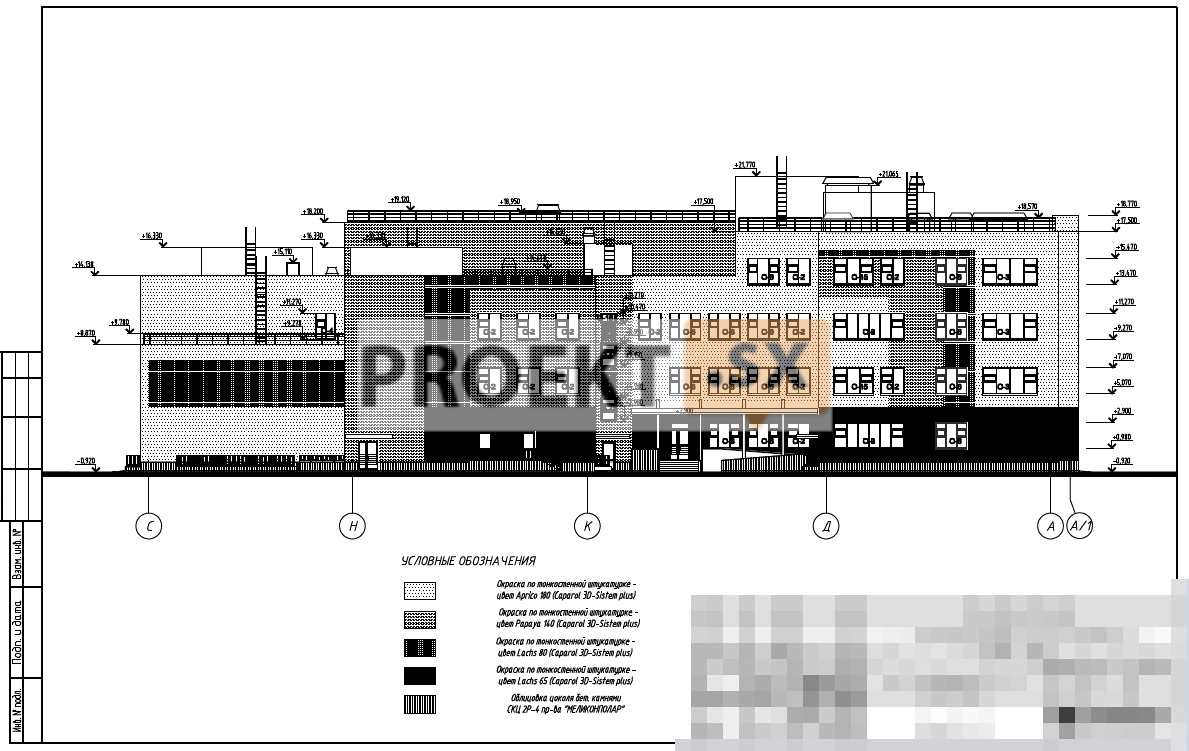

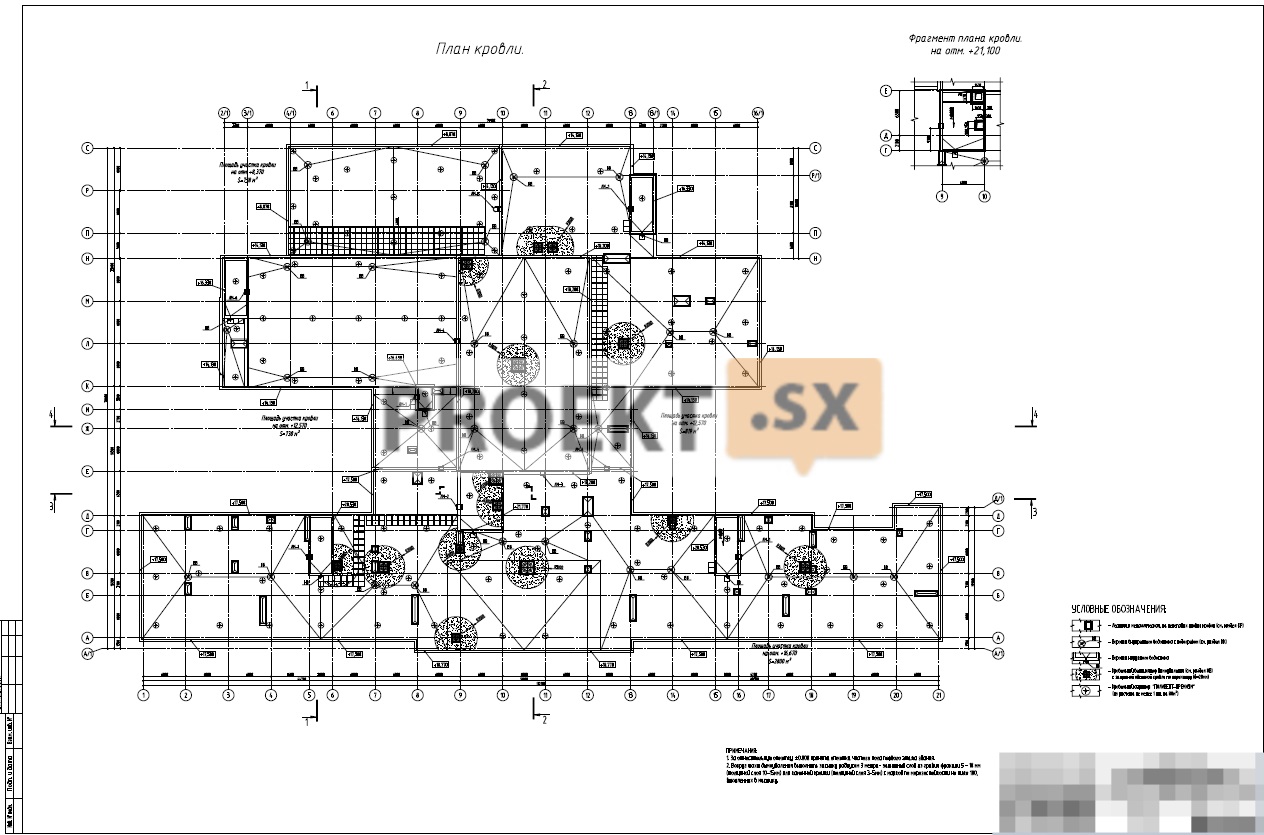

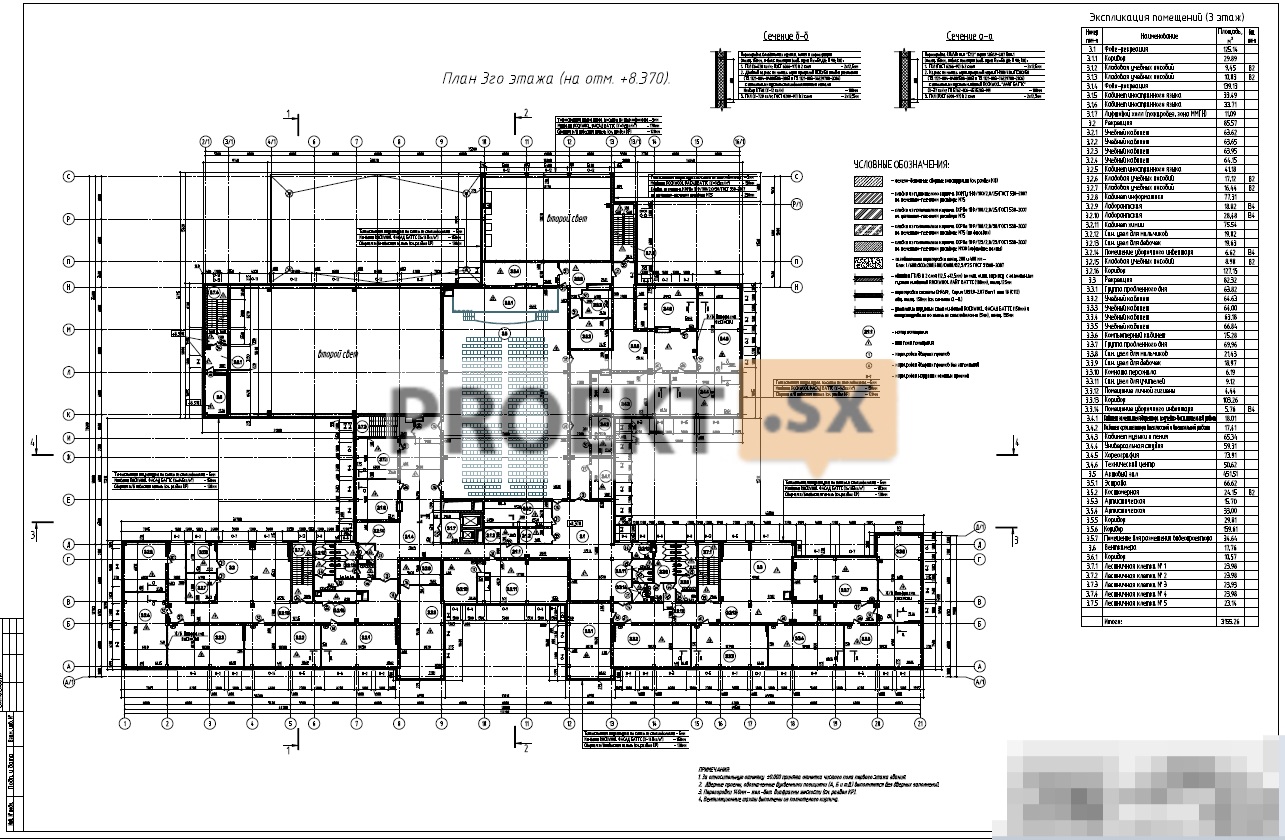

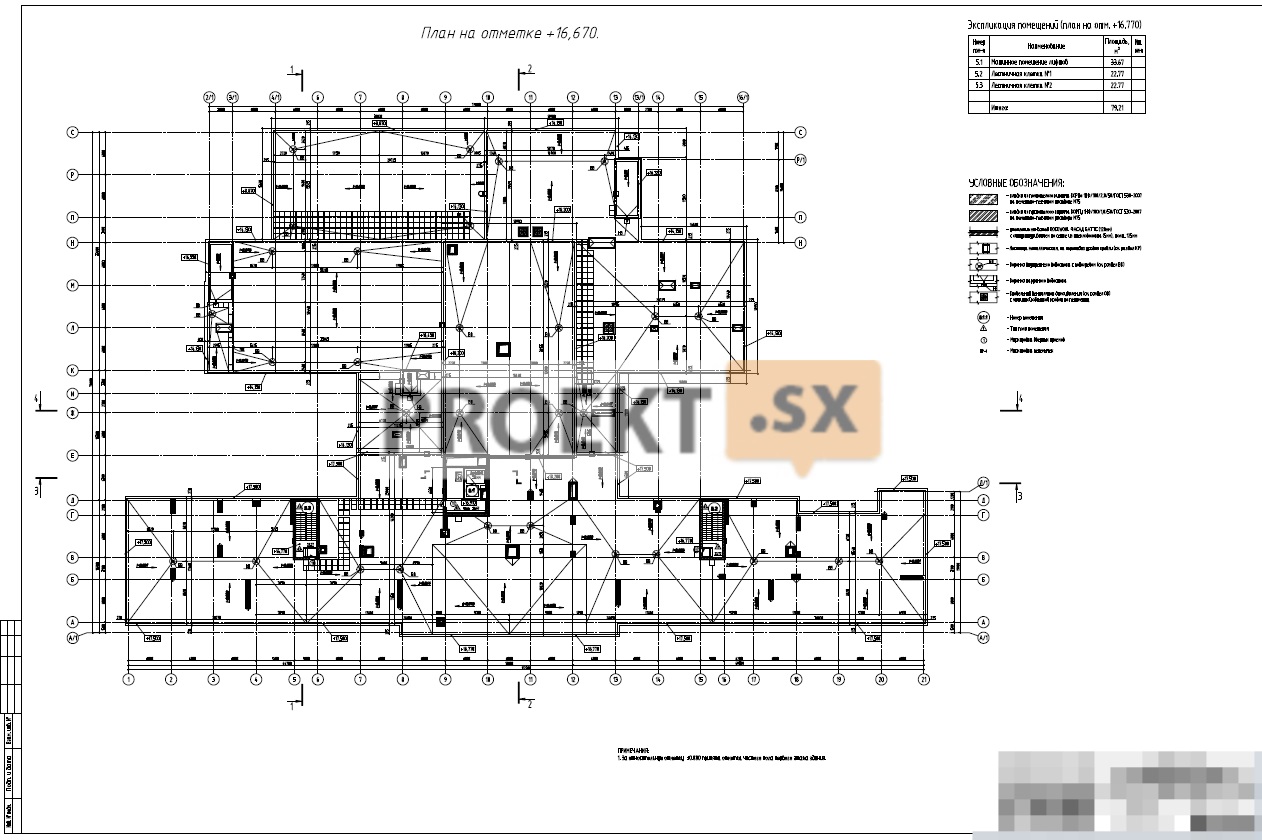

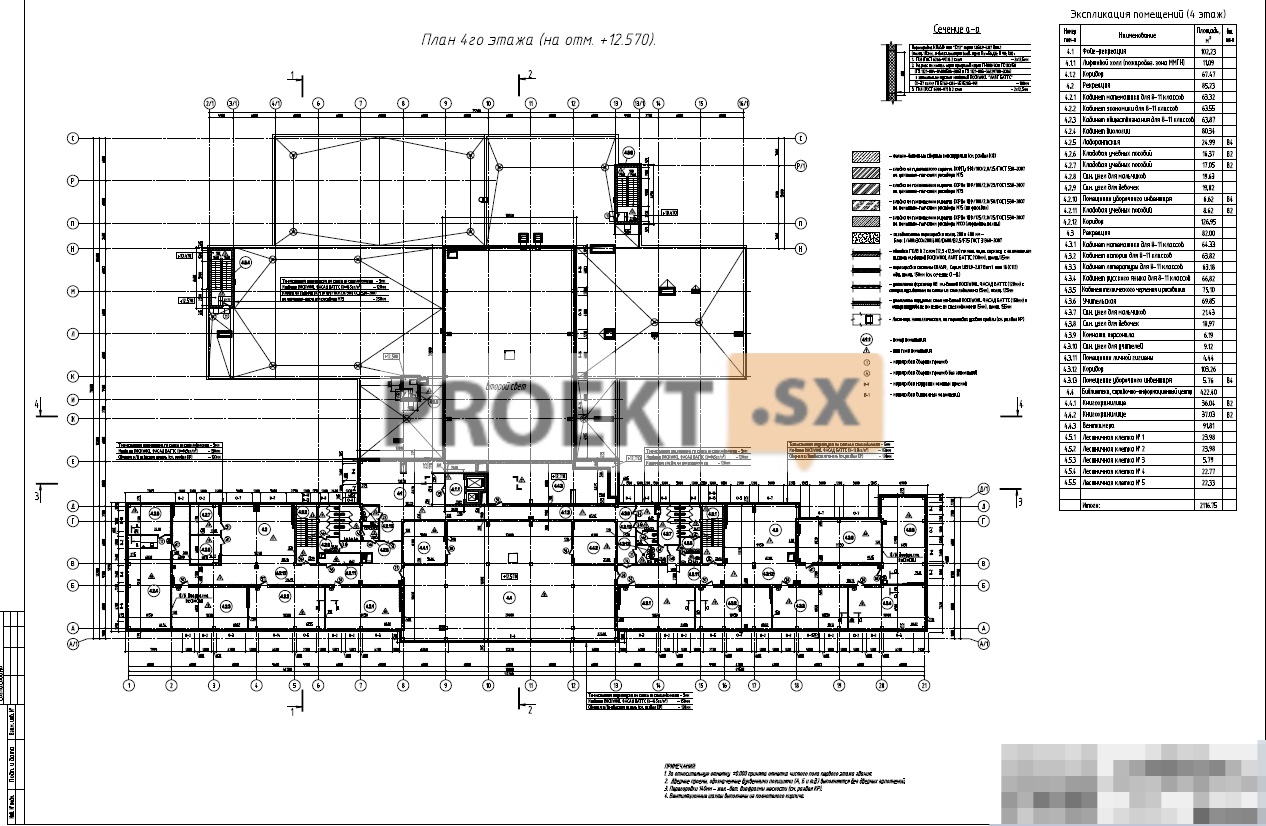

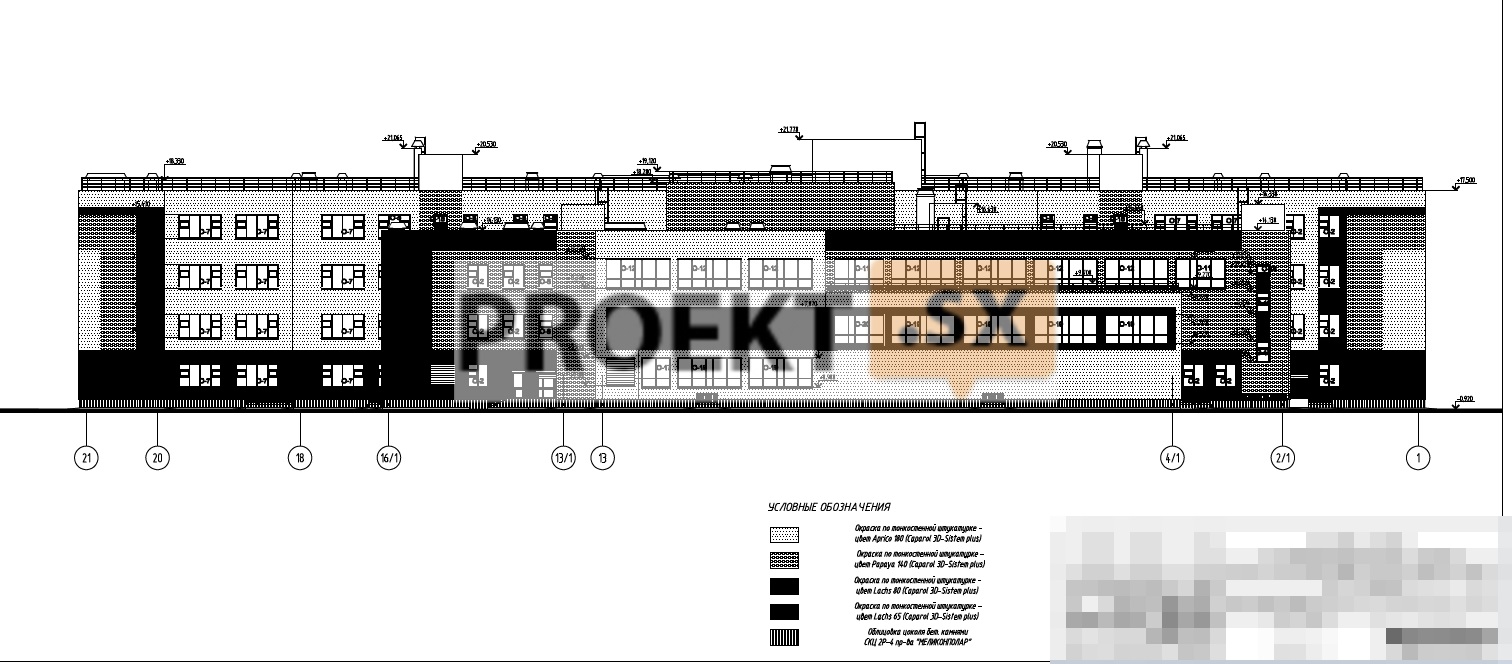

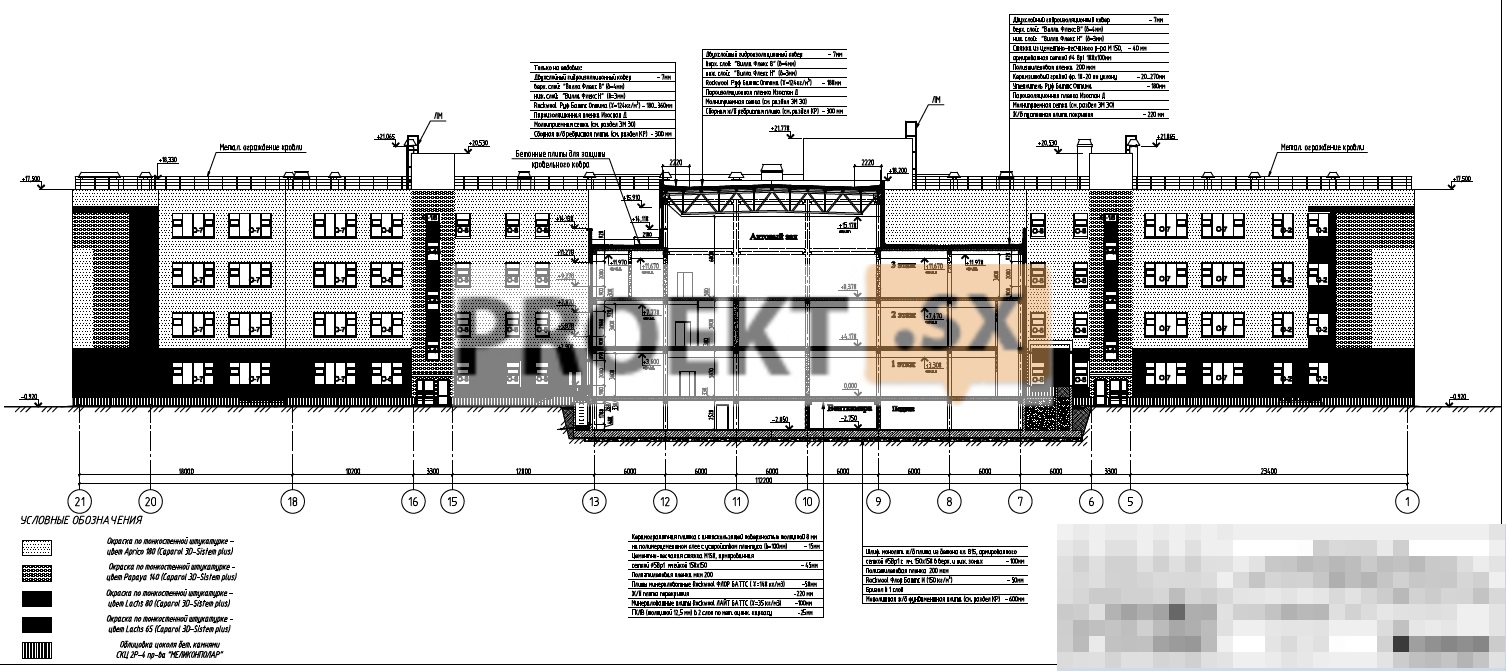

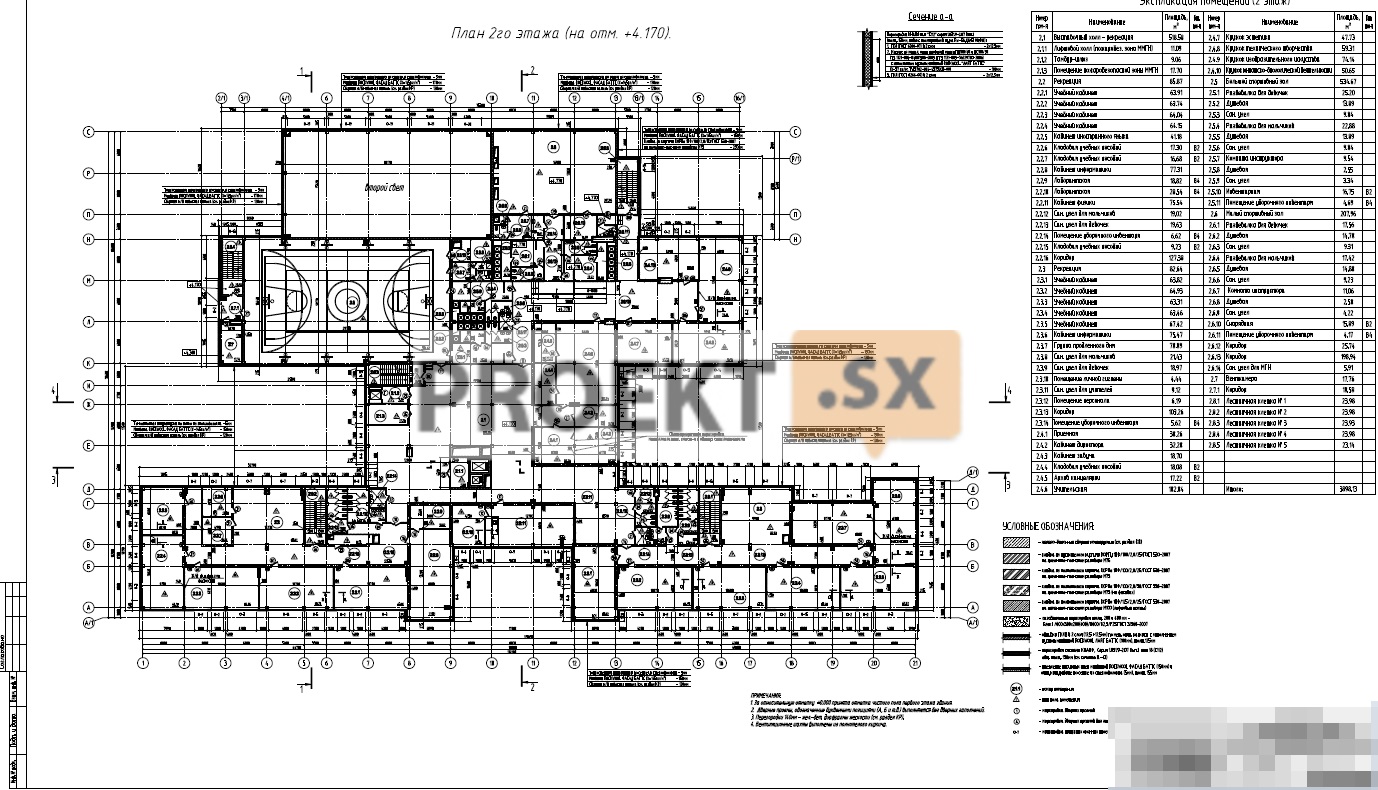

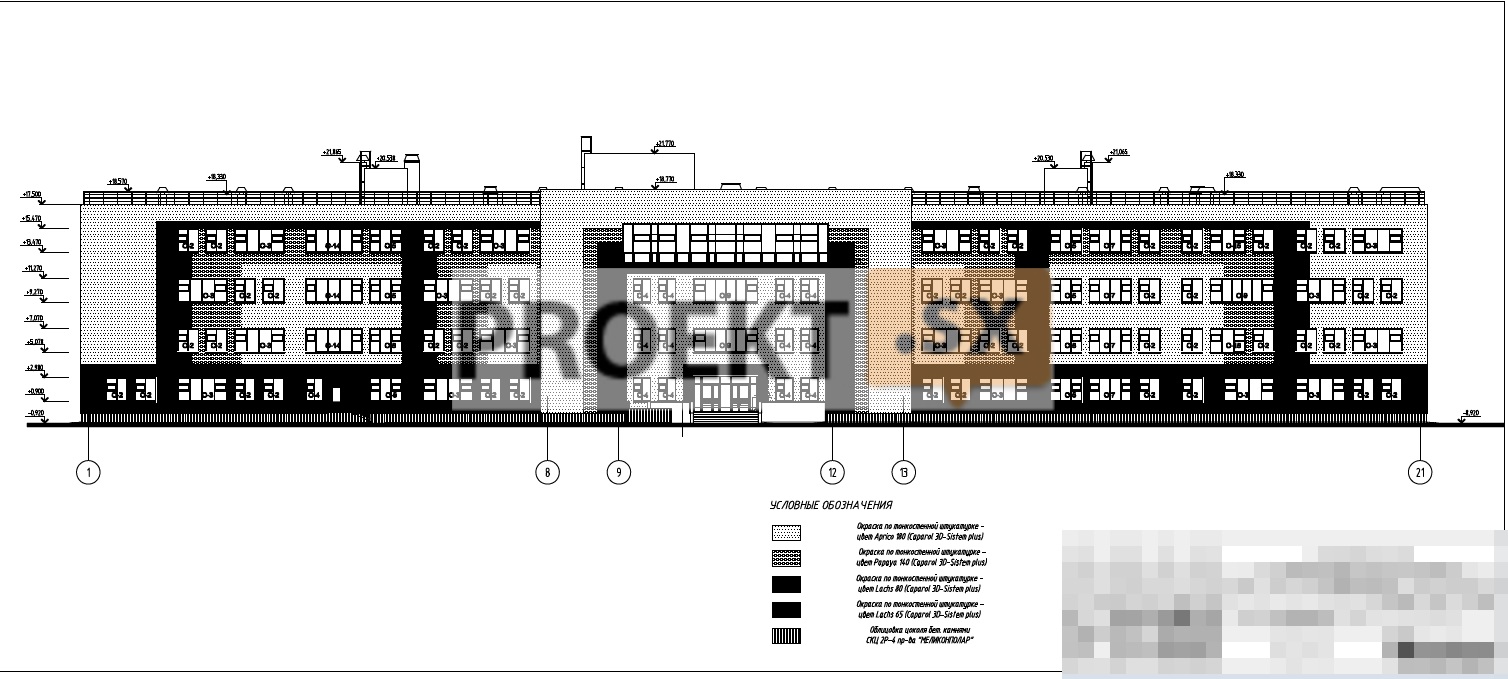

Архитектурные и объемно-планировочные решения.

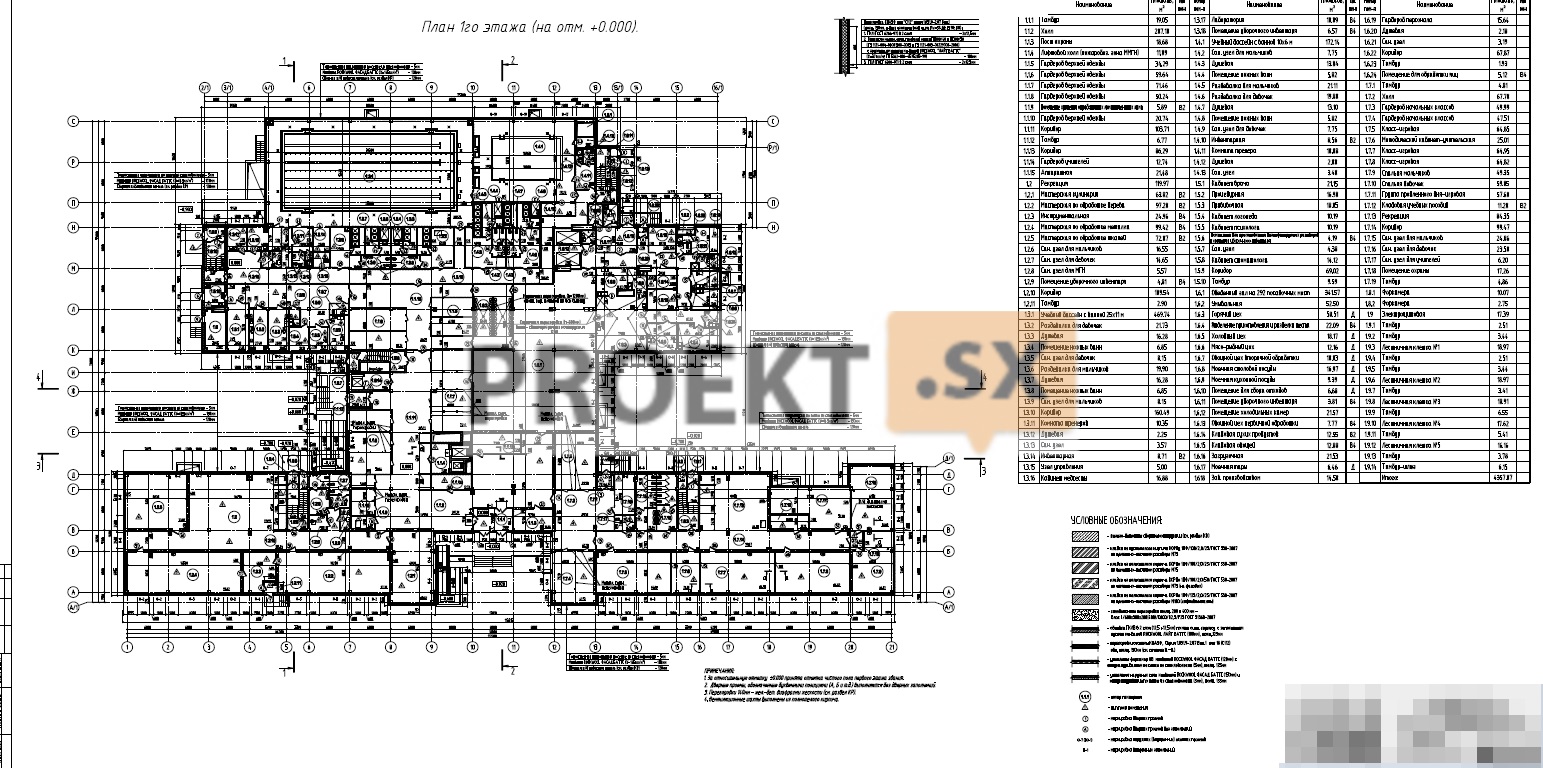

Запроектировано здание общеобразовательной школы I, II и III ступеней обучения на 825 мест с двумя плавательными бассейнами. Запроектированное здание - сложное в плане, разноэтажное, с подвальным этажом, без чердака. Максимальные размеры здания в крайних осях 112,2 х 70,6 м. Максимальная высота здания от планировочной отметки земли до верха парапета 19,12 м. За относительную отметку 0,000 принята отметка чистого пола вестибюля первого этажа, что соответствует абсолютной отметке 15.25. В подвальном этаже на отметках -3,050, -2,850 и -2,750 запроектированы: технические помещения водоподготовки для бассейнов, насосная пожаротушения, ИТП и водомерный узел, кабельная, три венткамеры, две форкамеры, помещение для хранения реагентов, помещения для прокладки инженерных коммуникаций. Высота подвального этажа – 3,05 м; 2,85 м; 2,75 м. На первом этаже на отметке 0,000 запроектированы: группа помещений входного вестибюля с гардеробами; группа помещений начальных классов – классы-игровые, спальни, помещение для групп продленного дня, кладовая учебных пособий, санузлы, помещение охраны; группа помещений мастерских – мастерские по обработке древесины, металлов, тканей, инструментальная, мастерская кулинарии; группа помещений столовой и кухонного блока; группа помещений бассейнов – зал большого бассейна с чашей 25 х 11 м, зал малого бассейна с чашей 10 х 6 м, раздевальные, душевые, санузлы, инвентарные, тренерские, кабинет медсестры, лаборатория, помещение для хранения уборочного инвентаря; группа медицинских помещений; технические помещения – помещение для хранения люминесцентных ламп, две форкамеры, электрощитовая. Высота помещений первого этажа – 3,60 м и 3,30 м, высота помещений бассейнов – 6,56 м и 4,30 м до низа конструкций перекрытия. На втором этаже запроектированы: на отметке +4,170 – выставочный холл; группа помещений начальных классов (1-4 классы) – учебные помещения, помещение для групп продленного дня, помещение персонала; группа помещений основной и старшей школы – учебные помещения, лаборантские, кладоваые учебных пособий; помещения для кружков; группа помещений администрации – дирекция, учительская, архив канцелярии; группа спортивно-оздоровительных помещений – двухсветное помещение большого спортивного зала и на отметке +4,770 - двухсветное помещение малого спортивного зала, комнаты инструктора с санузлом и душевой, раздевальные, душевые, санузлы, инвентарные; венткамера. Высота помещений второго этажа - 3,60 м; высота до низа выступающих конструкций перекрытия малого спортивного зала – 7,33 м, большого спортивного зала – 6,97 м. На третьем этаже на отметке +8,370 запроектированы: группа помещения начальных классов – учебные помещения, помещение для групп продленного дня, компьютерный кабинет, комната персонала; группа помещений основной и старшей школы – учебные помещения, лаборантские, кладовые учебных пособий; группа помещений актового зала – зал на 500 мест, технический центр, костюмерная, артистическая, проекторная; помещения для занятий музыкой, пением, хореографией; административные помещения; венткамера. Высота помещений 3 этажа – 3,60 м, высота актового зала до низа выступающих конструкций – 6,80 м. На четвертом этаже на отметке +12,570 запроектированы: группа помещений старшей школы – учебные помещения, лаборантская, кладовые учебных пособий, учительская, комната персонала; библиотека с двумя помещениями для закрытого хранения; венткамера. Высота помещений 4 этажа – 3,60 м. На каждом этаже запроектированы санузлы, помещения уборочного инвентаря, коридоры, рекреации, холлы. Помещения начальной школы и учебные мастерские по обработке дерева и металла запроектированы с отдельными выходами на прилегающую территорию. Для сообщения между этажами запроектированы 5 лестничных клеток типа Л1 и два пассажирских лифта грузоподъемностью 1000 кг и 400 кг с машинными помещениями. Наружные стены – из однослойных сборных навесных железобетонных панелей с утеплителем из минеральной ваты с последующим оштукатуриванием и окраской. Покрытие – плоское совмещенное утепленное, с внутренним водостоком, кровля – рулонная, в местах выходов на кровлю, на путях движения к машинному помещению лифтов - с бетонными тротуарными плитами. Цоколь облицовывается бетонным камнем. Перегородки и внутренние стены – из пустотелого и полнотелого керамического кирпича, из газобетона, из ГКЛ по металлическому каркасу с заполнением минеральной ватой. Оконные блоки - двухкамерные стеклопакеты в металлопластиковых переплетах с механическими приточными клапанами. Дверные блоки – металлические, деревянные и ПВХ, остекленные и глухие. Входные тамбуры - алюминиевая профильная система с заполнением наружных конструкций тамбура двухкамерными стеклопакетами с триплексным стеклом. Внутренняя отделка стен и перегородок - окраска водоэмульсионными красками, оклейка обоями под окраску. Стены в помещениях с влажным и мокрым режимом эксплуатации облицовываются керамической плиткой на всю высоту помещений. Покрытие полов – линолеум ТЗИ, керамический гранит, керамическая плитка, рулонное спортивное покрытие, ламинат, доска шпунтованная, бетон. Потолки – акрилатная, водоэмульсионная и вододисперсионная краска, подвесные потолки на металлическом каркасе. Проектной документацией предусмотрены мероприятия по обеспечению доступности здания для маломобильных групп населения (МГН). Для доступа МГН в вестибюль 1 этажа с уровня земли предусмотрено два пандуса. Покрытие пандуса - бетонная плитка, не допускающая скольжения при намокании. Глубина входного тамбура принята не менее 1,80 м, ширина – не менее 2,20 м. С уровня вестибюля главного входа на уровень 2 этажа предусмотрен подъемник с вертикальным перемещением для МГН. На первом и втором этаже здания запроектированы санузлы с универсальной кабиной. В актовом зале предусмотрено место для размещения инвалида на кресле-коляске. Предусмотрена доступность для инвалидов душевых и санузлов при спортзалах и бассейнах.

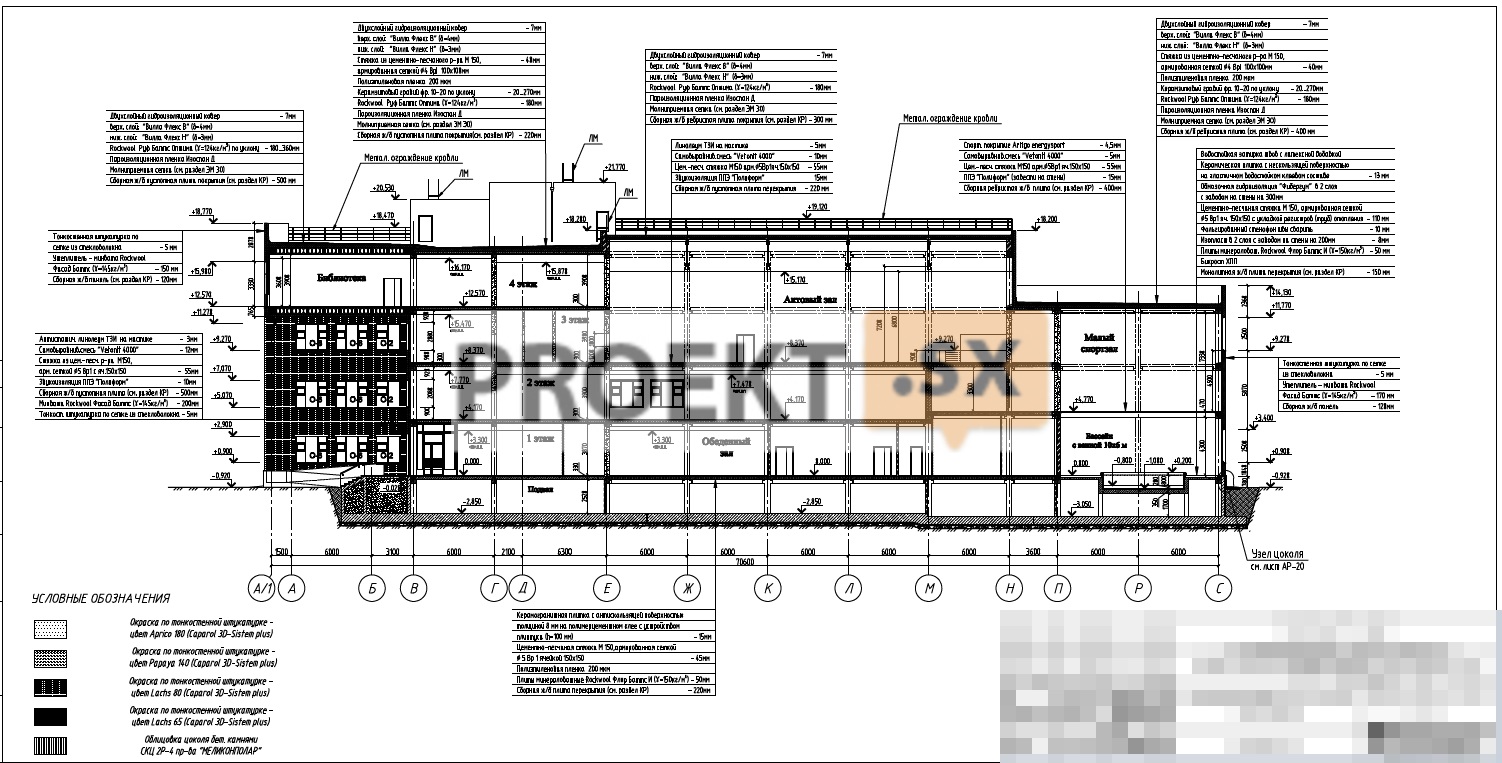

Конструктивные и объемно-планировочные решения.

Уровень ответственности сооружения – II (нормальный). Строительная система здания – сборный железобетон, конструктивная схема здания – полный связевый каркас по серии 1.022 КЛ-2. Подвал запроектирован по колонно-стеновой конструктивной схеме, наружные стены подвала – монолитные железобетонные толщиной 260 мм из бетона В25, W6, F50. Наружные стены подвала утепляются на всю высоту по периметру здания. Колонны нижнего яруса – сечением 400х400 мм из бетона класса В40, F50. Основной шаг колонн – 6,0 м. Внутренние несущие стены - сборные железобетонные панели толщиной 140 мм из бетона В25 - являются диафрагмами жесткости. Колонны верхнего яруса – сечением 400х400 мм, из бетона класса В25. Балки каркаса – сборные железобетонные ригели таврового сечения из бе-тона класса В30 (для пролета 6,0 м) и В35 (для пролета 7,4 м). Узел опирание ригеля на консоль колонны решен как условно жесткий. Помещение бассейна перекрывается сборными железобетонными строительными балками пролетом 15 м, высотой строения 120 см, из бетона класса В 55. Помещения спортивного и актового залов перекрываются стальными фермами пролетом 18 м, по серии 1.263.2-4. Перекрытия и покрытие запроектированы из сборных железобетонных многопустотных плит безопалубочного формования толщиной 220 мм и 150 мм из бетона класса В40. Плиты перекрытий тип. этажей опираются на полки ригелей или консоли диафрагм жесткости. Жесткость диска перекрытия и покрытия обеспечивается установкой между колоннами плит-распорок  имеющих жесткие узлы сопряжения с ригелями. В перекрытии над бассейном запроектированы сплошные плиты П-образного сечения высотой 400 мм пролетом 12,0 м. Наружные ограждающие стены – ненесущие однослойные железобетонные панели из тяжелого бетона класса В25, F50, толщиной 120 мм. Пространственная неизменяемость и устойчивость каркаса обеспечивается совместной работой рам, диафрагм жесткости и жестких дисков перекрытий и покрытия. Конструкции лестниц и вентблоки – сборные железобетонные изделия из бетона класса В25. Пространственный расчет каркаса здания выполнен в программном комплексе «ЛИРА 9.6 Pro» версия 9.6R5 и «ЛИРА 9.6 Грунт» с учетом влияния податливости основания. Максимальное горизонтальное перемещение верха здания – 1,91 мм, что не превышает предельно допустимых значений. Требуемая огнестойкость железобетонных несущих конструкций обеспе-чивается увеличенным защитным слоем бетона для рабочей арматуры, нанесением вермикулитовой штукатурки (для колонн каркаса) и огнезащитной краски (для металлических конструкций). Фундаменты разработаны в виде монолитной железобетонной фундаментной плиты толщиной 600мм на естественном основании из бетона класса В25, W6, F50. Плита устраивается по бетонной подготовке толщиной 100 мм из бетона класса В7.5. Среднее расчетное давление под подошвой фундамента составляет 0,77 кг/см2. Расчетное сопротивление основания – 1,8 кг/см2. Ожидаемая максимальная осадка составляет 5,1 см. Относительная отметка 0,000 соответствует абсолютной отметке 15.25. В соответствии с отчетом об инженерно-геологических изысканиях, выgолненных ООО «Геозонд» (регистрационный № КГА 1407/1 от 17.0802011), основанием фундаментов служат грунты ИГЭ-2 (суглинок тяжелый пылеватый, тугопластичный, ленточный и слоистый), который обладает следующими характеристиками: ρn=1,91 т/м2; е=0.901; n=18о; сn=0,28 кг/см2; Е=90 кг/см2. С целью защиты подземных конструкций от проникновения грунтовых вод через рабочие швы бетонирования и деформационный шов, применяются гидроизоляционные шпонки «Аквастоп» и обмазка полимерной мастикой.
