Архитектурные решения

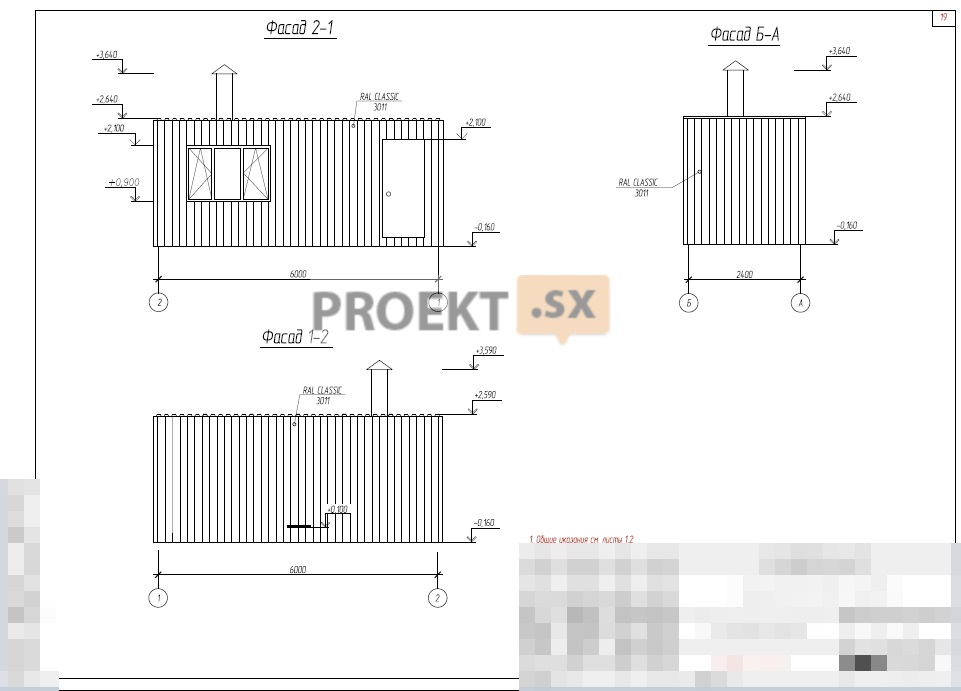

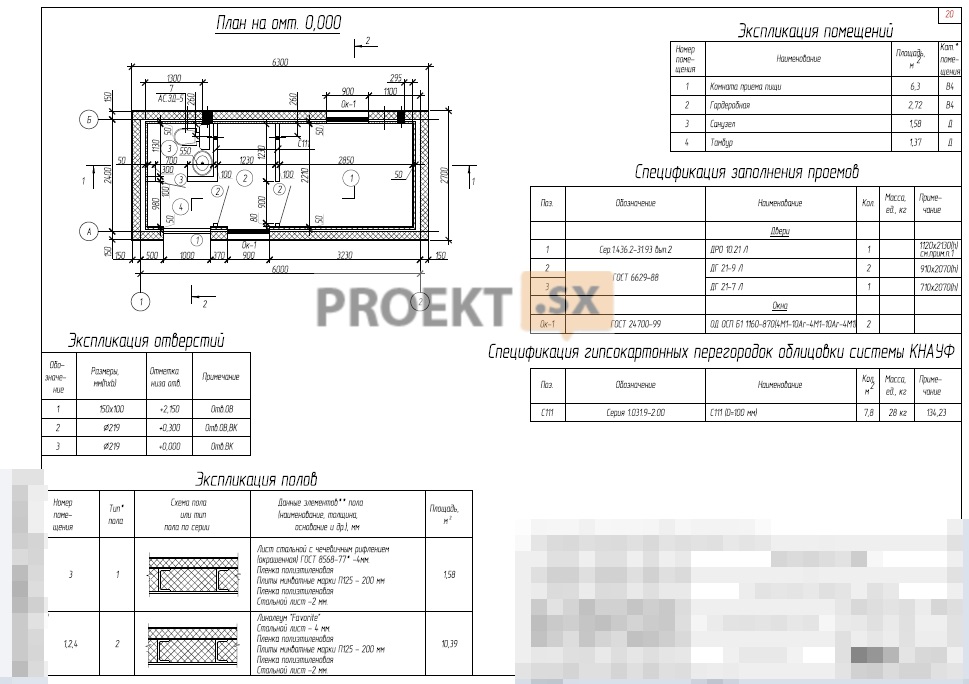

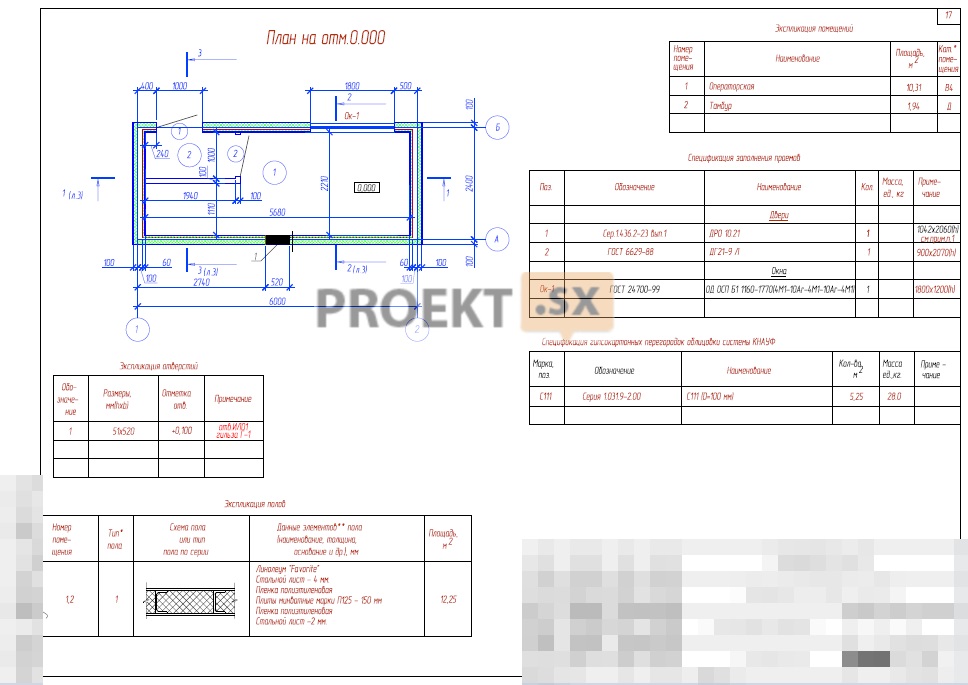

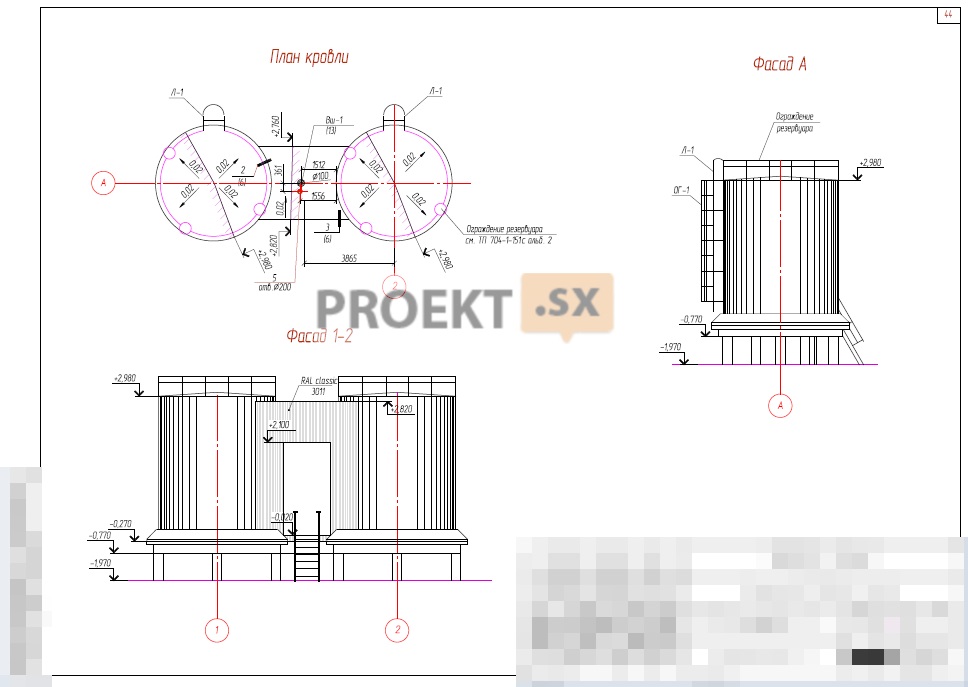

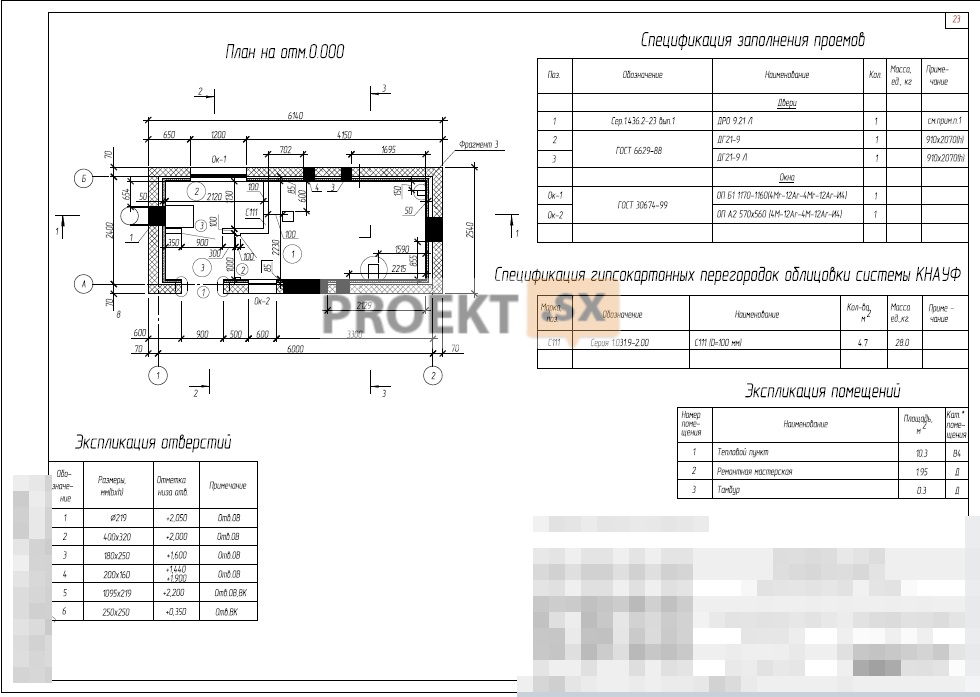

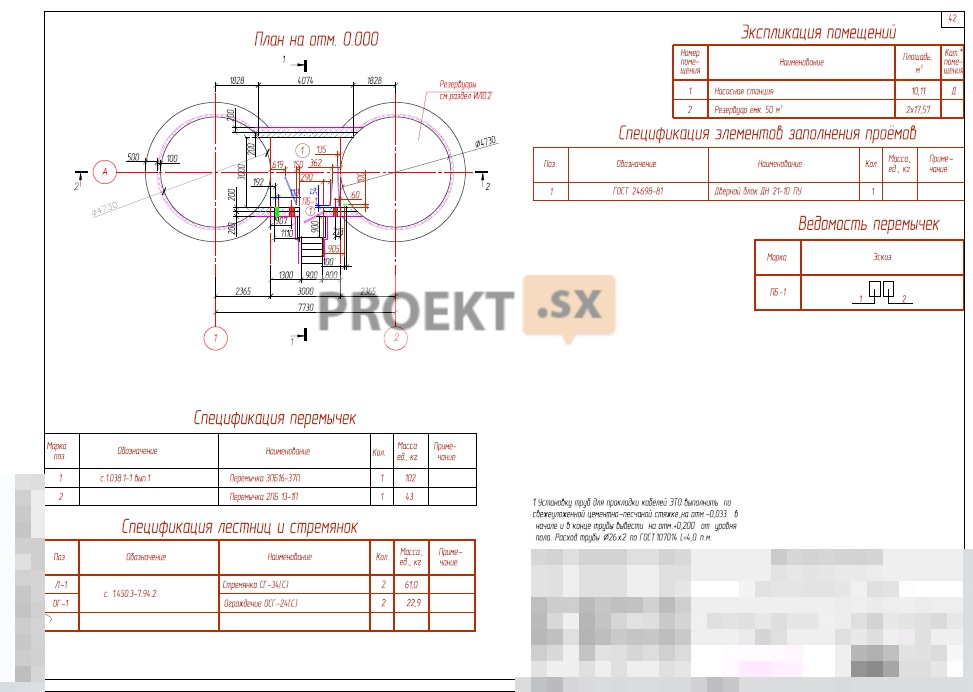

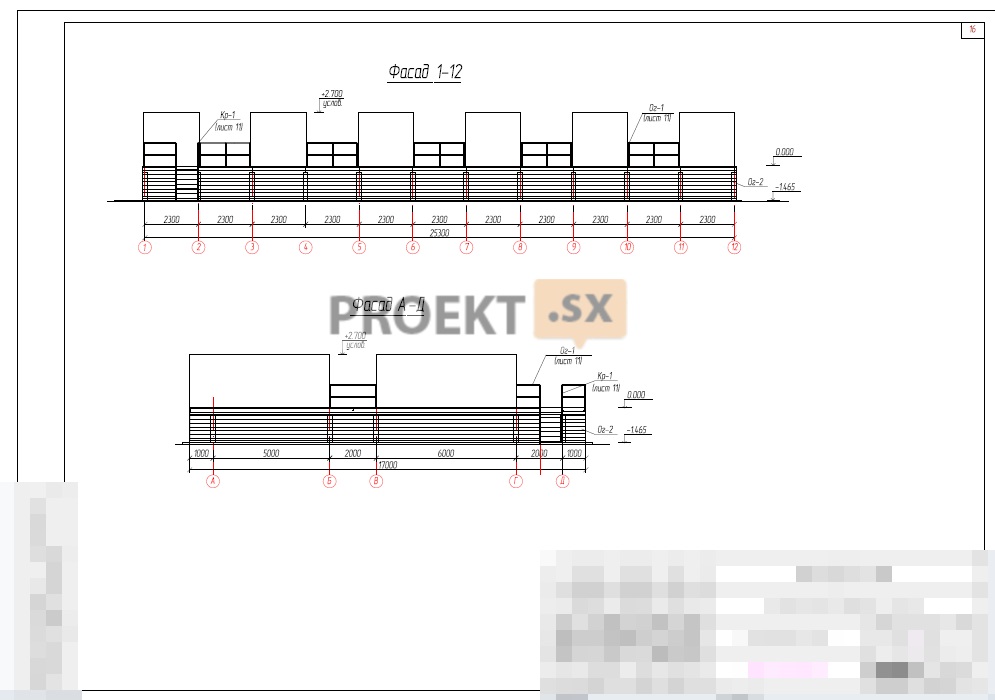

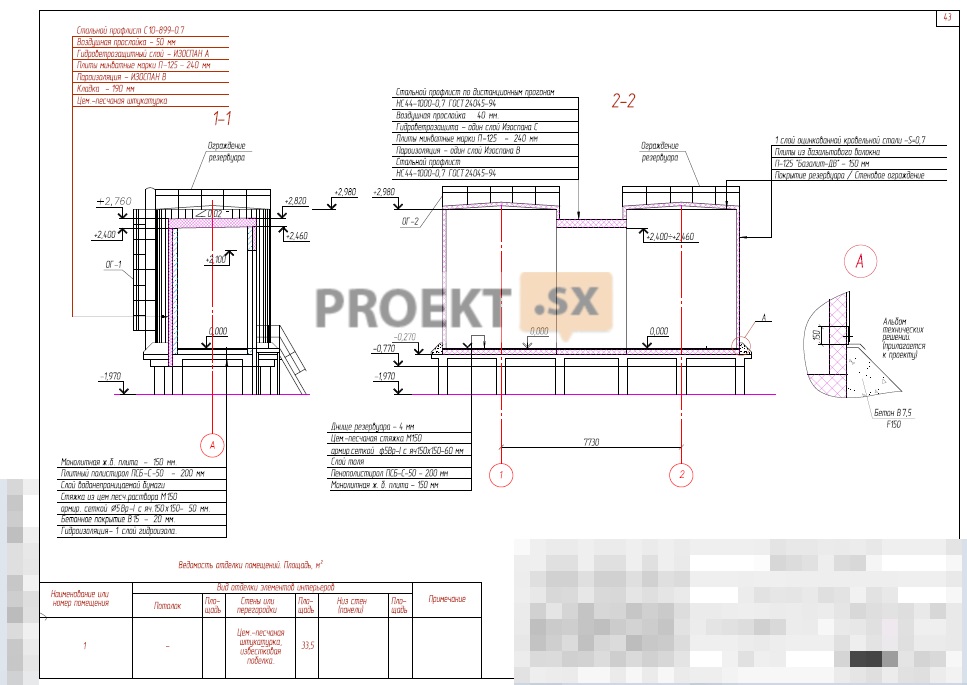

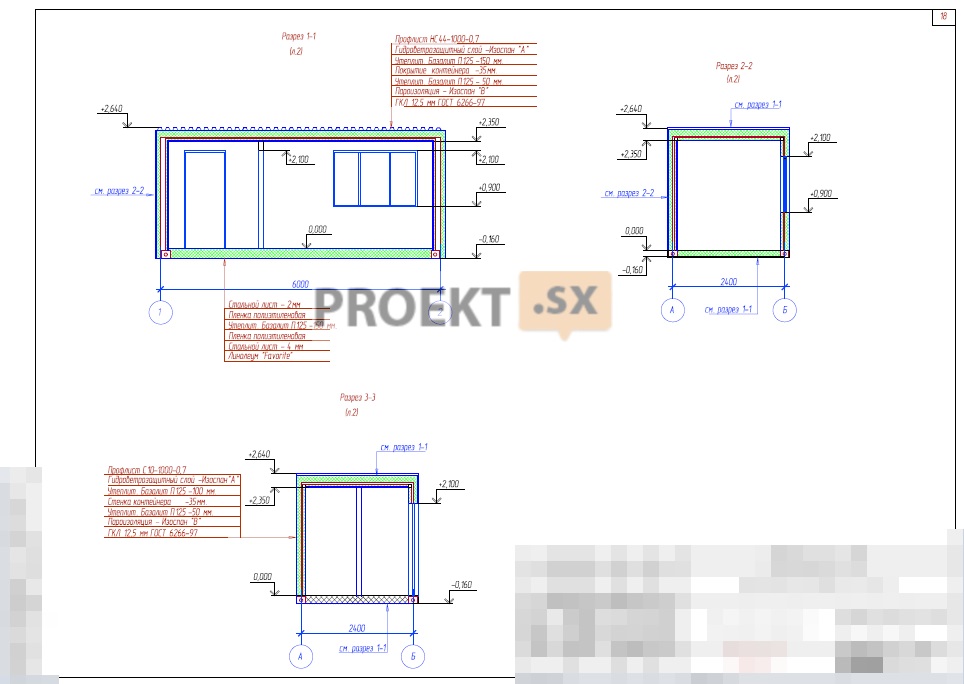

Строительной частью проекта разработаны архитектурные решения следующих объектов: Производственный корпус (фундаментная часть, блок-контейнера в составе производственного корпуса); Блок-контейнер склада масел в таре; Блок-контейнер хранения пож. инвентаря; Противопожарные резервуары 2х50 м3 с насосной; Производственный корпус. Производственный корпус состоит из фундаментной части и блок-контейнеров АДЭС в следующем составе: Блок-контейнер операторской; Блок-контейнер бытовых помещений; Блок-контейнер ремонтной мастерской и сетевой насосной; Блок-контейнер ЗРУ-0,4 кВ; Блок-контейнер ДГУ-200 кВт (2ед.); Блок-контейнер ДГУ-150 кВт; Блок-контейнер ДГУ-100 кВт(2 ед.); Блок-контейнер ДГУ-50 кВт; Блок-контейнер топливомаслоподготовки. Фундаментная часть состоит из двух осей: ось 1-12 с размером 25,3 м, ось А-В с размером 17м. Расчетной схемой каркаса являются несущие балки, балки покрытия и система связей. Сопряжение несущих балок с фундаментами – жёсткое. Пространственная жесткость обеспечивается постановкой связей по несущим балкам и балкам покрытия. Фундаменты – свайные из металлических труб д219х5,0 длиной 6300 мм. Несущие конструкции – балки из прокатных профилей. Площадка обслуживания(покрытие) производственного корпуса выполнена из металлического листа по балкам покрытия чечевичного исполнения толщиной 5 мм. Крыльца фундамента производственного корпуса выполнены из прокатного профиля(швеллер), ступени из металлического листа чечевичного исполнения. Ограждение производственного корпуса выполнено из металлического уголка. Все блок-контейнеры изготавливаются на основе стандартного 24-х тонного контейнера типоразмера 1СС ГОСТ 18477-79*, утепляются Базалитом П-125 и обшиваются профлистом С10-1000-0,7. Блок-контейнеры устанавливаются на фундаментную конструкцию в два ряда. Между рядами существует пространство коридорного типа для передвижения персонала АДЭС. Блок-контейнер оператора. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,640 м. В здании располагается помещение операторной с входным тамбуром.  Полы – линолеум по листовой стали и металлическим балкам. Стены и потолок – профлист по металлическому каркасу по типу П111 Кnаuf. Внутренняя перегородка – гипсокартон по металлическому каркасу по типу С111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Окно – деревянный двухкамерный стеклопакет по ГОСТ 24700-99. Двери – наружная – металическая утеплённая по с. 1.436.2-23 вып.1; внутренняя – деревянная по ГОСТ 6629-88. Блок-контейнер бытовых помещений. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,625 м. В здании располагается помещения: комната приема пищи, гардеробная, санузел, тамбур. Полы – сталь листовая с чечевичным рифлением по металлическим балкам. Стены и потолок – гипсокартон по металлическому каркасу по типу П111 Кnаuf. Внутренняя перегородка – гипсокартон по металлическому каркасу по типу С111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Окна – деревянные двухкамерные стеклопакеты по ГОСТ 24700-99. Двери – наружная – металлическая утеплённая по с. 1.436.2-23 вып.1. Блок-контейнер ЗРУ-0,4 кВ. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,575 м. В здании располагается помещение ЗРУ. Полы – сталь листовая с чечевичным рифлением по металлическим балкам. Стены и потолок – профлист по металлическому каркасу по типу П111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Окно – деревянный двухкамерный стеклопакет по ГОСТ 24700-99. Двери – наружная – металлическая утеплённая по с. 1.436.2-23 вып.1; внутренняя - деревянная по ГОСТ 6629-88. Блок-контейнер ремонтной мастерской и сетевой насосной. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,585 м. В здании располагаются помещения: тепловой пункт, ремонтная мастерская, входной тамбур. Полы – сталь листовая с чечевичным рифлением по металлическим балкам. Стены и потолок – профлист по металлическому каркасу по типу П111 Кnаuf. Внутренняя перегородка – гипсокартон по металлическому каркасу по типу С111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Окна – деревянные двухкамерные стеклопакеты по ГОСТ 24700-99. Двери – наружная – металлическая утеплённая по с. 1.436.2-23 вып.1. Блок-контейнера ДГУ. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,585 м. В здании располагается помещение блок- контейнера ДЭУ-200. Полы – сталь листовая с чечевичным рифлением по металлическим балкам. Стены и потолок – профлист по металлическому каркасу по типу П111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Двери наружные – металлические индивидуального изготовления утеплённые однопольные и двупольные с люком. Блок-контейнер топливо-маслоподготовки. Прямоугольное в плане здание с размерами в осях 6,0×2,4 м. Высота до верха контейнера 2,585 м. В здании располагается помещение топливо-маслоподготовки. Полы – сталь листовая с чечевичным рифлением по металлическим балкам. Стены и потолок – профлист по металлическому каркасу по типу П111 Кnаuf. Утеплитель – плиты минераловатные П125 по ГОСТ 9573-96. Окна – деревянные двухкамерные стеклопакеты по ГОСТ 24700-99. Двери – наружная – металическая утеплённая по с. 1.436.2-23 вып.1. Блок-контейнер склада масел в таре (бочках). Здание склада масла представляет собой два блок - контейнера соединенных вместе. Блок-контейнер помещения склада пенообразователя в таре (бочках) имеет габариты 2,4 х 6,0 м., высотой до верха контейнера 2,46 м. Изготавливается на основе стандартного 24-х тонного контейнера типоразмера 1СС ГОСТ 18477-79*, утепляется Базалитом П-125 и обшивается профлистом С10-1000-0,7. Контейнер устанавливается на фундамент из железобетонной плиты. Размеры здания в осях 2,4х6,0 м. Блок-контейнер хранения пож. инвентаря. Здание хранения пож.инвентаря представляет собой блок – контейнер. Блок-контейнер имеет габариты 2,4 х 6,0 м., высотой до верха контейнера 2,46 м. Изготавливается на основе стандартного 24-х тонного контейнера типоразмера 1СС ГОСТ 18477-79*, утепляется Базалитом П-125 и обшивается профлистом С10-1000-0,7. Контейнер устанавливается на фундамент из железобетонной плиты. Размеры здания в осях 2,4х6,0 м. Противопожарные резервуары 2х50 куб.м с насосной. Стальные вертикальные цилиндрические резервуары емкостью 2×50 куб. м. предназначены для обеспечения потребностей электростанции запасом воды для тушения пожара. Для обслуживания резервуары оборудованы стремянками. На кровле резервуаров предусмотрено ограждение. Резервуары – стальные, изготавливаются по опросному листу 39-12/2-ИЛО3, утепляются и обшиваются снаружи оцинкованной тонколистовой сталью. Помещение насосной встроено между резервуарами. Помещение насосной отапливаемое, температурно-влажностный режим нормальный, предусмотрено естественное освещение.
