Архитектурные и объемно-планировочные решения

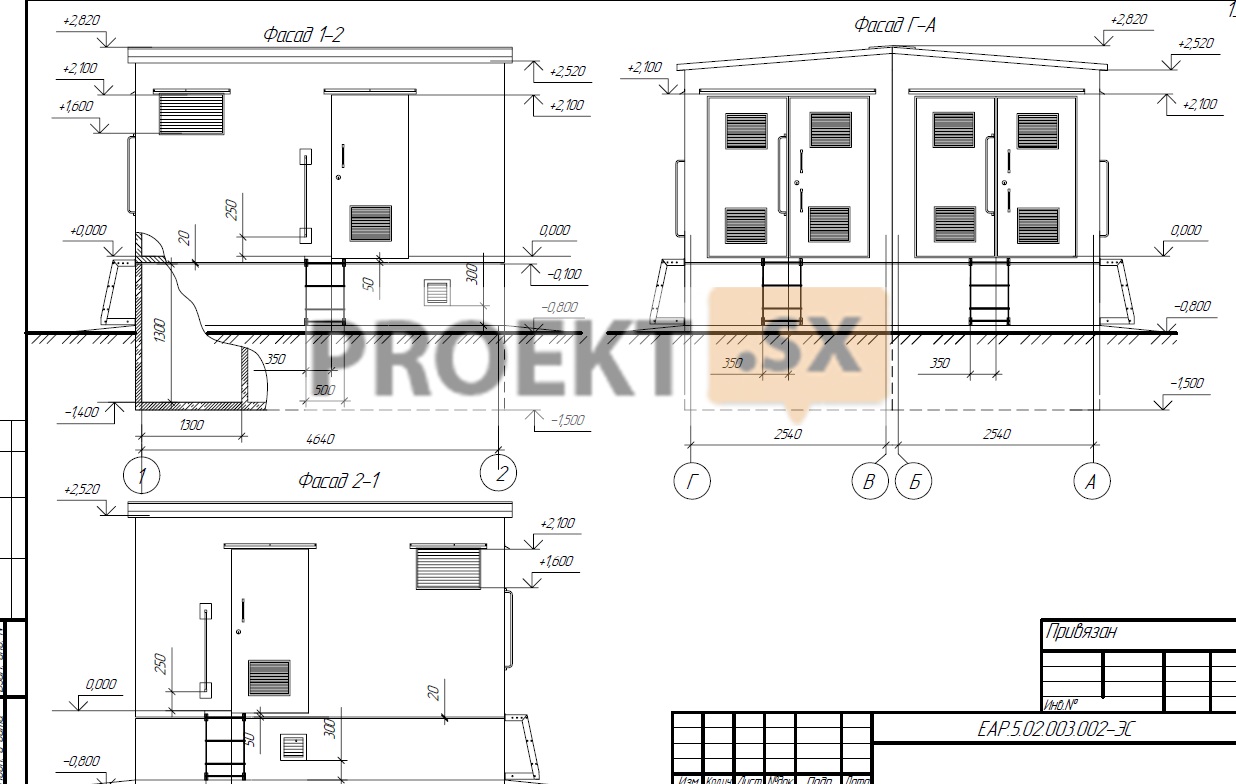

 Объемно-планировочные и архитектурно-строительные решения БКТП продиктованы местными условиями и выполнены по типовому проекту «Комплексная двух трансформаторная подстанция в железобетонном корпусе», Альбом II, 2БКТП.ИЖ.4.1-20.006АР. БКТП - сооружение с цокольной и надземной частью, прямоугольного очертания в плане, с размерами в крайних осях 4,64 х 5,24 м, высотой от планировочной отметки земли до карниза 3,32 м, планировочная отметка земли – минус 0,800 м. За относительную отметку 0,000 принята отметка чистого пола отсека распределительных устройств. Цокольная часть БКТП состоит из двух сборных железобетонных подземных модулей – поддонов корытообразной формы, высотой (глубиной) отсеков 1,30 м, частично заглубленных. Надземная часть БКТП состоит из двух сборных железобетонных модулей коробкообразной формы с внутренней высотой отсека в максимальной точке 2,52 м, которые устанавливаются на модули-поддоны. Толщина перекрытия, покрытия, стенок и перегородок модулей – 80 мм. В цокольной части размещаются кабели и маслоприемники. В надземной части БКТП размещаются силовые трансформаторы и распределительные устройства (низкого напряжения и высокого напряжения). Полы – непылящие, покрываются вододисперстной акриловой краской «Акримметалл». Заполнение проемов – по спецификациям типового проекта 2БКТП.ИЖ.4.1-20.006АР.
Фасады – окраска акриловыми красками.

 Конструктивные и объемно-планировочные решения

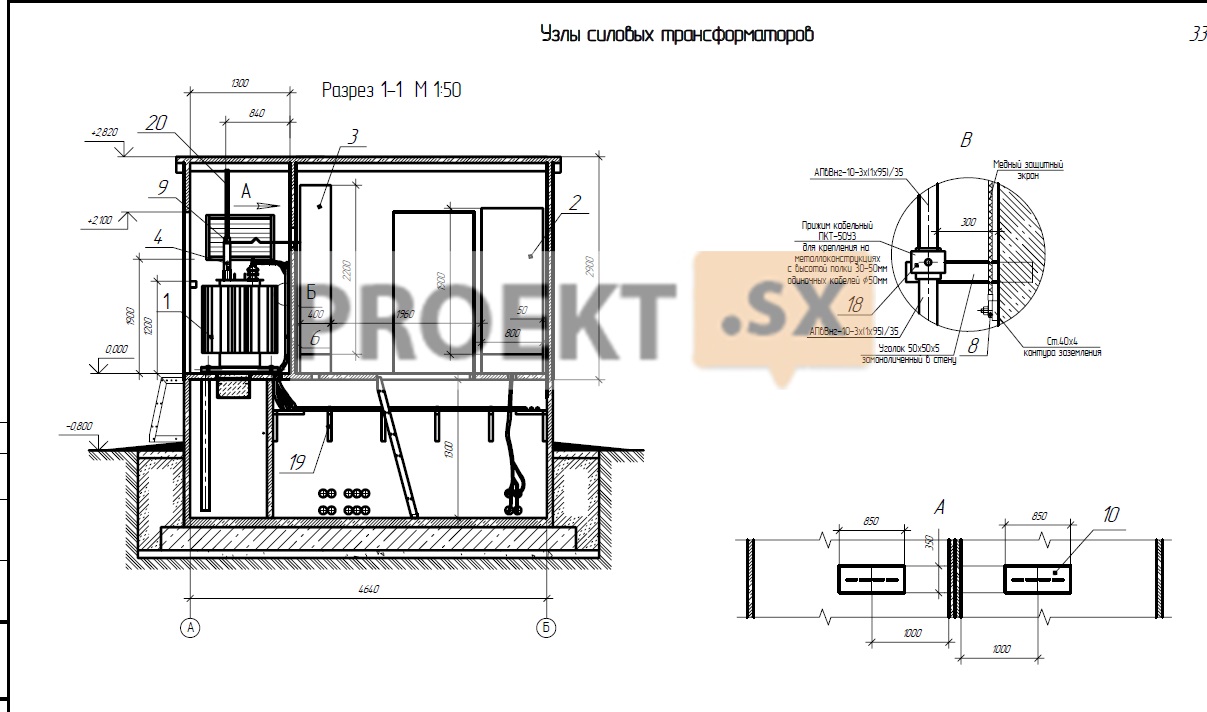

 Архитектурно-строительные решения приняты по привязанному к местным условиям типовому проекту «Комплектная 2-трансформаторная подстанция в железобетонном корпусе. Альбом II 2БКТП. ИЖ.4.1-20.006АР». Уровень ответственности здания – II. Комплектная трансформаторная подстанция 2БКТП состоит из четырёх сборных железобетонных элементов: двух подземных модулей-поддонов и двух надземных модулей, устанавливаемых один на другой. Подземный модуль-поддон представляет собой сборный железобетонный элемент корытообразной формы. Надземный модуль – цельноформованный железобетонный элемент коробкообразной формы. Толщина конструкций модулей 80 мм, бетон класса В22,5, W6, F300, арматура класса АIII. Относительная отметка 0,000 соответствует абсолютной отметке 17,600. Фундамент запроектирован в соответствии с инженерно-геологическими изысканиями, выполненными на участке строительства. В качестве фундамента запроектирована монолитная железобетонная плита из бетона класса В15, W6, F75 толщиной 300 мм, на песчаной подготовке толщиной 100 мм. В основании фундаментов залегает супесь песчанистая светлокоричневая, слоистая, пластичная. Ожидаемая  осадка 2,7 мм. Расчёт фундаментной плиты выполнен по программе «Фундамент 11.2». Максимальное положение уровня грунтовых вод ожидается в период интенсивного выпадения осадков вблизи дневной поверхности земли. Грунтовые воды слабогрессивны по водородному показателю и средне агрессивны по содержанию агрессивной углекислоты по отношению к бетону нормальной проницаемости. В целях защиты бетона подземных конструкций от коррозии предусмотрено применение бетона повышенной водонепроницаемости, устройство усиленной гидроизоляции поверхностей, соприкасающихся с грунтом. Нормативная глубина промерзания насыпных грунтов принята 1,45 м. Рабочим проектом принята глубина заложения фундаментов ниже глубины промерзания грунтов. 6.2.4. Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия: Проектная документация по электроснабжению проектируемой 2-трансформаторной блочной комплектной трансформаторной подстанции (2БКТП-2х400) № 621 выполнена на основании технического задания на проектирования, технических условий. Проектной документацией предусматривается: 1. На существующей ТП - замена существующего автоматического выключателя ВНР 10/400 на выключатель ВНР 10/630. 2. На существующей ТП № 219 - установка дополнительного выключателя ВНР 10/630. 3. Подключение проектируемого 2БКТП-2х400 № 621 к существующей ТП № 286 через проектируемый выключатель ВНР10/630 кабельной линией АСБ2л-10 3х120 мм.кв. Прокладка - в земле. Длина трассы L = 0,400 км. 4. Подключение проектируемого 2БКТП-2х400 № 621 к существующей ТП № 219 - через проектируемый выключатель ВНР10/630 кабельной линией АСБ2л-10 3х120 мм.кв. Прокладка - в земле. Длина трассы L = 0,300 км. Проектная документация на строительство проектируемой 2-трансформаторной блочной комплектной трансформаторной подстанции (2БКТП-2х400) № 621 выполнена на основании технического задания на проектирования и технических условий. Проектной документацией предусматривается: строительство 2-трансформаторной подстанции мощностью 2 х 400 кВА, с распределительным устройством на стороне 6 кВ (РУ-6 кВ). В РУ-6 кВ принята одинарная секционированная (на две секции с помощью разъединителя) система сборных шин, к которой подключаются два ввода, два силовых трансформатора мощностью по 400 кВА и две отходящие линии. Тип ячеек КСО-386. На стороне 0,4 кВ принята односекционная система сборных шин. РУНН предусматривается из типовых блоков с отходящими линиями 0,4 кВ на выключателях-предохранителях и автоматических выключателях. Для измерения напряжения на секциях РУНН запроектированы вольтметры с переключателями. Для измерения тока каждой фазы на вводе НН устанавливаются амперметры. Учет электроэнергии запроектирован в отсеке РУНН. Категория надежности электроснабжения – II. В подстанции запроектировано рабочее, аварийное и ремонтное освещение, охранная сигнализация от проникновения посторонних лиц.

Инженерное оборудование, сети инженерно-технического обес-печения, инженерно-технические мероприятия

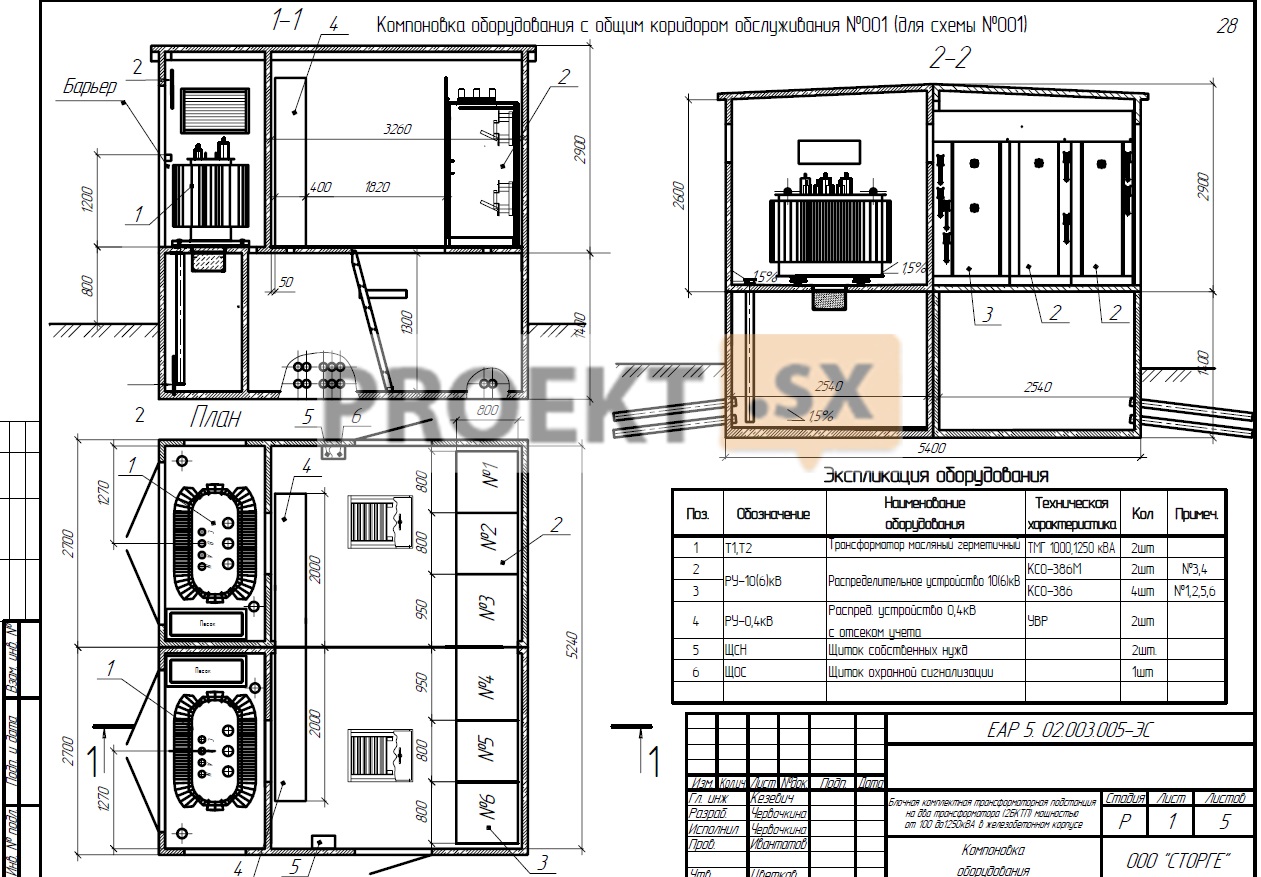

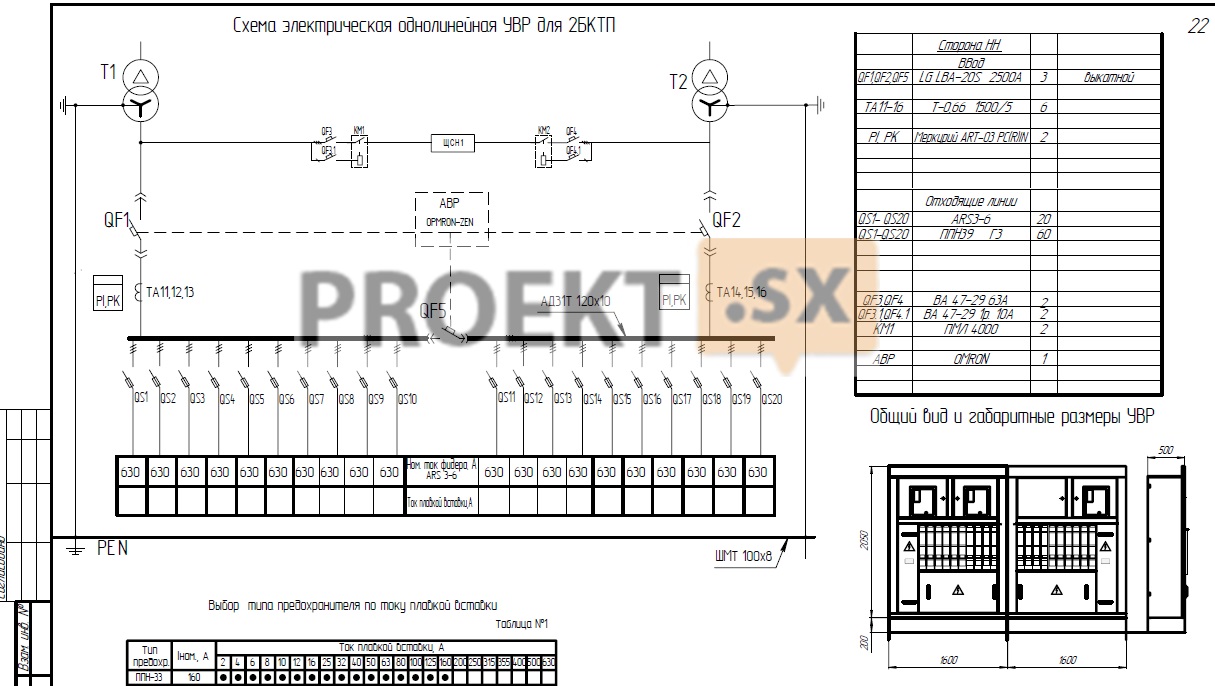

Проектная документация по электроснабжению проектируемой 2-трансформаторной блочной комплектной трансформаторной подстанции (2БКТП-2х400) выполнена на основании технического задания на проектирование, технических условий и акта обследования. Проектная документация на строительство проектируемой 2-трансформаторной блочной комплектной трансформаторной подстанции (2БКТП-2х400) выполнена на основании технического задания на проектирования и технических условий. Проектной документацией предусматривается: строительство 2-трансформаторной подстанции мощностью 2 х 400 кВА, с распределительным устройством на стороне 6 кВ (РУ-6 кВ). В РУ-6 кВ принята одинарная секционированная (на две секции с помощью разъединителя) система сборных шин, к которой подключаются два ввода, два силовых трансформатора мощностью по 400 кВА и две отходящие линии. Тип ячеек КСО-386. На стороне 0,4 кВ принята односекционная система сборных шин. РУНН предусматривается из типовых блоков с отходящими линиями 0,4 кВ на выключателях-предохранителях и автоматических выключателях. Для измерения напряжения на секциях РУНН запроектированы вольтметры с переключателями. Для измерения тока каждой фазы на вводе НН устанавливаются амперметры. Учет электроэнергии запроектирован в отсеке РУНН. Категория надежности электроснабжения – II. В подстанции запроектировано рабочее, аварийное и ремонтное освещение, охранная сигнализация от проникновения посторонних лиц.
