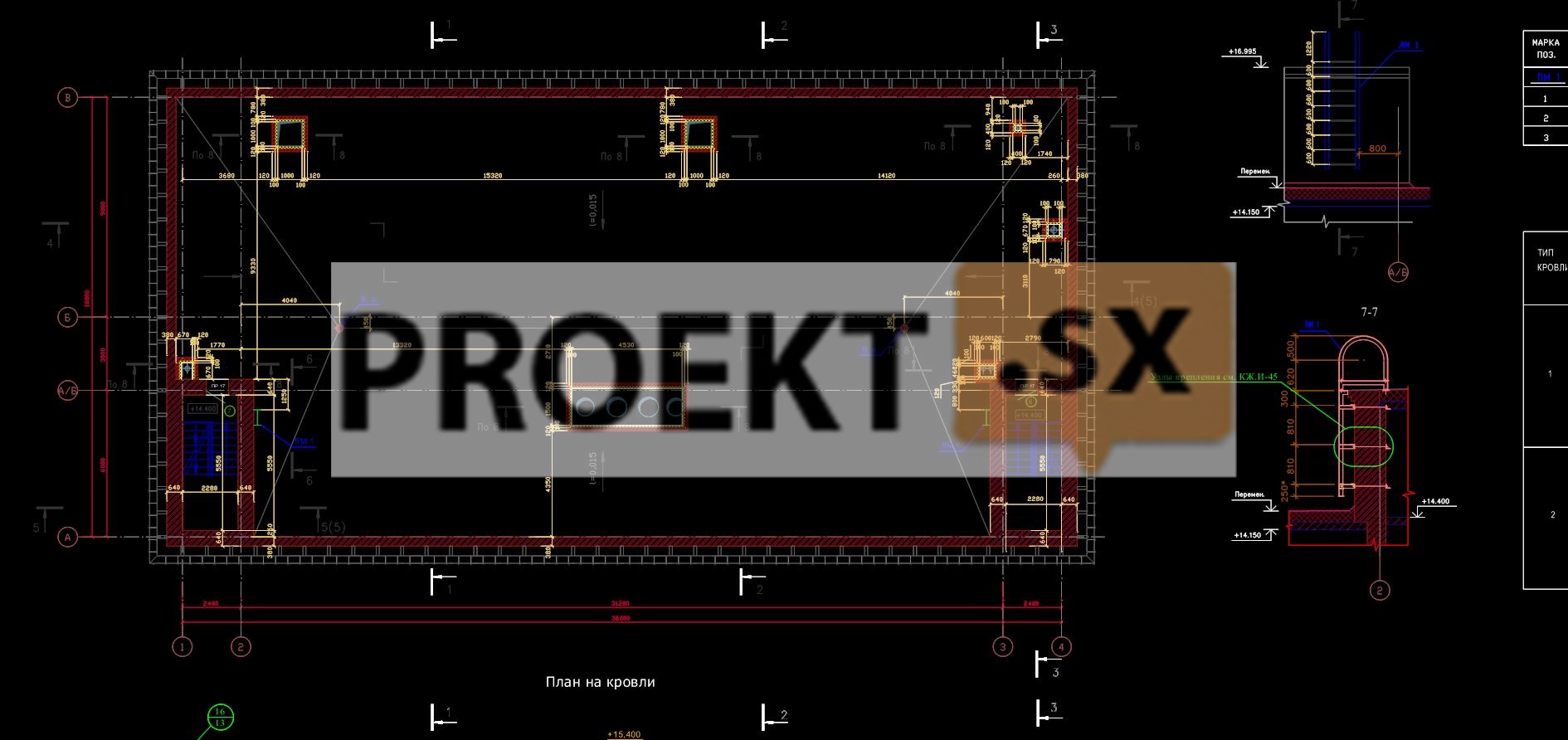

Архитектурные и объемно-планировочные решения:

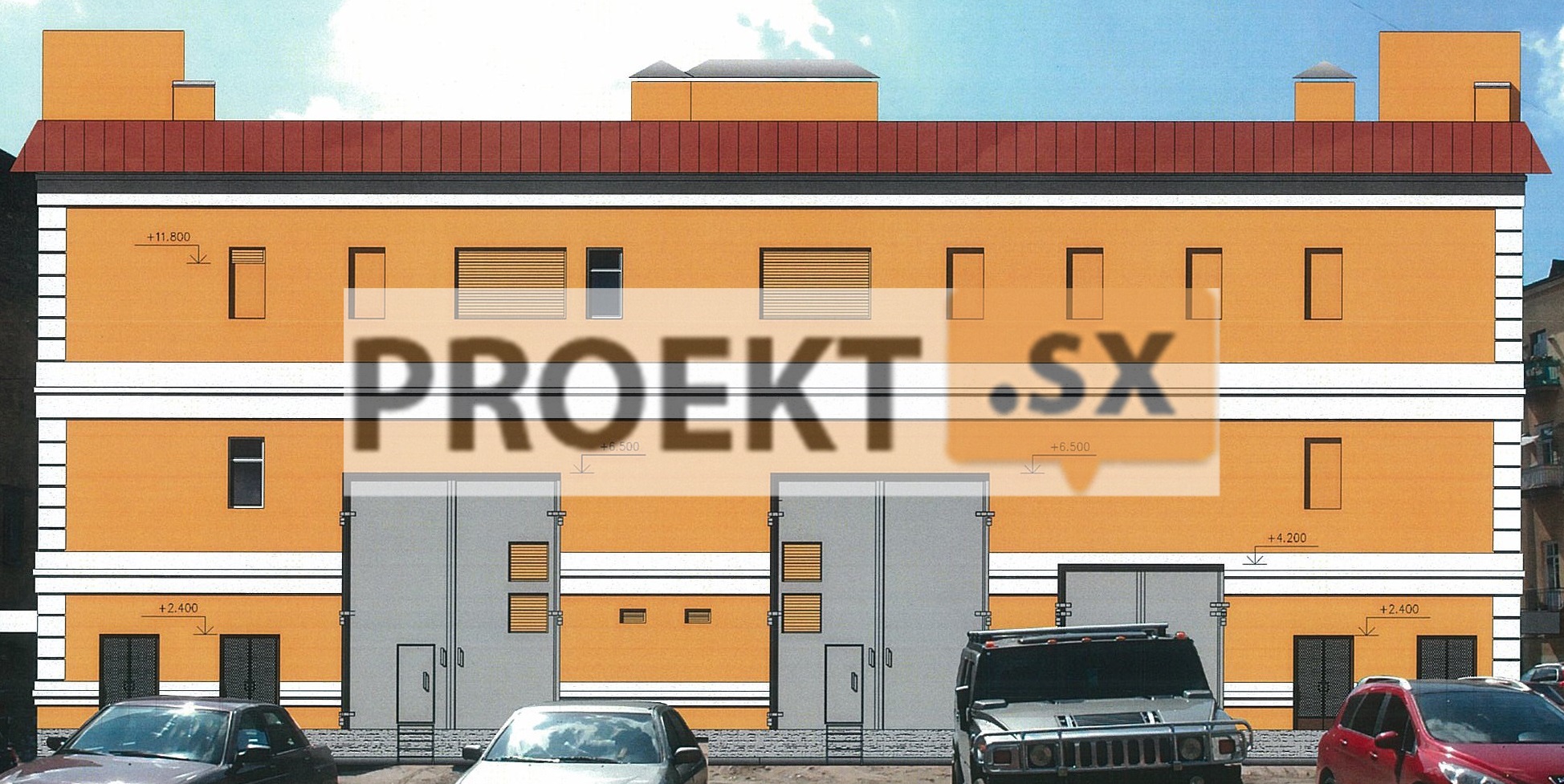

Проектной документацией запроектировано 3-этажное кирпичное с подвалом здание электроподстанции. Размеры здания в плане - 37,28 х 18,76 м, высота до верха парапета - 16,50 м. Толщина наружных стен – 640 мм. Предусмотрены лестничные клетки типа Л1. Кровля - совмещенная, плоская рулонная. По периметру парапета запроектирован декоративный карниз, имитирующий наклонную кровлю. Наружная отделка - мокрая штукатурка с окраской в два цвета. Цо-коль - терразитовая штукатурка.

Конструктивные и объемно-планировочные решения.

Уровень ответственности проектируемого здания – II, нормальный. Конструктивная схема здания – продольно-стеновая. Здание трансформаторной подстанции запроектировано с кирпичными стенами толщиной 640, 250 и 380 мм из обыкновенного глиняного кирпича М125, F50 на растворе М100 с отделкой фасадов штукатуркой. Стены подвала – монолитные железобетонные, бетон класса В25, F150, W6. Толщина наружных стен - 640 мм, внутренних - 640 и 380 мм. Междуэтажные перекрытия и покрытие – монолитные железобетон-ные ребристые плиты толщиной 150 мм (бетон класса В 25), с рёбрами сечением 200 х 400 мм, шаг рёбер переменный 1,1÷2,3 м. Лестницы – сборные железобетонные ступени по металлическим косоурам. Здание оборудовано подвесными кран-балками и монорельсом грузоподъёмностью 3,2 тс. Перегородки – кирпичные толщиной 120 мм. Пространственная жесткость и устойчивость здания обеспечивается совместной работой вертикальных несущих элементов здания и монолитных перекрытий. Расчёт здания совместно с основанием выполнен с помощью расчётного комплекса ING + 2007. Относительная отметка 0,000 соответствует абсолютной отметке 6,660 м. Фундаменты запроектированы в соответствии с инженерно-геологическими изысканиями, выполненными на участке строительства в 2009 году. В качестве основания здания принят комбинированный свайно-плитный фундамент. Буронабивные сваи диаметром 510 мм, длиной 22 м от поверхности планировки выполняются под защитой обсадной трубы. Расчетная нагрузка на сваи принята 110 тс, по результатам полевых испытаний буронабивных свай статической вдавливающей нагрузкой. Основанием свай служат супеси пылеватые серые с гравием и галь-кой полутвёрдые (IL = 0,14; E = 180 кг/см2). Сопряжение свай и ростверка жесткое. Плита ростверка толщиной 500 мм. Под плитой предусмотрена бетонная подготовка толщиной 100 мм из бетона класса B 7,5 по щебеночной подготовке толщиной 300 мм. Материал свай и ростверка – бетон В25, F150, W6. Ожидаемая средняя осадка – 4,29 см. Уровень грунтовых вод зафиксирован на глубинах 2,3-3,0 м от поверхности земли. Максимальное положение уровня грунтовых вод на абсолютных отметках 4,2÷4,8 м. Грунтовые воды слабоагрессивны по содержанию агрессивной углекислоты по отношению к бетону нормальной проницаемости. Проектом предусмотрена обмазочная гидроизоляция поверхностей соприкасающихся с грунтом, применение бетона пониженной проницаемости. Нормативная глубина промерзания грунтов 1,69 м. Проектируемое здание располагается в существующей застройке: находится на расстоянии 2,0 м от существующего здания ТП и находится на расстоянии 16,5 м от жилой застройки, до «глухой» стены общежития военного училища – 10,8 м. Обследования зданий выполнены в 2007 году. Проектом предусмотрены мероприятия, исключающие возникновение деформаций и дополнительных осадок существующего здания подстанции: усиление простенков существующего здания подстанции металличе-скими обоймами из уголков; для обеспечения устойчивости стены по оси А/1-2 установка накладок из швеллеров; устройство неразрывных напрягаемых поясов по периметру здания в уровне перекрытия и покрытия из стальных тяжей Ø32 мм, соединяемых талрепами на резьбе и сваркой со стальными уголками; на границе с существующим зданием подстанции проектом предусмотрено устройство ограждающей стенки методом «стена в грунте» длиной 21,17 м, из буросекущихся свай Ø380 мм и глубиной 9 м. Буросекущиеся сваи выполняются из бетона класса В 25, W6, F100 под защитой глинистого раствора; разработку грунта в котловане предусмотрено вести под защитой шпунтового ограждения Ларсен IV длиной 8 м.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия:

Проектной документацией предусматривается строительство понижающей подстанции ПС 11/10/6 кВ № **** и кабельная линия 110 кВ: ПС 101А – ПС «*******», ПС **** до точки «**», точка «А» – ПС «*******». Подстанция предназначена для электроснабжения потребителей центра города и снятия нагрузок с существующей подстанции № *****. Закрытая подстанция с высшим напряжением 110 кВ содержит в одном здании все оборудование и системы защиты и управления. Ограждающие конструкции здания обеспечивают все виды безопасности - электротехническую, пожарную, экологическую, социальную и другие. Закрытая установка электрооборудования, трансформаторов и кабельные линии локализуют в пределах одного здания магнитострикционный и вентиляторный шум трансформаторов, а также возможную утечку масла. Электромагнитные излучения на напряжении 110 кВ не превышают нормативов, как за пределами здания, так и внутри него. Главная схема подстанции предусматривается по блочному принципу -трансформатор - линия с секционной перемычкой. Каждое присоединение подключается через защитно-коммутационный аппарат, исключающий развитие аварии. Блочная схема повышает надежность и позволяет рассматривать каждый трансформатор, как независимый источник питания, обеспечивающий электроприемники первой категории по степени надежности. Каждый трансформатор имеет две обмотки понижающего напряжения 10 и 6 кВ, обеспечивающие распределение мощности для подпитки существующей сети на напряжении 6 кВ и формирование новой сети 10 кВ. Эксплуатация ПС предусматривается средствами автоматизации без постоянного присутствия обслуживающего персонала. Прокладка каждой КЛ (три фазы) - в самостоятельном железобетонном лотке, ниже глубины промерзания, преимущественно в пределах проезжей части УДС. Механической защитой служит крышка лотка и твердое покрытие дорожных одежд проезда. В комплекте с каждой КЛ 110 кВ прокладывается один кабель ВОЛС, обеспечивающий электронный в цифровом формате канал передачи информации, включая канал защиты кабеля при внутренних повреждениях (замыканиях на землю). Водоснабжение запроектировано от существующего водопровода диаметром 150 мм по двум вводам, расчетный расход - 0,5 м3/сут., гарантированный напор в месте присоединения 30,0 м.в.ст. Расход на внутреннее пожаротушение - 10,4 л/с, количество пожарных кранов - 12 шт., наружное пожаротушение – 20 л/с. Отвод бытовых стоков в объеме 0,5 м3/сут. предусматривается в общесплавную канализацию. Сброс бытовых сточных вод общим расходом 0,5 м3/сут., а также сброс поверхностных вод с кровли и прилегающей территории с расходом 9,2 м3/сут. и дренажных вод, предусмотрен в ближайший смотровой колодец общесплавной дворовой коммунальной канализации. Электроснабжение собственных нужд предусматривается на напряжении 0,4 кВ, от двух трансформаторов СН 10/0,4 кВ мощностью по 630 кВА. Для электробезопасности эксплуатационного и ремонтного персонала (ОВБ и ОРБ) предусмотрены системы уравнивания и выравнивания потенциалов шага и прикосновения и заземляющее устройство, включающее естественные и искусственные заземлители, обеспечивающие переходное сопротивление менее 0,5 Ом (по технологическим требованиям). Системы связи, передачи информации, охранной, пожарной сигнализации и другие слаботочные системы запроектированы в соответствии с нормативам. Отопление помещений подстанции предусмотрено электрическими конвекторами. Конвекторы установлены в помещениях без тепловыделений. В помещении аккумуляторных батарей конвекторы - во взрывозащищенном исполнении. Вентиляция - приточно-вытяжная с механическим и естественным побуждением. Воздухообмен рассчитан по кратностям и на ассимиляцию теплоизбытков. Предусматриваются самостоятельные системы для помещений с различным функциональным назначением. Приточные установки – прямоточные, с электронагревом в воздухонагревателях. Для каждой камеры трансформаторов 110 кВ предусмотрены установки с двумя вентиляторами (резерв). Каждый вентилятор обеспечивает 50% расчетного расхода. Системы в холодный период года работают с одним вентилятором и на рециркуляции 50%. В переходный период и теплый периоды - с одним вентилятором и полностью на наружном воздухе. При достижении температуры в помещениях более 350С два вентилятора каждой системы работают одновременно. Для помещений аккумуляторных батарей предусмотрена приточно-вытяжная система вентиляции с механическим побуждением, вентиляторы во взрывозащищенном исполнении с резервом. Предусмотрена естественная вытяжная вентиляция. В приточно-вытяжных системах, обслуживающих помещения с повышенным тепловыделением от оборудования, предусмотрены резервные двигатели или вентиляторы. Вентиляция пожароопасных помещений выполняется отдельными системами. В помещениях главного щита собственных нужд подстанции и щитов управления для ассимиляции теплопритоков от оборудования предусмотрено кондиционирование на базе «сплит-систем» фирмы «Mitsubishi Electric». При выходе из строя одной системы, обеспечивается суммарная требуемая холодильная мощность 20 кВт. Кондиционеры работают, как на холод, так и на тепло. Приточные и вытяжные установки - производства «Systemair» (Швеция). Из помещений, оснащенных газовым пожаротушением, предусматривается удаление продуктов горения после пожара системами общеобменной вентиляции, из кабельных помещений – переносными системами вытяжной вентиляции.
