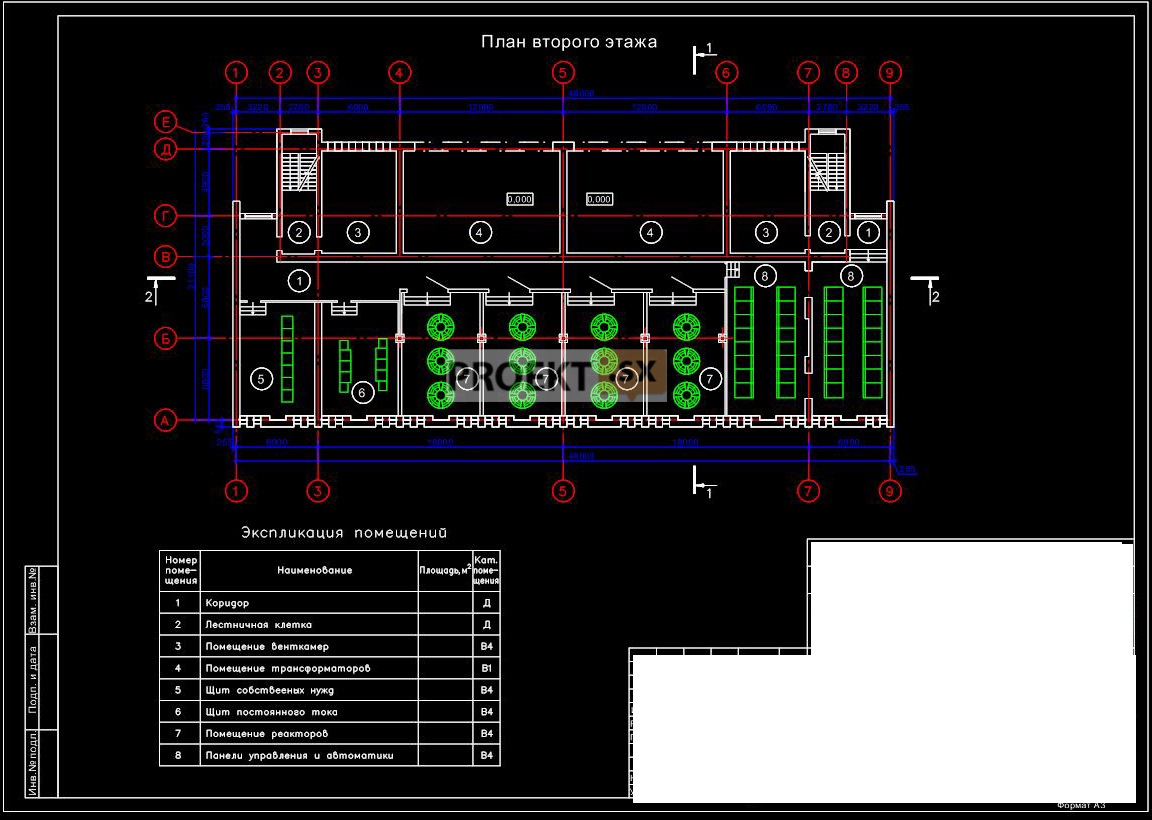

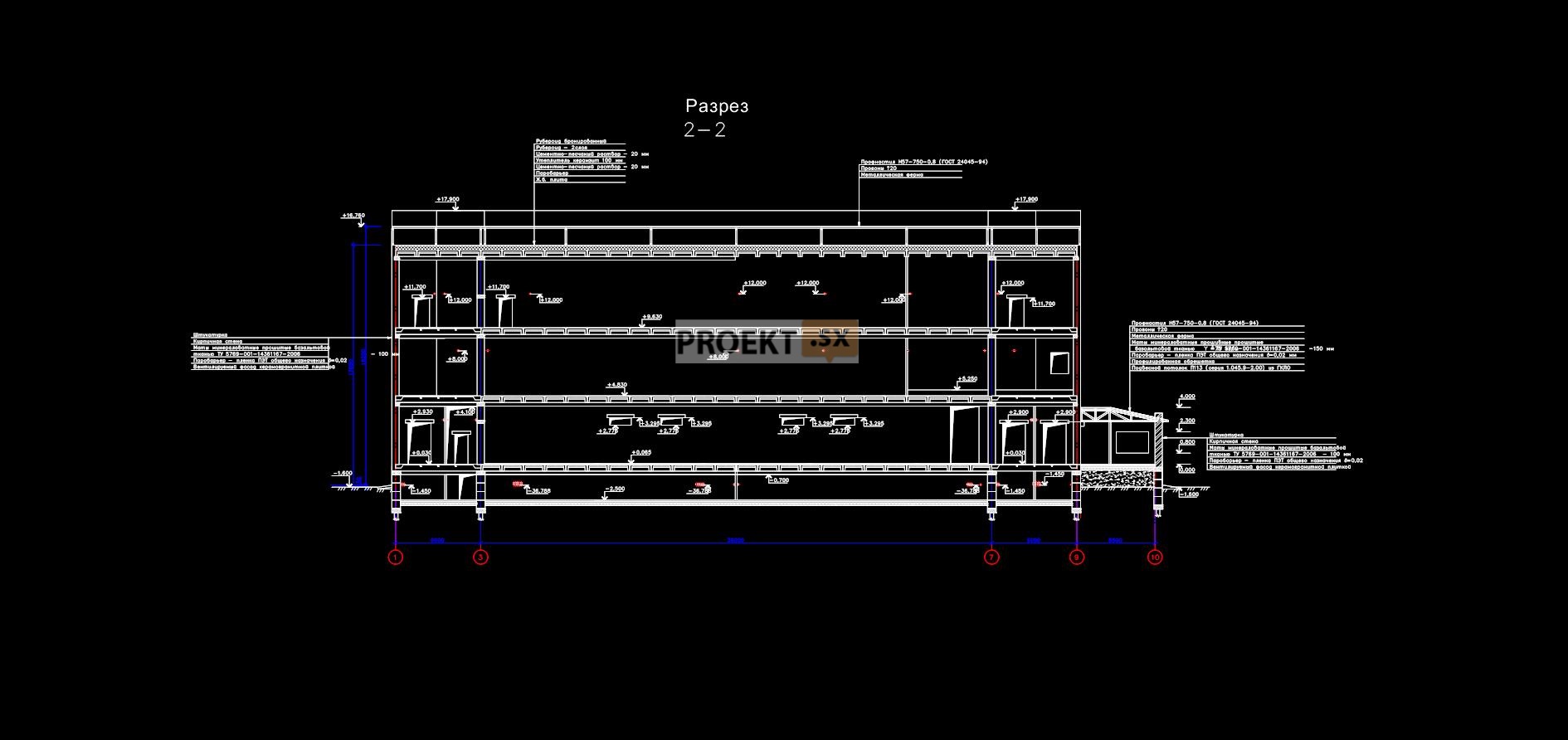

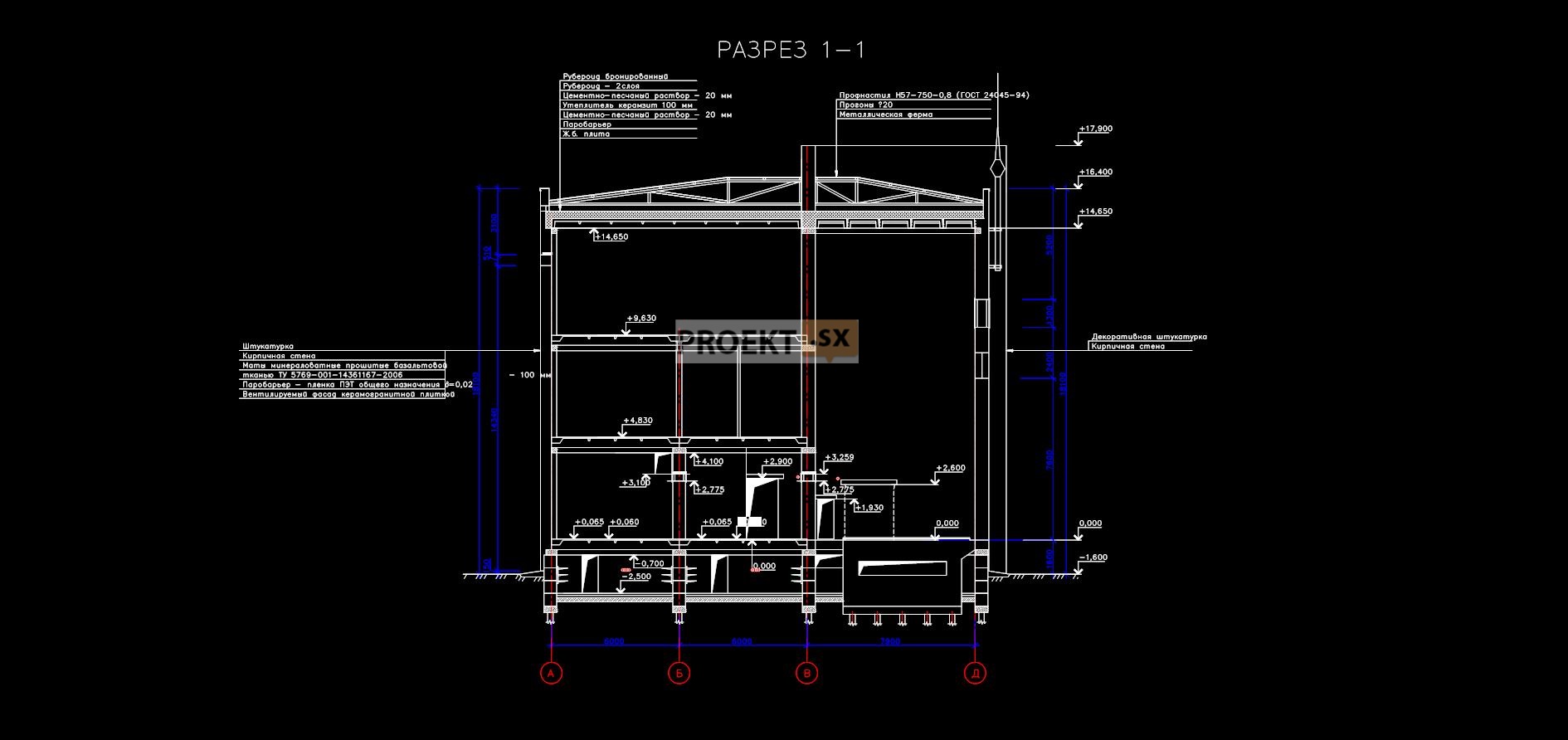

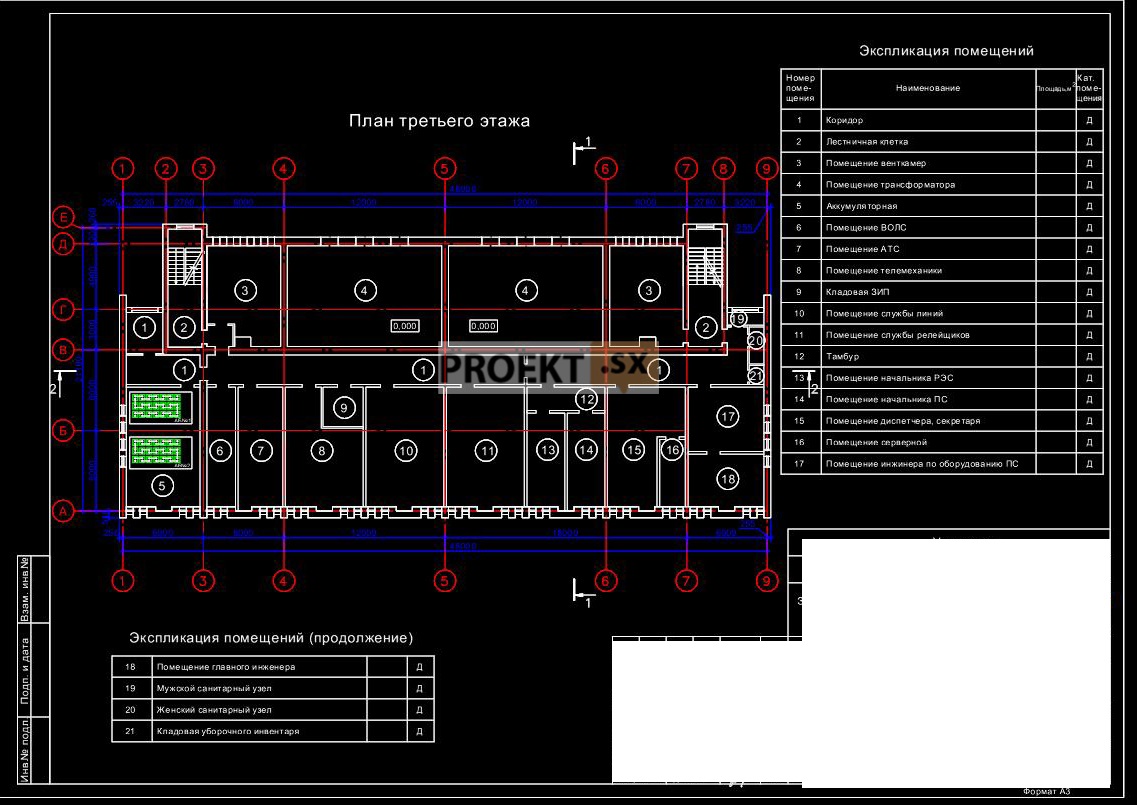

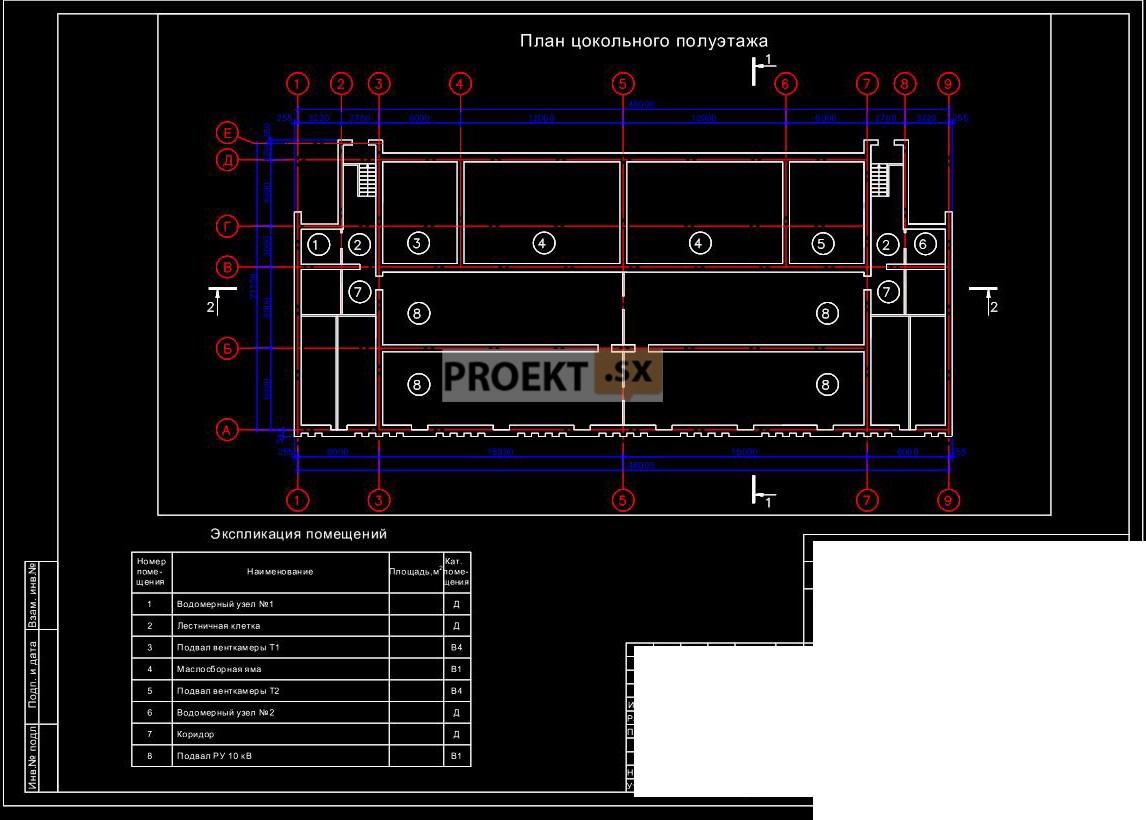

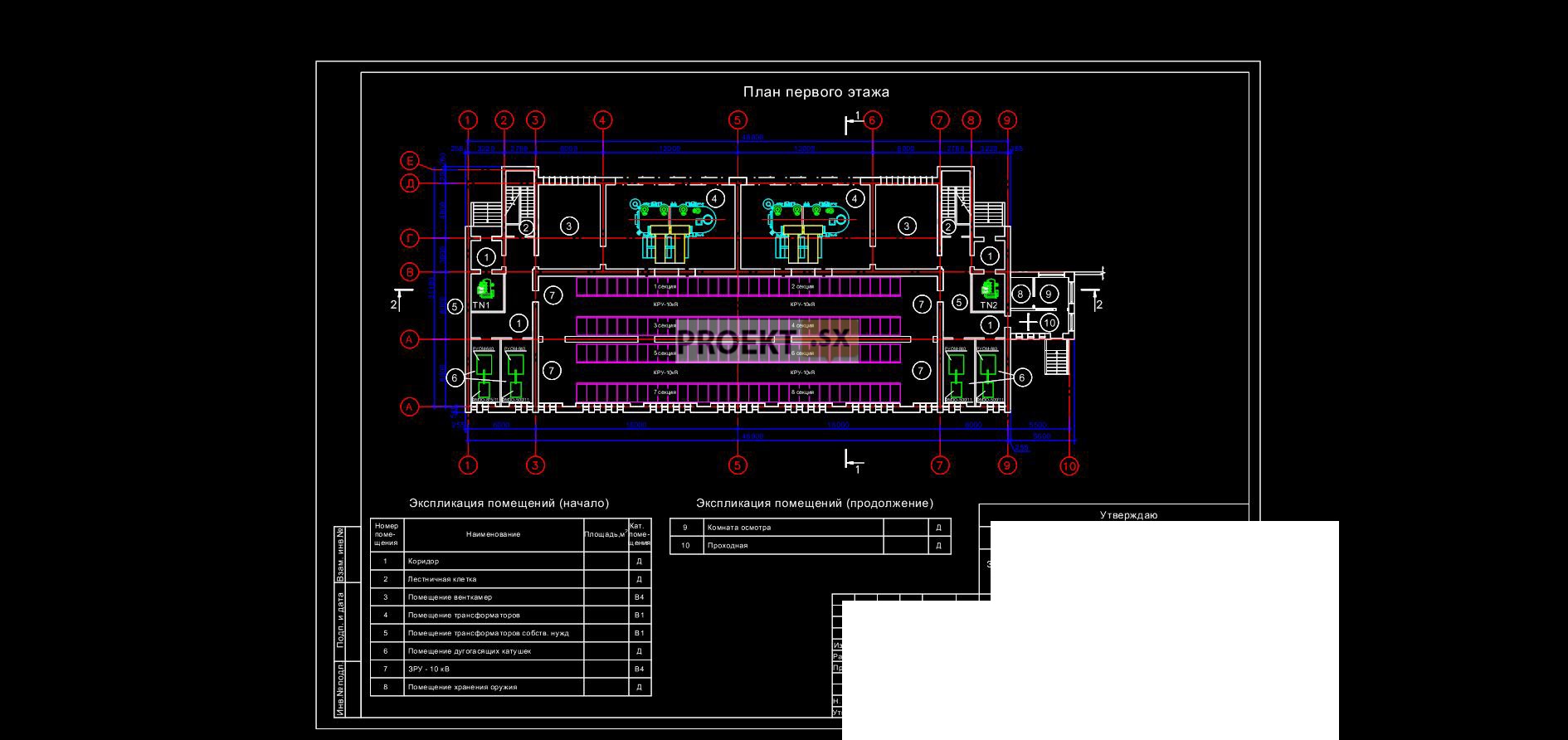

Архитектурные и объемно-планировочные решения

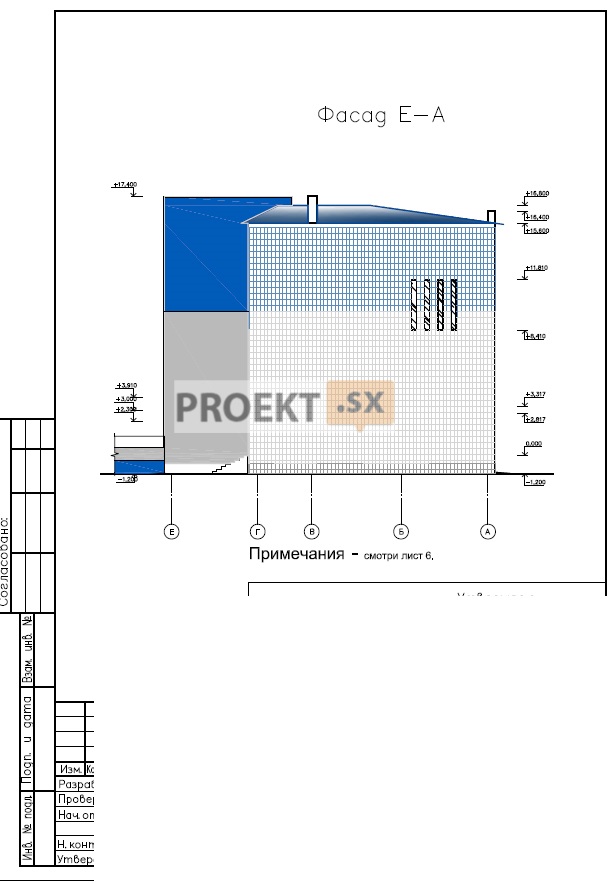

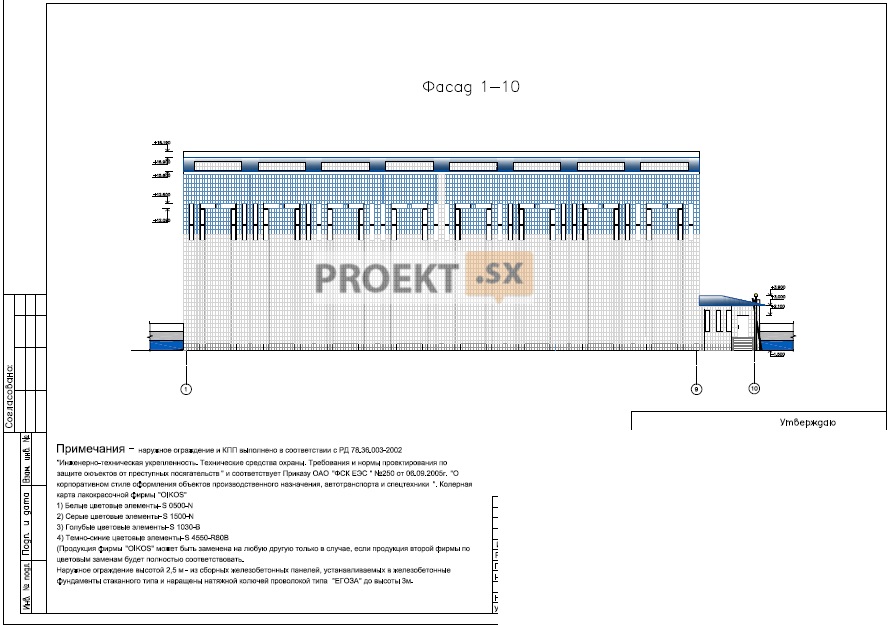

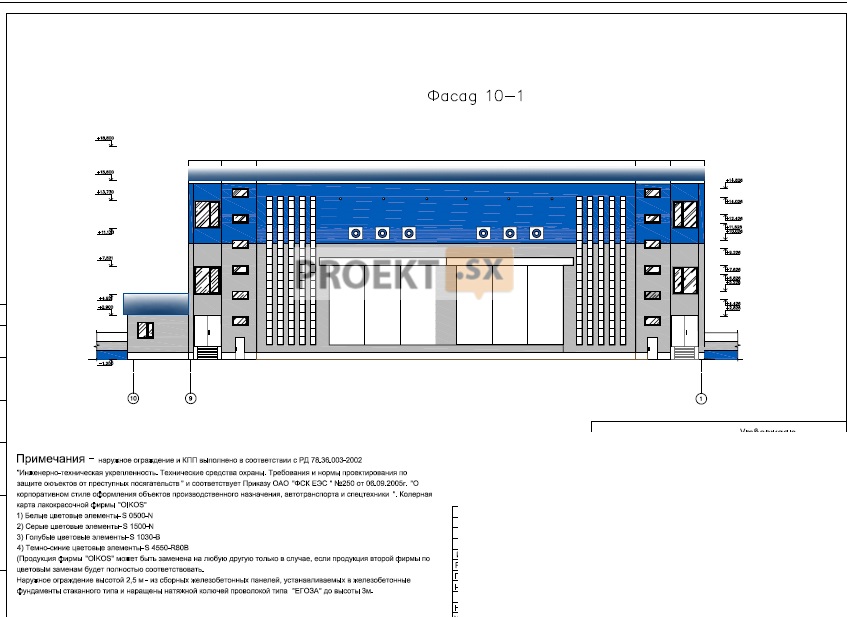

Проектом реконструкции существующего здания ПС 220кВ предусматривается реконструкция и техническое перевооружение с соответствующей внутренней перепланировкой. В здании существуют 2 лестничные клетки, которые имеют выход на 3 этаж и чердак и выход на кровлю через люк. Проектом предусмотрены следующие виды работ: реконструкция кровли - на существующую плоскую кровлю по монолитному поясу монтируются металлические фермы с покрытием из профилированного стального листа по прогонам из тонкостенных профилей; монтаж навесных вентилируемых фасадов с дополнительным утеплителем на существующие стены, выполненные из кирпича; монтаж новых перегородок с обшивкой гипсокартонными листами по каркасу с заполнением минеральной ватой. Во влажных помещениях предусмотрены влагостойкие гипсокартонные листы; увеличение оконных проёмов для увеличения естественного освещения; замена существующих железобетонных перемычек на металлические перемычки из металлопроката; замена оконных блоков на оконные блоки со стеклопакетами; предусмотрена реконструкция металлических ворот в помещения трансформаторов; окна технических помещений первого и второго этажей закладываются кирпичом; двери в пожароопасные помещения проектом приняты стальными с пределом огнестойкости 45 минут; пристройка проходной по оси 9 - КПП. В состав проходной входят: помещение охраны с комнатой хранения оружия, санузел. В пристройке имеется технический подвал с входом для обслуживания коммуникаций. В помещениях подвала, в технических помещениях первого и второго этажей конструкции полов сохраняются существующие, в административных помещениях третьего этажа предусмотрен линолеум, в коридорах и санитарных узлах – керамическая плитка. Внутренняя отделка предусмотрена в соответствии с назначением помещений.

Конструктивные и объемно-планировочные решения

Техническое обследование здания закрытой части подстанции, выполнено. Существующее административно-инженерное здание построено в 70х – 80х годах 20го столетия с неполным каркасом. Наружные стены - из красного глиняного кирпича М100 толщиной 510-640 мм, состояние работоспособное. Внутренние стены - из красного глиняного и силикатного кирпича толщиной 380-510 мм, состояние работоспособное. Стены подвала – из красного глиняного кирпича М100 толщиной 610-640 мм. Колонны выполнены из красного глиняного кирпича, состояние работоспособное. Промежуточные опоры для железобетонных прогонов – стальные стойки из двух спаренных швеллеров, состояние работоспособное. Надподвальное и междуэтажные перекрытия - из плит по серии ИИ24-2, ПК-01-111. Фундаменты - железобетонные, состояние работоспособное. Несущая способность стен, перекрытий, фундаментов достаточна для восприятия проектных нагрузок, конструкции не требуют усиления. В проектной документации предусмотрено: демонтаж существующего утепления кровли; расшивка и зачеканка трещин в кирпичных стенах; устройство нового покрытия из профнастила по прогонам, опирающимся на стальные фермы из квадратных труб замкнутого профиля. Дополнительная осадка здания после реконструкции не ожидается. Фундаменты под порталы ОРУ запроектированы заглубленными до 3,0 м. Фундаменты столбчатые, сборные железобетонные по серии 3.407-115. R=2,65 кг/см2, среднее давление под подошвой фундамента 0,82 кг/см2. Фундаменты под установку ДГК и другое оборудование запроектированы сборными и монолитными железобетонными. Бетон B15, W6, F100. Гидроизоляция – обмазочная. Металлические конструкции портала выполнены из стали С245 в соответствии с серией 3.407.9-149.3. Здание КПП запроектировано по перекрёстно-стеновой конструктивной схеме. Наружные стены - несущие кирпичные из силикатного кирпича М100 на ЦПР М25 толщиной 510 мм. Утепление выполнено минераловатными плитами с устройством вентилируемого фасада. Стены подвала наружные - кирпичные толщиной 510 мм, из керамического полнотелого кирпича М100 на ЦПР М25; внутренние - толщиной 510 мм. Перекрытия - из сборных железобетонных плит многопустотных толщиной 220 мм по ГОСТ9561-91. Покрытие – профнастил по прогонам, опирающимся на стальные фермы из квадратных труб замкнутого профиля. Опирание ферм на наружные стены и стальной прогон из спаренного швеллера №36 по ГОСТ 8240-97, сталь С245. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой продольных и поперечных несущих стен, и жёстких дисков перекрытия и покрытия. Жёсткость диска перекрытия обеспечивается сборными ж.б плитами, заанкеренными в стенах, жесткость диска покрытия обеспечивается профнастилом. Расчёт несущих конструкций выполнен аналитическим способом. Лестницы - монолитные железобетонные. Фундаменты - в виде монолитной железобетонной плиты толщиной 600 мм. Бетон B15, W6, F100. Среднее давление на основание - 0,38 кг/см2. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм. Под бетонную подготовку предусмотрена песчаная подсыпка с послойным уплотнением до Ку= 0,95. Примыкание к существующему зданию выполнено с зазором 300 мм. Относительная отметка 0.000 соответствует абсолютной отметке +4,500 м. В соответствии с отчётом об инженерно-геологических изысканиях основанием фундамента служат пески пылеватые серые водонасыщенные с R=1,5 кг/см2. Максимальный уровень грунтовых вод - на глубине 0,4 ...0,6 м. Грунтовые воды слабоагрессивны к бетону W4 по HCO3, pH и CO2. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, поверхность бетона защищается составом пенетрон и выполняется один слой оклеечной гидроизоляции. Ожидаемая средняя осадка здания КПП - 0,82 см. Ожидаемая осадка примыкающего реконструируемого корпуса не превышает допустимых значений. В проекте указана необходимость организации наблюдений за существующим примыкающим к КПП зданием.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

Существующие системы отопления и вентиляции при техническом перевооружении и реконструкции ПС 220кВ, в связи с неудовлетворительным состоянием оборудования – демонтируются. Взамен существующих запроектированы новые современные отопительные и вентиляционные системы с большей мощностью и производительностью. Теплоноситель для отопления подстанции - электроэнергия. Отопление предусмотрено электрическими отопительными приборами с термостатами. В помещении аккумуляторной предусмотрено воздушное отопление совмещенное с общеобменной вентиляцией, предусмотрена резервная приточная установка. Воздухообмен помещений трансформаторной камеры, помещения реакторов рассчитан на ассимиляцию теплоизбытков, для обеспечения перепада температур между приточным и удаляемым воздухом 15˚С (и соответственно 20˚С). Запроектировано по три приточных и вытяжных осевых вентиляторов для вентиляции каждой трансформаторной камеры. Для помещений реакторов предусмотрены самостоятельные приточная (прямоточная с нагревом наружного воздуха до +5˚С) и вытяжная установки. Вентиляторы располагаются в отдельных венткамерах. Для помещения щита постоянного тока, щита собственных нужд, панели управления и автоматики запроектирована приточно-вытяжная вентиляция с рекуперацией приточного воздуха. В аккумуляторной - независимая приточно-вытяжная вентиляция. Вытяжка осуществляется вентилятором взрывозащищенного исполнения, сблокированного с технологическим оборудованием, и дефлектором из верхней зоны помещения. Дымоудаление после пожара из мест газового пожаротушения осуществляется общеобменной вентиляцией в трансформаторных камерах и через вентиляционные шахты с крышными вентиляторами - из помещений ЗРУ. Для удаления дыма в начальной стадии пожара запроектирована противодымная вытяжная вентиляция из коридора, которая осуществляется через дымовые клапаны, расположенные в вентиляционных шахтах под потолком. Для ассимиляции теплоизбытков в теплый период в помещениях 3 этажа предусмотрено кондиционирование воздуха кондиционерами типа сплит. Электроснабжение электроприёмников собственных нужд ПС 220 кВ предусматривается от систем переменного и постоянного тока целевого назначения. Расчётная мощность электроприёмников переменного тока 0,4 кВ составляет 229,7 кВА, все электроприёмники по степени надёжности относятся к первой категории и в нормальном режиме получают питание от сети 220/10/0,4 кВ одного из двух главных трансформаторов, в послеаварийном режиме – от такой же сети взаимно независимого главного трансформатора, расположенной в других пожарных отсеках. В нормальном режиме общеподстанционные электроприёмники распределены между двумя ТСН, присоединенных по схеме неявного резерва, в послеаварийном режиме вся нагрузка подключается к одному из ТСН мощностью 400 кВА. Электроприёмники постоянного тока также по схеме неявного резерва подключены к двум ЩПТ и обеспечены устройством взаимного резервирования в послеаварийном режиме, а также питанием от аккумуляторных батарей на нормативное время работы соответствующих электроприёмников. Водоснабжение запроектировано согласно действующему договору от коммунального водопровода Ø500 мм с точкой присоединения по улице по двум вводам Ø100 мм с установкой разделительной задвижки на сети Ø500 мм. Гарантированный напор в сети 28 м.в.ст., потребный напор на объединенных системах водопроводов ХПВ и пожарном 26 м.в.ст. потребный напор обеспечивается коммунальной системой. Расчётный расход на ХПВ + ГВС 0,668 м3/сут, на внутреннее пожаротушение – 2х5 л/сек; наружное пожаротушение от существующих гидрантов, расчётный расход – 10 л/сек. Горячее водоснабжение – от индивидуальных электронагревателей. Отвод сточных вод предусматривается в коммунальную сеть общесплавной, канализации Ø500 мм в существующий колодец. Расчётный объём бытовых и производственных стоков 0,128 м3/сут, расчётный расход дождевых стоков с участка сохраняется существующий. Потребный расход тепла обеспечивается от источников электроэнергии – трансформаторов ТСН, на напряжении 0,4 кВ. Системы связи, передачи информации, сигнализации запроектированы в соответствии с нормативами (руководящие указания по выбору объёмов информации) и обеспечивают информационный обмен между системами ПС с учётом существующих каналов ВОЛС по ВЛ 220кВ. В объём реконструируемых основных сооружений ПС входит: открытое распределительное устройство 220 кВ; здание, вмещающее закрытую установку трансформаторов 220/10/10 кВ и распределительное устройство 10 кВ; аппаратуры средств передачи информации. Технологические решения предусматривают компоновку подстанции, при которой всё оборудование, системы защиты и управления закрытой подстанции кроме распределительного устройства высшим напряжением 220 кВ, находится в одном здании. Ограждающие конструкции здания обеспечивают все виды безопасности – электротехническую, пожарную, экологическую, социальную и другие. Закрытая установка электрооборудования, трансформаторов и другое оборудование локализует в пределах здания магнитострикционный и вентиляторный шум трансформаторов, а также возможную утечку масла. Электромагнитные излучения на напряжении 220 и 10 кВ не превышают нормативов, как за пределами здания, так и внутри него. Главная схема подстанции на стороне 220 кВ принята типовая № 220-7 «четырёхугольник». Каждое присоединение предусматривается через два защитно-коммутационных аппарата, секционная перемычка на стороне 10 кВ с двумя выключателями, что повышает надёжность и позволяет рассматривать каждый трансформатор как независимый источник питания, обеспечивающий электроприёмники первой категории по степени надёжности. Количество секций РУ 10 кВ – 8. Между выводами 10кВ трансформаторов и секциями РУ 10 кВ включены токоограничивающие реакторы для сохранения существующей величины ТКЗ в существующей сети 10 кВ. Каждый трансформатор имеет две обмотки понижающего напряжения 10 кВ. Эксплуатация ПС предусмотрена без постоянного присутствия обслуживающего персонала. Линии электропередачи, присоединяющие запроектированную подстанцию к существующей сети 220 кВ – воздушные, концевые опоры сохраняются существующие, общее количество ВЛ 220 кВ – две. Системы управления, защиты и сигнализации выполнены на микропроцессорной электронной базе в цифровом формате, основные элементы дублированы. Управление ПС предусматривается средствами АСУ ТП с полной автоматизацией из диспетчерских пунктов и АРМ в помещении ОПУ подстанции.
