Архитектурные и объемно-планировочные решения

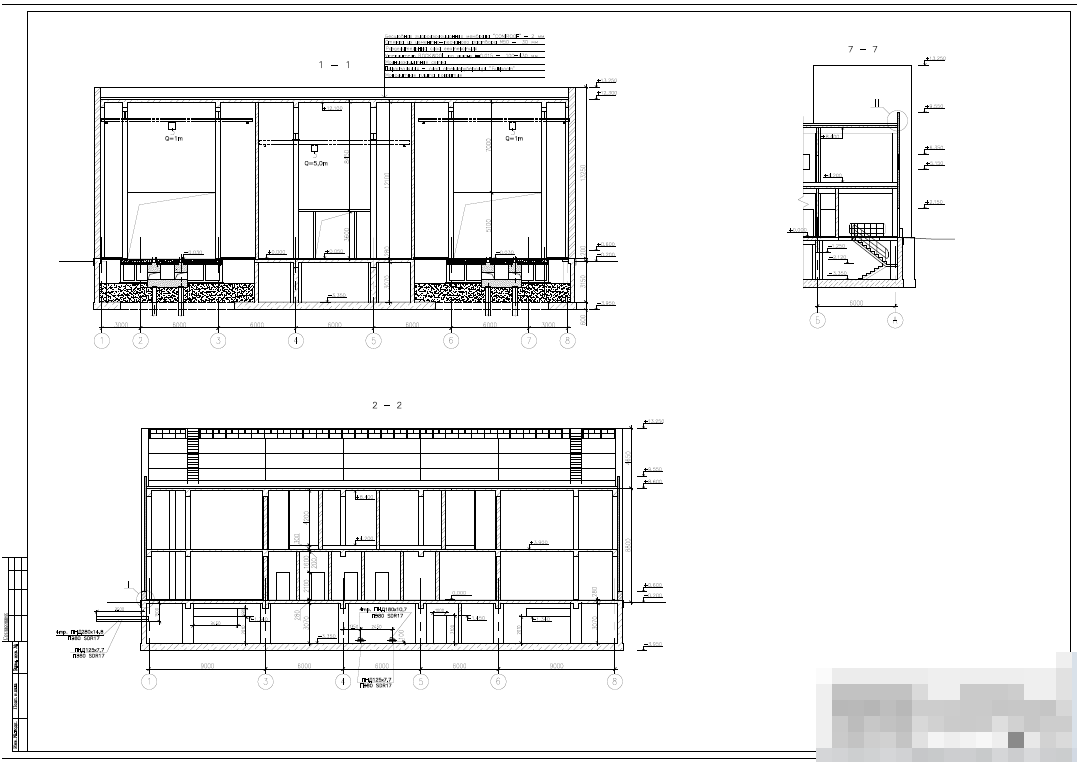

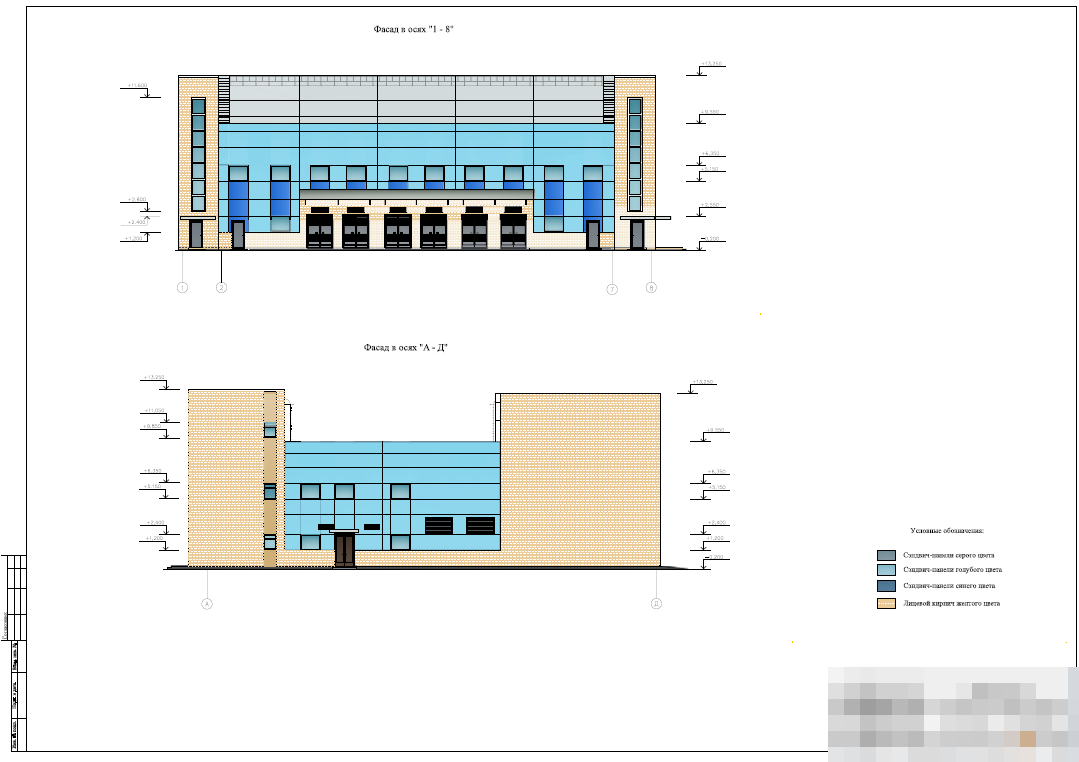

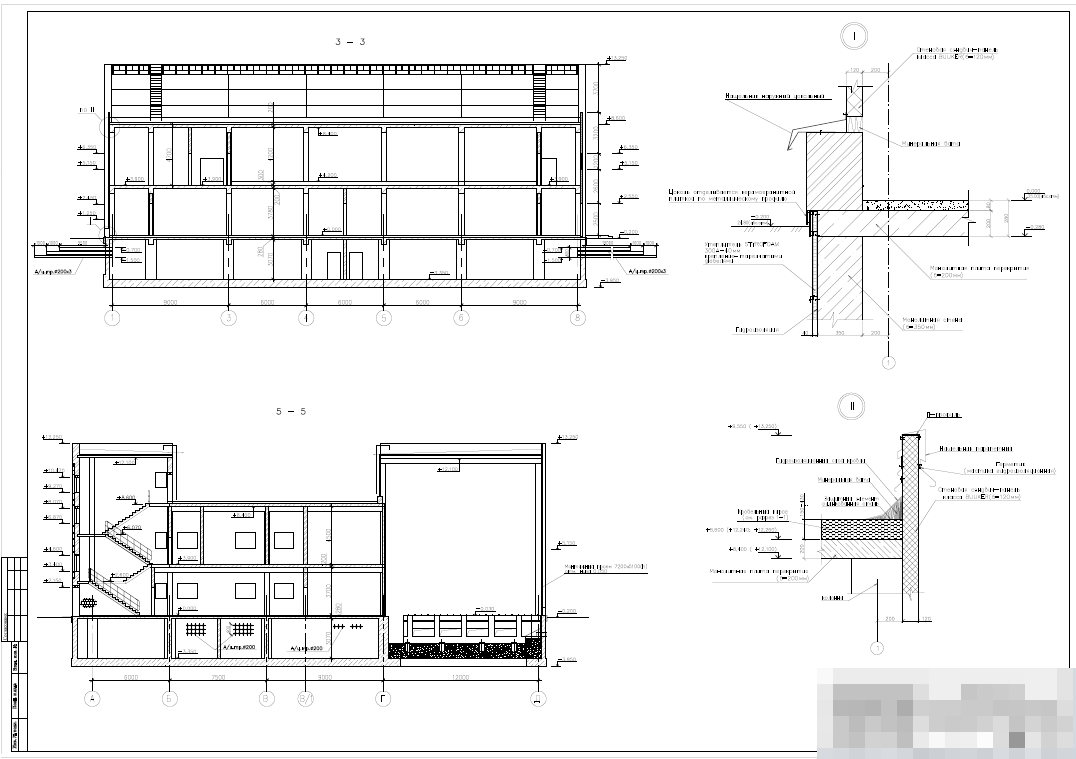

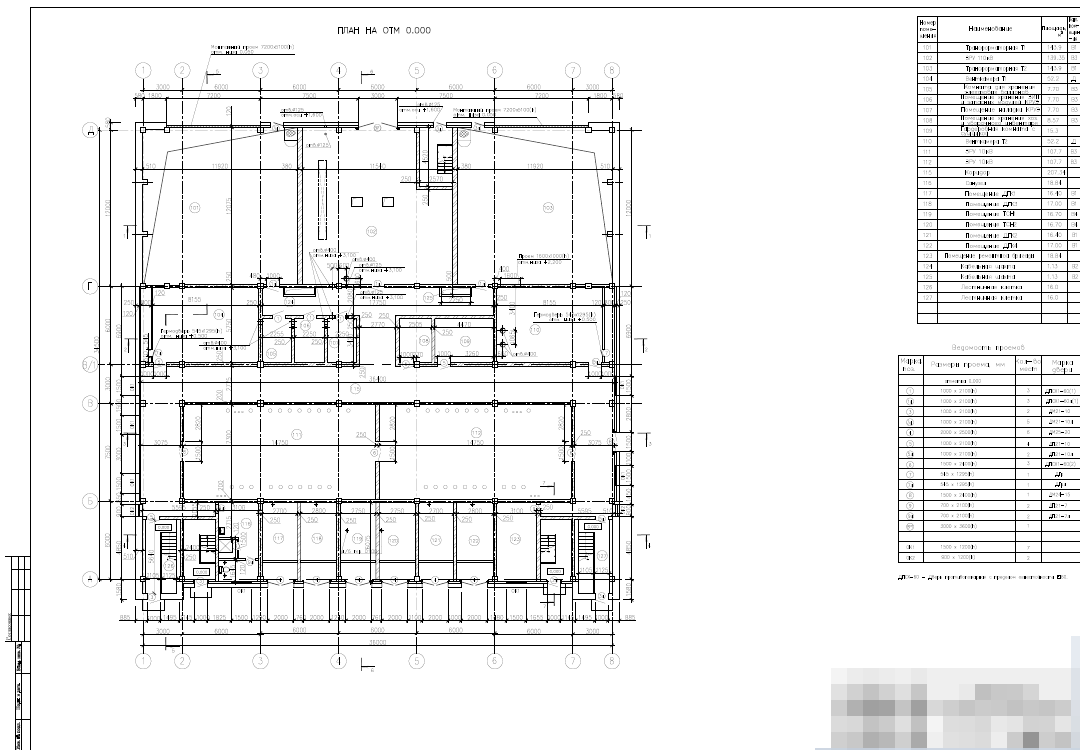

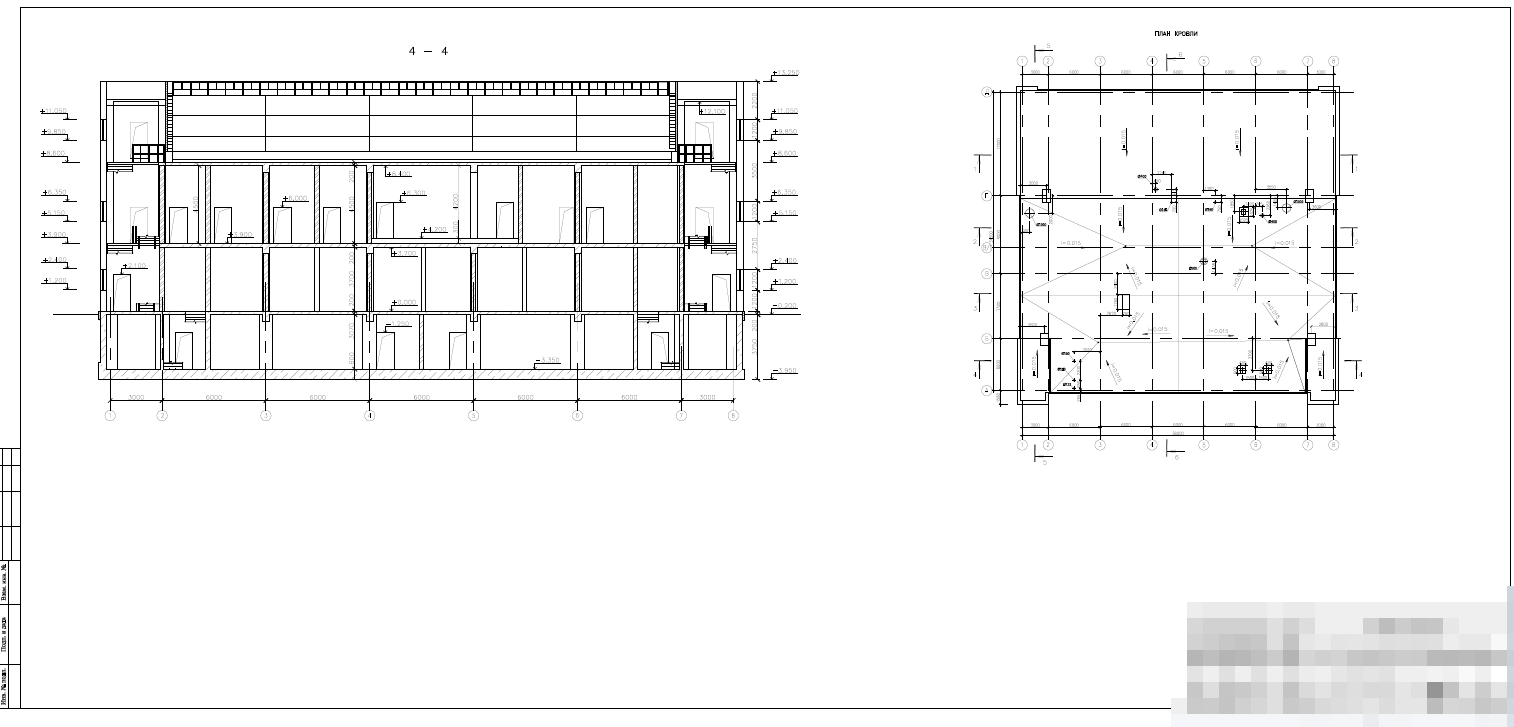

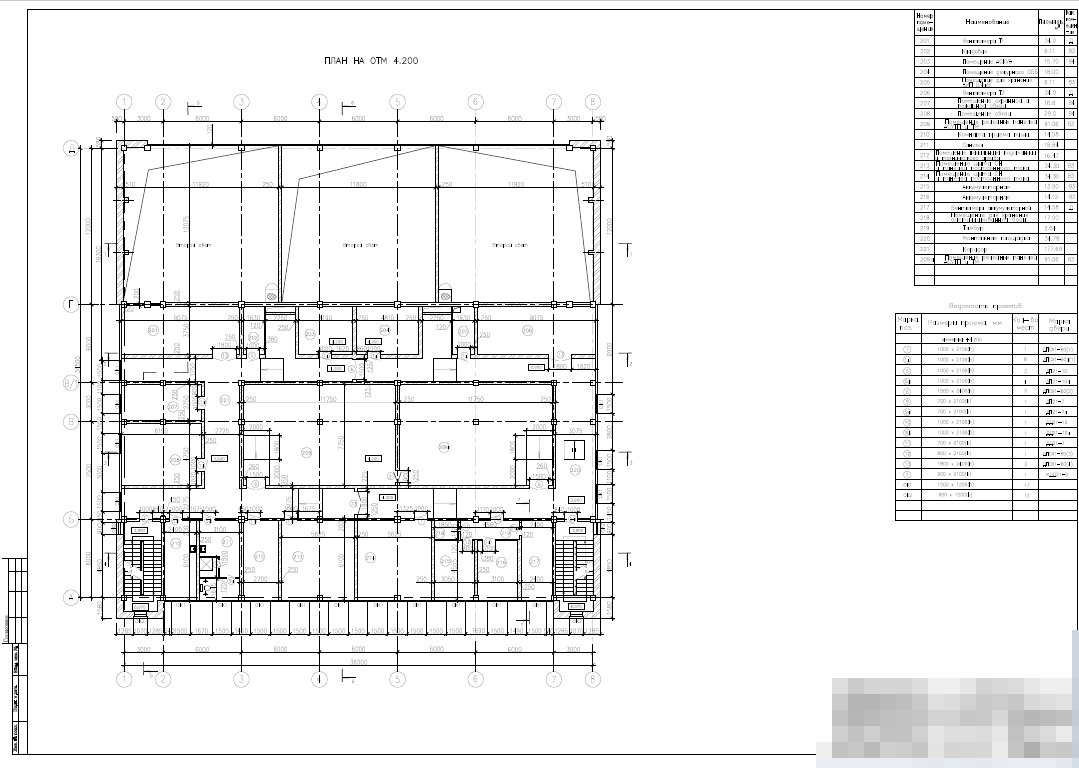

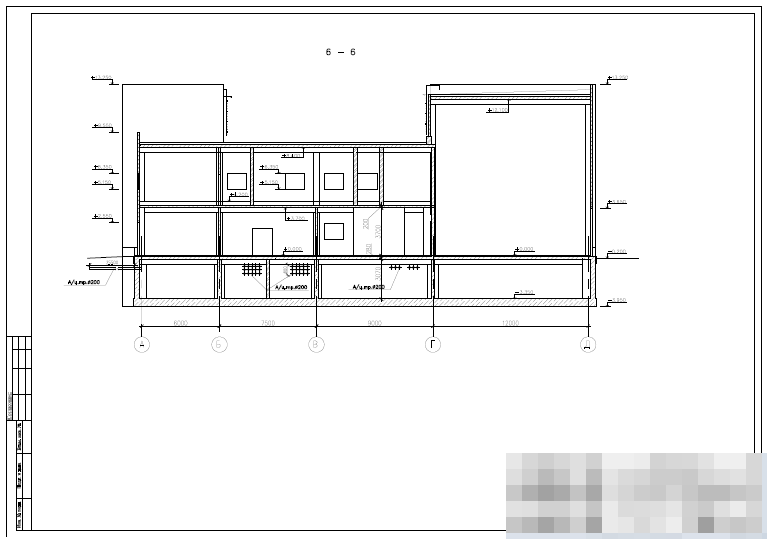

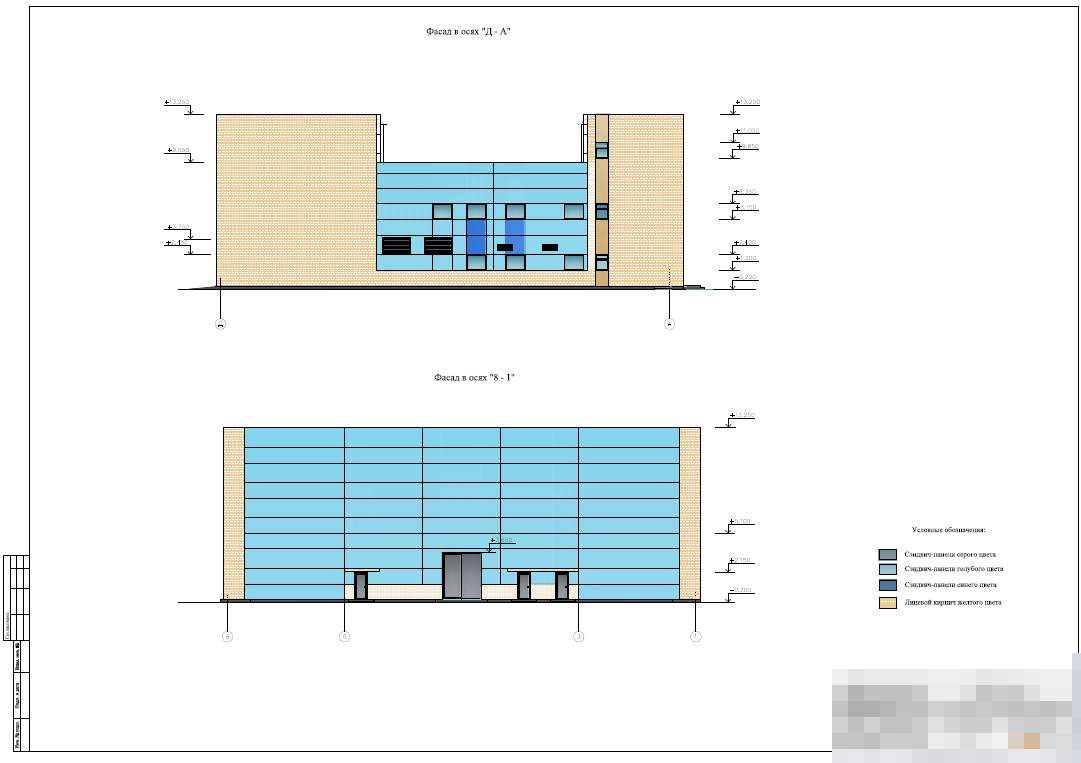

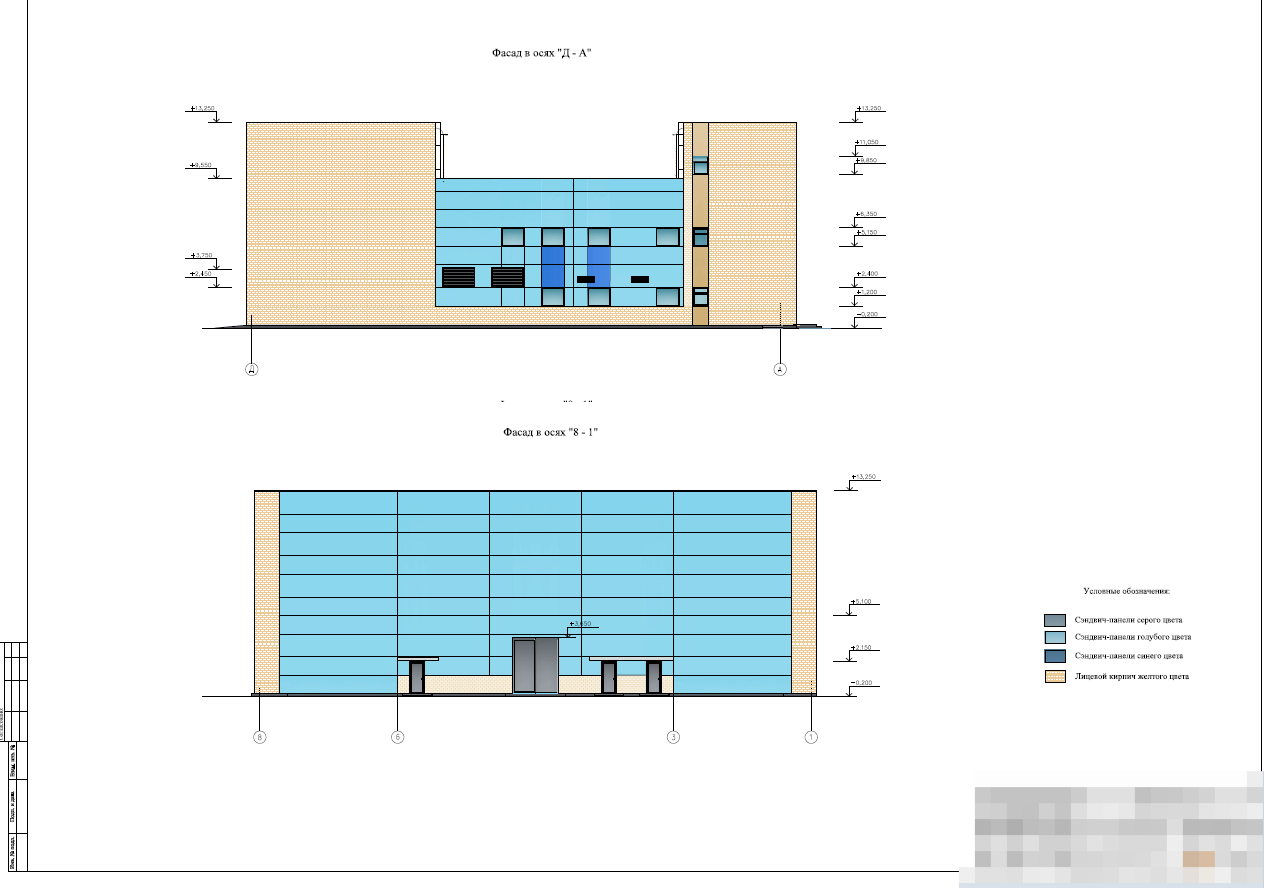

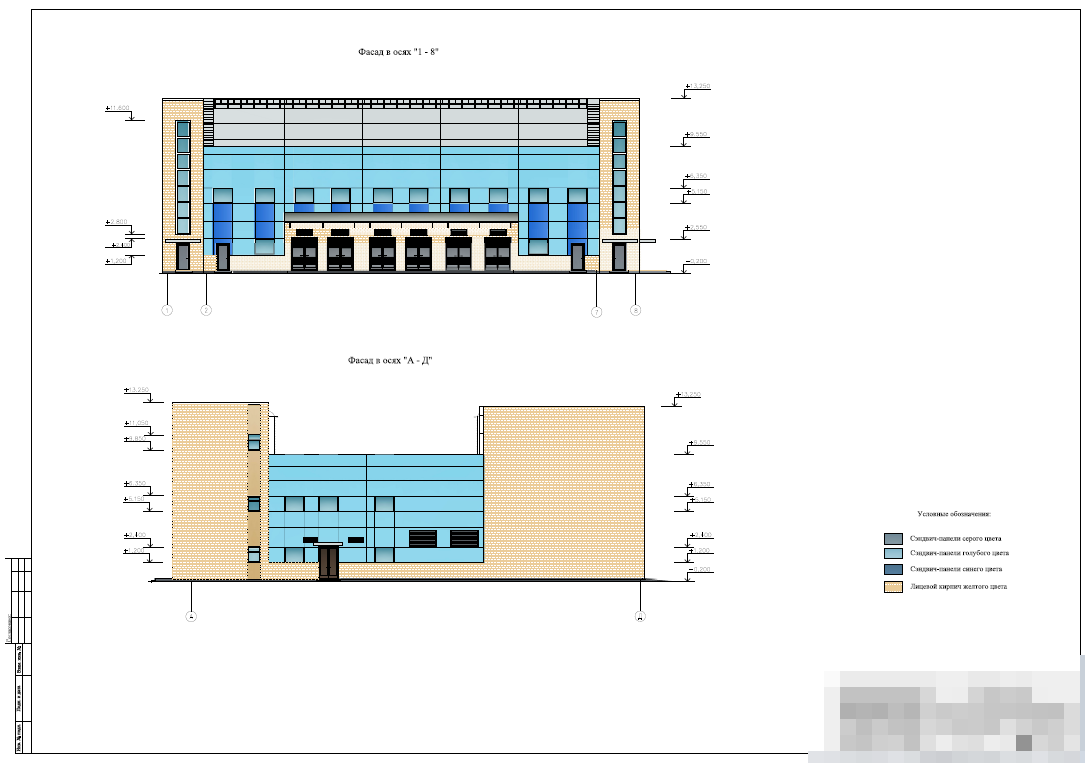

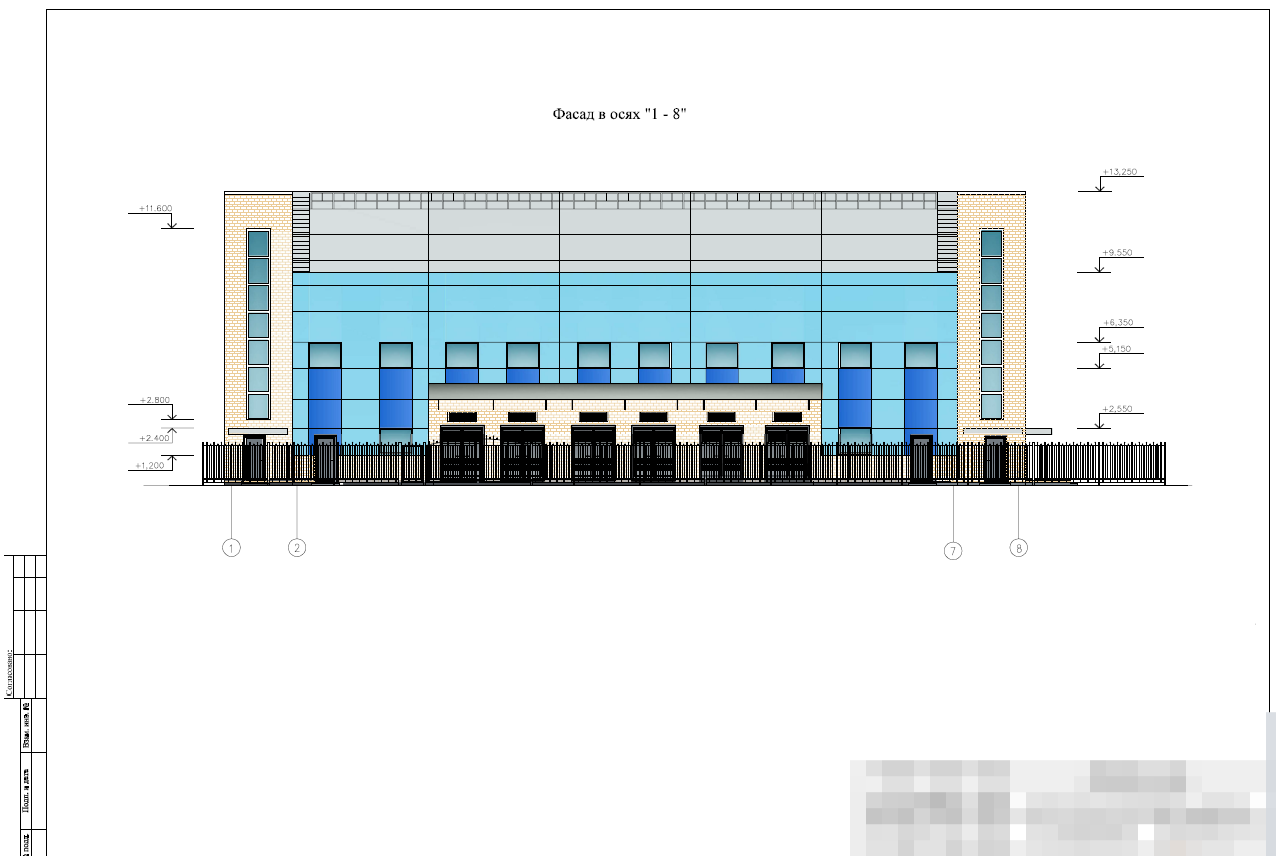

Запроектировано двухэтажное с подвалом здание электрической подстанции (ПС). Размеры здания в осях – 34,5 х 36,0 м. Высота от отметки земли до верха парапета двух выступающих лестничных клеток и технических помещений – 13,45 м. Высота средней части здания – 9,75 м. Здание – каркасное, с самонесущими кирпичными стенами с наружным слоем из лицевого кирпича и навесными сэндвич-панелями с заводской окраской. Покрытие – плоское, совмещенное, с внутренними водостоками. Кровля – рулонная. Оконные блоки – металлопластиковые профили со стеклопакетами. Наружные двери и ворота, противопожарные двери – стальные. Над входами в здание предусмотрены козырьки. В подвальном этаже запроектированы: кабельные помещения, водомерный узел. Подвальный этаж имеет три выхода через самостоятельные лестничные клетки непосредственно наружу. Две лестничные клетки типа 1 связывают 1-й, 2-й этаж и кровлю. На первом этаже запроектированы трансформаторные камеры Т1 и Т2, ЗРУ 110 кВ и ЗРУ 10 кВ, помещения ДГК, технологические помещения, гардеробная и помещение ремонтной бригады, санузел, приточные венткамеры. Помещения Т1 и Т2 – трёхсветные. На втором этаже – вытяжные венткамеры, аккумуляторные с венткамерой, технологические помещения, помещение дежурного ОББ, технический архив, помещение охранной и пожарной связи, комната приёма пищи для ремонтной бригады, санузел. Подстанция эксплуатируется без постоянного пребывания персонала. Внутренняя отделка предусмотрена в соответствии с ПУЭ. Технологическим процессом в ПС не предусматривается организация доступа в здание МГН и инвалидов. Проектной документацией предусмотрено ограждение территории с воротами и калиткой со стороны Тимуровской улицы.

Конструктивные и объемно-планировочные решения

Здание ПС. Уровень ответственности здания – II. Здание запроектировано по смешанной конструктивной схеме. Несущие стены подвала и надземных этажей – монолитные железобетонные толщиной 200350мм. Бетон стен В25. Колонны – монолитные железобетонные сечением 400х400 мм. Шаг колонн переменный, основной шаг 6,0х6,0 м. Бетон колонн В25. Балки - монолитные железобетонные высотой 6001000 мм. Бетон В25. Перекрытия и покрытие – монолитные железобетонные плиты толщиной 200 мм. Класс бетона В25. Наружные стены – сборные трехслойные сэндвич-панели с внутренним эффективным утеплителем толщиной 120 мм и кирпичные толщиной 510 мм. Стены запроектированы из керамического пустотелого кирпича марки М150 на растворе М75. Внутренние перегородки - из керамического пустотелого кирпича марки М150 на растворе М75, толщиной 120380мм. Лестницы – сборные железобетонные ступени по стальным косоурам. Пространственная жесткость обеспечивается совместной работой колонн, поперечных и продольных диафрагм жесткости (стены), объединенных в единую пространственную систему дисками междуэтажных перекрытий. Расчет несущих конструкций выполнен на программном комплексе SCAD 11.5. Фундаменты свайные. Сваи - забивные сборные железобетонные сечением 35х35 см, длиной 12 и 14 м, выполненные по серии 1.011.1-10, вып. 1. Абсолютная отметка острия свай +9.15. На площадке строительства имеется существующее свайное поле. В соответствии с техническим обследованием, выполненным ООО «ГРАСТ» в 2011 году, существующее свайное поле выполнено из свай С120х35-10 по серии 1.011.1-10. Техническое состояние свайного поля – работоспособное. В соответствии со статическими испытаниями грунтов сваями, выполненными ООО «БЭиСПР» в 2011 году, допускаемая расчетная нагрузка на сваю – 40 тс. Расчётная нагрузка на сваю принята 39,7 тс, усилие в сваях не более 30,3тс. Ростверк - плитный из монолитного железобетона толщиной 600 мм, класс бетона B25, W6, F100. Сопряжение свай и ростверка - жёсткое. За отметку 0,000 принята отметка, соответствующая абсолютной отметке +25.0 м. В соответствии с отчётом об инженерно-геологических изысканиях ЗАО «ЛенТИСИЗ» (рег.№ 2096/1) 2011 года основанием фундамента свай служат супеси пластичные с е=0,416, IL=0,54, φ=240, Е=110кг/см2 и супеси пластичные с е=0,338, IL=0,13, φ=220, Е=140кг/см2. Проектом предусмотрены мероприятия по защите помещений подвала от грунтовых вод: применение бетона пониженной проницаемости марки W6, устройство гидроизоляции бентонитовыми плитами «Voltex». Ожидаемые расчетные осадки – не более 4 см, что менее предельно допустимых. Расчеты фундаментов выполнены вручную по формулам СНиП и по программе «SCAD». Здание ПС запроектировано вне зоны влияния на существующую застройку. Маслосборник. Маслосборник представляет собой емкость 40 м3, запроектированную из монолитного железобетона с плоским днищем, подземной установки, расположенную на глубине 4,34 м. Жесткость конструкции резервуара обеспечивается поперечными и продольными стенками, объединенными плитами днища и перекрытия. Толщина стенок, перекрытия и днища – 200 мм. Монолитные конструкции резервуара выполнены из бетона В15, W6, F100. Под днищем резервуара предусмотрена бетонная подготовка толщиной 100 мм по щебеночной подготовке толщиной 300 мм и песчаной подготовке толщиной 1000 мм. Основанием песчаной подушки служат супеси текучие е=0,675, φ=190, Е=70 кг/см2. Расчетное сопротивление грунта основания R=2,7 кг/см2, давление на грунт не более р=0,72 кг/см2. Проектной документацией предусмотрена внешняя гидроизоляция бентонитовыми плитами «Voltex», внутренняя гидроизоляция – эпоксидно-сланцевым составом на основе эпоксидных смол ЭД-20 по ГОСТ 10587-84. Ограждение территории подстанции. Ограждение (забор) подстанции запроектировано металлическим, заводского изготовления высотой 2м. Стойки ограждения устанавливаются на фундаменты стаканного типа, выполненные из монолитного железобетона. Бетон В15, W6, F100. Под фундаментами предусмотрена щебеночная подготовка толщиной 100мм по песчаной подушке толщиной 450мм. Основанием фундаментов служат пески пылеватые плотные е=0,55, φ=350, Е=300кг/см2. Расчетное сопротивление грунта основания R=1,7кг/см2, давление на грунт не превышает расчетного сопротивления. Опоры ЛЭП. Модифицированная типовая анкерно-угловая опора У110-2+5 по серии 3.407-68_73. Модификация заключается в устройстве дополнительной консоли для установки муфт. Металлоконструкции опор запроектированы из стали С345. Расчет модифицированной опоры произведен на ЭВМ в программе SCAD. Фундаменты – грибовидные железобетонные подножники Ф6-Ам с навесными плитами по серии 3.407-115. Бетон В30, W8, F200. Фундаменты опираются на подушку из крупнозернистого песка толщиной 1900 мм. Расчетное сопротивление грунта основания R=4,49 кг/см2, среднее давление на грунт р=0,8 кг/см2.
