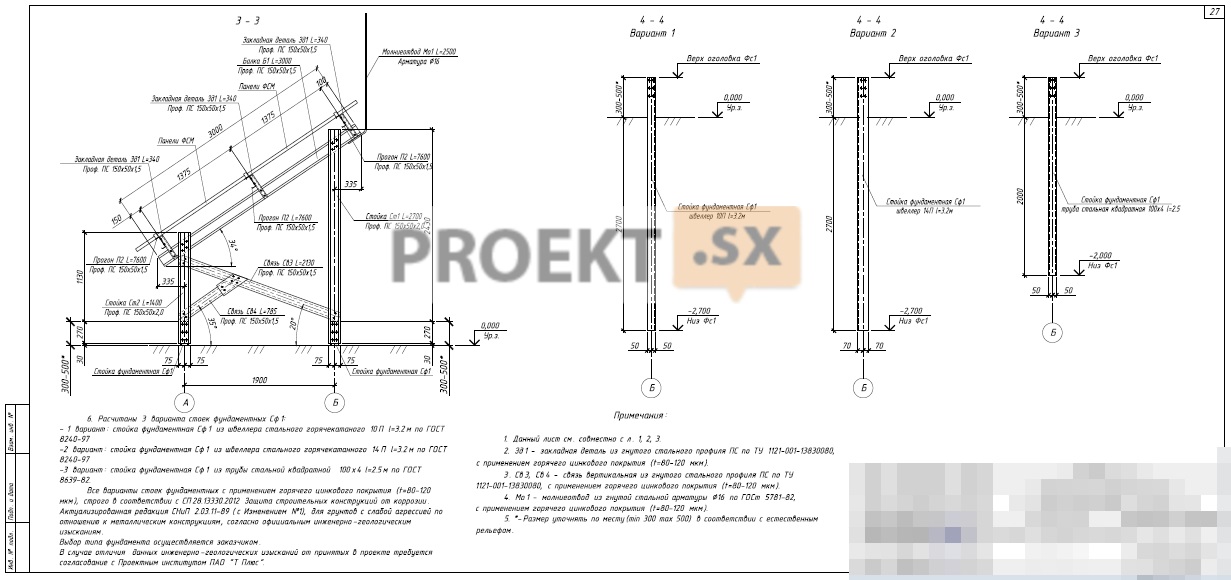

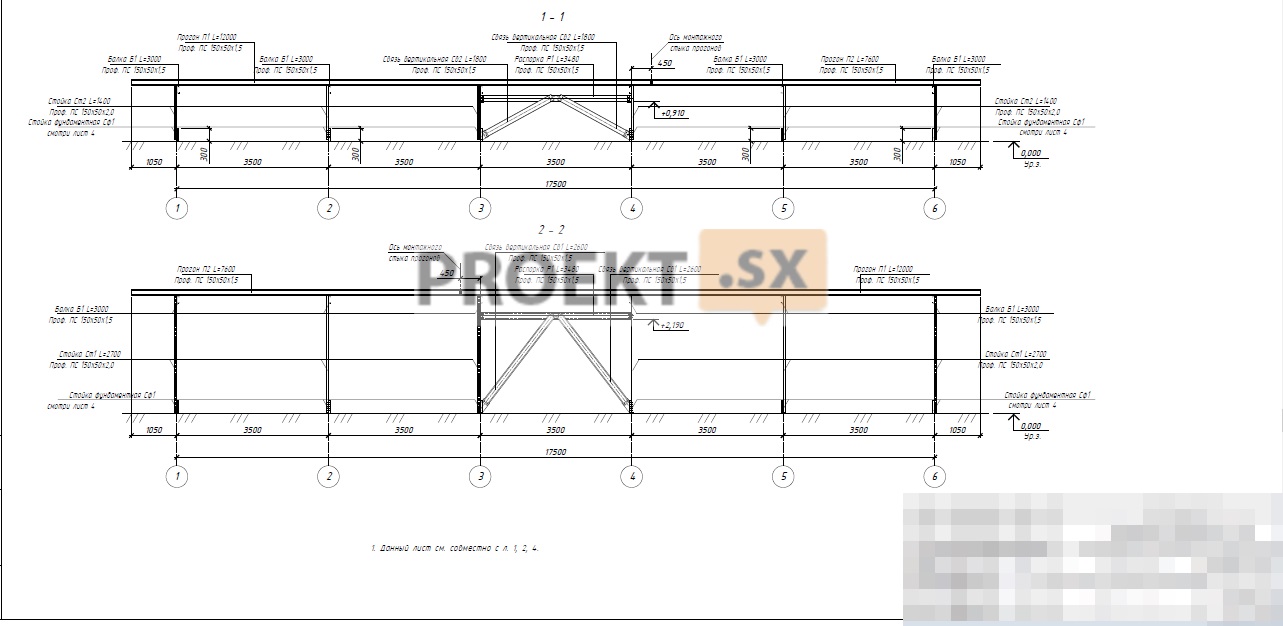

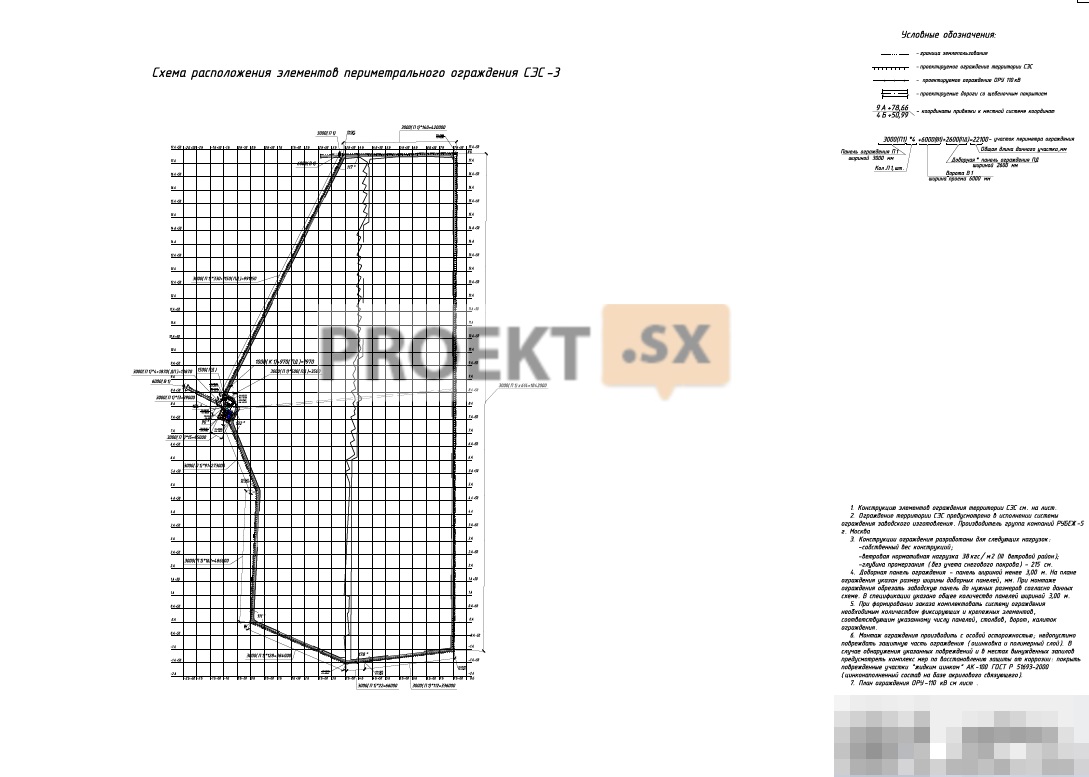

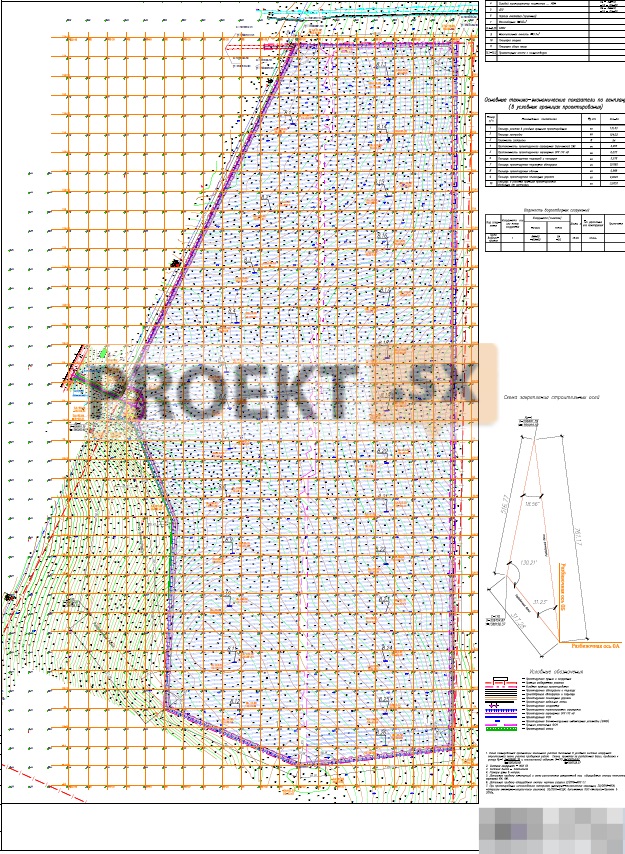

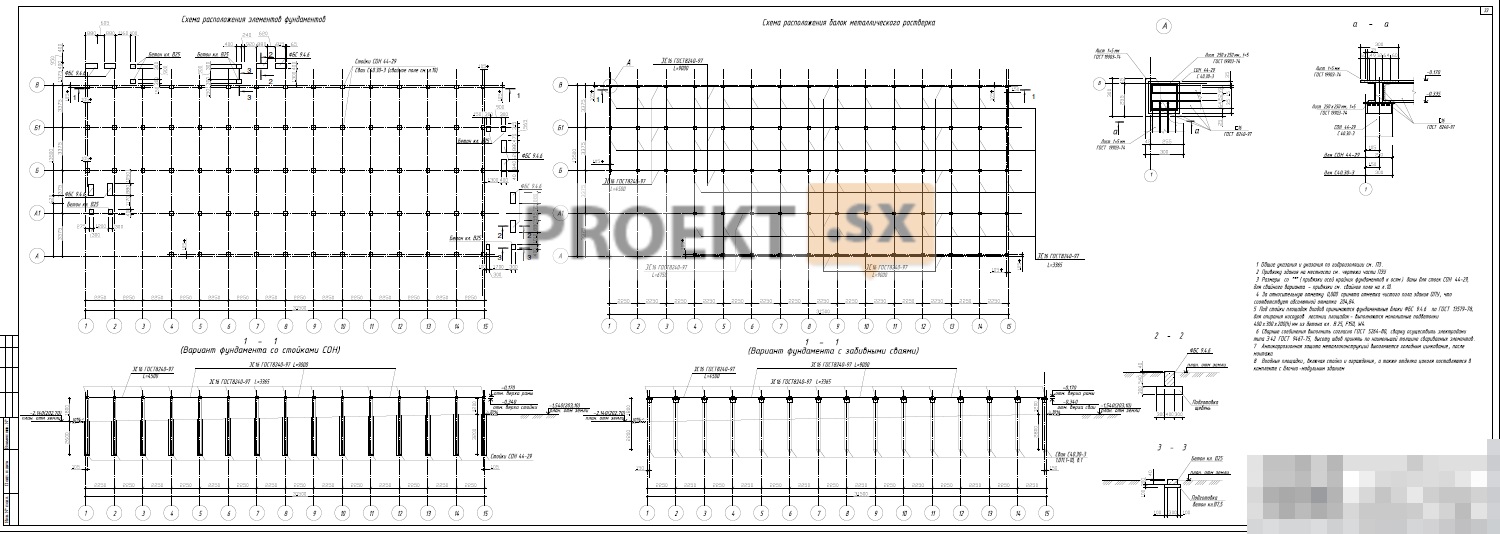

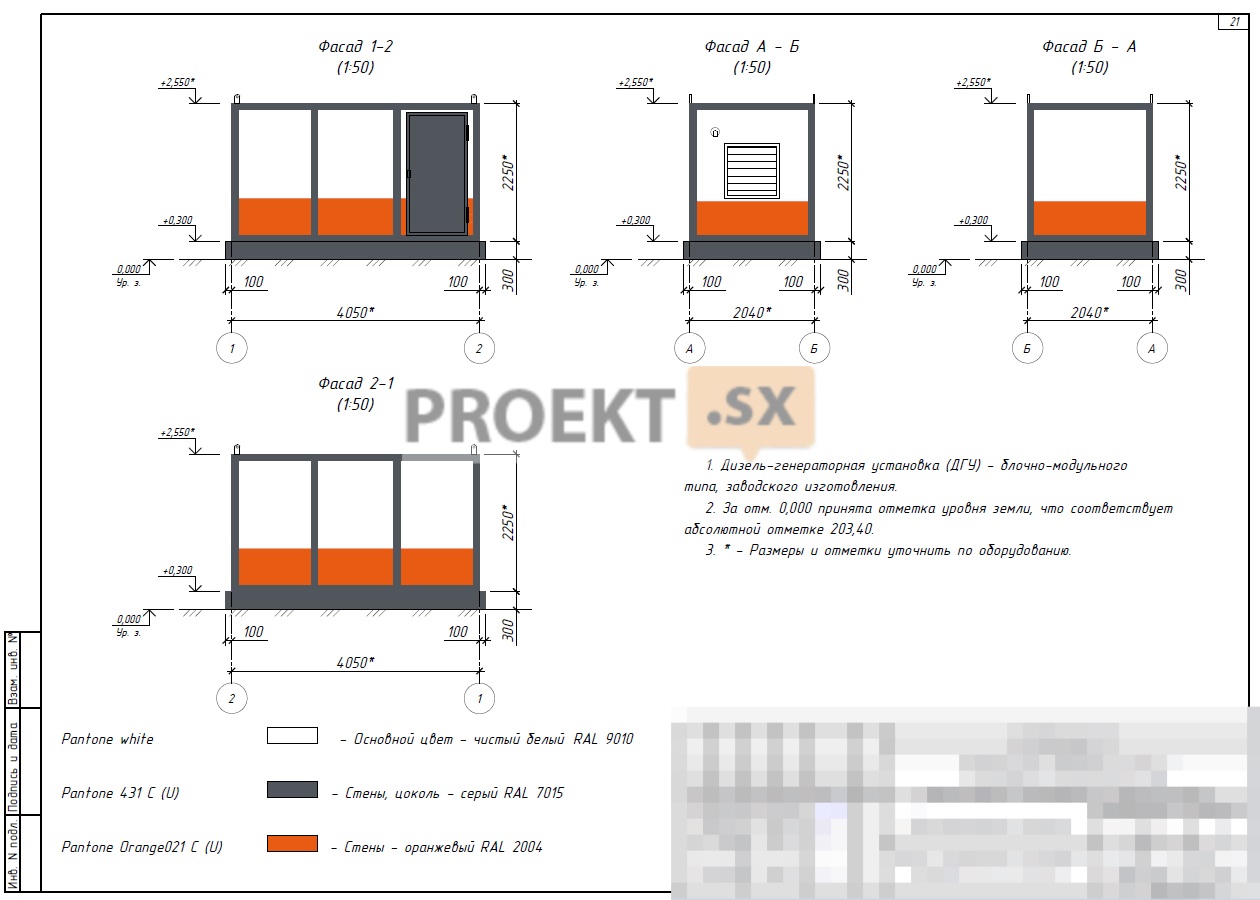

Характеристика объекта строительства

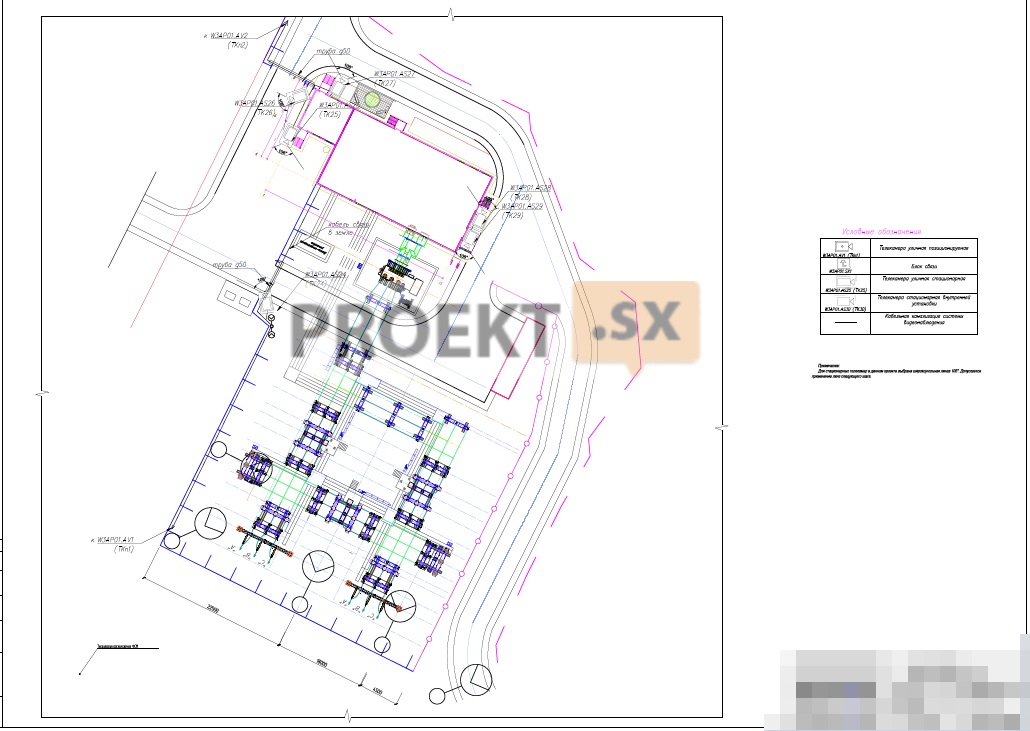

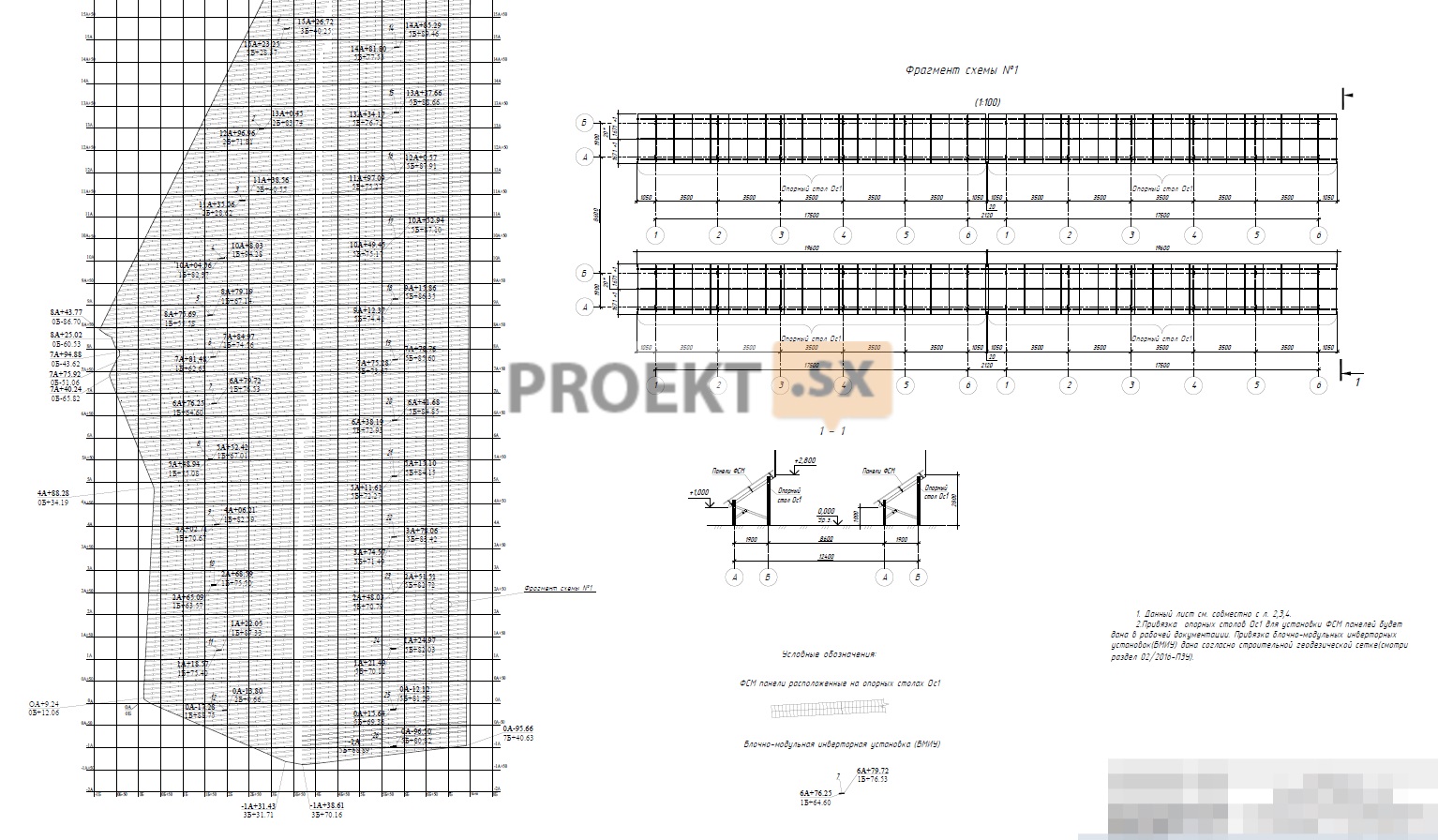

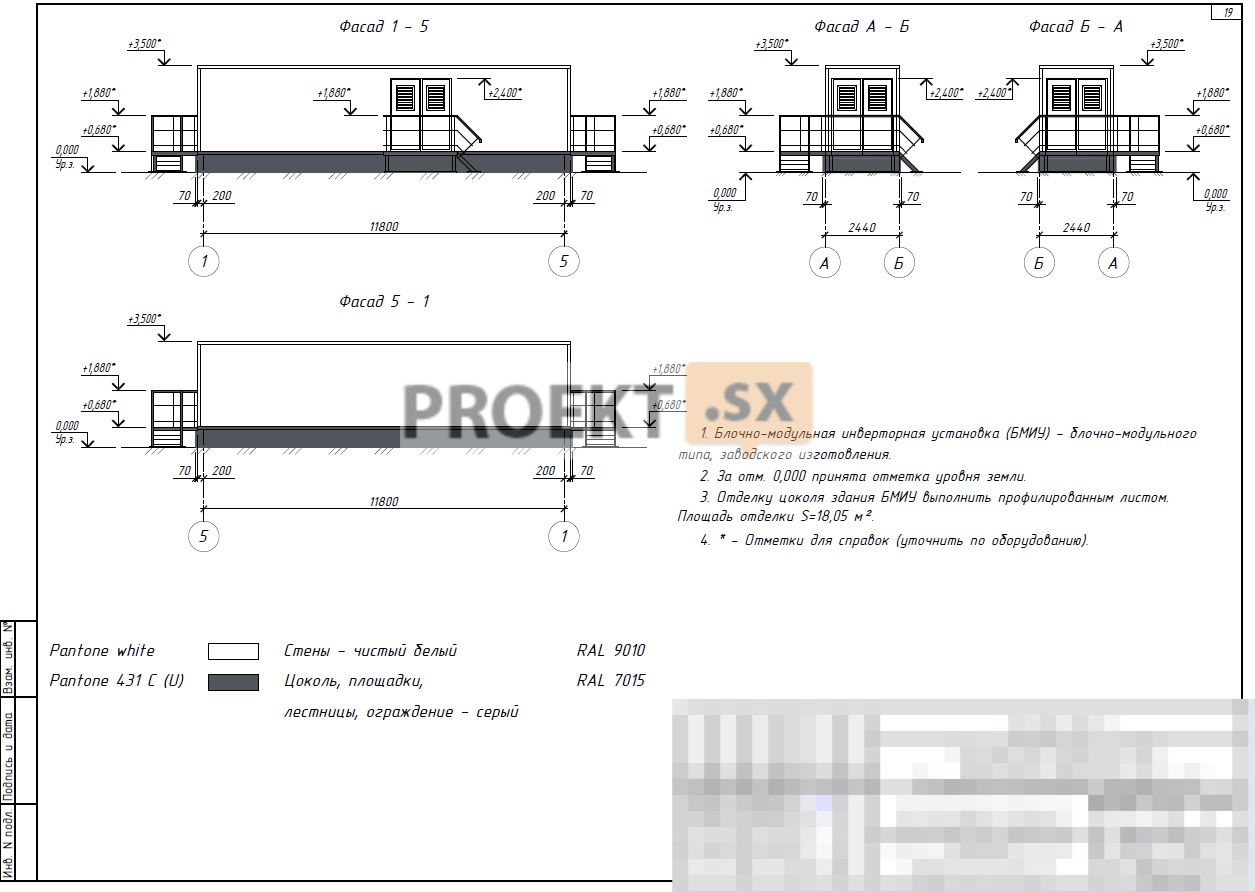

Назначение объекта: производство электрической энергии, основанной на фотоэлектрическом преобразовании энергии солнечного излучения в электрическую энергию. Предлагаемый вариант подключения СЭС к ЕЭС - в рассечку ВЛ 110 кВ. Установленная мощность - 60 МВт. Для преобразования постоянного тока фотоэлектрических солнечных модулей (ФСМ) в переменный трехфазный ток применяются блочно-модульные инверторные установки (БМИУ). Для выдачи выработанной энергии в прилегающую энергосистему проектом предусмотрено РУ 110 кВ в составе СЭС. В дальнейшем по ВЛ 110 кВ Оренбургская СЭС соединяется с существующей электрической сетью. Электрическая силовая сеть СЭС состоит из четырех составляющих, отличающихся различным уровнем напряжения и рода тока. Первая - преобразовательная часть. Содержит цепи постоянного тока, распределённые на значительной территории и включающие 206250 ФСМ, радиальные и магистральные кабельные линии постоянного тока, сумматоры и входные цепи инверторов, установленных в БМИУ. Вторая - трехфазные цепи переменного тока напряжением до 1 кВ, включающие в себя: выходные цепи инверторов; коммутационное оборудование до 1 кВ; обмотки НН трансформаторов БМИУ. Третья - трёхфазные цепи переменного тока напряжением 10 кВ, включающие в себя: обмотку ВН трансформаторов БМИУ; коммутационное оборудование 10 кВ БМИУ; кабель 10 кВ от БМИУ до КРУ 10 кВ; оборудование КРУ 10 кВ; токопровод до обмоток НН трансформатора 10/110 кВ; обмотки НН трансформатора 10/110 кВ. Четвертая - трехфазные цепи переменного тока напряжением 110 кВ, включающие в себя: обмотки ВН трансформатора 10/110 кВ; оборудование РУ 110 кВ. Распределительные устройства высокого напряжения СЭС выполняются по следующим схемам: на стороне 110 кВ - открытое распределительное устройство, выполненное по схеме 6Н «Треугольник»; на стороне 10 кВ - комплектное распределительное устройство, выполненное по схеме «Две системы шин».

Сведения о потребностях СЭС в топливе, газе, воде и электрической энергии

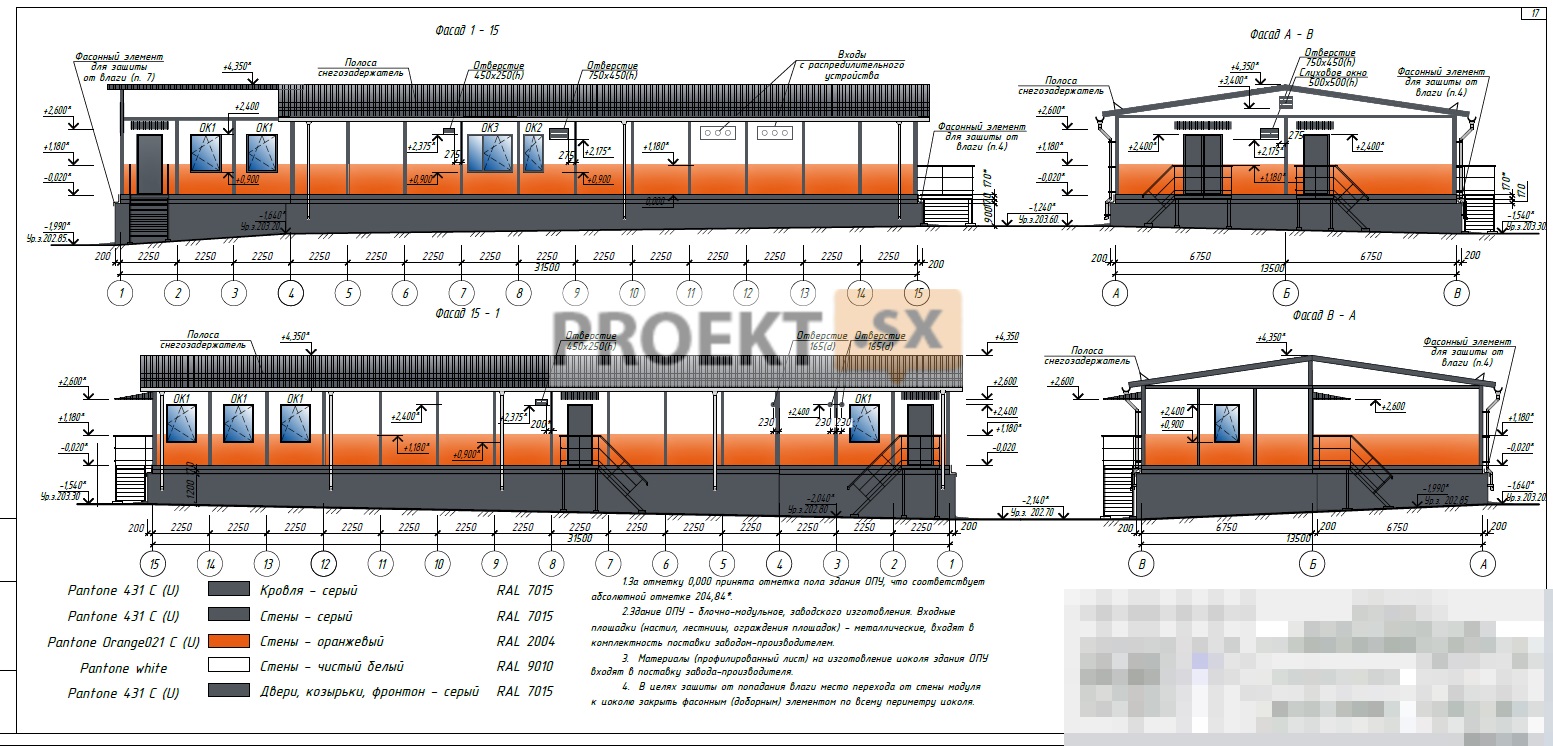

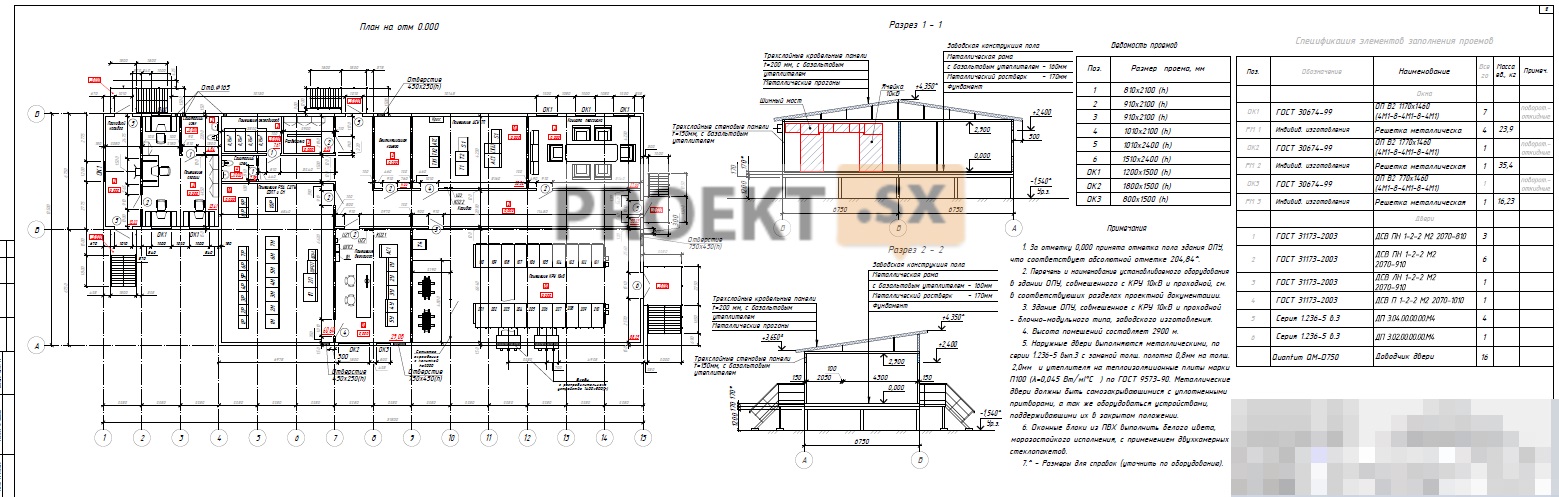

Водоснабжение осуществляется согласно техническому заданию. На хозяйственно-бытовые нужды персонала вода поступает из резервуаров, объемом 0,75 м3 каждая - 4 шт. Резервуары (габаритные размеры В-1340хШ-600хД-1335, срок службы 30 лет). В процессе эксплуатации возможна замена емкостей. На питьевые нужды - вода привозная питьевая бутилированная. Для приготовления горячей воды для умывальников предусматривается установка электрических проточных водонагревателей мощностью 2 л/мин N=3.5 кВт. Расчетный расход воды на хозяйственно-бытовые нужды определен по СП 30.13330.2012 и СНиП 2.04.01-85* (приложение №2 и №3). Для здания ОПУ совмещенного с КРУ: - qtot = 0,198 л/с (секундный расход общий воды); qtothr = 0,197 м3/ч (часовой расход общий воды); qtotcyT = 0,075 м3/сут (суточный расход общий воды); qh = 0,125 л/с (секундный расход горячей воды); qhhr = 0,111 м3/ч (часовой расход горячей воды); qhcyT = 0,033 м3/сут (суточный расход горячей воды);  qc = 0,130 л/с (секундный расход холодной воды); qchr = 0,117 м3/ч (часовой расход холодной воды); qccyT = 0,042 м3/сут (суточный расход холодной воды). Для здания проходной: qtot = 0,167 л/с (секундный расход общий воды); qtothr =0,177 м3/ч (часовой расход общий воды); qtotcyT = 0,064 м3/сут (суточный расход общий воды); qh = 0,109 л/с (секундный расход горячей воды); qhhr = 0,113 м3/ч (часовой расход горячей воды); qhcyT = 0,028 м3/сут (суточный расход горячей воды); qc = 0,109 л/с (секундный расход холодной воды); qchr = 0,113 м3/ч (часовой расход холодной воды); qccyT = 0,036 м3/сут (суточный расход холодной воды). Отвод сточных вод от санитарных приборов здания ОПУ совмещенного с проходной предусматривается в запроектированную сеть самотечной бытовой канализации в накопительную емкость объемом 5,5 м3. Накопительная емкость представляет собой накопительный канализационный колодец, выполненный из железобетонных колец по серии 3.900.1-14.
