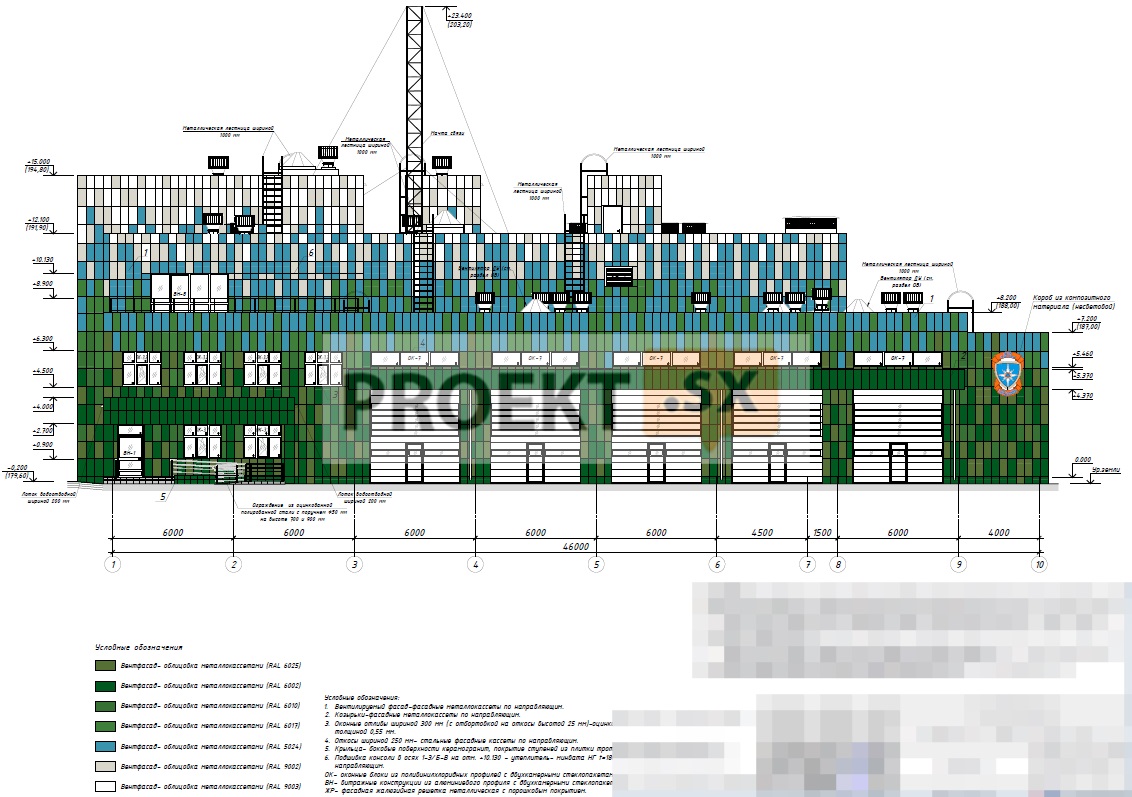

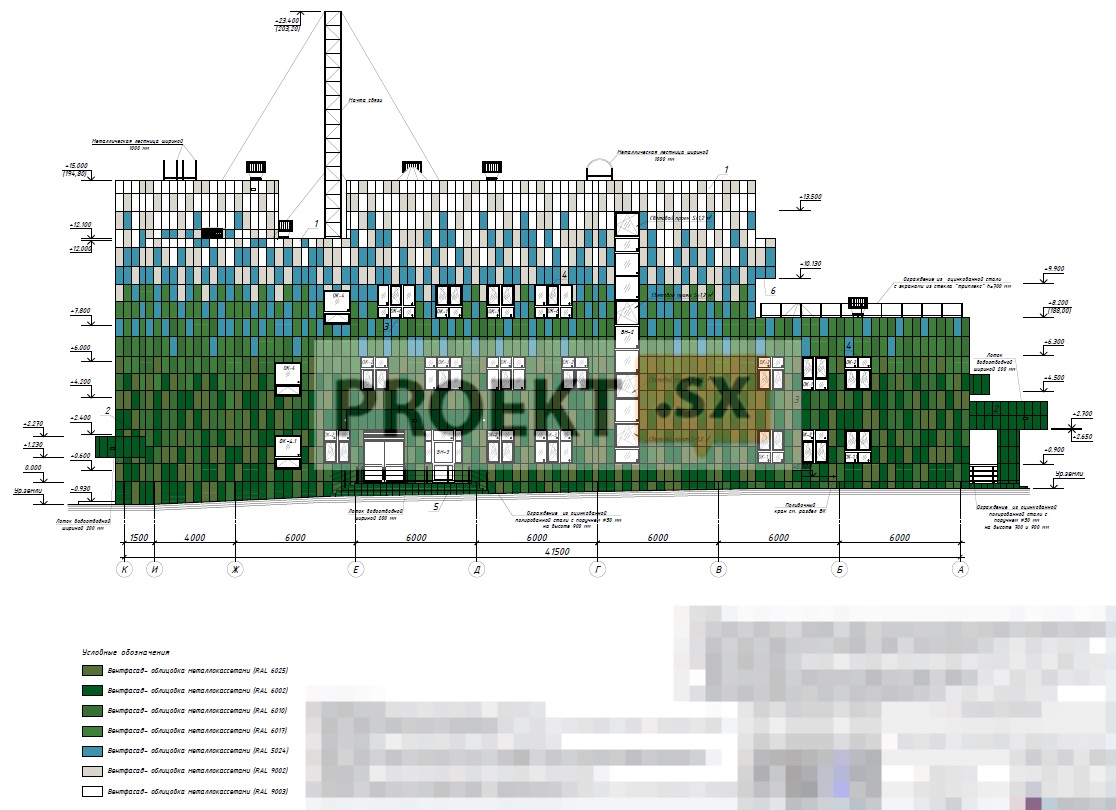

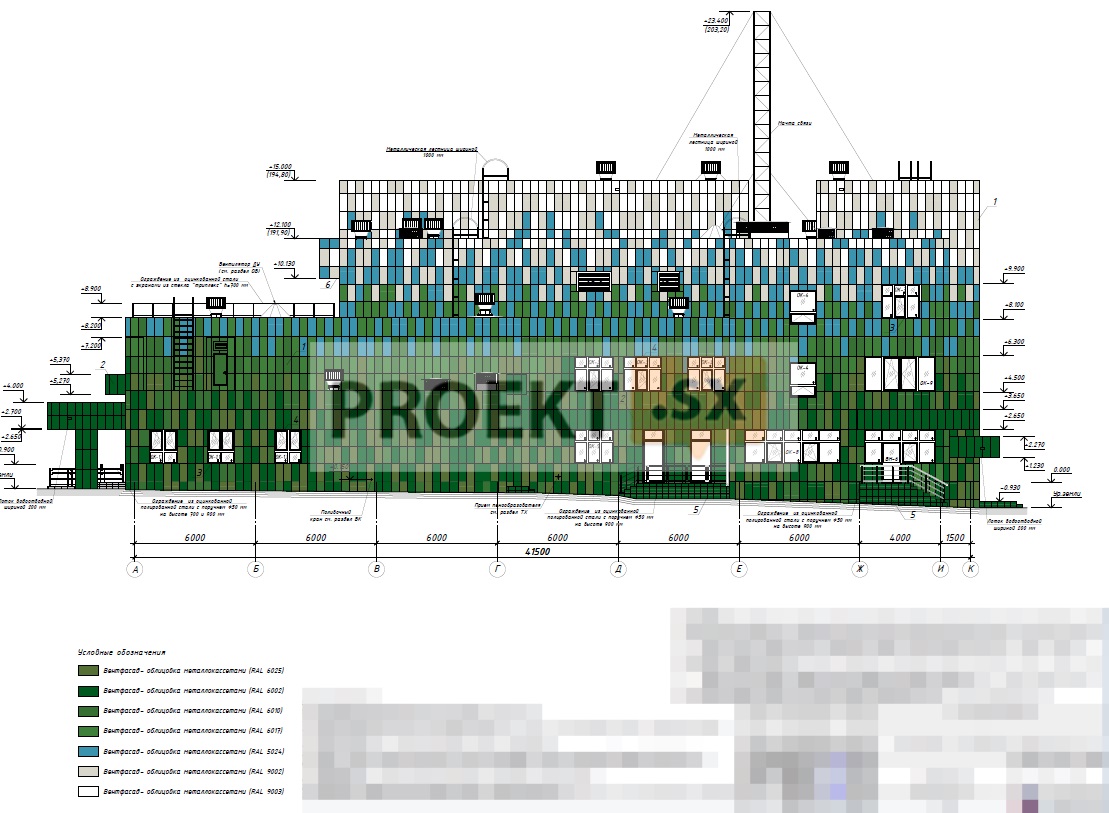

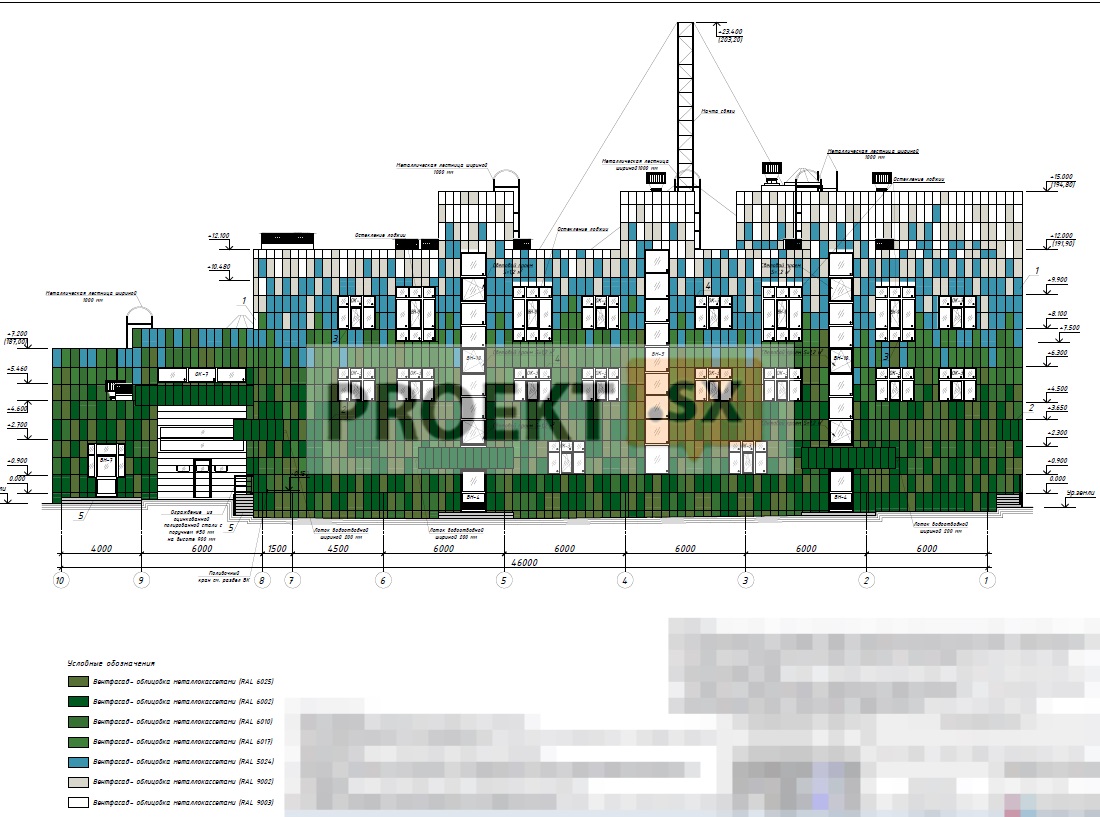

Архитектурные решения.

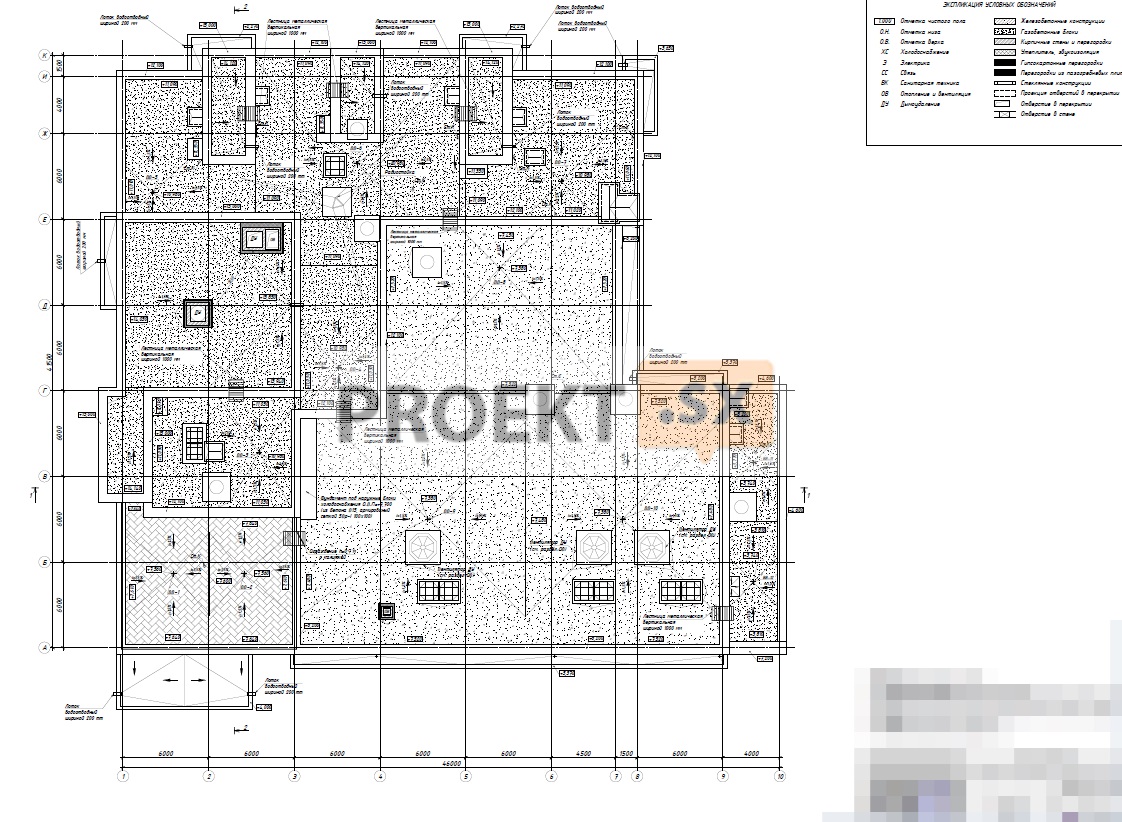

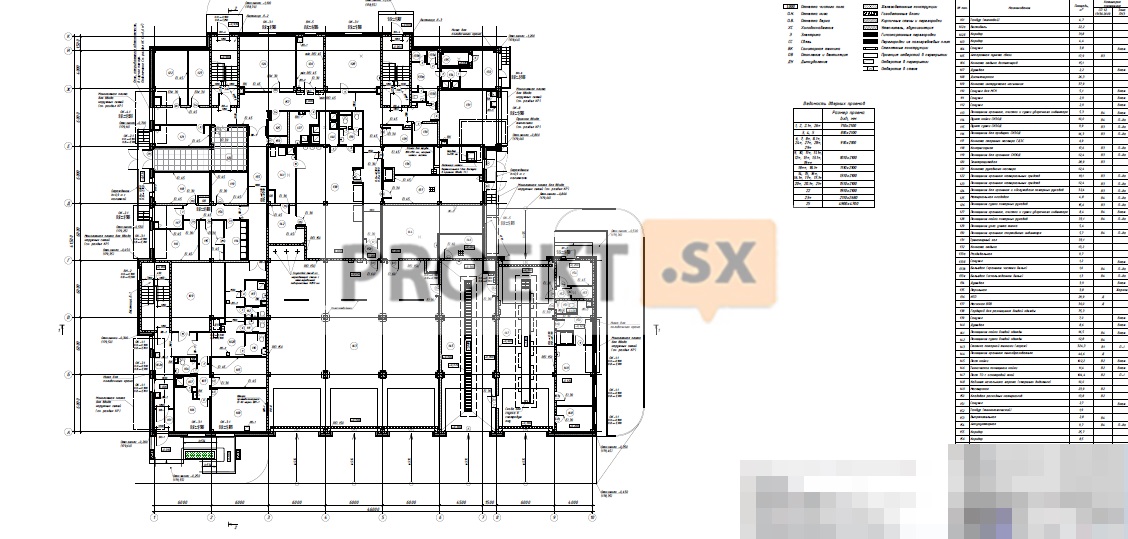

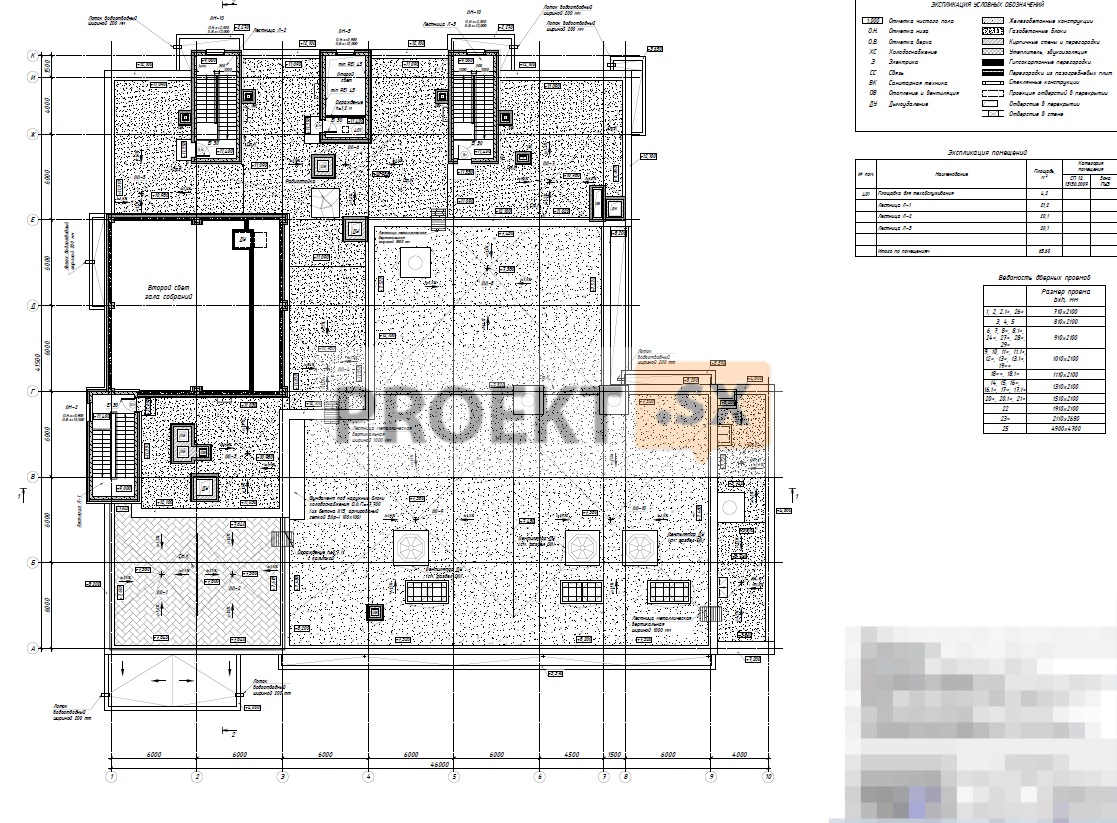

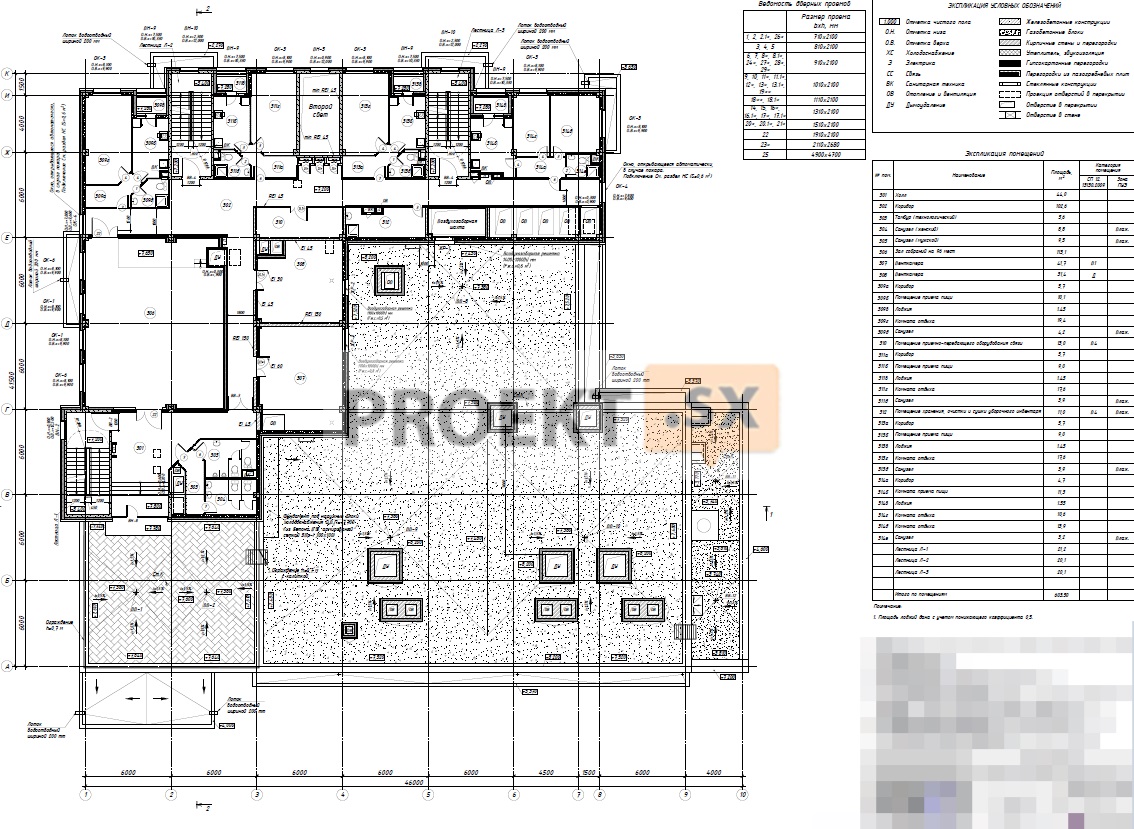

Пожарное депо Размещение помещений по этажам 1 этаж: на отм минус 0,300 - стоянка пожарной техники, пост мойки, пост ТО со смотровой ямой (высота помещений- 7,18 м); на отм минус 0,200 - техническое помещение мойки (высота помещений - 3,28 м); на отм минус 0,200 - техническое помещение мойки, кабинет начальника гаража (старшего водителя), аккумуляторная (высота помещений - 3,5 м); на отм минус 0,120 - кладовая запчастей, мастерская (высота помещений - 3,4 м); на отм. 0,000 - тамбуры, коридоры, вестибюль, аппаратная пункта связи, комната отдыха диспетчеров, диспетчерская, комната инструктажа населения, помещения хранения, очистки и сушки уборочного инвентаря, помещения СИЗОД (проверка, сушка, мойка), комната старшего мастера ГДЗС, компрессорная, помещение для хранения СИЗОД, электрощитовая, комната рукавного мастера, помещение хранения материальных средств, подсобное помещение, помещения пожарных рукавов (хранения, мойки, сушки), помещение узла учета тепла, помещение хранения спортивного инвентаря, тренажерный зал, комната отдыха, помещения сауны, ИТП, насосная ВПВ, гардероб для размещения боевой одежды, мойка боевой одежды, сушка боевой одежды, санузлы, душевые, склад для хранения пенообразователя, техническое помещение слаботочных систем (высота помещений- 3,28 м). 2 этаж: на отм. +3,600 - коридоры, холл, канцелярия, административные и служебные кабинеты, санузлы, душевые, помещения хранения, очистки и сушки уборочного инвентаря, комната коменданта здания (старшины части), склады вещимущества, класс безопасности дорожного движения, помещение спуска в гараж, учебный класс, гардероб чистой одежды личного состава, комната психологической разгрузки, техническое помещение слаботочных систем, кабинет начальника караула, комнаты для отдыха дежурной смены, фельдшерская с процедурным кабинетом, венткамеры, помещение приготовления пищи и мытья посуды, комната приема пищи, комната для стирки и сушки вещевого имущества. Высота помещений- 3,28 м. 3 этаж: на отм. +7,200 - коридоры, холлы, тамбуры, зал собраний высотой 5,37 м, склад вещимущества, комнаты приема пищи, комнаты отдыха, помещение приемно-передающего оборудования связи, помещения хранения, очистки и сушки уборочного инвентаря, санузлы, душевые, венткамера. Высота помещений - 3,28 м. Кровля: на отм. +7,800 - выход на кровлю, люки дымоудаления. на отм. +11,400 - выходы из лестничной клетки. На перепадах высот предусмотрены вертикальные металлические лестницы. Вертикальная связь между этажами здания осуществляется по лестницам. Наружная отделка Фасады и цоколь - система навесного вентилируемого фасада с облицовкой металлическими панелями кассетного типа. Крьmьца и пандус - керамогранитная плитка. Ограждения крылец, пандуса, кровли - оцинкованная сталь. Кровля - плоская, рулонная с внутренним водостоком. Оконные блоки - в ПВХ переплетах с заполнением двухкамерными стеклопакетами. Витражи в алюминиевых переплетах с заполнением двухкамерными стеклопакетами. Двери: наружные - металлические утепленные окрашенные в заводских условиях; служебные и противопожарные - металлические окрашенные в заводских условиях; внутренние - деревянные. Ворота - остекленные, секционные, утепленные, с калиткой и подъемным автоматическим механизмом. Предусмотрена полная внутренняя отделка помещений в соответствии с технологическим заданием и функциональным назначением помещений. Учебно-тренировочный снаряд «Башня со скалодромом» Размещение: на отм. 0,000; +3,300; +6,600; +9,900-поэтажные площадки. Вертикальная связь осуществляется по лестнице. Наружная отделка Фасады: в осях 1-3, Б-А, 3-1 - окраска по подготовленной поверхности; в осях А-Б-деревянная строганная доска; в осях 3-1 - конструкционные щиты скалодрома. Кровля - плоская с наружным организованным водостоком. Двери - металлические, окрашенные в заводских условиях. Внутренняя отделка Стены, потолок и полы - шлифованный бетон с пропиткой. Полоса психологической подготовки спасателей (огневая полоса) Полоса препятствий длиной 123 м и состоит из снарядов: трап над приямком с горящей жидкостью; эстакада; подвал; лабиринт; колодец; коллектор; качающийся трап. Трап над приямком с горящей жидкостью - из сварных металлических конструкций длиной 6,5 м и шириной 0,9 м, с устройством лестниц с 2-х сторон, с ограждающими поручнями высотой 1 м. Снаряд расположен над бетонированным приямком с размерами в плане по наружным граням 6,4х3,2 ми глубиной 0,52 м. Эстакада - сварная металлическая конструкция с наклонной трубой с размерами по длине 11,5 ми шириной 0,7 ми имеющая две площадки на разных уровнях. Подвал - подземное сооружение «П»-образной формы, глубиной 3 м. Вход и выход в подвал имеет размеры 3х2,5 м. Лабиринт - объемная конструкция с размерами в плане 12х7,2 м из сварных металлических прутьев; Колодец - монолитная железобетонная конструкция толщиной 200 мм в виде трубы с внутренним диаметром 3 м и высотой 6,05 м с размещением внутри винтовой лестницы. Кабельный коллектор - удлиненное в виде ломаной линии длиной 6,5 м сооружение из типовых сборных железобетонных лотков, расположенных друг к другу под углом 30-40 градусов. Качающийся трап - подвешенная на цепях платформа размерами 1,5х4 м с высотой от уровня земли О,60 м, размещенный на монолитных ж.б. столбах на высоте 1 мот уровня земли. Водопроводная камера, ДГУ, КНС и ЛНС - полной заводской готовности.

Конструктивные и объемно-планировочные решения.

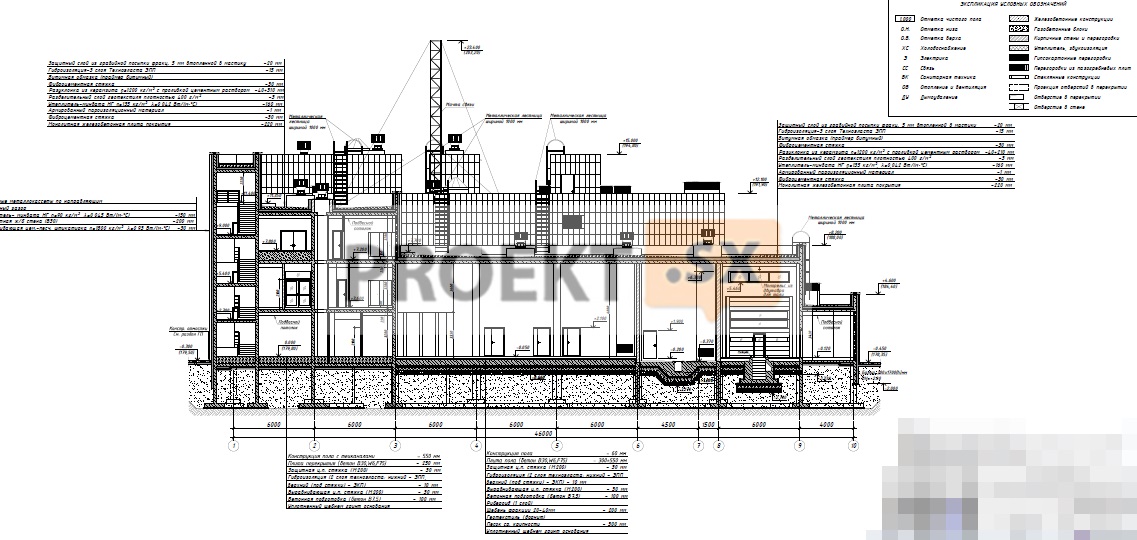

Расчетный уровень грунтовых вод на абс. отм. 174,30. Пожарное депо. Уровень ответственности - нормальный, класс - КС-2. За условную отм. 0,000 принят уровень чистого пола первого этажа, что соответствует абс. отм. 179,80. Конструктивная схема - каркасно-стеновая из монолитного железобетона, максимальный пролет 6,0 м. Монолитные железобетонные конструкции выполняются из бетона класса В30, марки W6 (подземная часть), арматуры классов А500С, А240. Гидроизоляция - окрасочная. Фундаменты, низ на отм. минус 3,800 и минус 4,800 (абс. отм. 176,00 и 175,00 соответственно), по бетонной подготовке из бетона класса В7,5 толщиной 100 мм: столбчатые с плитной частью толщиной от 300 мм до 900 мм; ленточные с плитной частью толщиной 300 мм. Под фундаментами залегает суглинок серовато-коричневый, пылеватый, тяжелый (ИГЭ-2, Е=15,3 МПа). Плита пола по грунту - переменной толщины от 300 мм до 550 ММ. Наружные и внутренние стены подземной части, в том числе стены лестничных клеток, толщиной 200 мм, наружные утепленные на глубину промерзания. Колонны (с максимальным шагом 6,Ох6,О м): подземная часть - сечением 500х500 мм, 600х600 мм; надземная часть - сечением 500х500 мм, 400х400 мм. Внутренние стены надземной части, в том числе стены лестничных клеток - толщиной 200 мм. Наружные стены надземной части: газобетонные блоки (плотностью 600 кг/м3) , толщиной 200 мм с утеплением и облицовкой металлокасетами; монолитный железобетон толщиной 200 мм с утеплением и облицовкой металлокасетами. Крепление металлокасет предусмотрено к монолитным железобетонным конструкциям. Перекрытия и покрытие - плиты толщиной 200 мм и 220 мм, с балками (сечением от 200x550(h) мм до 500x1400(h) мм) на отдельных участках. На плите покрытия предусмотрена установка мачты связи заводского изготовления с растяжками. Лестничные марши и площадки из монолитного железобетона. Учебно-тренировочный снаряд «Башня со скалодромом» Отм. 0,000 соответствует абс. отм. 180,30. Уровень ответственности - нормальный, класс - КС-2. Конструктивная схема - перекрестно-стеновая из монолитного железобетона. Монолитные железобетонные конструкции выполняются из бетона класса В30, марки W6 (подземная часть), арматуры классов А500С, А240. Фундамент - свайный. Сваи (висячие) - диаметром 350 мм, длиной 9,0 м. Под концом свай залегает суглинок полутвердый (ИГЭ-4, Е=21,5 МПа). Ростверк - ленточный сечением 500х600 (h) мм, низ на отм. минус 0,800 (абс. отм. 179,50), по бетонной подготовке из бетона класса В7,5 толщиной 100 ММ. Гидроизоляция - окрасочная. Наружные стены - монолитный железобетон толщиной 200 мм с утеплением и устройством сертифицированной фасадной системы. Внутренние стены - толщиной 200 мм. Перекрытия, покрытие (пролет до 5,6 м) - плиты толщиной 200 ММ. Лестничные марши и площадки из монолитного железобетона. Полосы психологической подготовки спасателей (огневая полоса), включая трап над приямком, эстакаду, подвал, лабиринт, колодец, кабельный коллектор, качающийся трап. Трап над приямком - стальной каркас из прокатных профилей (сталь С245). Трап расположен над монолитным железобетонным (бетон классаВ25, марок W6 и F150) приямком с размерами в плане 6,4х3,2 м и глубиной 1,8 м, толщиной 200 мм (стены и днище). В зоне оттирания стальных стоек трапа в стенах приямка предусмотрено утолщение до 400 мм. На отдельных участках трап опирается на монолитные железобетонные (бетон класса В25, марок Wб и F150) столбчатые фундаменты, с заглублением 1,8 м от поверхности земли. Гидроизоляция - оклеечная. Эстакада - стальной (сталь С245) каркас из прокатных профилей с 2-мя площадками на разных уровнях, по монолитным железобетонным (бетон класса В25, марок Wб и F150) столбчатым фундаментам, с заглублением 1,8 м от поверхности земли. Гидроизоляция - оклеечная. Подвал (подземный с заглублением 3,2 мот поверхности земли) - из монолитного железобетона (бетон класса В25, марок W8 и F150) толщиной 200 мм (днище и стены). Гидроизоляция - оклеечная. Лабиринт (объемная конструкция с размерами в плане 12,Ох7,2 м) - из стальных решетчатых секций (высотой 3,0 от поверхности земли) по монолитным железобетонным (бетон класса В25, марок W8 и F150) ленточным фундаментам, с заглублением 1,8 м от поверхности земли. Колодец (подземный) - из монолитного железобетона (бетон класса В25, марок W8 и F150) толщиной 250 мм (днище) и 200 мм (стены и покрытие). Гидроизоляция - оклеечная. Качающийся трап - подвешенная на цепях платформа по монолитным железобетонным (бетон класса В25, марок W8 и F150) ленточным фундаментам, с заглублением 1,8 м от поверхности земли. Фундамент под КНС - плитный из монолитного железобетона (бетон класса В30, марок W8 и F150) толщиной 400 мм низ на отм. МИНУС 9,3 М. Фундамент под ДГУ - плитный из монолитного железобетона (бетон класса В30, марок Wб и F150) толщиной 300 мм по песчано­ гравийной подушке. Кабельный коллектор - сборный железобетонный заводского изготовления по песчаной подсыпке мощностью до 1,8 м. Ограждение территории (высотой 1,99 м) заводского изготовления из металлоконструкций по столбчатым монолитным железобетонным (бетон класса В15) фундаментам, с заглублением не менее 1,6 мот поверхности земли. Подпорная стенка (на перепаде рельефа высотой до 2,12 м) - из монолитного железобетона (бетон класса В30, марок Wб и F150) уголкового типа с ребрами жесткости. Непроходной канал теплотрассы - из монолитного железобетона (бетон класса В22,5, марок W4 и F150) толщиной 200 мм (стены) и 250 мм (днище), с покрытием из сборных железобетонных плит. Гидроизоляция - оклеечная.
