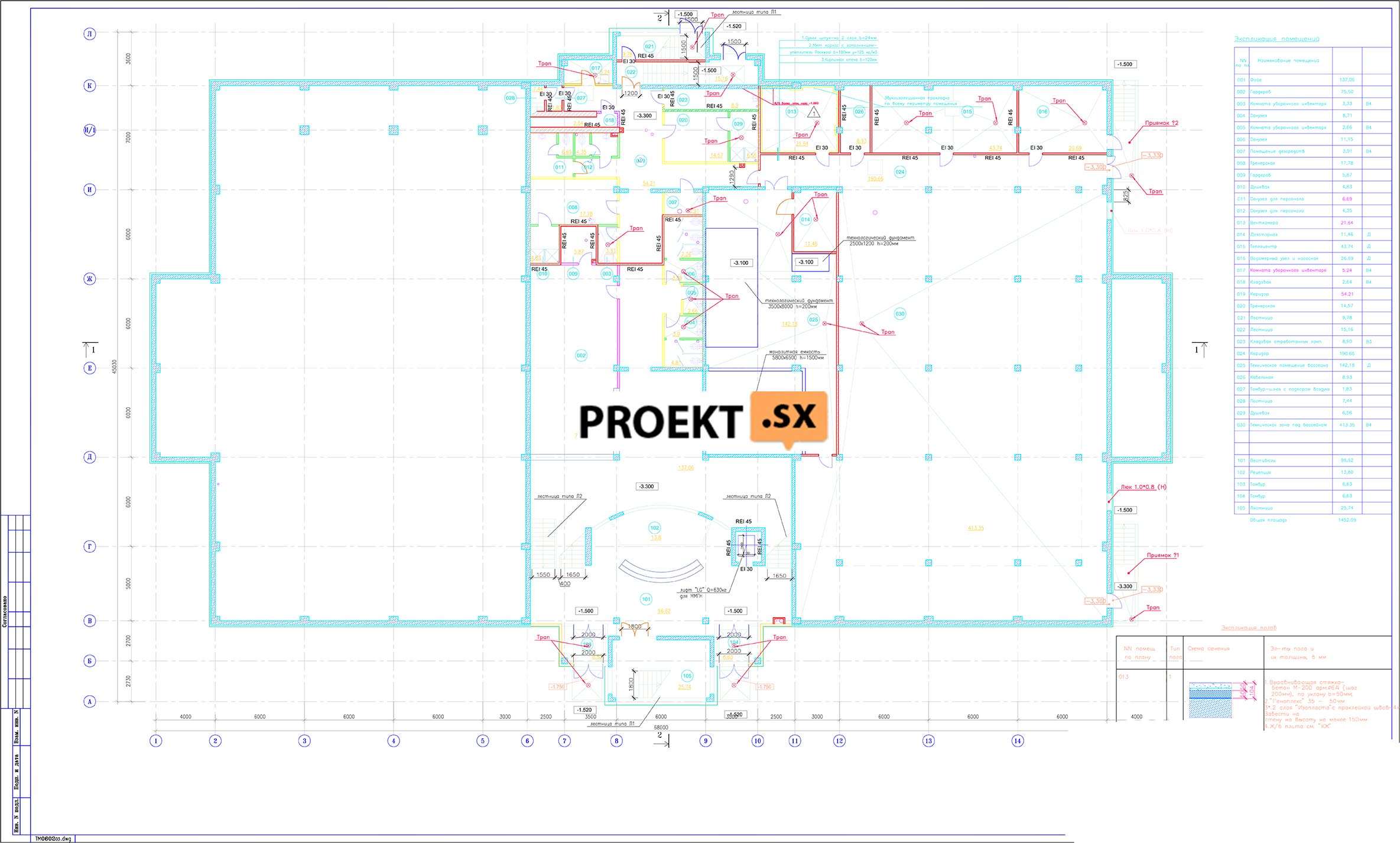

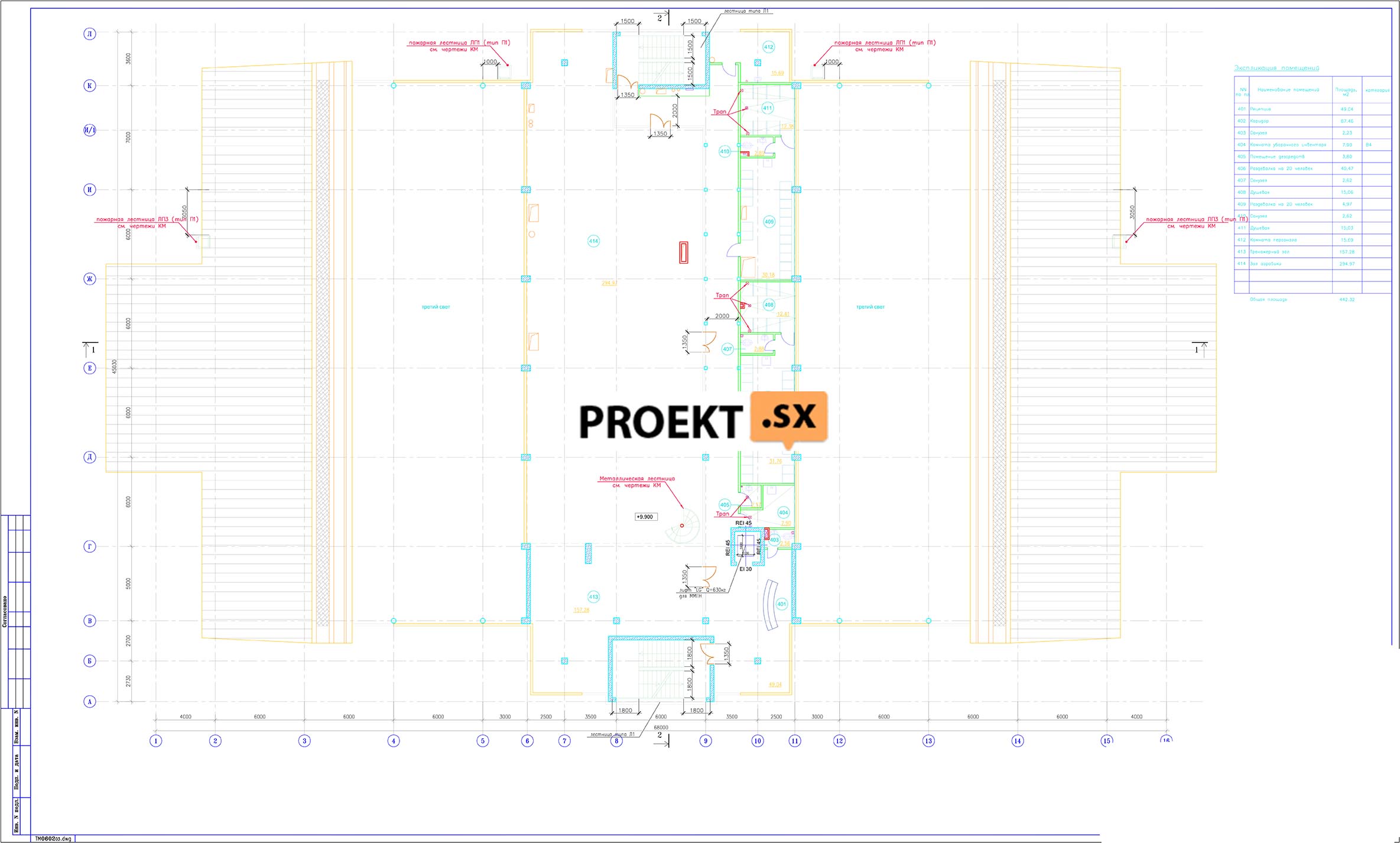

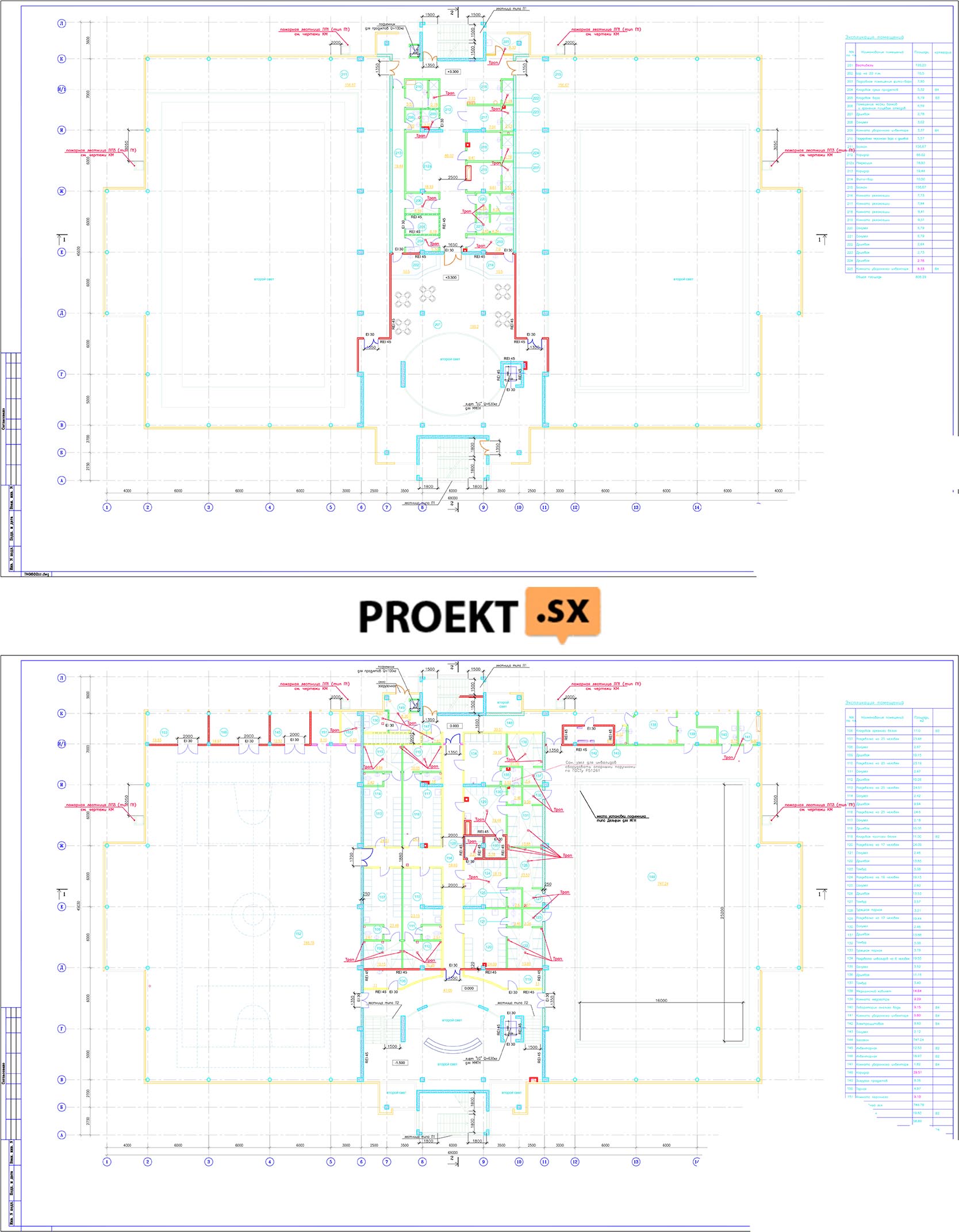

Архитектурные и объемно-планировочные решения

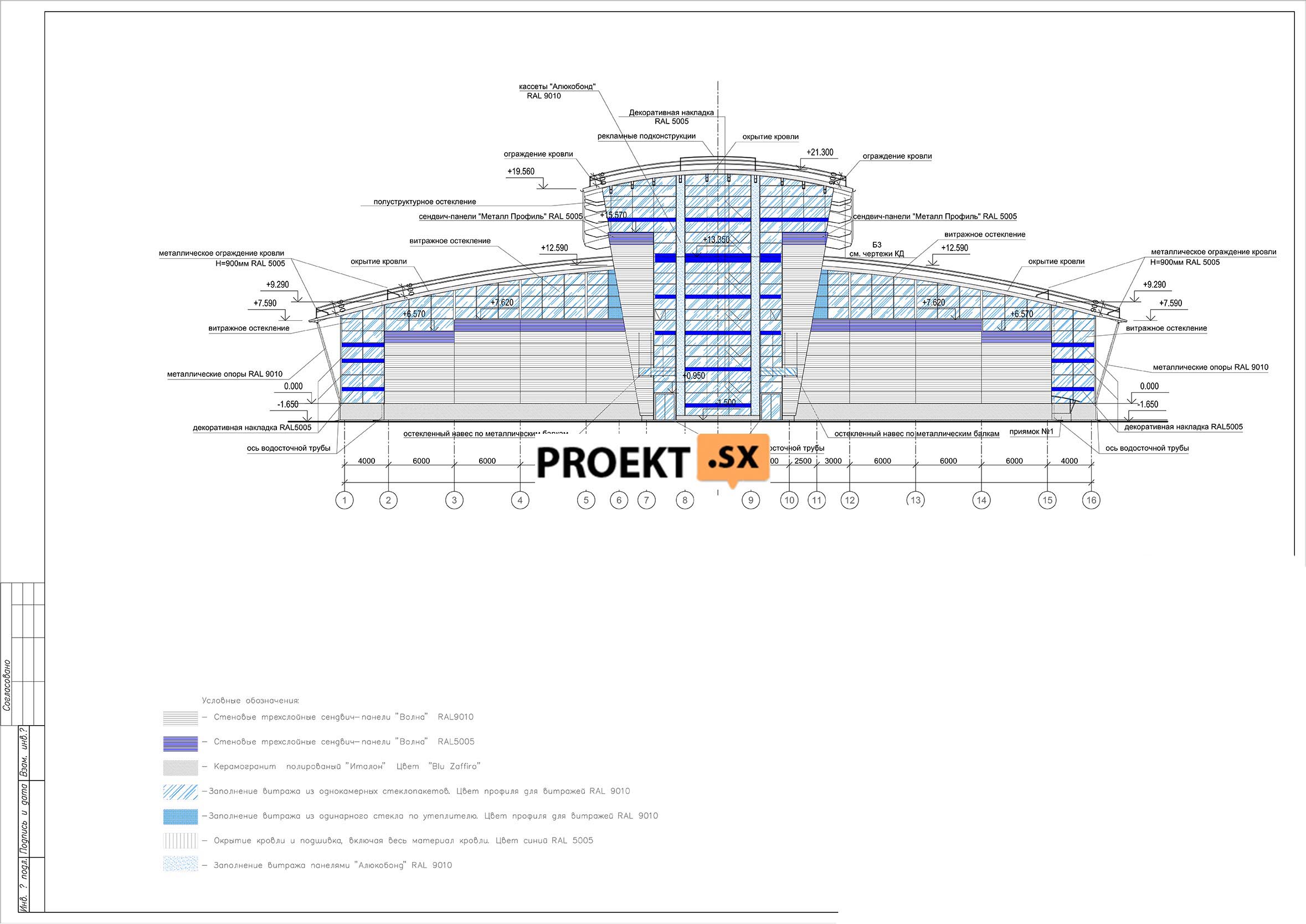

Проектной документацией на участке предусмотрено строительство крытого спортивного комплекса без трибун для зрителей. Здание сложное в плане, с размерами в крайних осях 68,00 х 45,03 м. Здание предусмотрено для размещения физкультурного комплекса. В нем запроектированы: бассейн, спортивный зал, зал аэробики и тренажерный зал, технические и подсобные помещения. Здание состоит из трех основных частей и имеет симметричную композицию. Центральная часть здания запроектирована 5 этажной со сложной криволинейной кровлей. Наружные стены на уровне 4-5 этажей запроектированы с обратным уклоном 10 %. Максимальная высота от планировочной отметки земли до наивысшей точки кровли – 22,85 м. По продольной оси центральной части запроектированы остекленные лестничные клетки. С двух сторон от центральной части запроектированы примыкающие к ней трехсветные объемы спортивного зала и бассейна с подсобными помещениями. Высота трехсветных объемов от планировочной отметки земли до наивысшей точки – 14,24 м. Кровля – скатная по общему радиусу. Входной вестибюль запроектирован на отметке -1,500 и 0,000 со вторым светом. В вестибюле запроектированы открытые лестницы, соединяющие его с цокольным этажом. В цокольном этаже на отметке -3,300 запроектированы: гардероб, санитарные узлы, подсобные помещения, кладовые, технические помещения бассейна, венткамера и теплоцентр. На первом этаже на относительной отметке 0,000 запроектирован бассейн с чашей 25,2х16 м с обходными дорожками, спортивный зал, инвентарные, раздевальни с душевыми, санузлами и «турецкими» парными, медицинский кабинет, административные помещения, загрузочная бара и подсобные помещения. На втором этаже на отн.отметке +3,300 запроектированы два бара, VIP раздевальни, санитарно-бытовые помещения и подсобные помещения. На третьем этаже на отн.отметке +6,600 запроектированы помещения администрации комплекса, залы совещаний, серверная, пультовая, звукооператорные, санитарные узлы и венткамеры. На четвертом этаже на отметке +9,900 – зал аэробики, тренажерный зал, раздевальни с душевыми и санитарными узлами, комната персонала и подсобные помещения. На пятом этаже на отметке +13,650 запроектированы спортивный зал, венткамера и открытая галерея. Для вертикального сообщения между этажами предусмотрен лифт грузоподъемностью 630 кг с габаритами кабины 1100х1400 и две лестничные клетки типа Л1. Наружные стены – трехслойные «сэндвич»-панели и витражное остекление. Цокольный этаж железобетонный, облицованный полированным керамическим гранитом. Над главным входом запроектированы остекленные навесы на металлических кронштейнах. Кровля – рулонная с организованным водостоком. Перегородки – из железобетона, газобетона, позагребневых плит, каркасно-обшивные плитами ГКЛ. В технических помещениях и помещениях с влажным режимом – полнотелый кирпич, толщиной 120 мм, оштукатуренный с двух сторон. Проектной документацией обеспечена доступность комплекса для маломобильных групп населения. На отн.отметке 0,000 предусмотрен гардероб для МГН, раздевальня для инвалидов на 3 места, универсальные санитарные узлы. На участке запроектирована контейнерная газовая отдельно стоящая котельная, работающая без обслуживающего персонала. Здание одноэтажное с размерами в осях 9,0х6,54 м. Максимальная высота от планировочной отметки земли до конька 3,3 м. Ограждающие конструкции котельной – «сэндвич»-панели. На участке предусмотрена БКТП, которая будет строиться по отдельному проекту

Конструктивные и объемно-планировочные решения

Уровень ответственности здания комплекса – II. Здание комплекса запроектировано в виде трех блоков – центральный пятиэтажный блок и одноэтажные блоки (спортзал и бассейн). Блоки запроектированы в различных конструктивных схемах. Конструктивная схема спортзала и бассейна – одноэтажный каркас с покрытием из гнутоклеенных деревянных балок, шарнирно - опирающихся на железобетонные и стальные колонны. Балки криволинейного очертания, одно- и -двухпролетные, шаг балок от 5,0 до 7,0 м. Пролет балок 21,0 м и 21,0+4,0 м. Ширина балок - 220 мм, высота - от 832 до 1660 мм. Стальные колонны – из электросварных труб диметром 325 мм с монолитным железобетонным сердечником. Пространственная жесткость каркаса обеспечивается вертикальными связями между стальными колоннами, горизонтальными деревянными и стальными связями в плоскости покрытия. Конструктивная схема центрального блока – пространственный каркас из монолитных железобетонных конструкций, жестко связанных между собой колонн, плит перекрытий, стен (продольных, поперечных) и лестничных клеток. Сетка колонн – 6,0 х 6,0 м. Колонны – сечением 400х400 мм; 600х400 мм. Перекрытия – безбалочные плиты толщиной 240 мм с опиранием на колонны через скрытые консоли из швеллеров. Стены – толщиной 250; 300 мм. Материал монолитных конструкций – бетон класса В25, F100, W6, арматура класса АIII. Покрытие блока имеет сложное криволинейное очертание. Несущие конструкции покрытия - однопролетные с консолями гнутоклеенные деревянные балки, шарнирно опирающиеся на колонны и расположенные на различных высотных отметках. Пролет балок – 18,0 м; вынос консолей – 3,15 м; сечение балок -220х1350 (h) мм. Клееные деревянные конструкции будут обработаны антисептирующими биозащитными составами. К деревянным несущим конструкциям покрытия крепится профилиро-ванный настил с полимерным покрытием. Наружные стены комплекса: сэндвич – панели; фасадные кассеты и витражное остекление, крепятся к конструкциям стального фахверка. Чаша бассейна с размерами 25х16 м запроектирована в монолитном железобетоне (В30; W8; F75). Толщина стен - 300 мм. Днище бассейна – безбалочная плита толщиной 300 мм опирается на колонны сечением 400х400 мм. Гидроизоляция из полимерных материалов, выполняется по технологии специализированной организации. Лестницы запроектированы из монолитного железобетона, бетон В25. Шахты лифтов запроектированы из монолитного железобетона. Толщина стенок 250 мм. Бетон В25, арматура АIII. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой продольных и поперечных несущих стен, стенами лестничных клеток, жёсткостью опорных узлов колонн и жёсткими дисками перекрытий. Расчёт несущих конструкций выполнен на ЭВМ по программе SCAD Office (версия 11.1). Расчет и проектная документация деревянных клееных конструкций выполнены, на проект деревянных клееных конструкций получено заключение. Фундаменты приняты свайными. Сваи – забивные сечением 350х350 мм, длиной 9 и 11 м. Бетон свай B25,W6, F100. Усилия в сваях не более 60т. Ростверки – столбчатые и ленточные из монолитного железобетона, класс бетона B25, W6, F75. Столбчатые ростверки – высотой 800 мм и ленточные ростверки – высотой 600 мм, объединены плитой толщиной 200 мм. Сопряжение свай и ростверка – жёсткое. Под ростверками и плитой пола предусмотрена бетонная подготовка толщиной 100 мм по песчаной подушке толщиной 300 и 1200 мм. Относительная отметка 0.000 соответствует абсолютной отметке +11.170 м. В соответствии с отчётом об инженерно-геологических изысканиях ООО «ИГЛ ГеоПроект» (рег. №0921/1) 2010 года, основанием свай служат пески пылеватые серые плотные с е = 0,55, Е = 240 кг/см2. Допускаемая расчётная нагрузка на сваю 60 т принята по результатам статического зондирования. Перед массовым устройством свай несущая способность будет проверена статическими испытаниями. После устройства свайного поля будут проведены контрольные испытания свай. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, поверхность бетона защищается обмазкой праймером за два раза. Проектом предусмотрено устройство внутренней гидроизоляции подвала путем нанесения на поверхность цементно-полимерной мастики аквафин. Ожидаемая средняя осадка здания не более ~2,0 см. Котельная: Модульная котельная запроектирована из легкосборных металлических конструкций с обшивкой «сэндвич»-панелями. Металлические конструкции запроектированы из замкнутого гнутого профиля 140х100х6 и др. (связи из гнутого профиля 80х4) по ГОСТ 30245-2003. Наружные стены – навесные «сэндвич»-панели толщиной 100 мм. Покрытие – из «сэндвич»-панелей толщиной 100 мм по металлокаркасу. Пространственная жёсткость и устойчивость здания обеспечивается вертикальными связями и жесткими узлами сопряжения колонн и ригелей. Фундамент принят в виде монолитной железобетонной плиты толщиной 250 мм, бетон B20,W6, F50. Под фундаментом предусмотрена щебеночная подготовка толщиной 100 мм с проливкой битумом до полного насыщения. Дымовые трубы (газоходы) высотой 9 м и наружным диаметром 450 и 550 мм закреплены на пространственной металлоконструкции вытяжной башни, установленной на собственный фундамент. Металлоконструкции вытяжной башни дымовых труб выполнены из стоек (труба диаметром 89х5) объединенных решеткой из уголков 70х6. Фундаменты под вытяжную башню – столбчатые на естественном основании. Бетон B20,W6, F50. Относительная отметка 0.00 соответствует абсолютной отметке +9,57 м. В соответствии с отчётом об инженерно-геологических изысканиях ООО «ИГЛ ГеоПроект» (рег. №0921/1) 2010 года основанием фундаментов служат супеси пылеватые пластичные с Е=104 кг/см2, φ=24о. Расчетное сопротивление грунтов основания не ниже R= 1.8 кг/см2, давление на грунт основания – не более 0,19 кг/см2. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, поверхность бетона защищается обмазкой мастикой за два раза. Ожидаемая средняя осадка здания – менее предельно допустимой. Устойчивость трубы обеспечена.
