Арихитектурные решения

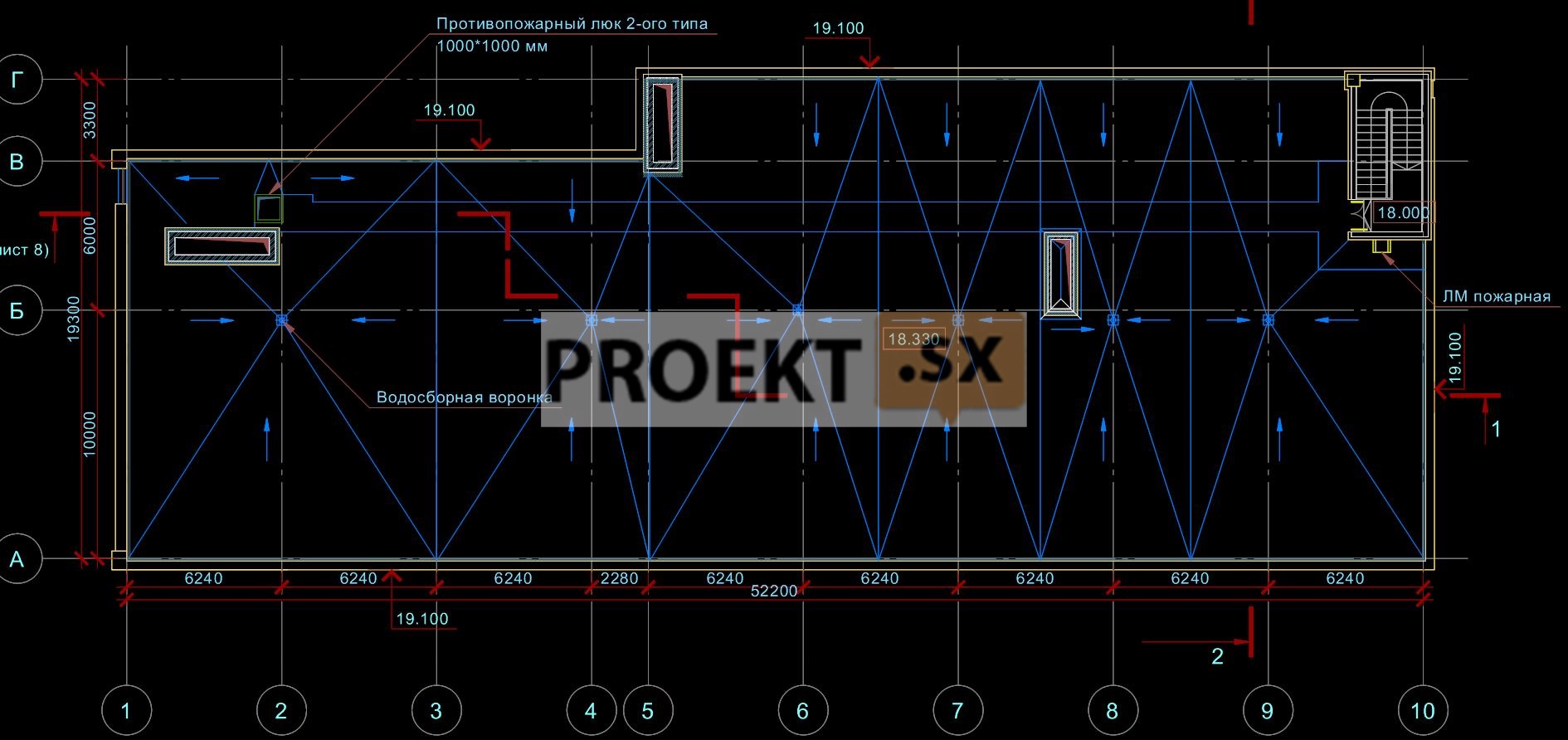

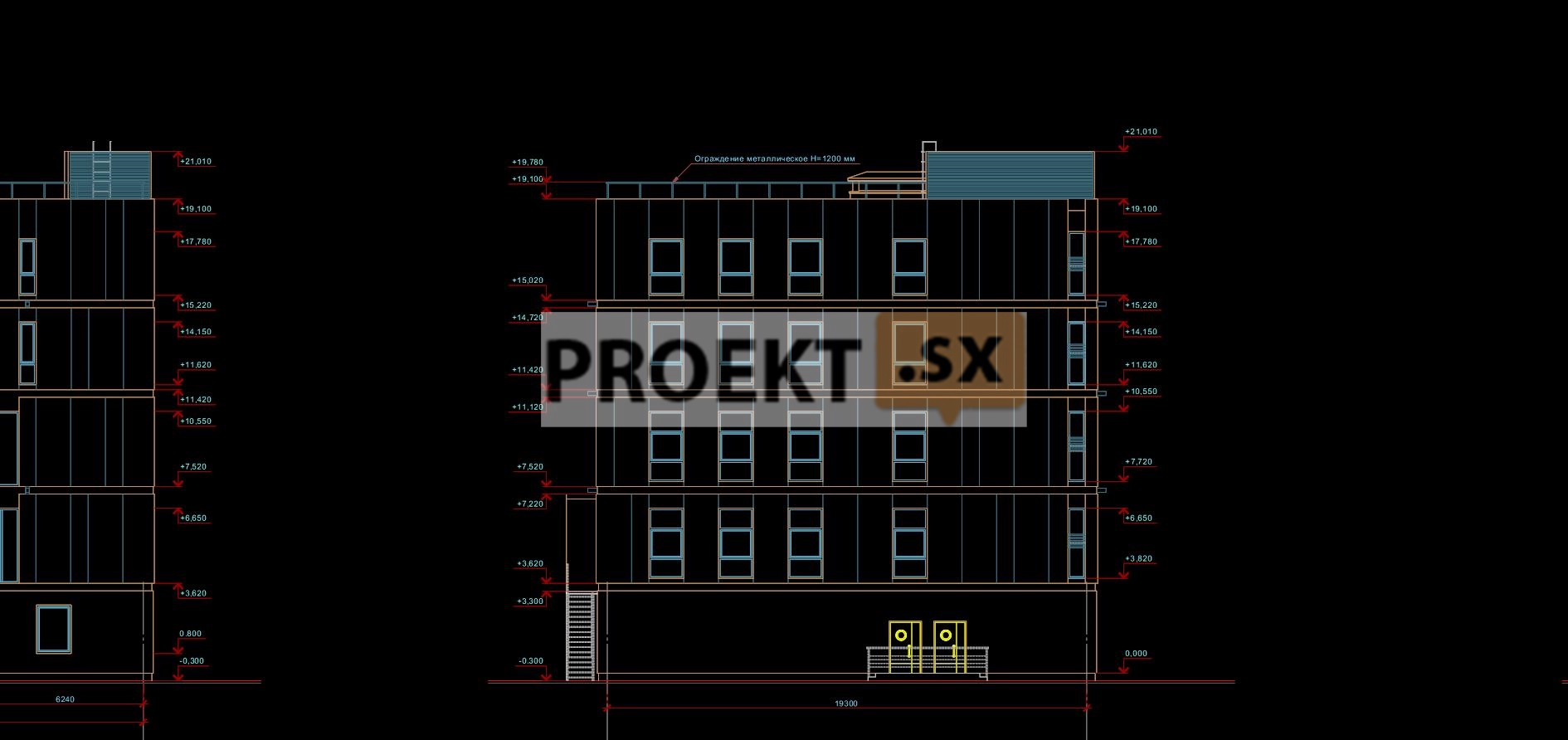

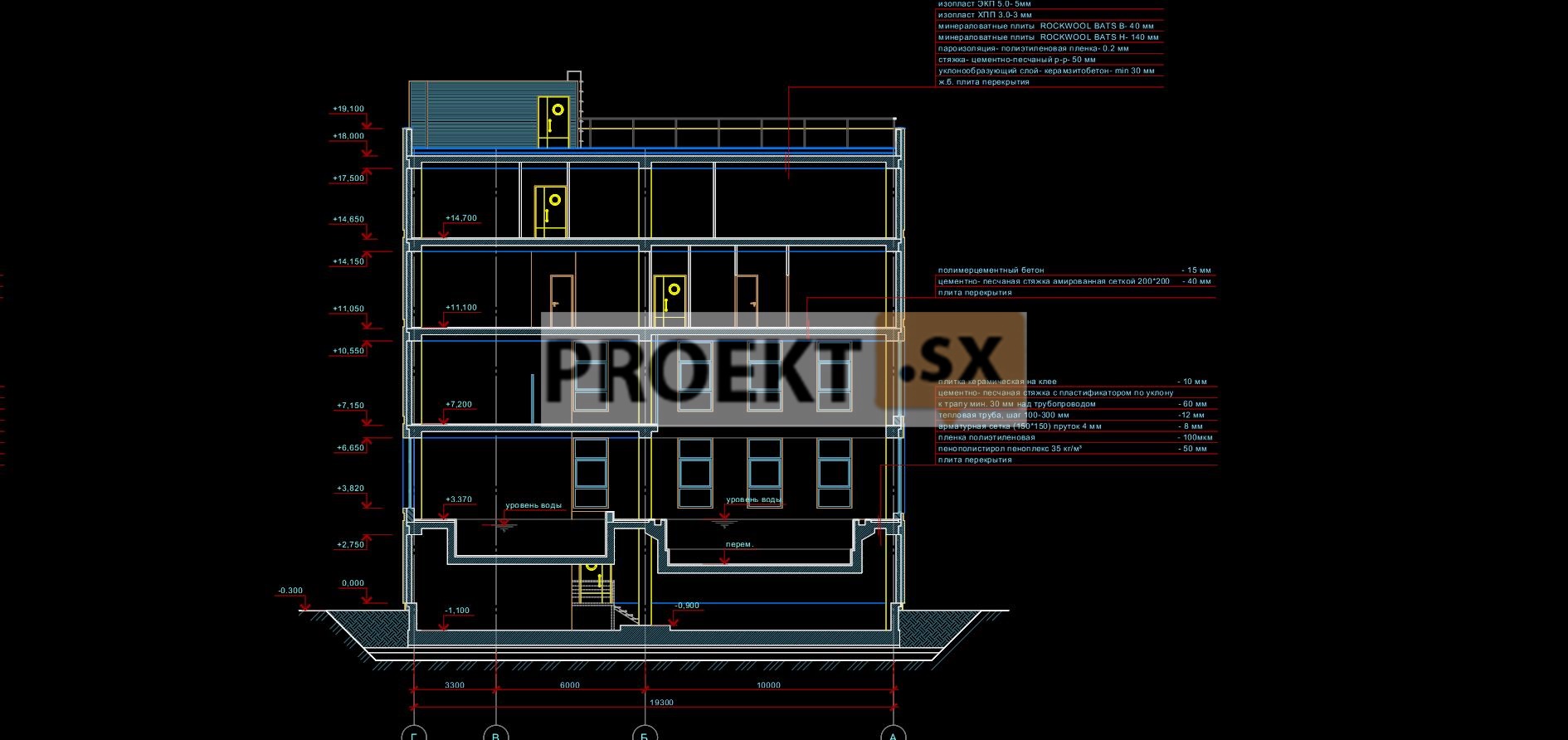

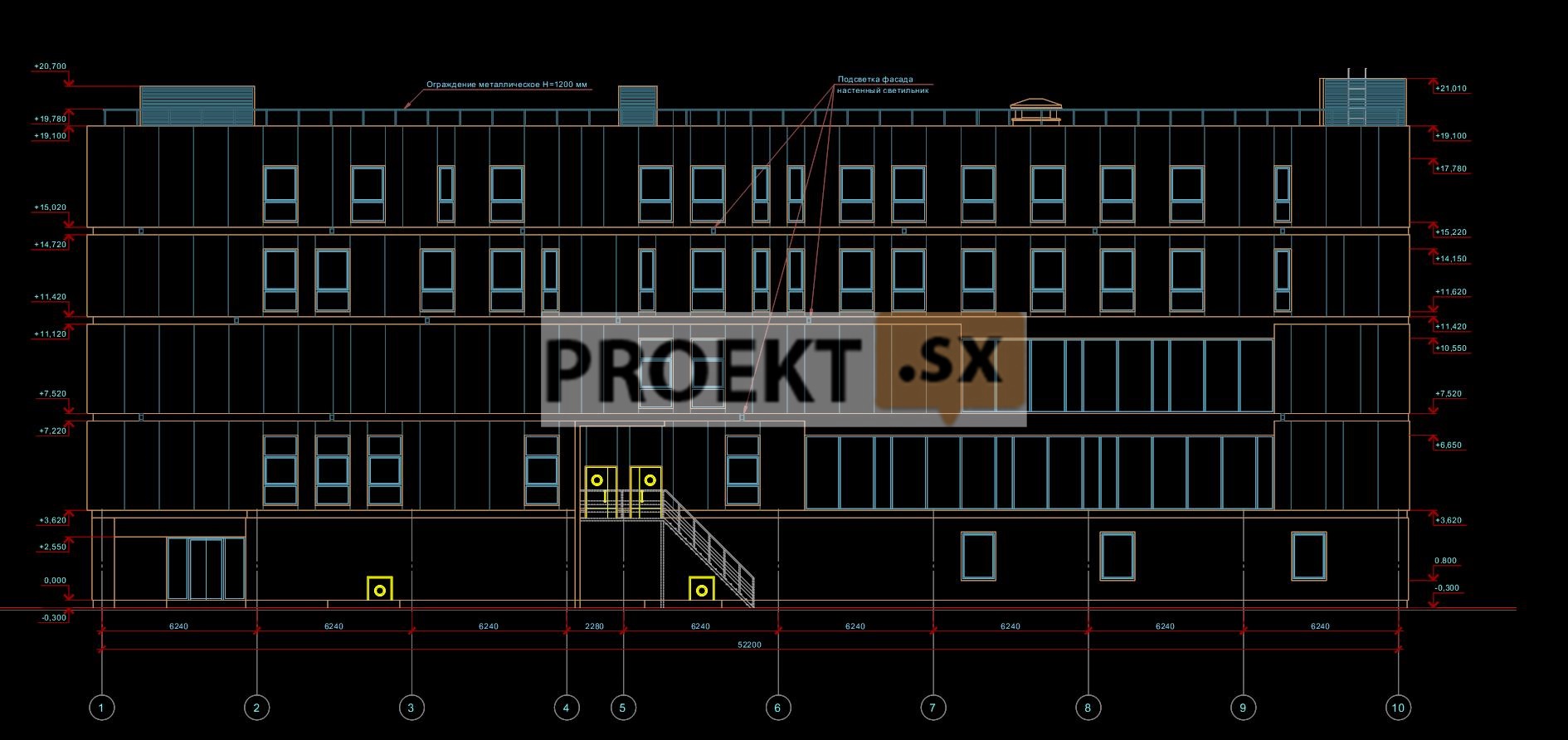

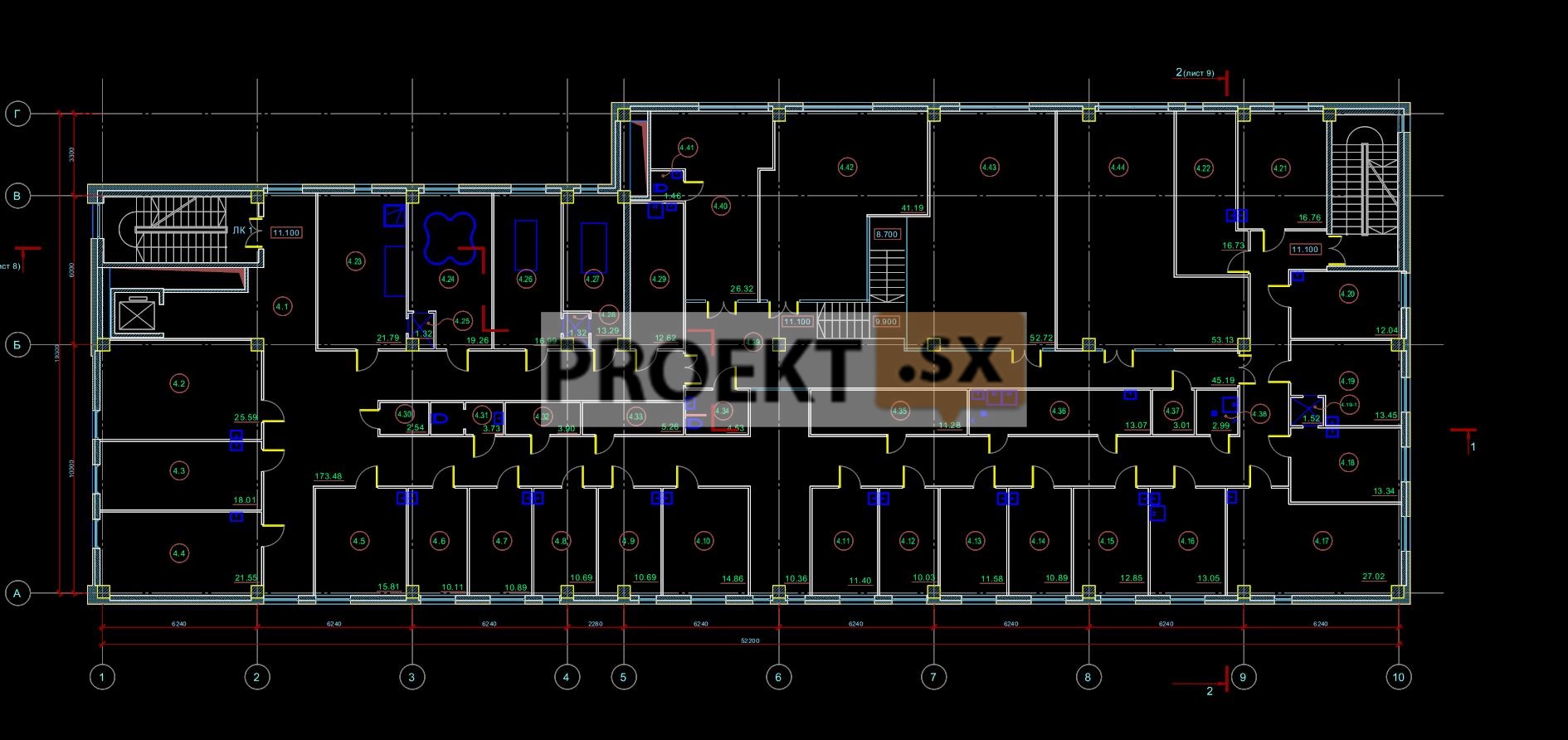

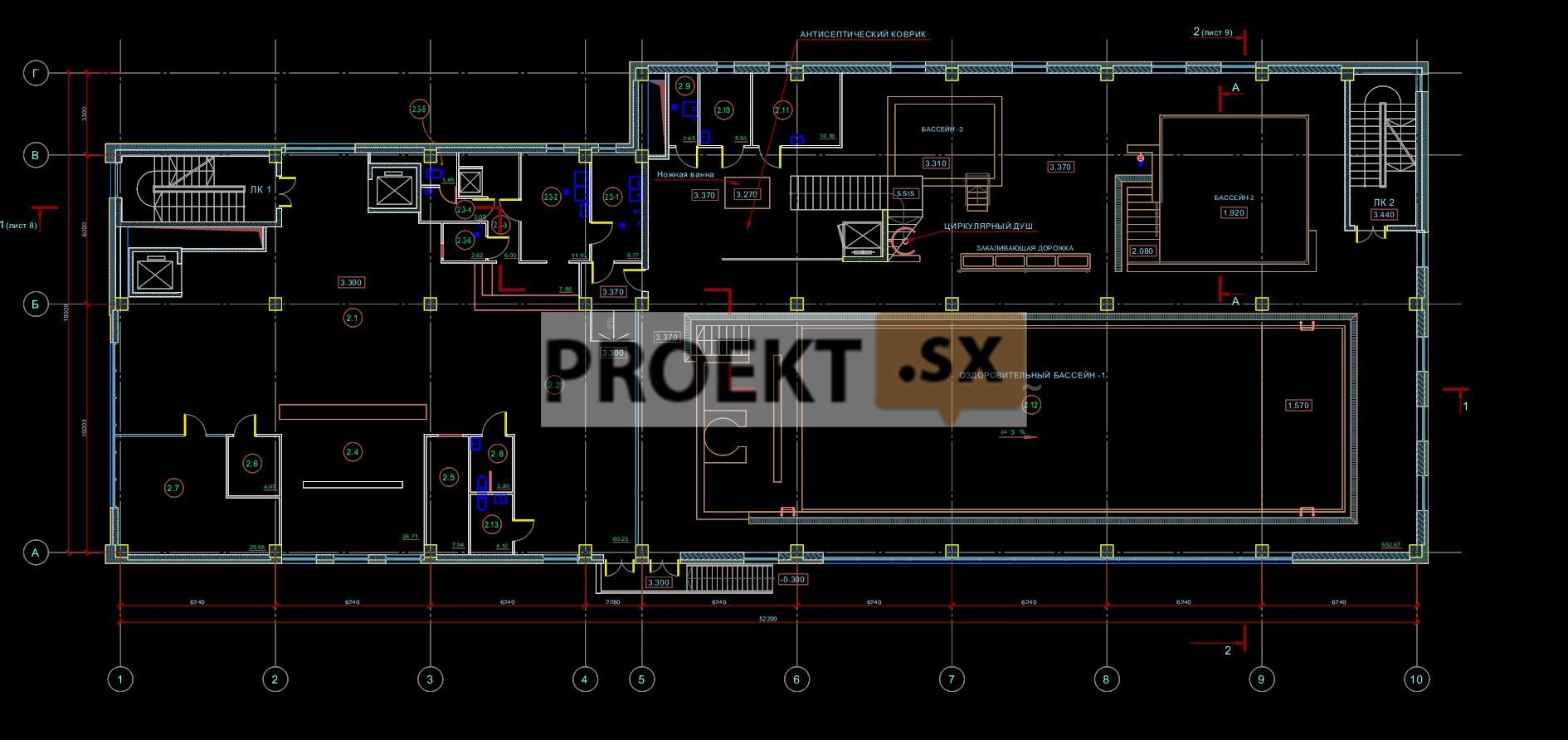

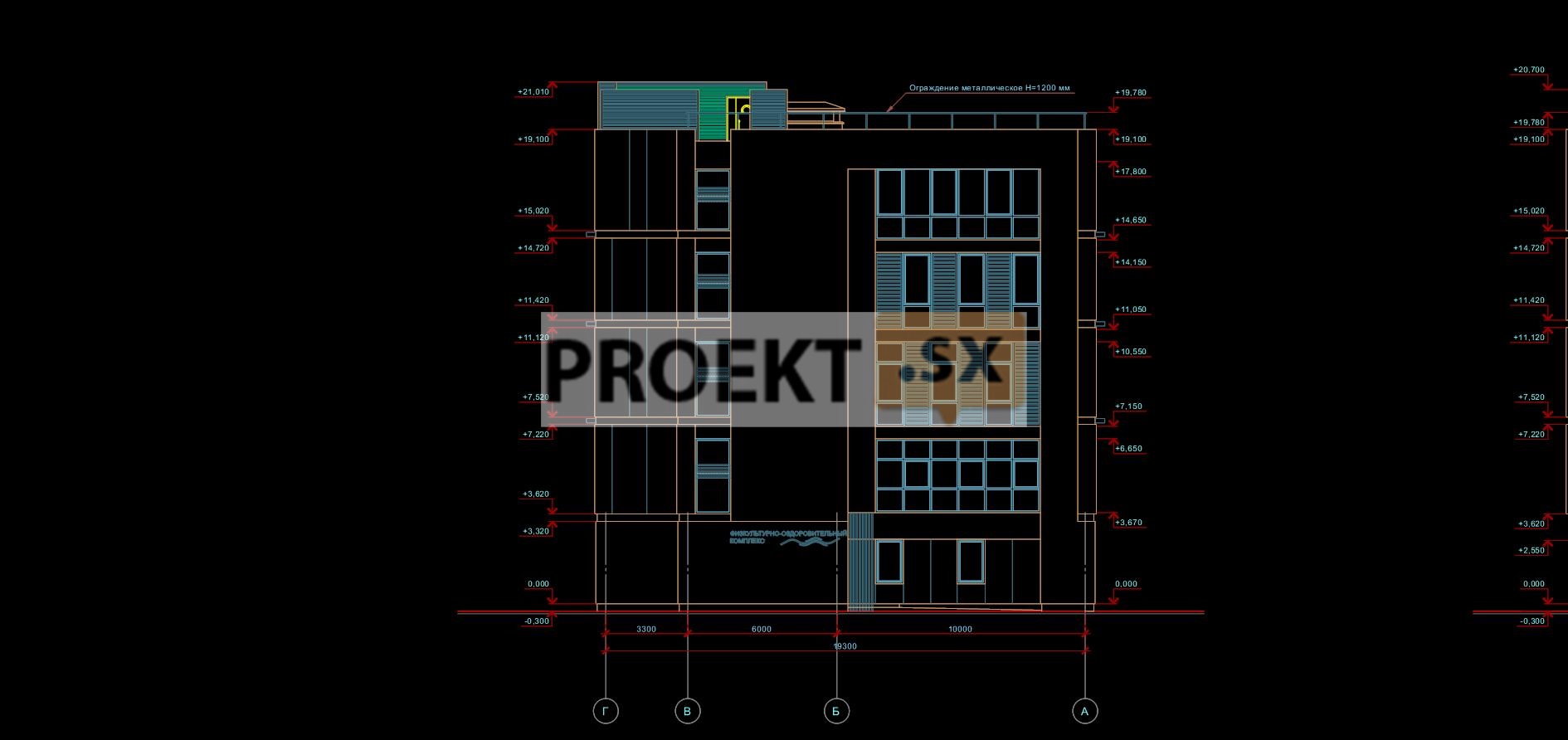

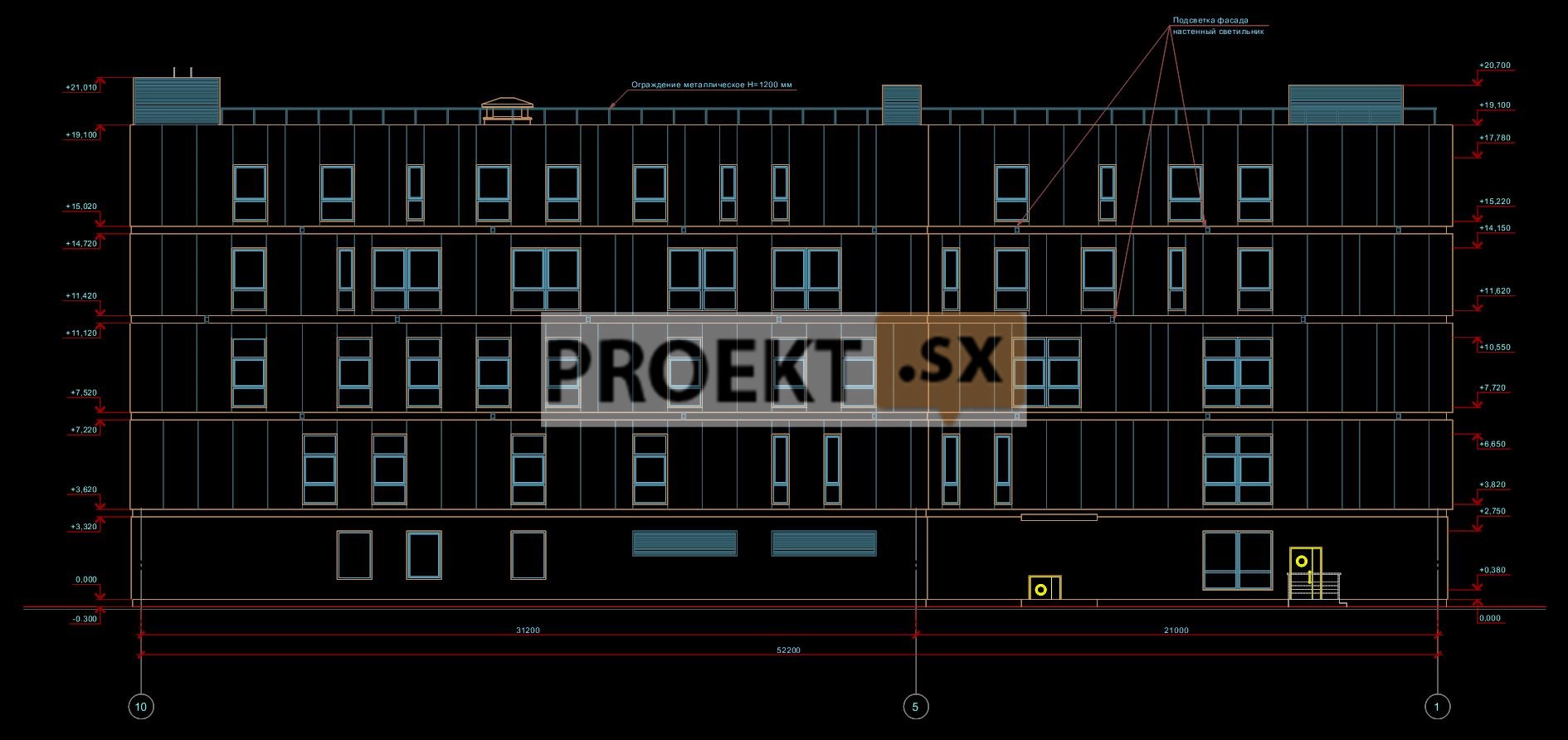

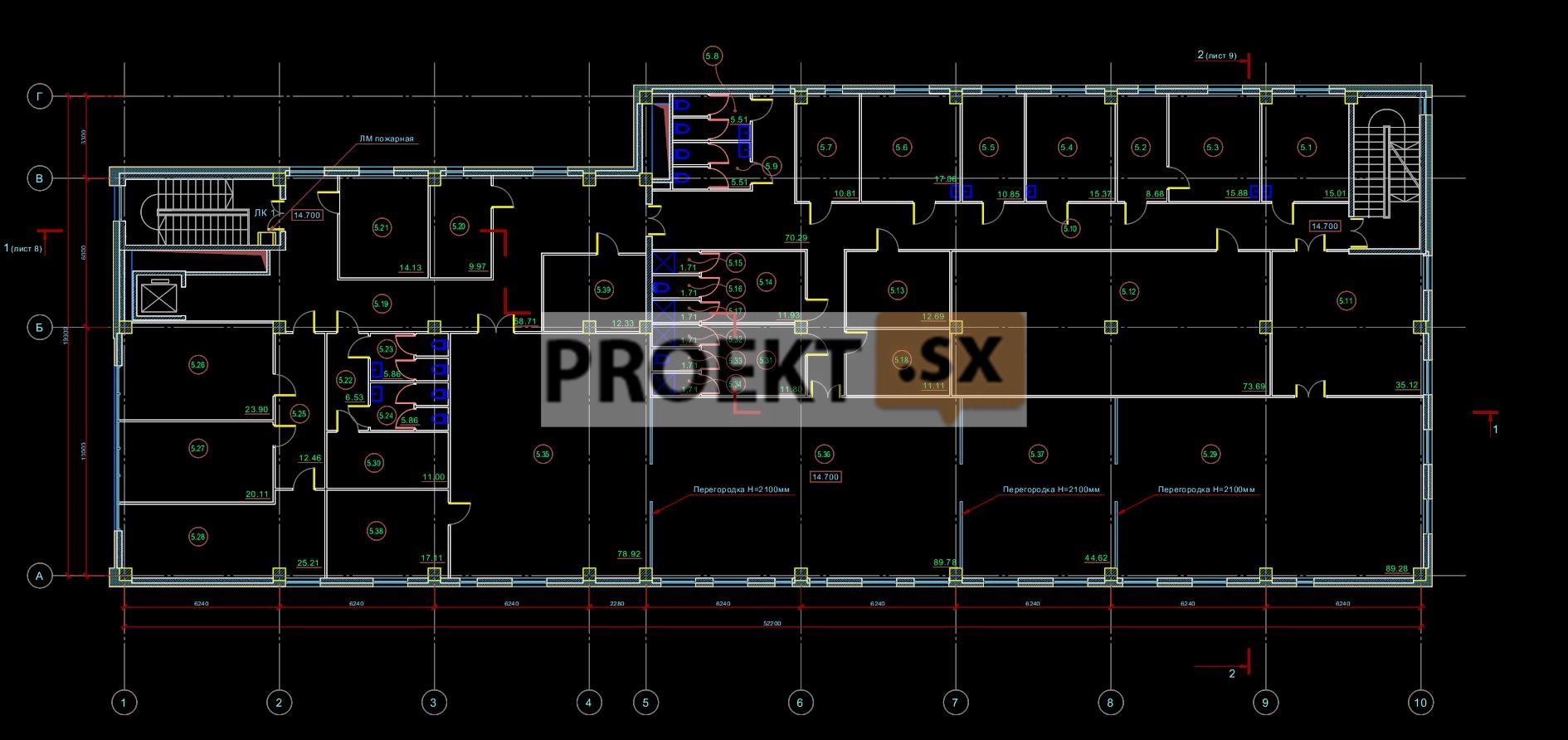

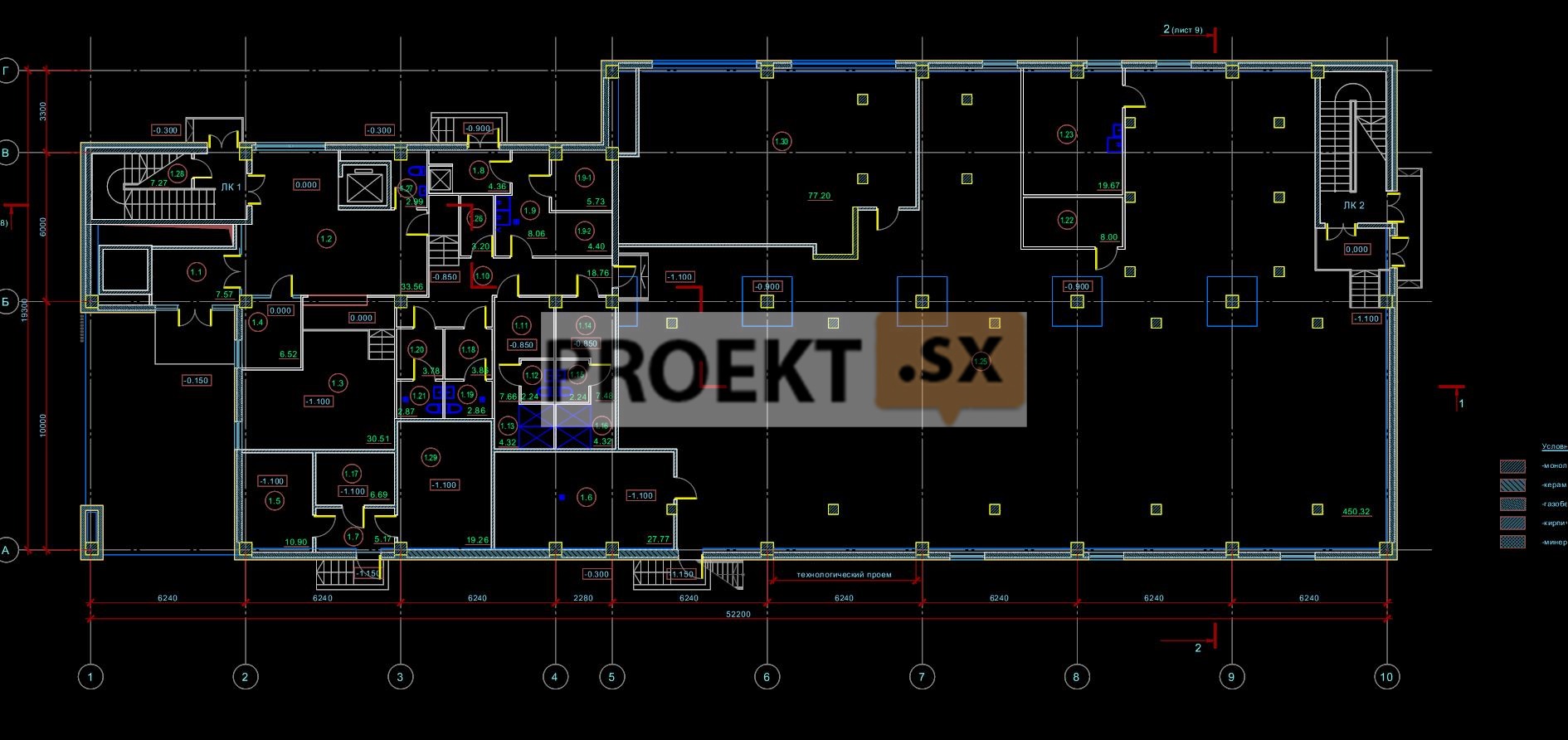

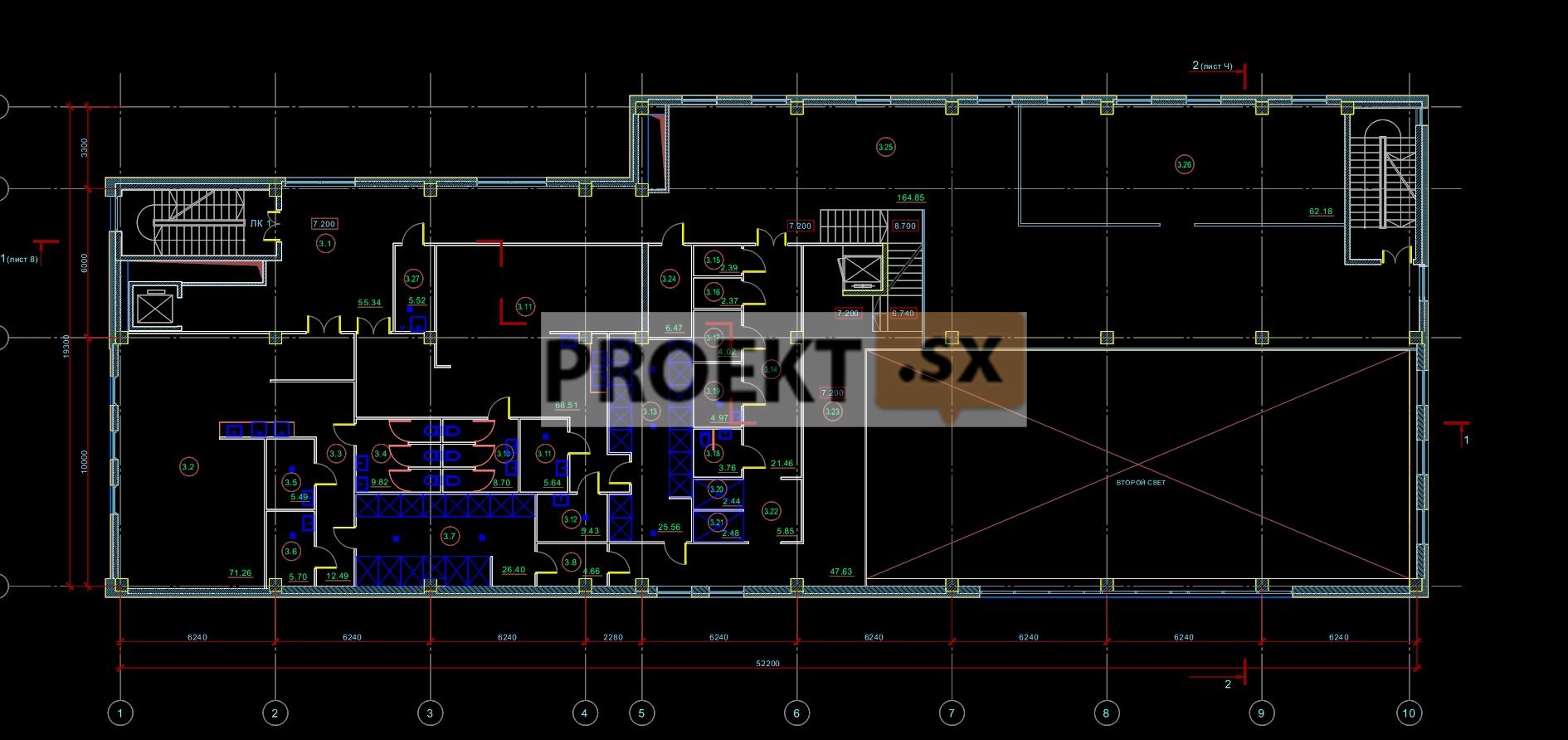

Проект предусматривает строительство 5-ти этажного физкультурно- оздоровительного комплекса. Ориентировка комплекса относительно сторон света С-Ю, входная зона ориентирована на С и заглублена относительно фасадной части здания. Степень огнестойкости здания – III. Класс конструктивной пожарной опасности – С0. Класс функциональной пожарной опасности – Ф 3.6. Объемно-пространственное решение. Здание физкультурно-оздоровительного комплекса имеет 5 этажей. Высота здания от проезжей части до наивысшей точки кровли лестничной клетки 21,010 м. Высота от проезжей части до подоконника верхнего этажа 15,87 м. Высота 1 этажа – переменная – 3,00 м, 3,85 м, 4,10 м. Высота 2 этажа – 3,60 м. Высота 3 этажа –3,60 м. Высота 4 этажа –3,30 м. Высота 5 этажа –3,05 м. Высота галереи бассейна – 7,43 м. Максимальная глубина ванны бассейна –1,80 м. На 1 этаже расположена приемно- вестибюльная группа помещений с гардеробом, автономное помещение фитобара с загрузочной, служебные и технические помещения комплекса. На отм. -1,10 м запроектированы помещения: технические помещения бассейнов; помещение венткамеры; лаборатория анализа воды; помещение хранения химикатов; технические помещения комплекса (ИТП, помещение для хранения ртутных ламп, водомерный узел, электрощитовая). На 2 этаже расположена зона приема и ожидания, фито- бар с необходимым набором помещений для хранения товара, его реализации, а также служебные и бытовые помещения персонала, чаши бассейнов с обходными дорожками, кабинет дежурной медицинской сестры, помещение дежурного тренера. Отметка обходной галереи +3,37. Комната дежурного тренера имеет непосредственный выход на обходную дорожку бассейна. Пост наблюдения дежурного тренера- спасателя расположен на обходной дорожке в месте полного обзора зала бассейнов. На обходную дорожку бассейна ведет лестница из раздевалок с 3 этажа и подъемник для ММГ. На 3 этаже расположен комплекс раздевальных, тренировочные залы. На 4 этаже расположен оздоровительный комплекс и залы для групповых занятий. На 5 этаже расположены кабинеты администрации, демонстрационно-выставочные залы, служебные и бытовые помещения комплекса. Применяемые конструкции и материалы. В качестве несущего каркаса применены железобетонные колонны 500*500 мм, железобетонные перекрытия 250 мм и балки. Покрытие- железобетонная плита. Фундамент – железобетонная плита. Наружные стены- комбинированные- керамзитобетонные блоки 300 мм, газобетонные блоки 200 мм, утеплитель Rockwool Facad Batts – 150мм, наружный слой штукатурный, цвет- голубой, желтый, зеленый, серый, белый; Перегородки- керамзитобетонные блоки 80 мм; Кровля по плите покрытия с устройством уклонообразующего слоя из керамзитобетона, с применением утеплителя Rockwool Roof Batts B, Rockwool Roof Batts Н, изопласта ХПП, ЭКП. Остекление- витражи алюминиевые, заполнение солнцезащитное закаленное стекло; Окна - двойной алюминиевый стеклопакет, обычное стекло; Противопожарные мероприятия. Проектные решения приняты в соответствии со СНиП 2.08.02-87* « Общественные здания и сооружения», СНиП 2.07.01-89* «Градостроительство», СНиП 21-01-97* «Пожарная безопасность зданий и сооружений», а также строительных норм инженерных разделов в части регламентации мер пожарной безопасности. Степень огнестойкости здания – III. Класс конструктивной пожарной опасности – С0. Класс функциональной пожарной опасности – Ф 3.6 Высота комплекса от проезжей части до подоконника верхнего этажа 15,87 м. Проектом предусматривается устройство пожарных проездов с твердым покрытием с возможностью проезда пожарных машин по всему периметру здания. Расстояния между проектируемыми и существующими зданиями приняты в соответствии с Техническим регламентом о требованиях пожарной безопасности № 123-Ф3 от 22.07.08 г. Две эвакуационные лестницы проектируются шириной 1,20 м и расположены в торцах здания. Лестницы типа Л1 имеют непосредственный выход на улицу и открывающиеся окна площадью 1,2 м² на каждом этаже. Ширина эвакуационных выходов принята 1,35 м. На каждый этаж обеспечен доступ пожарных. Все двери, расположенные на маршруте эвакуации, открываются по ходу эвакуации. В соответствии с действующими нормативными документами, в здании физкультурно- оздоровительного комплекса предусматриваются автоматические системы пожарной сигнализации; противодымной защиты; оповещения людей о пожаре.

Конструктивные решения

Конструктивная схема здания. Конструктивная схема каркасная, из монолитного железобетона, все узлы жесткие. Жесткость и устойчивость – обеспечивается совместной работой колонн, балочных плит, диафрагм. Шаг колонн в продольном направлении 6,24 м, шаг колонн в поперечном направлении 10,0; 6,0; 3,3 м. Основные конструкции здания: плитный фундамент, колонны, балочные перекрытия, диафрагмы жесткости. Отметка пола первого этажа 0,000, находится на высоте 0,300 м выше уровня планировки вокруг здания. Отметка чистого пола 0,000, соответствует абс. +8,100. Сообщение между этажами осуществляется по двум двухмаршевым лестницам, расположенным симметрично в крайних осях. Также при помощи двух пассажирских лифтов – примыкающих к противоположным фасадам. Для сообщения первых двух этажей, дополнительно предусмотрен эскалатор. Фундамент. Фундамент под зданием - плитный толщиной 600 мм (с банкетами 200 мм под центральный ряд колонн) на естественном основании. Заглубление подошвы относительно земли 1,5 м, глубина котлована 2,0 м. После откопки котлована основание уплотняется щебнем фр.20...40 мм, толщиной слоя 250 мм, поверх щебня отсыпается песчаная подготовка толщиной 650 мм из песка средней крупности с послойным уплотнением до К=0,95. Далее укладывается мембрана Tefond plus в 1 слой. Армирование плиты выполнено в два слоя сетками из арматуры верхняя сетка Ø16 А400, нижняя Ø12 А400, шаг арматуры 200*200 мм. Нижнее армирование, дополнительно имеет участки усиления под колоннами при помощи шага до 100 мм. Верхнее армирование также имеет усиление выполненное только по центральному ряду колонн. В зоне продавливания колонн установлена поперечная арматура из Ø8 А240, шаг арматуры 200 мм. В плите предусмотрены выпуски под стены, колонны, лифтовые шахты. По периметру здания выполнена жб стена на высоту 1,10 м, также из монолитного железобетона с двойным армированием, толщиной 250 мм. Бетон всех элементов фундамента В25 W8 F150. Основанием фундамента являются суглинки ленточные текучепластичные, тяжелые пылеватые, тиксотропные, серовато-коричневые, с прослоями текучих и мягкопластичных, с прослойками песков пылеватых, насыщенных водой (ИЭГ 5), с характеристиками: Е=60 кг/см2, е=1,06, с=0,08 кг/см2. Расчетное сопротивление R = 1.2 кг/см2, при среднем давлении на основание Rz = 0,9 ... 1,1 кг/см2. Расчетная осадка составляет не более 12 см. Гидроизоляцией служит мембрана Tefond plus, которая уложена под фундаментной плитой, а также заводится на стены. Наружные стены фундамента утепляются с внешней стороны плитами Пеноплэкс 35, толщиной 100 мм. Каркас здания. Конструктивная схема здания каркасная, и состоит из колонн, балок, плит перекрытий и диафрагм жесткости (стены лестничных клеток), все элементы каркаса выполнены в монолитном железобетоне. Жесткость и устойчивость обеспечена жесткими углами сопряжения и совместной работой элементов каркаса. Колонны сечением 500*500 мм, балочные перекрытия толщиной 250 мм, балки вдоль цифровых осей сечением 700*500 (h) мм, вдоль буквенных осей балки сечением 500*500 мм, диафрагмы жесткости (стены ЛК) толщиной 200 мм. Все жб конструкции из бетона В30, W4, F100. Ограждающие конструкции. Наружные стены выполнены керамзитобетонных блоков Polarit Classic 5, производства Меликонполар, толщиной 200 мм. Опирание стен предусмотрено поэтажно на жб перекрытия. Крепление к несущим конструкциям каркаса предусмотрено в виде гибких связи из нержавеющей стали, через 2 ряда кладки. Между последним рядом кладки и перекрытием – предусмотрен деформационный шов 20 мм – заполняемый упругим жгутом Вилатерм Хитфом ТУ 2244-011-29329293-2002, по краям шов заполняется мастикой. По лицевой стороне стены утепляются минераловатными плиты Rockwool ФАСАД БАТТС™, 145 кг/м³ толщиной 100-150 мм, затем оштукатуриваются под окраску. Лестницы. Лестницы (2 шт.) для междуэтажного сообщения выполнены из монолитного железобетона В25, F100, W4, с опиранием по двух опорной схеме на жб стены. Перекрытия. Железобетонные, монолитные В30, F100, W4, балочные толщиной 250 мм, вдоль осей между колонн, расположены жб монолитные балки общим сечением 500*700 (h) мм. Армирование выполнено в виде двух сеток из арматуры кл. А400; Ø10; 12; 16 мм, соединенная между собой А240 Ø10 мм. Армирование балок выполнено вязанными пространственными каркасами арматуры кл. А400 Ø25; 20; 16; 12 мм, соединенная между собой А240 Ø8 мм. Бетон В30, F100, W4. Диафрагмы жесткости (жб стены ЛК). Для обеспечения устойчивости конструкций здания в пределах расположения лестничных клеток устраиваются жб стены (диафрагмы жесткости), толщиной 200 мм на всю высоту здания. Армирование выполнено в виде двух сеток из арматуры кл. А400 Ø20; 16; 10 мм, соединенная между собой А240 Ø8; 10 мм. Бетон В25, F150, W6. Прочие конструкции. В здании предусмотрено размещение трех бассейнов. Плавательный бассейн габаритами 7,5*25,8 м, глубиной 1,2 ... 1,8 м. Бассейн с соленой водой габаритами 6,0*6,0 м, глубиной 1,45 м. Детский бассейн габаритами 3*4 м, глубиной 0,75 м. Все бассейны расположены на отметке перекрытия первого этажа +3,250. Чаши бассейнов выполняются из монолитного железобетона В30 F100 W6, толщиной по днищу 250 мм, стены 300 мм, подкреплены балками по периметру сечением 350*300(h) мм с опиранием на колонны по периметру. Сечение колонн 400*400 мм. Вентшахты – кирпичные. Шахты лифтов выполняются из железобетона, толщиной 160 мм. Мероприятия по защите окружающей застройки. На расстоянии 15,7 м от проектируемого здания расположено здания бизнес-центра «Варшавский», построенное в 2007 году, здание имеет пять этажей и подземный паркинг. По конструкции здание каркасное из монолитного железобетона, на свайном основании из буронабивных свай. По результатам осмотра здание относится к I-категории технического состояния согласно ТСН 50-306-2004 (допускаемая дополнительная осадка 5 см.). Поскольку здание ФОК имеет осадку не более 12 см, расстояние до здания БЦ не менее 15,7 м, а также здание возводится без вибрационных нагрузок от погружения свай, влияние на существующее здание не превысит допустимых величин. Мероприятия, обеспечивающие пожарную безопасность. Принятые в проекте конструктивные решения обеспечивают пожаробезопасность, конструктивную надежность здания, требуемую теплозащиту здания в соответствии с «Техническим регламентом о требованиях пожарной безопасности», СТО 36554501-006-2006 «Правила по обеспечению огнестойкости и огнесохранности железобетонных конструкций», СНиП 23-02-2003 «Тепловая защита зданий». Строительные конструкции запроектированы в соответствии с таблицей 4 СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» и Техническим регламентом о требованиях пожарной безопасности. Опасные природные и технологические воздействия - отсутствуют.
