Архитектурные решения

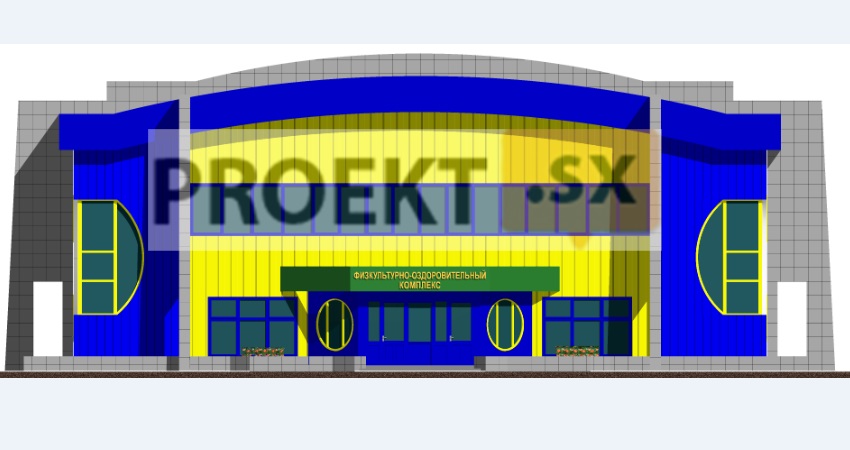

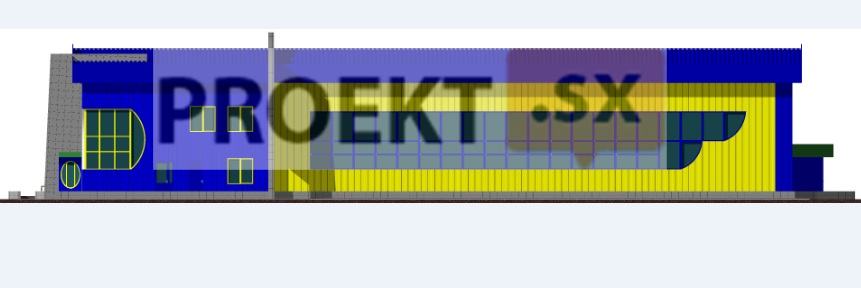

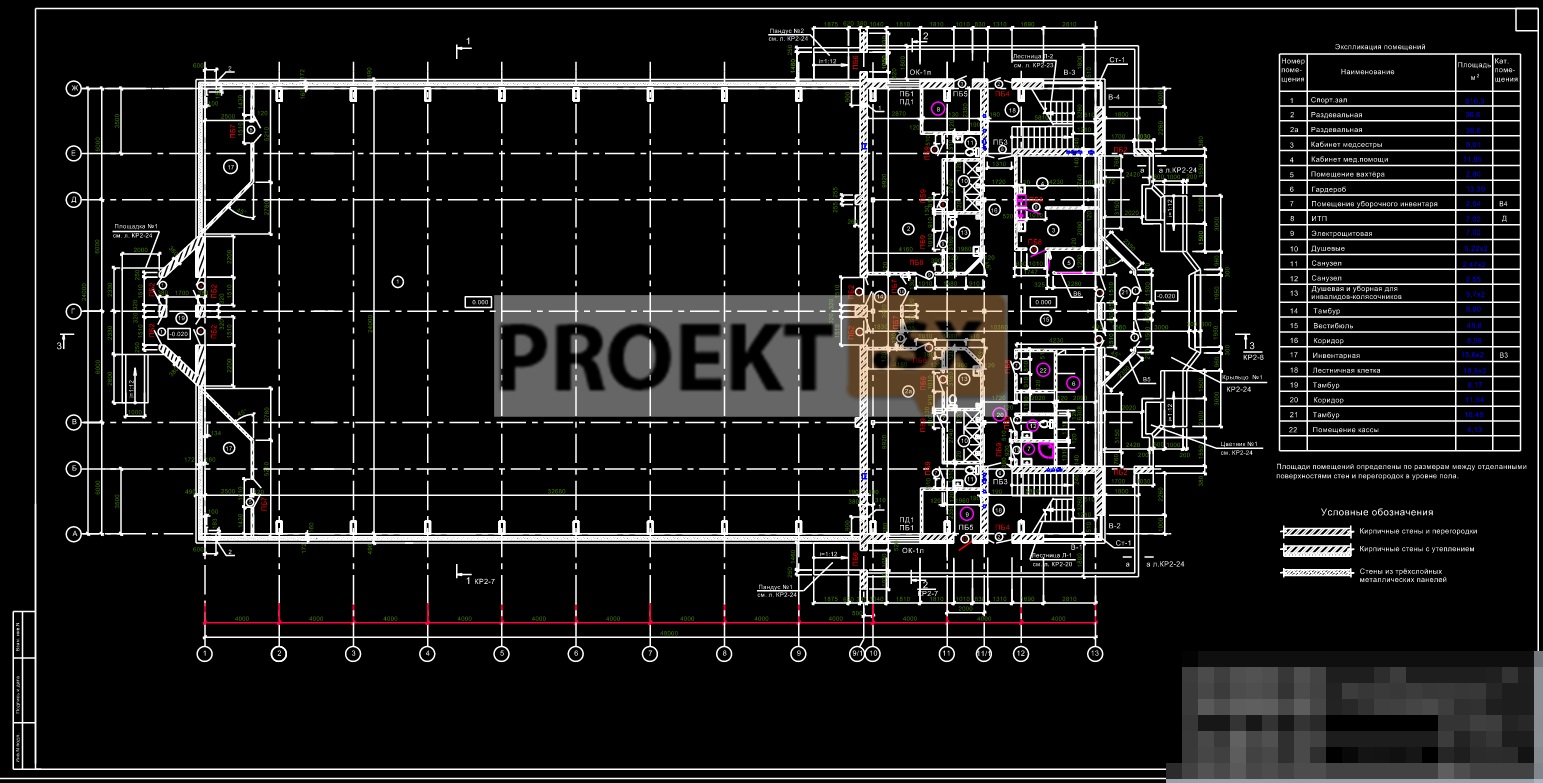

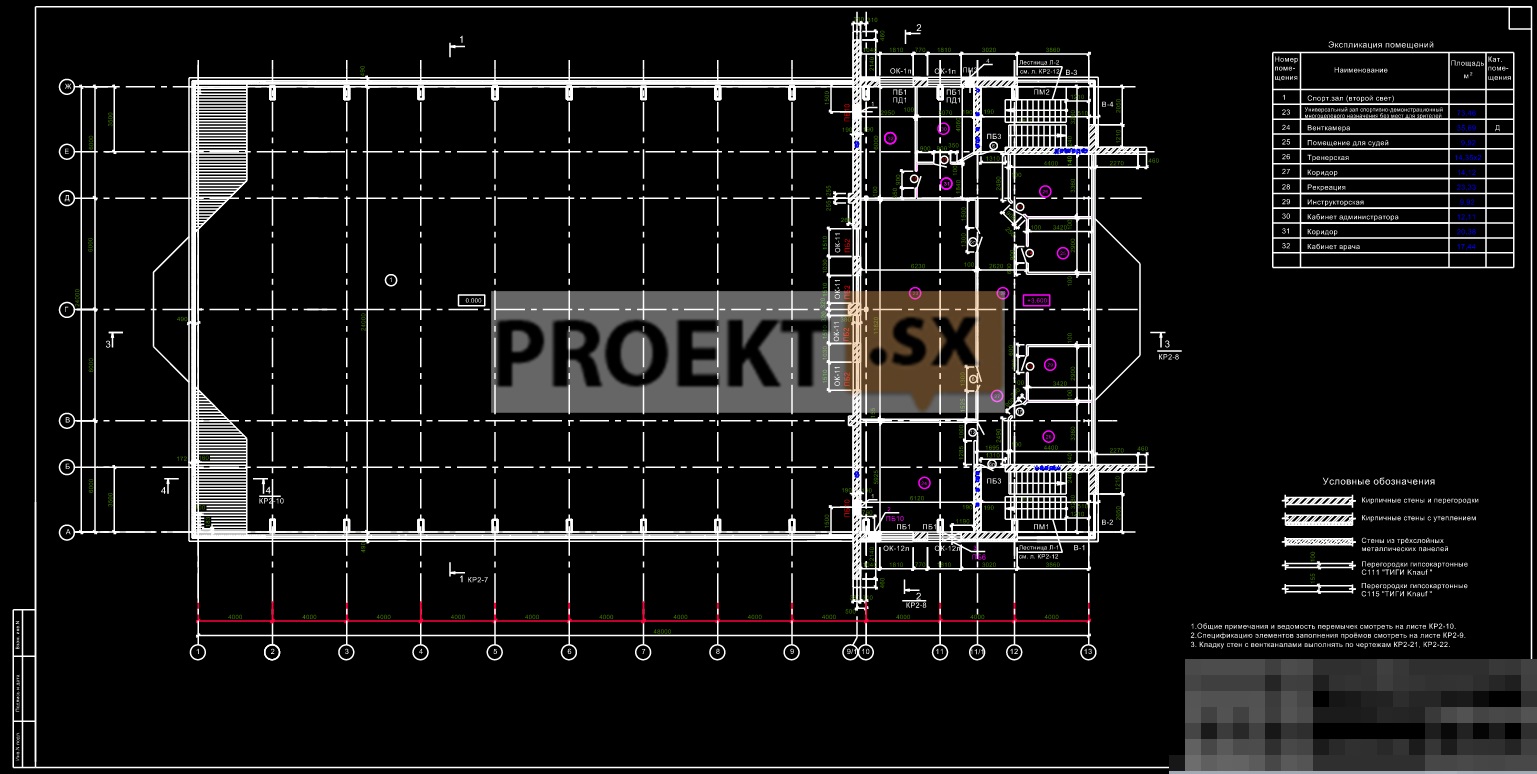

Внешний вид здания определён архитектурной композицией, которая выбрана в соответствии с художественными, функциональными и конструктивно-технологическими требованиями к зданию. Композиция внутренних пространств здания представляет собой построение помещений, которое основано на единстве функциональной целесообразности каждого помещения и их функциональной связи между собой. В объемно-пространственном решении здание представляет собой единый блок с размерами в плане 24х48м. Планировочная организация проектируемого здания решена с учётом функциональной целесообразности и процессов, происходящих в здании. Функциональная организация проектируемого здания решена путём его деления на две основные зоны: зона для занятия спортом (универсальный игровой зал); административная зона, расположенная на двух этажах и связанная между собой в объёме лестничными маршами и площадками. Взаимное расположение всех помещений спроектировано таким образом, чтобы наиболее сократить время доступа из одного помещения в другое, т.е. сделать функциональный процесс более ускоренным. Обоснование принятых объемно-пространственных и архитектурно-художественных решений, в том числе в части соблюдения  предельных параметров разрешенного строительства объекта капитального строительства. Проектируемое здание физкультурно-оздоровительного комплекса разработано в соответствии с архитектурно-строительным заданием, выданным Заказчиком, и в объемно-пространственном решении представляет собой двух этажное здание, с размерами в плане 24х48м. При проектировании здания были использованы следующие средства гармонизации архитектурных форм как элементов композиции: симметрия - эффективно приводит ансамбль к единству и выявляет в нем главный элемент; ритм - используется простейший ритм - метр; метрические построения развиты по вертикали и по горизонтали, чередованием одинаковых и однохарактерных архитектурных форм (окон и простенков); масштабность - выражена в сопоставлении размеров элементов (дверей, окон) с размерами человека; цвет - подчёркивает и выделяет элементы фасада; контраст – выявляет степень различия между элементами здания. Внутренняя отделка основного помещения (игровой зал) и большей части административных помещений проектируемого здания физкультурно-оздоровительного комплекса решена с использованием водоэмульсионной покраски по улучшенной оштукатуренной поверхности, а так же глазурованной плиткой в помещениях вспомогательного и обслуживающего назначения. Проектом предусмотрена установка оконных блоков из алюминиевого профиля в помещениях, с постоянным пребыванием людей. Количество и размеры запроектированных окон обеспечивают естественное освещение в каждом из помещений. Проектом предусмотрена выделение обособленно, звукоизолированного помещения для размещения приточных установок вентиляционной системы. Для проверки эффективности мероприятий, обеспечивающих защиту помещений от шума выполнен акустический расчет.

Конструктивные решения

Несущим каркасом здания физкультурно-оздоровительного комплекса является рамный каркас. Рамный каркас состоит из рам коробчатого сечения типа «Орск», шарнирно-опираемых на фундаменты. Рамы имеют жесткие верхние узлы и устанавливаются с шагом 4 м., рамы двухскатные. Двухэтажная вставка состоит из металлических колонн, балок и железобетонных перекрытий. Лестничные клетки выполнены из несгораемых конструкций. Двухэтажная часть отделена от одноэтажной противопожарной стеной. Фундаменты: под стойки рам каркаса, стойки фахверка и стойки 2-х этажной вставки - столбчатые монолитные железобетонные; под кирпичные стены наружные и внутренние - ленточные из сборных ж/б фундаментных плит ГОСТ 13580-85 и бетонных блоков по ГОСТ 13579-78*. Цоколь - до отм. +0.300 из керамического кирпича КОРПо 1НФ/125/2.0/50 ГОСТ 530-07 на цементно-песчаном растворе марки 50, с опиранием на фундаментные балки. Отмостка - шириной 1,5 м из асфальтобетона толщиной 30 мм по щебеночному основанию толщиной 100 мм. Наружные кирпичные стены - из силикатного кирпича СУР 125/25 ГОСТ 379-95 сплошной кладки с утеплением «ЕвроИЗОЛ ФВ80» (ТУ5762-002-84277528-2008) толщиной 120 мм и облицовкой профлистом С21-1000-0,7 с наружной стороны. Наружные стены из трехслойной металлической панели - из термопанелей ОАО «Термо-МТЛ» с толщиной утеплителя 150 мм по металлическому каркасу. Внутренние стены - из силикатного кирпича марки СУР 125/25 ГОСТ 379-95 сплошной кладки толщиной 380мм. Перегородки - в сухих помещениях -из силикатного кирпича марки СУР 125/25 ГОСТ 379-95, во влажных помещениях - из керамического кирпича марки К-О 100/25 ГОСТ 530-2007. Перекрытие - в осях 1-10 - профлист Н60-845-0.7 по металлическим прогонам с утеплителем «ЕвроИЗОЛ Н30» (ТУ5762-002-84277528-2008) толщ. 200 мм, в осях 10-13 - сборное из ж/б многопустотных плит по ТУ 5842-001-01217316-05 с утеплением чердака - плиты минераловатные «ЕвроИЗОЛ К1» толщ. 200мм . Лестницы внутренние - из наборных ж/б ступеней по металлическим косоурам. Кровля - профлист Н75-750-0.8 ГОСТ 24045-94. Окна - из алюминиевых профилей с двухкамерным стеклопакетом по ГОСТ 21519-2003. Двери: наружные - из алюминиевых профилей системы «Татпроф» и стальные по ГОСТ 31173-2003; внутренние - деревянные по ГОСТ 6629-88 и противопожарные по ТУ 5262-001-14872672-03.
