Архитектурные и объемно-планировочные решения.

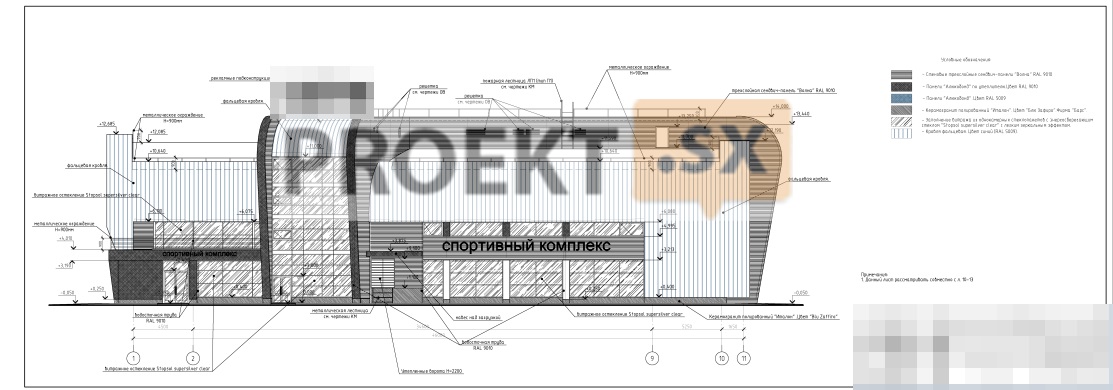

Крытый спортивный комплекс без трибун для зрителей (спортивный комплекс) – закрытое спортивное сооружение переменной этажности (1-3 этажа), предназначенное для проведения спортивных и оздоровительных мероприятий, – трехэтажное каркасное сооружение, без подвала, с покрытием по арочным фермам и стальным балкам, с покрытием, с размерами в осях 46,0х38,65(м) (без учета выступающей лестницы №1), состоящее из двух функциональных разновеликих блоков – спортивного блока без зрительских мест с размерами в осях 24,3х46,0(м) и административно-бытового блока с размерами в осях 14,35х46,00(м). Максимальная высота спортивного блока (от уровня поверхности земли до конька кровли) – 12,135м. Высота административно-бытового блока (от уровня поверхности земли до верха парапета) – 14,17 м. На первом этаже в спортивном блоке запроектирован трехсветный игровой зал для мини-футбола; в административно-бытовом – группы раздевальных, душевых и туалетов, в т.ч. для МГН, турецкие парные, тренерские, инвентарные, кабинет врача, ожидальная, кладовые отработанных ламп, уборочного инвентаря, грязного и чистого белья, загрузочная для продуктов, вестибюль с вертикальным подъемником для инвалидов (подъемник – с облицовкой стеклянными панелями), гардероб, рецепция, помещение охраны, ИТП, водомерный узел и электрощитовая. На втором этаже административно-бытового блока запроектировано: зал аэробики (со вторым светом в части зала, примыкающей к тренажерному залу), двусветный тренажерный зал, инвентарная, тренерская, душевые, раздевальные, турецкие парные, зона отдыха, буфет с группой вспомогательных помещений (кладовая, комната персонала, загрузочная, санитарный узел, помещение мойки бачков и хранения пищевых отходов), кладовая уборочного инвентаря, санитарные узлы, в т.ч. для МГН, и пожаробезопасные зоны для МГН (зоны – с подпором воздуха). В административно-бытовом блоке, в зоне второго уровня зала аэробики предусмотрены четыре административных помещения (кабинеты). Приточные и вытяжные венткамеры запроектированы на третьем этаже в зоне групп раздевальных, душевых и санитарных узлов, расположенных на втором этаже В наружной отделке использованы навесные трехслойные сэндвич-панели, цоколь – из полированного керамогранита, витражное остекление – с однокамерными стеклопакетами в энергосберегающем исполнении, в отделке декоративных элементов фасада используются композитные материалы. Двери: наружные – металлические утепленные, внутренние – глухие и остекленные, противопожарные и влагостойкие. Окна – в витражных конструкциях. Кровли – рулонные совмещенным покрытиям, водосток – внутренний. В здании запроектированы лестничные клетки типа Л1 и открытая лестница, ведущая из вестибюля в зону отдыха, расположенную на втором этаже. Предусмотрены мероприятия по обеспечению доступности здания для МГН и инвалидов.

Конструктивные и объемно-планировочные решения.

Здание - нормального уровня ответственности запроектировано, по каркасно-стеновой конструктивной схеме. Пространственная жесткость и устойчивость здания обеспечивается совместной работой вертикальных несущих элементов здания с монолитными междуэтажными перекрытиями, жесткостью опорных узлов и наличием стальных связей колонн, горизонтальных связей покрытия, ядер жесткости, образованных стенами лестничных клеток. Расчет здания выполнен на программном комплексе «SCAD», версия 11.3. Наружные стены – навесные стальные трехслойные « сэндвич»-панели толщиной 150 мм и витражи. Закрепление стен и витражей предусмотрено к колоннам каркаса и фахверка. Внутренние стены – несущие монолитные железобетонные толщиной 200 мм, 250 мм; самонесущие – газобетонные толщиной 200 мм из газобетонных блоков D 600, В 2,5, F 50 с закреплением к колоннам каркаса. Перегородки – кирпичные толщиной 120 мм, из кирпича марки КОРПо 1НФ/100/2,0/50/ и КОПу 1НФ/100/1,4/50/ ГОСТ 530-2007, пазогребневые толщиной 100 мм, гипсокартонные толщиной 125 мм. Закрепление перегородок предусмотрено к стальному фахверку. Перекрытия – монолитная железобетонная безбалочная и балочная плита толщиной 240 мм. Опирание безбалочной плиты на колонны предусмотрено через скрытые стальные консоли из прокатных профилей. Балки перекрытия – монолитные железобетонные, сечением 400 х 600( h) мм. Колонны – монолитные железобетонные. Основной шаг колонн 3,75 х 4,5 м, 4,5 х 5,2 м, 4,5 х 5,4 м. Сечение прямоугольных - колонн 400 х 400 мм, 400 х 600 мм и круглых диаметр - 325 мм и 400 мм. Колонны диаметром 325 мм запроектированы в несъемной опалубке из стальной трубы 325 х 5 мм. Несущие конструкции покрытия – стальные стропильные фермы ( пролетом 11,2 м, 14, 0 м, 24,3 м) из гнутых замкнутых сварных квадратных профилей сечением 160х8 мм, 140х8 мм, 120х8 мм, 100х5 мм и балки из прокатных профилей сечением I 25 Б1. Покрытие – стальной профилированный лист Н158-750-1,25 с закреплением к несущим конструкциям покрытия. Лестницы – монолитные железобетонные марши и площадки. Фахверк для крепления витражей – стальной, из прокатных и сварных профилей двутаврового сечения. Материал железобетонных конструкций – бетон класса В 25, W 6, F 75, F100, арматура класса А 240, А 500. Материал стальных конструкций – сталь С 245 ГОСТ 27772-88. Фундаменты запроектированы по результатам инженерно- геологических изысканий, выполненных на участке строительства. Фундаменты – монолитные железобетонные ленточные и отдельно стоящие плитные ростверки высотой 600 мм, 800 мм на сваях. Сваи –забивные сборные железобетонные сечением 350х350 мм, длиной 8,0 м по типовой серии 1.011-10 в. 1. Расчетная нагрузка на сваю – 60 тс - принята по результатам статического зондирования, до выполнения свайного поля, предусмотрены испытания свай статической нагрузкой. В основании свай – супеси песчанистые серые с гравием, галькой, валунами до 15%, с гнездами песка, твердые с характеристиками е= 0,266, IL= -0,08, Е=230 кг/см 2. Сопряжение свай и ростверков – жесткое. Под ростверками предусмотрена бетонная подготовка толщиной 100 мм. Плита пола на отм. – 0,100 объединяющая ростверки по верху – монолитная железобетонная толщиной 200 мм. Под плитой пола предусмотрена бетонная подготовка и песчаная подушка толщиной 300 мм, 500 мм. Проектной документацией предусмотрена вертикальная теплоизоляция ростверков из пеноплэкса, горизонтальная - по периметру здания. Материал свай, ростверков и плиты пола – бетон класса В 25, W 6, F 100, арматура класса А 240, А 500 С. Ожидаемая осадка здания – 1,2 см. Проектной документацией предусмотрена обмазочная гидроизоляция ростверков и плиты пола.
