Архитектурные и объемно-планировочные решения

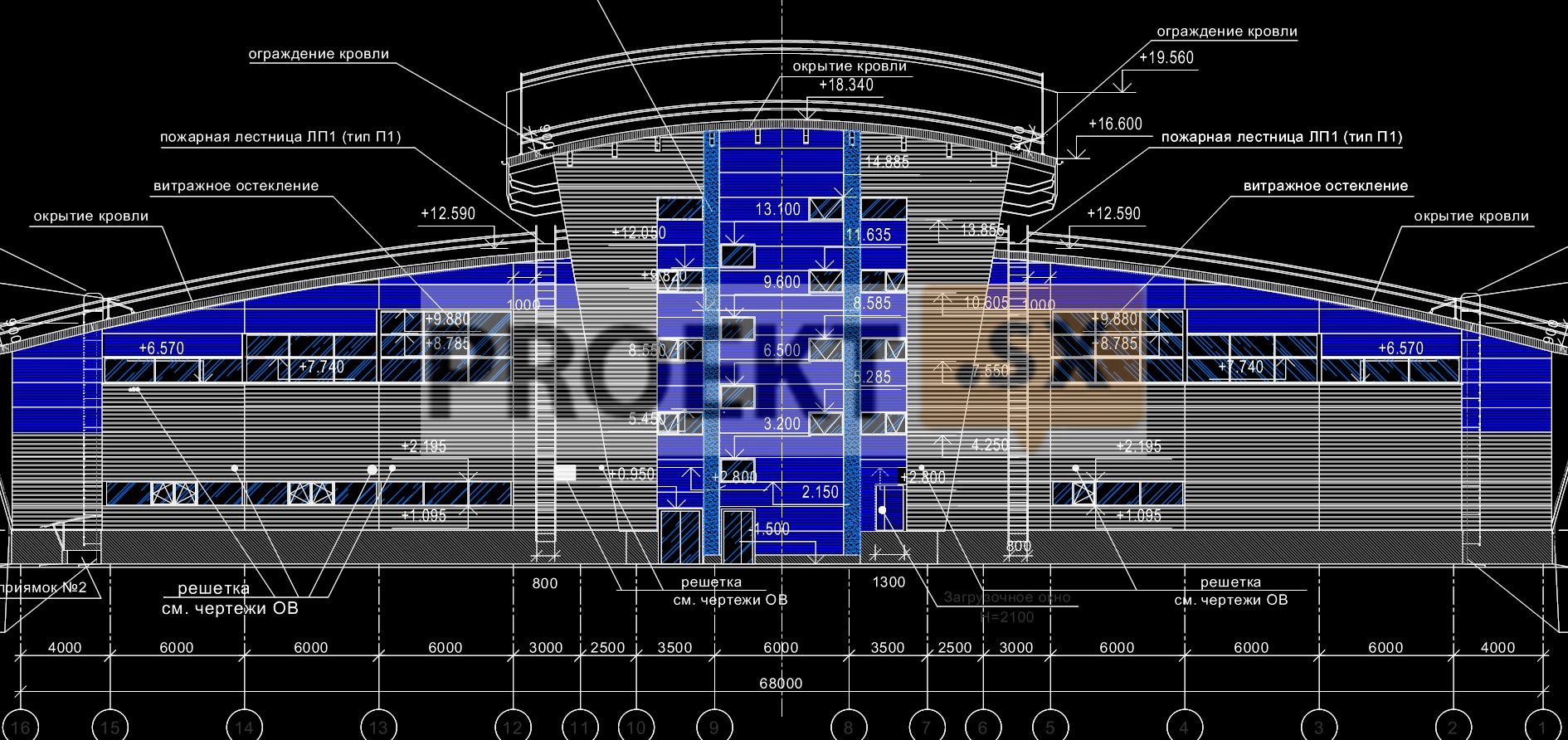

Проектной документацией на участке предусмотрено строительство крытого спортивного комплекса без трибун для зрителей. Здание сложное в плане с размерами в крайних осях 68,00 х 45,03 м. Здание предусмотрено для размещения физкультурного комплекса. В нем запроектированы: бассейн, спортивные залы, зал аэробики и тренажерный зал, технические и подсобные помещения. Основной вход в здание предусмотрен со стороны Волхонского шоссе. Здание состоит из трех основных объемов и имеет симметричную композицию. Центральная часть здания запроектирована 5 этажной с кровлей в форме сложного криволинейного очертания. Наружные стены на уровне 4-5 этажей запроектированы с обратным уклоном 10 %. Максимальная высота от планировочной отметки земли до наивысшей точки кровли – 22,85 м. По продольной оси центральной части запроектированы остекленные лестничные клетки. С двух сторон от центральной части запроектированы примыкающие к ней трехсветные объемы спортивного зала и бассейна с подсобными помещениями. Высота трехсветных объемов от планировочной отметки земли до наивысшей точки – 14,24 м. Кровля – скатная по общему радиусу. Входной вестибюль запроектирован на отметке -1,500 и 0,000 со вторым светом в овальном проеме. В вестибюле запроектированы открытые лестницы, соединяющие его с цокольным этажом. В цокольном этаже на отметке -3,300 запроектированы: гардероб, санитарные узлы, подсобные помещения, кладовые, технические помещения бассейна, венткамера и теплоцентр. На первом этаже на отметке 0,000 запроектирован бассейн с чашей 25,2х16 м с обходными дорожками, спортивный зал, инвентарные, раздевальни с душевыми и санузлами и «турецкими» парными, медицинский кабинет, административные помещения, загрузочная бара и подсобные помещения. На втором этаже на относительной отметке +3,300 запроектирован фитнес-бар, VIP раздевальни, санитарно-бытовые помещения и подсобные помещения. На третьем этаже на относительной отметке +6,600 запроектированы помещения администрации комплекса, залы совещаний, серверная, пультовая, звукооператорные, санитарные узлы и венткамеры. На четвертом этаже на относительной отметке +9,900 запроектирован зал аэробики, тренажерный зал, раздевальни с душевыми и санитарными узлами, комната персонала и подсобные помещения. На пятом этаже на относительной отметке +13,650 запроектированы спортивный зал, венткамера и открытая галерея. Для вертикального сообщения между этажами предусмотрен лифт, грузоподъемностью 630 кг с габаритами кабины 1100х1400 и две лестничные клетки типа Л1. Наружные стены – трехслойные «сэндвич»-панели и витражное остекление. Цокольного этажа – железобетонный с утеплителем, облицованный полированным керамическим гранитом. Над главным входом запроектированы остекленные навесы на металлических кронштейнах. Кровля – рулонная с организованным водостоком. Перегородки – из железобетона, газобетона, позагребневых плит, каркасно-обшивные плитами ГКЛ. В технических помещениях и помещениях с влажным режимом – полнотелый кирпич, оштукатуренный с двух сторон. Проектной документацией обеспечена доступность комплекса для маломобильных групп населения. На относительной отметки 0,000 предусмотрен гардероб для МГН, раздевальня для инвалидов на 3 места, универсальные санитарные узлы. На участке запроектирована контейнерная газовая отдельно стоящая котельная без обслуживающего персонала. Здание одноэтажное с размерами в осях 9,0х6,54 м. Максимальная высота от планировочной отметки земли до конька 3,3 м. Ограждающие конструкции котельной – «сэндвич»-панели. На участке предусмотрена БКТП, будет строиться по отдельному проекту.

Конструктивные и объемно-планировочные решения

Здание комплекса структурно состоит из трех блоков – центрального пятиэтажного блока с цокольным этажом и одноэтажных блоков (спортзал и бассейн). Уровень ответственности здания комплекса – II. Конструктивная схема блоков спортзала и бассейна – одноэтажный каркас с покрытием из гнутоклеенных деревянных балок, шарнирно опирающихся на стальные колонны и железобетонные колонны центрального блока. Стальные колонны – из электросварных труб диметром 325мм с монолитным  железобетонным сердечником. Балки покрытия – криволинейного очертания сечением 220х1660 (h) мм (в пролете) и 220х832 (h) мм (на опоре), одно и двухпролетные. Пролет балок 21,0м и 21,0 + 4,0м, шаг балок от 5,0м до 7,0м Покрытие – профнастил по системе главных балок и второстепенных прогонов. Пространственная жесткость каркаса обеспечивается жестким сопряжение колонн с фундаментом, вертикальными связями между стальными колоннами и жестким диском покрытия. Жесткость диска покрытия обеспечена наличием связевых блоков, включающих деревянные распорки и крестовые металлические связи из круглой арматуры. В торцах блоков запроектированы одноэтажные этажерки в виде монолитных железобетонных балочных плит толщиной 240мм, опирающейся на внутренние железобетонные колонны сечением 40х40 см и наружные стальные колонн. Конструктивная схема центрального блока – пространственный каркас из монолитных железобетонных конструкций. Материал монолитных конструкций – бетон класса В25, F100, W6, арматура класса А500. Пространственная жесткость центральной части здания обеспечивается совместной работой вертикальных элементов - колонн и продольных и поперечных несущих стен, объединённых монолитными железобетонными дисками перекрытий. Колонны – монолитные железобетонные сечением 400х400 мм, 400х600 мм, сетка колонн – 6,0х6,0 м. Несущие стены – монолитные железобетонные толщиной 250мм. Перекрытия – безбалочные плиты толщиной 240мм с опиранием на колонны через скрытые консоли из швеллеров и, частично, плиты по монолитным железобетонным балкам сечением 400х600(h)мм. Несущие конструкции покрытия – гнутоклеенные деревянные балки, криволинейного очертания, сечением 220х1350(h) мм и 220х1085(h) мм, расположенные на различных высотных отметках. Пролет балок 18.0м с консолями 3.15м. Покрытие – профнастил по системе главных балок и второстепенных прогонов. Лестницы – монолитные железобетонные марш-площадки толщиной 200мм. Наружные стены комплекса: «сэндвич» - панели толщиной 150мм, фасадные кассеты и витражное остекление с креплением к конструкциям стального фахверка. Наружные стены цокольного этажа – монолитные железобетонные толщиной 300 мм с наружным слоем утеплителя. Чаша бассейна с размерами 25,2х16м запроектирована в монолитном железобетоне (В30, W8, F75). Толщина стен бассейна - 300 мм. Днище бассейна – безбалочная плита толщиной 300 мм, опирающаяся на колонны сечением 400 х 400 мм. Гидроизоляция - из полимерных материалов, выполняется по технологии специализированной организации. Статический расчет несущих конструкций комплекса выполнен на программном комплексе «SCAD» версия 11.1. Расчет конструкций центрального блока выполнен. Расчет и проектная документация деревянных клееных конструкций выполнены. Проект клееных конструкций получил положительные заключения. Фундаменты – на естественном основании столбчатые отдельно стоящие (под колонны каркаса), ленточные (под несущие стены) и плитные толщиной 700мм (под лифтовую шахту) из монолитного железобетона B25, W6, F100 с арматурой класса А500. Под фундаментами предусмотрена бетонная подготовка толщиной 100мм. В основании фундаментов - супеси пылеватые с гнездами песка с гравием, галькой, валунами пластичные и твердые ИГЭ 3 (е=0.382, φ=26град., =2.21тс/м3, Е=110кг/см2) и ИГЭ 3а (е=0.329, φ=27град., =2.26тс/м3, Е=160кг/см2). Основание пола спортивного зала – монолитная железобетонная плита толщиной 200мм по бетонной подготовке и песчаной подушке с послойным уплотнением толщиной 1200мм. По контуру наружных стен помещения спортивного зала запроектированы подпорные стенки-балки из монолитного железобетона толщиной 300мм. Проектом предусмотрена обмазочная гидроизоляция бетонных поверхностей фундаментов, соприкасающихся с грунтом. Проектом предусмотрена обработка клееных деревянных конструкций антисептирующими биозащитными составами. Относительная отметка 0,000 соответствует абсолютной отметке 16,90 м. Осадка здания - 5 см. Проектом предусмотрена установка отдельностоящей газовой котельной. Уровень ответственности здания – II. Здание котельной состоит из двух контейнеров заводского изготовления, которые устанавливаются на монолитную железобетонную плиту толщиной 250мм из бетона В20, W6, F50. Контейнер, размером 9,0 х 3,27 м в осях, представляет собой стальной каркас из прокатных профилей с ограждающими конструкциями из «сэндвич» - панелей. По периметру плиты предусмотрен монолитный железобетонный цоколь. Глубина заложения фундамента - выше глубины промерзания грунтов. Под фундаментной плитой предусмотрено устройство песчаной подушки с послойным уплотнением. Проектируемая дымовая труба - несущая решетчатая башня высотой 8.4 м фермового типа с двумя газоотводящими стволами. Несущая башня - пространственная треугольная вертикальная конструкция с размерами граней в плане 1.2м, состоящая из стальных труб сечением х89х5 и обрешетки из уголков 70х6. Сталь 255. Предусмотрено антикоррозионное покрытие стальных конструкций несущей башни. Газоотводящие стволы - трубы диаметром 400 мм и 350 мм из нержавеющей стали с теплоизоляцией. Газоотводящие стволы крепятся к опорной пространственной конструкции с шагом 3,2м. Дымовая труба рассчитана, как консоль с жестким защемлением в фундамент посредством анкерных болтов. Фундамент конструкции дымовой трубы – монолитный железобетонный отдельно стоящий размером в плане 2.1х2.1м, высотой 1.7м из бетона класса В20, F50, W6. Основанием фундамента дымовой трубы и подстилающим слоем песчаной подушки под фундаментной плитой котельной служат суглинки тяжелые пылеватые с прослоями песка с редким гравием полутвердые ИГЭ 2 (е=0.614, φ=24град, с=0.36кг/см2, Е=125кг/см2). Относительная отметка 0.00 соответствует абсолютной отметке +15,33 м.
