Исходные данные

Климатический район по СНиП 23-01-99 «Строительная климатология» - IIВ; Вес снегового покрова Wо = 180 кг/м2; Скоростной напор ветра Sо = 30 кг/м2; Средняя температура наиболее холодной пятидневки - минус 26 оC. Средняя температура за отопительный сезон – минус 1,8 оC. Число часов работы системы отопления в сутки – 24 часа. Продолжительность отопительного сезона – 220 дней. Температура теплоносителя системы отопления – 95/70 оC, регулирование температуры теплоносителя в зависимости от температуры наружного воздуха. Температура теплоносителя горячего водоснабжения 65 оC. Температура внутри отапливаемых помещений +18 оC. Температура воздуха в помещении котельного зала +5 оC.

Краткая характеристика объекта

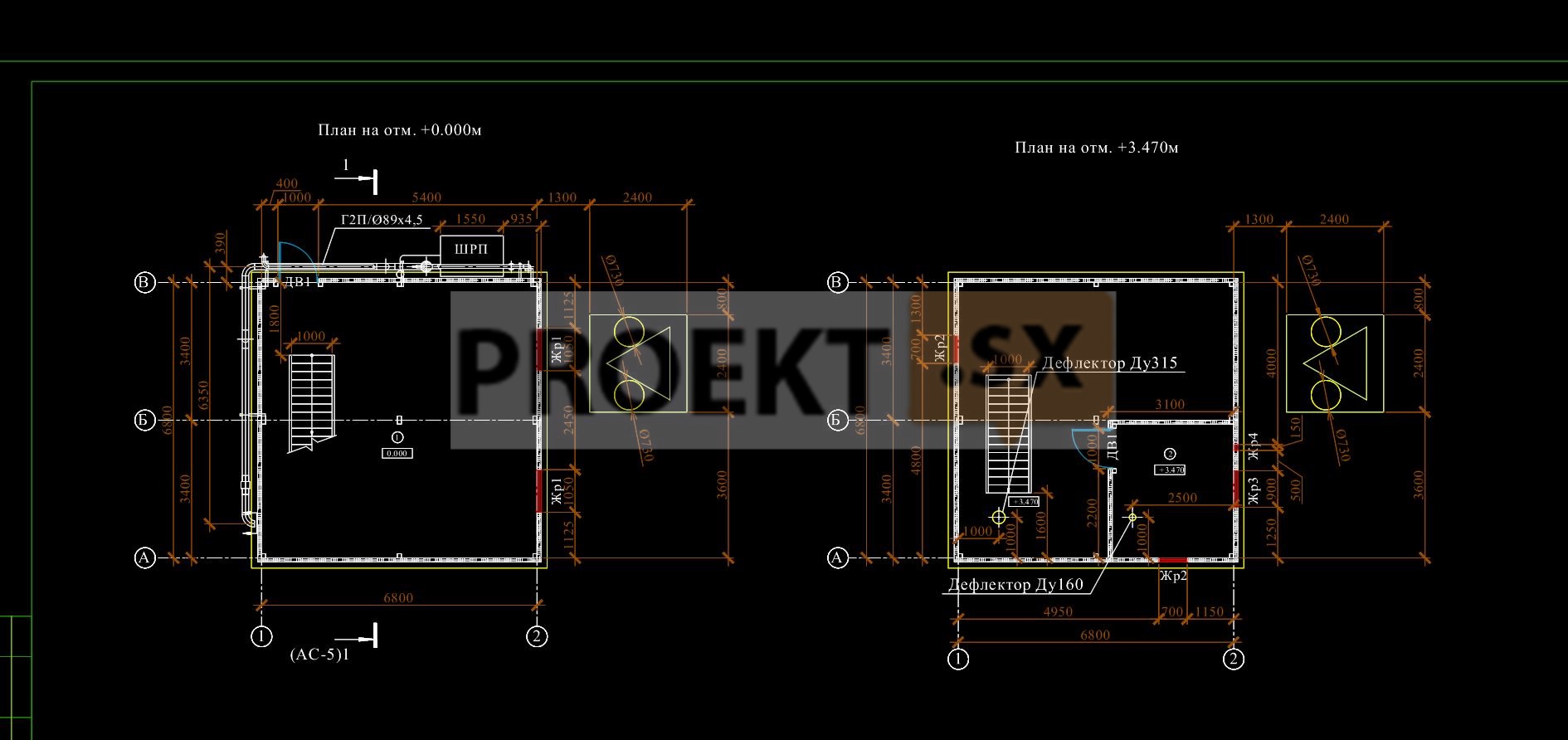

Автоматизированная газовая котельная находится в отдельно стоящем здании, преднозначена для теплоснабжения систем отопления, вентиляции и горячего водоснабжения административных и жилых зданий. Местоположение проектируемой котельной определено разрешительной документацией. Габаритные размеры здания ширина (в осях) – 6,8 м, длина (в осях) – 6,8 м, этажностью – 2 этажа. Высота котельной в коньке – 6,35 м. Степень огнестойкости котельной – II. Категория помещения по взрывной и пожарной опасности – Г, В3. Минимальный предел огнестойкости несущих конструкций здания, с учетом покрытия – 150 мин (R150). Класс функциональной пожарной опасности – Ф5.1.

Основные архитектурные решения

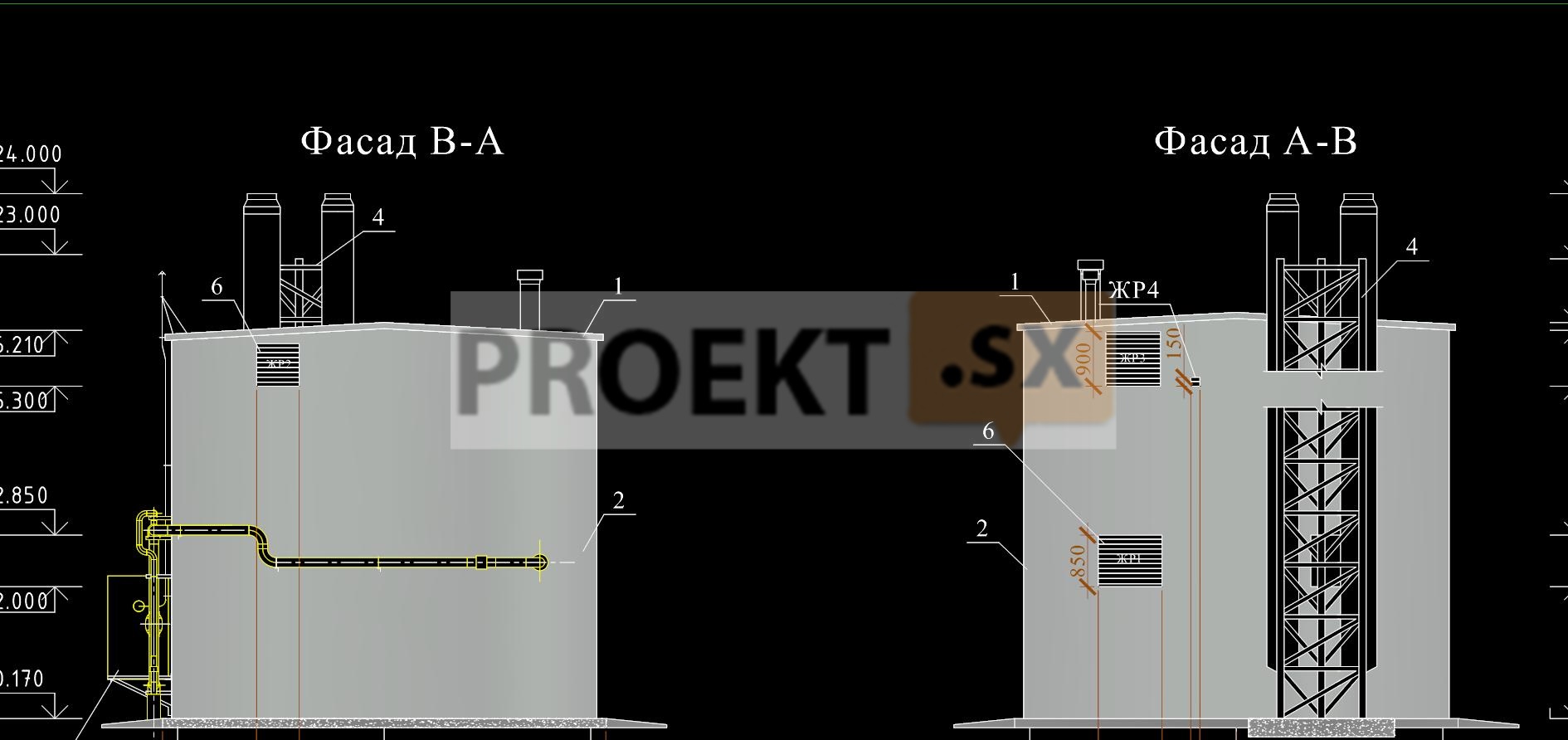

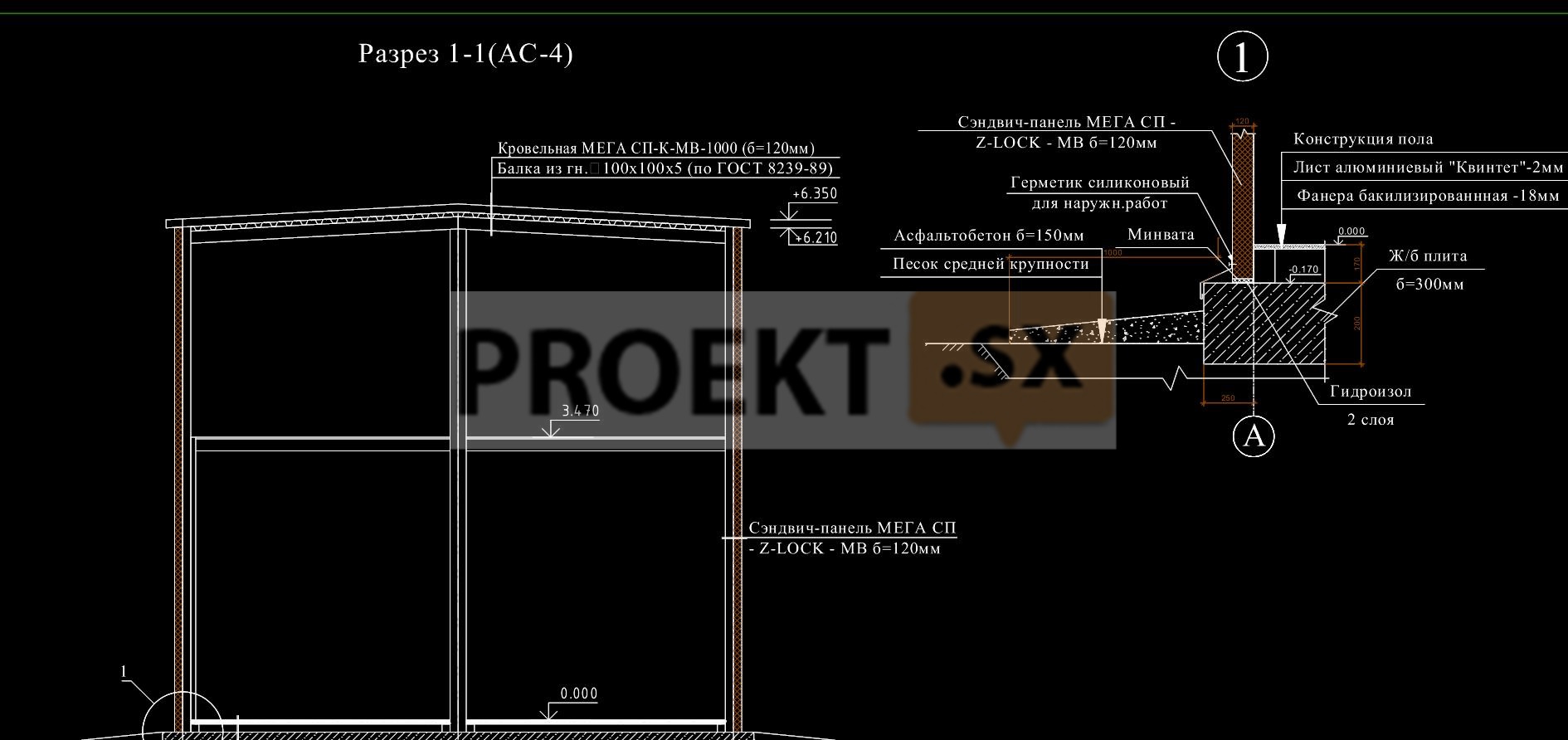

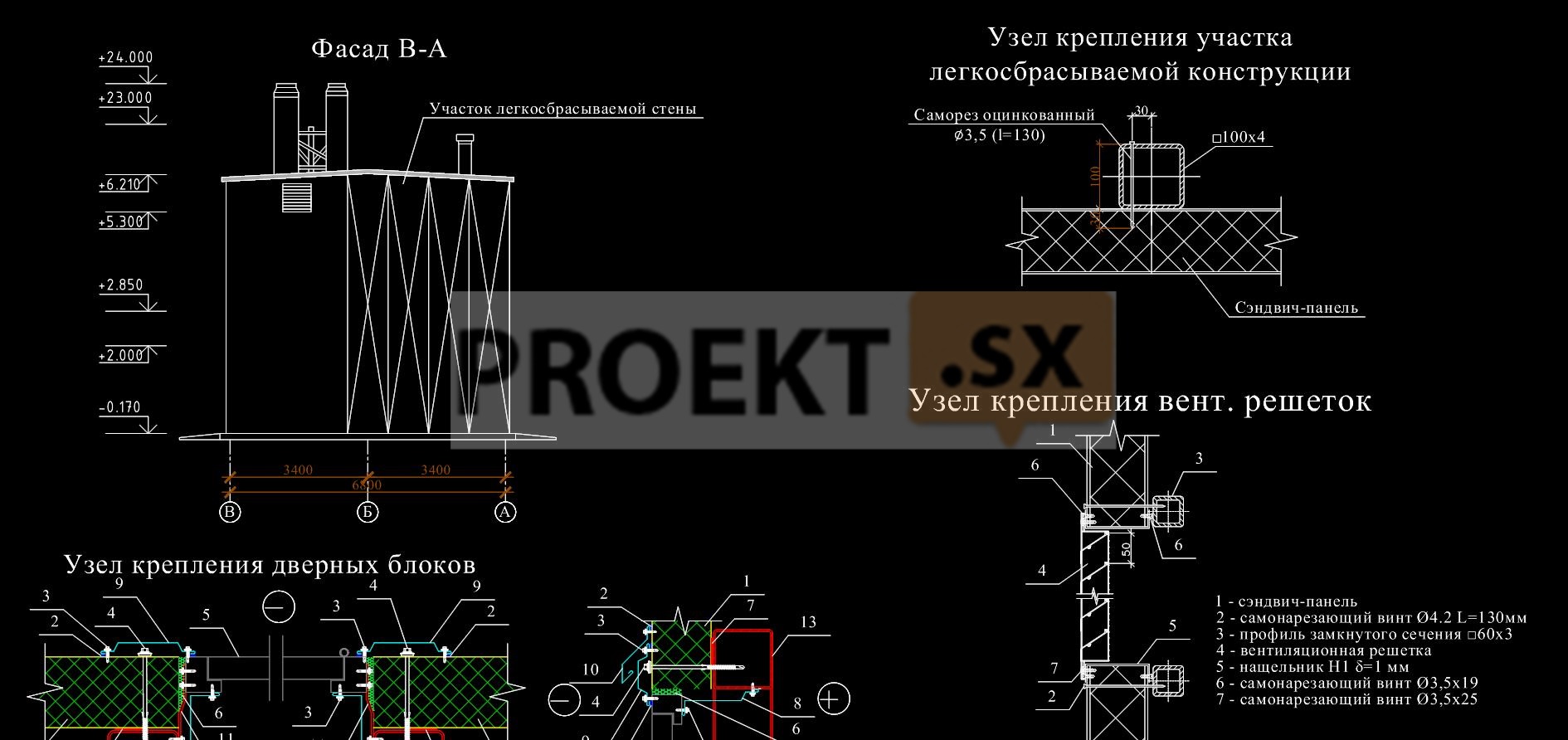

Проектируемое здание представляет собой одноэтжное здание. Вход-выход в котельную организован с осей 2-1. Котельная оборудованна дымовыми трубами высотой 24,0 м. Наружные стеновые ограждающие конструкции котельной выполняются из сендвич-панелей толщиной 120 мм с пределом огнестойкости EI 150.

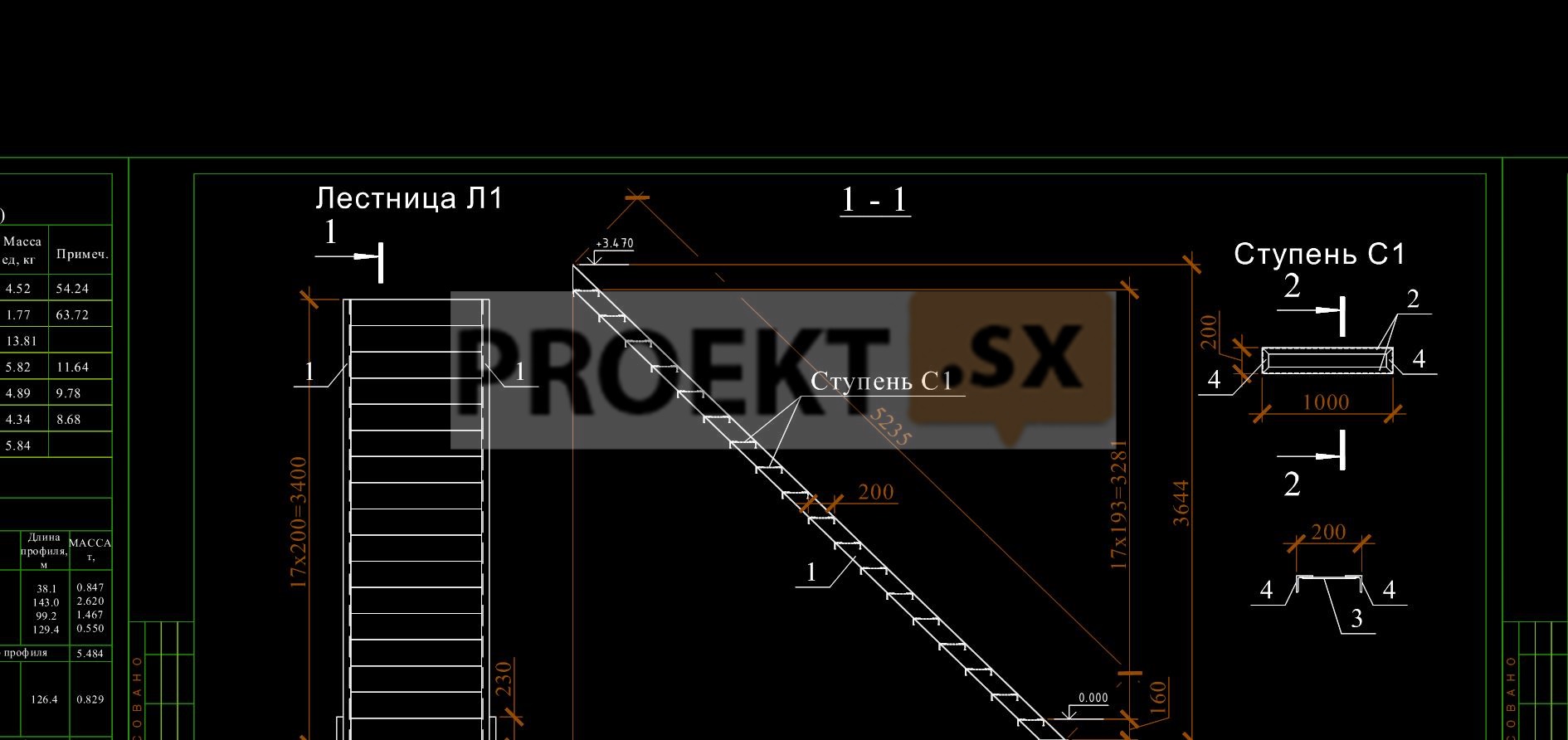

Конструктивные решения

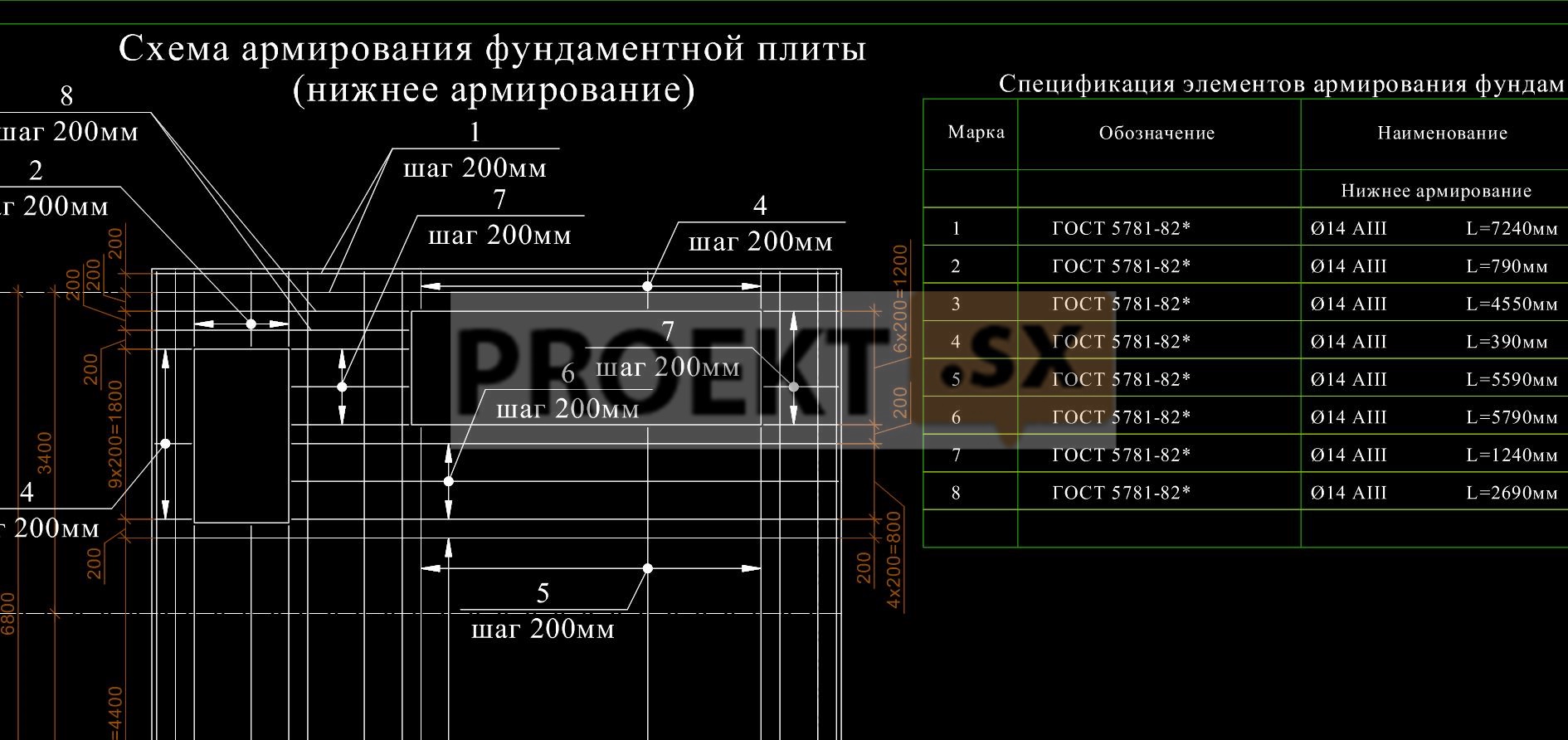

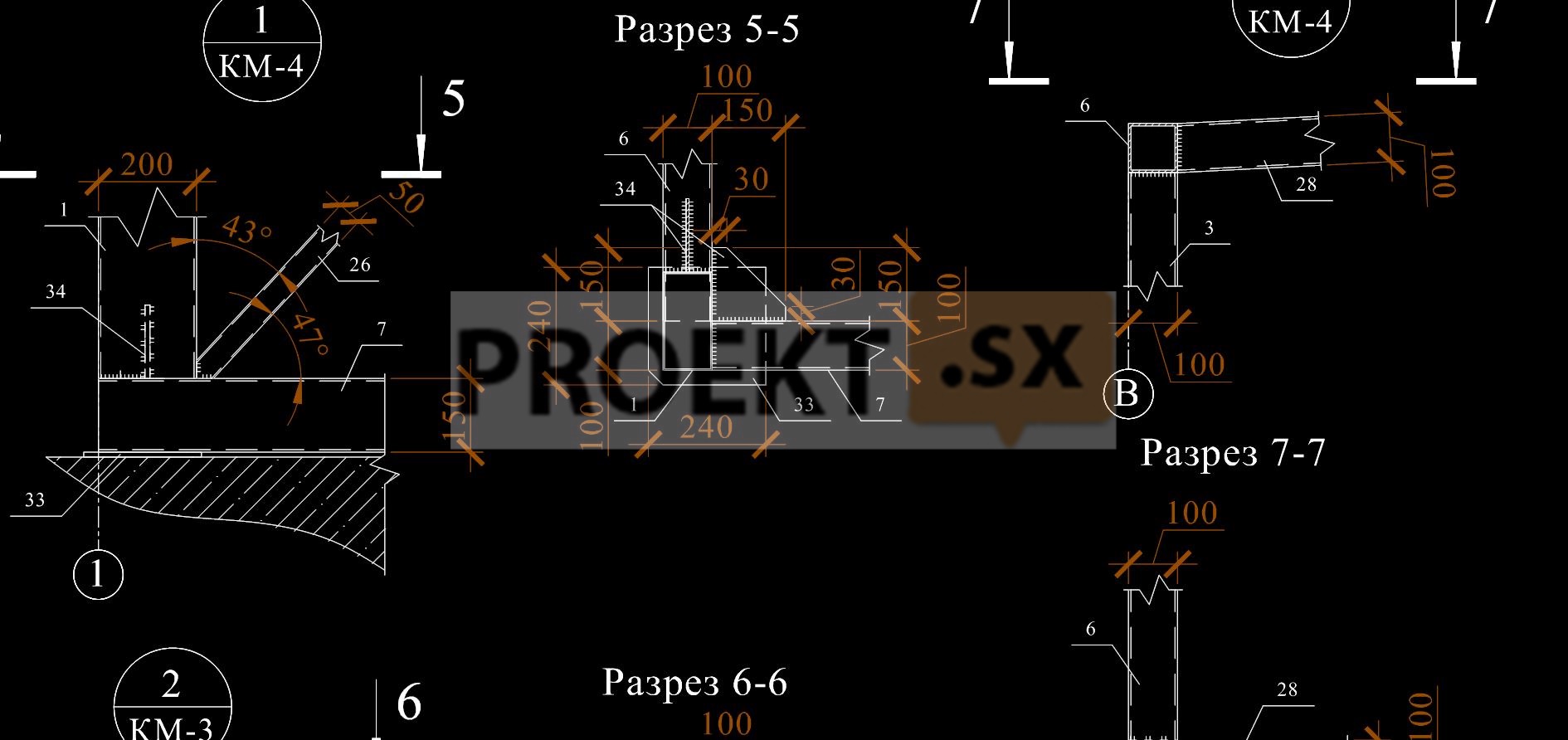

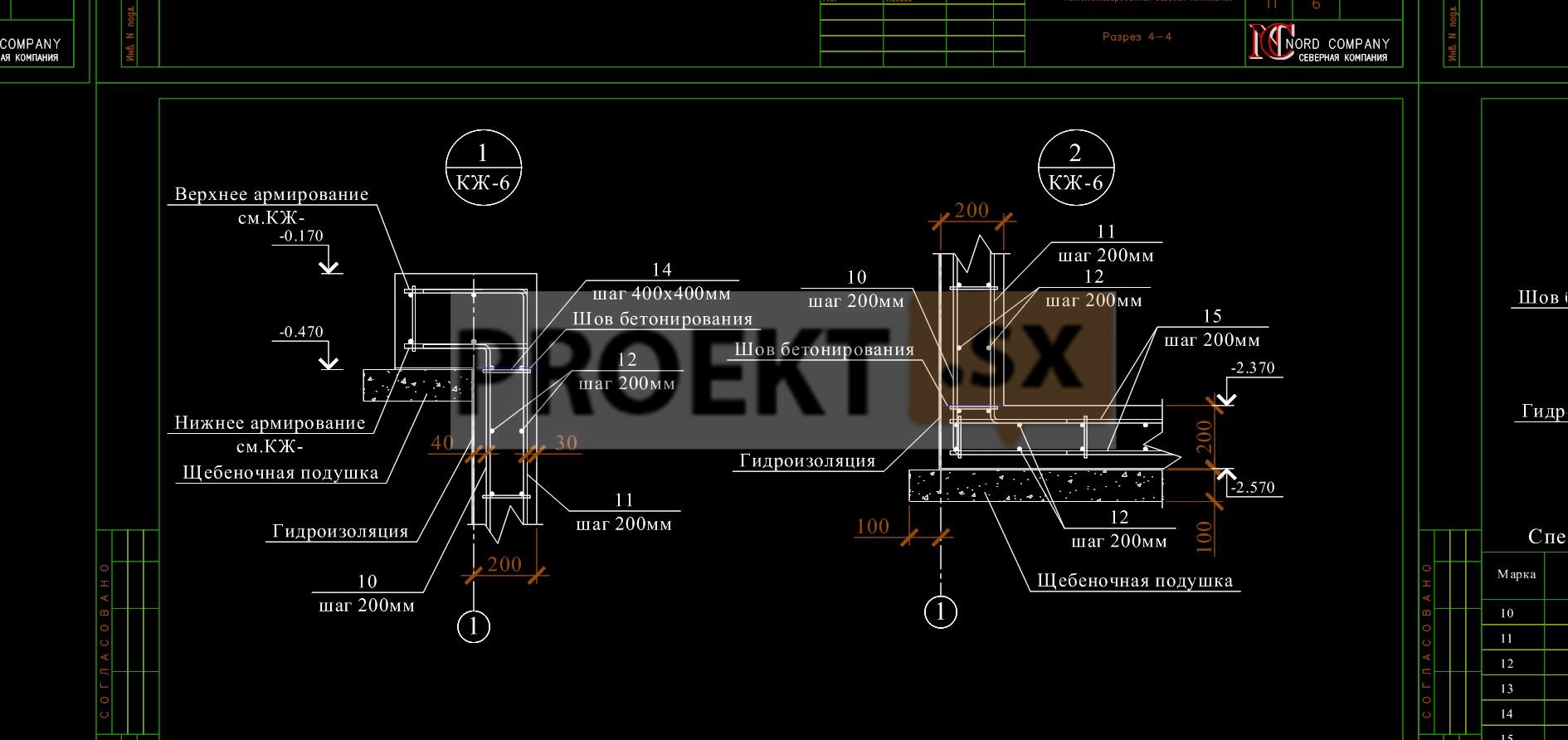

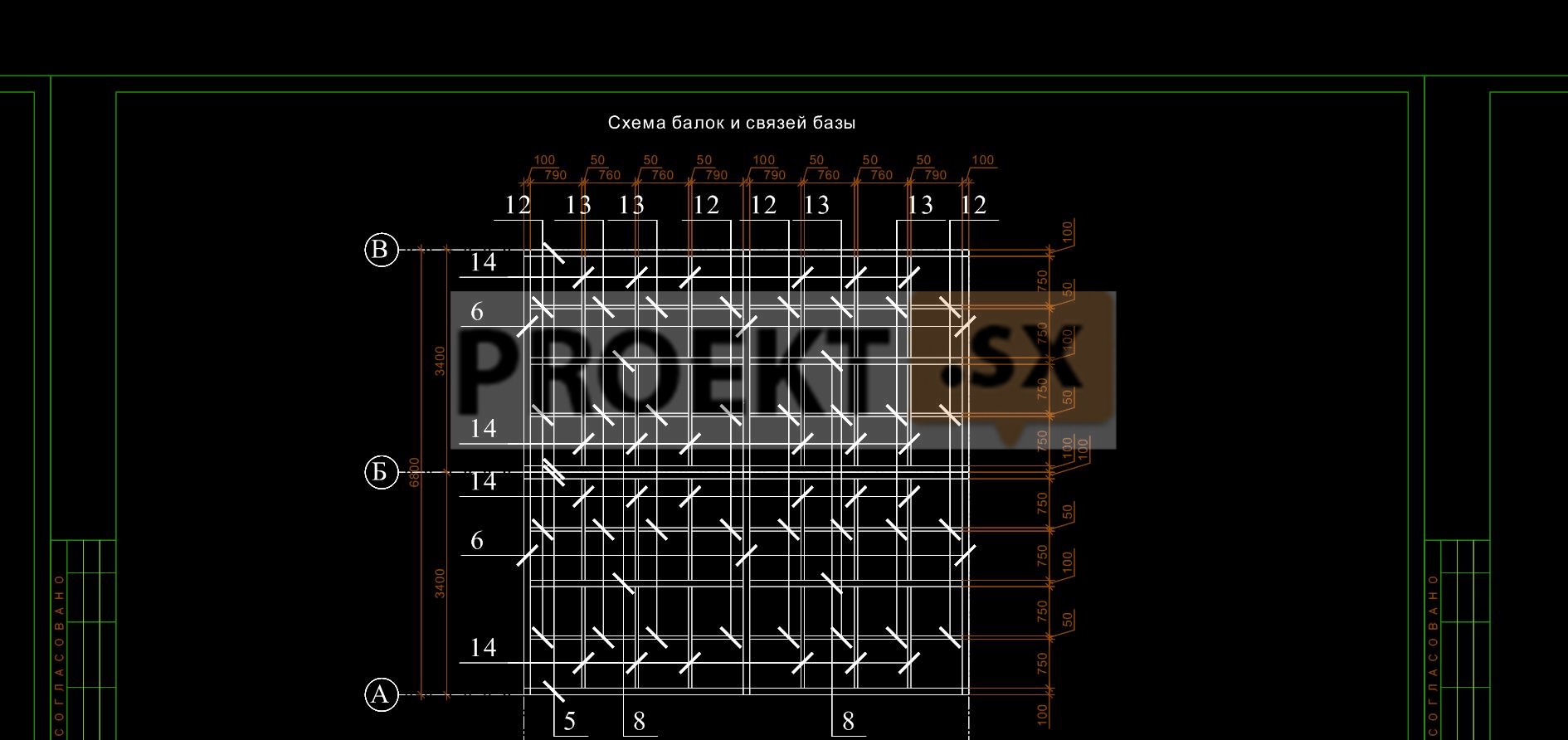

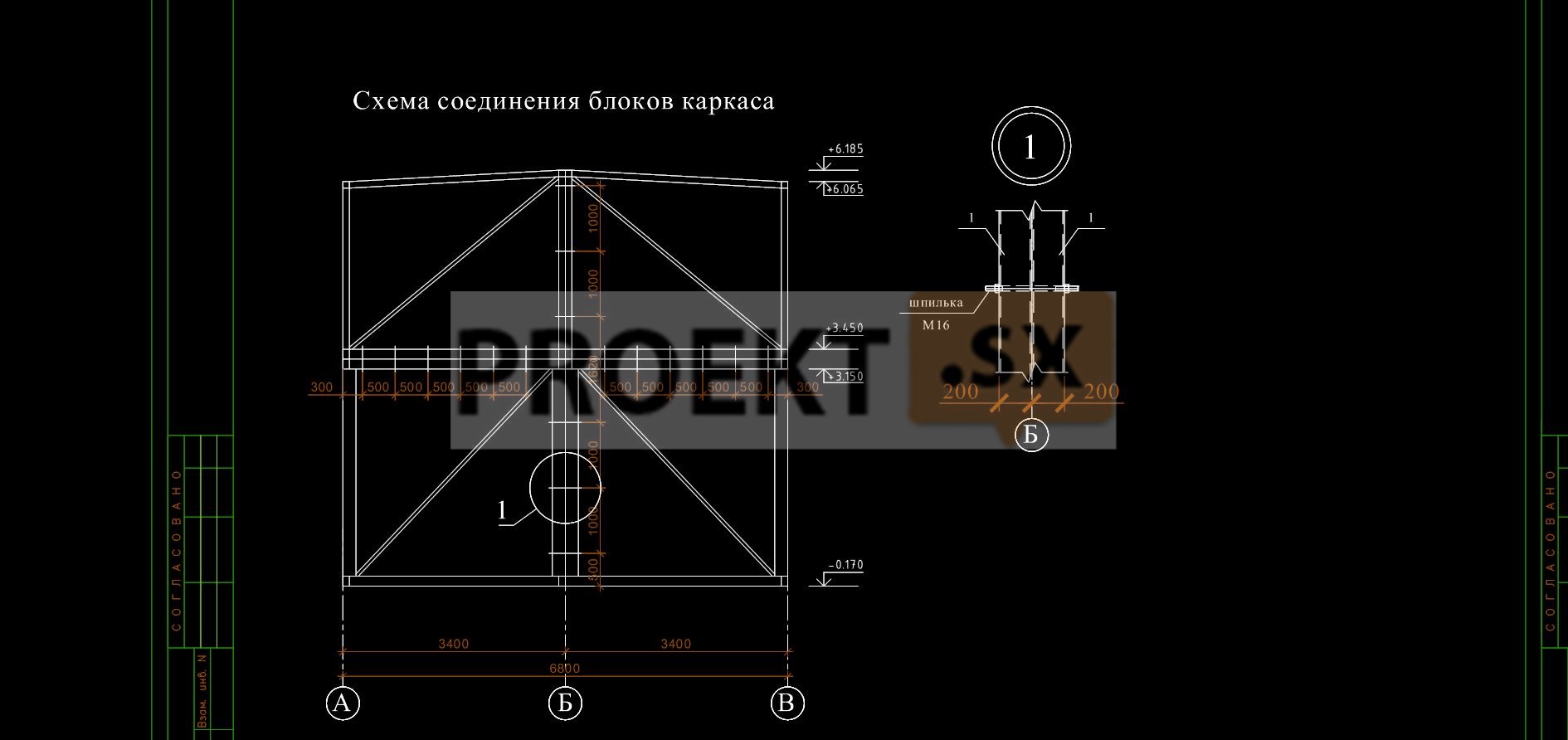

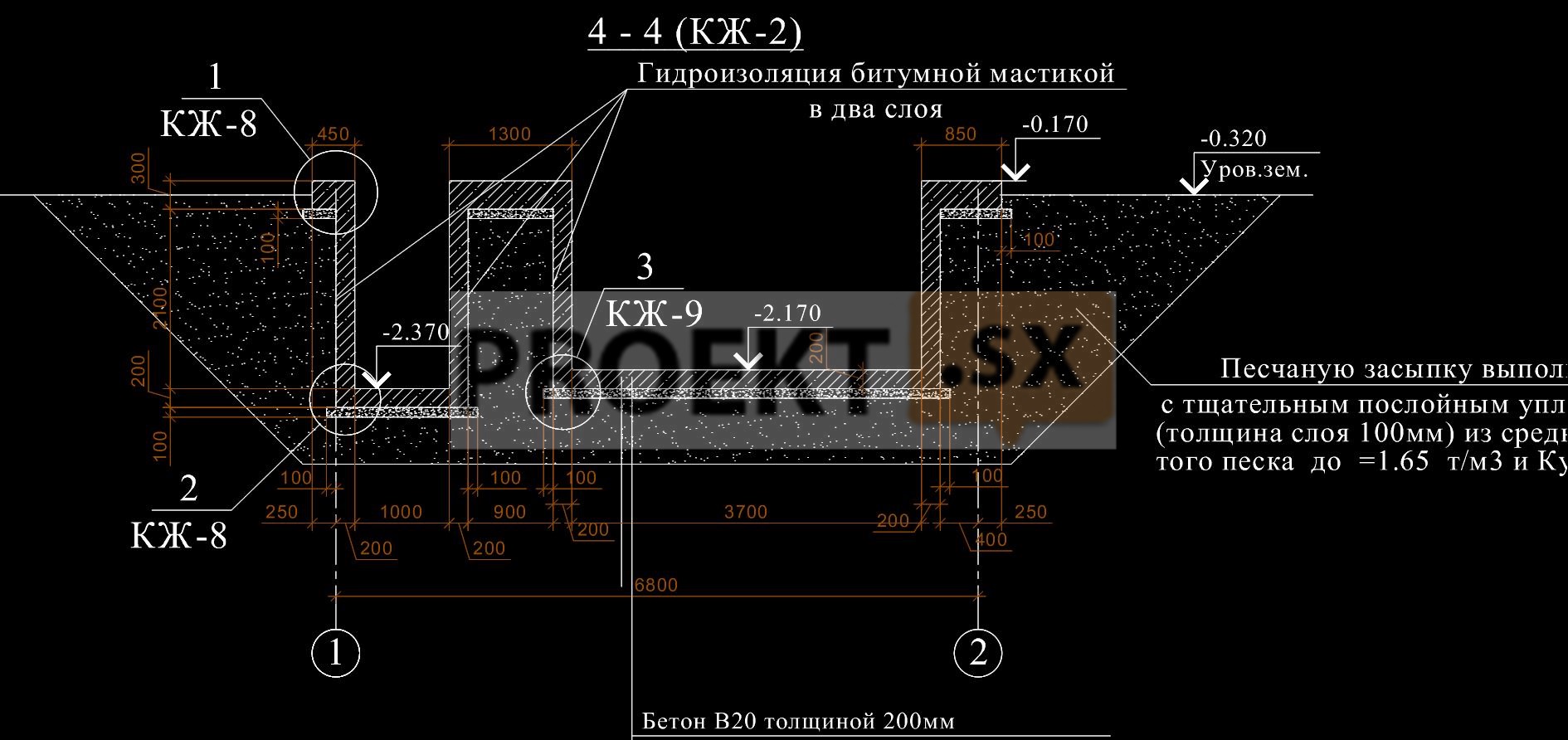

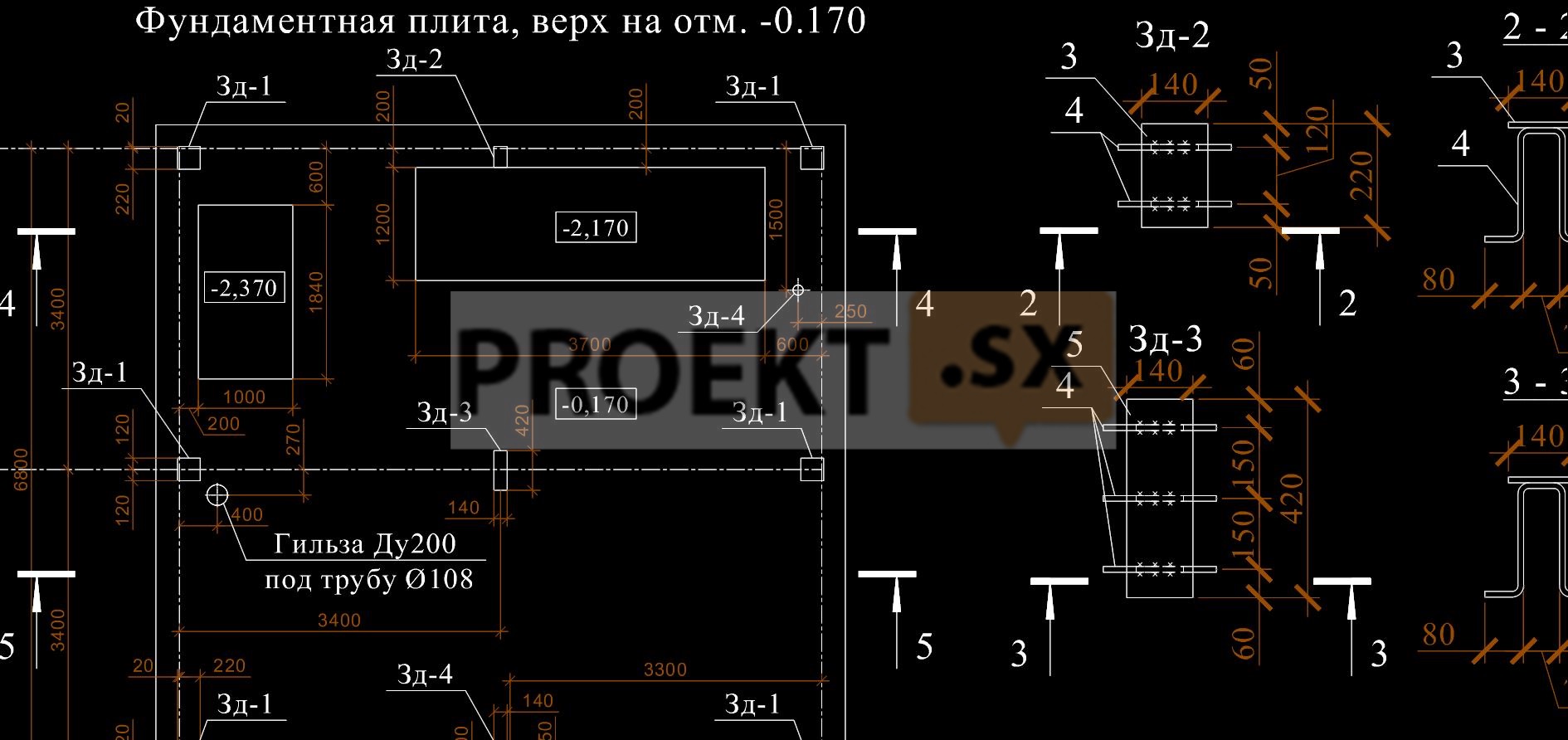

Котельная представляет собой одноэтажное здание с двускатной кровлей, с углом уклона 30. Опирание балок на колонны принято шарнирным, а колонн на фундамент – жестким. Поперечная и продольная устойчивость и геометрическая неизменяемость обеспечивается вертикальными связями, а так же конструкциями покрытия прогонами и профнастилом. Стойки выполнены из гнутого сварного профиля замкнутого профиля □100х5 и устанавливаются на фундаментную плиту. Балки выполнены из замкнутого профиля □150х100х5, связи из замкнутого профиля □50х3 ГОСТ 30245-2003. Временные нагрузки на пол котельной составляют 200 кг/м2 (по СНиП 2.01.07-85* «Нагрузки и воздействия». Фундаменты и стены. Здание котельной и фундаменты под оборудование опираются на монолитную железобетонную плиту. Для обеспечения оптимальных условий работы горелок полы в котельном зале выполняются из непылящих материалов. Фундамент под здание котельной выполнен в виде монолитной железобетонной плиты из бетона В20, W6, F75 толщиной 200 мм (см. раздел КЖ1). Конструкция фундамента под дымовую трубу представляет собой отдельный столбчатый фундамент, выполняется из бетона В20, W6, F75(см. раздел КЖ2). Подземные воды слабоагрессивные к бетонам нормальной проницаемости и неагрессивны к бетонам W6 по всем показателям, неагрессивны к арматуре железобетонных конструкций. Боковые поверхности фундаментов, соприкасающиеся с грунтом обмазывают пенетрирущей гидроизоляцией типа «Кальматрон». Наружные стены выполнены из сэндвич-панелей и имеют требуемую несущую способность. Взрывная защита обеспечивается наличием легкосбрасываемого участка стены. Расчет площади легкосбрасываемого участка стены: SЛСК= V∙0,03; V=310 м3; SЛСК= V∙0,03=9,3м2. Жалюзийные решетки, двери. Жалюзийные решетки размерами изготавливаются ЗАО «Вентиляционный завод Лиссант». Входные двери размерами 0.9х2.1 м изготавливается ООО «Северная компания». Внутренняя отделка помещений. Внутреннею отделку помещений см. «Ведомость отделки помещений» раздела АР. Кровля. Покрытие из профилированного листа по металлическим балкам, пароизоляционного слоя, теплоизоляционного слоя и полимерной мембраны. Кровля двускатная с углами наклона 30, неэксплуатируемая, утепленная. Полы. Состав полов см. «Экспликацию полов» в разделе АР. Наружная отделка. Цветовое решение окраски здания котельной – серый (RAL9006) см. в разделе АР. По периметру здания обеспечен доступ пожарного транспорта. Кровельные, гидроизоляционные и герметизирующие материалы должны удовлетворять требованиям действующих ГОСТов и ТУ. Проект разработан для производства работ в летнее время. В зимний период работы должны вестись согласно указаниям СНиП 2-22-81 (состав мероприятий предусматривается при разработке проекта производства работ).

Тепловые нагрузки котельной (с учетом потерь в тепловых сетях)

На отопление - 1954 кВт 1,680 Гкал/час; на ГВС (макимальная) - 1000 кВт 0,860 Гкал/час; на ГВС (среднечасовая) - 417 кВт 0,359 Гкал/час; на собственные нужды котельной - 46 кВт 0,040 Гкал/час. Общая (с учетом собственных нужд и тепловых по-терь): - 3000 кВт 2,58 Гкал/час. Схема присоединения потребителей тепла - в соответствии с заданием на проектирование: отопление - независимая, двухтрубная с регулированием температуры теплоносителя в зависимости от температуры наружного воздуха. Теплоноситель для системы отопления - сетевая вода с расчетными параметрами температуры 95 – 70 ºС, регулирование температуры теплоносителя в зависимости от температуры наружного воздуха по отопительному графику. Давление теплоносителя на выходе из котельной 0,60 МПа, на входе – 0,30 МПа. Теплоноситель для системы горячего водоснабжения - вода с температурой 65 ºС. Давление теплоносителя на выходе из котельной - 0,35 МПа. Основное топливо - природный газ, теплотворная способность 8000 ккал/м3, плотность - 0,68 кг/м3. Давление газа на вводе в котельную – 0,0005 МПа (изб). Водоснабжение котельной осуществляется от водопроводной сети. Исходная вода по качеству должна соответствовать требованиям ГОСТ 2874-82* "Вода питьевая". Давление исходной воды на вводе в котельную 0,20 МПа. Водоотведение из котельной - через выпуски в наружную сеть канализации. В настоящем проекте использован ряд прогрессивных технических решений, а именно: применено новейшее технологическое и газовое оборудование ведущих западных фирм, выполнена полная автоматизация процессов работы котельной, исключающая необходимость постоянного присутствия обслуживающего персонала.

Указания по монтажу.

Все трубопроводы, проходящие через фундамент, стены, перекрытия и перегородки проложены в гильзах соответствующего диаметра, с заделкой отверстий водонепроницаемым и газонепроницаемым эластичными материалами. Монтаж трубопроводов холодной воды должен производиться специализированной монтажной организацией, имеющей лицензию на производство работ данного вида. Монтаж трубопроводов холодного водоснабжения производить в соответствии с требованиями СНиП 3.05.01-85* "Внутренние санитарно-технические системы". Монтаж, испытания и приемку в эксплуатацию систем внутреннего холодного водоснабжения производить в соответствии с требованиями СНиП 3.05.01-85* "Внутренние санитарно-технические системы".
