ТГМ-84Б

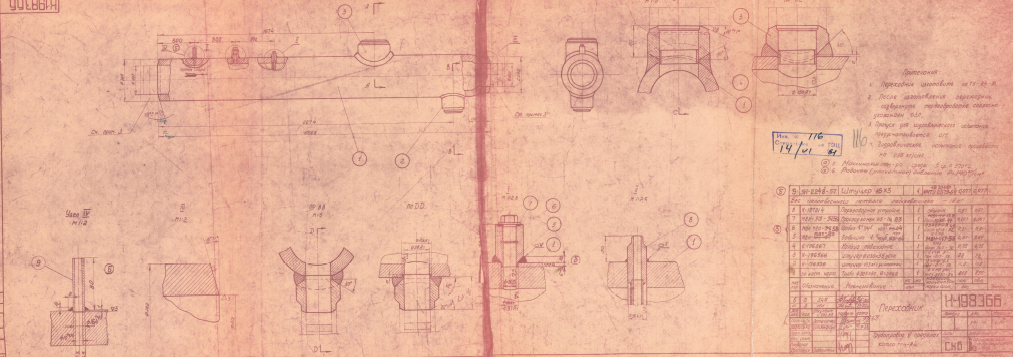

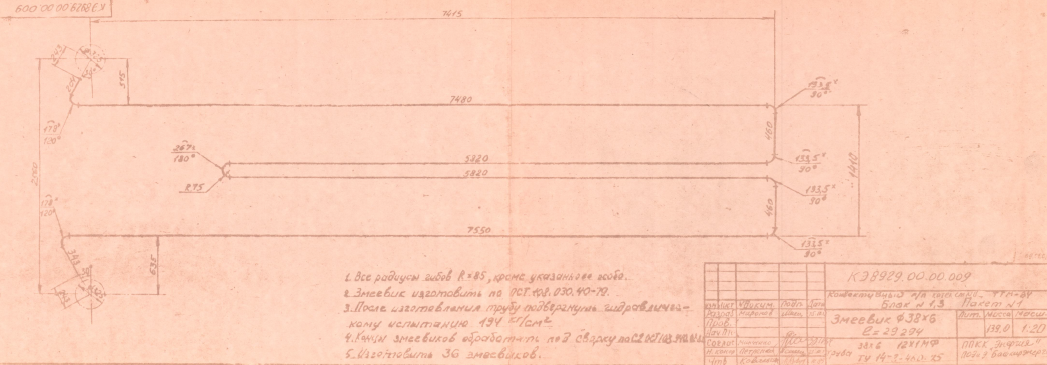

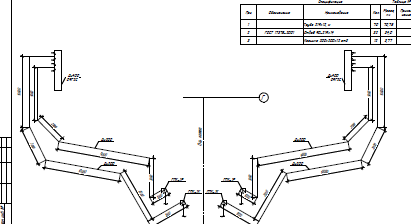

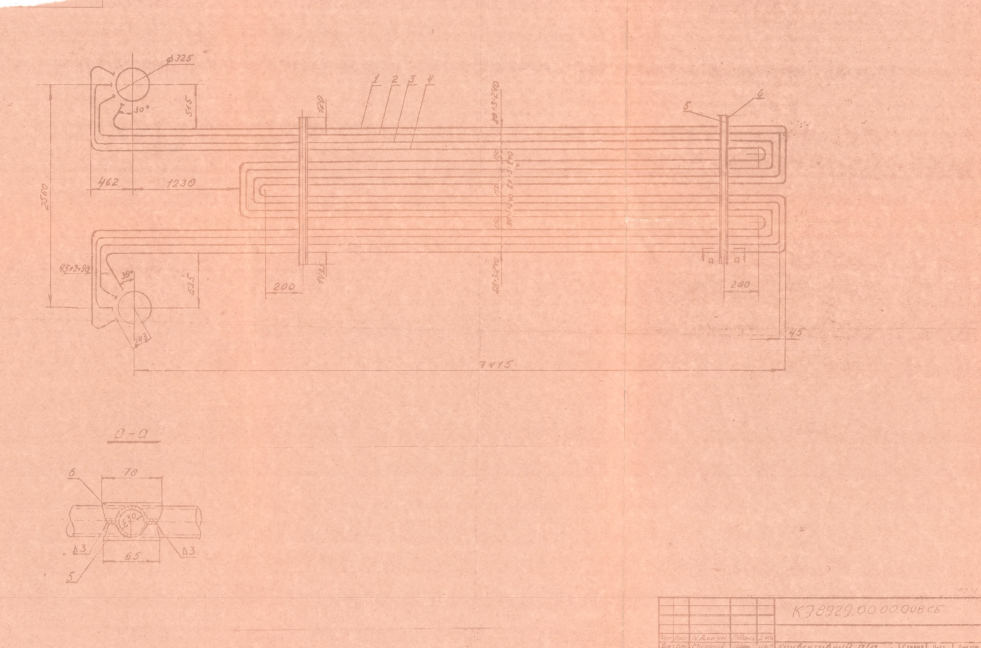

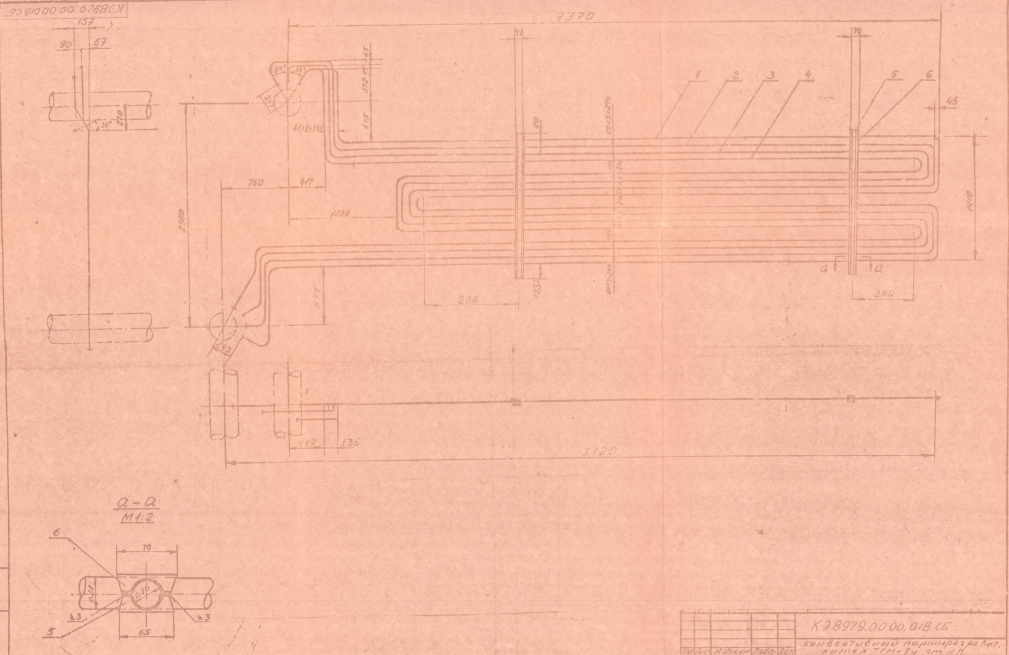

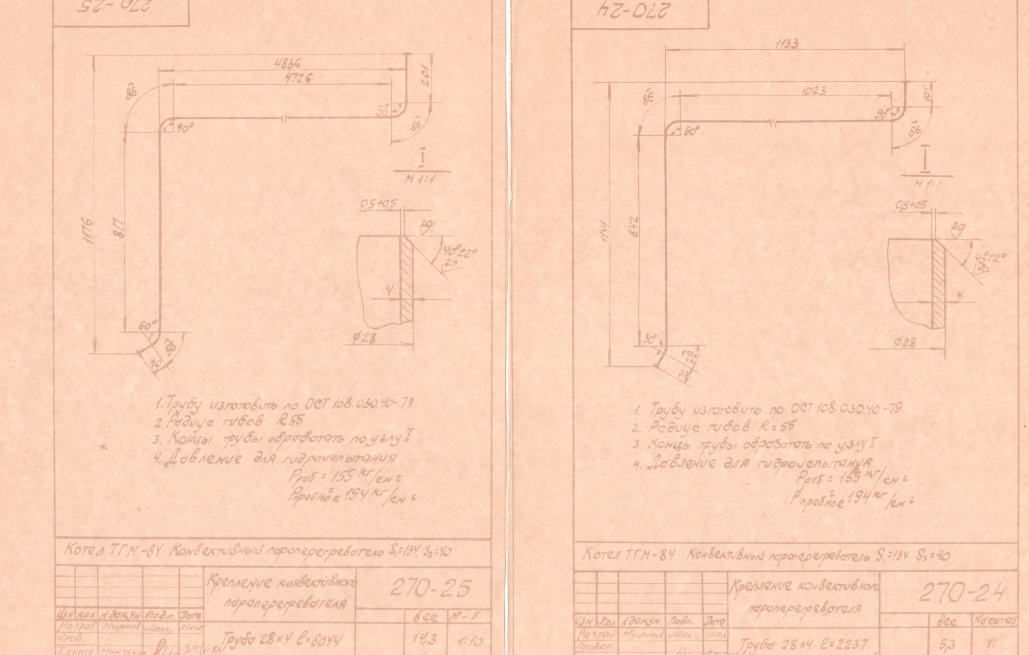

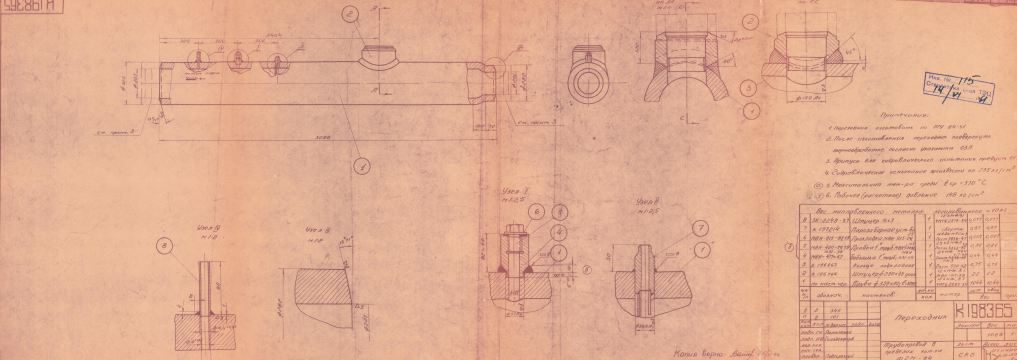

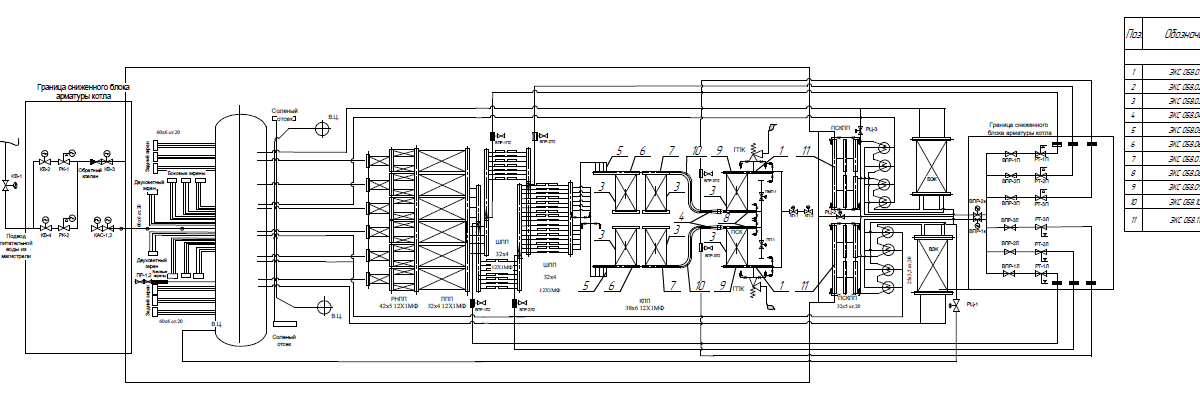

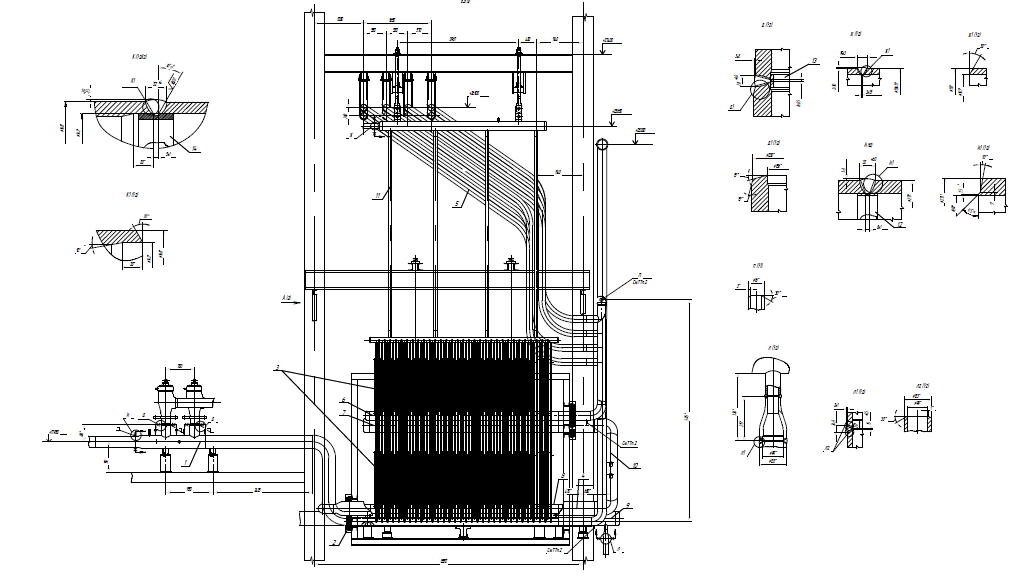

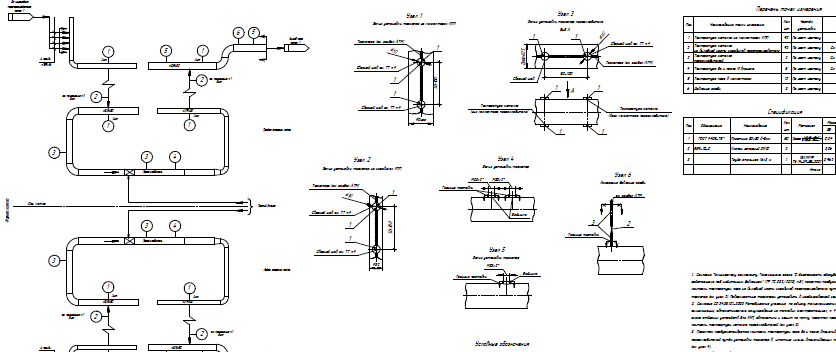

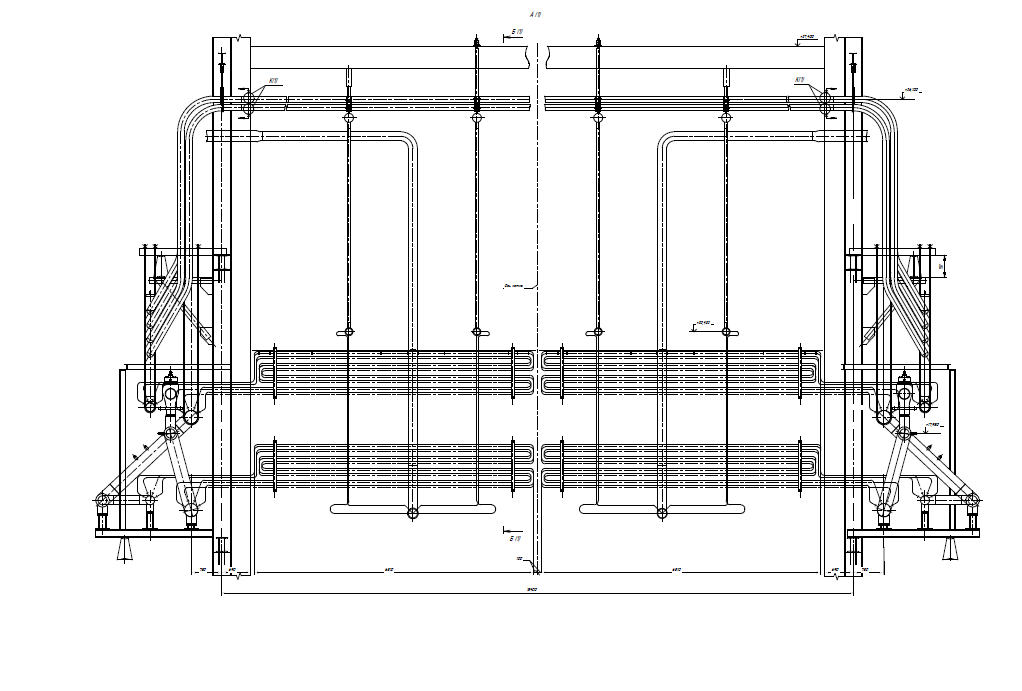

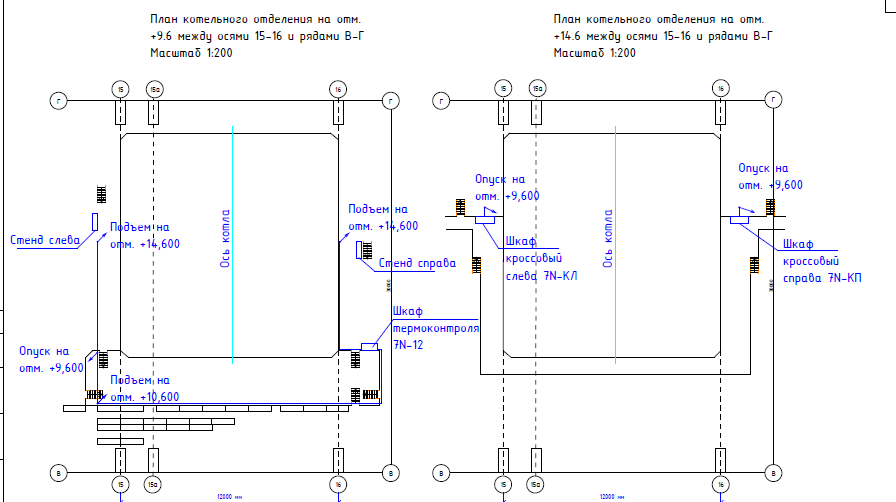

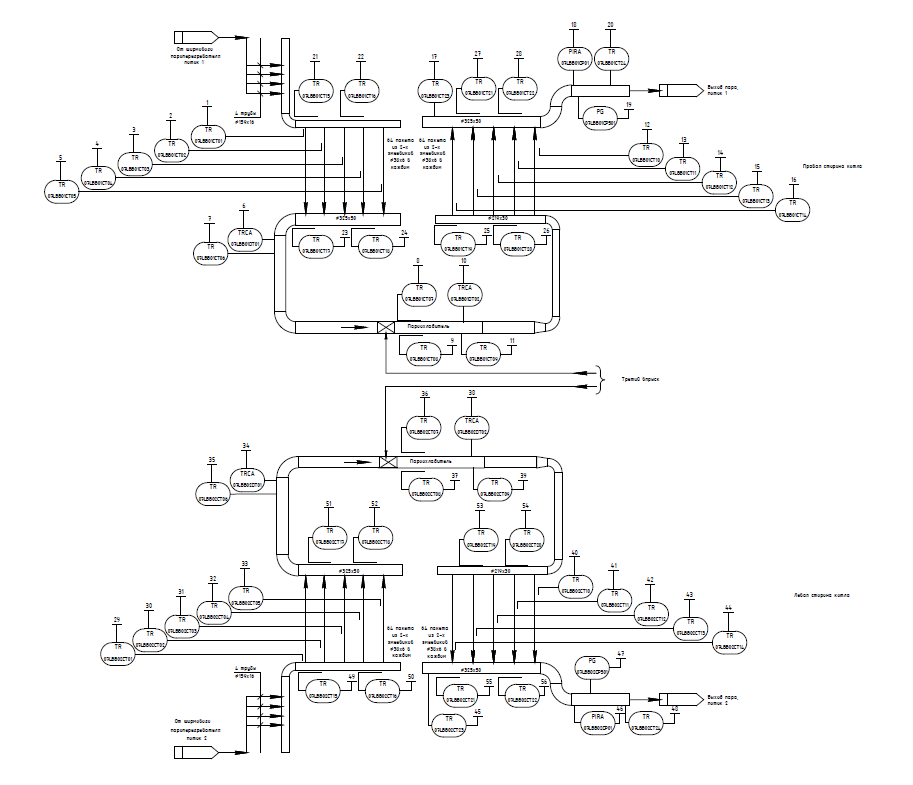

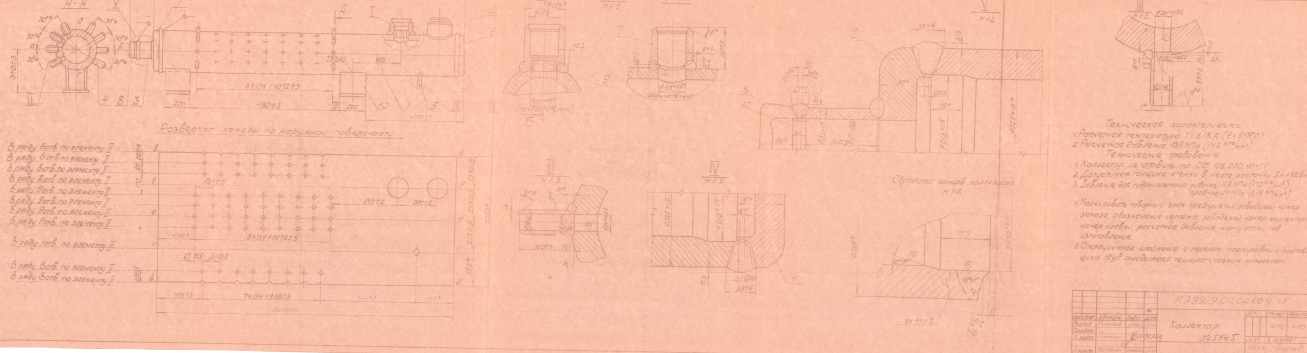

Проектная, рабочая документация включая ведомости объемов работ, паспорт, конструкторская документация, сборочные чертежи.
Технические характеристики котельного агрегата ТГМ-84Б
Номинальная производительность: 420 т/ч
Рабочее давление в барабане: 155 кгс/см2
Давление перегретого пара на выходе из котла: 140 кгс/см2
Температура перегретого пара на выходе из котла: 560 °С
Температура питательной воды: 230 °С
Температура уходящих газов при сжигании газа: 130 °С
Температура горячего воздуха при сжигании газа: 226 °С

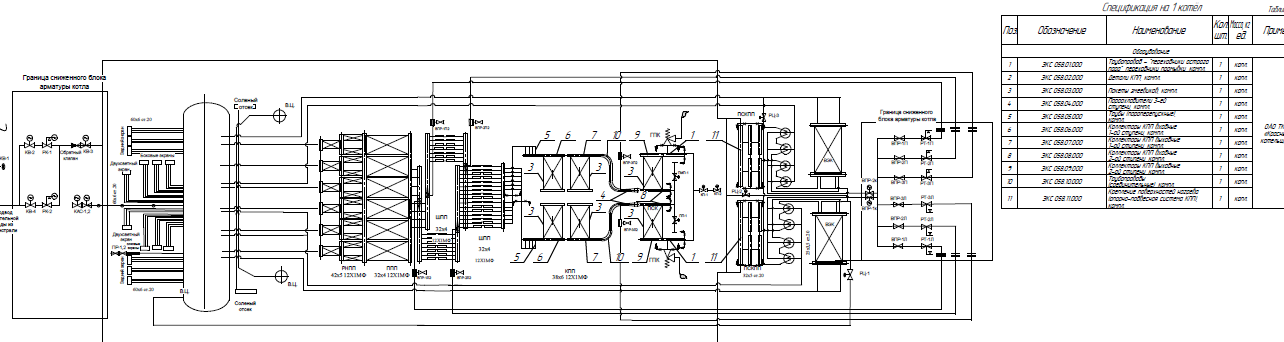

Общие сведения.
Котлоагрегат типа ТГМ-84Б предназначен для получения пара высокого давления при сжигании мазута, природного и топливного газа. Газомазутный котел ТГМ-84Б Таганрогского котельного завода однобарабанный, с естественной циркуляцией. Котельный агрегат имеет П-образную компоновку и состоит из топочной камеры, являющейся восходящим газоходом и работающей под разряжением, опускной конвективной шахты и горизонтального газохода соединяющего топку с конвективной шахтой. В топочной камере размещены испарительные экраны и радиационный пароперегреватель. В верхней части топки и в горизонтальном газоходе расположен ширмовый пароперегреватель. Потолок топочной камеры и горизонтального газохода экранированы трубами потолочного пароперегревателя. В конвективной шахте размещены, по ходу газов, конвективный пароперегреватель и водяной экономайзер. В области водяного экономайзера конвективная шахта разделена на два газохода. За экономайзером находится поворотная камера с бункерами для золы и дроби. Два параллельно включенных регенеративных воздухоподогревателя установлены позади конвективной шахты
