Технологические и конструктивные решения

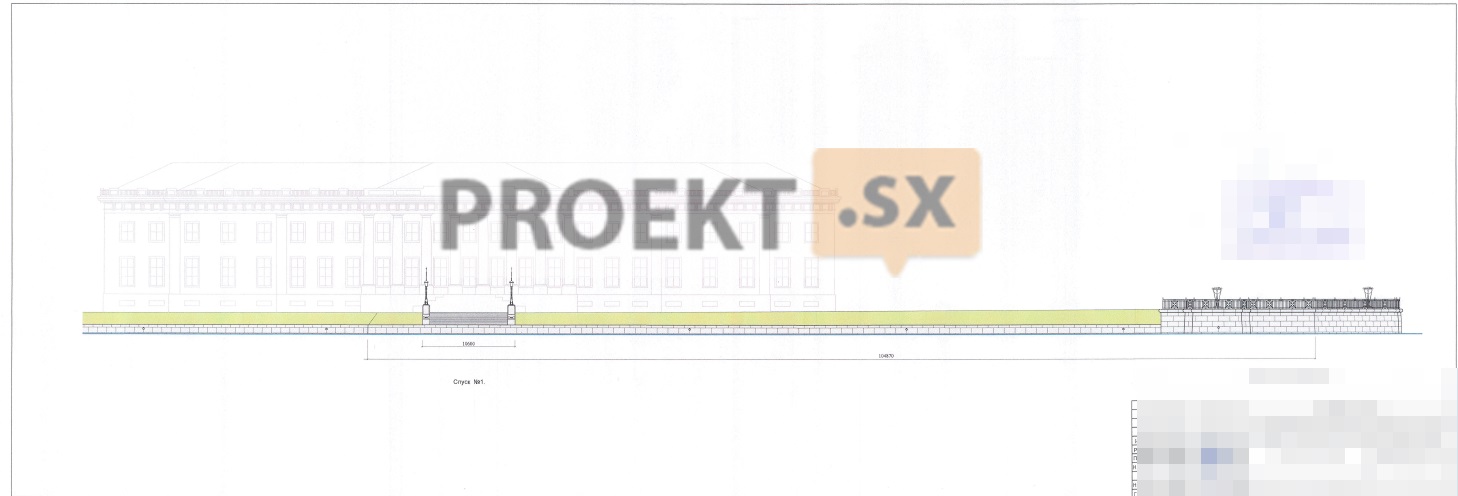

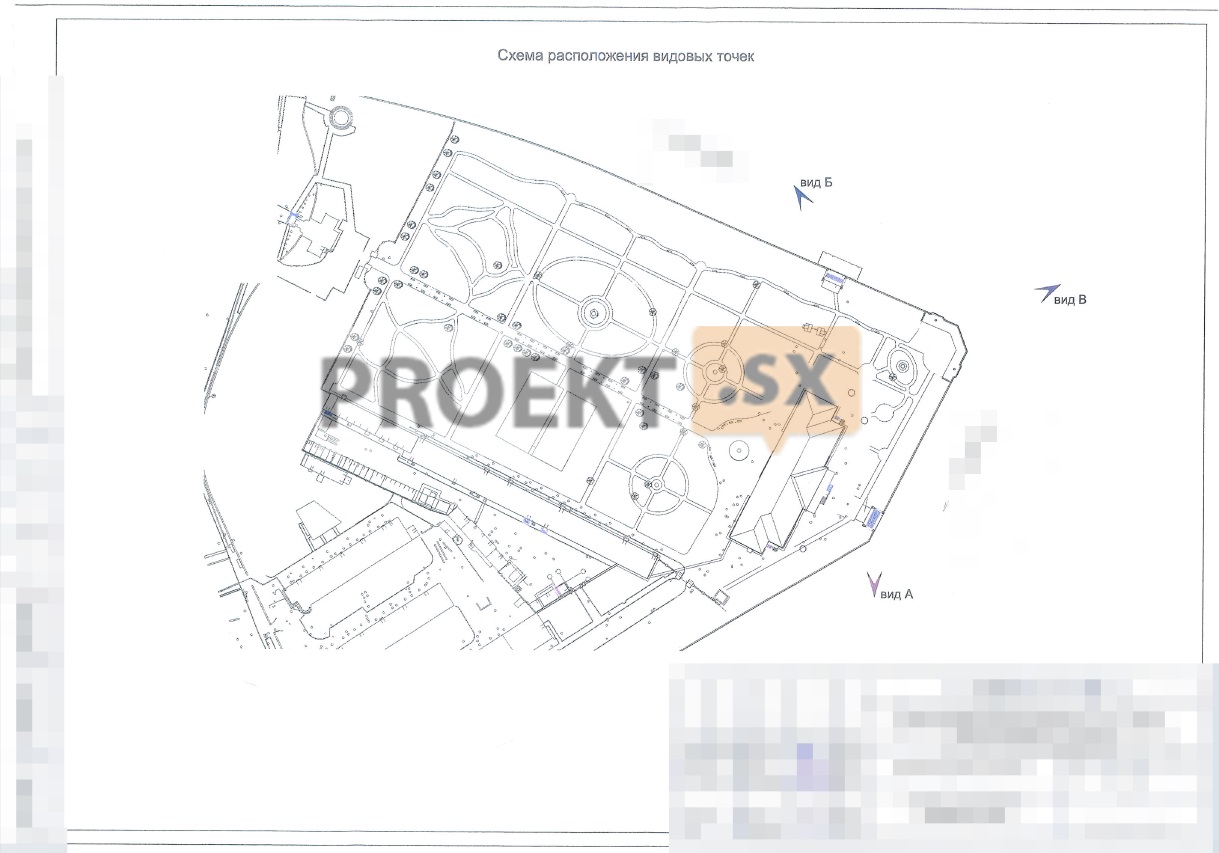

В проектной документации предусмотрена реконструкция набережной реки 1 и набережной реки 2. Основные проектные решения предусматривают: строительство стенки набережной между устоями мостов; восстановление проезжей части существующего участка улицы местного значения, после перекладки дождевой канализации с отключением прямых выпусков и устройством дождеприменых присоединений; устройство газонов и набивных покрытий в границах проектируемой стенки набережной, восстановление благоустройства и высадка деревьев. Существующая проезжая часть имеет ширину 9,0 м, прилегающий слева (по ходу пикетажа стенки набережной) тротуар – 3,0 м. Поперечный профиль – односкатный с уклонами 16-27‰, поперечный уклон тротуара – 15-17‰. На перекрестке с проспектом. На закруглении проезжей части со стороны острова радиус закругления принят 6,0 м. Конструкции дорожной одежды проезжей части в местах прокладки инженерных сетей: асфальтобетон горячий плотный мелкозернистый тип Б, марки I, на вязком битуме БНД 60/90, ГОСТ 9128-2009, – 5,0 см; асфальтобетон горячий пористый крупнозернистый, марки I, на вязком битуме БНД 60/90, ГОСТ 9128-2009, – 9,0 см; щебень гранитный марки 1000 фракции 40-70, с расклинцовкой, ГОСТ 8267-93, 25607-2009 – 29,0 см; песок мелкий (содержание пылевато-глинистой фракции 5%), Кф≥3м/сут, ГОСТ 8736-93*, – 40,0 см. После производства работ предусмотрено устройство фрезерования проезжей части на всю ширину с укладкой двух слоев асфальтобетона: асфальтобетон горячий плотный мелкозернистый тип Б, марки I, на вязком битуме БНД 60/90, ГОСТ 9128-2009, – 5,0 см; асфальтобетон горячий пористый крупнозернистый, марки I, на вязком битуме БНД 60/90, ГОСТ 9128-2009, – 9,0 см. На стыке новых и существующих дорожных конструкций между вторым и верхним слоями асфальтобетона предусмотрена укладка георешетки Ha Telit 40/17С. Конструкции тротуаров: асфальтобетон горячий песчаный плотный тип Г марки II, ГОСТ 9128-2009 – 3,5 см; асфальтобетон горячий песчаный высокопористый марки I, ГОСТ 9128-2009 – 4,0 см; щебень гранитный марки 800 фракции 40-70, с расклинцовкой, ГОСТ 8267-93 – 15,0 см; песок мелкий (содержание пылевато-глинистой фракции 5%), Кф≥3м/сут, ГОСТ 8736-93* – 25,0 см; Проект благоустройства на участке строительства предусматривает устройство газонов на площади 5171,5 м2 по откосам и спланированным поверхностям проектируемой набережной, и восстановление газонов после производства работ на площади 1064 м2, а также восстановление набивных и плиточных покрытий общей площадью 1128 м2 по существующему основанию. Проектной документацией предусмотрено выполнение берегоукрепления 2-х типов: на длине 667,24 м - в виде набережной полуоткосного типа с озелененным откосом; на стрелке острова в районе садика на длине 47,5м - в виде высокой набережной. В створе обїекта на реке предусмотрено строительство спуска № 1, в створе №2 предусмотрено строительство спуска № 2.

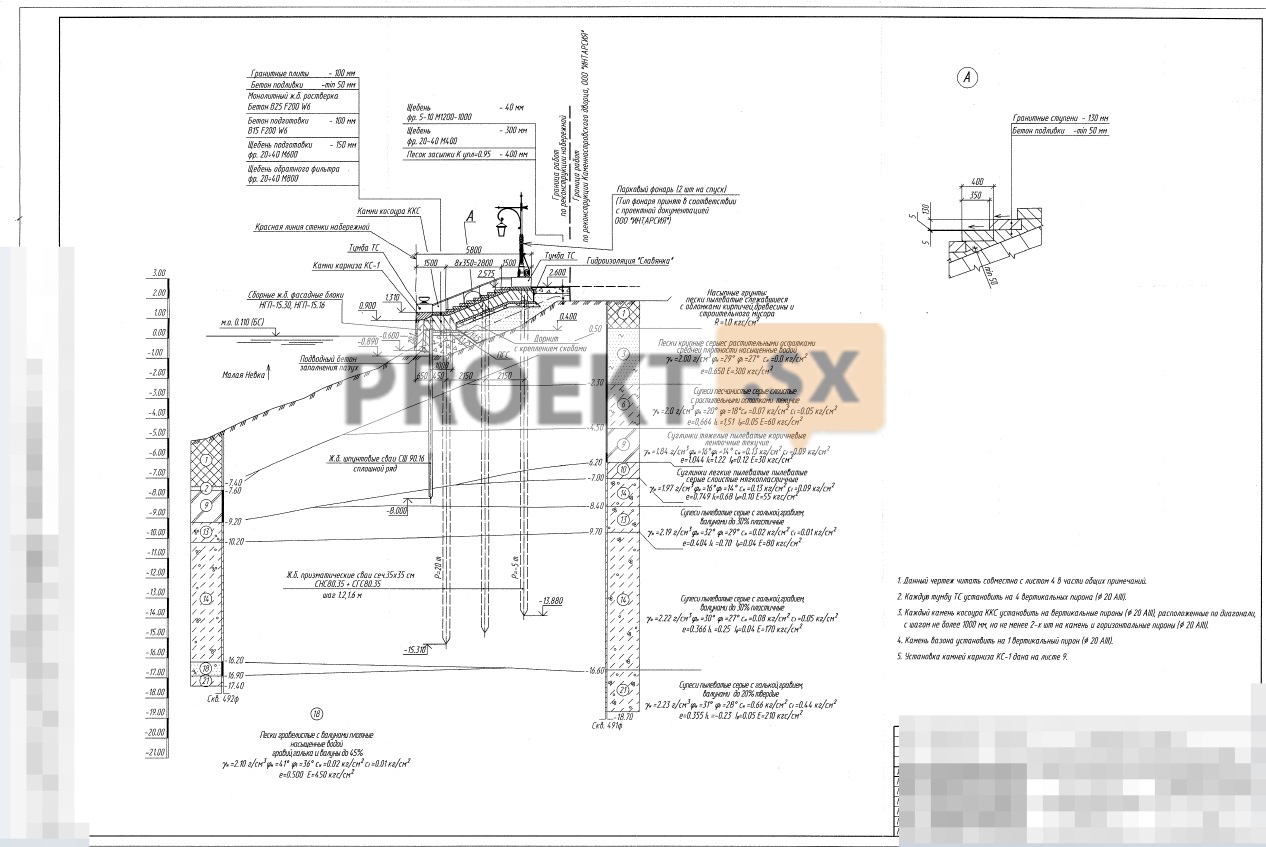

1. Набережная полуоткосного типа представляет собой низкую банкетную стенку на свайном фундаменте с фасадными сборными ж.б. блоками, объединенными со сваями монолитной железобетонной плитой ростверка. Фасадные блоки облицованы гранитом розового цвета. Бетон блоков и плиты ростверка – В25 F200 W6. Свайные фундаменты запроектированы 2-х типов: Тип 1. Передний вертикальный сплошной ряд из железобетонных шпунтовых свай толщиной 16см и два ряда (вертикальный и наклонный 3:1) призматических железобетонных свай сечением 35х35см. Тип 2. Передний вертикальный сплошной ряд из стальных шпунтовых панелей ПШС и задний вертикальный ряд из свай сечением 35х35см (используется в зоне влияния строительно-монтажных работ на здания и сооружения окружающей застройки и на участках стенки набережной, где требуется сохранение зеленых насаждений). В зоне подводного перехода водоводом диаметром 529мм в свайном фундаменте стенки предусмотрен разрыв, перекрытый щитом из железобетонных шпунтовых свай. При этом плита ростверка на длине 16,5м уширена для возможности погружения на этом участке дополнительного ряда свай. Откосы набережной крутизной 1:2,5 отсыпаны песком с укреплением двойным посевом трав по растительному слою и мату Энкамат.

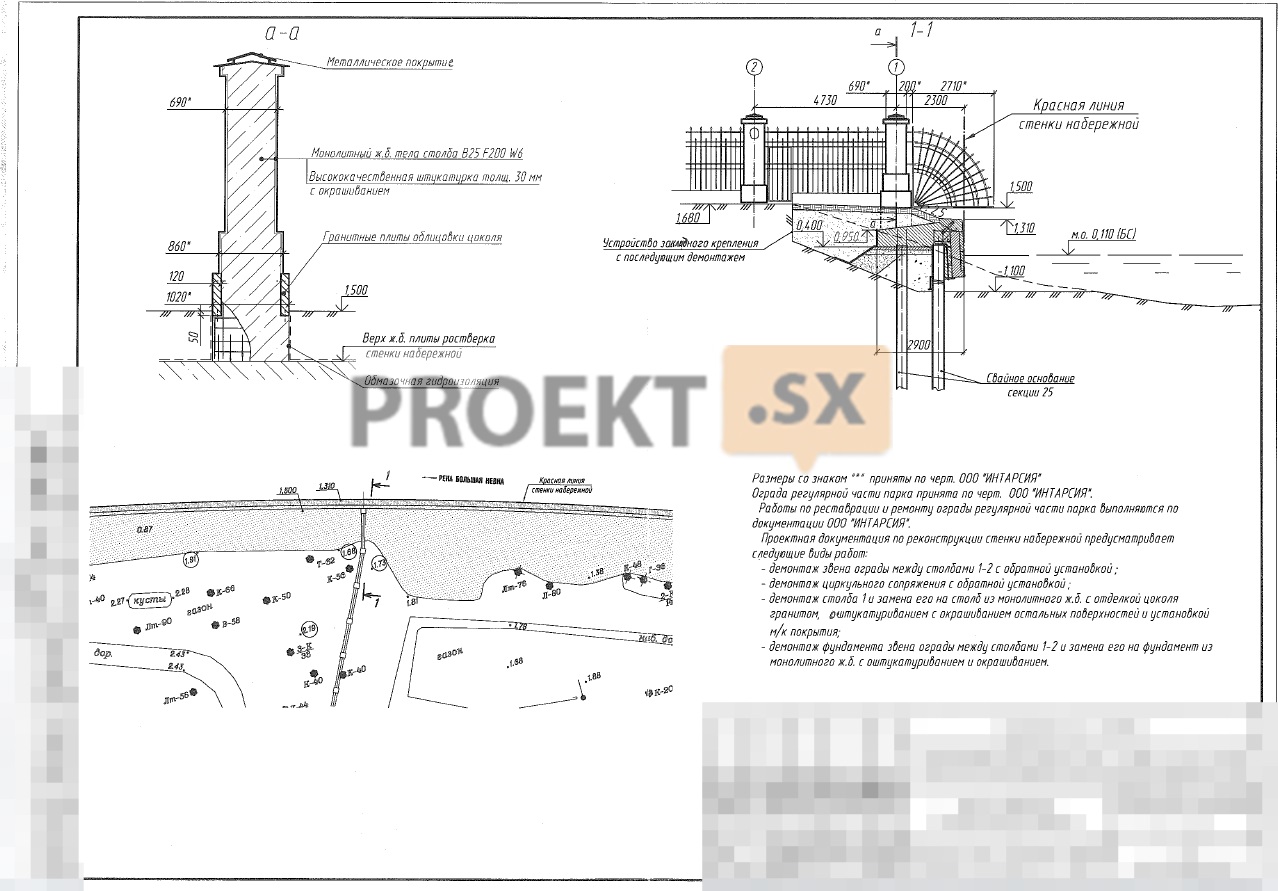

2. Высокая набережная запроектирована на высоком свайном ростверке с облицовкой лицевой поверхности гранитом розового цвета. Камни гранитной облицовки в зоне переменного уровня воды устанавливаются в опалубку, формирую массивную облицовку. В надводной части применена навесная облицовка. Бетон плиты ростверка и стенки – В25 F200 W6. Свайный фундамент: передний вертикальный сплошной ряд из железобетонных шпунтовых свай толщиной 16см длиной и трех вертикальных рядов призматических железобетонных свай сечением 35х35см. Ограждение участка высокой набережной – индивидуальная металлическая решетка. Площадка вдоль ограждения набережной на ширину 5,50 м вымощена гранитными плитами серого цвета. На площадке установлены декоративные вазоны из стали и чугуна. На карнизных камнях набережной предусмотрена установка причальных рымов на усилие 8 т с шагом 25,0 м.

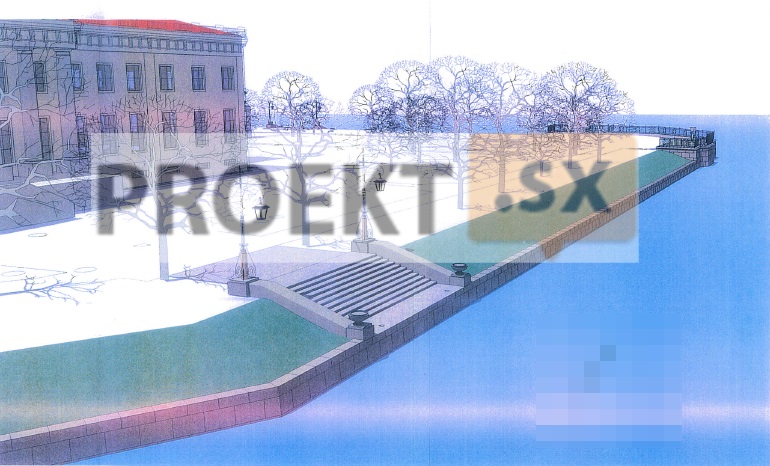

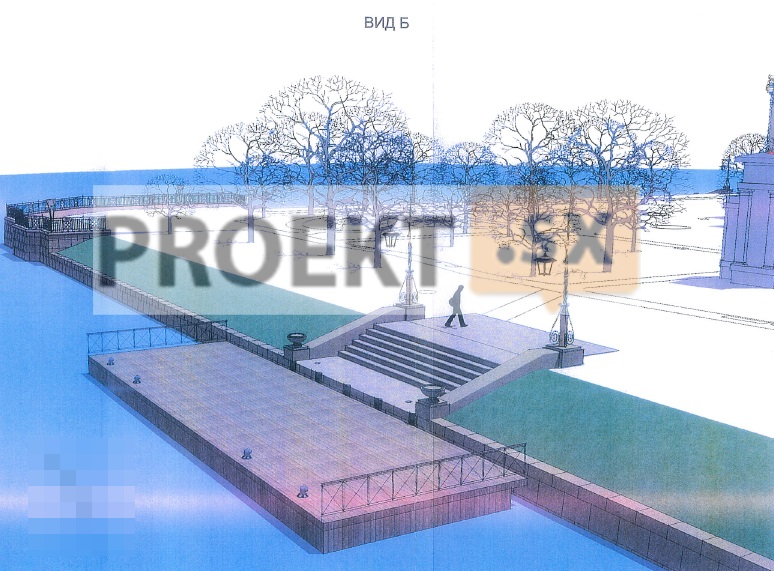

3. Спуски к воде представляют собой гранитные лестницы (цвет гранита серый) на свайных фундаментах с фасадными сборными железобетонными блоками, объединенными со сваями монолитной плитой. Фасадные блоки облицованы гранитом розового цвета. Бетон плит ростверков – В25 F200 W6. Свайные фундаменты: передний вертикальный сплошной ряд из железобетонных шпунтовых свай толщиной 16 см и три вертикальных ряда железобетонных призматических свай сечением 35 х 35 см. Лестницы окаймлены гранитными тетивами. На верхних и нижних площадках спусков устанавливаются гранитные тумбы. На верхних тумбах располагаются светильники, аналогичные светильникам, установленным в парке, на нижних тумбах – гранитные вазоны. Для предотвращения вымывания грунта из-за стенки, предусмотрено устройство двухслойного обратного фильтра из щебня фракции 20-40 и песчано-гравийной смеси. По длине набережная разделена на секции. Между секциями устраиваются деформационные швы, заполняемые 3 слоями Мостопласта и полиуретановым жгутом с последующей разделкой шва с фасада полиуретановой двухкомпонентной герметизирующей мастикой ТЭКТОР-203. Расшивка швов между камнями облицовки и плитами мощения площадки на участке высокой стенки, производится ремонтным составом ЦМИД-3ГШ. Бетонные поверхности, соприкасающиеся с грунтом, покрываются холодной мастикой «Славянка». Стальные шпунтовые панели ПШС изолируются методом окрашивания. Проектной документацией предусмотрены дноуглубительные работы по обеспечению глубины воды у стенки набережной не менее 1,0 м.
