Проект склада 18х64 м

Базовая цена с НДС
Цена со скидкой
Цена $1,150.00
Скидка
Цена $1,150.00
Индекс: 31012201
Документация: Рабочая документация включая сметы
Разделы: Все разделы
Объем данных: 337 МБ
Формат файлов: редактируемые форматы
Проектная документация без смет и результаты инженерных изысканий на строительство склада 18х64 м
Технико-экономические показатели:
Площадь застройки здания, м2: 1239,35
Строительный объем здания, м3: 10713,33
Общая площадь здания, м2: 1281,30
Расчетная площадь здания, м2: 1157,69
Полезная площадь здания, м2: 1218,70
Этажность кол-во: 2
Кол-во этажей: 2
Степень огнестойкости здания: III;
Уровень ответственности здания: нормальный;
Нормативная снеговая нагрузка (II район): 100 кгс/м²;
Нормативная ветровая нагрузка (VI район): 48 кгс/м²;
Нормативная гололедная нагрузка (V район): не менее 20мм;
Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92: минус 19 град,
Сейсмичность площадки строительства: 7 баллов
Всего масса металла: 70176,0 кг

Архитектурные решения.

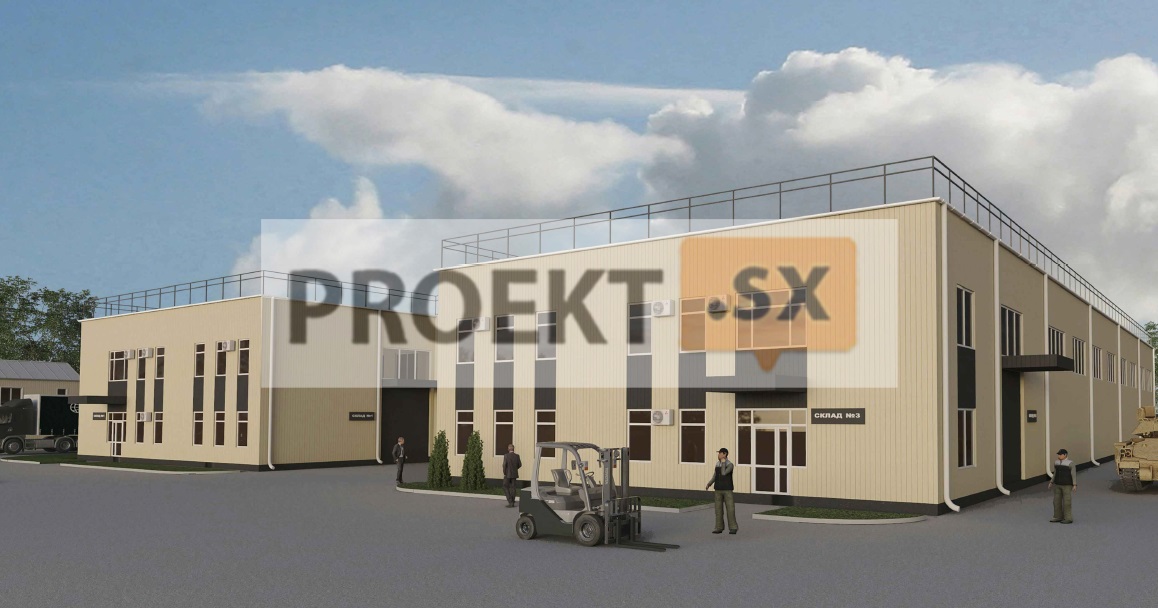

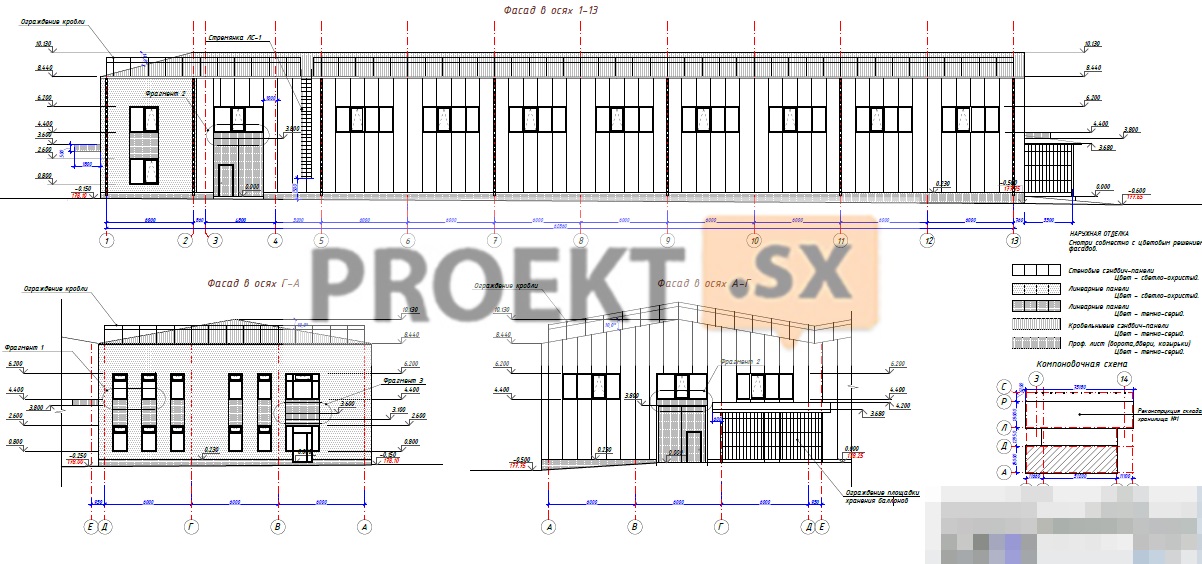

Назначение здания – склад. Количество этажей -2. Высота здания от нижней отметки отмостки до верха ограждения кровли 9,55 м. Высота наземных этажей –1-ый эт.-3,6м; 2 этаж- 3,6м(от пола до пола). Архитектурно-композиционные и функциональные требования к проекту определены заданием на проектирование и нормативными документами. Здание состоит с 2х сейсмических блоков, с пристроенным навесом: Блок №1 (в осях А-Д, 1-2) - отапливаемый, 2-этажный- прямоугольной конфигурации в плане с размерами в осях 18,00х6,00 м. Блок №2 (в осях А-Д, 3-13) - отапливаемый, 1-этажный- прямоугольной конфигурации в плане с размерами в осях 56,00х18,00 м. Навес, пристроенный по оси 13- прямоугольной конфигурации в плане с размерами в осях 3,30х6,95м. Предназначен для хранения баллонов. На первом этаже запроектированы: 1. Склад. 2. Блок помещений административно-бытового назначения; тамбур; вестибюль; лестничная клетка; помещение заведующего складом; помещение рабочих склада; комната уборочного инвентаря; водомерный узел; помещение штабелеров и погрузчиков; санузел;На втором этаже запроектированы: Блок помещений административно- бытового назначения; коридор; серверная; электрощитовая; гардероб персонала «муж.»; душевая «муж.»; санузел «муж.»; гардероб персонала «жен.»; душевая «Жен.»; санузел «Жен.»; комната уборочного инвентаря; помещение приема пищи.

Характеристики основных конструктивных элементов здания.

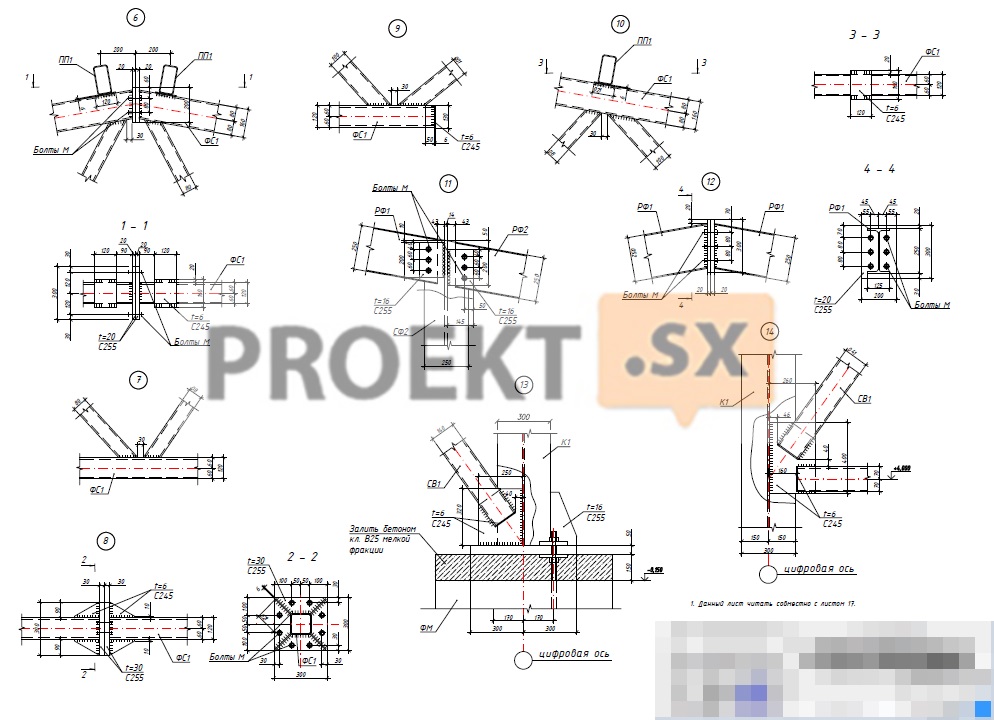

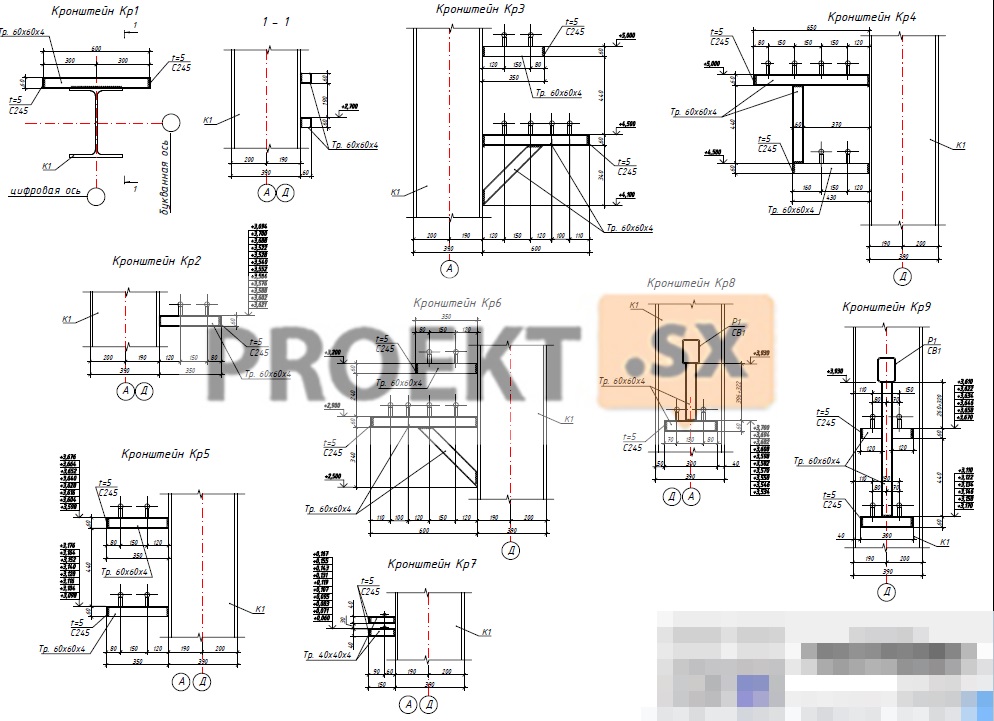

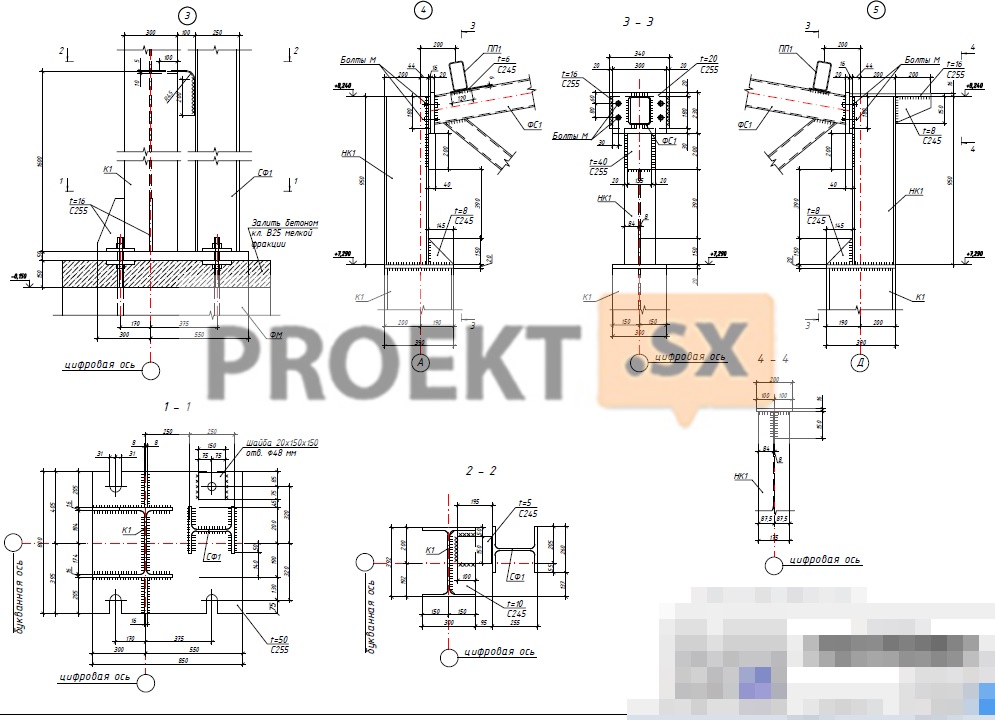

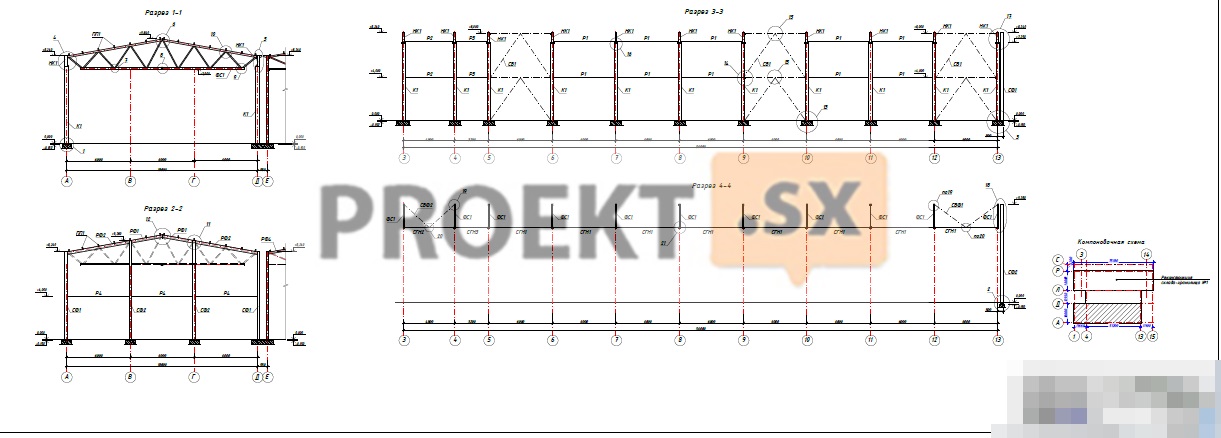

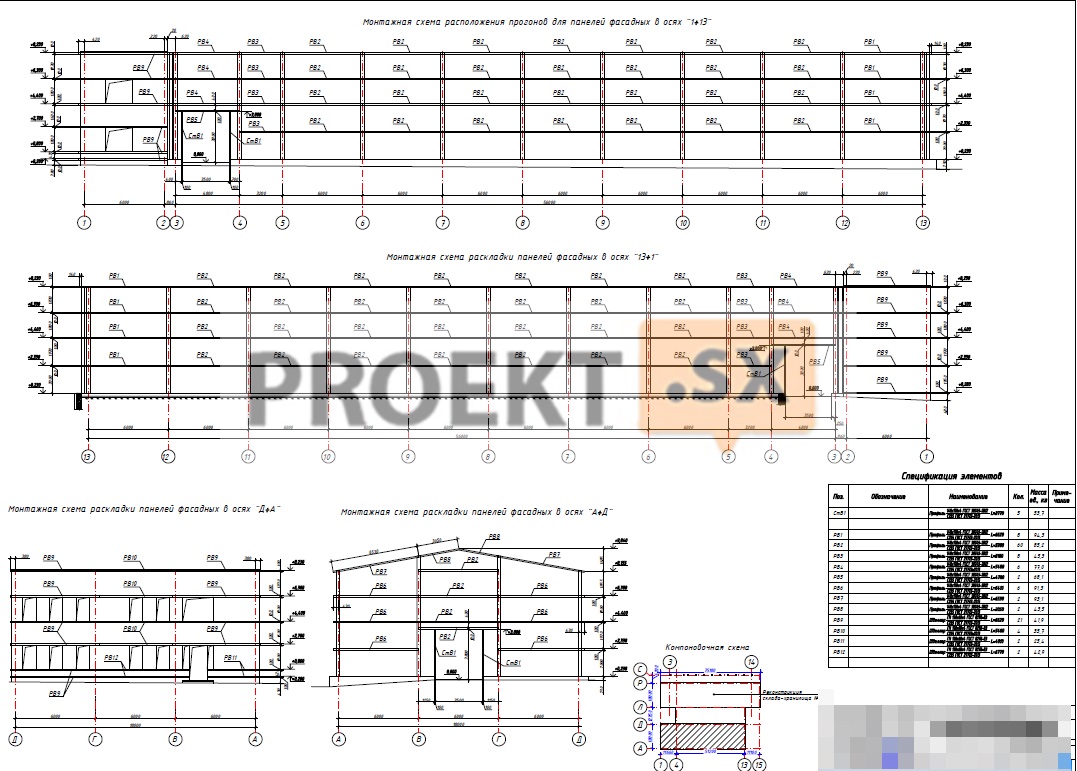

Характеристики основных конструктивных элементов здания. Блок №1 административно-бытовые помещения: Стены- кирпичные, толщиной 380мм из керамического кирпича КР-р-по250х120х65/1Н/100/2.0/75/ГОСТ 530-2012; Перекрытия-железобетонные, монолитные; Кровля. Покрытие- кровельные трехслойные сэндвич-панели ООО «Компания Металл Профиль»; Перегородки- кирпичные толщиной 120мм из кирпича КР-р-по /1НФ/150/2.0/50/ГОСТ 530-2012 на растворе М75 армированные; Водосток – наружный, организованный водоотвод; Блок №2, - складские помещения: Каркас – металлический; Стены - стеновые трехслойные сэндвич-панели ООО «Компания Металл Профиль» толщиной 120мм; Кровля. Покрытие- кровельные трехслойные сэндвич-панели ООО «Компания Металл Профиль»; Водосток – наружный, внутренний, организованный водоотвод; Окна и витражи – мелаллопластиковые, остекление- стеклопакеты однокамерные толщиной 24мм.
