Общие сведения.

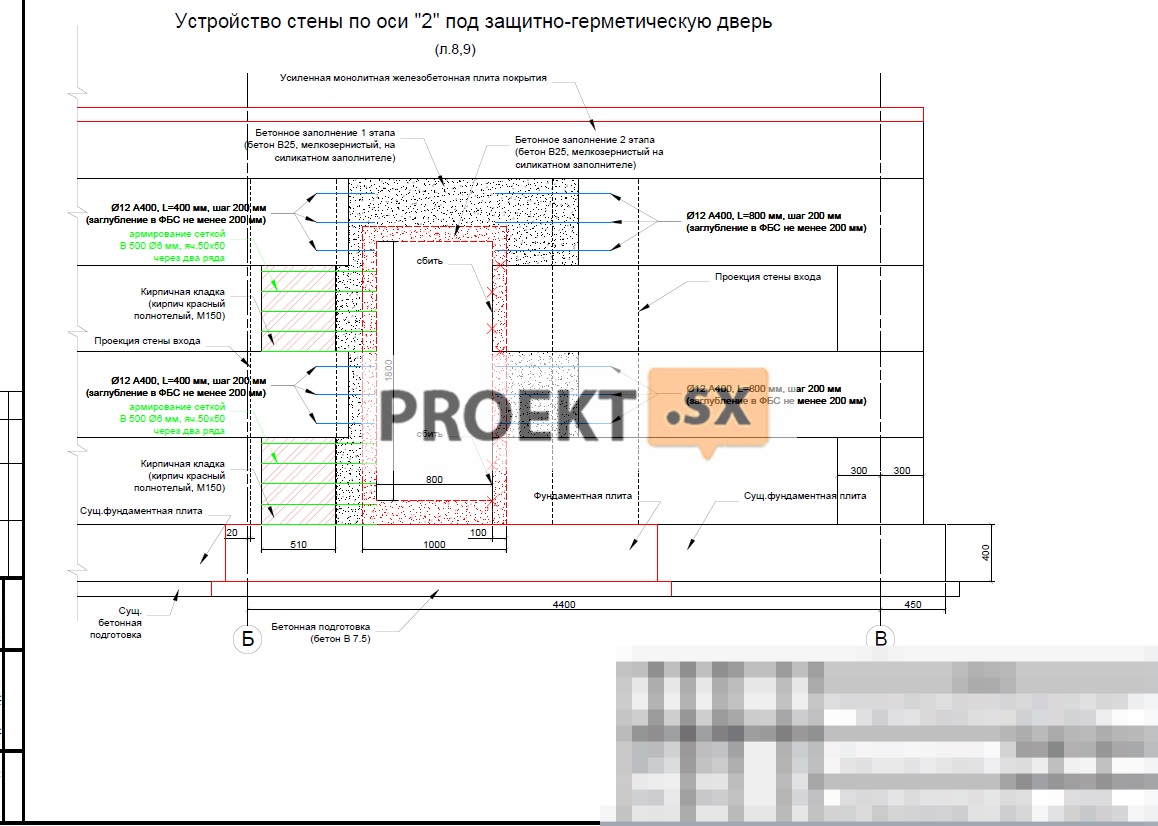

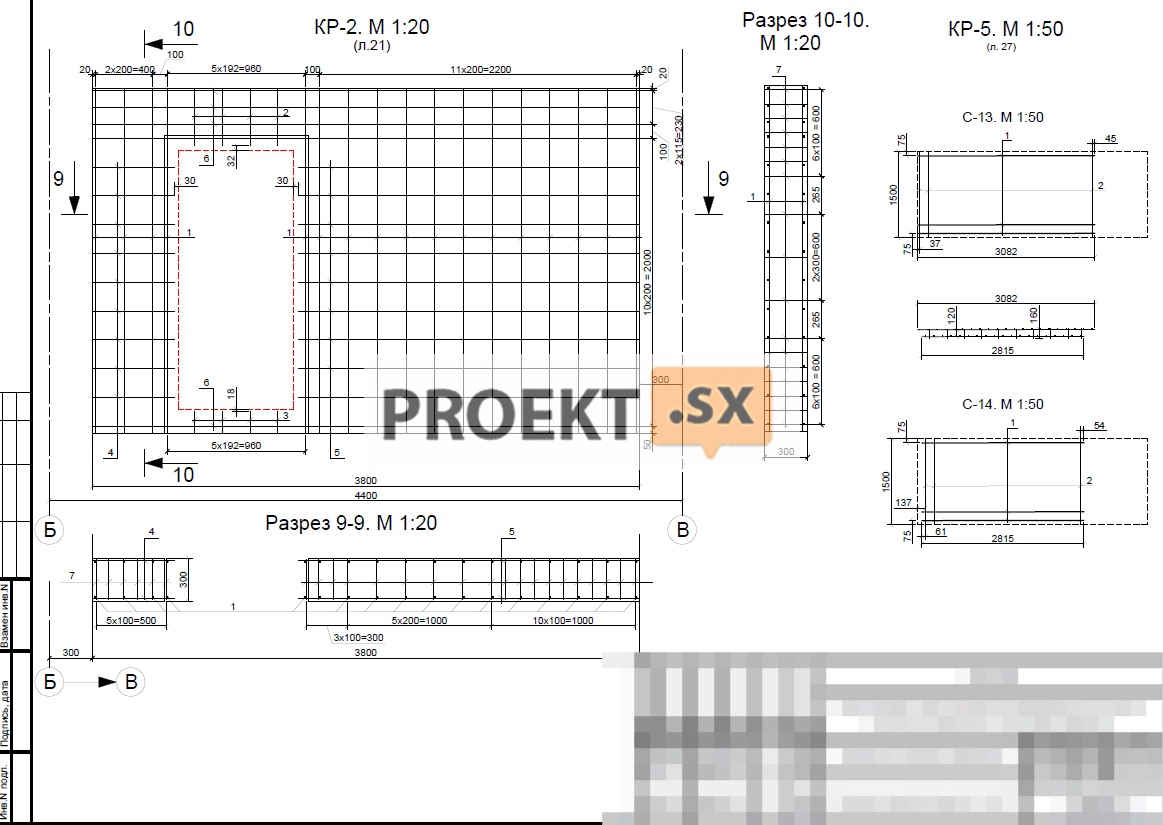

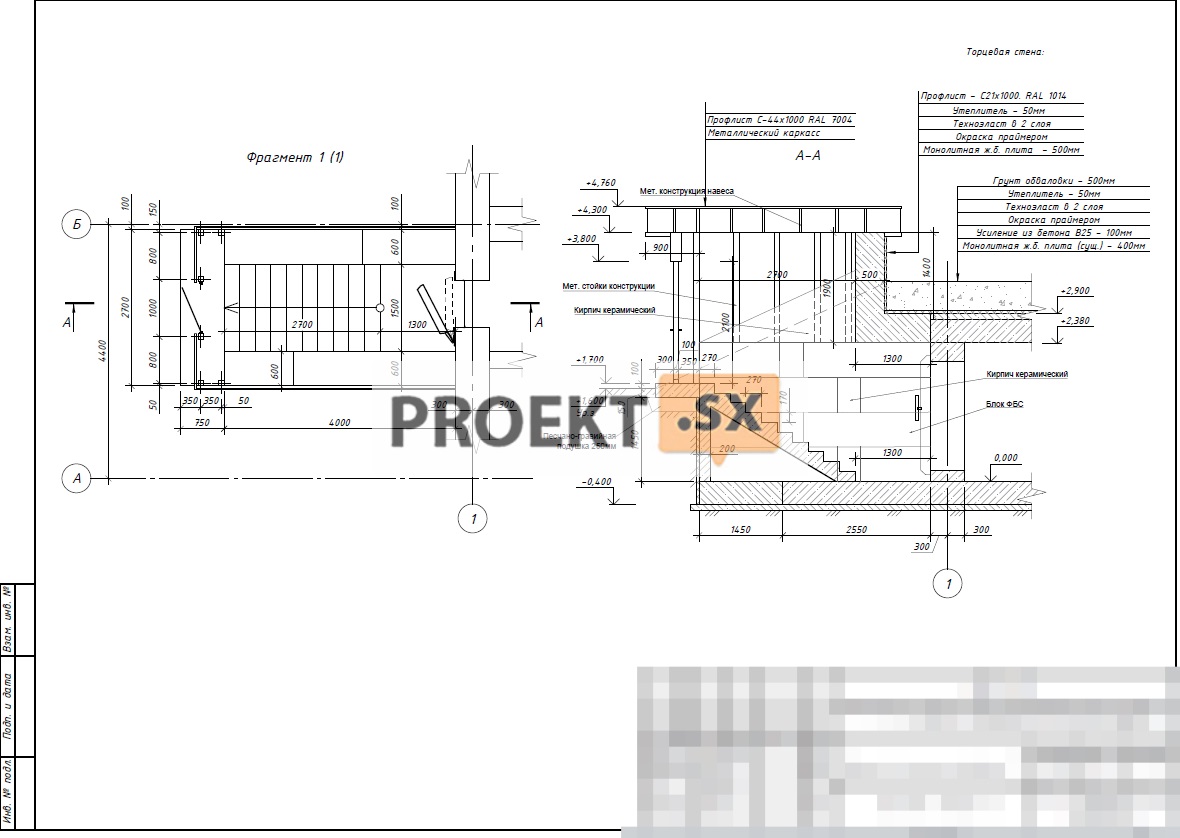

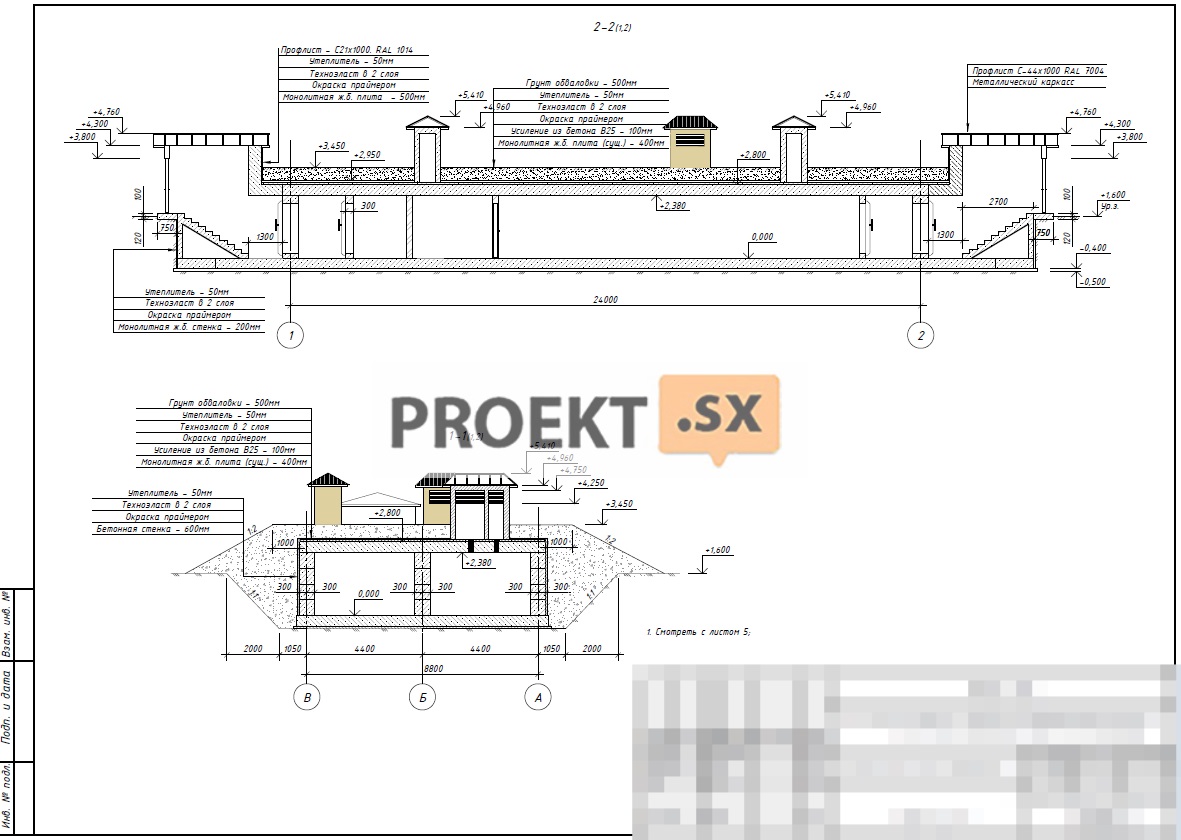

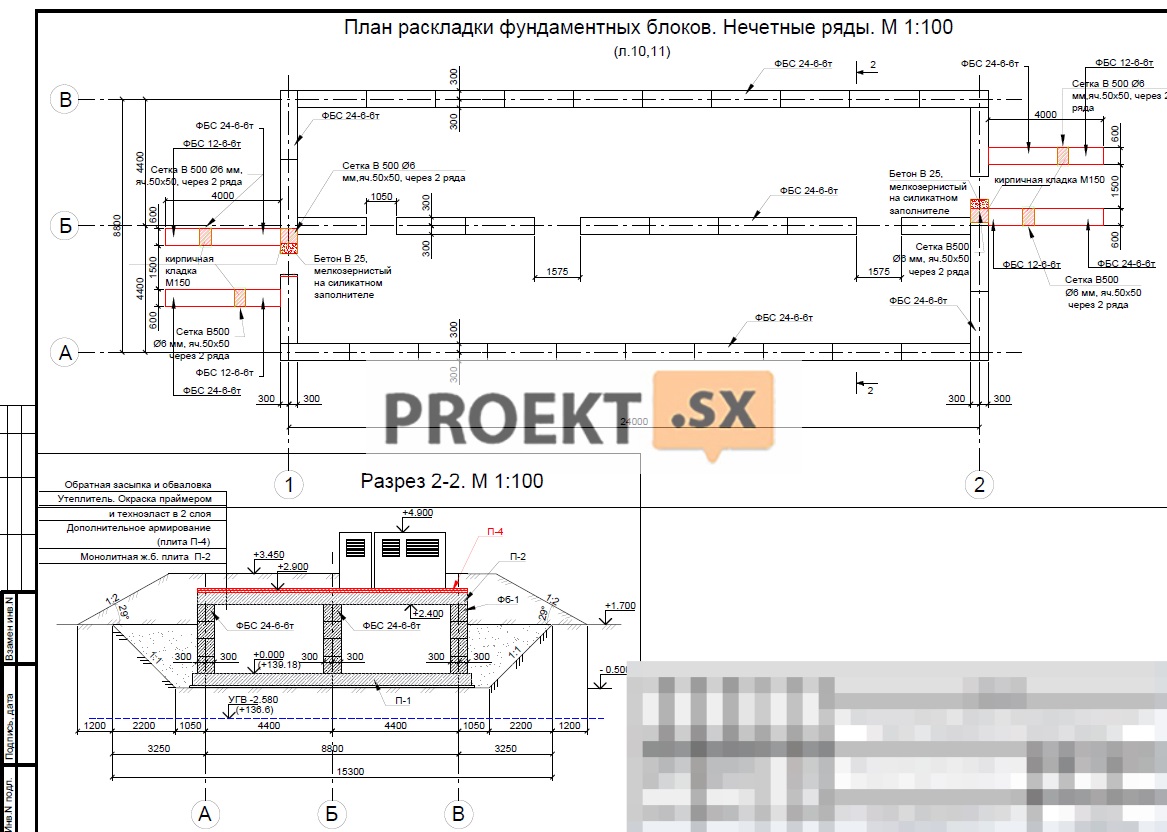

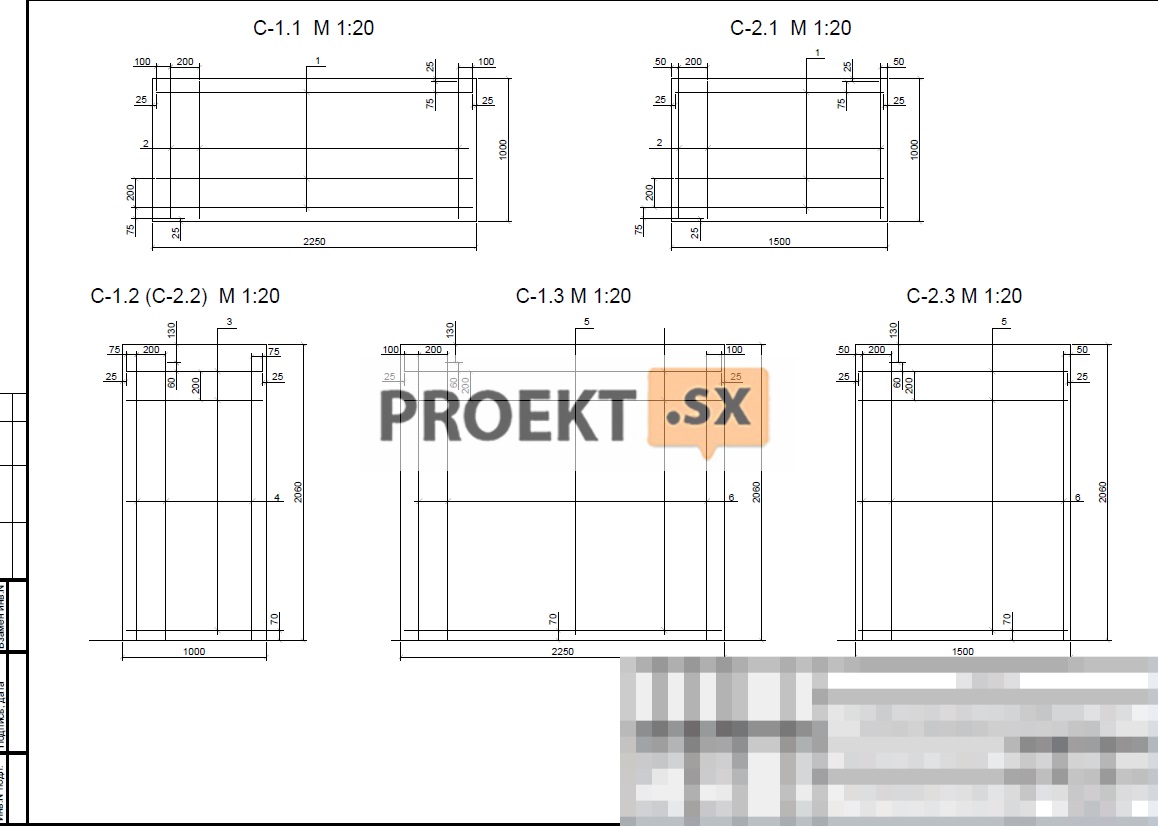

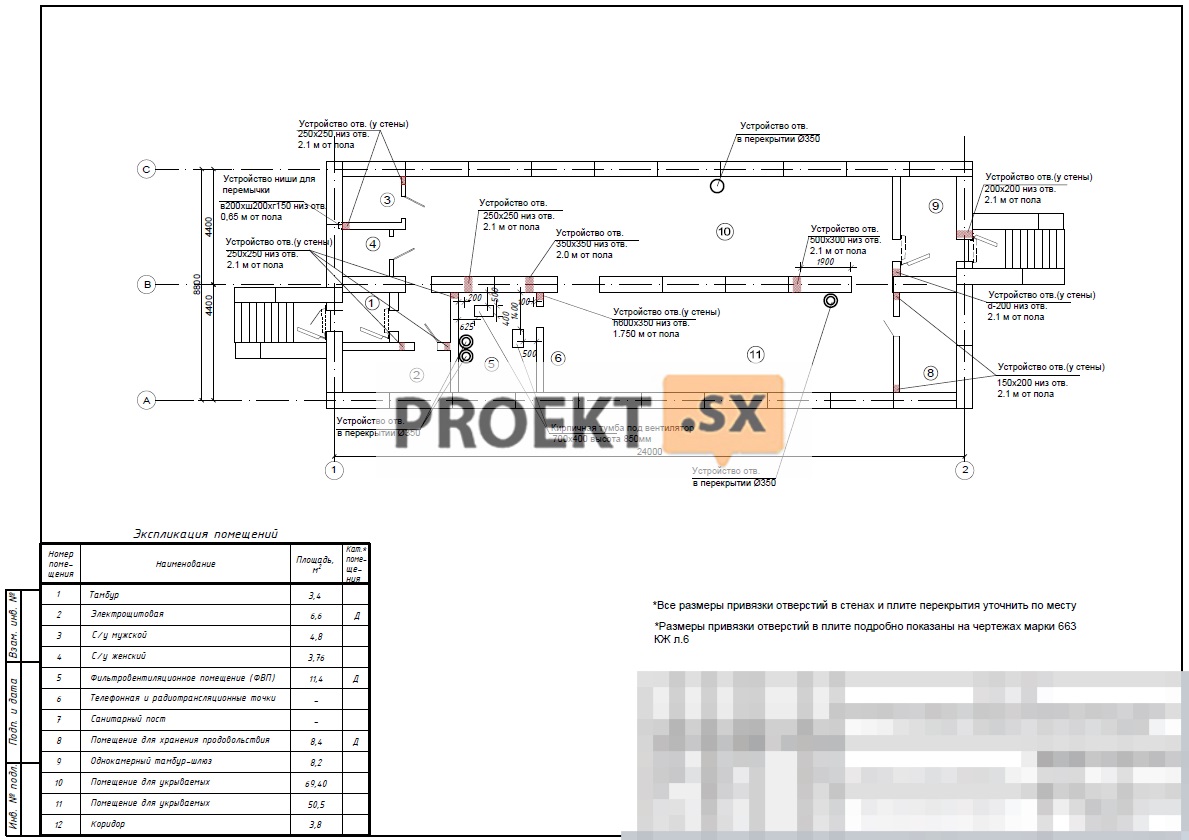

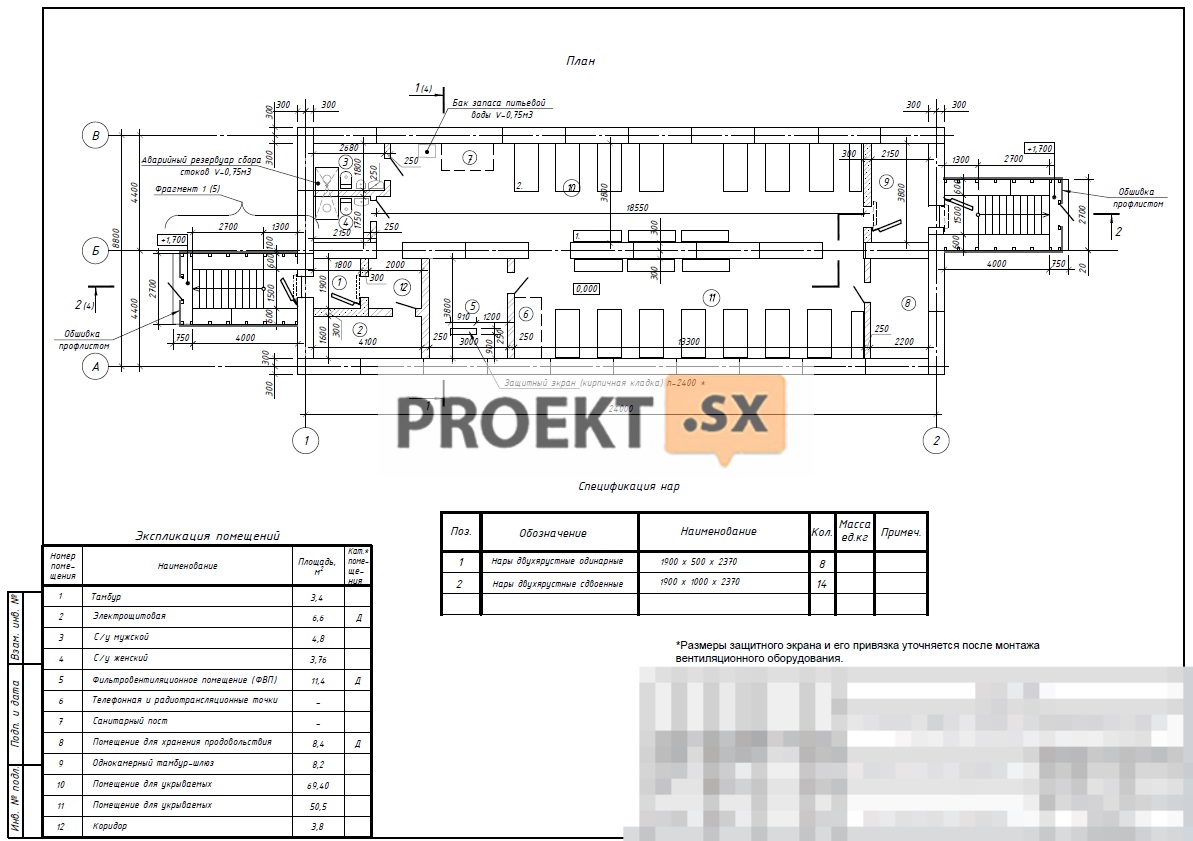

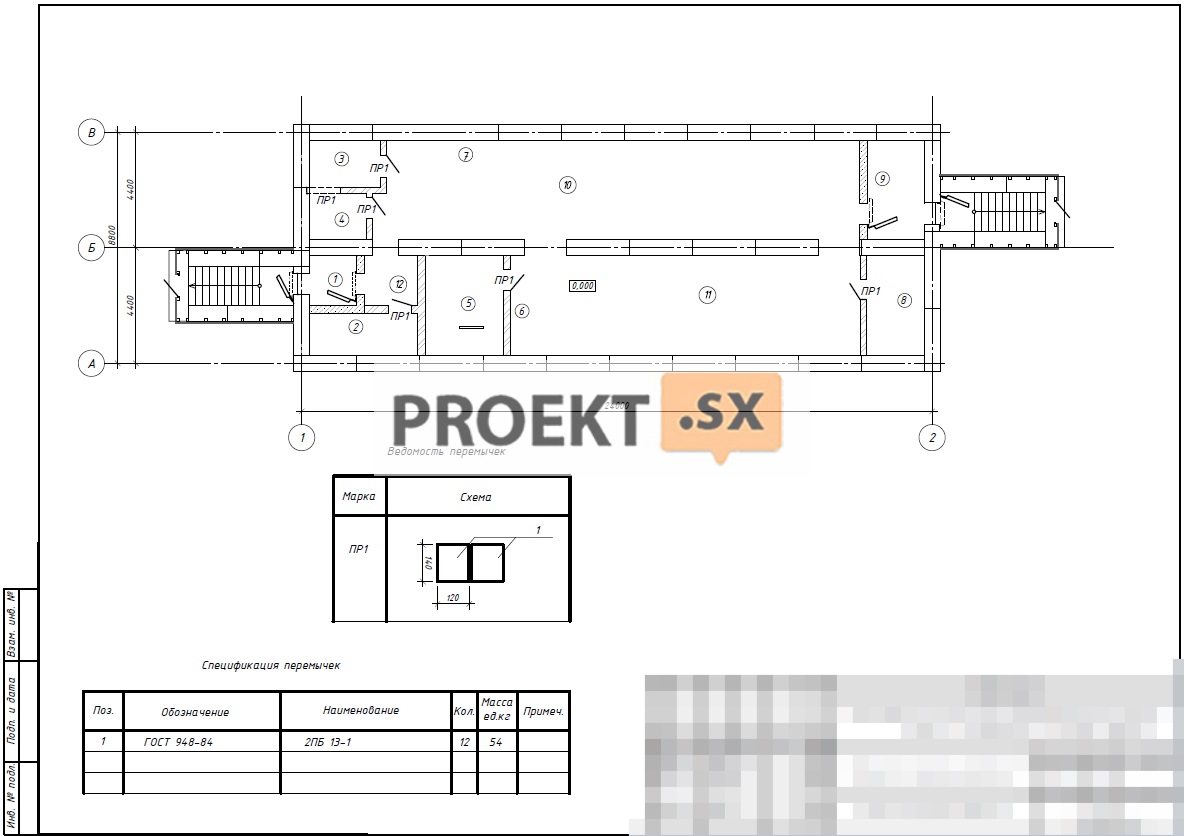

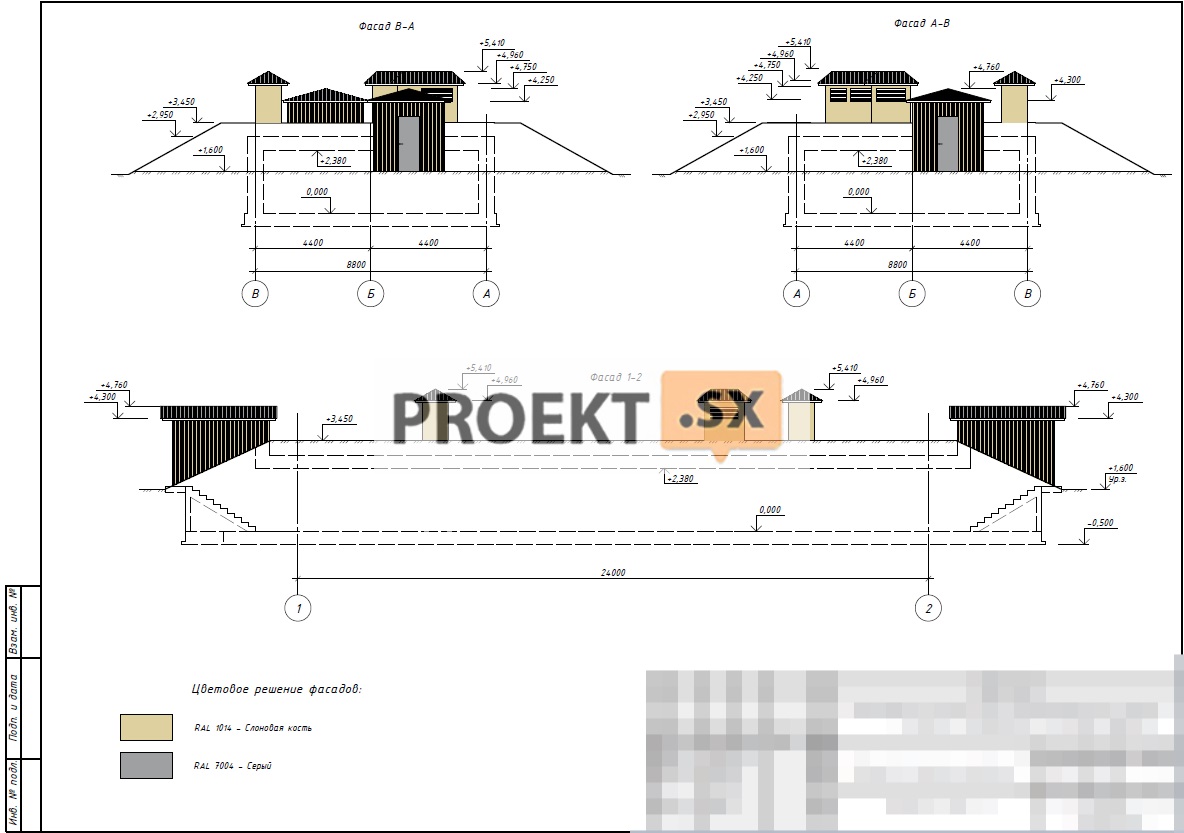

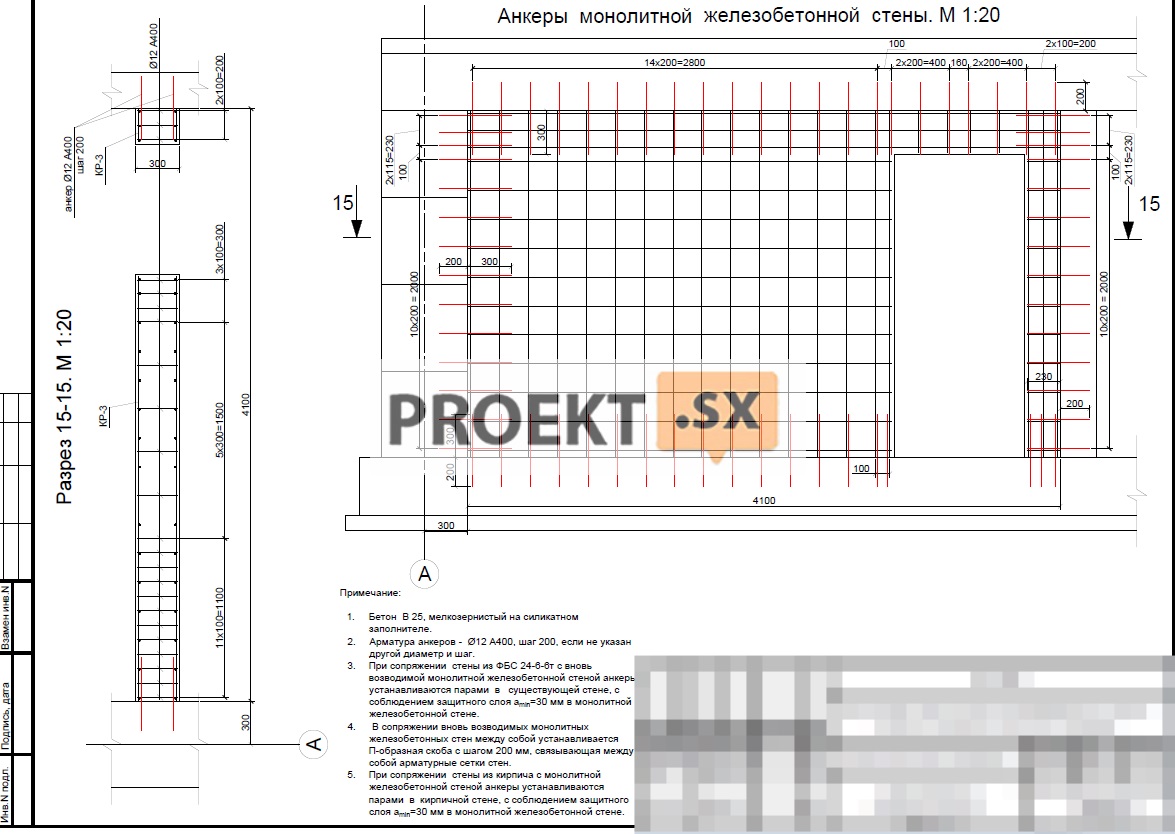

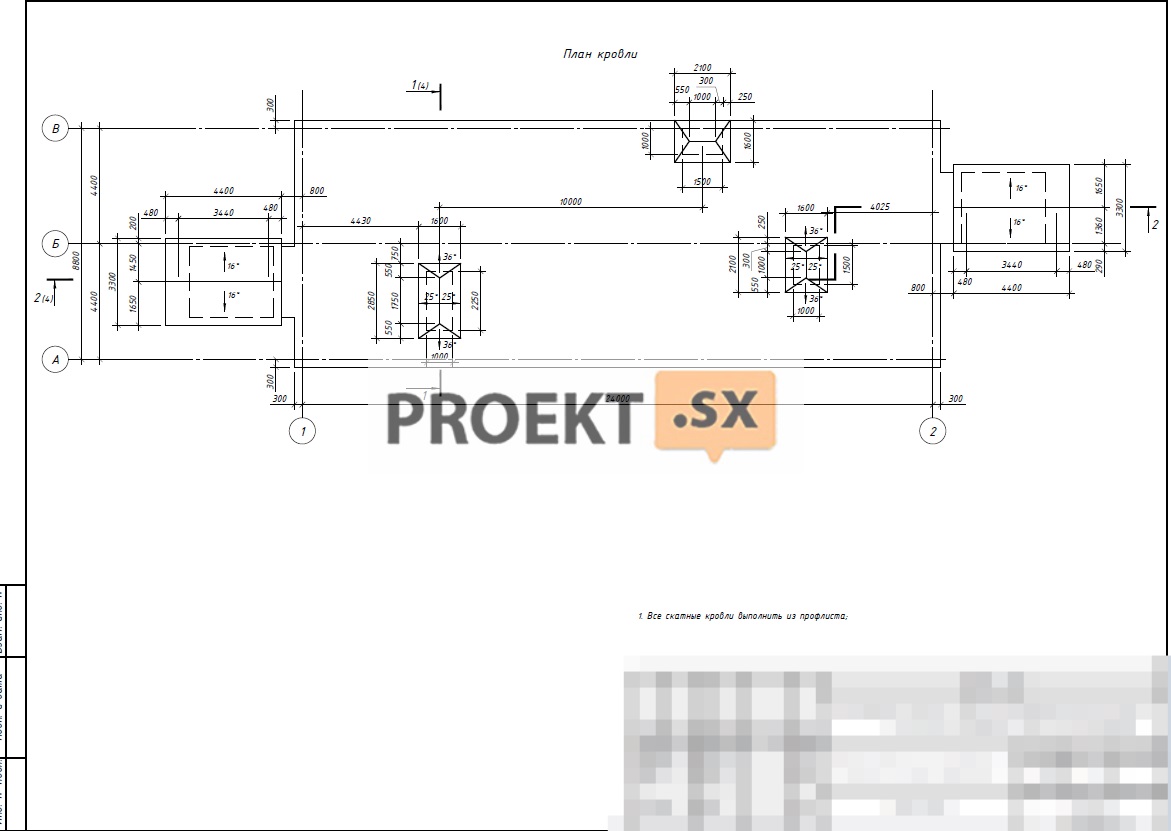

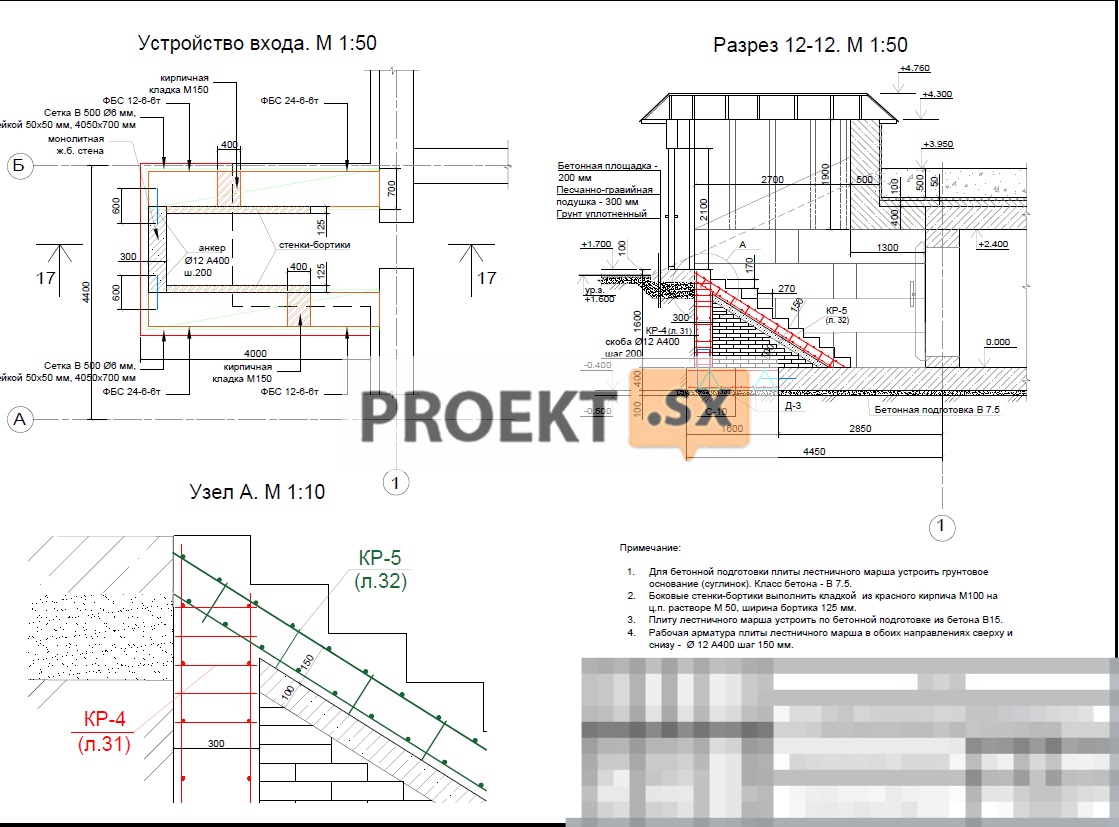

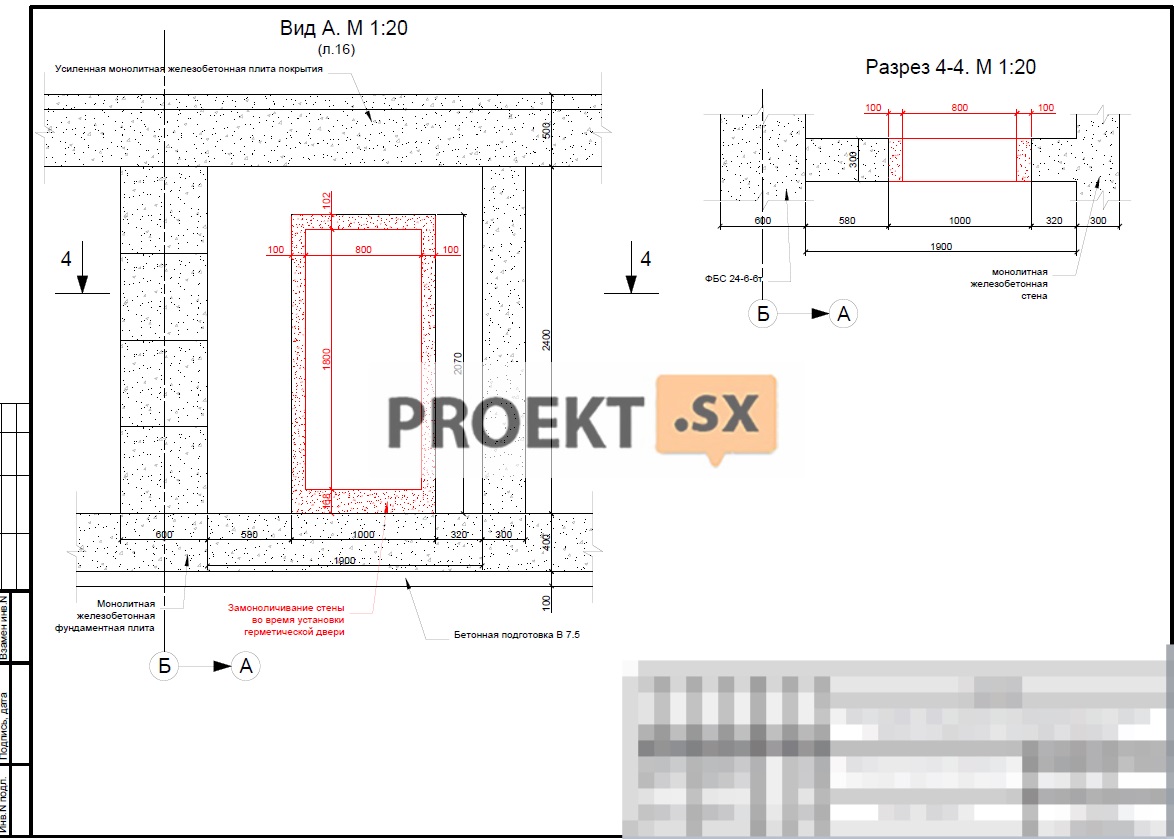

Уровень ответственности здания принят - II. При расчете несущих конструкций и оснований коэффициент надежности по ответственности принят равным 1,0. Степень огнестойкости убежища - I. Расчетная снеговая нагрузка - 180 кг/м2. Особая нагрузка (по тех.заданию) - 10 т/м2 (1 кгс/см2). Классификация убежищ по вместимости относится к средней вместимости (300 чел). По месту расположения относится к отдельно стоящим. Заглубленное. Класс убежища - IV. Убежище представляет собой автономное сооружение, заглубленное на 1.6 м, размещаемое на свободной площадке вне зоны возможных завалов от наземных зданий и сооружений. Согласно СП 88.13330 «Защитные сооружения гражданской обороны» (актуализированная редакция СНиП II-11-77*) в составе убежища предусмотрены помещения для размещения укрываемых, тамбур, однокамерный тамбур-шлюз, санитарные узлы, фильтровентиляционное помещение (ФВП), электрощитовая, помещение для хранения продовольствия, телефонная и радиотрансляционные точки, санитарный пост. Норма площади пола основных помещений в убежище на одного укрываемого принята равной 0,5 м2 при двухъярусном расположении нар. Площадь основных помещений убежища составляет не менее 0,5 м2 х 180 = 90 м2. Высота помещения укрываемых - 2,37 м. В убежище имеется два помещения для укрываемых - 69,4 м2 и 50,5 м2. Основные помещения убежища оборудуются местами для лежания и сидения. Места для лежания приняты размером 0,55x1,8 м, для сидения 0,45х0,45 м на одного человека. Количество мест для лежания - 36, мест для сидения - 144. План расстановки нар см. чертеж 663-АС лист 3. Нары двухярусные одинарные - 8шт. Нары двухярусные сдвоенные -14 шт. Отделка основных и вспомогательных помещений убежища предусмотрена в зависимости от назначения помещений, но не выше улучшенной отделки. Оштукатуривание потолков, стен и перегородок, а также облицовка стен и перегородок керамической плиткой не предусмотрено. Требования к санитарным узлам приняты в соответствии с п. 5.3.2 СП 88.13330 «Защитные сооружения гражданской обороны». Санитарные узлы запроектированы раздельными для мужчин и женщин. Число санитарных приборов принято в соответствии с таблицей 5.4. СП 88.13330. Одна напольная чаша (унитаз) в туалете для женщин и одна раковина. Одна напольная чаша (унитаз), один писсуар, одна раковина в туалете для мужчин. Так же в санитарном узле предусмотрен аварийный резервуар объемом 0,75 м3. Площадь мужского туалета - 4,8 м2 , площадь женского - 3,76 м2. Фильтровентиляционное оборудование размещено в фильтровентиляционном помещении (ФВП), расположенного у наружной стены. Размеры ФВП определенны в зависимости от габаритов оборудования и площади, необходимой для его обслуживания и составляет 11.4 м2. Противопыльные фильтры в системе вентиляции с электроручными вентилятором отделены защитным экраном, исключающим возможность прямого облучения обслуживающего персонала. Толщина защитного экрана и стен, отделяющих противопыльные фильтры от смежных помещений убежища, принята не менее значений, указанных в таблице 5.3. СП 88.13330 и составляет 250 мм. Помещения для хранения продовольствия составляет 8,4 м2. Помещения оборудуются стеллажами. В бетонной подготовке пола помещений для хранения продовольствия предусмотрена сетка из стальной проволоки диаметром 1,5-2,5 мм с размерами ячейки не более 12х12 мм. Электрощитовая располагается вдоль наружной стены по оси "А". В помещении устанавливается вводно-распределительное устройство 0,4 кВ, а также щит автоматического ввода резерва. Помещение имеет площадь 6,6 м2. Место санитарного поста располагается вдоль наружной стены (по оси "В") в помещении для укрываемых площадью 8 м2. Данное расположение санитарного поста не препятствует проходу укрываемых при эвакуации. Радиотрансляционные точки находятся в двух помещениях укрываемых. Телефонная располагается вдоль стены ФВП. Для обеспечения заполнения убежища и одновременной защиты от проникания ударной волны, устроены входы с тамбуром 3,4 м2 и однокамерным тамбуром-шлюзом 8,2 м2.
