Архитектурные и объемно-планировочные решения

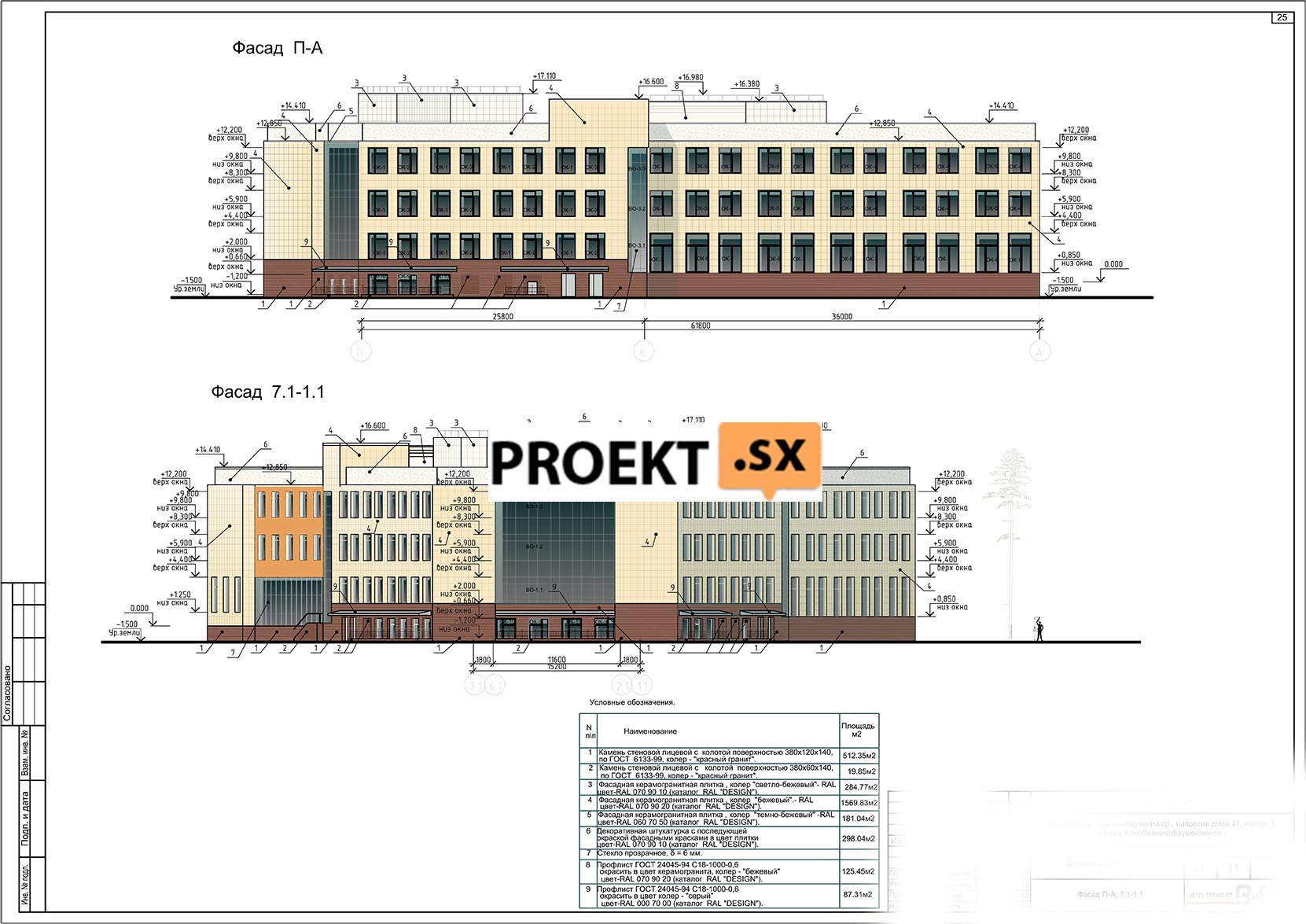

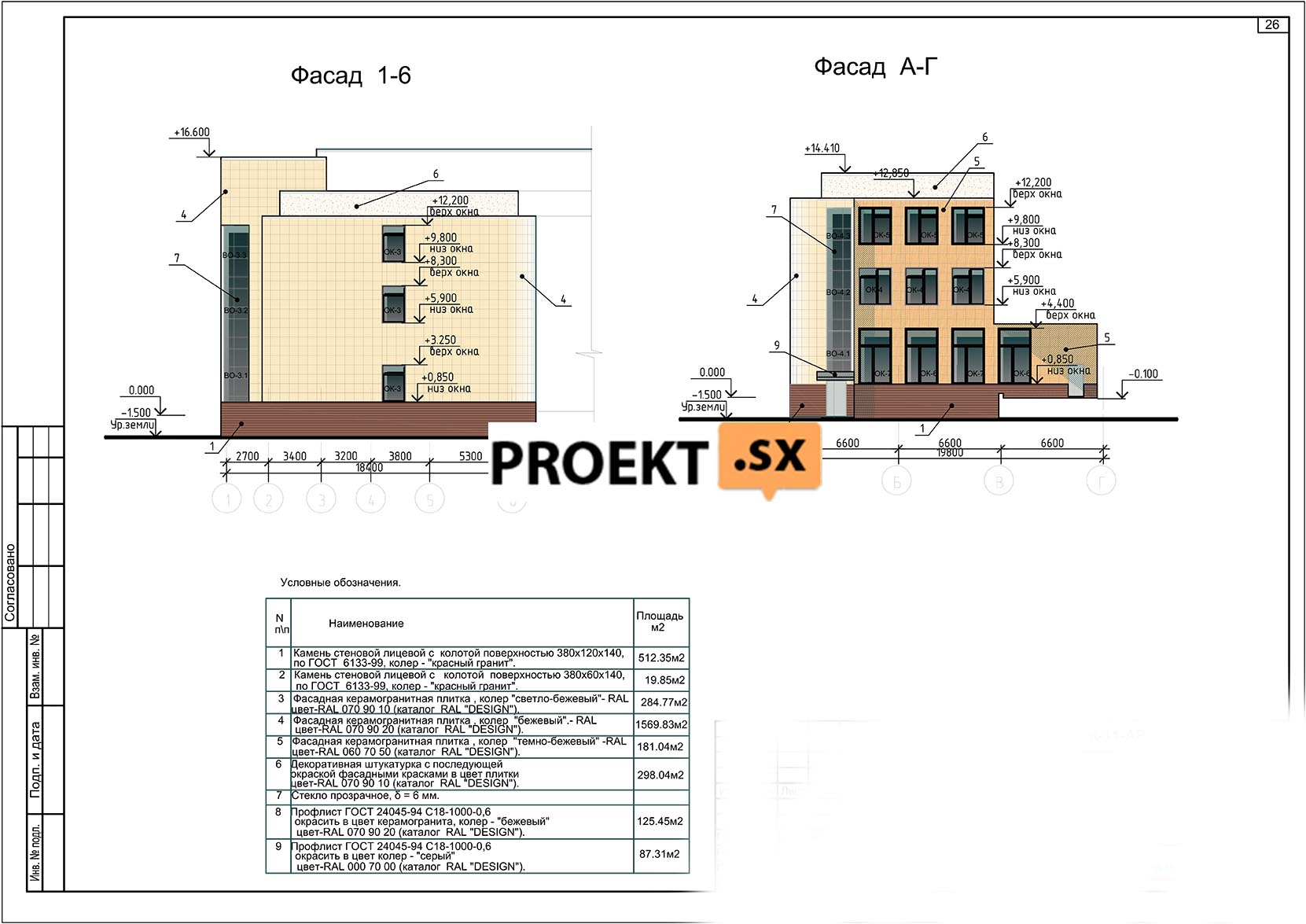

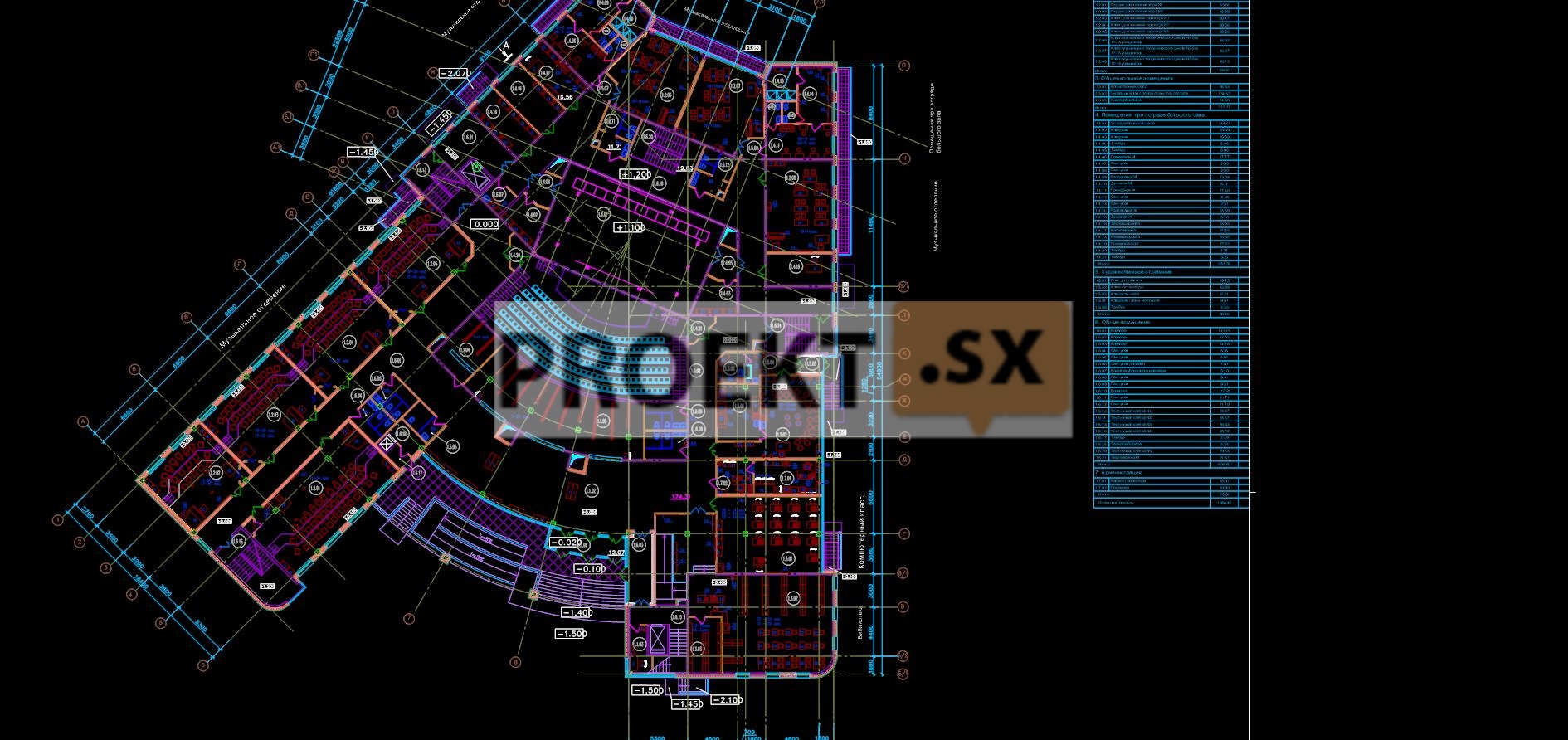

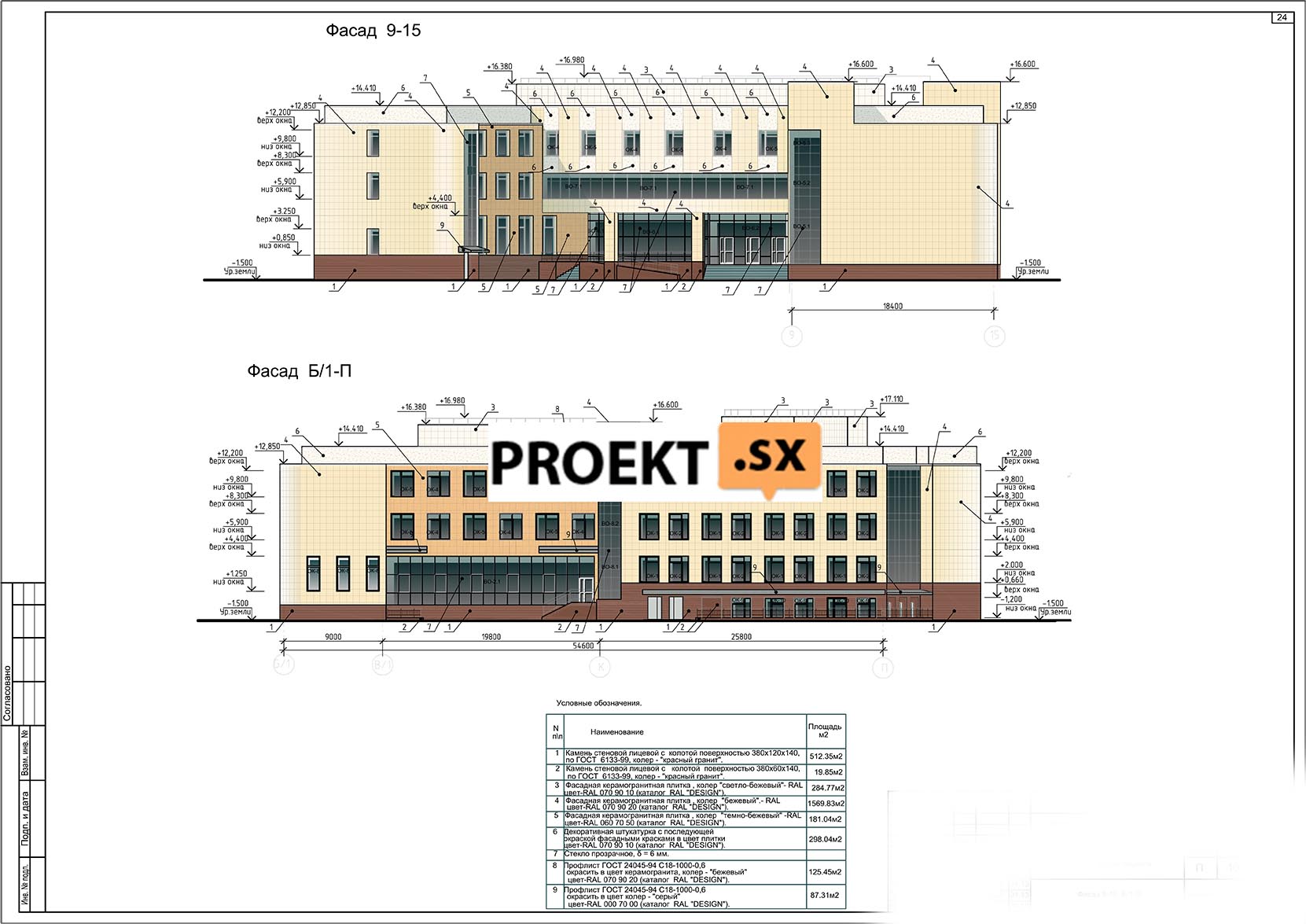

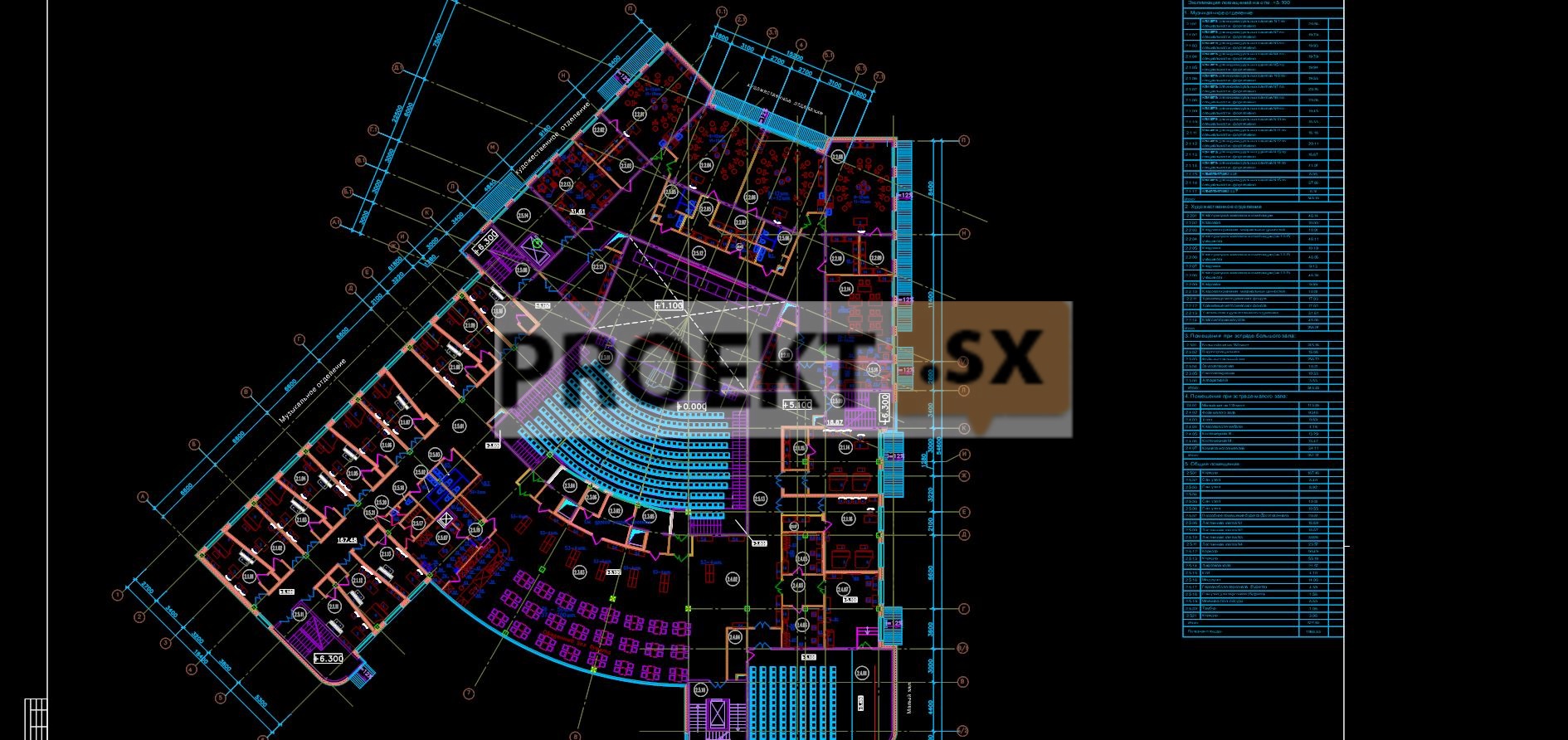

Запроектированное здание детской школы искусств - отдельно стоящее, трапециевидной формы в плане – имеет три надземных и цокольный этажи. Высота основного объема здания от уровня земли до парапета составляет 15,91 м, максимальная высота (до парапета надстройки над сценой) – 18,65 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа в осях А-Л. Цокольный этаж высотой 2,95 м от пола до низа перекрытия предназначен для размещения административных, служебо-бытовых и подсобных помещений, помещений для размещения инженерного оборудования. Частично в уровне цокольного этажа (в осях А-Л) запроектировано техническое подполье высотой 1,75 м от пола до низа перекрытия, предназначенное для прокладки инженерных коммуникаций. На первом этаже высотой 5,10 м в осях А-Л (отм. 0,000) и высотой 3,90 м в осях Л-П (отм.+1,200) запроектированы помещения вестибюльной группы, комплекс помещений большого зала на 350 мест, классы музыкального отделения, помещения для занятий художественного отделения, читальный зал, компьютерный класс, служебно-бытовые и подсобные помещения. На втором этаже высотой 3,90 м предусмотрено размещение комплекса помещений малого зала на 120 мест, второго света и вспомогательных помещений при большом зале, классов для индивидуальных занятий музыкального отделения, классов художественного отделения, комплекса помещений буфета на 100 мест, служебно-бытовых помещений. На третьем этаже высотой 3,90 м запроектированы объемы большого и малого залов, вспомогательные помещения при большом зале, классы для индивидуальных занятий музыкального отделения, классы художественного отделения, служебно-бытовые помещения. Для вертикальной связи между этажами предусмотрены 4 лестничные клетки Л1 имеющие выход на улицу, 2 грузо-пассажирских лифта г/п 1000 кг, подъемник г/п 100 кг. Покрытие – плоское, совмещенное, с организованным внутренним водостоком. Кровля – из рулонных материалов, На уровне кровли запроектированы надстройки для размещения венткамер, оборудования для сцены, машинных помещений лифтов и выходов на кровлю. Перегородки – из пустотелого кирпича, оштукатуренные с двух сторон, в помещениях с влажным режимом, в помещениях для музыкальных занятий, в подвальном этаже – из полнотелого кирпича. Заполнение оконных проемов – оконные металлопластиковые блоки с двухкамерными энергоэффективными стеклопакетами, витражные конструкции. Внутренняя отделка помещений – в соответствии с их функциональным и технологическим назначением, из сертифицированных материалов. Отделка фасадов здания: Цоколь (до низа окон первого этажа) – облицовка искусственным бетонным камнем с колотой поверхностью; надземные этажи – облицовочная керамогранитная плитка по металлическому каркасу с заполнением минераловатными плитами; на уровне парапета - декоративная штукатурка, окрашенная фасадными красками. Над входами в здание запроектированы козырьки. Облицовка поверхности крылец и пандусов – тротуарный камень с шероховатрой поверхностью, не допусающей скольжения при намокании. Предусмотрены мероприятия для обеспечения условий жизнедеятельности МГН: Запроектированы пандусы у входов в здание; санузлы, оборудованные для МГН; лифты, обеспечивающие возможность транспортировки людей в колясках; ширина входных дверей и габариты тамбуров имеют нормируемые размеры;

 Конструктивные и объемно-планировочные решения

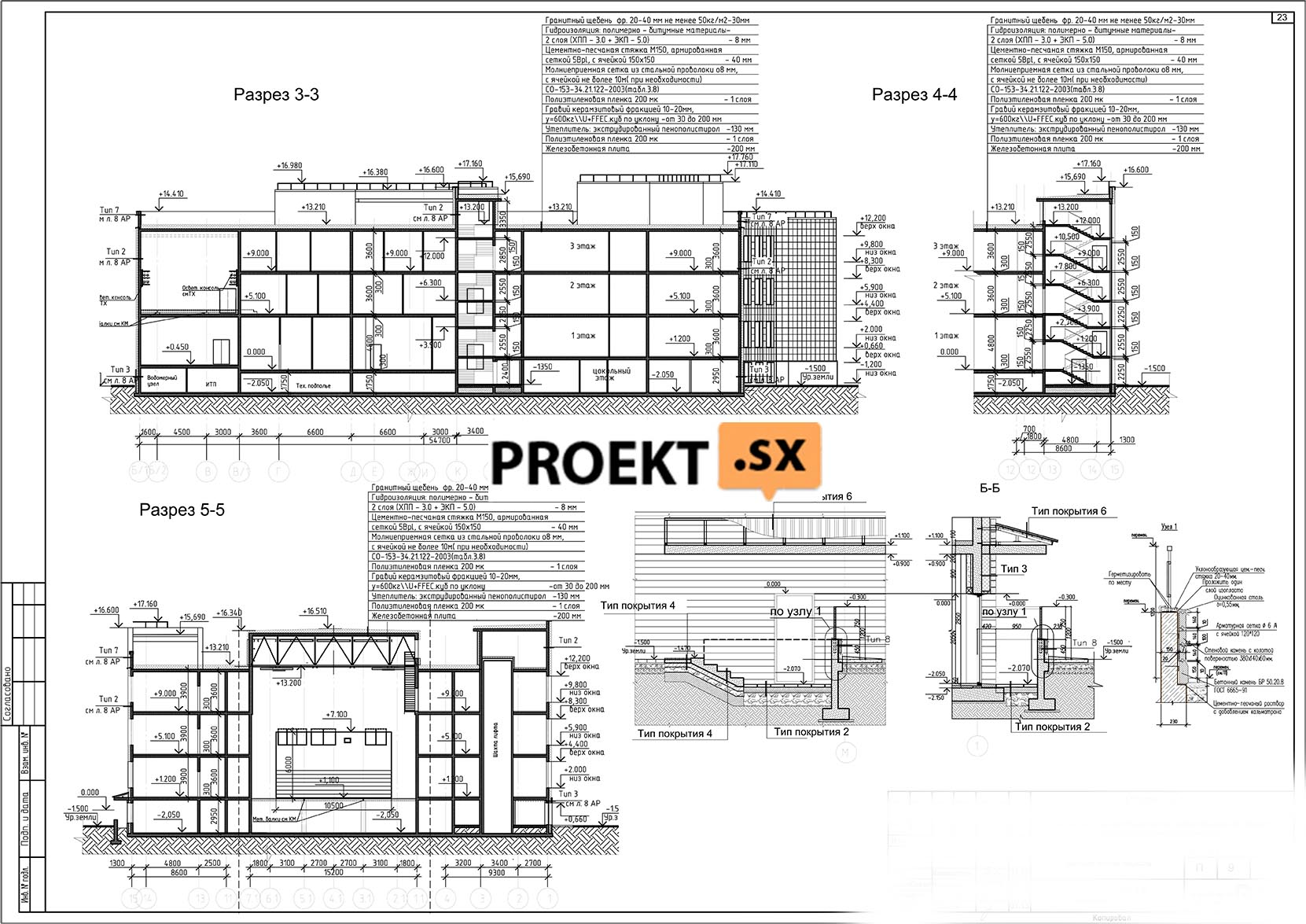

Конструктивная схема здания – каркасно-стеновая. Все несущие конструкции - из монолитного железобетона. Бетон В25, W4, F75 (в цокольном этаже – В25, W6, F150), рабочая арматура А400 и А240. Несущие наружные стены – из монолитного железобетона толщиной 200 мм, с внешним утеплением и отделкой навесной фасадной системой, состоящей из керамогранитных плит и каркаса. Каркас - с креплением к железобетонным стенам кронштейнами, утеплитель – с креплением к железобетону тарельчатыми дюбелями. Принятая в проектной документации система навесного вентилируемого фасада будет рассчитана и разработана на стадии «рабочая документация» в соответствии с действующим техническим свидетельством Министерства регионального развития РФ. Ненесущие наружные стены – с поэтажным опиранием на балки перекрытий, запроектированы из кирпича 1НФ/150/1.4/35 толщиной 250 мм с наружным утеплением и отделкой навесной фасадной системой. Наружные стены цокольного этажа - из монолитного железобетона толщиной 200 мм с внешним утеплением слоем «Rockwool» (ниже отмостки - слоем пеноплекса) и с облицовкой бетонным камнем. Внутренние стены - из монолитного железобетона толщиной 200 и 160 мм. Колонны – из монолитного железобетона сечением 400х400 и 400х600 мм. Балки – из монолитного железобетона сечением 400х600, 200х400, 400х900 мм (h с учётом толщины плиты). Перекрытия и покрытие - неразрезные плиты из монолитного железобетона толщиной 200 мм с опиранием на балки и стены. Перекрытие амфитеатра зрительного зала – плита из монолитного железобетона толщиной 200 мм с уклоном. Покрытие зрительного зала – плита из монолитного железобетона толщиной 175 мм по несъёмной опалубке из профилированного настила Н114-750-1.0 с опиранием на стальные фермы и железобетонные стены. Фермы покрытия – с параллельными поясами, пролётом 17,7-24,80 м, высотой 1,8 м, с шагом 3,85 м, по длине - составные, с шарнирным опиранием верхними поясами на железобетонные стены. Фермы запроектированы из стальных замкнутых гнуто-сварных профилей. Сталь С345 (пояса) и С255 (решётка). Распорки покрытия из стальных замкнутых гнуто-сварных профилей запроектированы по нижним поясам ферм. Элементы лестниц – из монолитного железобетона. Шахты лифтов - монолитные железобетонные, с толщиной стенок 140 мм (160 мм в цокольном этаже). Пространственная жёсткость и устойчивость обеспечена коробчатой конструкцией цокольного этажа, жёстким сопряжением всех элементов остова и совместной работой каркаса и несущих стен с жёсткими дисками монолитных перекрытий. Уровень ответственности здания – второй (нормальный). Расчётный срок службы здания принят не менее 50 лет. Расчёты конструкций здания выполнены в конечно-элементной модели на сертифицированном программном комплексе «SCAD» v.11.5 и «КРОСС» в пространственной модели с учётом совместной работы основания, фундаментов и здания. Огнестойкость железобетонных конструкций обеспечена за счёт устройства нормируемой величины защитного слоя бетона до оси рабочей арматуры, стальные конструкции защищаются окрасочным составом. Огнестойкость стальных конструкций покрытия зала обеспечена вторичной защитой. За отметку 0,000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 27.50. Фундамент разработан на основании инженерно - геологических изысканий. Фундамент - плита на естественном основании из монолитного железобетона толщиной 500 мм. Бетон В25, W6, F150, рабочая арматура А400 и А240. Абсолютная отметка низа фундамента - 24.85. Давление под подошвой фундамента - 0,725 кгс/см2. Основание фундамента – суглинки лёгкие песчанистые полутвёрдые (ИГЭ-2) с е=0,479, Е=140 кгс/см2, φII=26°, IL=0,19 и супеси пылеватые пластичные (ИГЭ-3) с е=0,387, Е=120 кгс/см2, φII=26°, IL=0,34. Расчётное сопротивление грунта в основании фундаментов – 7,1 кгс/см2. Подготовка под фундаментами - слой монолитного бетона В10 толщиной 100 мм по слою песка со щебнем толщиной 300 мм. Максимальный уровень грунтовых вод – у поверхности земли. Грунтовые воды слабоагрессивны по содержанию агрессивной углекислоты и водородному показателю по отношению к бетону нормальной проницаемости. Защита здания от грунтовых вод и сырости: дренаж; устройство подземных конструкций из бетона W6; замкнутый контур рулонной гидроизоляции под фундаментом и по наружным стенам цокольного этажа. Ожидаемая максимальная расчётная осадка фундамента - 7,46 см, относительная разность осадок - 0,001, максимальное горизонтальное перемещение верха здания – 0,9 см. Здание запроектировано без негативного влияния на окружающую застройку. В проектной документации предусмотрено ограждение территории. Ограждение – сетчатое, стойки – из замкнутых стальных профилей с шагом 2,5 м. Фундаменты ограждения – столбчатые диаметром 400 мм. Бетон В15, F75, W6, арматура класса А400.
