Проект гаража 18*12

Базовая цена с НДС
Цена со скидкой
Цена $615.00
Скидка
Цена $615.00
Индекс: 25101900
Документация: Рабочая документация
Разделы: АР, АПС, ГП, КЖ, КМ, ЭН, ЭО, ЭС
Объем данных: 63 МБ
Формат файлов: *.pdf
Рабочая документация на строительство гаража для грузовых автомобилей (18*12 м).
Технико-экономические показатели
Вместимость гаража: 3 автомобиля.
Площадь помещения для хранения автомобилей 1, м2: 61,05
Площадь помещения для хранения автомобилей 2, м2: 133,28
Площадь вспомогательного помещения 1, м2: 4,64
Площадь вспомогательного помещения 2, м2: 4,63
Площадь вспомогательного помещения 3, м2: 4,72

Общие сведения.

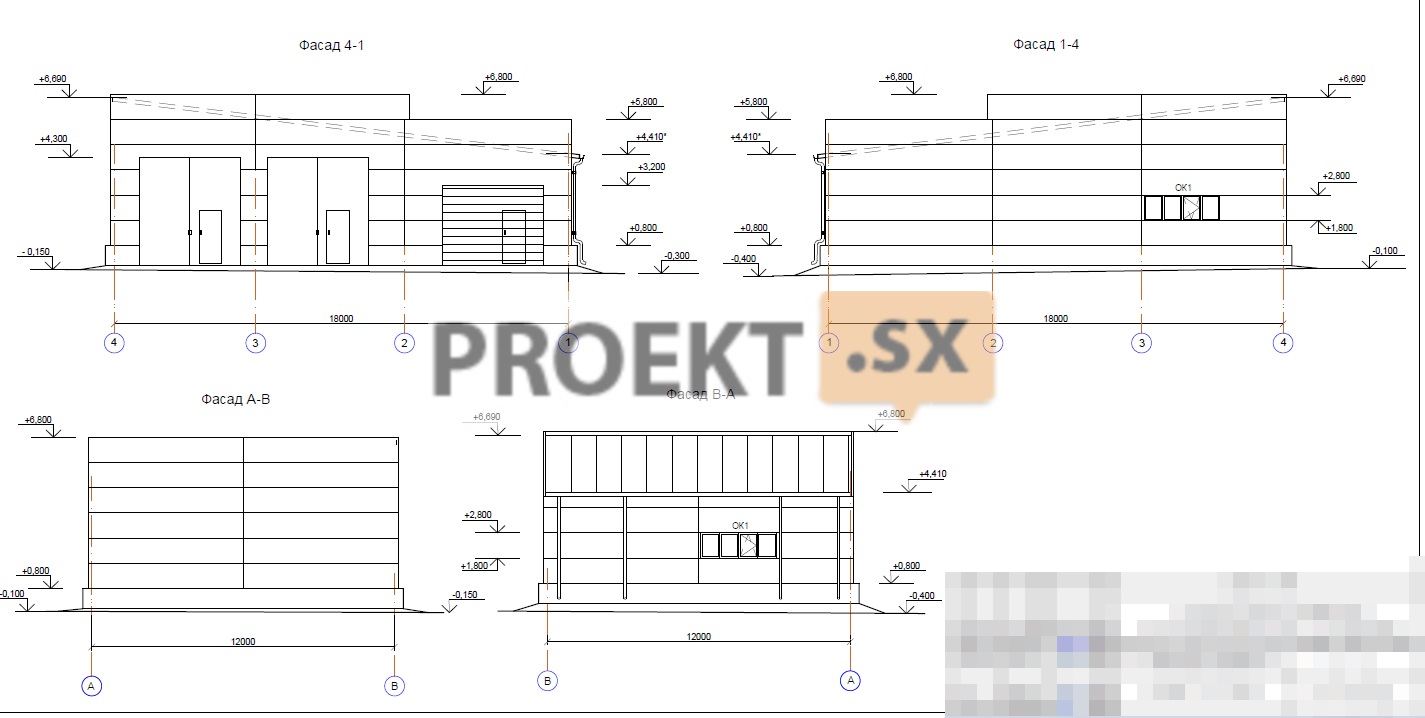

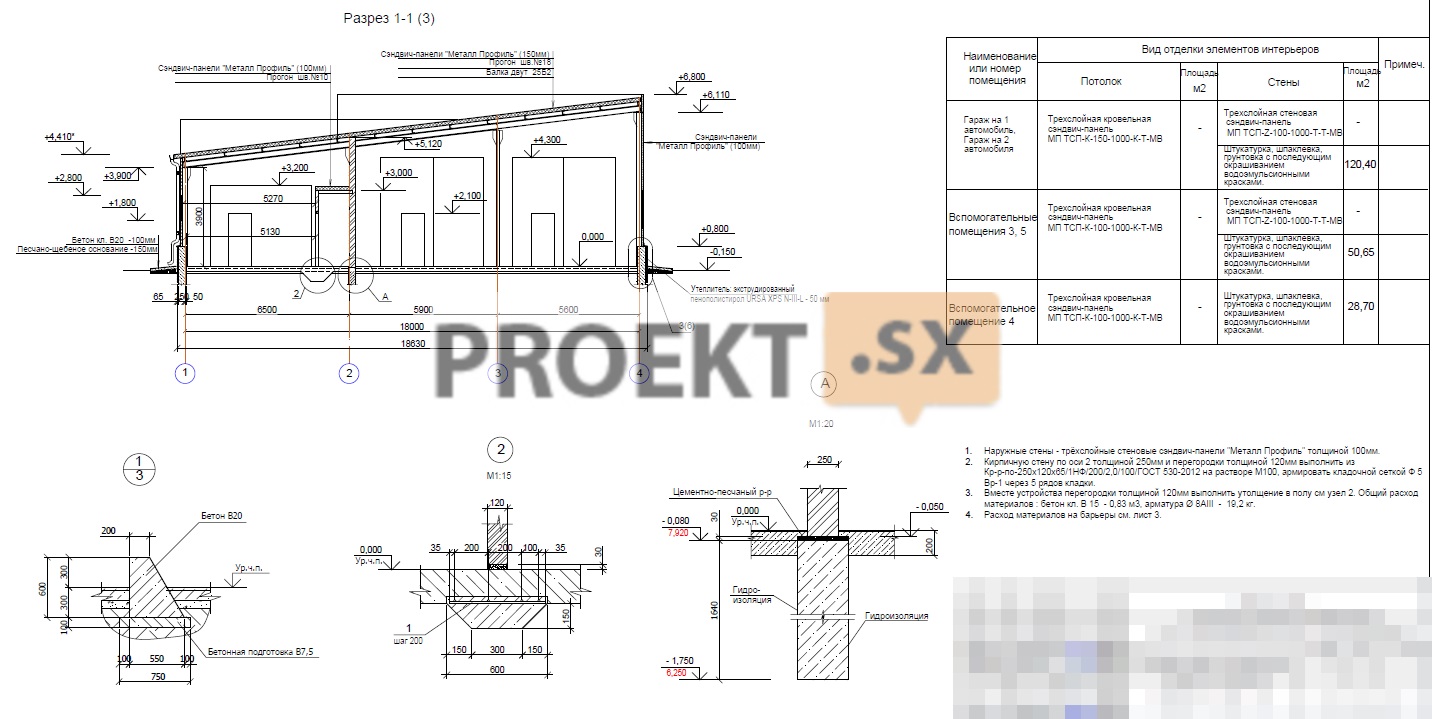

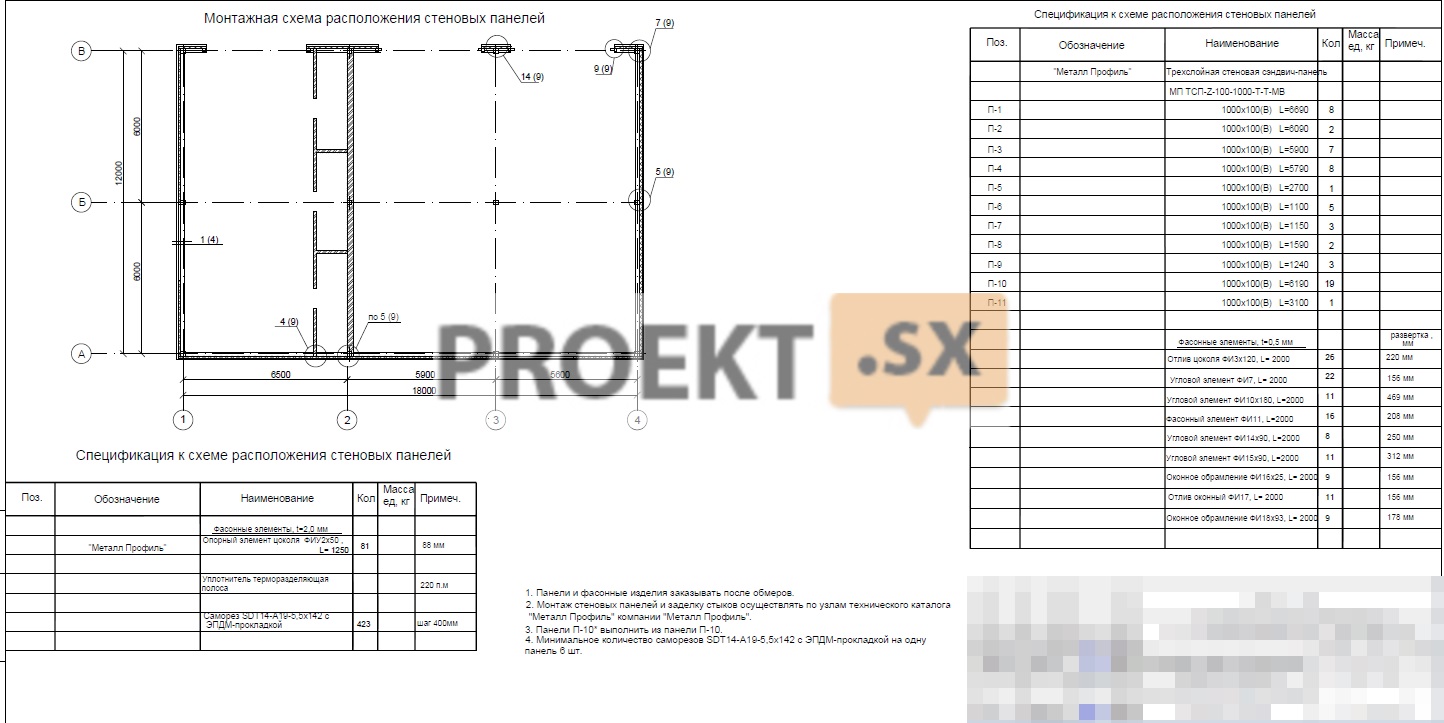

Размеры объекта в осях: 18 м*12 м. Проект разработан для следующих условий: расчётная зимняя температура наружного воздуха наиболее холодной пятидневки по СП 131.13330.2012 равна -25*С; ветровая нагрузка для III ветрового района по СП 20.13330.2016 W=0.38 кПа; снеговая нагрузка для II снегового района по СП 20.13330.2016 S=1,00 кПа. Категория здания по пожароопасности - В4. Степень огнестойкости здания -II класса. Уровень ответственности здания II (нормальный) ГОСТ 27751-88*. За нулевую отметку условно принята отметка уровня чистого пола гаража, соответствующая абсолютной отметке 8,000. Здание запроектировано в соответствии с СП 56.13330.2011. Фундаменты - монолитный столбчатого типа. Цоколь здания - монолитный, облицовывается и оштукатуривается по сетке. Наружные стены - трёхслойные стеновые сэндвич-панели "Металл Профиль" толщиной 100мм. Внутренние стены и перегородки - толщиной 250,120мм, кирпичные из керамического кирпича Кр-р-по-250х120х65/1НФ/200/2,0/100/ГОСТ 530-2012 на растворе М100, армировать кладочной сеткой Ф 5 Вр-1 через 5 рядов кладки. Окна из ПВХ профиля с остеклением однокамерными стеклопакетами. Наружные двери - стальные, утеплённые . Внутренние двери деревянные. Полы - бетонные с покрытием эмаль- грунтовки ПС-160 "Жидкий пластик". Крыша односкатная в составе- сэндвич-панелей "Металл Профиль" толщиной 150 мм.
