Водоснабжение

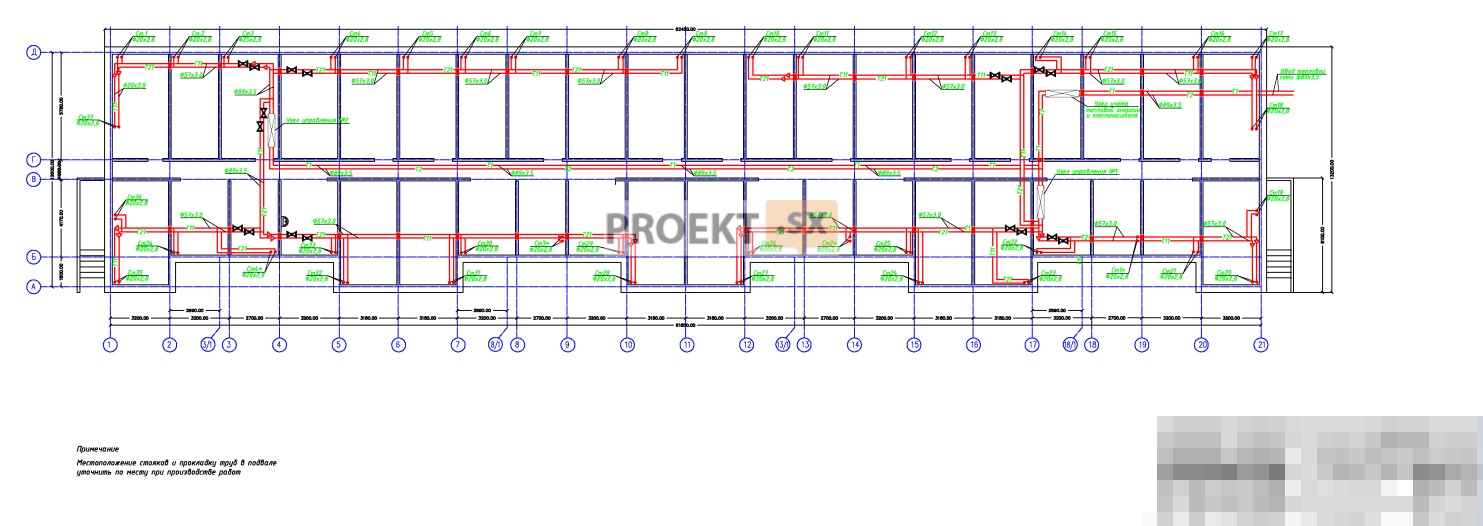

 Холодное водоснабжение жилого дома серии 111-121-2 предусмотрено от наружных сетей хозяйственно— питьевого водопровода. в здание выполнен один Ввод водопровода, на Вводе установлен водомерный узел. Разводка сетей выполнена в подвале. Существующая система холодного водоснабжения— тупиковая, выполнена из полипропиленовых труб. Горячее водоснабжение жилого дома предусмотрено от тепловых сетей по открытой схеме. Вводы выполнены в подвал. На Вводах систем ТЗ, Т4 установлены Водомерные узлы. Система горячего водоснабжения предусмотрена с циркуляцией. Система водоснабжения ТЗ, Т4 выполнена из стальных труб. При проведении капитального ремонта выполняются следующие работы: замена магистральных и разводящих трубопроводов; замена стояков и ответвлений в квартиры до первого отсекающего вентиля; замена запорной арматуры на стояках и на ответвлениях в квартиру; замена водомерного узла для учета холодной воды жилого дома; замена водомерного узла для учета горячей воды жилого дома. Прокладка систем водоснабжения выполняется по существующим трассировкам. Магистральные трубопроводы прокладываются в подвале, от магистрали выполнено подключение стояков. В квартирах стояки прокладываются открыто. Водомерный узел для учета холодной воды устанавливается на вводе водопровода в жилой дом. Учет расхода холодной воды выполняется крыльчатым счетчиком с импульсным выходом "СВМ—32Д—Бетар”. Водомерные узлы для учета горячей воды устанавливаются на вводах сетей ТЗ, Т4 в жилой дом. Учет выполняет крыльчатый счетчик с импульсным выходом "СВМ— 32Д— Бетар" (система ТЗ) и “СВМ—25Д—Бетар” (система Т4). Системы хозяйственно— питьевого и горячего водоснабжения монтируются из водопроводных полипропиленовых труб "Рандом сополимер". Холодное водоснабжение: стояки — труба PP—R PN10 32x3,0 (Ду=25 мм), разводящие в подвале — труба PP—R PN10 32x3,0— 63x5,8 (Ду=25-50 мм); горячее водоснабжение: стояки — труба PP—R PN20 25x4,2 (Ду=20 мм), разводящие в подвале — труба PP—R PN20 25x4,2— 50x8,4 (Ду=20—40 мм). Магистральные трубопроводы и стояки систем В1, ТЗ, Т4 изолируются трубками из вспененного полиэтилена "Энергофлекс” толщиной 6=13,20мм.

Электрооборудование

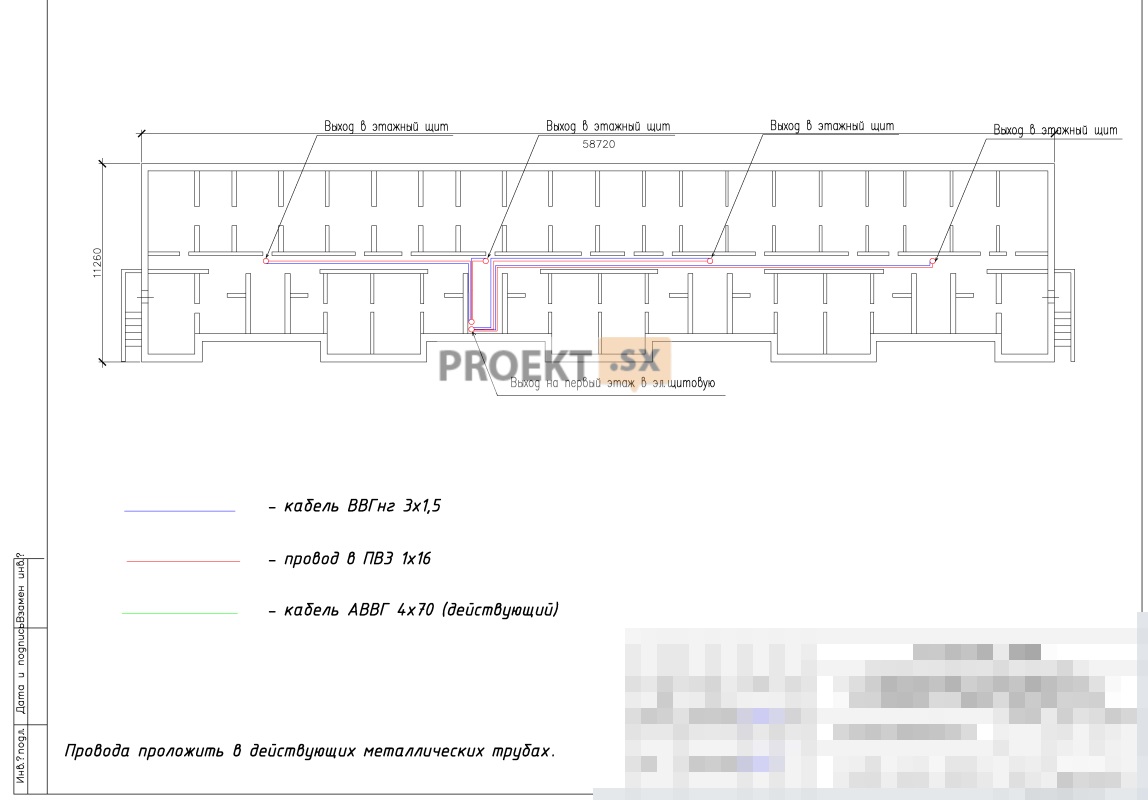

Электроснабжение жилого пятиэтажного, четырехподъздного дома, выполненного по типовому проекту 111-121-2, осуществляется с помощью щита ВРУ, устанавливаемого на первом этаже второго подъезда. От ВРУ через подвал в существующих металлических трубах подключены этажные распределительные электрощиты ЩЭ. в этажных щитах необходимо заменить автоматические выключатели марки АЕ на марку ВА47—29 т. к. конструкцией щита не предусмотрена установка старых автоматических автоматов марки АЕ (нет крепления под дин рейку). Распределительные сети на участке от ВРУ до этажных электрощитов выполняются кабелем с медными жилами марки ПВЗ 1x16, Электроснабжение квартир осуществляется от этажных щитов на напряжение 220В по действующим линиям. Защита и коммутация питающих линий в коридорных, этажных щитках и шкафах Вспомогательного назначения обеспечивается автоматическими выключателями. По надежности электроснабжения объект относится к III категории. Освещение подъездов выполнено светодиодными светильниками с датчиком движения. Освещением общедомовых помещений осуществляется на месте, с помощью клавишных выключателей, устанавливаемых в непосредственной близости к светильникам. Так же необходимо выполнить демонтаж старого оборудования. в помещениях подъездов и лестничных клетках питающие линии осветительной сети прокладываются в гофрированных ПВХ—трубах с креплением к стенам или потолку. Мероприятия по организаиии систем заземления и уравнивания потенциалов. В соответствии с действующими нормами для зданий применена система заземления TN—С—S — система с глухозаземленной нейтралью источника питания, с нулевым рабочим проводником N и нулевым защитным проводником РЕ, объединенными в части системы. Разделение объединенного нулевого рабочего и защитного проводника PEN производится на шинах ВРУ зданий при вводе питающей кабельной линии 0,4кВ. Наружный контур защитного заземления состоит из располагаемых вертикально в земле электродов из круглой стали Ф 18мм длиной Зм, помещаемых в землю на глубину 0,7м до верха электрода, и параллельно соединенных между собой полосовой сталью 40x5мм. Сопротивление такого контура не должно превышать 30 0м, поэтому после монтажа электродов и соединения их между собой необходимо произвести замер сопротивления получившейся конструкции и, при необходимости, дозабить дополнительные электроды с целью доведения сопротивления контура до требуемого.

Отопление

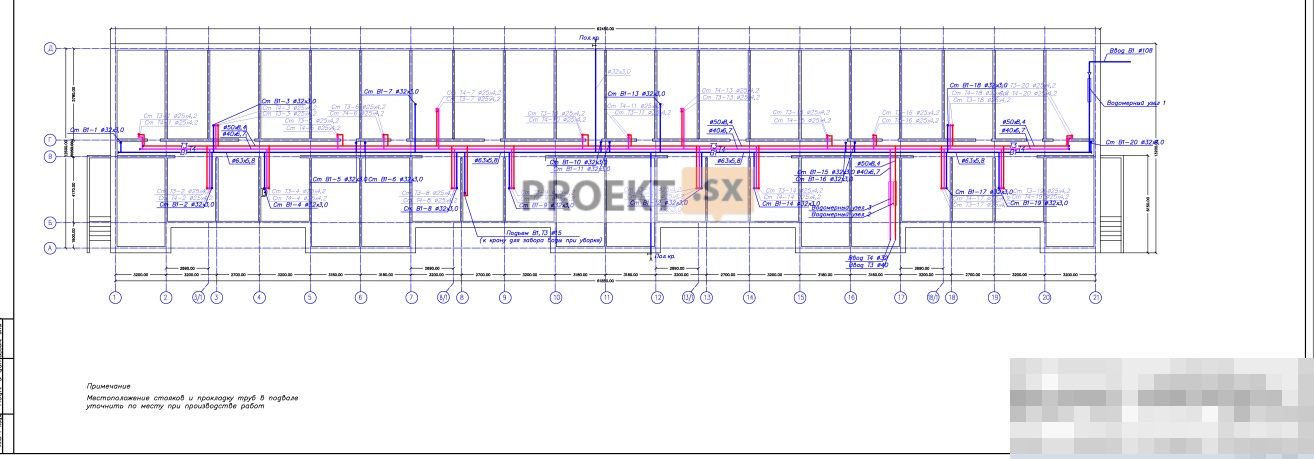

В жилом доме серии 111-121-2 предусмотрен капитальный ремонт системы отопления и замена узлов управления тепловой энергии. Существующая система отопления (по схеме присоединения приборов отопления) - однотрубная, с нижним розливом. Присоединение системы отопления предусмотрено по зависимой схеме по графику 105-70С. Необходимо произвести демонтаж существующей системы отопления. Магистральные трубопроводы прокладываются в техподполье. Система отопления выполнена из стальных труб, требующих замены. На основании технического заключения по обследованию системы отопления при проведении капитального ремонта выполняются следующие работы: замена магистральных трубопроводов, замена стояков и ответвлений в квартиры до первого отсекающего вентиля, замена запорной арматуры на стояках, замена оборудования на узле управления тепловой энергии и теплоносителя в тепловом пункте. По схеме подключения отопительных приборов предусмотрена замена существующих стояков однотрубной системы отопления с нижним розливом и П-образными стояками из водогазопроводных труб ГОСТ 3262-75. Трубопроводы в техническом подполье $57x3,0, ф89хЗ,5м, приняты из труб стальных электросварных прямошовных по ГОСТ 10704 - 91 (группа В, термообработанные), марка стали Cm20. На лестничных клетках предусмотрены чугунные радиаторы марки МС-140. На входе в жилой дом предусматривается чугунный секционный радиатор марки МС-140. Приборы отопления в лестничных клетках предусмотрены с 1 по Зй этаж. На первом этаже прибор необходимо установить в нише или предусмотреть установку под лестничным маршем. Все стальные трубопроводы окрашиваются двумя слоями эмали ПФ115 ГОСТ 6465-76 по одному слою грунта ГФ-021 Г0СТ25129-82. Магистральные трубопроводы теплоизолировать трубками из вспененного полиэтилена Энергофлекс, толщиной 13мм. Крепление трубопроводов выполнить согласно требованиям СП 40-101-96. Магистральные трубопроводы прокладываются в техническом подвале, заменяя существующие трубы на новые. Магистральные трубопроводы, подводящие теплоноситель ко всем стоякам, выполнить с уклоном не менее 0,002 в сторону, указанную на схеме системы отопления. На стояках установить запорные краны для опорожнения в целях предотвращения завоздушивания системы в верхней точке (на 5м этаже). После замены стояков квартиры подключаются к новым стоякам системы отопления.
