Типовой проект 211-2-108

Базовая цена с НДС
Цена со скидкой
Цена 26500 руб
Скидка
Цена 26500 руб
Индекс: 05031901
Документация: Рабочая документация включая сметы

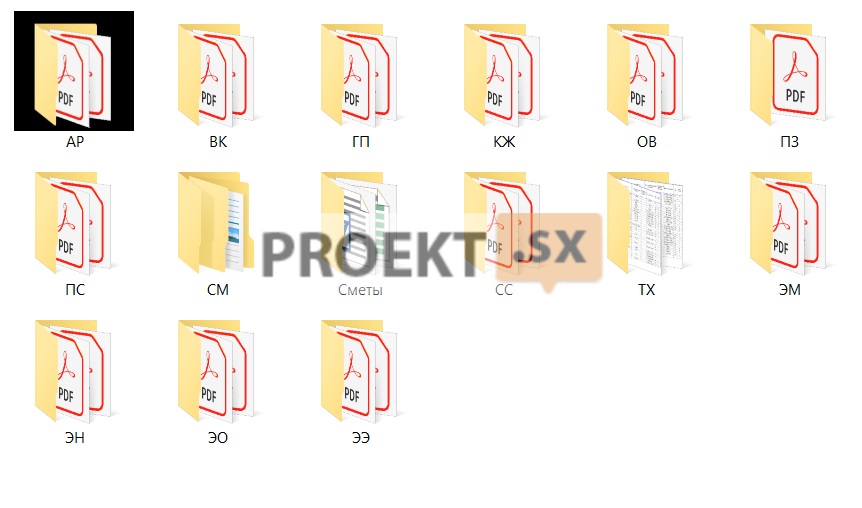

Разделы: все разделы
Объем данных: 284 МБ
Формат файлов: *.pdf, *.xlsx
Рабочая документация включая сметы на капитальный ремонт здания детского сада типовой проект 211-2-108

Архитектурные решения.

Архитектура звания обусловлена его конструктивной схемой и соответствует функциональному назначению. Общее планировочное решение звания выполнено на основании предложения заказчика. 1 этаж здания. Рассчитан на 7 групп по 18-20 детей. Групповые ячейки оборудованы следующими помещениями: спальня, групповая, раздевальная, туалетная, буфетная. На этаже расположен помещения пищеблока, помещения медицинского назначения, столярная мастерская, кабинет завхоза, помещения бытового назначения, ИТП с отбельным входом, помещения прачечной. II этаж здания. Рассчитан на 7 групп по 18-20 человек. Групповые ячейки оборудованы следующими помещениями: спальня, групповая, раздевальная, туалетная, буфетная. На этаже расположены кабинет заведующего, методкабинет, музыкальный и спортивный зал с кладовыми хранения инвентаря. Все групповые ячейки имеют по 2 эвакуационных выхода. Техподполье. Рассчитано на вводы инженерных коммуникаций - вода, канализация, тепло, электроэнергия. Общее количество мест для детей - 249 человек. Звание и набор помещений детского садика позволяет развивать и воспитывать в детях физическое, художественно-эстетическое и интеллектуальное направление.

Конструктивные решения.

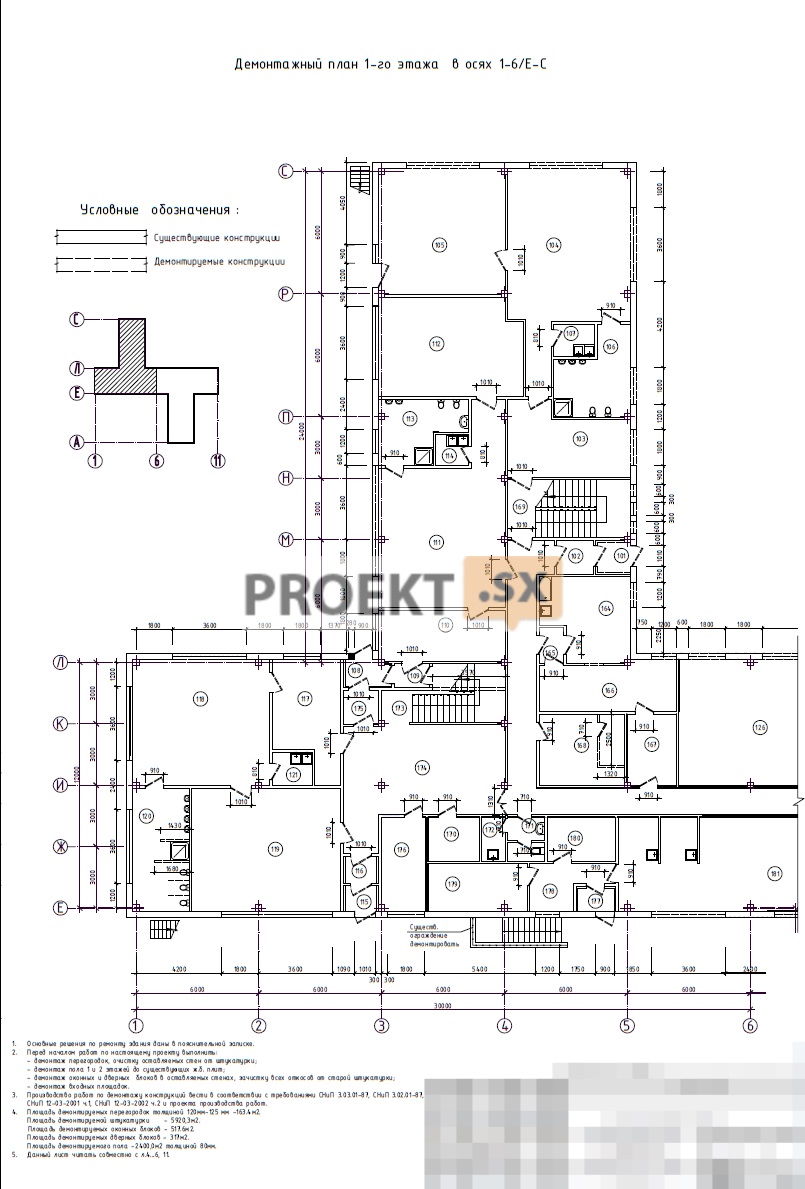

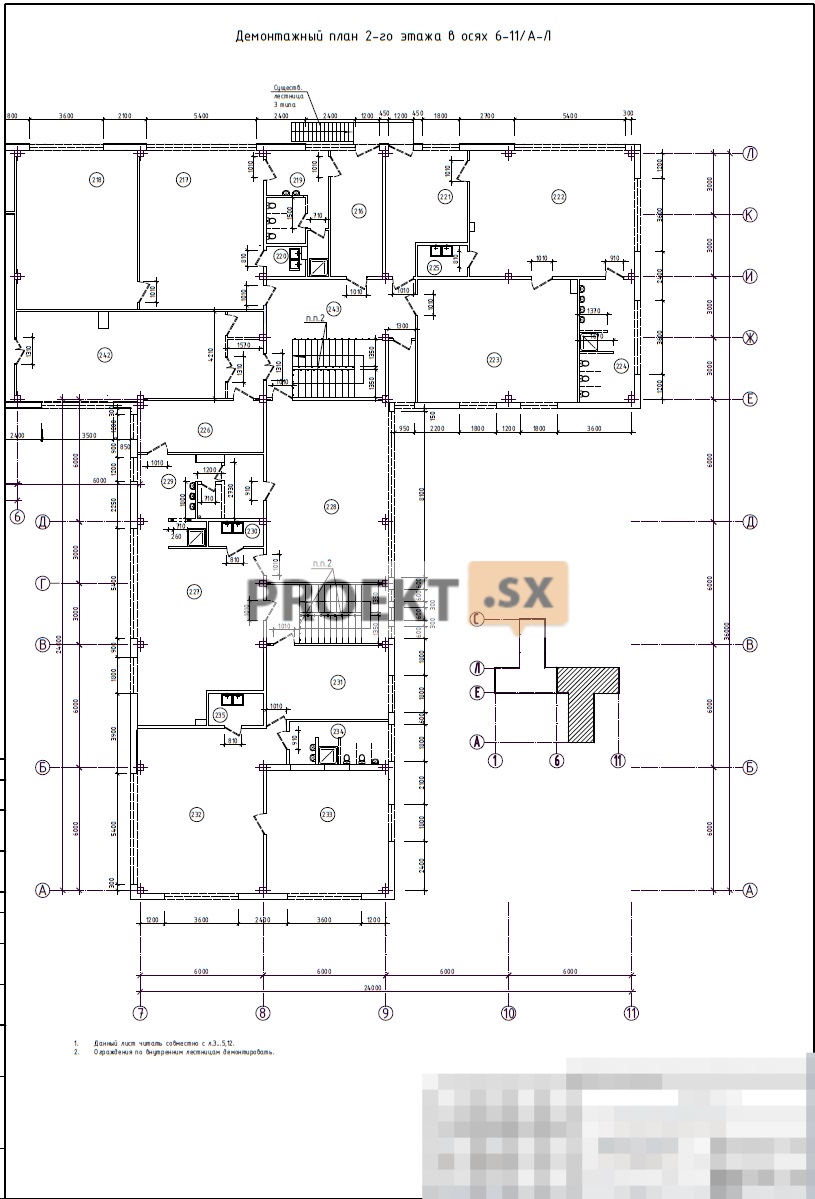

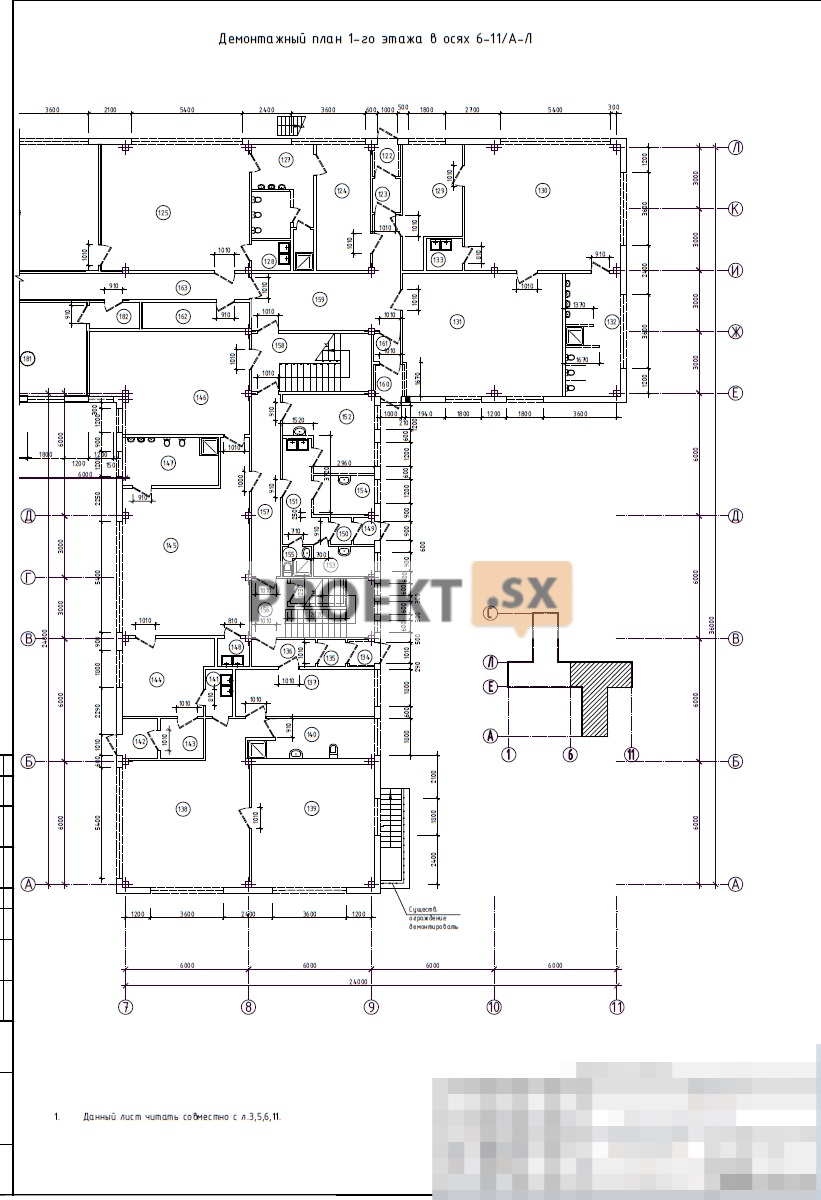

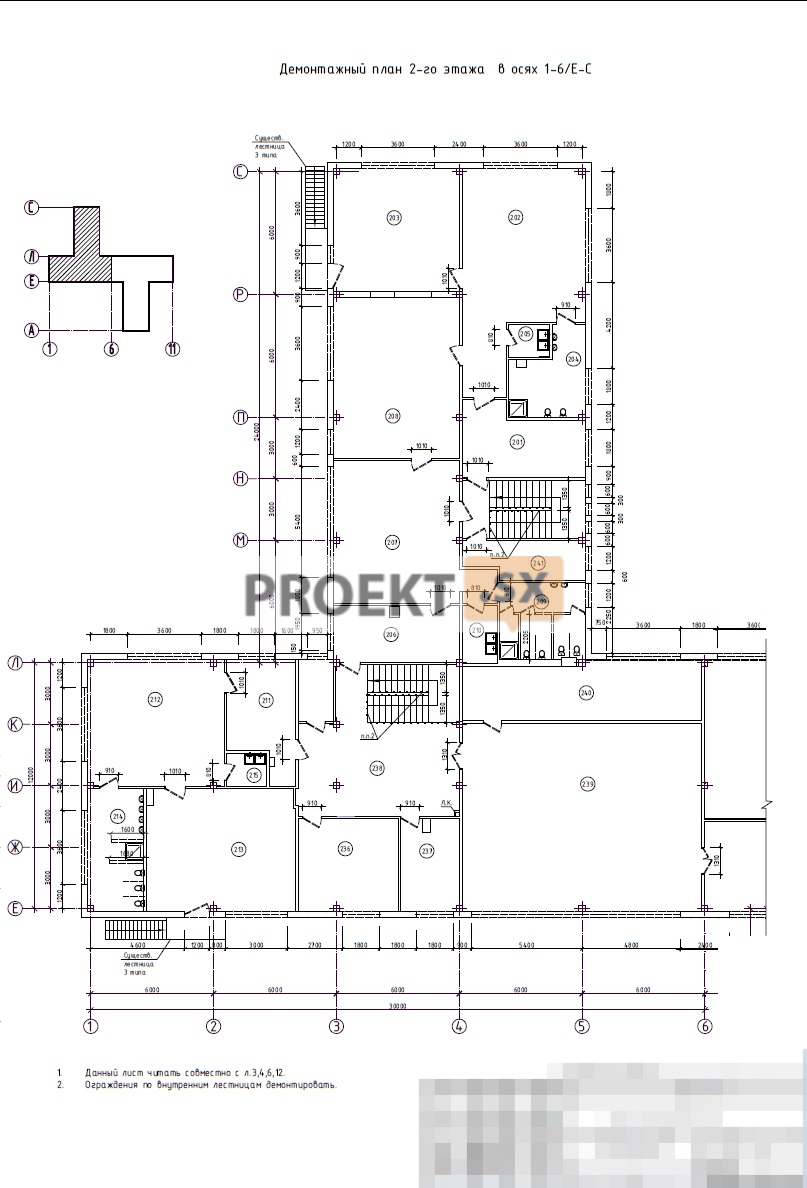

Перед началом работ по настоящему проекту выполнить: частичный демонтаж перегородок, очистку оставляемых стен и перегородок от штукатурки; демонтаж покрытий пола во существующих ж.5. плит; демонтаж всех оконных и дверных блоков в стенах и перегородках, зачистку всех откосов от старой штукатурки; демонтаж парапетных плит кровли, конструкции плоской кровли во существующих плит, в т.ч. систем водостока. Проектируемые перегородки в медицинском блоке, а также закладываемые проемы в перегородках выполнить из керамического полнотелого кирпича КУРПо 1.4НФ/100 / 1,4 / ВО ГОСТ S30-2007 на цементно-песчаном растворе MB0 и оштукатурить цементно-песчаным раствором 20мм с обеих сторон. Кирпичные перегородки армировать сетками из проволоки Ф 3 Вр1 с ячейками 70x70 мм через 4 ряба кладки. Наружные ограждающие конструкции - существующие самонесущие керамзитобетонные панели толщиной 300 мм утеплить минераловатной плитой "Rockwool" марки "Фасаб Баттс" (крепление на клею и пластиковыми дюбелями), толщиной 130 мм. Отбелка фасада - структурная штукатурка ROCKdecorsil с армирующим слоем. Проектируемые окна - двухкамерный стеклопакет в ПВХ- переплетах по ГОСТ 30674-99. Приведенное сопротивление теплопередаче RK>Rmp=0.56 м°С/Вт. Проектируемые внутренние дверные блоки деревянные в соответствии с ГОСТ 6629-88. Наружные - алюминиевые утепленные индивидуального изготовления. Противопожарные двери -металлические производства НПО "Пульс" (сертифицированные). Деревянные элементы, соприкасающиеся с кладкой, бетоном и металлом, должны быть антисептированы и отделены от них прокладкой из пергамина. Сантехнические перегородки в туалетных старших и подготовительных групп выполнить сборными из модулей компании ООО "Проформ-СМ". Размер кабины для детского унитаза принять 1,0x0,7В м, высоту ограждения кабины - 1,2 м от уровня пола, не доходя до уровня пола на 0,15 м. Над проемами в проектируемых перегородках менее 1000 мм предусмотреть рядовые перемычки из стержней 0 10А1 – 3 шт. на каждые 120мм толщины стены. Арматуру завести на 250мм за грань опоры и загнуть в шов кладки. Металлические перемычки оштукатурить по металлической сетке. Существующая кровля -плоская, совмещенная, с внутренним водостоком. Вновь проектируемая конструкция покрытия кровли : 2-х слойное : верхний слой - Техноэласт ЗКП, нижний слой -Унифлекс ВЕНТ ЗПВ Утеплитель кровли - 2 слоя минплиты "ROCKWOOL" по ТУ 5762-005-45757203-99: верхний - РУФ. БАТТС В У=180 кг/ м3 -40 мм, нижний - РУФ БАТТС Н:У=130 кг/ м3 -140 мм. Над входами в здание разработаны козырьки. Полы - бетонные, керамическая плитка, линолеум. Устройство полов производить после всех видов работ по монтажу технологического, сан. технического и др. оборудования. По периметру здания устраивается асфальтобетонная отмостка толщиной 50 мм, шириной 1500 мм по щебеночному основанию толщиной 100 мм. Скрытые работы подлежат освидетельствованию с составлением актов по форме приведенной в приложении 6 СНиП 3.01.01-85*. Чертежи разработаны в соответствии с действующими требованиями экологических , санитарно-гигиенических, противопожарных и строительных норм и правил, действующих на территории Российской Федерации.
