ФОК с игровым залом 42*24

Базовая цена с НДС
Цена со скидкой
Цена 42000 руб
Скидка
Цена 42000 руб
Индекс: 31032000
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 393 МБ
Формат файлов: *.pdf (слои), *.xlxs
Экспертное заключение: положительное
Проектная документация включая сметы и результаты инженерных изысканий на строительство физкультурно-оздоровительного комплекса с универсальным игровым залом 42х24 м.
Технико-экономические показатели
Вид строительства: новое строительство
Площадь застройки здания, м2: 1922,64
Количество этажей, эт.: 3/1
Этажность, эт.: 3/1
Полезная площадь здания, м2: 2431,27
Расчетная площадь здания, м2: 2120,77
Общая площадь здания, м2: 2715,91
Строительный объем здания, м3: 21634,32
Пропускная способность, чел.: 154
Плотность застройки, %: 37
Класс энергоэффективности: В+

Архитектурные решения

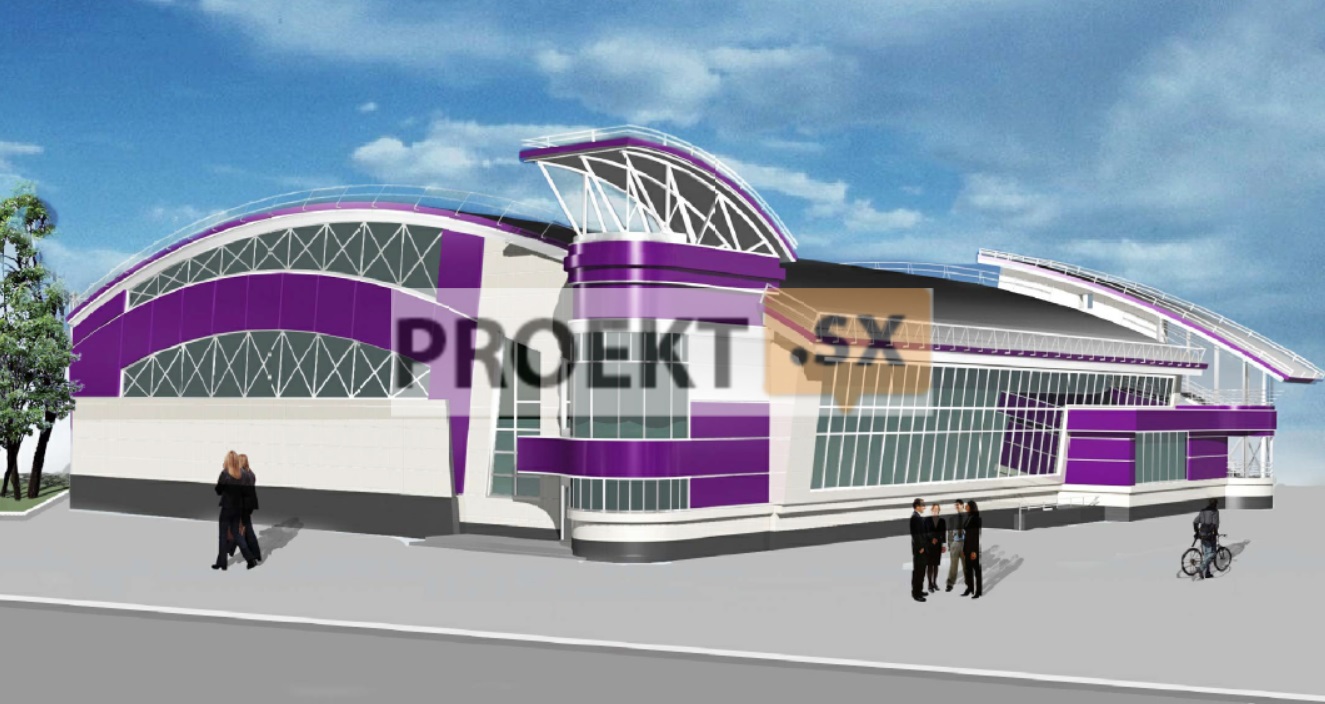

 Внешний вид здания представляет собой объем прямоугольной формой в плане с размерами в осях 42,00 х 46,66 м и дугообразной крышей, к которому с торца примыкает лестничная клетка, служащая для эвакуации и являющаяся акцентом в композиции всего объема, т.к. в объеме лестницы находится главный вход в здание. За условную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметки 319,62. Весь объем здания делится на две части: первая часть ‒ это универсальный игровой зал с габаритными размерами 42 х 27 м и высотой до низа выступающих конструкции – 9,05 м; вторая часть ‒ это 3-х этажный объем с высотами этажей – 3 м, 3,9 м и переменной высотой 3-го этажа (чердака), связанных между собой вертикальными коммуникациями, в котором располагаются вспомогательные помещения игрового зала (такие как раздевальные, администрация, обслуживающий персонал, буфет и т. д.), тренажерный зал, зал для занятий аэробикой, зал ОФП для настольного тенниса на 4 стола с зоной отдыха, инженерные помещения). В объекте используется коридорная схема группировки помещений, что позволяет связать между собой все части единого функционального процесса и учесть принцип поточности занимающихся. Перечень помещений принят в соответствии с техническим заданием и установленными нормами и правилами. Вход в здание организован с двух сторон – в осях «1/Б-В» и «8-9/Б-В». Для въезда инвалидов на колясках предусмотрен пандус в осях «8-9/В-Е». Предусмотрено 3 эвакуационных выхода из универсального спортивного зала. Для обеспечения доступа МГН на второй и третий этаж здания предусмотрена подъемная платформа БК А111 (из коридора первого этажа в помещения на отметке +3,600, из коридора второго этажа в помещения на отметке +8,100). Основанием подъемника служит плита пола 1-го, 2-го этажей. Ограждающие конструкции подъемника – перегородки из монолитного железобетона толщиной 120 мм. С кровли здания по торцевым фасадам предусмотрены металлические стремянки. Кровля запроектирована чердачная, вентилируемая, из металлических профлистов, с наружным организованным водоотводом и трубчатыми снегозадержателями. На кровле устанавливается ограждение. Кровля дугообразная, покрытие кровли ‒ профнастил Н60-845-0,8 ГОСТ 24045-2016, покрытие козырьков – арочный профнастил С44-1000-0,7 ГОСТ 24045-2016. В качестве утеплителя кровли применены минераловатные плиты "ТЕХНОВЕНТ СТАНДАРТ", толщиной 250 мм, плотностью 72-88 кг/м3 и "ТЕХНОРУФ В 60" толщиной 250 мм, плотностью 165-195 кг/м3, горючесть ‒ НГ, выполненные по ТУ 5762-010- Наружные стены – стеновые сэндвич-панели поэлементной сборки МП СП – 150х595, толщиной 1 мм (с полимерным покрытием), фирмы "Металлпрофиль", с облицовкой фасадными кассетами PUZZLETON фирмы "Металлпрофиль". В качестве утеплителя наружных стен применены минераловатные плиты "ТЕХНОВЕНТ СТАНДАРТ" толщиной 200 мм, плотностью 72-88 кг/м3, горючесть – НГ, выполненные по ТУ 5762-010-74182181-2012. Ограждающие стены лестничной клетки в осях «1-2/А-Б» выполнены из монолитного железобетона толщиной 350 мм, утепление стен лестничной клетки выполнено минераловатными плитами "ТЕХНОВЕНТ СТАНДАРТ" толщиной 200 мм, плотностью 72-88 кг/м3, горючесть – НГ, выполненными по ТУ 5762-010-74182181-2012, с применением фасадных кассет PUZZLETON наружной навесной фасадной системы "Металлпрофиль". Стены лестничной клетки в осях «8-9/А1-Г» выполнены из стеновых сэндвич-панелей поэлементной сборки МП СП – 150х595, толщиной 1мм (с полимерным покрытием), фирмы "Металлпрофиль", с облицовкой фасадными кассетами PUZZLETON фирмы "Металлпрофиль", и заполнением минераловатным утеплителем «ТЕХНОВЕНТ СТАНДАРТ» толщиной 200 мм фирмы «Технониколь». Стена между залом и блоком вспомогательных помещений выполнена из монолитного железобетона толщиной 200 мм. В качестве утеплителя стен цоколя применены теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ толщиной плиты 100 мм с последующей отделкой АЦЛ листами и керамогранитом. Горючесть –Г4. Во всех помещениях административного блока в осях «1-8/А-Г» (за исключением технических помещений) предусмотрена обшивка сэндвич-панелей ГКЛ-листами, плитами Кнауф-Файерборд, плитами АКВАПАНЕЛЬ Внутренняя – в зависимости от назначения помещения. Внутренние перегородки приняты 4-х типов: из монолитного железобетона толщиной 120 мм; из ГКЛ, толщиной 100 мм. Серия 1.031.9-2.00 (тип перегородки – С111 – одинарный металлический каркас с заполнением минераловатным утеплителем «ТЕХНОЛАЙТ ОПТИМА» плотностью 34-42 кг/м3, горючесть – НГ (ТУ 5762-010-74182181-2012)). Толщина звукоизоляции – 80 мм. Выполняются в соответствии с СП 55-101-2000 «Ограждающие конструкции с применением гипсокартонных листов». Крепление ГКЛ перегородок выполнено согласно СП 14.13330.2014 «Строительство в сейсмических районах»; из плит КНАУФ-Файерборд, толщиной 100 мм (тип перегородки ‒ одинарный металлический каркас с заполнением минераловатным утеплителем «ТЕХНОЛАЙТ ОПТИМА» плотностью 34-42 кг/м3, горючесть – НГ (ТУ 5762-010-74182181-2012)). Толщина звукоизоляции – 80 мм. Комплектная система КНАУФ С 131.1 с пределом огнестойкости EI-60; перегородка с однослойными обшивками из плиты АКВАПАНЕЛЬ Внутренняя, толщиной 100 мм, на одинарном металлическом каркасе C 381 с заполнением минераловатным утеплителем «ТЕХНОЛАЙТ ОПТИМА» плотностью 34-42 кг/м3, горючесть – НГ (ТУ 5762-010-74182181-2012)). Толщина звукоизоляции – 80 мм.
