Проект панельного 9-ти этажного жилого дома

https://proekt.sx

Проекты в электронном виде, 87 постановление Правительства РФ.

Корзина пуста

pokr

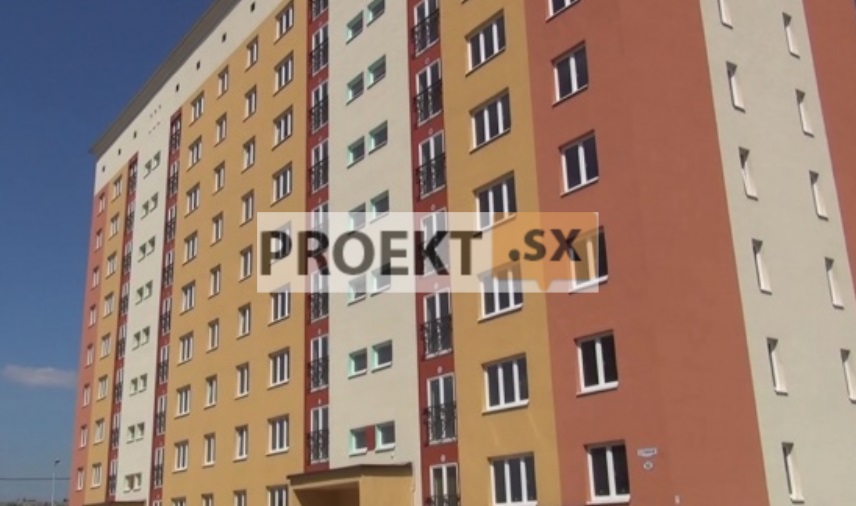

Девятиэтажный дом

Базовая цена с НДС
Цена со скидкой
Цена 32500 руб
Скидка
Цена 32500 руб
Индекс: 13021900
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 327 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Проектная документация включая сметы на строительство девятиэтажного многоквартирного панельного дома.

Технико-экономические показатели:
Площадь застройки, м2: 1292,7
Строительный объем, м3: 36752,5
в т.ч. надземной части, м3: 33825,2
Площадь жилого здания, м2: 11049,7
Общая площадь квартир (за исключением балконов), м2: 8188,72
Общая площадь квартир (с учётом балконов с понижающим коэффициентом 0,3), м2: 8349,7
Площадь служебных помещений, м2: 23,87
Количество этажей, шт.: 9
Количество квартир, в т. ч.%, шт.: 170
Однокомнатных квартир, шт.: 80
Двухкомнатных квартир, шт.: 72
Трёхкомнатных квартир, шт.: 18

Общие сведения.

Жилой дом состоит из четырёх типовых 9-ти этажных секций. По планировке и набору квартир на этаже приняты секции 3-1-1-1-2, 1-1-1-1-2, 2-1-1-2-2, 3-2-2-2. Высота этажа 2,8м, что обеспечивает высоту помещений 2,5м. Дом имеет технические подполье и чердак. Пространственная жесткость и устойчивость здания обеспечивается совместной работой неизменяемых жестких дисков перекрытий с перекрестной системой несущих наружных и внутренних стен. При разработке жилых домов применены технические решения серии 90. Проектом предусмотрено устройство армированного шва и монолитного пояса. Пространственные схемы зданий ,а также основные несущие элементы приняты согласно серии 90. Шаг продольных стен : 5,70; 1,57; 1,43; 3,6 м, поперечных: 3,0; 3,6 м. Наружные и внутренние несущие стены из сборных однослойных железобетонных панелей толщиной 160мм. Жесткость пространственной схемы здания обеспечивается совместной работой всех элементов конструкций: наружные стеновые панели между собой крепятся с помощью монтажных элементов в двух уровнях; торцевые наружные стеновые панели имеют крепление с панелями перекрытий с помощью закладных и анкерных петель; наружные стеновые панели к внутренним крепятся в двух уровнях; внутренние стеновые панели крепятся между собой с помощью монтажных элементов в верхнем уровне. Сборные железобетонные панели перекрытий толщиной 160мм опираются на стены по трем и четырем сторонам. Крепление панелей перекрытий между собой и стеновыми панелями осуществляется с помощью сварки монтажных и анкерных петель, закладных деталей через монтажные элементы. Стеновые панели изготавливаются из тяжелого бетона кл. В20, панели перекрытий - из тяжелого бетона кл. В15. Монтаж сборных панелей осуществляется по узлам серии 90,часть 9, раздел 9.1-7 и узлам. Плиты покрытия приняты по серии 1.141-1 вып.60. Вентиляционные блоки — сборные железобетонные марок ВВ1б по серии 90, марок ВВ2 по чертежам типовых разработок. Лестничные марши по серии 1.151.1-6. Лестничные площадки — сборные железобетонные по чертежам. Стены технического подполья из сборных железобетонных цокольных стеновых панелей толщиной 160 мм, разработанные. Стены технического чердака из сборных железобетонных чердачных панелей толщиной 160мм, а также из силикатного кирпича трехпустотного утолщенного рядового марки СУР- 100/25 ГОСТ 379-95 на цементно-песчаном растворе М 100. Парапет на кровле выполнен из сборных элементов. Фундаменты для жилого дома запроектированы ленточные на естественном основании для нормативного давления на грунт основания 2,0 кгс/см². Ленточные фундаменты из сборных железобетонных плит по ГОСТ 13580-85 и бетонных блоков по ГОСТ 13579-78. Фундаментные плиты укладывать на подготовку толщиной 100мм из щебня, втрамбованного в грунт, начиная с более глубокой части. Монолитные заделки между плитами ленточных фундаментов выполнять из бетона кл.В15, W6 с армированием сетками из арматуры 10AIII(А400 ГОСТ 5781-82) с ячейкой 100х100. Под монолитные заделки выполнить подготовку толщиной 100мм из бетона кл.В7,5. На отм. -2.970 устраивается армированный шов толщиной 50мм из бетона кл.В15, W6 на мелком заполнителе с армированием продольной арматурой Ø 12 AIII(A400) с шагом 100мм и поперечной - Ø 6 A I(A240) с шагом 300мм. Монолитный пояс высотой 150мм выполняется на отм -0,250 из бетона кл.В15 и армируется пространственными каркасами. Продольные, поперечные и монтажные стержни каркасов из арматуры Ø 6 АI(A 240 ГОСТ 5781-82). Проектируемые стены техподполья — сборные железобетонные цокольные стеновые панели толщиной 160 мм из тяжёлого бетона кл.В20. Отделка помещений и инженерное оборудование квартир предусмотренны проектом «под ключ», соответствуют заданию заказчика, строительным и социальным нормам. Отделка помещений основного назначения: 3. жилые комнаты, передние и коридоры: полы — ламинат; стены — бумажные обои улучшенного качества; потолки — водоэмульсионная окраска. Кухни: полы — ламинат; стены — бумажные обои улучшенного качества (рабочий фронт над кухонным оборудованием — керамическая плитка высотой 750мм); потолки — водоэмульсионная окраска. Ванные комнаты, уборные и совмещенные санитарные узлы: полы — керамическая плитка; стены — водоэмульсионная окраска (на высоту 1.7м от чистого пола выполняется панель из керамической плитки; потолки — водоэмульсионная окраска. Балконы: полы — керамическая плитка, стены — полимерная штукатурная масса «Авангард-Ф», потолок — известковая окраска. Отделка помещений вспомогательного назначения. Тамбуры, лестнично-лифтовые узлы и колясочная: полы — керамическая плитка; стены — силикатная окраска, потолки — водоэмульсионная окраска. Отделка помещений обслуживающего назначения: кладовая уборочного инвентаря: пол и стены — керамическая плитка; потолок — водоэмульсионная окраска; мусорокамера: пол и стены — керамическая плитка, потолок — масляная окраска. Отделка помещений технического назначения: технический чердак: пол — цементно-песчаная стяжка, стены и потолок — известковая окраска; помещения технического подполья: полы — бетонные, стены и потолки — известковая окраска.
