Типовой проект школы 2С-02-9

Базовая цена с НДС
Цена со скидкой
Цена 43000 руб
Скидка
Цена 43000 руб
Индекс: 49.123.203
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 534 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Проектная документация со сметой и результаты инженерных изысканий на комплексный капитальный ремонт государственного общеобразовательного учреждения - гимназия. Типовой проект 2С-02-9.

Технико-экономические показатели
Площадь земельного участка, га: 1,2639
Площадь застройки, м2: 2452,0
Общая площадь здания, в том числе подвала, м2: 7536,0
Строительный объем, м3: 29063,1
Этажность, этаж: 2-4
Вместимость, чел.: 525
Сметная стоимость в базисном уровне цен 2001г (без НДС)
Всего: тыс. руб.: 42749,55
СМР: тыс. руб.: 32529,02
Оборудование, тыс. руб.: 7813,41
Прочие затраты, тыс. руб.: 2407,12
в том числе
ПИР, тыс. руб.: 758,28
возвратные суммы, тыс. руб.: 66,01
Сметная стоимость в текущем уровне цен декабрь 2010г. (с НДС)
Всего: тыс. руб.: 221903,60
СМР: тыс. руб.: 186516,94
Оборудование, тыс. руб.: 23971,58
Прочие затраты, тыс. руб.: 11415,08
в том числе
ПИР, тыс. руб.: 2731,91
НДС, тыс. руб.: 33495,21
возвратные суммы, тыс. руб.: 362,31

Архитектурные и объемно-планировочные решения

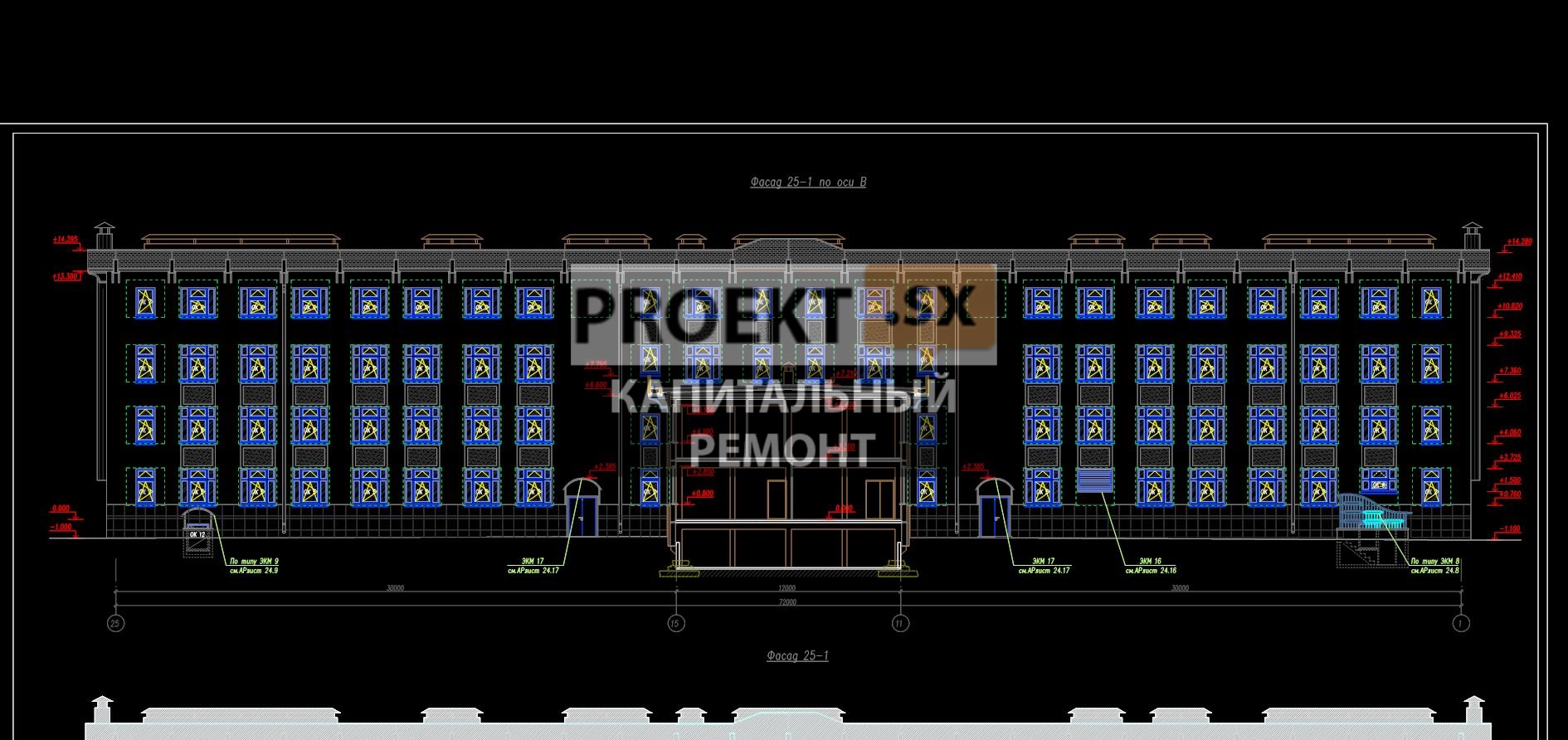

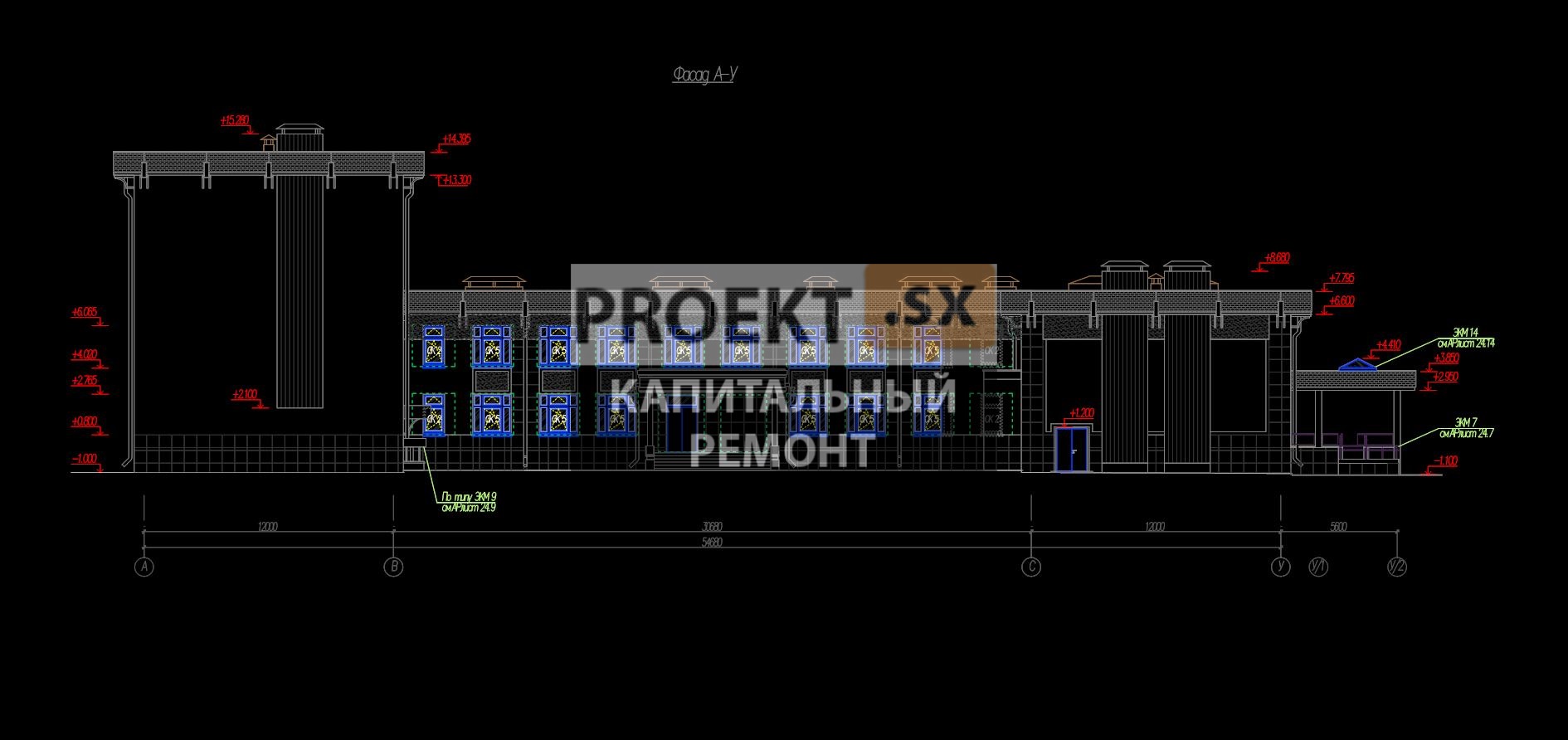

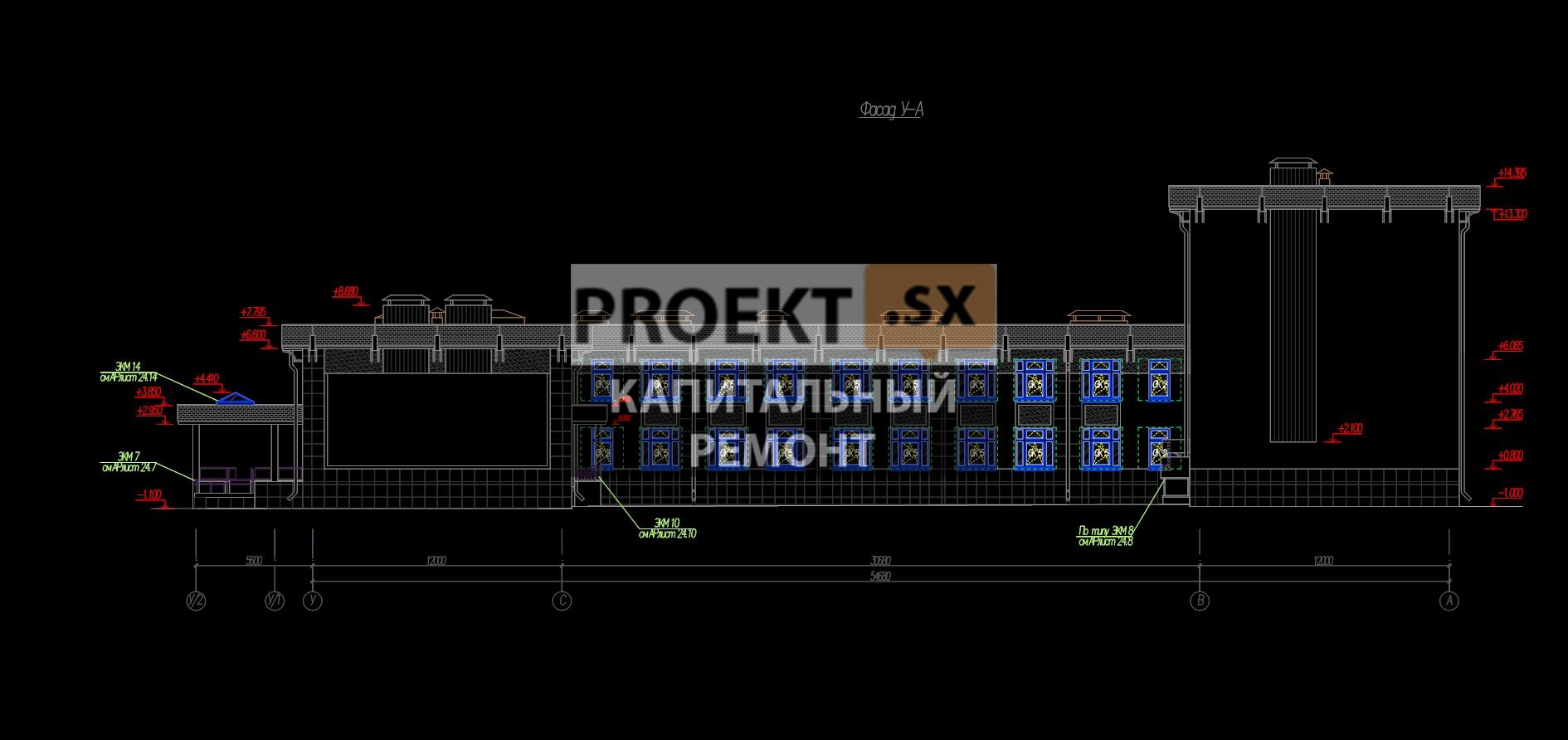

 Существующее здание гимназии состоит из 2-этажного блока, 4-этажного блока и 2-этажного блока, являющегося переходом между ними. Здание панельное, с подвалом, построено в 1977 году по типовому проекту серии 2С-02-9. Главный вход здания ориентирован на проспект Испытателей. Высота этажей – 3,30 м, высота помещений подвала - 2,23 и 2,38 м. Максимальная высота от уровня поверхности земли до парапета 4-этажного блока – 14,28 м, 2-этажных блоков – 7,68 м. Проектной документацией предусмотрен комплексный капитальный ремонт здания школы с сохранением габаритов и назначения, с устранением физического и морального износа. Расчетная вместимость гимназии - 525 человек. Проектной документацией предусмотрено: частичная перепланировка помещений с демонтажем существующих и возведением новых перегородок; закладка существующих и устройство новых проемов; устройство новой лестницы с навесом и пандусом для МГН перед главным входом и новых крылец с навесами, устройство нормативных эвакуационных выходов, новой внутренней лестницы для связи столовой со служебными помещениями в подвале; утепление фасадов минераловатными плитами. Лицевая отделка - штукатурка с последующей окраской, на 2-этажных блоках - (частично) устройство вентилируемого фасада с керамогранитной плиткой; облицовка цоколя керамогранитом; устройство кирпичного декоративного карниза здания; демонтаж существующей плиты в эксплуатируемой части подвала и углубление всего подвала до отметок минус 2,450 и минус 2,550; замена деревянных оконных блоков на металлопластиковые; замена наружных дверей на металлические утепленные. В подвале предусмотрено размещение технических помещений: ИТП, водомерного узла, венткамеры, коллекторной, а также бытовых и вспомогательных помещения для столовой. В остальных помещениях предусмотрена только прокладка инженерных сетей. Входы в подвал запроектированы обособленными от надземных этажей. В подвале предусмотрены окна для дымоудаления. На первом этаже запроектированы: вестибюль с гардеробами для учащихся и сотрудников, пищеблок с необходимым набором помещений и обеденным залом; спортзал с раздевальными и душевыми; учебные кабинеты; помещение телекоммуникационной. На втором этаже запроектированы: учебные кабинеты с зонами рекреации; кабинет врача; административные помещения; актовый зал с артистическими уборными. На третьем этаже запроектированы: учебные кабинеты с зонами рекреации; административные помещения. На четвертом этаже запроектированы: учебные кабинеты с зонами рекреации; библиотека с книгохранилищем. На каждом этаже предусмотрены помещения для уборочного инвентаря, хозяйственные кладовые и санузлы. Вертикальное сообщение между этажами предусмотрено по трем существующим лестницам и одной вновь пристраиваемой лестнице. Внутренняя отделка поверхностей стен и лестничных клеток, покрытие полов запроектированы сертифицированными материалами, имеющими санитарно- гигиенические и пожарные сертификаты, и с учетом назначения помещений. Потолки - подвесные типа ARMSTRONG в учебных классах, актовом зале, административных помещениях и металлические реечные - в санузлах и раздевальных с душевыми. Кровля - рулонная. Покрытие - плоское. Водосток - наружный организованный. Мероприятия по обеспечению жизнедеятельности инвалидов предусмотрены в соответствии с нормативными требованиями и на основании задания на проектирование. Запроектирован пандус у главного входа и универсальный санузел на первом этаже.

 Конструктивные и объемно-планировочные решения

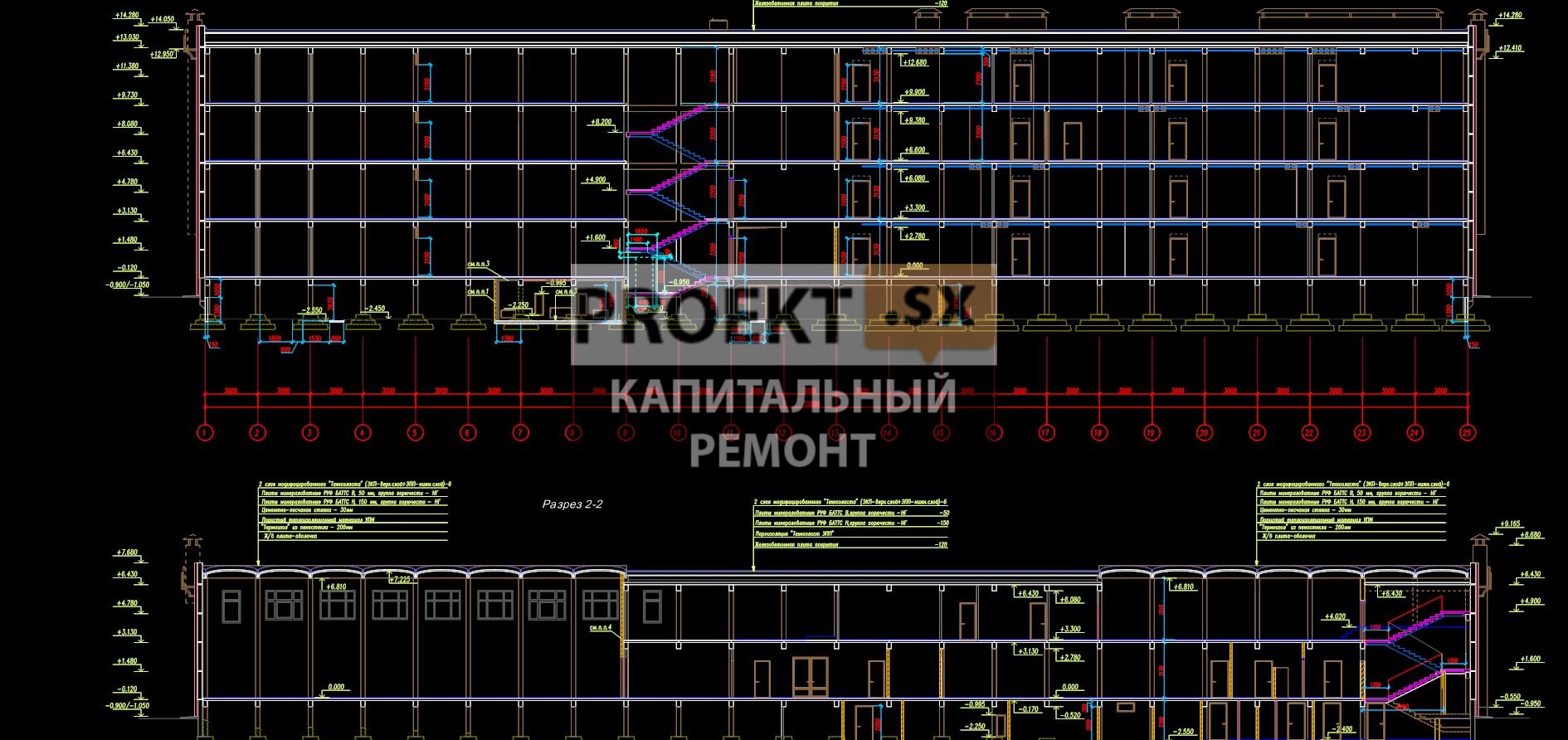

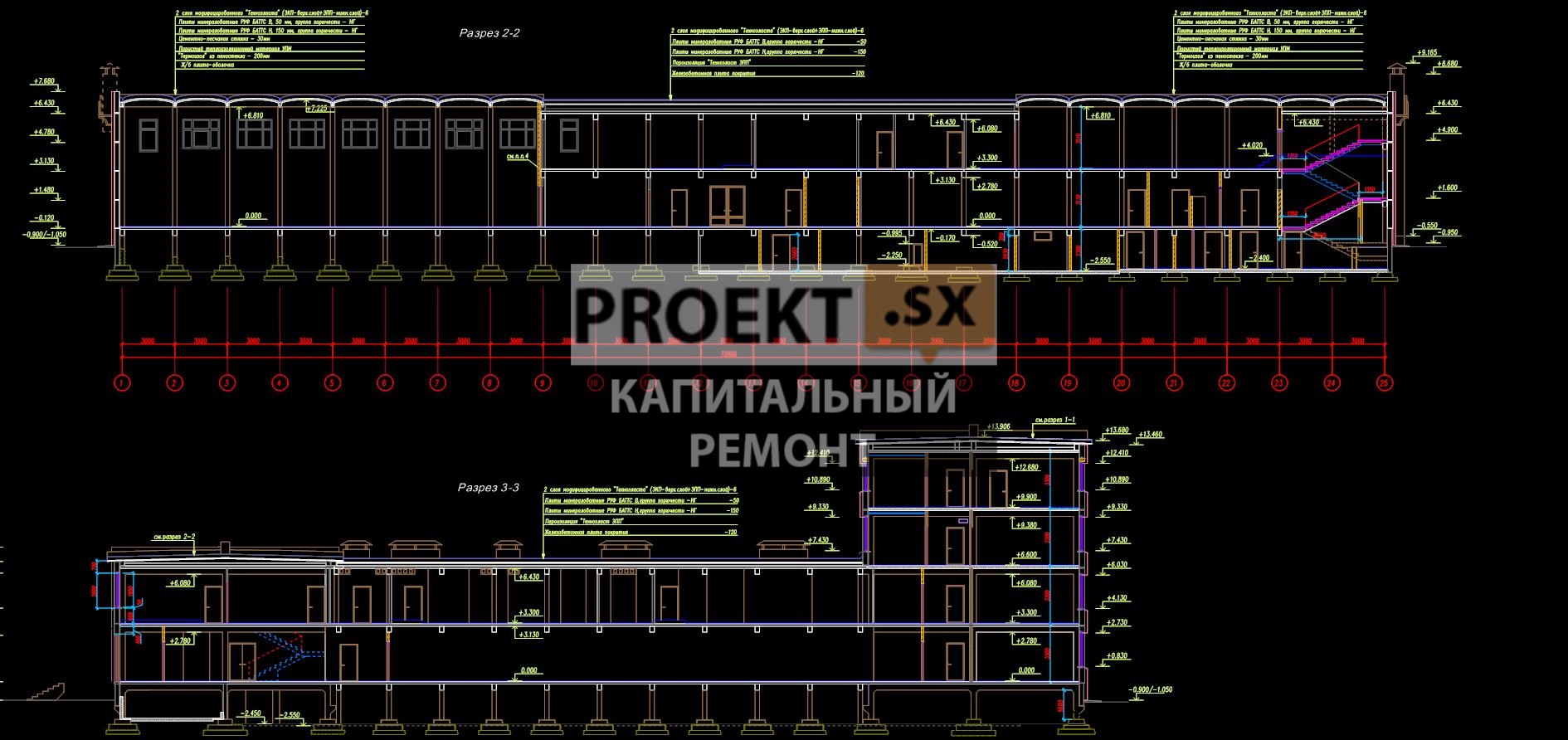

Конструктивная схема здания – железобетонный каркас с самонесущими стенами из керамзитобетонных панелей. Пространственная жесткость здания обеспечивается совместной работой каркаса, диафрагм жесткости, дисков перекрытий и самонесущими панелями стен. Фундаменты под стойки рам - монолитные железобетонные стаканного типа. Каркас здания – сборные железобетонные двухпролетные одноэтажные рамы, установленные с шагом 3,0 м. В спортивном зале в осях С-У/1-8 с уровня 1 этажа и в актовом зале в осях С-У/19-25 в уровне 2 этажа на наружные стойки рам установлены железобетонные колонны. Стены – самонесущие из керамзитобетонных панелей толщиной 300 мм. Перекрытия – сборные железобетонные плиты толщиной 100-120 мм. Покрытие: Покрытие здания, кроме покрытия над спортивным и актовым залами – сборные ж/б ребристые настилы. Покрытие спортивного и актового залов – сборные железобетонные сводчатые панели-оболочки типа КЖС размерами 3х12 м. Кровля – рулонная с организованным водостоком. Лестницы – сборные железобетонные марши и площадки. Крыльцо главного входа – пять независимых железобетонных колонн на столбчатых железобетонных фундаментах. Плиты перекрытия и покрытия - сборные железобетонные. Лестницы – железобетонные, плоские ступени по опорным стенкам. Крыльца у оси 15 и Р - из сборных железобетонных плит и ступеней по железобетонным сборным стенам. Отчет по результатам обследования строительных конструкций здания школы выполнен. Обследованием фундаментов с отрывкой шурфов установлено, что фундаменты - в работоспособном состоянии. Прочность бетона фундаментов оценена склерометрическим способом и составляет 12 – 15 МПа. Осмотр надземных конструкций каркаса здания не выявил недопустимых кренов, просадок и других деформаций, указывающих на неисправность фундаментов здания. Технический отчет по результатам инженерно-геологических изысканий для капитального ремонта здания ГОУ гимназия № 52 выполнен. Естественным основанием существующих фундаментов здания служат суглинки текучие с прослоями текучепластичных со следующими физико-механическими характеристиками: φ = 12º; с = 0,01 МПа; Е = 6,0 МПа. Усиление фундаментов не требуется, так как поверочным расчетом установлено, что напряжение под подошвой фундаментов не превышает расчетное сопротивление грунта основания. Максимальный уровень грунтовых вод в периоды дождей и снеготаяния на глубине 0,5 м от поверхности земли (абс. отметки 1,70-2,30 м). Грунтовые воды неагрессивны к бетонам всех марок по водопроницаемости, к арматуре ж/б конструкций. Проектной документацией предусматривается кольцевой дренаж, понижающий УГВ до отметки минус 2,600 (абс. отм. +1,350 м). Обследованием конструкций каркаса опасных дефектов и повреждений элементов каркаса не обнаружено. Имеет место замачивание некоторых рам из-за протечек между швами стеновых панелей и неисправности отдельных коммуникаций. В ригелях над подвалом имеет место оголение нижней рабочей арматуры для приварки подвесок и хомутов со значительной коррозией. Для выявления армирования стоек и ригелей рам с целью определения их несущей способности выполнены контрольные вскрытия арматуры. Прочность бетона рам каркаса определена ультразвуковым прибором УК-14п и соответствует классу В20. Выполненные расчеты показывают, что каркас здания обладает достаточной несущей способностью для восприятия проектных нагрузок и не требует усиления. В соответствии с отчетом по результатам обследования строительных конструкций здания, верхние ряды наружных стеновых панелей требуют дополнительного крепления к несущему каркасу здания. Плиты перекрытия в целом в работоспособном состоянии, однако, отдельные плиты имеют повреждения в виде технологических отверстий, следов замачивания из-за протечек и неисправности коммуникаций. Техническое состояние плит покрытия - работоспособное. Учитывая отсутствие достаточного запаса несущей способности сводчатых панелей-оболочек, вес новой кровли не должен превышать 120 кгс/м2. Лестницы - в работоспособном состоянии. Крыльца здания - в ограниченно работоспособном состоянии. Площадки, лестницы и козырьки имеют повреждения в виде трещин, разрушений железобетонных элементов и требуют замены. Проектной документацией предусмотрено: гидроизоляция подвала материалом «Гидротекс В» проникающего действия по монолитной железобетонной плите толщиной 150 мм из бетона класса В20, W6, F100; устройство новых наружных стен техподполья, в связи с заглублением существующего техподполья до отметки -2,450÷-2,550 из монолитного железобетона. Бетон класса В20, W6, F100; устройство новой эвакуационной лестницы в осях 18-20/Р-П. Фундамент - монолитная железобетонная плита толщиной 250 мм из бетона класса В20, W6, F100. Стены ниже отметки земли - монолитные железобетонные, выше – из пустотелого кирпича М125 на растворе М100. Лестничные марши - из сборных железобетонных ступеней по стальным косоурам, площадки – монолитные по стальным балкам. Покрытие – монолитная плита; демонтаж существующего крыльца главного входа м/о 9-16/У и крылец м/о И-Л/15 и П-Р/1-2; устройство новых крылец и пандуса главного входа. Фундаменты – ленточные монолитные железобетонные из бетона класса В20, W6, F75. Стены, колонны, перекрытия, ступени, плиты покрытия – монолитные ж/б из бетона класса В20, W6, F75; устройство разгрузочной рампы м/о 22-25/Р-П. Фундаменты – ленточные монолитные железобетонные из бетона B20, W6, F100. Перекрытие – монолитная плита. Лестница – монолитная. Покрытие – профнастил Н75-750-0.8 по стальному каркасу из системы стоек, прогонов и балок; устройство фонарей на кровле – остекление по стальному каркасу; приямки входов в подвал – монолитные железоетонные из бетона класса В20, W6, F100; устройство новых проемов в существующих керамзитобетонных панелях с установкой стальных рам усиления; дополнительное крепление всех наружных керамзитобетонных стеновых панелей; конструкция карниза – монолитная железобетонная плита толщиной 120 мм из бетона класса В20, F75 по стальным кронштейнам с креплением к несущему каркасу здания. Шаг кронштейнов - 3 метра; утепление фасадов здания минераловатными плитами «ROCKWOOL»; козырьки над входами – покрытие из стальных листов с полимерным покрытием; устройство новых вентиляционных шахт по осям 1 и 25. Фундаменты – монолитные железобетонные. Стены – кирпич полнотелый М150 на цементном растворе М100; защита металлических конструкций от коррозии в соответствии со СНиП 2.03.11-85. Принятые в проектной документации решения подкреплены расчетами и не повлияют на общую устойчивость и прочность конструкций здания.
