Типовой проект 2-528К-Ш4

Базовая цена с НДС
Цена со скидкой
Цена 43000 руб
Скидка
Цена 43000 руб
Индекс: 32.101.225
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 1988 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Состав проекта:

скачать состав проекта

Проектная документация, включая сметы и результаты инженерных изысканий на реконструкцию ГОУ среднеобщеобразовательная школа – 1 и 2 этапы (типовой проект школы 2-528К-Ш4)
Технико-экономические показатели
Площадь участка, м2: 19553,00
Площадь застройки, в том числе: м2: 4061,00
1 этап: м2: 3296,00
здания школы, м2: 2609,00
здания спортзала, м2: 687,00
2 этап: м2: 765,00
здания бассейна, м2: 765,00
Общая площадь, в том числе: м2: 12057,00
1 этап: м2: 10655,00
здания школы, м2: 9572,00
здания спортзала, м2: 1083,00
2 этап: м2: 1402,00
здания бассейна, м2: 1402,00
Полезная площадь, в том числе: м2: 10069,00
1 этап: м2: 8967,00
здания школы, м2: 824,00
здания спортзала, м2
2 этап: м2: 1102,00
здания бассейна, м2: 1102,00
Строительный объем, в том числе: м3: 45817,00
1 этап: м3: 39404,00
здания школы, м3: 33474,00
здания спортзала, м3: 5930,00
2 этап: м3: 6413,00
здания бассейна, м3: 6413,00
Этажность школы, эт.: 4 с подвалом
Этажность спортзала, эт.: 2 с подвалом
Этажность бассейна, эт.: 2 с подвалом
Количество учащихся, чел.: 400
Количество дошкольников, чел.: 80

Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
1 этап 2 этап
Всего: тыс.руб. 81569,75
в том числе по этапам тыс.руб. 70577,76 10991,99
СМР тыс.руб. 57456,05
в том числе по этапам тыс.руб. 47655,14 9800,91
Оборудование тыс.руб. 17122,84
в том числе по этапам тыс.руб. 16306,17 816,67
Прочие затраты тыс.руб. 6990,86
в том числе по этапам тыс.руб. 6616,45 374,41
в том числе ПИР тыс.руб. 4002,1
в том числе по этапам тыс.руб. 4002,10 -
возвратные суммы тыс.руб. 98,01 20,16
Сметная стоимость в текущем уровне цен февраля 2010 г. (с НДС)
1 этап 2 этап
Всего: тыс.руб. 438479,71
в том числе по этапам тыс.руб. 373721,53 64758,18
СМР тыс.руб. 354041,70
в том числе по этапам тыс.руб. 293648,97 60392,73
Оборудование тыс.руб. 52734,94
в том числе по этапам тыс.руб. 50219,75 2515,19
Прочие затраты тыс.руб. 31703,07
в том числе по этапам тыс.руб. 29852,81 1850,26
в том числе ПИР тыс.руб. 14028,91
в том числе по этапам тыс.руб. 14028,91 -
НДС тыс.руб. 66195,24
в том числе по этапам тыс.руб. 56316,88 9878,36
возвратные суммы тыс.руб. 603,96 124,21

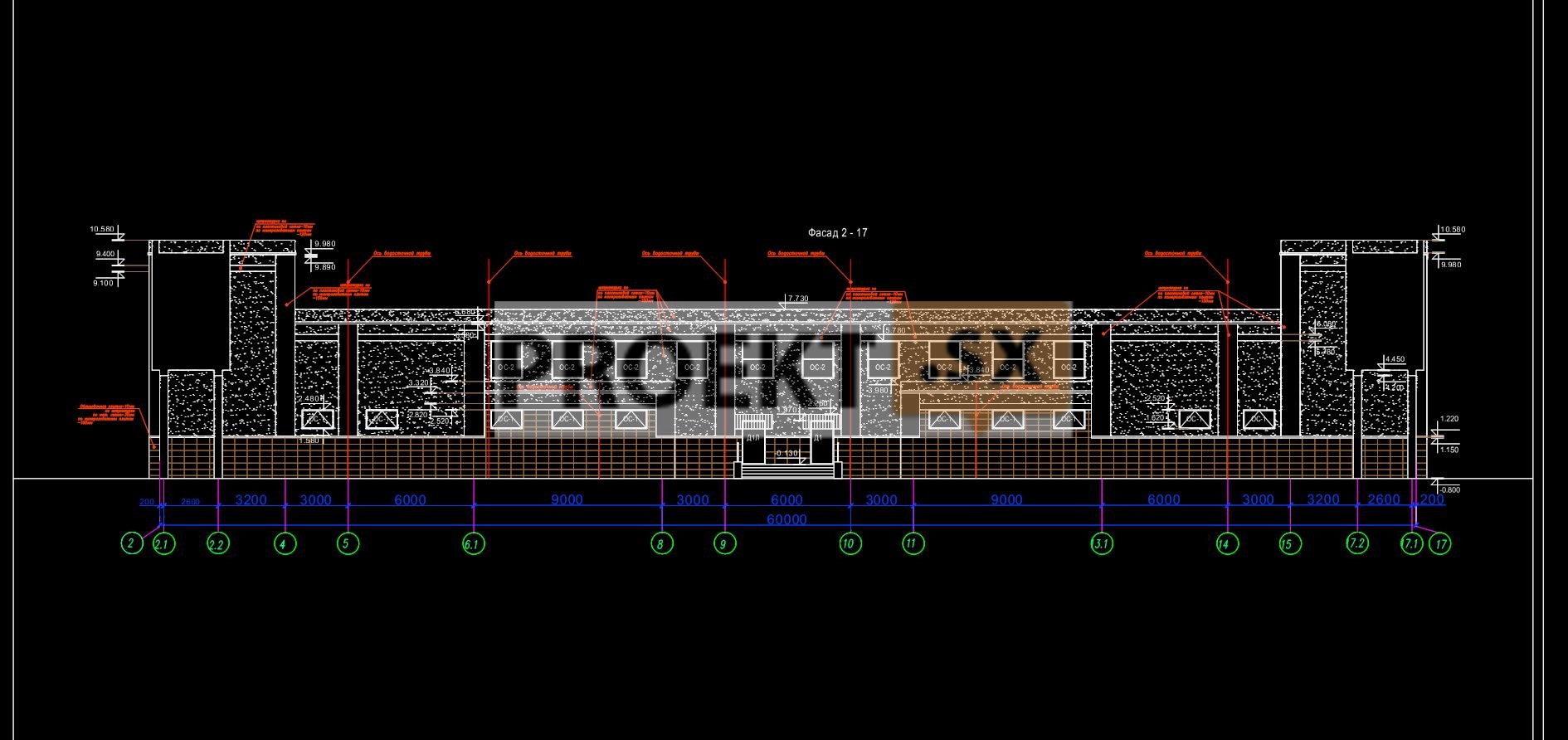

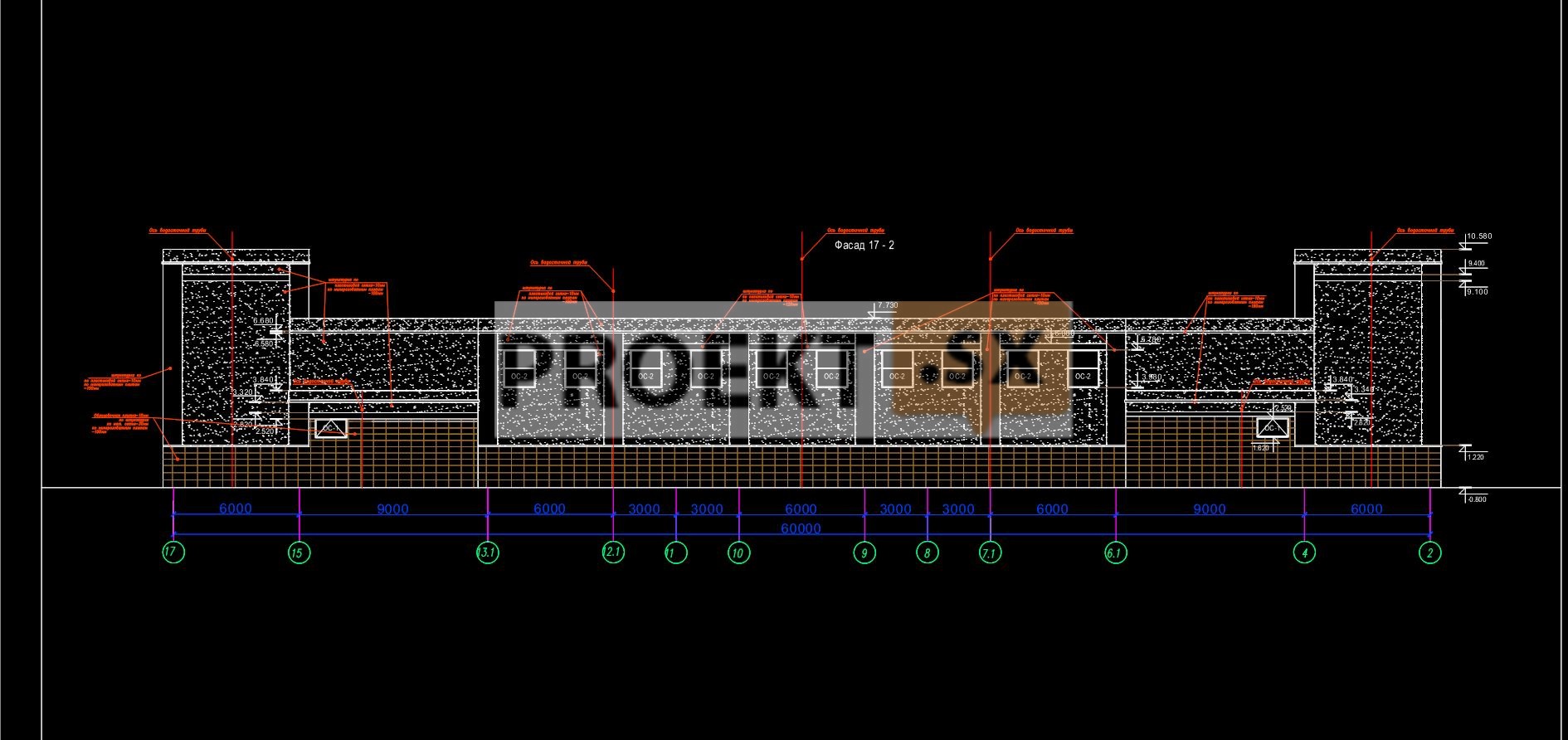

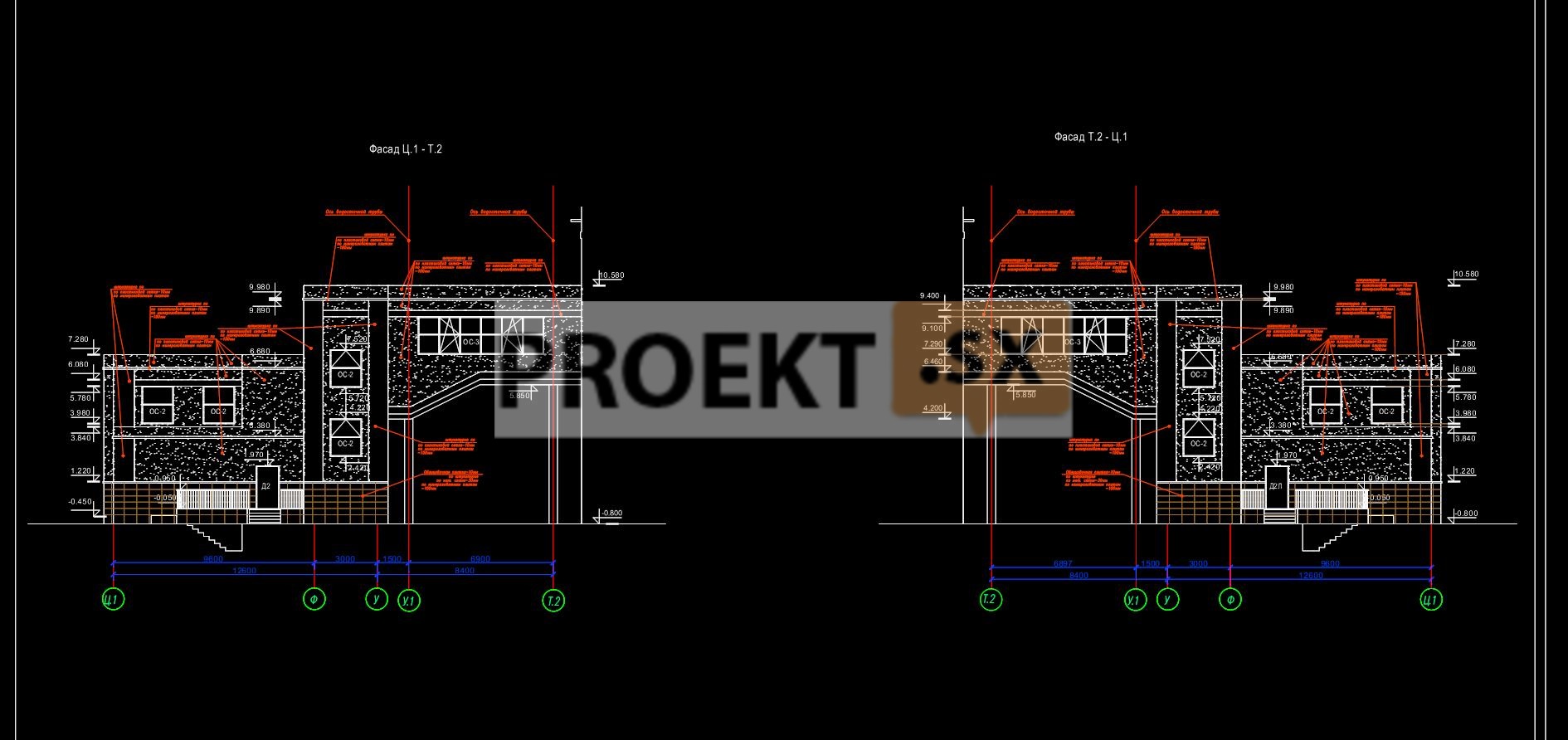

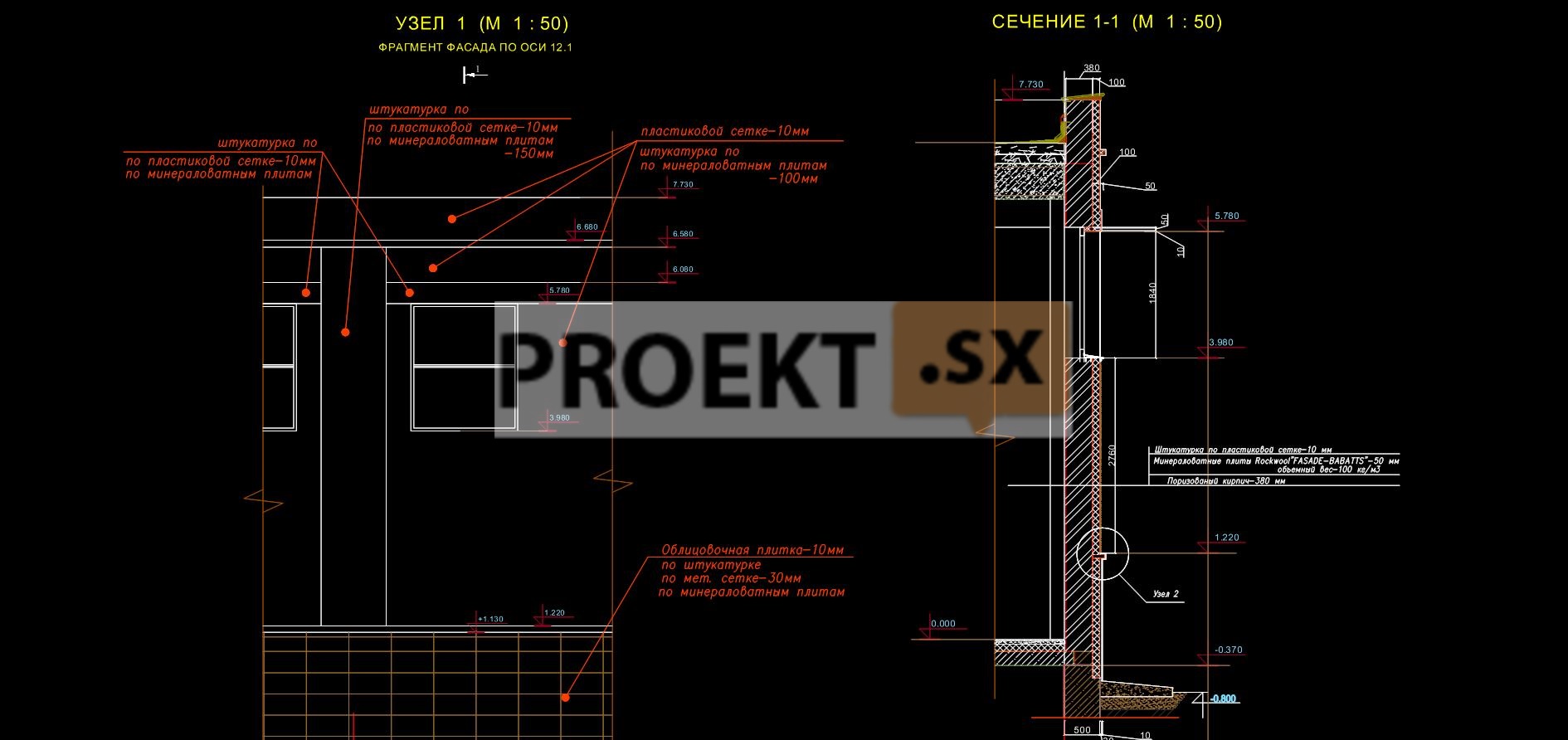

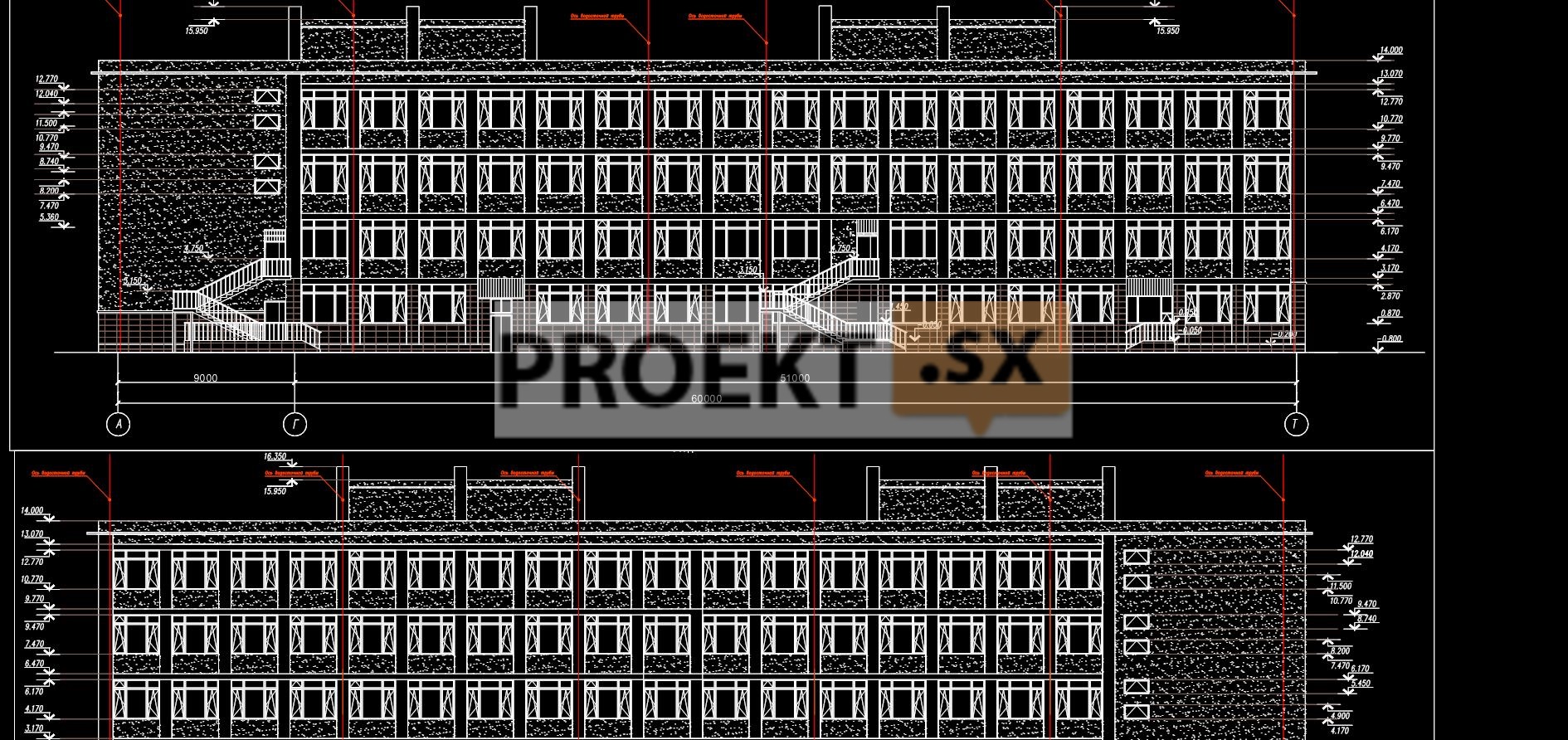

Объемно-планировочные решения

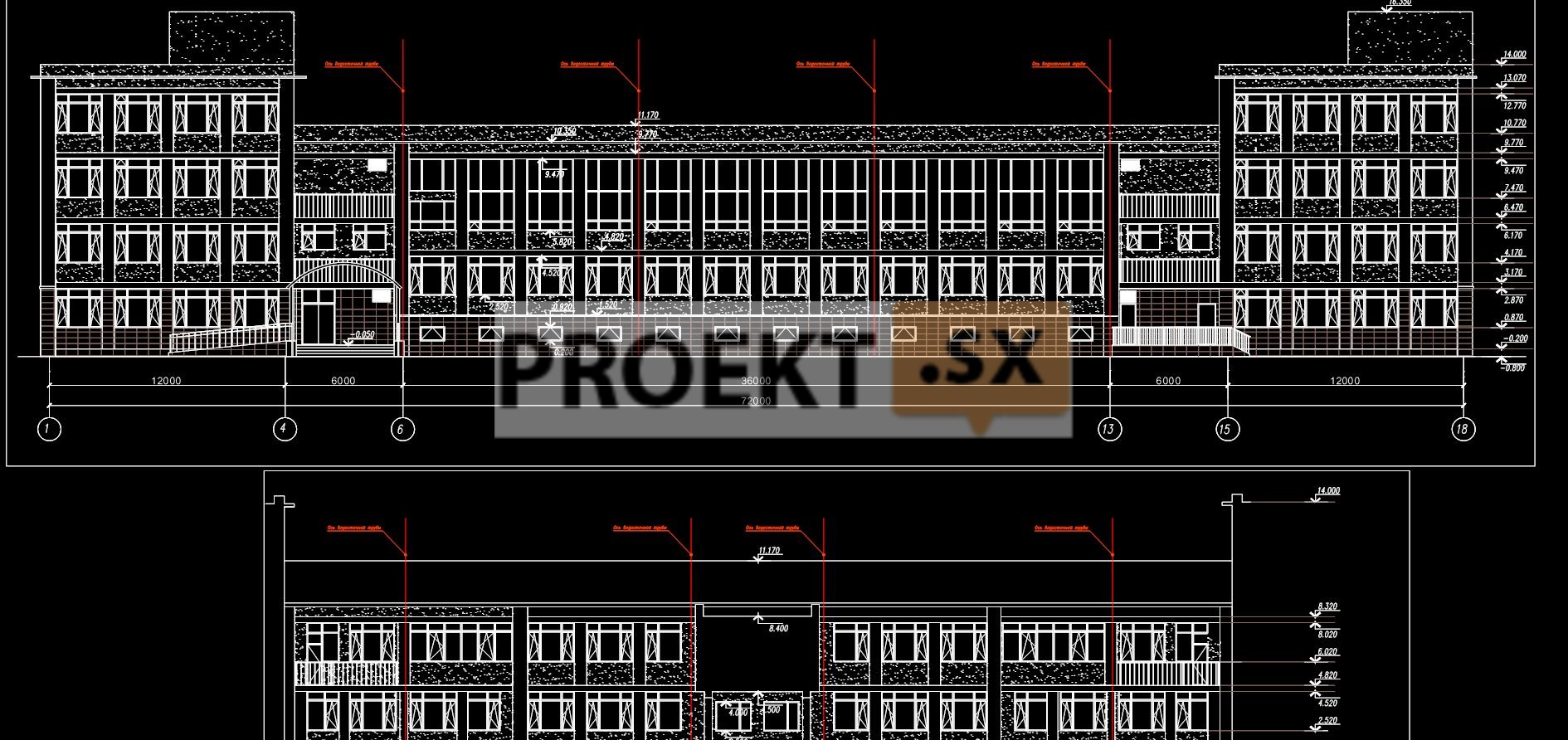

Реконструируемое здания школы построенор  в 1961-м году по типовому проекту архитектора С. И. Евдокимова хрущевского периода. Существующее здание 3-х - 4-хэтажное П-образное в плане с цокольным этажом и техническим подпольем. Конструктивная схема – несущие продольные и поперечные кирпичные стены и, частично, монолитные железобетонные колонны. В целом существующее здание имеет I степень огнестойкости и класс конструктивной пожарной опасности С0. Проектом предусматривается реконструкция существующего здания школы со встроенным ДОУ (на первом и втором этажах восточного крыла) с пристройкой новых зданий спортзала и бассейна на две чаши (для младших школьников и для средних и старших школьников). Для ДОУ организовываются две новые лестничные клетки 1-го типа в объёме здания и две наружные эвакуационные лестницы 3-го типа на фасаде. Проектом предусматривается сохранение исторической коридорной планировочной схемы школьного здания с односторонним размещением классов и учебных кабинетов. В цокольном этаже и части технического подполья предполагается понижение существующего пола для размещения гардеробных 5-11-го классов, кладовых пищеблока и технических помещений (венткамер, водомерных и теплового узлов, кабельного помещения). В школьной части здания на первом этаже располагаются начальные классы с гардеробом, зал столовой с кухней, медицинский блок, кабинеты персонала и технические помещения. На втором этаже также располагаются начальные классы, актовый зал, зал для подвижных игр и кабинеты персонала. На 3-4-м этажах размещаются учебные кабинеты 5-11-го классов, библиотека, класс индийского танца и индийская гостиная. На первом этаже ДОУ расположены две групповые ячейки, пищеблок, постирочная и медицинский блок с отдельным выходом на улицу. На втором этаже также расположены две групповые ячейки, залы для музыкальных и физкультурных занятий и помещения персонала. Главный вход в ДОУ предполагается со двора. Пристраиваемые здания спортзала и бассейна для школьников проектируется в конструкциях, также обеспечивающих I степень огнестойкости и класс конструктивной пожарной опасности С0. Конструктивная схема – монолитный железобетонный каркас с монолитными перекрытиями и покрытием. Новые здания соединяются с основным переходом в уровне 3-го этажа. В цокольных этажах размещаются технические помещения. На первом этаже расположены раздевальные с душевыми и санузлами для школьников и тренера, инвентарные. На втором этаже здания спортзала расположен блок раздевальных зала для подвижных игр. Во внутренней отделке предполагается использование стандартных материалов, имеющих соответствующие пожарные и гигиенические сертификаты. Полы в вестибюлях, коридорах, рекреациях – керамогранит, во влажных и технических помещениях – керамическая плитка, в классах, кабинетах персонала, спальнях и игровых – гомогенный линолеум, в спортзале – специальное спортивное покрытие. Стены в классах, кабинетах, коридорах, рекреациях, спальнях и игровых – штукатурка с последующей окраской, во влажных помещениях – керамическая плитка, в технических помещениях – отделка под окраску и окраска ПВА. Потолки в помещениях – подвесные модульные типа «Armstrong» и окраска ПВА. Наружная отделка стен здания. Облицовка цоколя, стенок крылец и, частично, пилястр - керамогранит серо-коричневого цвета. Стены с первого по четвертый этаж – полимерная штукатурка (основное поле – RAL, пилястры – белого цвета). Заполнение оконных проемов – двухкамерные стеклопакеты в металлопластиковых переплетах белого цвета. Козырьки над входами в здание предполагаются из ячеистого поликарбоната на металлическом каркасе. Благоустройство територии. Проектом предусмотрен пожарный асфальтированный проезд вокруг здания с выездами на пр. Мечникова. В северной части территории организована спортивная зона с футбольным полем, беговой дорожкой, сектором для прыжков, комбинированной баскетбольно-волейбольной площадкой и площадкой для активного отдыха. В западной части территории предполагаются две парковки на 7 машиномест каждая. В восточной части территории размещены контейнерная площадка и, изолировано от школьной зоны, прогулочные площадки для ДОУ.

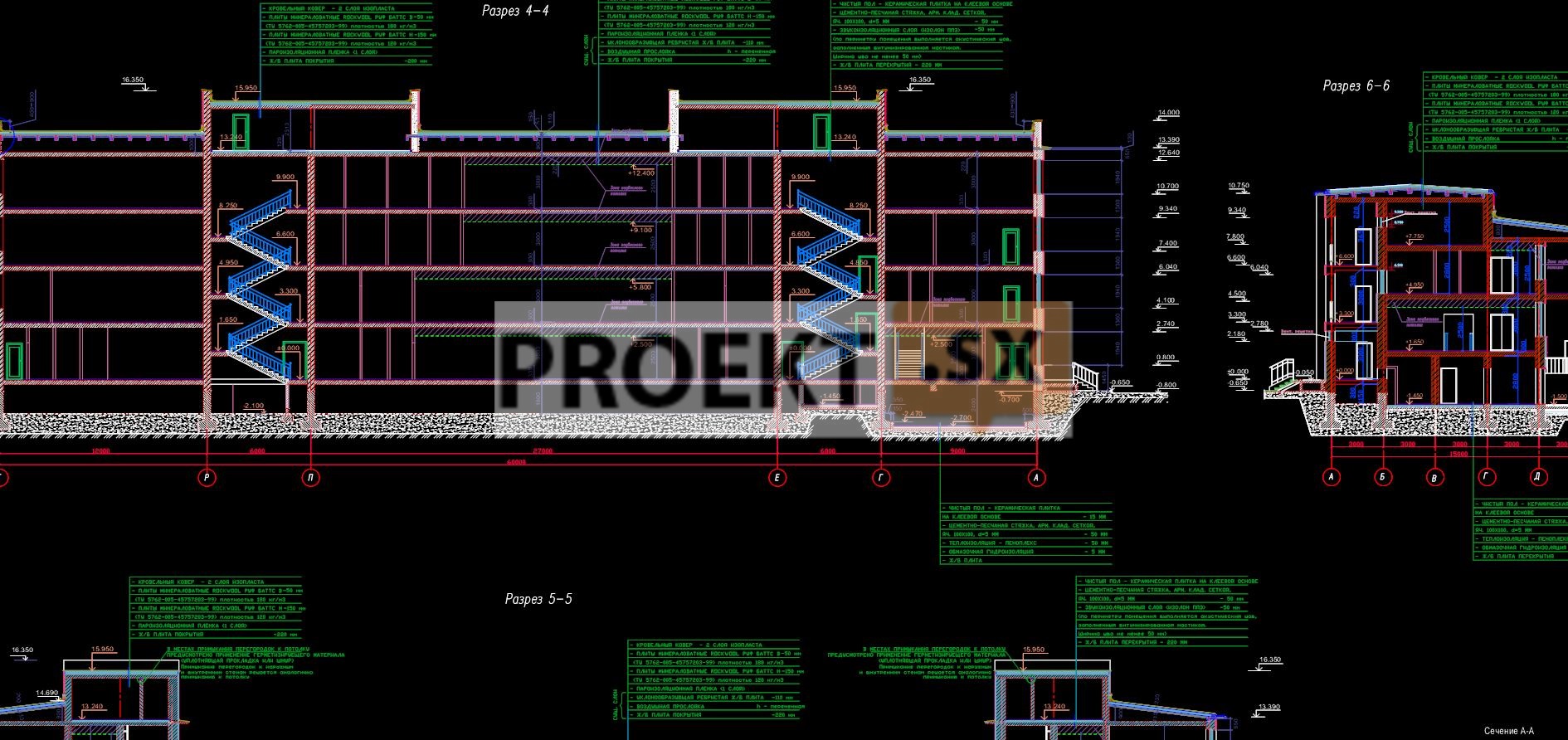

 Конструктивные решения

 В связи с тем, что данное здание представляет собой в плане постройку размерами 60,0х21,0 м, состоящую из разноэтажных (1...3 этажа) частей, находящихся при этом в различных температурно-влажностных режимах, проектом предусматривается его разделение на температурно-усадочные блоки. При этом данное разделение выполнено исходя из симметрии здания в плане, а также функциональных и объемно-планировочных особенностей здания и включает три блока, разделенных температурно-усадочными швами между осями «6.1»/«6.2» и «13.1»/«13.2». Максимальная длина температурно-усадочного блока составляет в осях 30,0 м. Для обеспечения примыкания к фундаменту существующего здания предусматривается устройство осадочных швов между осями «Т»/«Т.2» и «У»/«У.1», отделяющих конструкции здания от конструкций перехода и существующего здания. Конструктивная схема здания принята в виде неполного монолитного железобетонного каркаса с устройством рам и дополнительных диафрагм жесткости в местах устройства лестничных клеток. При этом в целях унификации и упрощения производства опалубочных работ колонны каркаса приняты одинакового сечения (40х40 см), ширина ригелей принята постоянной и равной ширине колонн. Жесткость блоков здания обеспечивается: в вертикальной плоскости наличием рам и стен, защемленных в фундаменте; в горизонтальной плоскости наличием монолитных дисков перекрытий, жестко связанных с рамами и стенами и передающих на них вертикальные и горизонтальные нагрузки. В составе проекта рассматривалось два варианта покрытия для участка здания над помещением ванн пролетом 9,6 м: устройство монолитного балочного перекрытия с пролетом балок 9,6 м; устройство покрытия из сборных железобетонных многопустотных предварительно напряженных плит высотой 400 мм производства ОАО «Баррикада». При этом, несмотря на упрощения, возникающие при монтаже сборных железобетонных плит покрытия, в качестве проектного был принят вариант с устройством монолитного балочного покрытия как обеспечивающий надежность использованных конструкций, в т.ч. при неправильной эксплуатации здания.

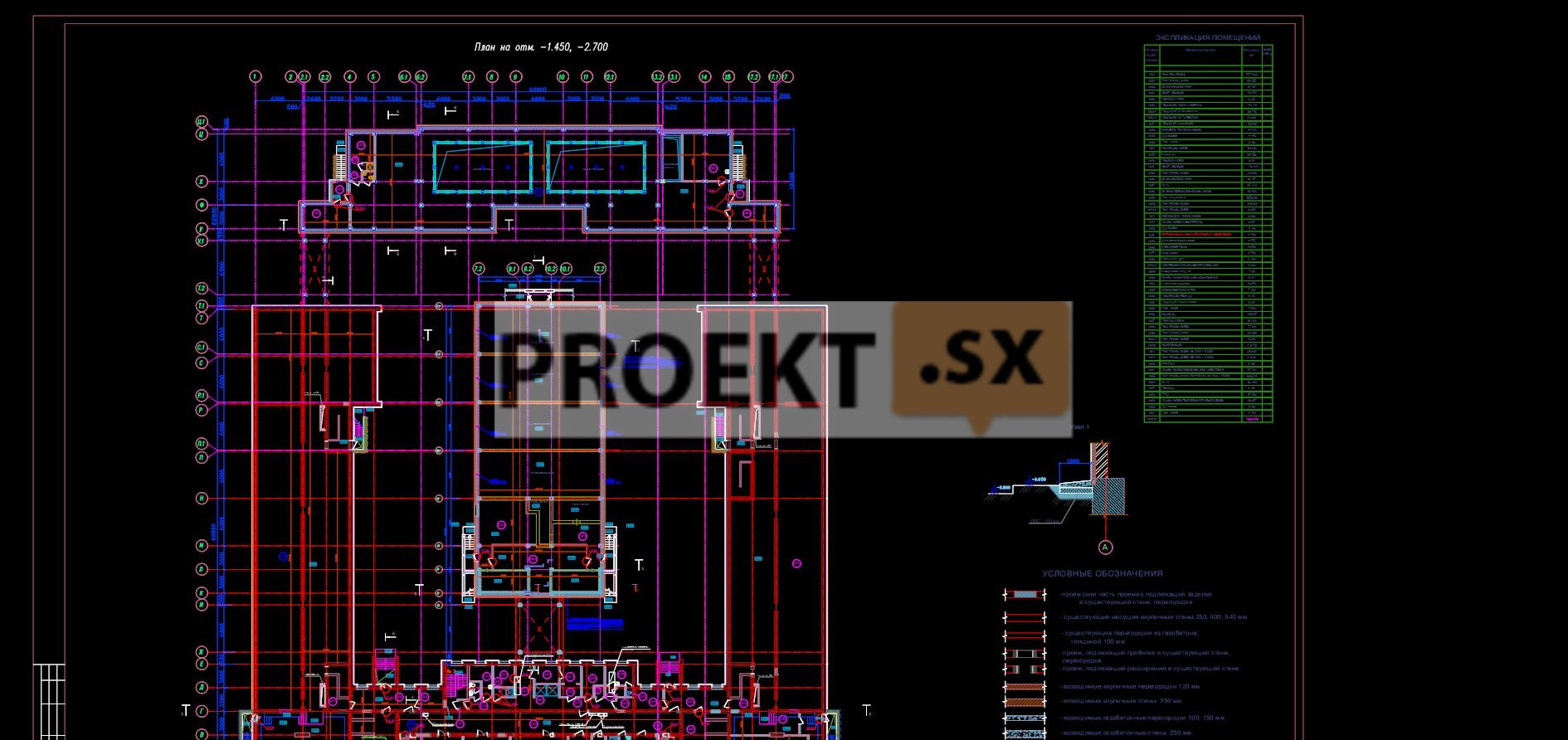

 Фундаменты

 Фундаменты запроектированы на естественном основании. В связи с тем, что данное здание примыкает к существующему фундаменту школы, в местах устройства переходов устроены осадочные швы, позволяющие выровнять деформации рядом расположенных частей зданий с различным давлением на грунт и выполнить примыкание к существующему фундаменту в уровне отметки его низа. С целью обеспечения равномерной осадки здания и его частей, выполненных различной этажности и с различным шагом примыкающих элементов, фундаменты под здание запроектированы в виде монолитной железобетонной плиты. Основанием фундаментов является ИГЭ-2. Для обеспечения жесткости фундамента и с целью уменьшения объемов работ по засыпке пола подвала, проектом принята монолитная железобетонная плита из бетона класса В25F50W4 толщиной 400 мм непосредственно под здание (фундамент Фм1) и объединенные попарно отдельностоящие фундаменты под конструкции переходов (фундаменты Фм2). В связи с высоким уровнем грунтовых вод боковые поверхности подлежат обязательной гидроизоляции. В качестве гидроизоляции принят дрениз, в комплексе с обработкой поверхности горячим битумом верха подготовки и боковых поверхностей до уровня планировочного рельефа, обеспечивающий высокую эффективность защиты от грунтовых вод в песчаных и супесчаных грунтах. Из фундаментных плит предусматриваются арматурные выпуски под стены подвала и колонны того же диаметра, которым производится армирование данных конструкций. Для обеспечения анкеровки арматуры производится ее отгиб в фундаментную плиту. Арматурные выпуски предусматриваются на величину необходимого нахлеста с обязательной разбежкой стержней по длине. Рабочая арматура выпусков стен и колонн принята из арматуры класса АIII. Бетон фундаментов класса В25F50W4. Для исключения вытекания цементного молока из фундамента при бетонировании и повышения качества бетонных работ под фундамент выполняется подготовка из бетона класса В7,5 высотой 100 мм. Схема расположения фундаментов и основные разрезы и детали по ним представлены на листе КЖ-2.

 Стены подвала

 Стены подвала выполняются до уровня перекрытий толщиной 200 мм из монолитного железобетона класса B25F50W4. Рабочая арматура стен подвала устанавливается вертикально и рассчитана для двух случаев нагружения: как статически неопределимая балка с защемлением в уровне верха фундамента и шарнирно-опертая в уровне примыкания перекрытия при давлении от грунта (для случая обратной засыпки до устройства вышележащих каменных стен); балка аналогичной конструкции при учете продольной нагрузки от вышележащих каменных стен. Бетонирование стен подвала осуществляется одновременно с бетонированием колонн каркаса для обеспечения совместной работы при передаче горизонтальных нагрузок. Схема расположения стен подвала и детали по ним представлены на листе КЖ-3.

 Чаши бассейнов и переливная емкость

 Чаши бассейнов и переливная емкость выполняются из монолитного железобетона. Толщина стен и днища ванн принята 200 мм (при максимальном размеры плиты днища 3,1х3,0 м и гидростатическом максимальном уровне воды 1,25 м). По днищу чаш бассейнов предусматриваются уклоны в соответствии с технологическим и архитектурным заданиями. Армирование стен и днища чаш бассейнов выполняется отдельными стержнями из арматуры класса АIII. Бетон чаш бассейнов и переливной емкости класса В25F50W10. Исходя из того, что размеры чаш бассейнов составляют в плане 12,0х6,0м, проектом не предусматривается отделение конструкций чаш бассейнов от конструкций каркаса. При этом боковое давление от гидростатического давления воды воспринимается конструкциями каркаса. Для обеспечения безаварийной работы переливной емкости, последняя отделена от конструкции фундаментной плиты посредством устройства самостоятельного днища. Несущими конструкциями чаш бассейнов является система несущих балок и колонн. При этом колонны приняты сечением 30х30 см, балки шириной 30 см и переменной высоты по уклону (минимальная высота ригеля составляет 40 см). Бетон ригелей класса В15F50W10, бетон колонн класса В15F50W4. Схемы расположения чаш бассейнов и переливной емкости, а также сечения по ним представлены соответственно на листах КЖ-6 и КЖ-2.

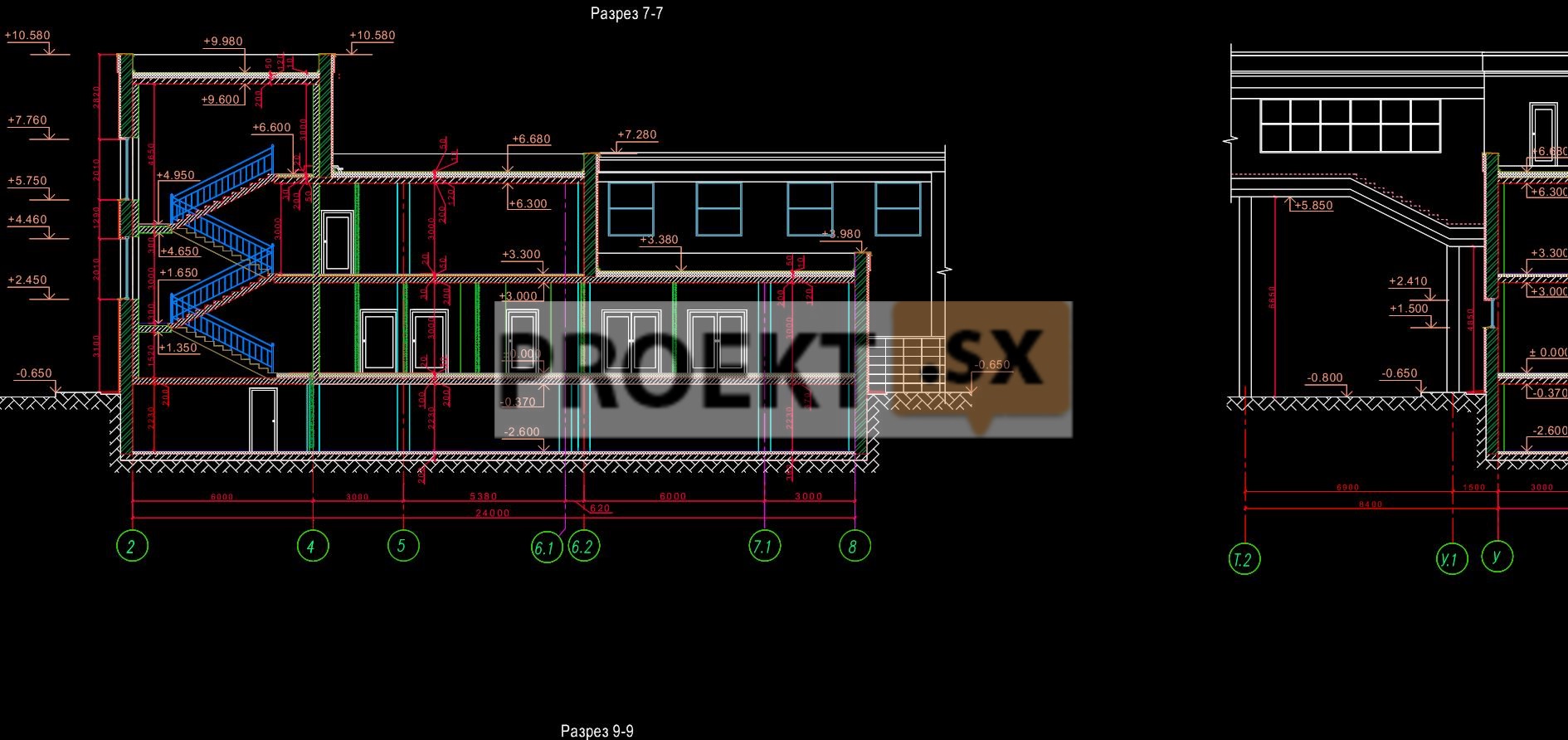

 Стены лестничных клеток

По наружным сторонам лестничных клеток выполняется устройство монолитных железобетонных стен толщиной 200 мм из тяжелого бетона класса B25F50W4. Армирование стен выполняется отдельными стержнями арматурой класса АIII. Бетонирование стен ведется высотой на этаж.

 Колонны каркаса

Как указывалось выше, колонны каркаса приняты одинакового сечения размерами в плане 40х40 см. Армирование колонн выполняется в соответствии с расчетом как внецентренно-сжатых элементов 4-мя арматурными стержнями арматурой класса АIII сечением по расчету. Поперечная арматура принята Ф6AI с шагом 400 мм, а на приопорных зонах и в местах перепуска стержней – 200 мм. Защитный слой принят не менее 30 мм, обеспечивающий необходимую степень огнестойкости строительных конструкций. Армирование колонн производится отдельными стержнями с перепуском арматуры в уровне междуэтажных перекрытий. При этом арматурные стержни устанавливаются вразбежку. Бетон колонн марки В25F75W4.

 Ригели каркаса

 Ригели каркаса приняты 2-х типов: при пролетах 6,9 м и менее – высотой 40х40 см (включая толщину примыкающей плиты); при пролетах 9,6 м высотой 70х40 см (включая толщину примыкающей плиты). Армирование ригелей выполняется в верхней и нижней зонах как неразрезных балок с учетом необходимой анкеровки арматуры. Рабочая арматура ригелeй класса АIII. Поперечная арматура ригелей класса АI, установленная с переменным шагом по длине пролета. Защитный слой ригелей принят не менее 30 мм, обеспечивающий необходимую огнестойкость строительных конструкций. Бетон ригелей класса B25F50W4 (для колонн переходов применяется бетон класса B25F100W4).

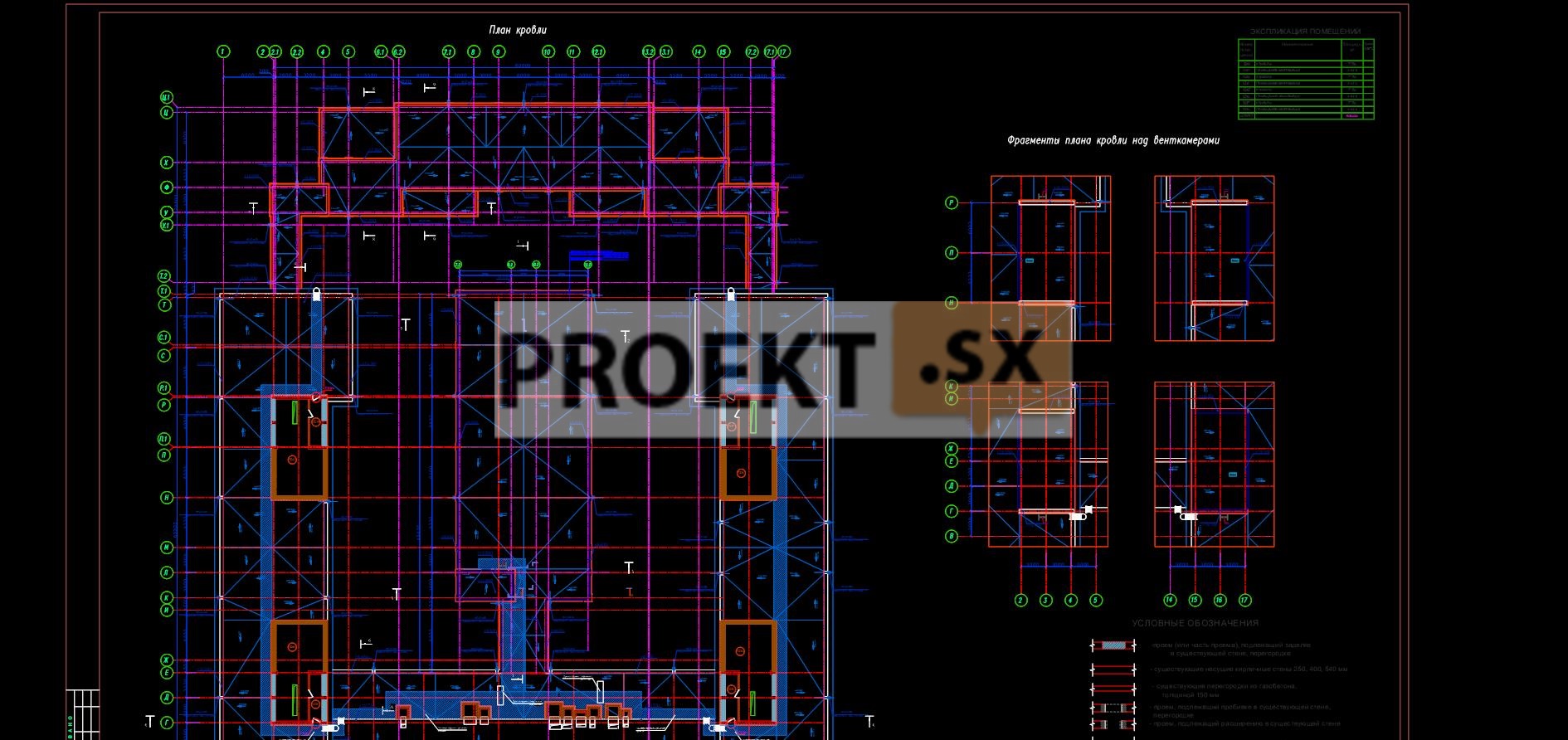

 Перекрытия

 Перекрытия приняты монолитные железобетонные толщиной 200 мм. Повышенная толщина перекрытий связана с устройством неполного рамного каркаса, при котором перекрытия работают как безьалочные в местах отсутствия ригелей. Армирование перекрытий выполняется в верхней и нижней зонах как неразрезных конструкций с учетом необходимой анкеровки арматуры. Рабочая арматура ригелей класса АIII. Защитный слой арматуры принят по низу плит не менее 20 мм, что обеспечивает необходимую огнестойкость строительных конструкций. Бетон перекрытий класса В25F50W4.
