Архитектурно-планировочные решения

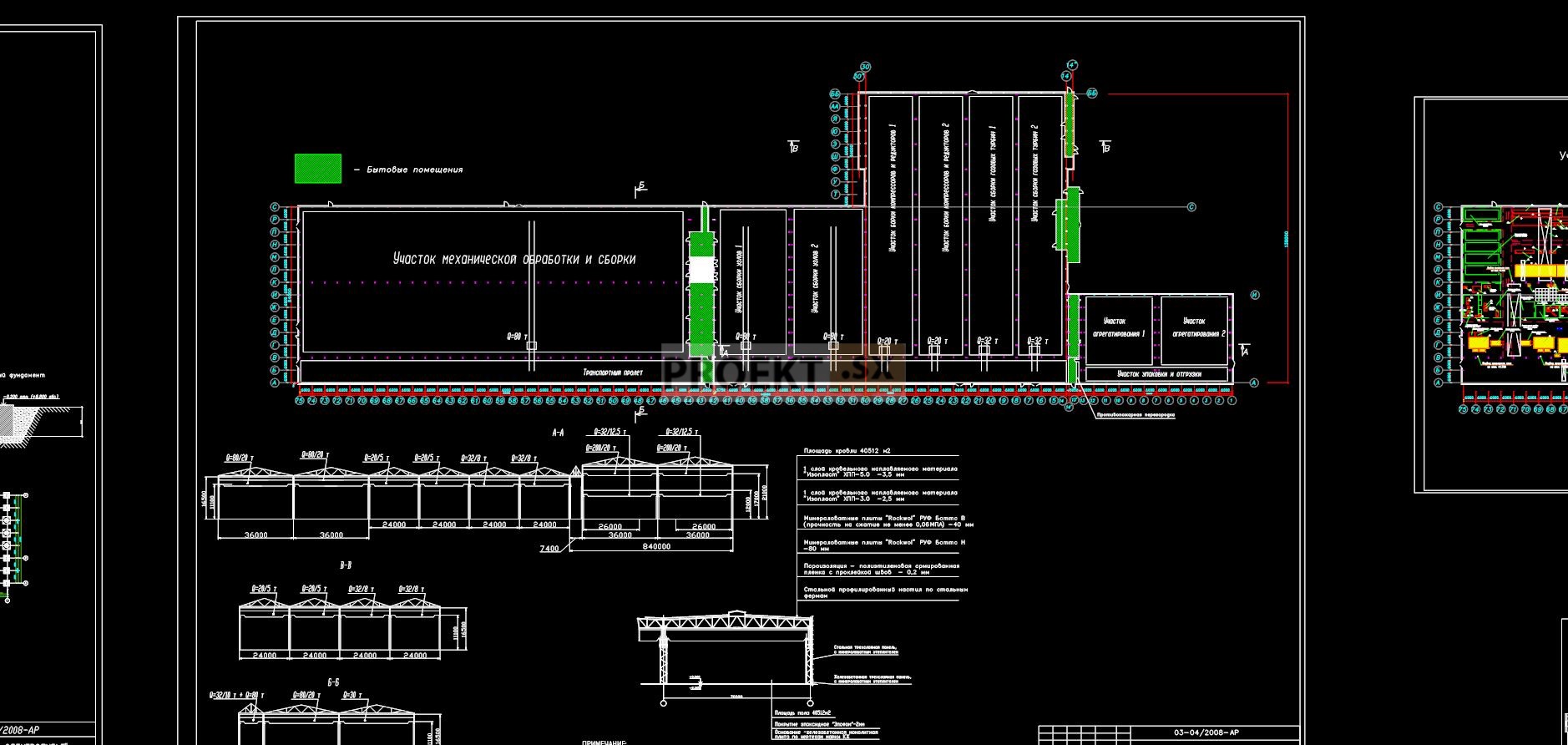

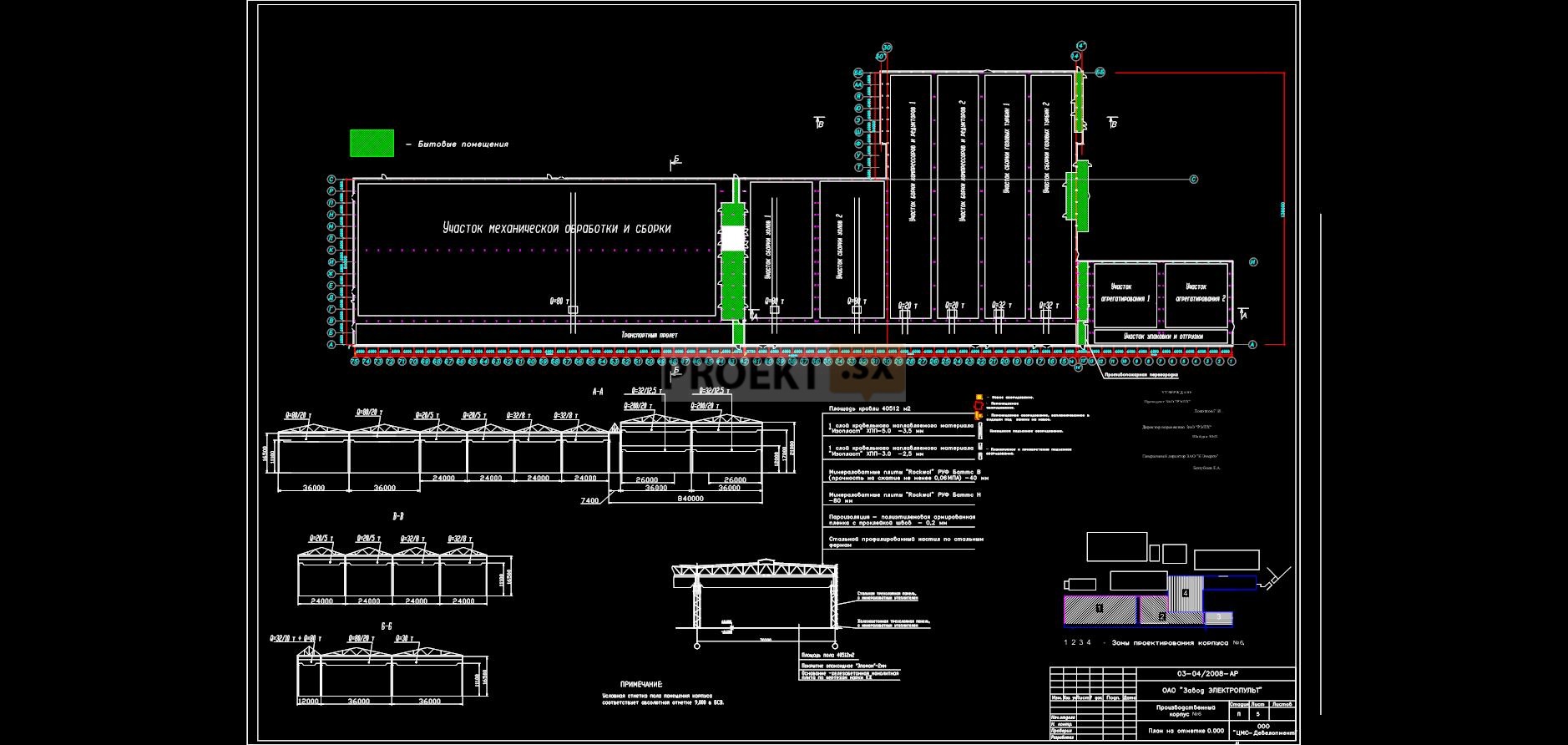

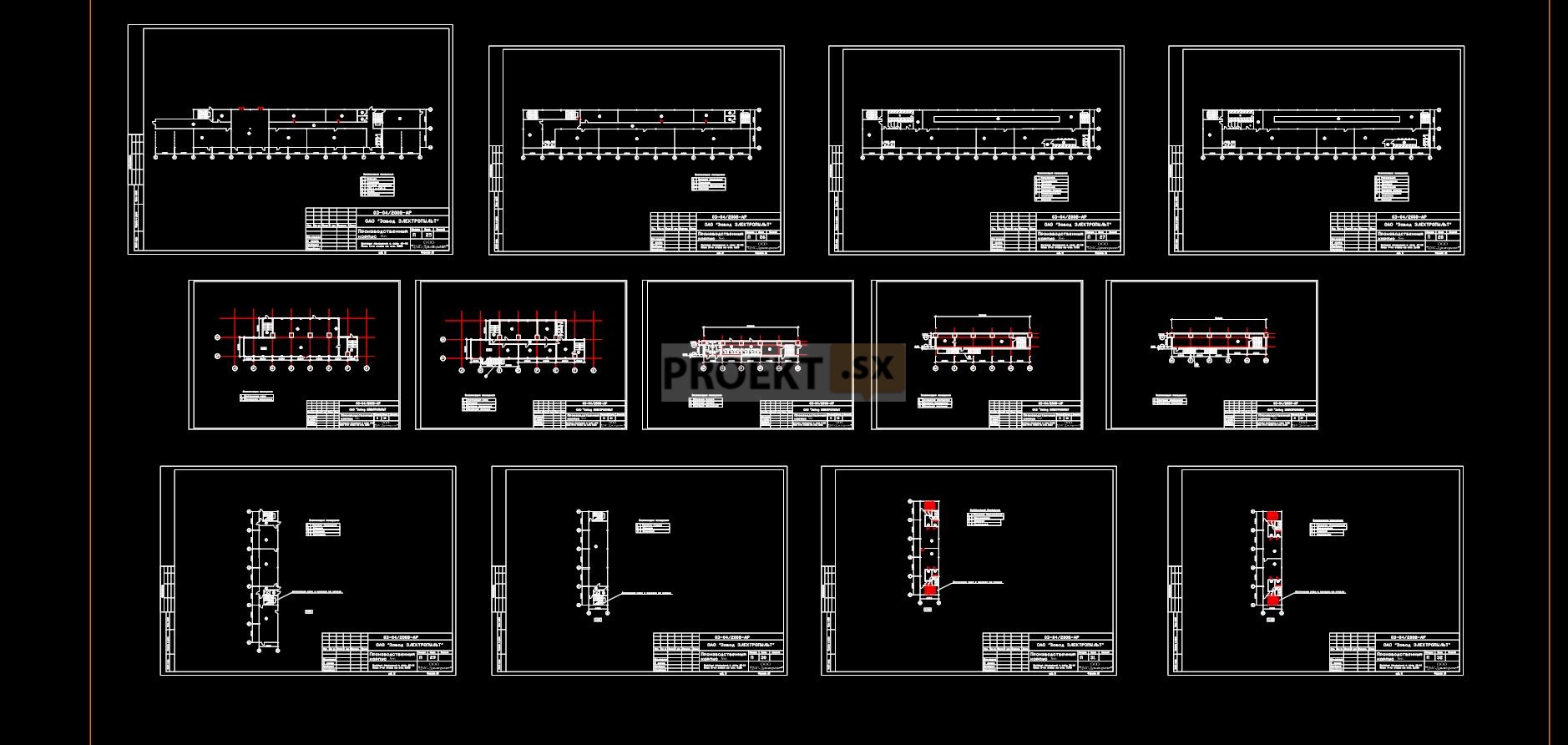

 Объемно-планировочные решения

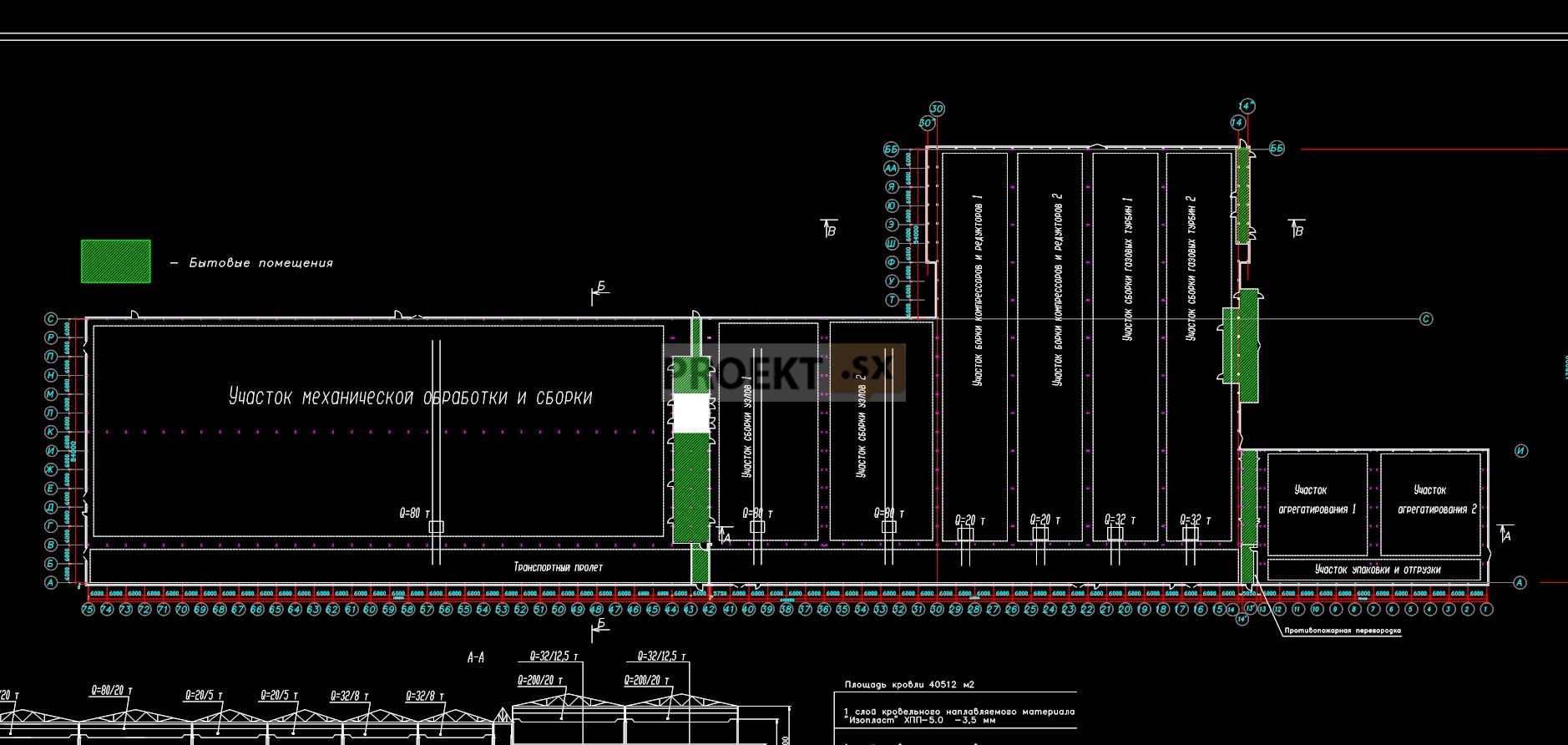

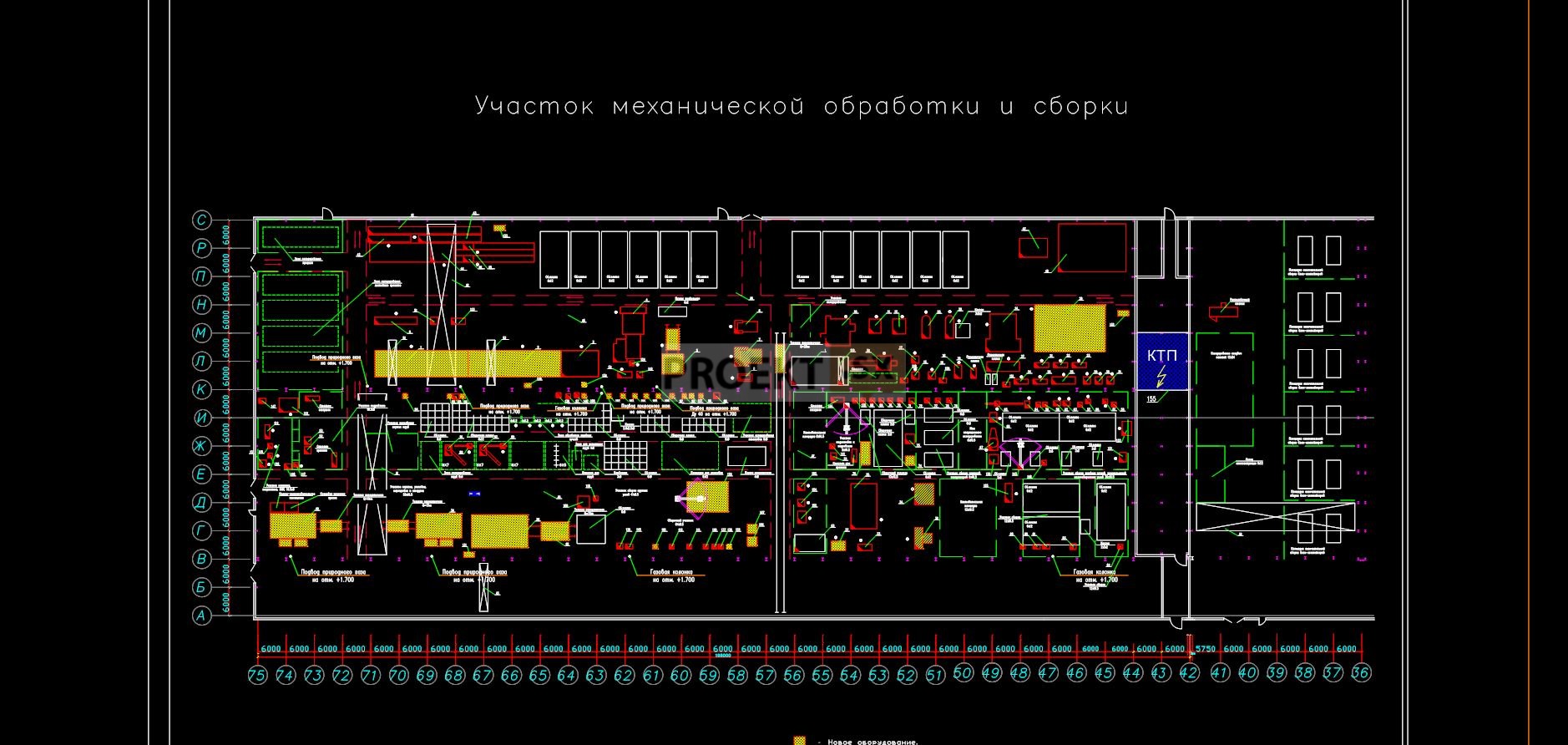

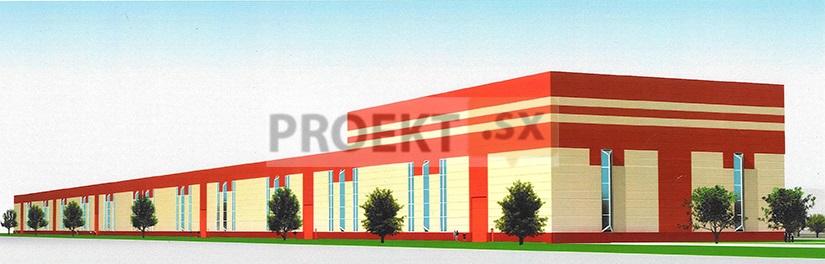

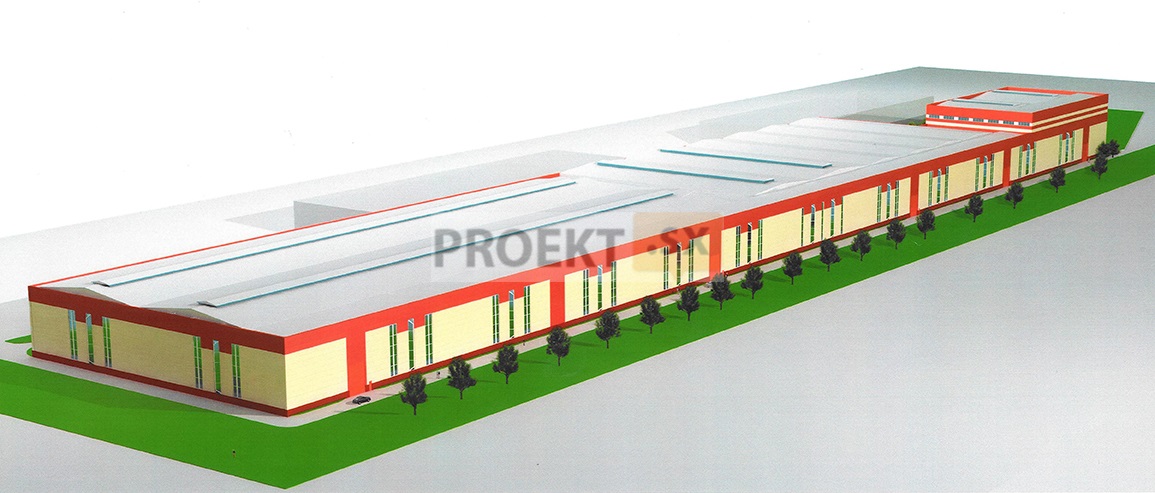

 В соответствии с заданием на проектирование производственный корпус, с габаритами в плане 450,0 на 138,0 метров и площадью застройки - 40512,0 кв.м., размещается вдоль северовосточной границы участка с 6-ти метровым отступом от красной линии застройки. Часть проектируемого корпуса, в осях 14”-30” размещается на территории предприятия между существующими производственными корпусами № 3 и № 4. Проектируемый корпус своим северо-западным фасадом выходят на проектируемую улицу. Остальные фасады корпусов решены в той же стилистике, отвечающей фирменным стандартам предприятия, ориентированы на внутризаводскую территорию. Здание проектируемого производственного корпуса одноэтажное, разновеликое: Часть корпуса в осях 1-13 и А-Б имеет отметку верха парапета 25,0 метра, а часть корпуса в осях 14-75 и А-Б имеет отметку верха парапета - 17,600 метров. Здание имеет «В» категорию по взрывопожарной опасности. Здание II степени огнестойкости. Класс конструктивной пожарной опасности - СО. В соответствии с технологическим процессом в объеме производственного корпуса размещаются: - в осях 1-13 и В-И - участки агрегатирования № 1 и № 2; - в осях 14 - 22 и В-ББ - участки сборки компрессоров № 1 и № 2; - в осях 22-29и В-ББ - участки сборки турбин № 1 и №2; - в осях 29 - 41 и В-С - участки сборки узлов № 1 и № 2; - в осях 43 - 75 и В-С - механо-сборочные участки № 1 и № 2; - в осях 1-75 и А-В - участок упаковки и отгрузки. Класс функциональной пожарной опасности Ф 5.2. Здание отапливаемое, оборудованное кран-балками. Кровля рулонная двухслойная из наплавляемого материала «Изопласт». Наружные стенки проектируемого корпуса - стальные трехслойные панели «Строй-панель» с минераловатным утеплителем из базальтовой ваты. Цоколь наружных стен - железобетонные трехслойные панели с утеплителем. Железобетонный цоколь здания окрашивается фасадной латексной краской за два раза, цвет красно-коричневый RR 29. Фасады корпусов решены в двухцветной гамме: комбинированной красно-коричневой и RR 29 и серо-бежевой RR 30. Заполнение оконных проемов однокамерные стеклопакеты, рамы - металопластик белого цвета. В осях 13-14и В-И, а также 41-43и В-С предусматривается устройство 4-х этажных вставок, в осях Л-Т и 14 предполагается устройство 2-х этажной вставки, в осях ББ-Ш и 14 трёх этажной вставки для размещения бытовых помещений работающих в производственном корпусе. В указанных вставках размещаются раздевалки с душевыми, умывальными и санитарными узлами, административно-бытовые помещения. Класс функциональной пожарной опасности помещений во вставках - Ф 3.6 (бытовые помещения) и Ф 4.3 (административно-бытовые помещения). От производственных помещений 4-х этажные вставки отделяются противопожарными стенами 1-го типа, выполняемыми из газобетонных блоков, толщиной 20 см., с пределом огнестойкости не менее REI150. Перегородки в административно-офисных помещениях этаже предусматриваются из листов сухой штукатурки типа «Gyprok» по металлическому каркасу с заполнением внутреннего пространства негорючими минераловатными плитами. В помещениях с влажным режимом (душевые, санузлы, умывальные) внутренняя поверхность стен облицовывается на высоту до 2-х метров керамической плиткой. Для внутренней отделки помещений применены высококачественные материалы светлых тонов с высокими эстетическими качествами. Полы в производственных помещениях предусматриваются наливные бетонные полы с композиционным покрытием. Полы в административно-бытовых помещениях предусматриваются следующих типов: - административные помещения и гардеробы работников - линолеум; - в помещениях с влажным режимом (санузлы, умывальные, преддушевые и душевые) - керамическая плитка; - технические помещения (компрессорная, венткамеры) - бетонные полы.

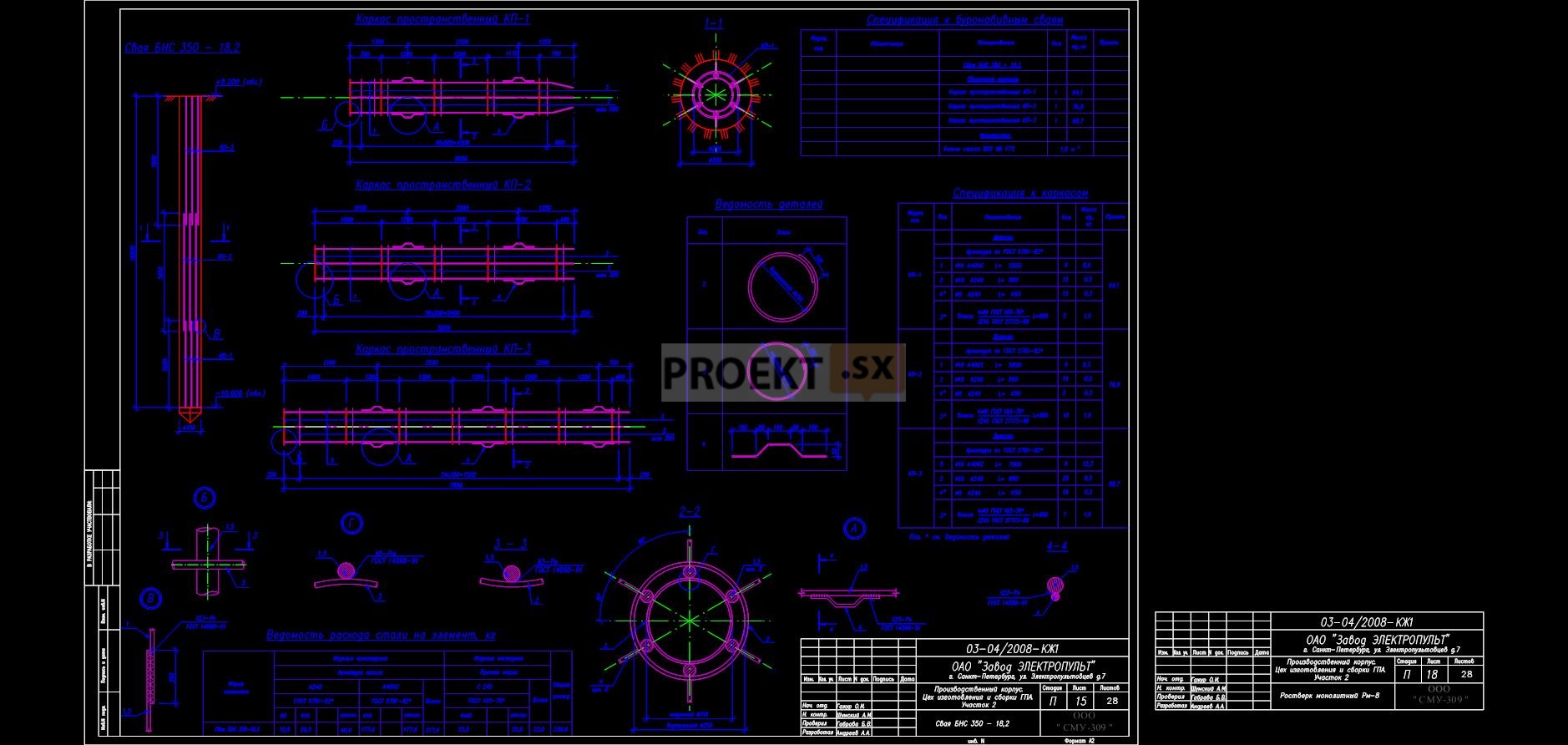

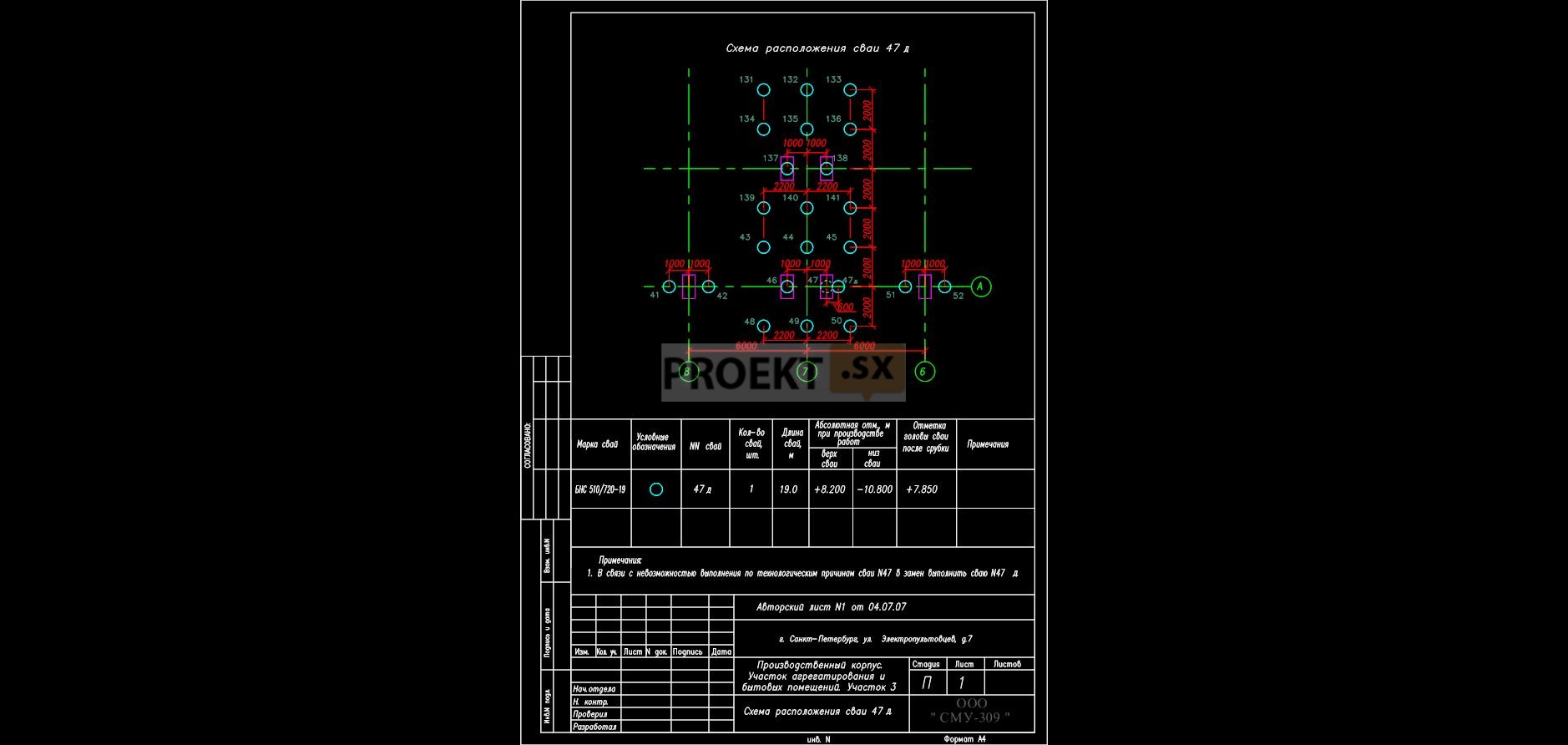

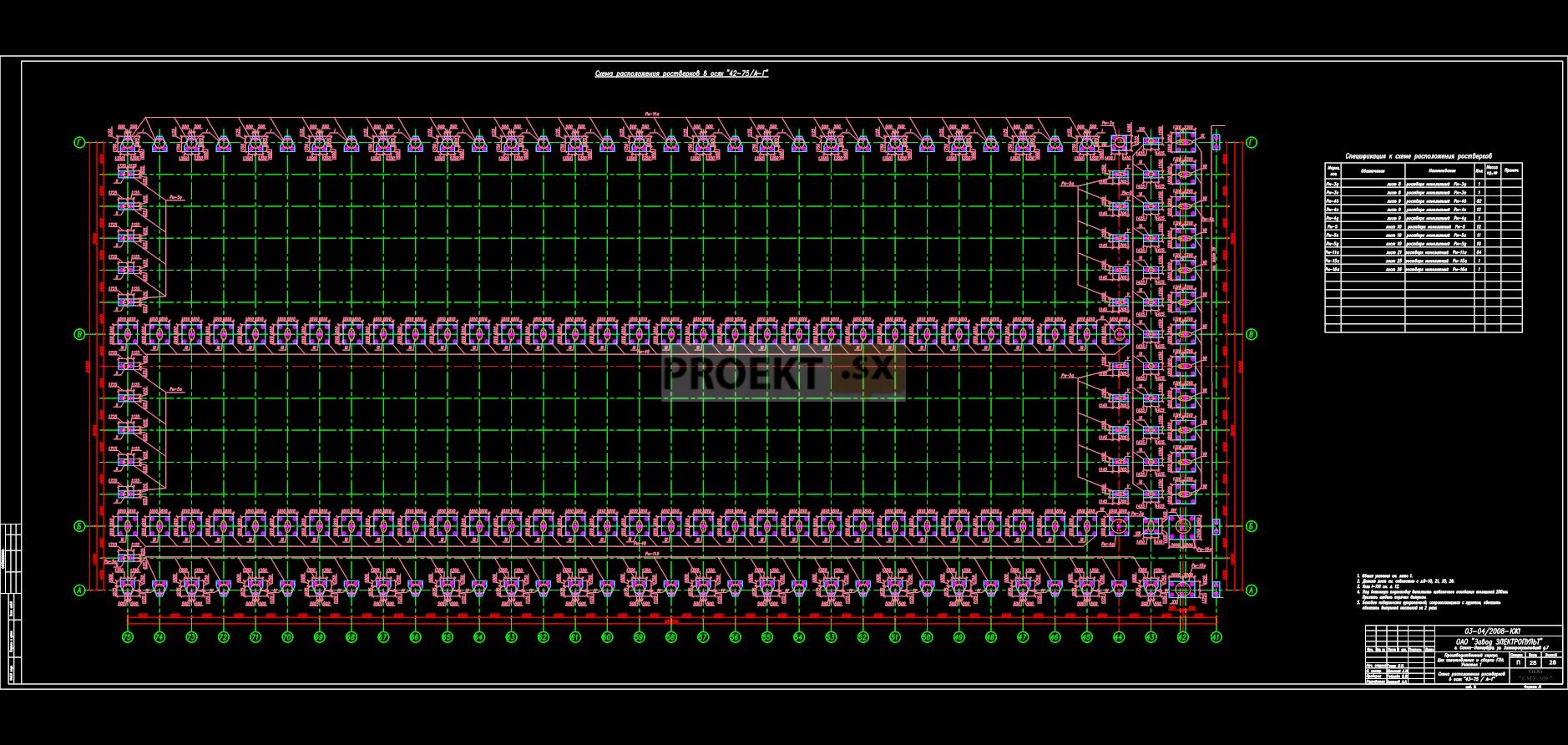

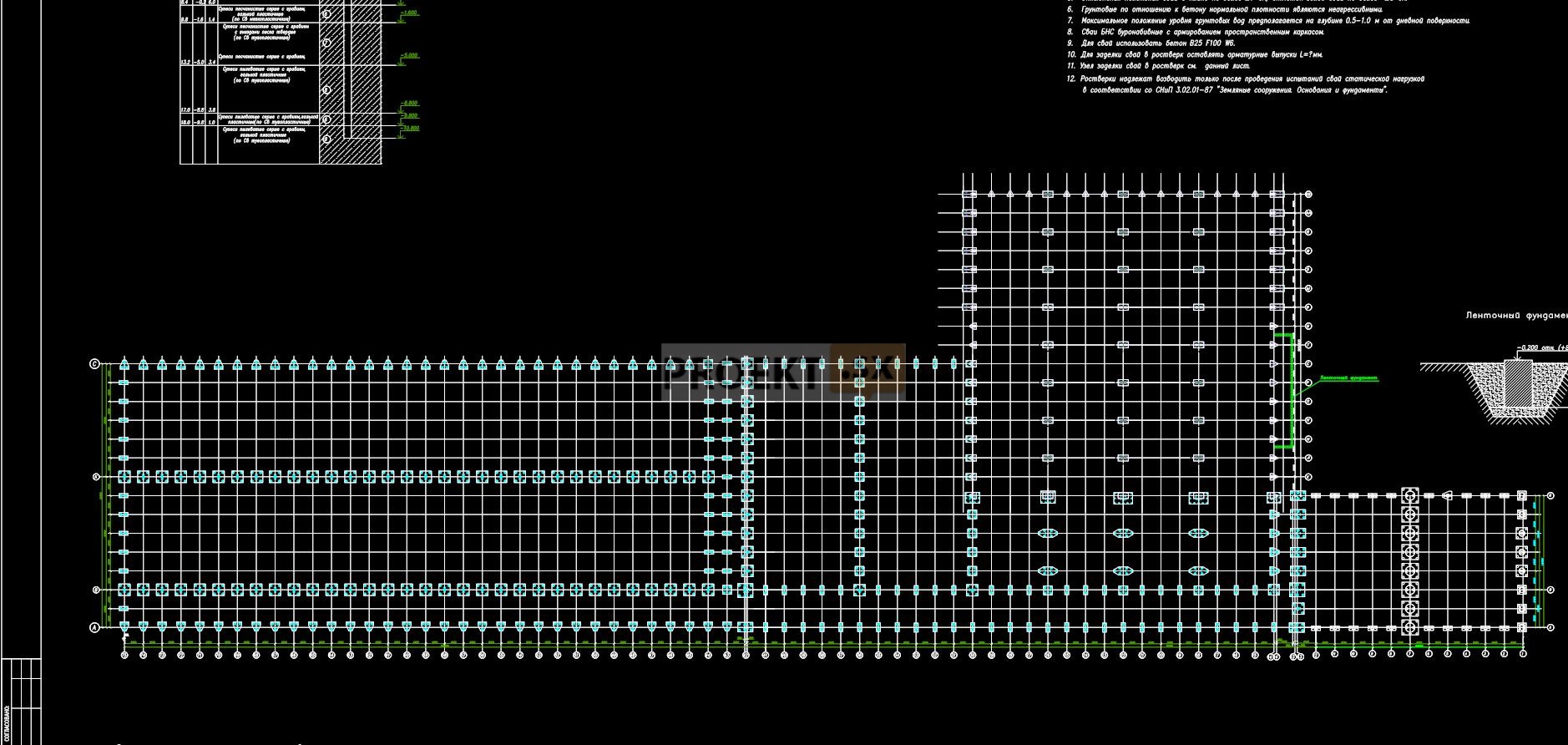

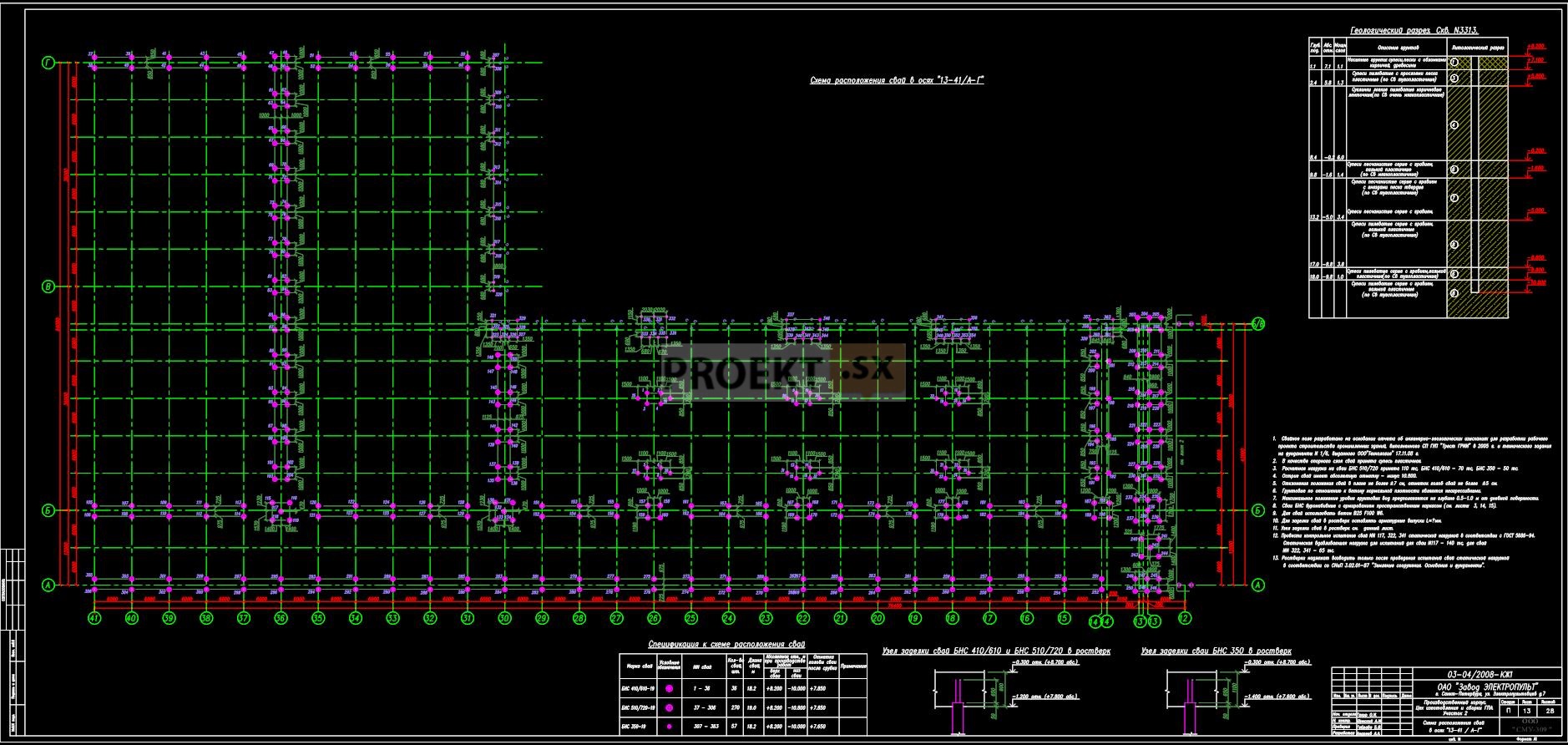

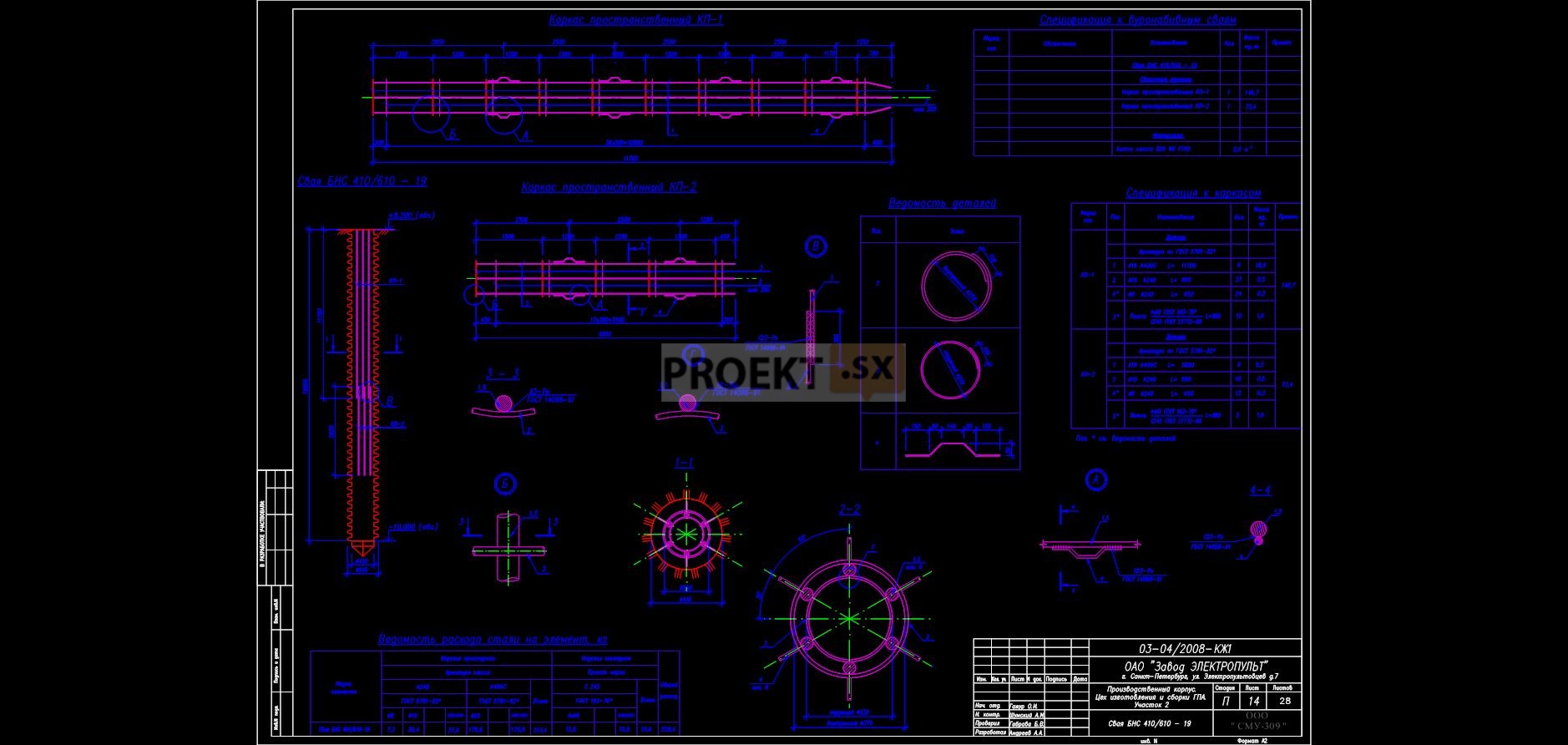

Конструктивные решения

Здание производственного корпуса - одноэтажное здание размером в плане 450 х 138 м. Здание обслуживается подвесными кранами грузоподъемностью 25,32, 80 и 200 т. Каркас здания образован стальными колоннами с шагом 6 м и стальными фермами покрытия пролетами 24 и 36 м, шарнирно опертыми на колонны. Колонны - из стальных двутавров 45Б1, сталь С245. Фермы покрытия запроектированы из прямоугольных труб. Покрытие - из профилированного настила. Жесткость диска покрытия обеспечивается горизонтальными связями по верхним поясам ферм. Жесткость здания в поперечном направлении обеспечивается жестким защемлением колонн в фундаментах, в продольном направлении вертикальными связями по колоннам в середине блока. Все металлические несущие элементы каркаса, включающие в себя: колонны, конструкции вертикальных связей каркаса, покрываются огнезащитным составом, обеспечивающим огнестойкость несущих указанных элементов не ниже R 90. Наружные стены - навесные трехслойные панели. Цокольные панели трехслойные железобетонные. В местах сопряжения вновь возводимого корпуса № 6 (II степени огнестойкости) с корпусами № 3 и №4, IV степеней огнестойкости, (вдоль осей 14 и 30) предусматривается выполнение противопожарных стен 1-го типа (REI 150), с учетом требований п.7.16 СНиП 21-01-97*, для выделения пожарных отсеков. В местах сопряжения в соответствии с требованиями п. 7.15 СНиП 21-01-97* предусматриваются мероприятия, обеспечивающие нераспространение пожара, минуя эти преграды. В местах примыкания стен корпусов 3, 4, 6, под углом, противопожарная стена выступает по горизонтали не менее 4-х метров от внутреннего угла зданий. Фундаменты корпуса приняты свайные с кустовым расположением свай по колонне. Сваи - буронабивные диаметром 350 мм, длиной 18м. Ростверки монолитные железобетонные высотой 920 мм. Бетон свай и ростверков В25 W8 Р100 на сульфатостойком цементе. В осях 13-14 и А-И, а также 41-43 и А-С предусматривается устройство 4-х этажных вставок для размещения административно-бытовых помещений работающих в производственном корпусе, а также инженерное оборудование в соот-ветствии с п.1.6* СНиП 2.09.04-87*. При этом бытовые помещения, расположенные м/о К-Г и 43-42 предусматриваются как встроенные бытовые помещения (по 1.7* СНиП 2.09.04-87*). В соответствии с п. 1.25* СНиП 2.09.04-87* вставки отделяются от производственных помещений противопожарными перегородками 1-го типа (EI 45) и перекрытиями 3-го типа (REI 45), выполняемыми из газобетонных блоков, толщиной 20 см. Междуэтажные перекрытия в 4-х этажных вставках - монолитные железобетонные плиты толщиной 80 мм по стальным балкам прокатного профиля. Бетон В22,5. В осях 14-15 и Л-У, предусматривается устройство 1-о этажной встройки для размещения бытовых помещений работающих в производственном корпусе. В соответствии с п. 1.25* СНиП 2.09.04-87* встройка отделяется от производственных помещений противопожарными перегородками с пределом огнестойкости не менее EI 90, выполняемыми из газобетонных блоков, толщиной 20 см. и перекрытиями 3-го типа (REI 45). Степень огнестойкости принимается не ниже II. Междуэтажные перекрытия монолитные железобетонные плиты толщиной 80 мм по стальным балкам прокатного профиля. Бетон В22,5. В осях Т-ББ и вдоль оси 14, предусматривается устройство 3-х этажной пристройки для размещения бытовых помещений работающих в производственном корпусе. В соответствии с п. 1.24* СНиП 2.09.04-87* пристройка отделяется от произ-водственных помещений противопожарными перегородками 1-го типа (EI 45), выполняемыми из газобетонных блоков, толщиной 20 см. Междуэтажные перекрытия монолитные железобетонные плиты толщиной 80 мм по стальным балкам прокатного профиля. Бетон В22,5. Несущий каркас здания предусматривается с учетом снеговых, ветровых и крановых нагрузок. Плита пола производственного корпуса принята железобетонной, толщиной - 200 мм, с армированием двойной сеткой. Основание пола - уплотненная песчаная подушка толщиной 1 м. Нагрузка на плиту пола 2 т/м2. Проектом предусмотрен зазор между ростверком и плитой пола для исключения передачи нагрузки. Бетон пола плиты В25 W6 F100. По контуру здания с внутренней стороны под плитой пола и с наружной стороны под отмосткой предусмотрено утепление пеноплексом. Для установки производственного и транспортного оборудования производственного корпуса предусматривается устройство независимых фундаментов согласно рабочим чертежам фундаментов, прилагаемых к рабочим чертежам, отнесённых к конкретному оборудованию. Фундаменты под рабочее и транспортное оборудование должны соответствовать требованиям, обеспечивающих соблюдения норм технологического процесса. Относительная отметка 0,000 соответствует абсолютной отметке 9,00 в БСВ. В соответствии с техническим отчетом об инженерно-геологических изысканиях ГУЛ «Трест ГРИИ» заказ 377-05(1373) острие свай корпуса погружается в слои: - ИГЭ 5 пески гравелистые плотные с е = 0,5 и Е = 440 кг/см2; - ИГЭ 8 супеси пылеватые пластинчатые с Е = 150 кг/см и II = 0; - ИГЭ 9 суглинки с растительными остатками твердые с Е = 150 кг/см и 1L = -0,13; -ИГЭ 10 супеси пылеватые твердые с Е = 220 кг/см и II = -0,42. Максимальный уровень грунтовых вод ожидается на глубине 0,5 м. Воды не агрессивны к бетону марки W4. Влияние на соседние здания не ожидается.
