АРХИТЕКТУРНЫЕ РЕШЕНИЯ

Объемно-планировочные решения

Форма здания в плане - прямоугольная, типичная для производственных зданий и дает возможность максимально использовать площадь застройки и добиться наилучшего использования территории ТЭЦ. Принятые объемно-пространственные и архитектурно-художественные решения не противоречат концепции градостроительной ситуации и сохраняют историческую среду. Пропорции и высоты соответствуют предложенной схеме, заданной технологией производства и предельным параметрам капитального строительства. За отметку 0,000 принята относительная отметка чистого пола, соответствующая абсолютной отметке 4,200 в Балтийской системе координат. Площадь застройки - 821,80 м2. В.т.ч здание - 775,50 м2. крыльца и пандусы - 46,30 м2. Общая площадь - 1292,0 м2. Строительный объем надземной части здания - 8384 м3. (Без учета парапета). Строительный объем подземной части здания - 210,3 м3. Класс ответственности - II. Степень огнестойкости - II. Класс конструктивной пожарной опасности - С0. Класс функциональной пожарной опасности Ф.5.1. Здание насосной станции имеет нормальный уровень ответственности (II). Коэффициент надежности по ответственности - 1,0. Помещение насосной станции имеет нормальный влажностный режим. Газы в помещении не выделяются, среда для конструкций не агрессивна. Высота НПС от прилегающей территории до верха парапета - 13,3 м; здания трансформаторной станции - 6,9 м. Количество этажей НПС - 1; ТС - 1 этаж. Здание выполняется в металлическом каркасе в огнестойком исполнении.  Покрытие по профилированным листам. Здание выполнено по технологическому заданию со всеми атрибутами, необходимые производству: кран-балками, монтажными и обслуживающими площадками и т.д. Здание НПС одноэтажное с площадками обслуживания на отм. +4.000, +8.000. Здание трансформаторной станции содержит следующие помещения: эл.-помещение РУНН - 53,34 м2; эл.-помещение РУСН - 28,11 м ; помещение КИПиА - 18,23 м; трансформаторное помещение №1 - 10,37 м2; трансформаторное помещение №2 - 10,2 м2; трансформаторное помещение №3 - 10,2 м2; трансформаторное помещение №4 - 10,2 м2; санузел - 2,5 м; передняя санузла - 4,02 м; склад - 8,02 м. Санитарный и технологический режимы обеспечивают венткамеры и техпомещения. Поскольку по заданию на проектирование в помещениях нет постоянных рабочих мест, особые мероприятия по инсоляции и защите от шума не предусматриваются. Постоянные рабочие места не предусмотрены, НПС обслуживается выездной ремонтной бригадой ремонтного и эксплуатационного персонала. Численность данной бригады 2-3 человека, периодичность профилактических и ремонтных работ составляет: техническое обслуживание - 1 раз в год; технические проверки - 1 раз в месяц. Для входа в здание НПС предусматриваются одна дверь и одни распашные ворота. Внутри помещения предусмотрена металлическая лестница для подъема на отметку +4.000, лестницы и стремянки - для подъема на площадки обслуживания. Площадки обслуживания имеют металлическое ограждение высотой 1,0 м. Вход в здание ТС осуществляется с торца здания в помещения РУНН и РУСН, в каждое помещения трансформаторов предусмотрен вход через распашные ворота на отм. +1.200. Также, между зданиями НПС и ТС имеются смежные дверные проемы на отметках 0.000 и +1.200.

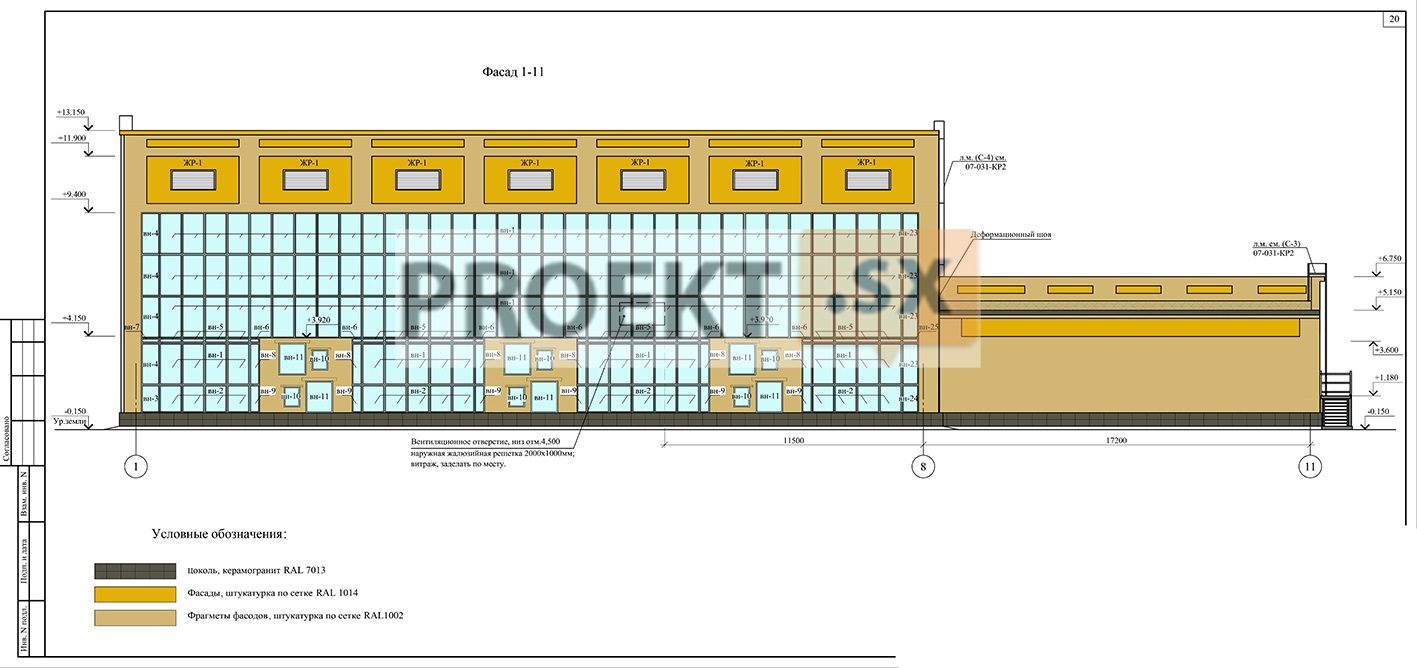

Архитектурные решения фасадов

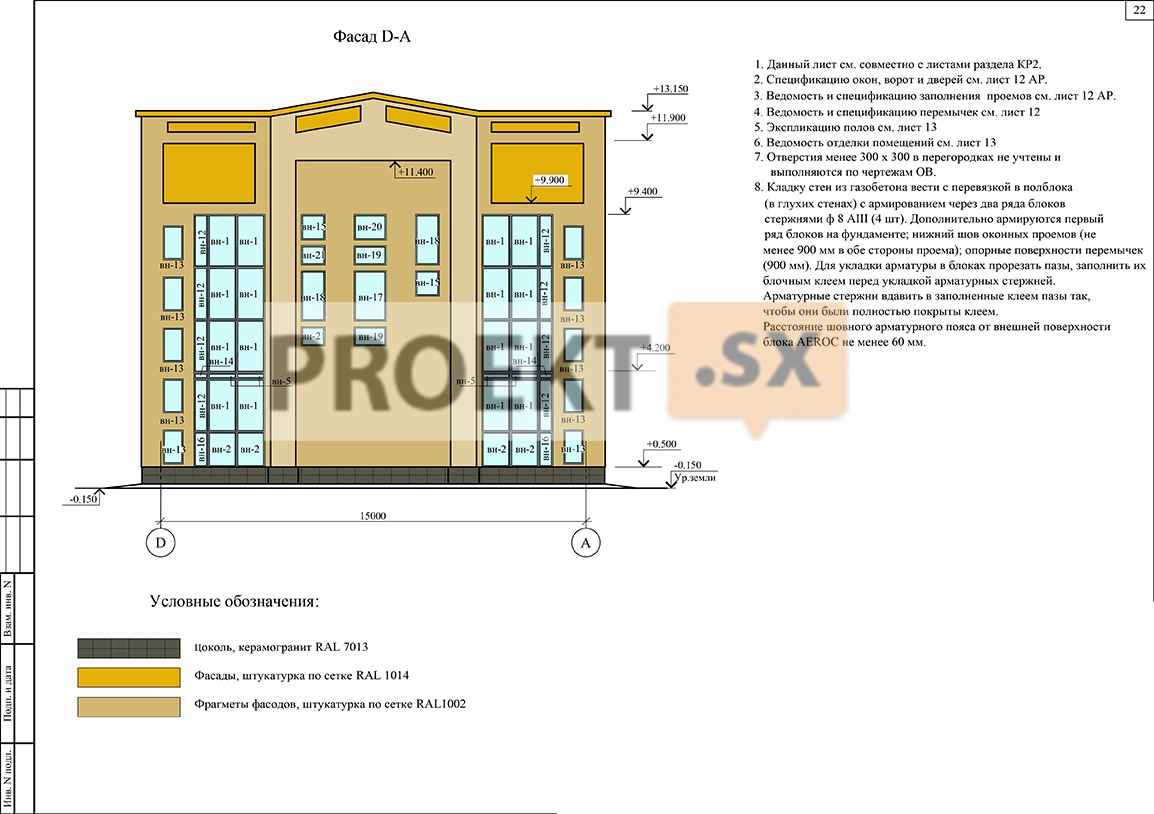

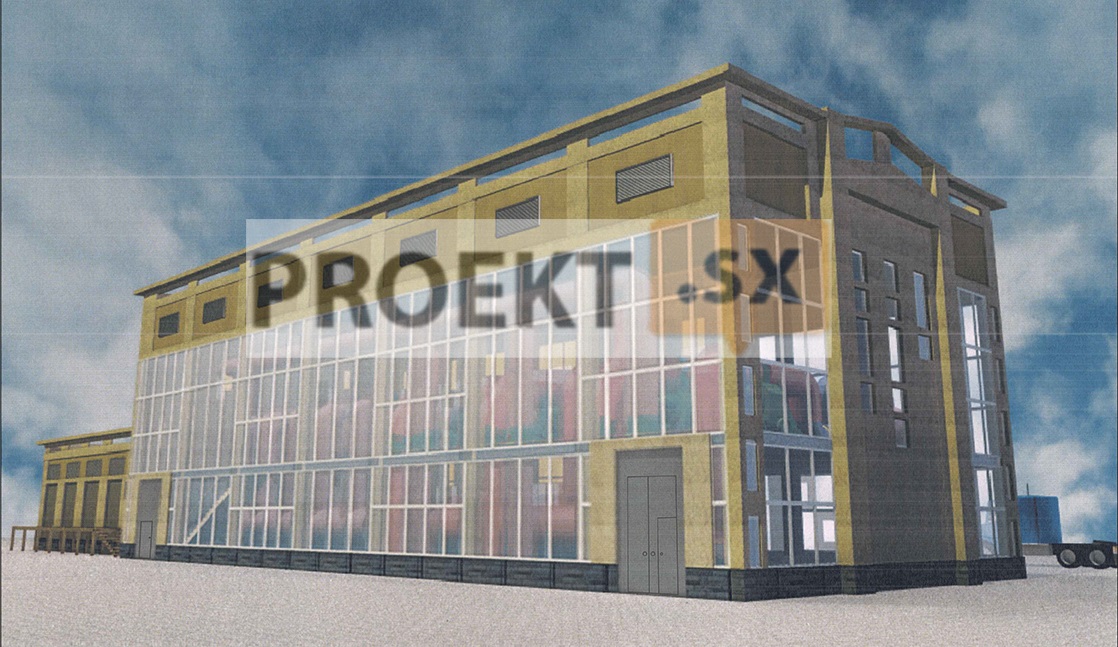

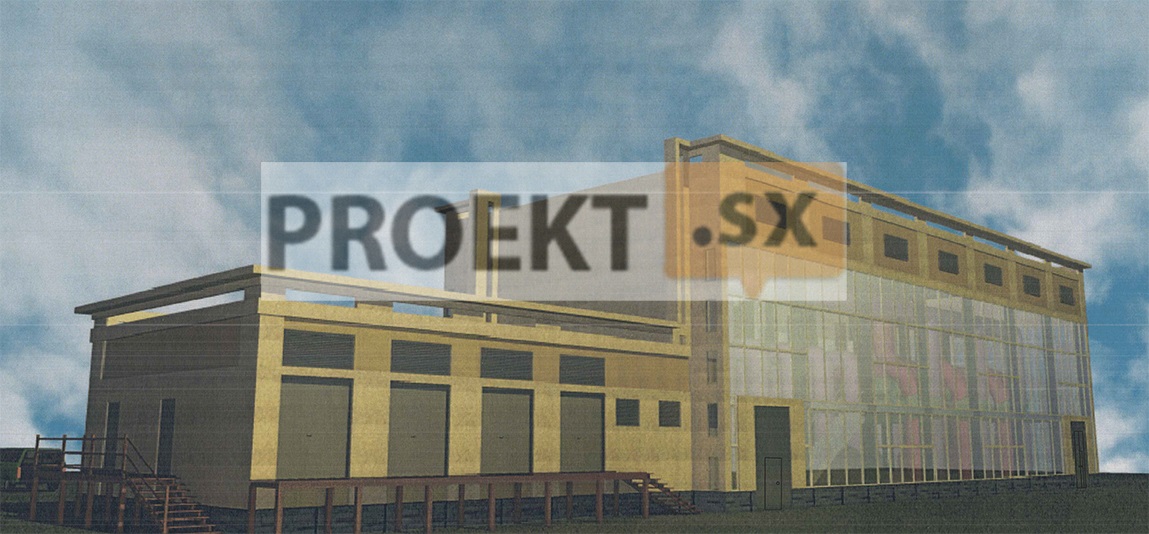

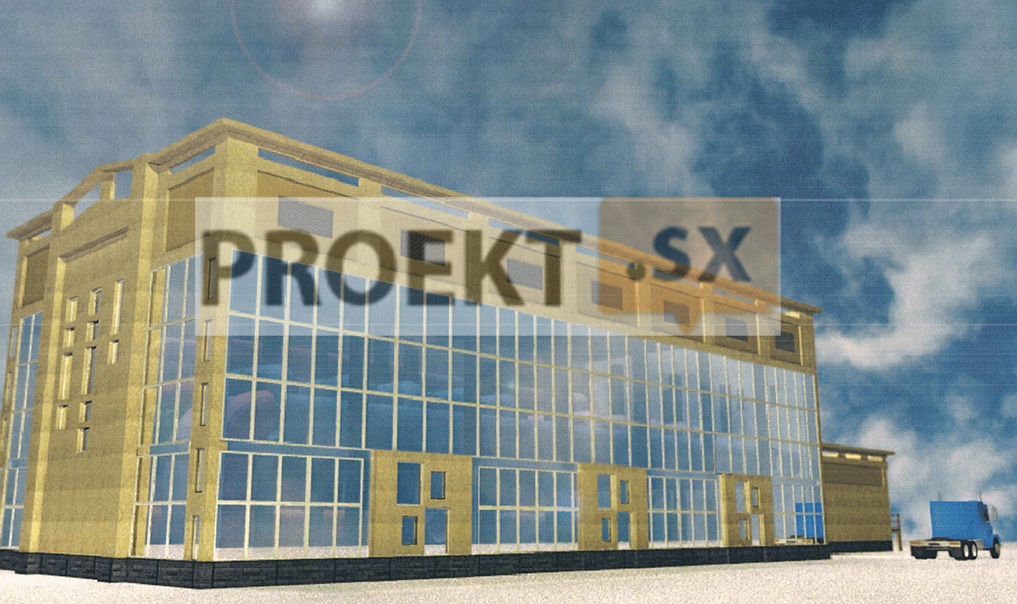

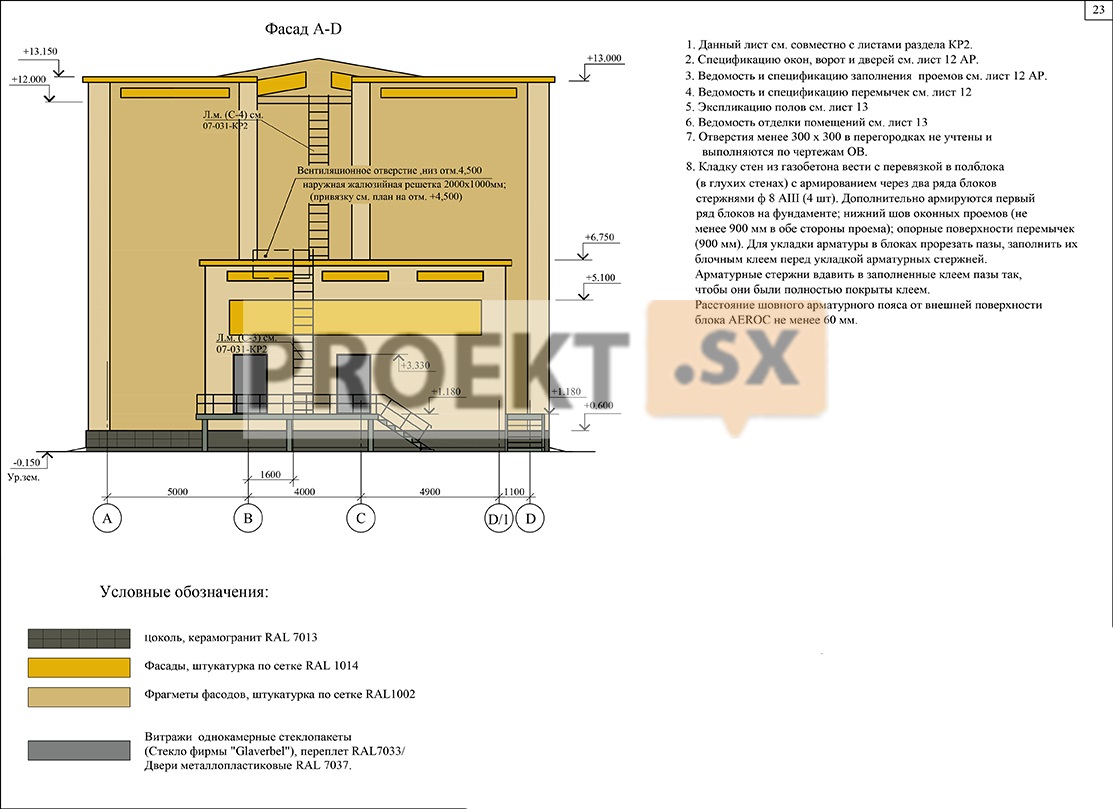

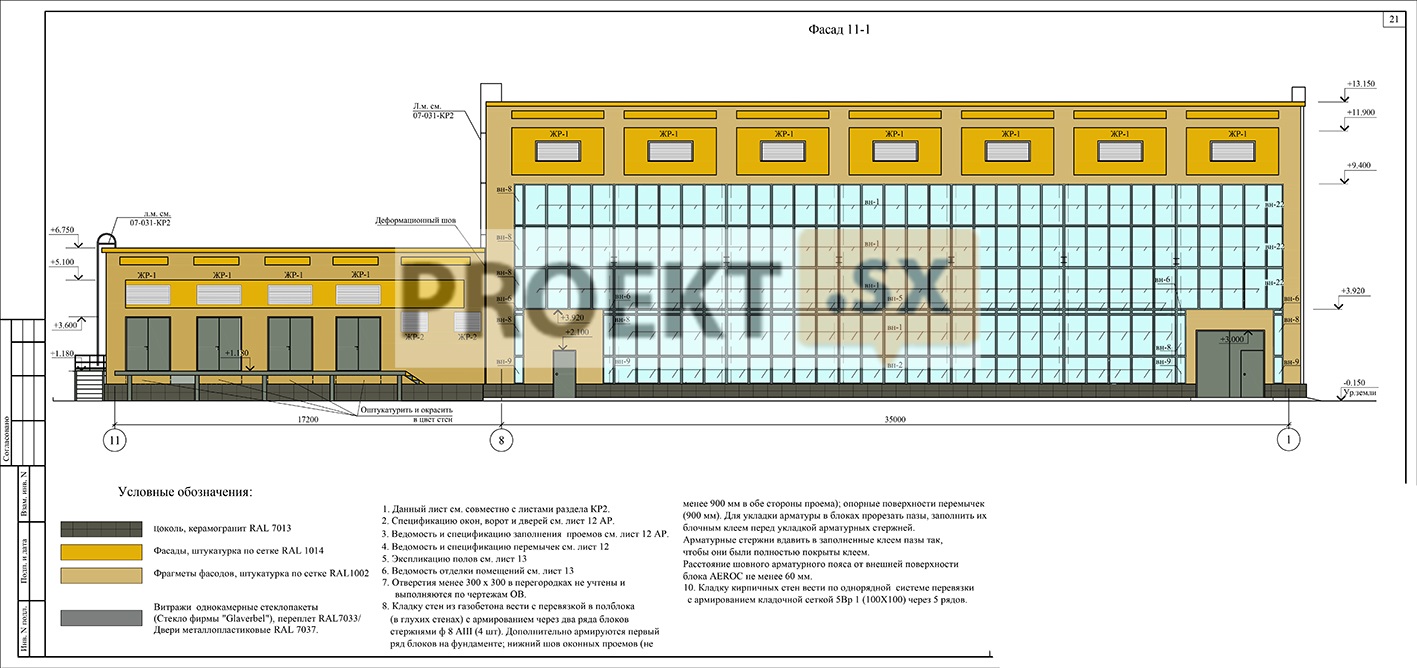

Настоящим разделом рассматриваются архитектурные решения для объекта: «Насосноперекачивающая станция». Проектируемое здание в плане прямоугольной формы. Расположение объекта в зоне исторической застройки определяют стиль его фасадов в соответствии с окружающими зданиями, которые представляют собой промышленные объекты первой половины XX века и жилые дома. Их характерной особенностью являются - особое ритмическое расположение окон, брандмауэры, большие плоскости отштукатуренных стен. В связи с этим фасады проектируемого объекта корректно вписываются в застройку, поддерживая стиль данной эпохи. Фасады наружных стен НПС: цоколь - из полнотелого керамического кирпича М150 на растворе М100, оштукатуренный и окрашенный водонепроницаемой краской (цвет RAL7013), стены газобетонные (из газобетонных блоков) с улучшенной штукатуркой (с гидрофобными добавками), окраска (RAL 1014 и RAL 1002). Газобетонные блоки огрунтованы специальным составом («Победит Грунт-концентрат») в 3-4 слоя. Витражные системы - фирмы «Чесма ИМПЕРИАЛ», переплеты - алюминиевый профиль RAL7033. На фасаде 11-1 имеются распашные ворота с калиткой. Наличие элементов, характерных для промышленных объектов, жалюзийные решетки, оформляющие вентиляционные отверстия, трубы, воздуховоды, создают необходимый образ производственного здания. В то же время, учитывая функциональное назначение НПС, на фасадах в больших объемах введены витражи, которые связывают внешнее и внутреннее пространство промышленного объекта в единую визуальную композицию, а также демонстрируют индустриальный стиль внутреннего интерьера (высокотехнологичное новое оборудование).

Решения по отделке помещений

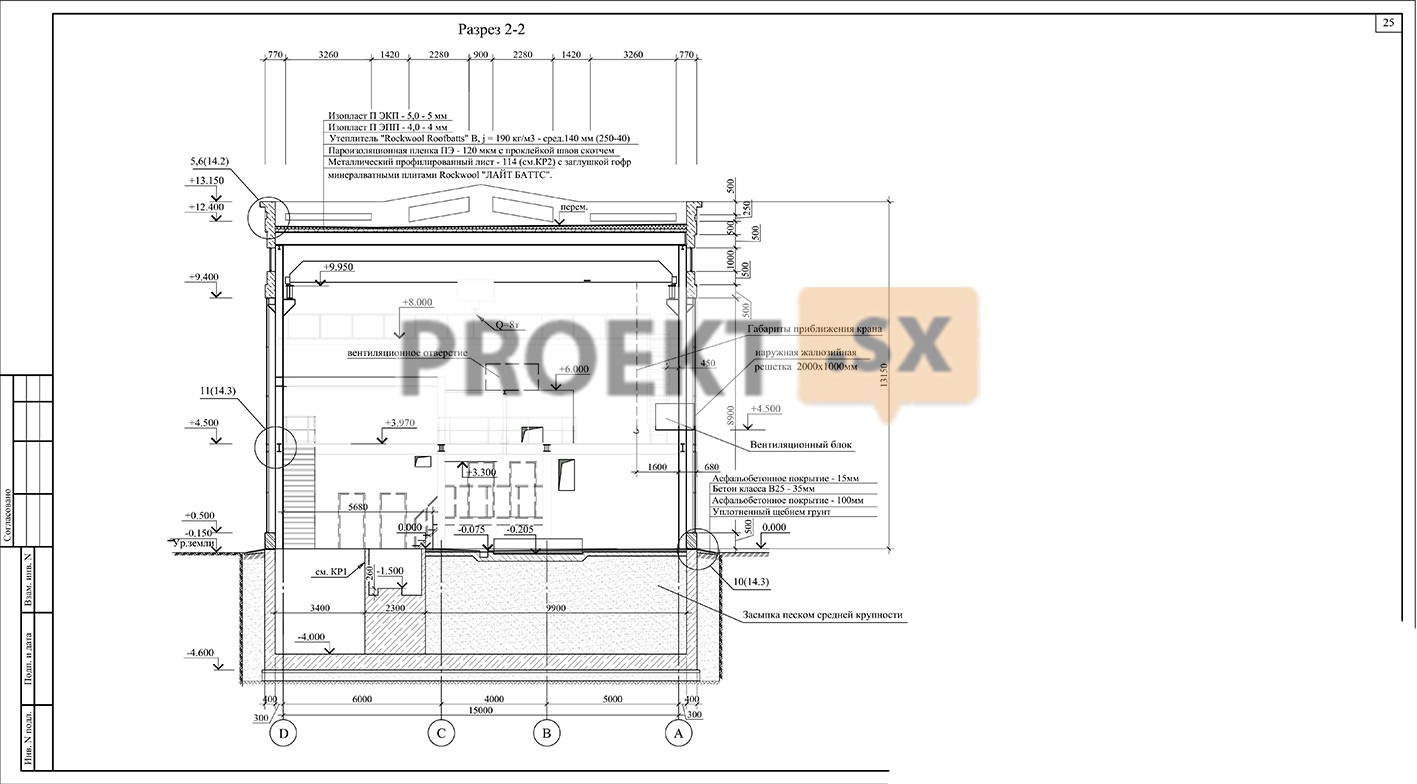

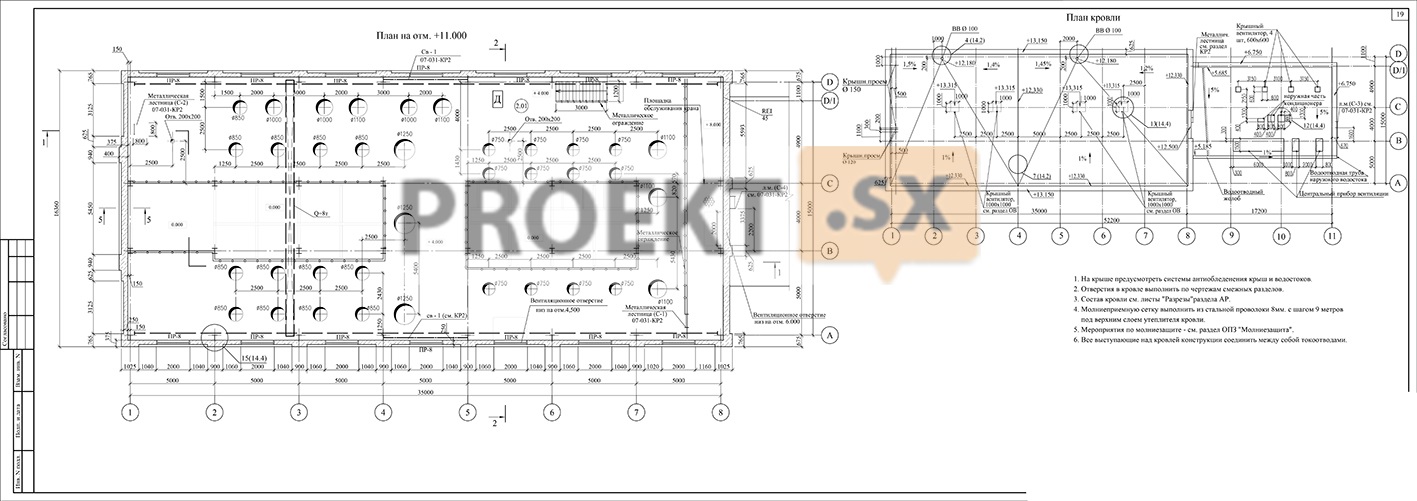

Отделка помещений НПС и трансформаторной станции отвечает всем требованиям санитарно-технических норм, соответствует назначению и удовлетворяет необходимым условиям эксплуатации помещений. Конструкция полов здания насосной представлена: на 1 этаже - керамическая плитка (10 мм) на растворе ПЛИТОНИТА (5 мм) по цементно-песчаной стяжке (65 мм) на монолитной железобетонной плите; на 2-ом этаже - металлический настил SP 34*100/30*5, тип А ("СОЛИД") по стальным балкам. Конструкции полов здания трансформаторной представлены: все помещения, кроме санузлов - покрытие бетонное шлифованное с пропиткой флюатами (80 мм) по монолитной железобетонной плите (на отм. 0.000), фальшпол металлический (на отм. +1.200); санузел и передняя санузла - керамическая плитка с шероховатой поверхностью (8 мм) на цементнопесчаном растворе (68 мм) по слою ИЗОПЛАСТА (4 мм) на монолитной железобетонной плите. Кровля насосной станции рулонная по утеплителю, укладываемому на стальные профилированные листы покрытия по ГОСТ 24045-94. В качестве пароизоляции применяется полиэтиленовая пленка ПЭ - 120 мкм с проклейкой швов скотчем. Утеплитель представляет собой плиты «Rockwool Roofbatts» B, j = 190 кг/мЗ. Рулонное покрытие состоит из двух слоев изопласта, нижнего гидроизоляционного слоя ЭПП - 4,0 и верхнего слоя - ЭКП-5,0 с крупнозернистой сланцевой подсыпкой. Кровля трансформаторной станции представлена тротуарной плиткой на цементнопесчаной сухой смеси, укладываемой на железобетонную плиту покрытия со слоем мембраны PROTAN. Отделка внутренней поверхности газобетонных стен насосной осуществляется улучшенной шпаклевкой с проклейкой швов по специальной грунтовке и окраской паронепроницаемой краской. Внутренние стены и перегородки здания трансформаторной оштукатурены и окрашены вододисперсионной краской светлых тонов в два слоя.

Противопожарные мероприятия

Пожарная безопасность объекта обеспечивается комплексом проектных решений, направленных на предупреждение пожара, а также созданием условий, обеспечивающих успешное тушение пожара и эвакуацию людей и материальных ценностей. Противопожарные мероприятия приняты в соответствии с требованиями «Технический регламент о требованиях пожарной безопасности» №123-ФЗ: территория обеспечена возможностью подъезда пожарных машин; отделка помещений обеспечивает выполнение требований, предъявляемых к отделочным материалам по горючести и токсичности. Степень огнестойкости - II в соответствии со ст.87 ФЗ. №123. Класс конструктивной пожарной опасности - CO в соответствии со ст.87 ФЗ. №123. Класс функциональной пожарной опасности помещений -Ф5.1; в соответствии со ст.32 ФЗ. №123. Количество и габариты путей эвакуации из помещений и здания выполнены в соответствии в соответствии со ст.89 ФЗ. №123. Предусматриваются также следующие противопожарные мероприятия: запроектированы металлические пожарные лестницы на кровлю трасформаторной и с кровли трансформаторной на кровлю здания насосной; на кровле запроектирован парапет высотой не менее 600 мм; в качестве ограждающих конструкций каналов, шахт и ниш для прокладки коммуникаций предусматриваются противопожарные перегородки 1 типа и перекрытия 3 типа; отделка стен и потолков на путях эвакуации предусматривается согласно ст.134 ФЗ. №123; каркас и заполнение подвесных потолков выполняются из негорючих материалов;- горючий водоизоляционный ковер кровли предусмотрено посыпать гравием по п.2.10 СНиП II-26- 76*; - корпус оснащен первичными средствами пожаротушения в соответствии с требованиями ППБ 01-03 п.108.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Проектируемое здание предназначается для насосно-перекачивающей станции магистральных тепловых сетей и относится к производственным помещениям с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей. Постоянные рабочие места не предусмотрены, НПС обслуживается выездной ремонтной бригадой в составе 2-3 человек, периодичность профилактических и ремонтных работ составляет: техническое обслуживание - 1 раз в год; технические проверки - 1 раз в месяц. За отметку 0,000 принята относительная отметка чистого пола, соответствующая абсолютной отметке 4,200 в Балтийской системе координат. Основные технико-экономические показатели: Площадь застройки - 821,80 м2. В.т.ч здание - 775,50 м2. крыльца и пандусы - 46,30 м2. Общая площадь - 1292,0 м2. Строительный объем - 8474,07 м2. Класс ответственности - II. Степень огнестойкости - II. Класс конструктивной пожарной опасности - С0. Класс функциональной пожарной опасности Ф.5.1. Высота 13,150 м. Здание насосной станции запроектировано прямоугольным в плане с размерами в осях A-D/1-8 15,0х35,0м, трехпролетным с пролетами 5,0м, 4,0м и 6,0м. Здание 2-х этажное, высотой 13,0 м от планировки. Перекрытия металлические расположены на отметках + 4,000м. Кроме того, для размещения технологического оборудования в осях 3-7/C-D расположена металлическая площадка на отметке +6,500м; и в осях 7-8/А-D расположена металлическая площадка обслуживания крана на отметке +8,000. Для электроснабжения насосной станции предусматривается установка четырех трансформаторов мощностью по 1250 кВт каждый, с комплексным оснащением защитными устройствами, скрытыми конструкциями и кабельными каналами. Для установки трансформаторов предусматривается возведение одноэтажного здания, примыкающего к зданию НПС со стороны оси 8 - здание трансформаторной станции с размерами в осях A-D/1/8-11 10,7x17,2м. Здание одноэтажное 3-х пролетное, высотой 6,5 м от планировки, включает в себя четыре трансформаторных помещения, эл.-помещение РУНН, эл.-помещение РУСН, помещение КИПиА, санузел и склад. Во всех электротехнических помещениях трансформаторной станции на отметке +1.200 монтируется металлический фальшпол с антистатическим покрытием. Бетонный пол на отметке 0.000 пропитывается флюатами. Сами трансформаторные помещения оборудуются антикоррозийными решетками. Прокладка кабелей в здании трансформаторной осуществляется ниже отметки +1.200 (отметка фальшпола). Для прохода кабеля через стены здания предусмотрены проемы. Вход кабеля в здание трансформаторной станции осуществляется в асбестоцементных трубах на отметке -2.000.

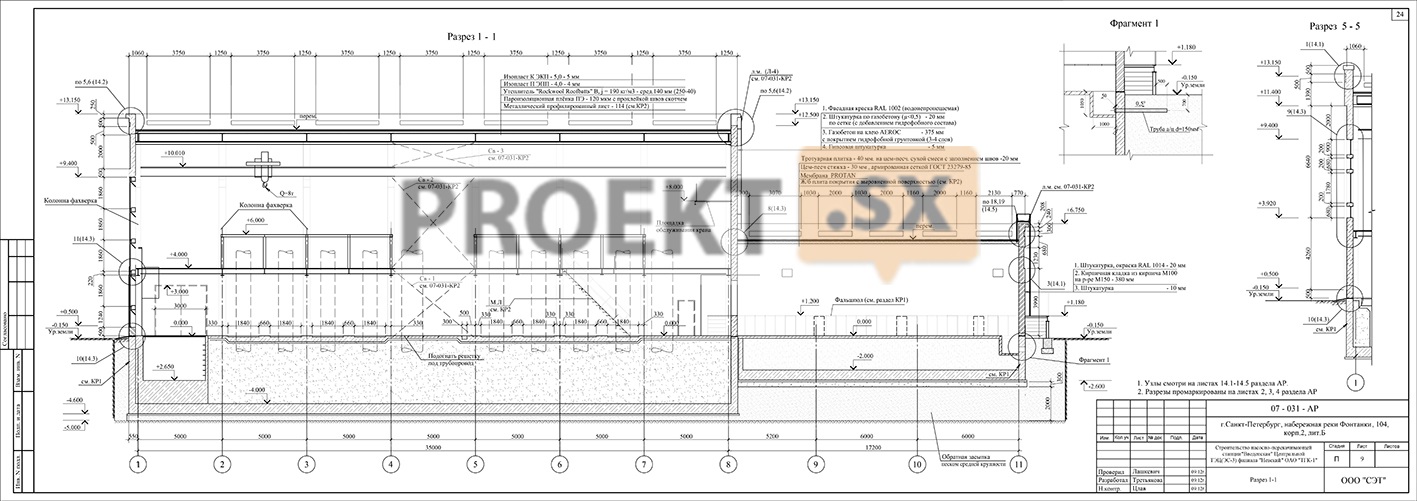

Конструктивные решения здания

Здание насосной станции запроектировано по каркасно-связевой конструктивной схеме с металлическим каркасом. Несущими конструкциями здания насосной станции является 3-х пролетные рамы. Ограждающие конструкции насосной представлены рядом витражей на всю высоту здания и стенами из газобетонных блоков. Несущими конструкциями здания трансформаторной являются стены из полнотелого керамического кирпича. Расчеты конструкций и элементов каркаса здания выполнены с помощью проектновычислительного комплекса Structure CAD v. 11.1, реализующего метод конечных элементов в форме метода перемещений.
