Архитектурные решения

Общие решения
Данный проект здания повысительной водопроводной насосной станции разработан в соответствии с требованиями нормативных документов:
• СНиП 31-03 -2001 «Производственные здания»
• CНиП 2.09.04-87* «Административные и бытовые здания»
• СНиП 21-02-97* «Пожарная безопасность зданий и сооружений»
• СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»
• СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»

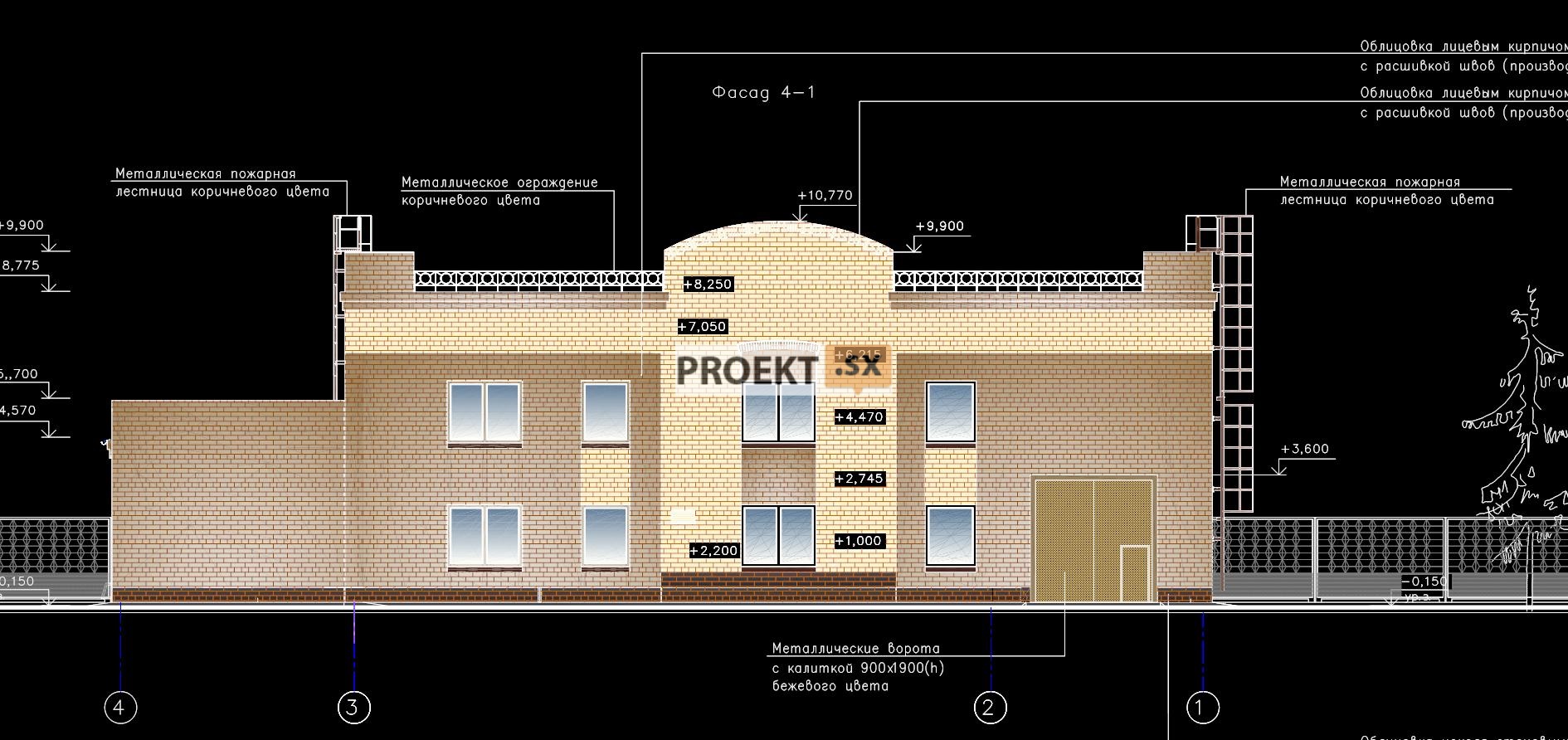

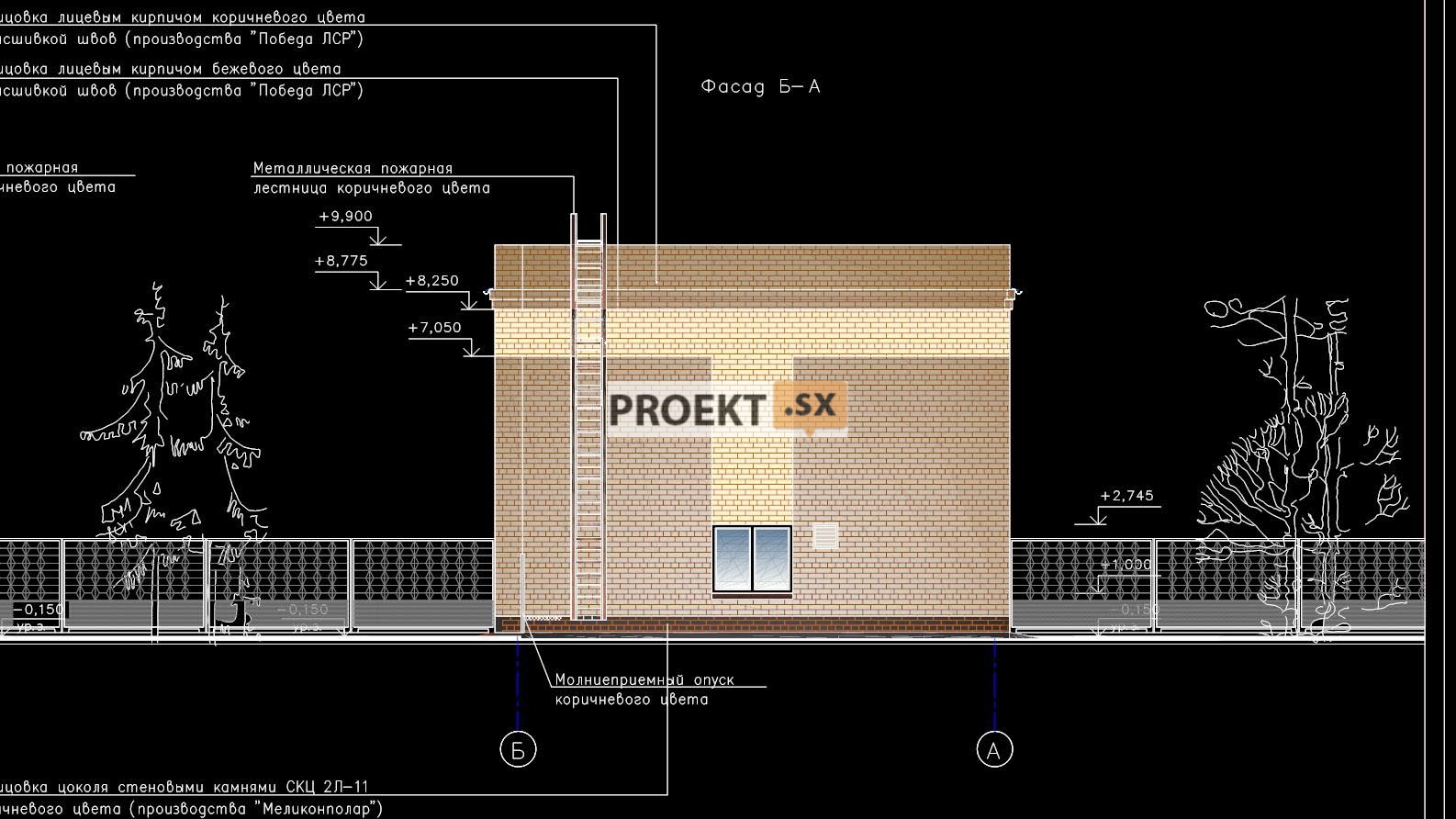

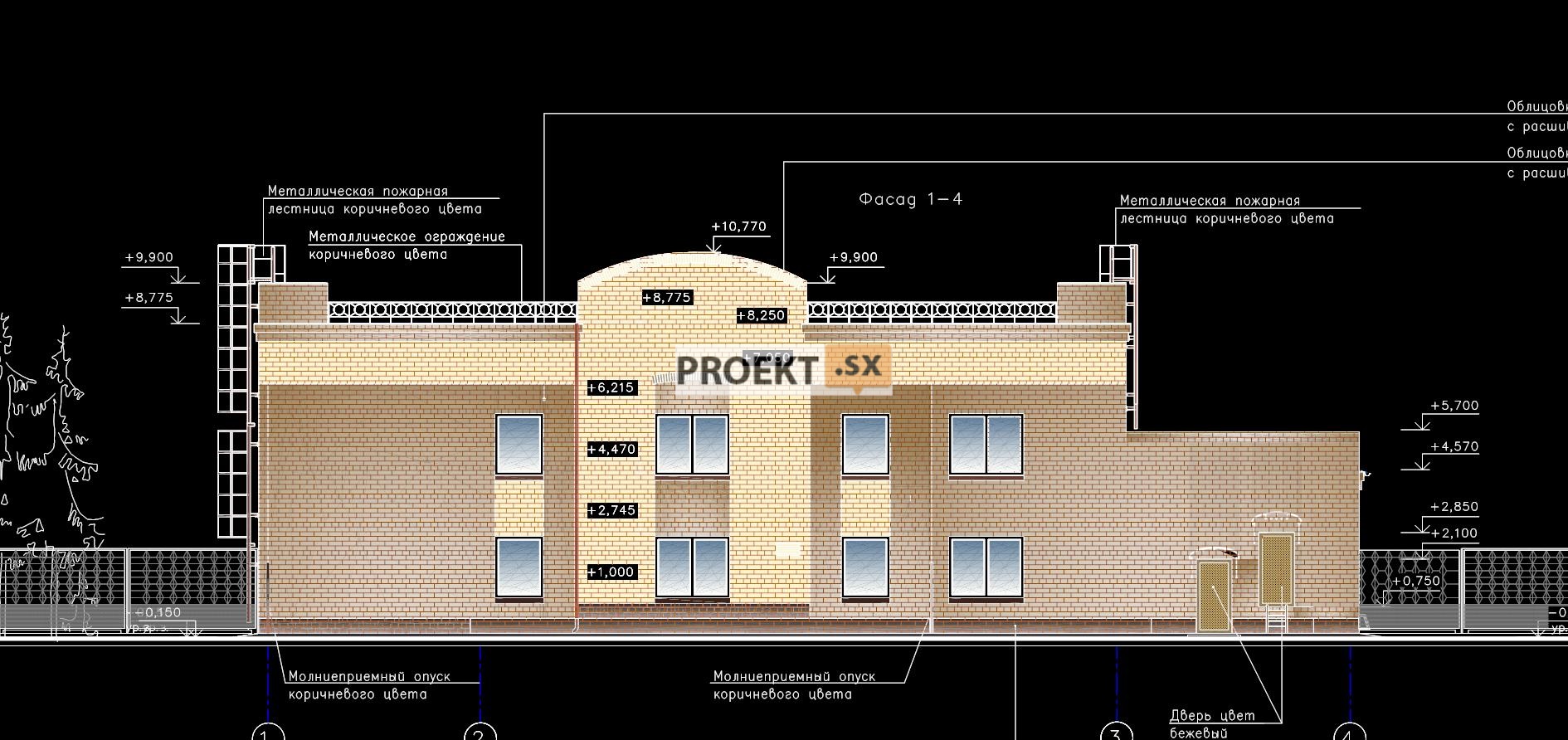

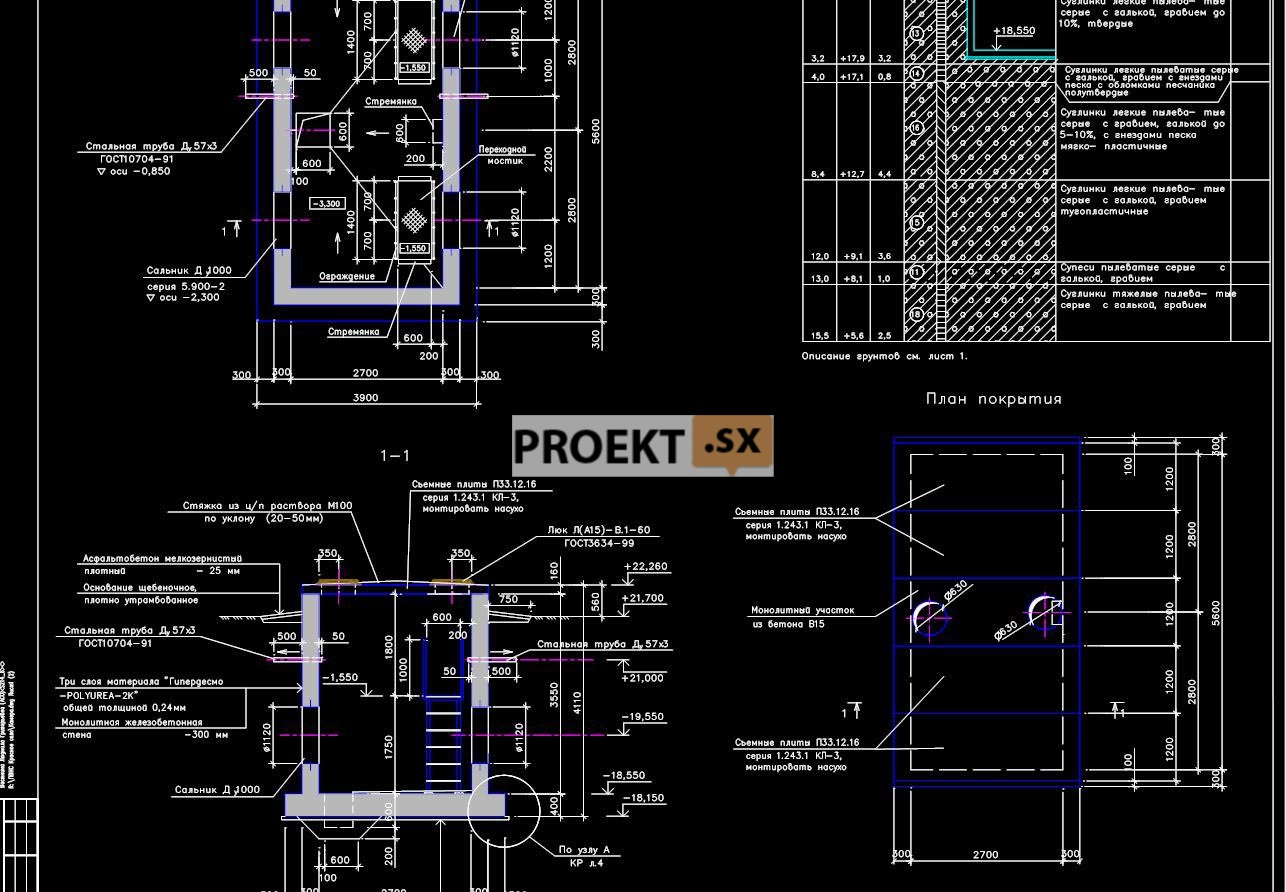

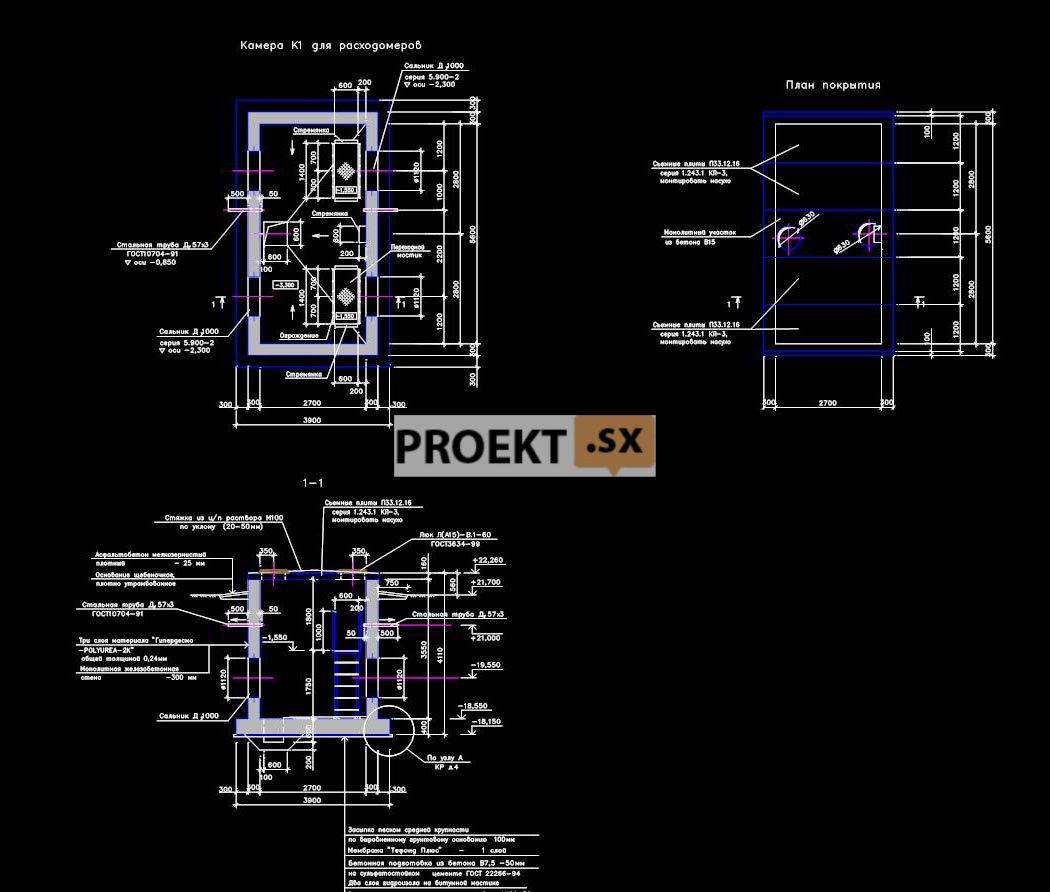

Здание повысительной водопроводной насосной станции – одноэтажное, частично - с техническим подвалом: частично – с заглублённой частью (до отм. -3,250). Здание - с продольными и поперечными несущими стенами из эффективного кирпича толщиной 510 мм, без утепления. Здание в плане по форме напоминает вытянутый прямоугольник, т. е. сочленение двух прямоугольников с размерами 24,0×12,0 и 6,6 ×13,02м в осях. Размеры подземной части составляют 18,0×12,0 и 6,6 ×13,02 м. Здание разновысокое с высотой этажа 8,35 м и 4,35 м в чистоте до низа железобетонных плит покрытия. Высокая часть от низкой отделена деформационным швом. Огнестойкость здания - I степени – по СНиП 21-01-97 Класс конструктивной пожарной опасности здания – С0 - по СНиП 21-01-97
Класс функциональной пожарной опасности здания - Ф5.1 - по СНиП 21-01-97 Категория здания по взрывопожарной и пожарной опасности «Д» по НПБ 105-03 Класс ответственности здания – II Категория по степени обеспеченности подачи воды – I - в соответствии с п. 4.4 СНиП 2.04.02-84*

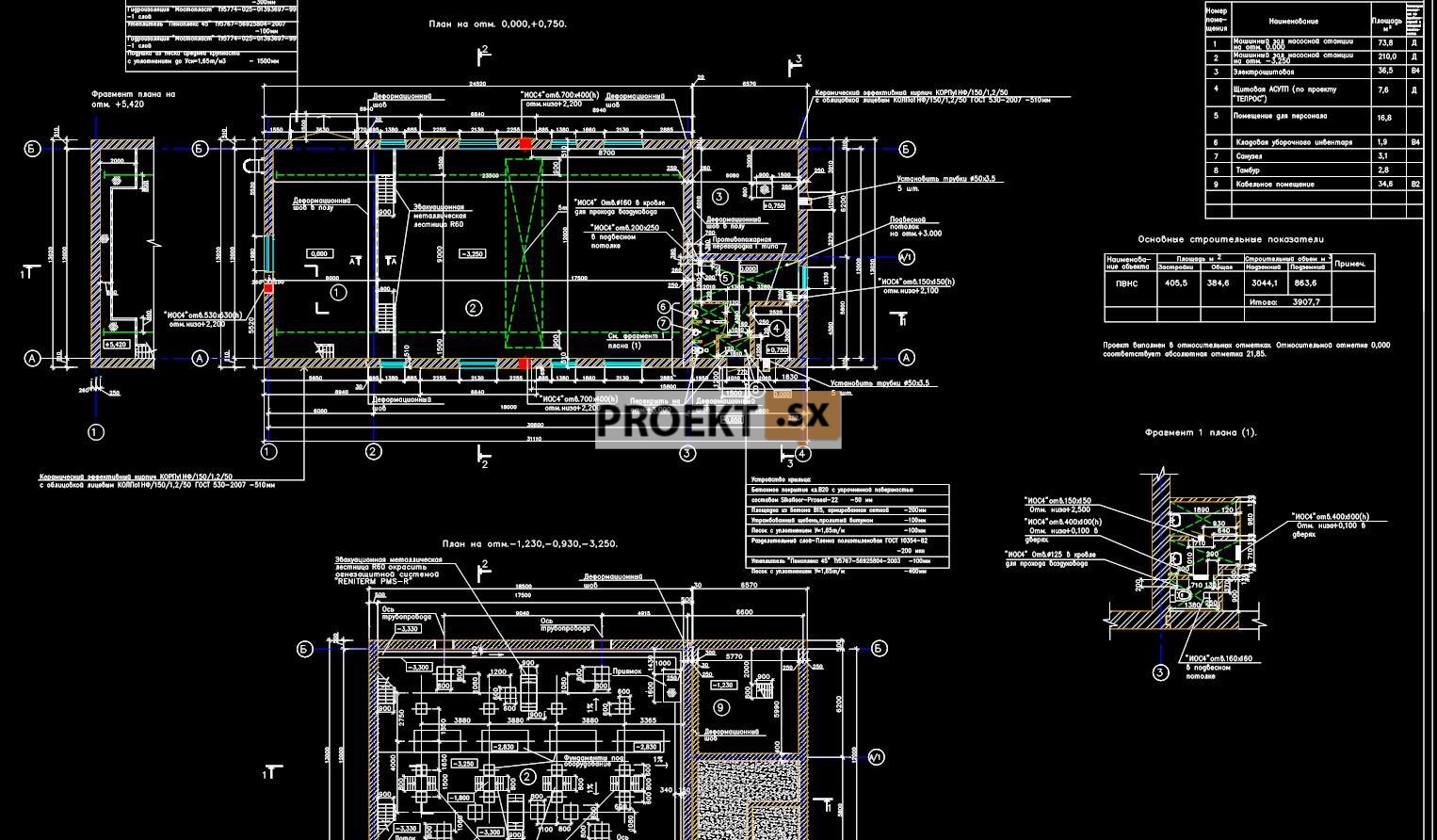

Здание включает в себя следующие помещения: помещение машинного зала насосной станции на отм. 0,000 (монтажная площадка) и на отм. -3,250 категории «Д», электрощитовая категории «В4», щитовая АСУТП категории «Д», помещение для персонала с тамбуром, санузел и кабельный этаж категории «В2». Помещение машинного зала оборудовано краном грузоподъёмностью 5 тонн с металлической площадкой обслуживания. Наружные стены: из керамического эффективного кирпича КОРПу 1НФ/150/1,2/50 ГОСТ 530-2007 с облицовкой лицевым кирпичом КОЛПу 1НФ/150/1,2/50 ГОСТ 530-2007 общей толщиной 510 мм производства завода «Победа ЛСР». Внутренние стены – из полнотелого кирпича КОРПо 1НФ/250/2,0/50 ГОСТ 530-2007 толщиной 250, 380 и 510 мм. Перегородки – из полнотелого кирпича толщиной 120 мм. Цоколь и парапет выполняются из полнотелого кирпича КОРПо 1НФ/250/2,0/50 ГОСТ 530-2007. Кровля – скатная рулонная из 2-х слоёв: Петрофлекс «Стандарт» С80-5,0 (верхний слой) и Петрофлекс «Стандарт» П40-3,0 (подкладочный слой). Утеплитель – теплоизоляционные плиты «Роквул» марки РУФ БАТТС В толщиной 40 мм и РУФ БАТТС Н толщиной 60 мм. Отвод воды - организованный сток по карнизам и водосточным трубам. Поверх кровли укладывается молниеприёмная металлическая сетка из стержней Ø8 мм с опусками по фасадам из полос 6×40 мм. Полы – керамическая кислотоупорная плитка, гомогенный линолеум, цементно-песчаный раствор с обеспыливанием. Заполнение оконных проемов однокамерными металлопластиковыми стеклопакетами. Двери – стандартные металлопластиковые и противопожарные. Ворота – в машинном зале - распашные размером 3,6×3,6 м с калиткой, производства фирмы «Хёрманн»; в электропомещениях – металлические типовые. Внутренняя отделка: потолок и стены – поливинилацетатная окраска, облицовка кафельной плиткой низа стен - в мокрых помещениях, окраска водостойкими водоэмульсионными красками голубого и синего цвета. Наружная отделка – кладка кирпичных стен с расшивкой швов бежевого и коричневого цвета. Цоколь – облицовка стеновыми камнями СКЦ 2Л-15 производства «Меликонполар» тёмно-коричневого цвета. Оконные переплёты – белого цвета. Ворота и двери – бежевого и коричневого цвета. Для въезда в здание у ворот устраивается пандус из асфальтобетона по армированному бетонному основанию. Входы в здание оборудуются решётками для вытирания ног из стали с ромбовидными или квадратными ячейками с рамой из стандартного оцинкованного уголка и должны устанавливаться заподлицо с поверхностью покрытия пола. Вокруг здания устроить асфальтовую отмостку толщиной 40 мм по щебёночному основанию шириной 1000 мм.

Основные строительные показатели:
Строительный объём – 3907,7 м 3
В том числе подземный – 863,6 м 3
Площадь застройки – 405,5 м 2
Общая площадь – 384,6 м 2

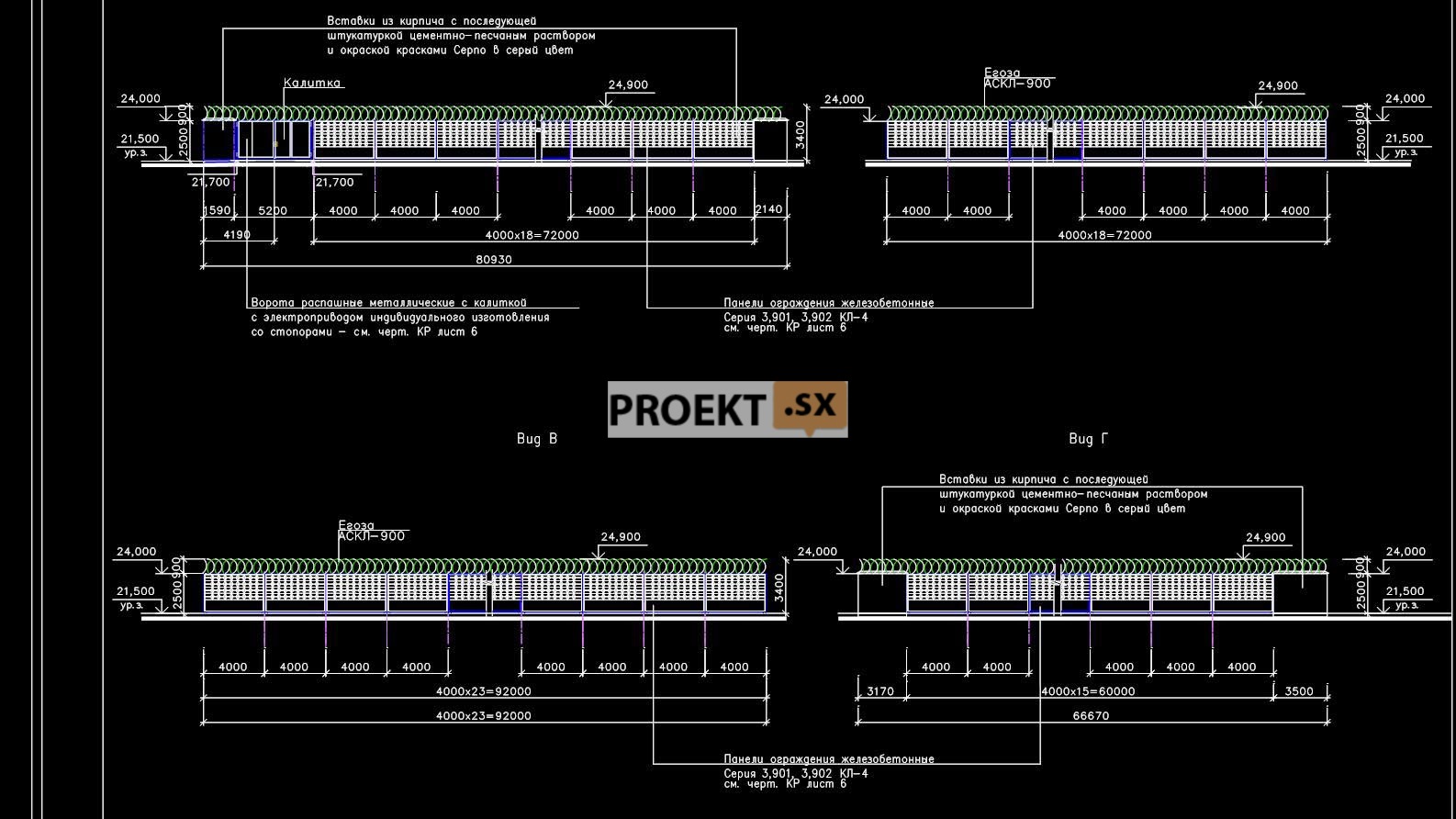

Ограждение запроектировано из типовых сборных железобетонных панелей с окраской красками Серпо в серый цвет. По верху ограждения установлено охранное ограждение Егоза АСКЛ-900 на металлических кронштейнах. По углам ограждения не кратных шагу железобетонных секций возводятся вставки из полнотелого кирпича толщиной 380 мм. с последующей штукатуркой цементно-песчаным раствором с окраской красками Серпо в серый цвет. Панели (секции) ограждения монтируются без отделки. Общая высота ограды в чистом виде составляет 2,5 м от уровня земли. Для въезда автотранспорта на ограждаемую территорию проектом предусмотрено устройство автомобильных двустворчатых распашных металлических ворот с электромеханическим приводом и встроенной калиткой. Ширина ворот 4,5м, высота 2,5 м. Изнутри территории ворота оборудованы стопорами. По верху ворот установлено охранное ограждение Егоза АСКЛ-900 на металлических кронштейнах. Общая длина проектируемого ограждения с воротами составляет 307,78 п.м.

Решения по освещённости рабочих мест
Освещенность рабочих мест в здании выполнена в соответствии с требованиями СНиП 23.05-95 «Искусственное и естественное освещение». Естественная освещённость рабочих мест обеспечивается размерами световых проёмов, искусственная - применением подвесных светильников

Снижение производственных шумов.
Источниками возникновения шума является технологическое и вентиляционное оборудование. Уровень шума – в пределах допустимого.

Требования к помещению для работы с ПЭВМ.

1. В помещении с ПЭВМ предусмотрено естественное освещение. 2. Естественное и искусственное освещение соответствует требованиям действующей нормативной документации. 3. Оконные проемы должны быть оборудованы регулируемыми устройствами типа: жалюзи, занавесей, внешних козырьков и др. 4. Площадь рабочего места пользователя ПЭВМ составляет 16.8 м2. Копировально-множительная техника отсутствует. 5. Для внутренней отделки интерьера помещений, где расположены ПЭВМ, должны использоваться диффузно отражающие материалы с коэффициентом отражения для потолка - 0,7 - 0,8; для стен - 0,5 - 0,6; для пола - 0,3 - 0,5. 6. Полимерные материалы используются для внутренней отделки интерьера помещений с ПЭВМ при наличии санитарно-эпидемиологического заключения. 7. Помещение с ПЭВМ оборудовано защитным заземлением (занулением) в соответствии с техническими требованиями по эксплуатации.

Требования к организации рабочего места пользователя ПЭВМ.
1. В помещении рабочего персонала расположен один рабочий стол с ПЭВМ.
2. Вредных производственных факторов нет.
3. Экран видеомонитора должен находиться от глаз пользователя на расстоянии 600 - 700 мм, но не ближе 500 мм с учетом размеров алфавитно-цифровых знаков и символов.
4. Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей, характера выполняемой работы. При этом допускается использование рабочих столов различных конструкций, отвечающих современным требованиям эргономики. Поверхность рабочего стола должна иметь коэффициент отражения 0,5 - 0,7.
5. Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе на ПЭВМ, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления. Тип рабочего стула (кресла) следует выбирать с учетом роста пользователя, характера и продолжительности работы с ПЭВМ.
Рабочий стул (кресло) должен быть подъемно-поворотным, регулируемым по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию.
6. Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, слабо электризующимся и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений.

ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ

Общие решения
Данный проект здания повысительной водопроводной насосной станции разработан в соответствии с требованиями нормативных документов:
• СНиП 31-03 -2001 «Производственные здания»
• CНиП 2.09.04-87* «Административные и бытовые здания»
• СНиП 21-02-97* «Пожарная безопасность зданий и сооружений»
• СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»
• СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»

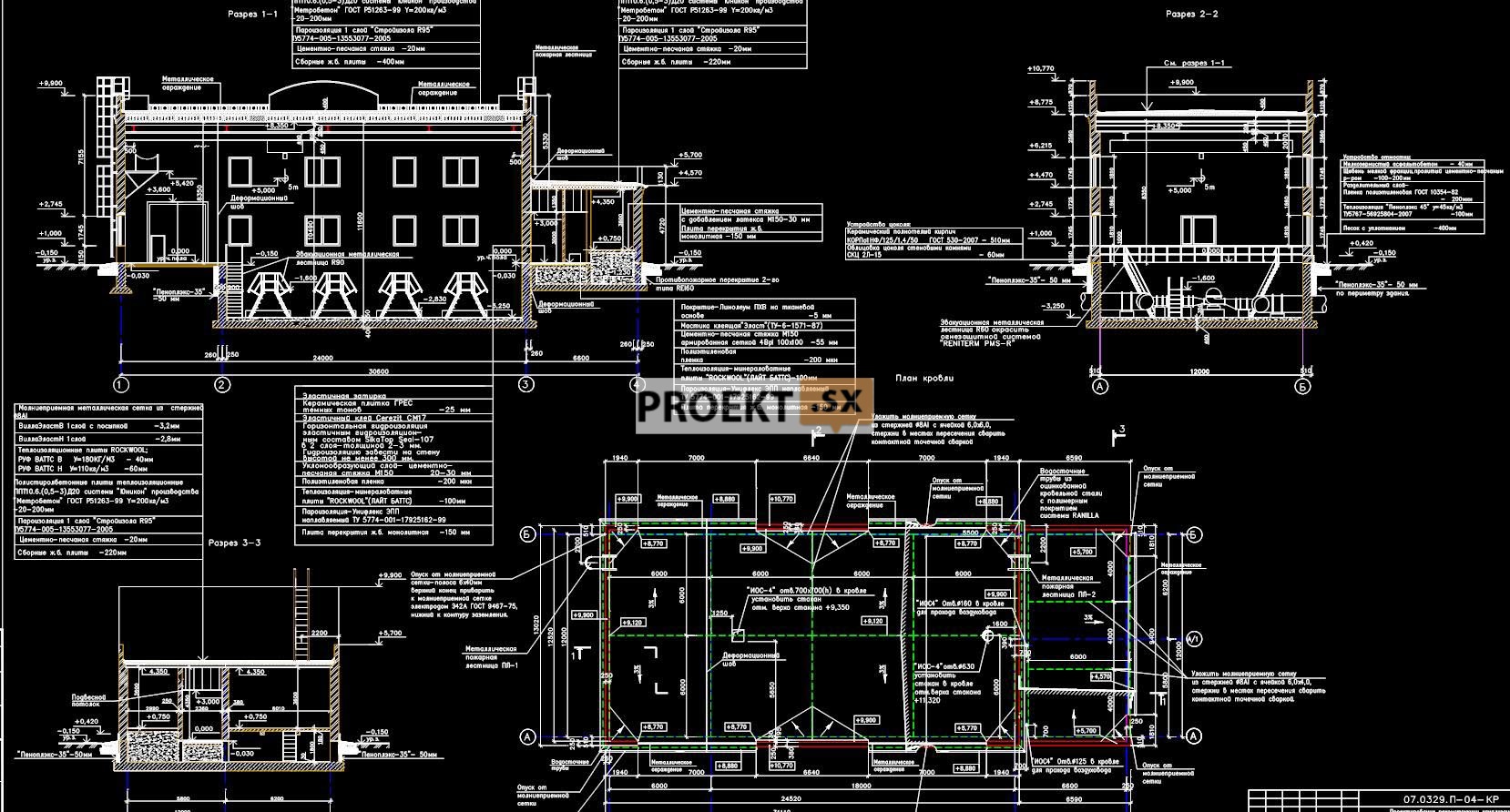

Здание повысительной водопроводной насосной станции – одноэтажное, частично - с техническим подвалом: частично – с заглублённой частью (до отм. -3,600). Здание - с продольными и поперечными несущими стенами из эффективного кирпича толщиной 510мм, без утепления. Здание в плане по форме напоминает вытянутый прямоугольник, т. е. сочленение двух прямоугольников с размерами 24,0×12,0 и 6,6 ×13,02м в осях. Размеры подземной части составляют 18,0×12,0 и 6,6 ×13,02 м.
Здание разновысокое с высотой этажа 8,35м и 4,35м в чистоте до низа железобетонных плит покрытия. Высокая часть от низкой отделена деформационным швом.
Огнестойкость здания - I степени – по СНиП 21-01-97
Класс конструктивной пожарной опасности здания – С0 - по СНиП 21-01-97
Класс функциональной пожарной опасности здания - Ф5.1 - по СНиП 21-01-97
Категория здания по взрывопожарной и пожарной опасности «Д» по НПБ 105-03
Класс ответственности здания – II
Категория по степени обеспеченности подачи воды – I - в соответствии с п. 4.4 СНиП 2.04.02-84*

Здание включает в себя следующие помещения: помещение машинного зала насосной станции на отм. 0,000 (монтажная площадка) и на отм. -3,250 категории «Д», электрощитовая категории «В4», щитовая АСУТП категории «Д», помещение для персонала с тамбуром, санузел и кабельный этаж категории «В2». Помещение машинного зала оборудовано краном грузоподъёмностью 5 тонн с металлической площадкой обслуживания. Наружные стены: из керамического эффективного кирпича КОРПу 1НФ/150/1,2/50 ГОСТ 530-2007 с облицовкой лицевым кирпичом КОЛПу 1НФ/150/1,2/50 ГОСТ 530-2007 общей толщиной 510 мм производства завода «Победа ЛСР». Внутренние стены – из полнотелого кирпича КОРПо 1НФ/250/2,0/50 ГОСТ 530-2007 толщиной 250, 380 и 510 мм. Перегородки – из полнотелого кирпича толщиной 120 мм. Цоколь и парапет выполняются из полнотелого кирпича КОРПо 1НФ/250/2,0/50 ГОСТ 530-2007. Кровля – скатная рулонная из 2-х слоёв: Петрофлекс «Стандарт» С80-5,0 (верхний слой) и Петрофлекс «Стандарт» П40-3,0 (подкладочный слой). Утеплитель – теплоизоляционные плиты «Роквул» марки РУФ БАТТС В толщиной 40мм и РУФ БАТТС Н толщиной 60 мм. Отвод воды - организованный сток по карнизам и водосточным трубам.
Поверх кровли укладывается молниеприёмная металлическая сетка из стержней Ø8 мм с опусками по фасадам из полос 6×40 мм. Полы – керамическая кислотоупорная плитка, гомогенный линолеум, цементно-песчаный раствор с обеспыливанием. Заполнение оконных проемов однокамерными металлопластиковыми стеклопакетами. Двери – стандартные металлопластиковые и противопожарные. Ворота – в машинном зале - распашные размером 3,6×3,6 м с калиткой, производства фирмы «Хёрманн»; в электропомещениях – металлические типовые. Внутренняя отделка: потолок и стены – поливинилацетатная окраска, облицовка кафельной плиткой низа стен - в мокрых помещениях, окраска водостойкими водоэмульсионными красками голубого и синего цвета. Наружная отделка – кладка кирпичных стен с расшивкой швов бежевого и коричневого цвета. Цоколь – облицовка стеновыми камнями СКЦ 2Л-15 производства «Меликонполар» тёмно-коричневого цвета. Оконные переплёты – белого цвета. Ворота и двери – бежевого и коричневого цвета. Для въезда в здание у ворот устраивается пандус из асфальтобетона по армированному бетонному основанию. Входы в здание оборудуются решётками для вытирания ног из стали с ромбовидными или квадратными ячейками с рамой из стандартного оцинкованного уголка и должны устанавливаться заподлицо с поверхностью покрытия пола. Вокруг здания устроить асфальтовую отмостку толщиной 40мм по щебёночному основанию шириной 1000мм.

Соблюдение требуемых теплозащитных характеристик ограждающих конструкций.

Ограждающие строительные конструкции запроектированы в соответствии с требованиями СНиП 23-02-2003 «Тепловая защита зданий». Приведённое сопротивление теплопередаче ограждающих конструкций принято не менее нормируемых значений – в соответствии с таблицей 4 СНиП 23-02-2003. Расчётный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций не превышает нормируемых величин - в соответствии с таблицей 5 СНиП 23-02-2003. Фактическое сопротивление теплопередаче строительных конструкций, принятых проектом, составляет: • наружная стена из полнотелого кирпича толщиной 510 мм без утеплителя – Rо = 2,12 м 2×0С/Вт • покрытие - слой утеплителя «Роквул» марки «РУФ БАТТС В» толщиной 40 мм γ = 180 кг/ м 3 и «РУФ БАТТС Н» толщиной 60 мм γ = 110 кг/ м 3 Rо = 2,66 м 2×0С/Вт • окна – 1-камерные стеклопакеты в металлопластиковых переплётах - Rо = 0,38 м 2×0С/Вт • наружные двери металлические утеплённые - Rо = 0,62 м 2×0С/Вт • ворота металлические утеплённые с калиткой, размер 3,6×3,6 м Rо = 0,62 м 2×0С/Вт

 Бытовое и санитарное обслуживание работающих
Работа насосной станции полностью автоматизирована. Персонал станции – 1чел. х 3 смены (охрана), в случае необходимости приезжает ремонтная бригада. Режим работы – 8 часов в смену. Для персонала в здании предусмотрено помещение с санузлом, оборудованным унитазом и умывальником с горячей и холодной водой.

Организация медобслуживания сотрудников
Медосмотры работающих будут проводиться в самих медицинских учреждениях. Оказание первой медицинской помощи на месте предусмотрено в помещении для персонала, где находится аптечка с медикаментами. Неотложная медицинская помощь оказывается ближайшей медсанчастью города Красное Село.

Пожарная безопасность

Здание повысительной водопроводной насосной станции запроектировано в соответствии с требованиями нормативных документов:
• СНиП 21-02-97* «Пожарная безопасность зданий и сооружений»
• СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»
• СНиП 31-03 -2001 «Производственные здания»
• CНиП 2.09.04-87* «Административные и бытовые здания»

Огнестойкость здания - I степени – по СНиП 21-01-97*
Класс конструктивной пожарной опасности здания – С0 - по СНиП 21-01-97*
Класс функциональной пожарной опасности здания – Ф 5.1 - по СНиП 21-01-97*
Категория здания по взрывопожарной и пожарной опасности - «Д» - согласно
НПБ 105-03
Класс ответственности здания - II

В проекте приняты пределы огнестойкости:
Несущих элементов здания - не менее R120
Наружных ненесущих стен - не менее E30
Междуэтажных перекрытий - не менее REI60
Настилов покрытий – не менее RE30
Балок, прогонов - не менее R30
Внутренних стен - не менее RЕI120
Маршей лестниц – не менее R60

Все строительные конструкции запроектированы из условия I степени огнестойкости. Здание повысительной водопроводной насосной станции – одноэтажное, частично - с техническим подвалом: частично – с заглублённой частью (до отм. -3,600).
Два эвакуационных выхода из заглублённой части помещения машинного зала категории «Д» на уровень отм. 0,000 предусмотрены по металлическим лестницам шириной 900 мм с пределом огнестойкости R60 - в соответствии с п. 6.29 и таблицей 4 СНиП 21-01-97*. Все двери на пути эвакуации запроектированы с открыванием по направлению выхода из здания – согласно п. 6.17 CНиП 21-01-97*. Встройка, включающая в себя помещение для персонала, отделена от производственных помещений противопожарной перегородкой 1-го типа с пределом огнестойкости EI45 в соответствии с п. 1.25* СНиП 2,09,04-87* и с таблицей 1 СНиП 21-01-97*.  Помещения категории «Д» отделены от помещений категории «В2» противопожарными перекрытиями (над подвалом) второго типа с пределом огнестойкости REI60 – в соответствии с п. 7.3 СНиП31-03-2001 и таблицей 1СНиП 21-01-97*. Число эвакуационных выходов из помещений, из здания, а также пути эвакуации, приняты в соответствии с требованиями СНиП 21-01-97*. Сообщение с заглублёнными&
