Архитектурные решения. Архитектурно-строительные и планировочные решения

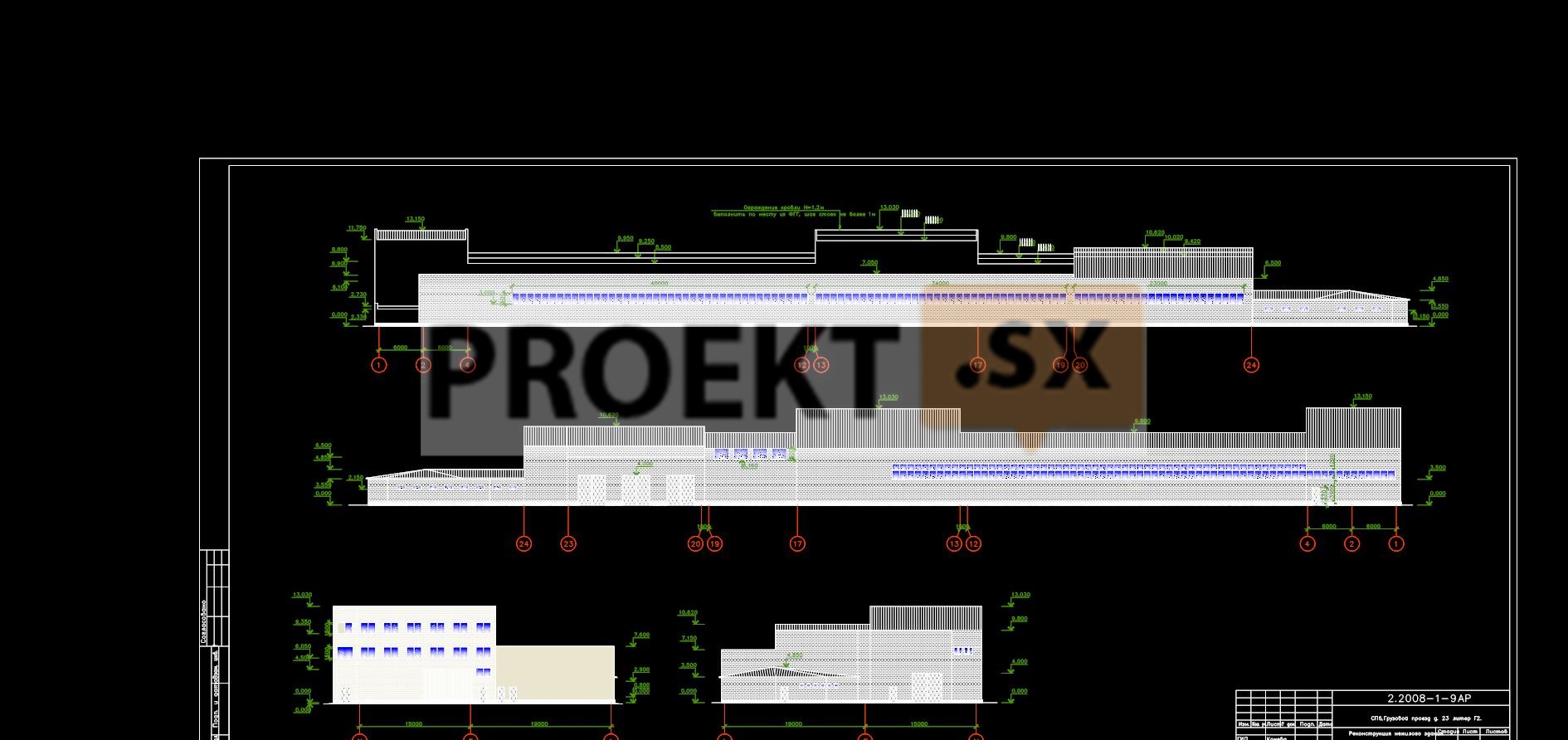

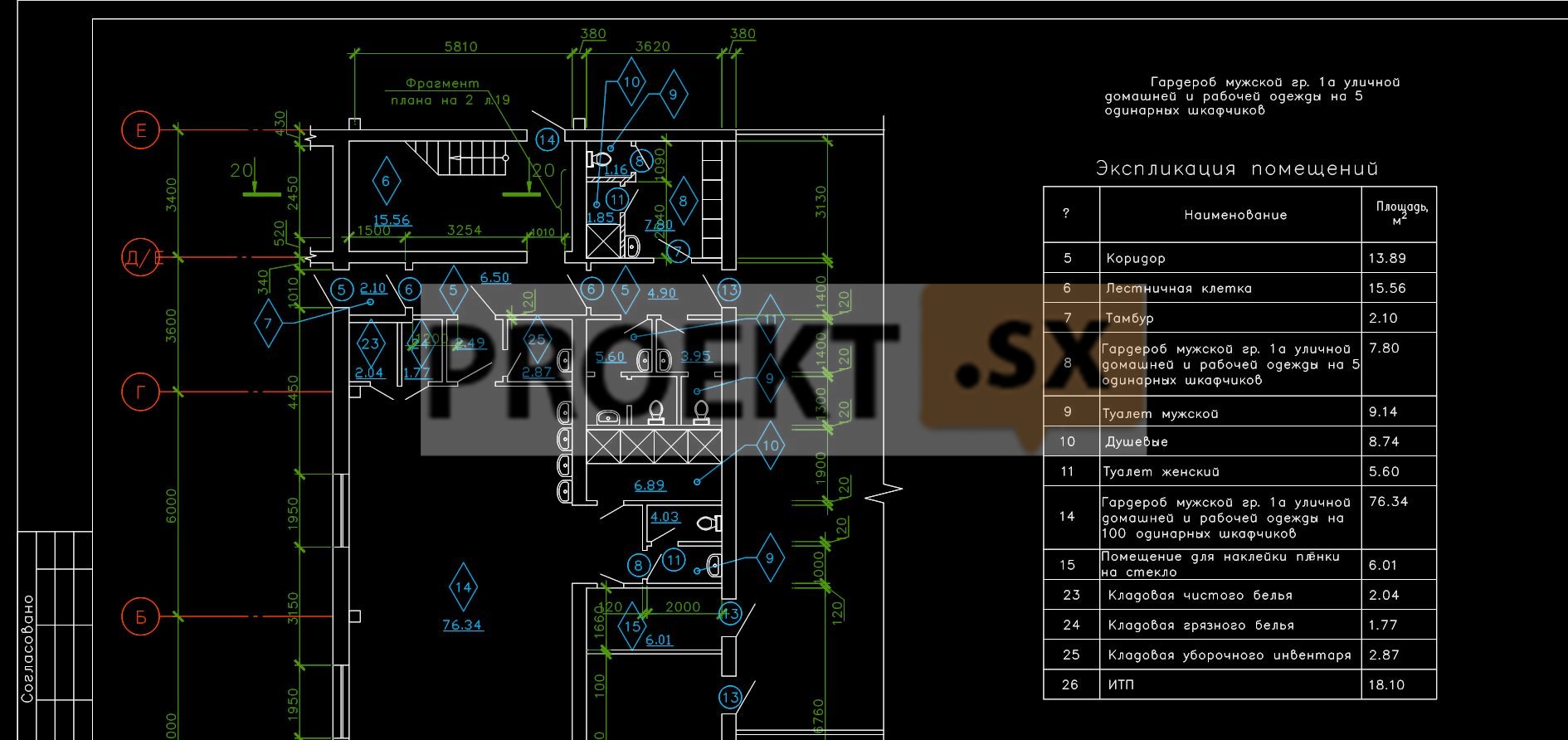

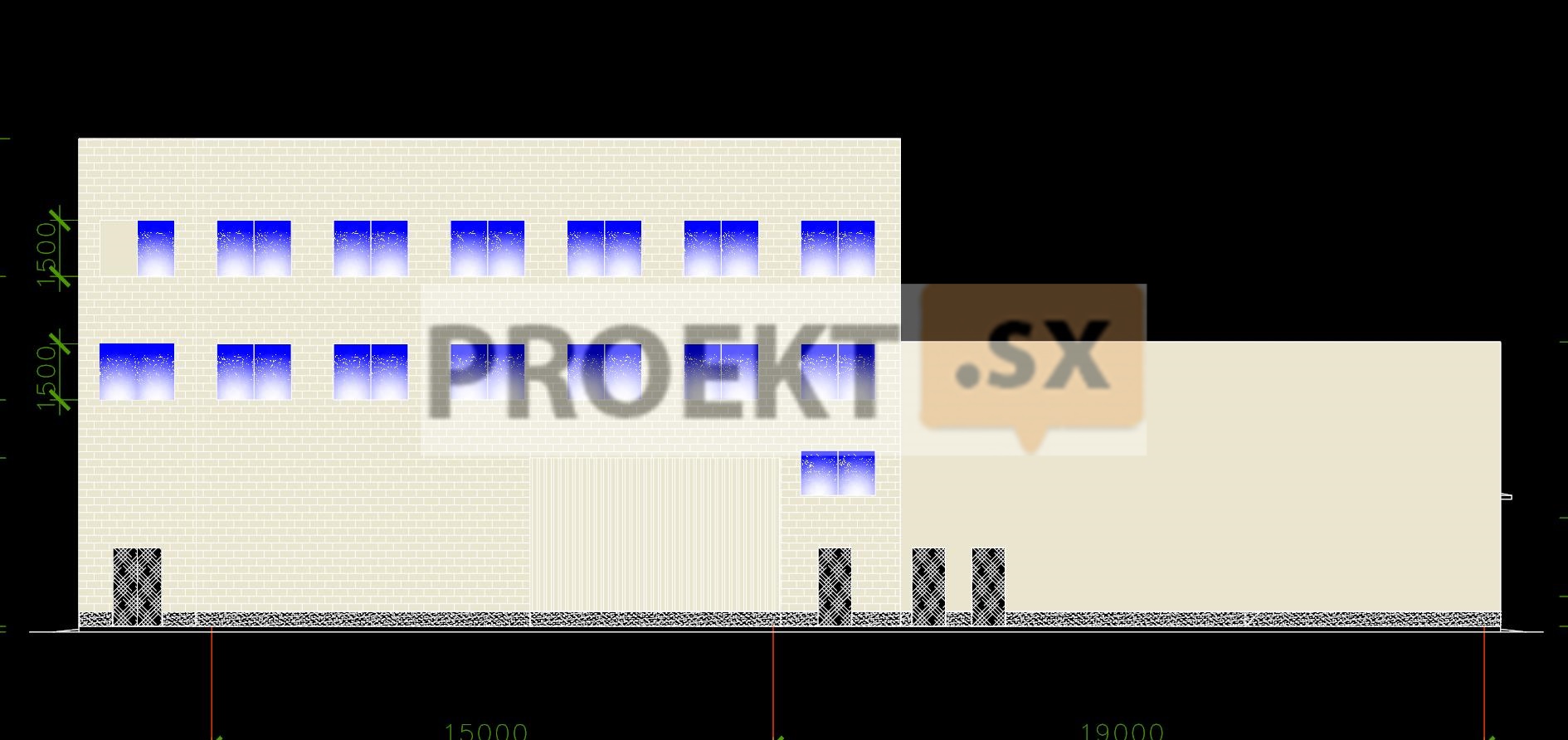

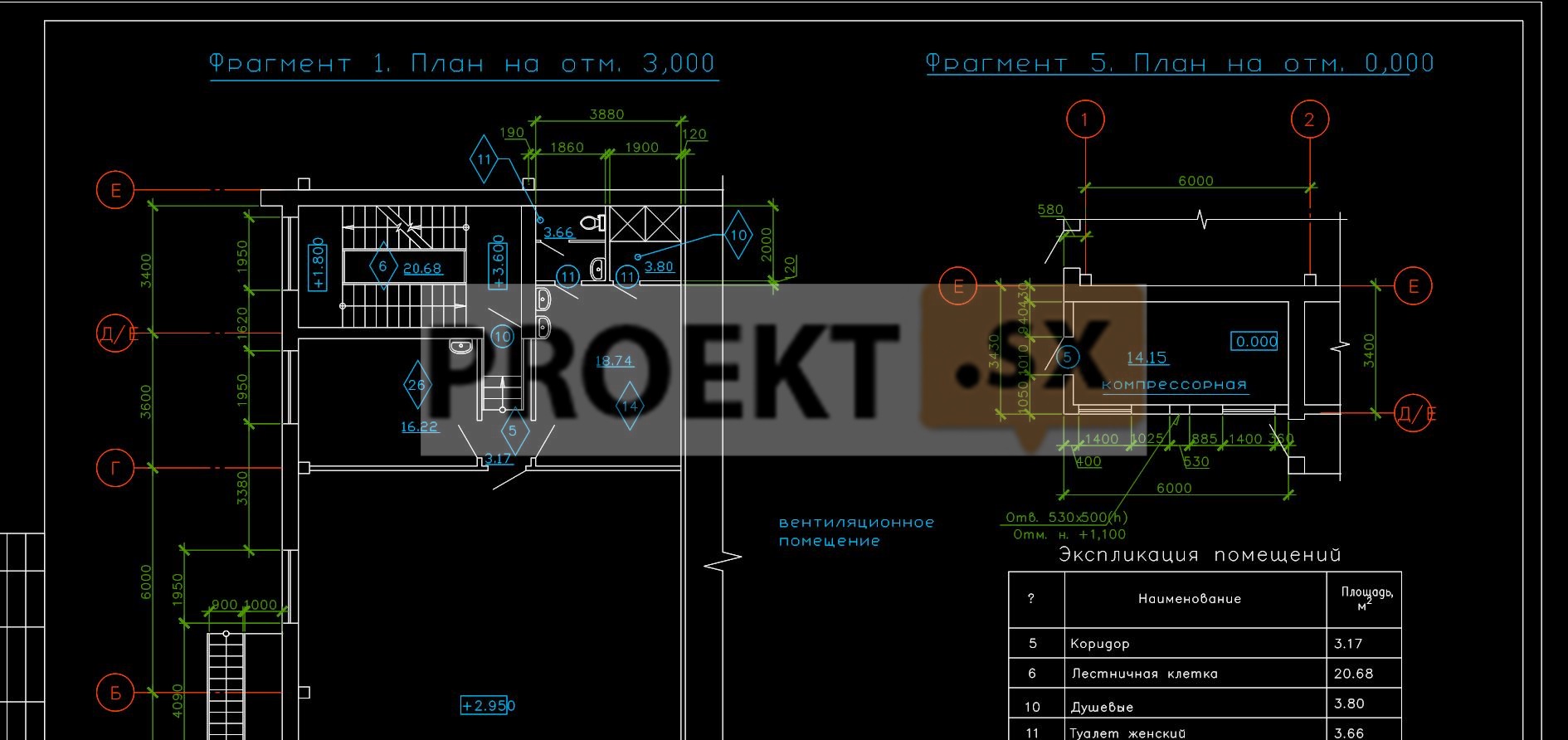

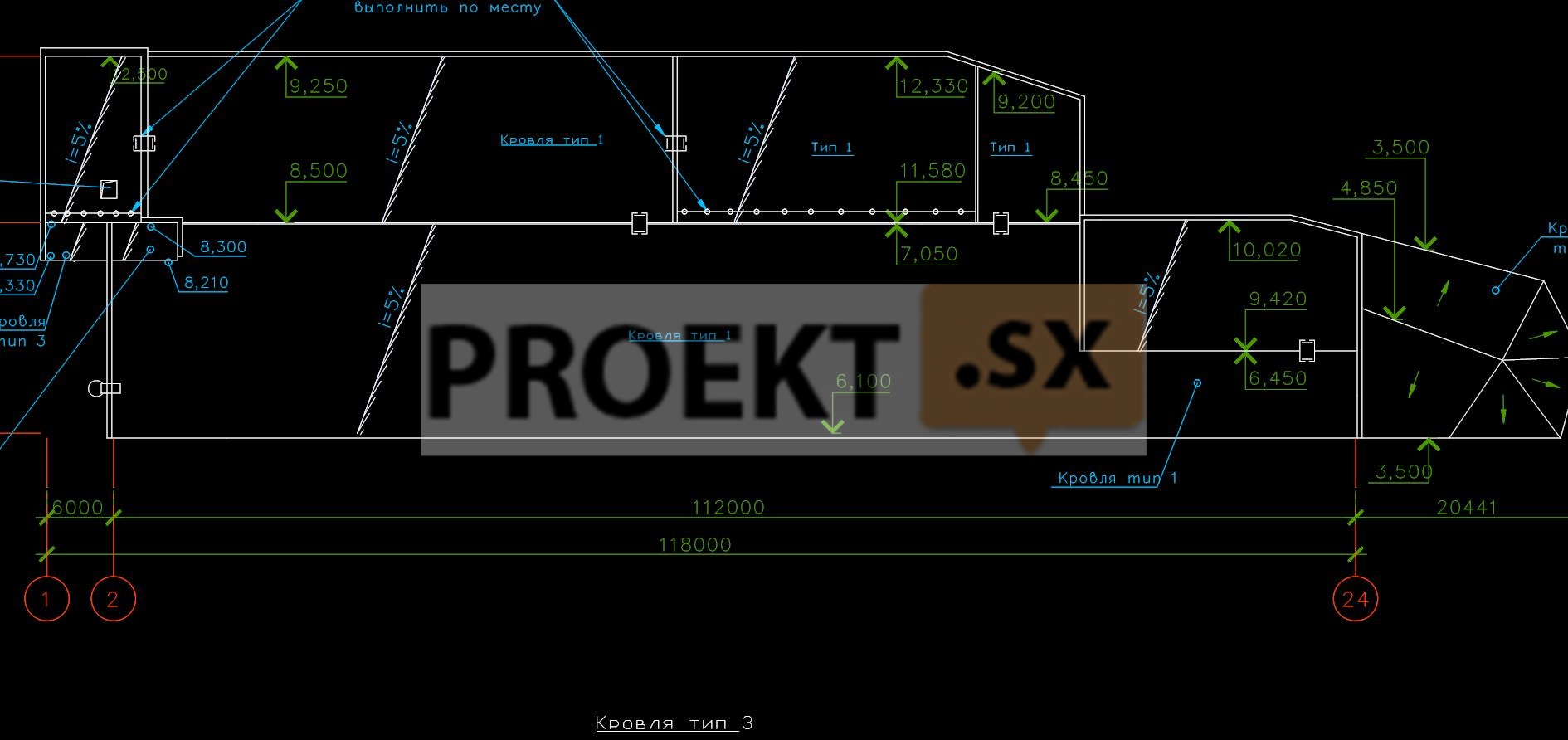

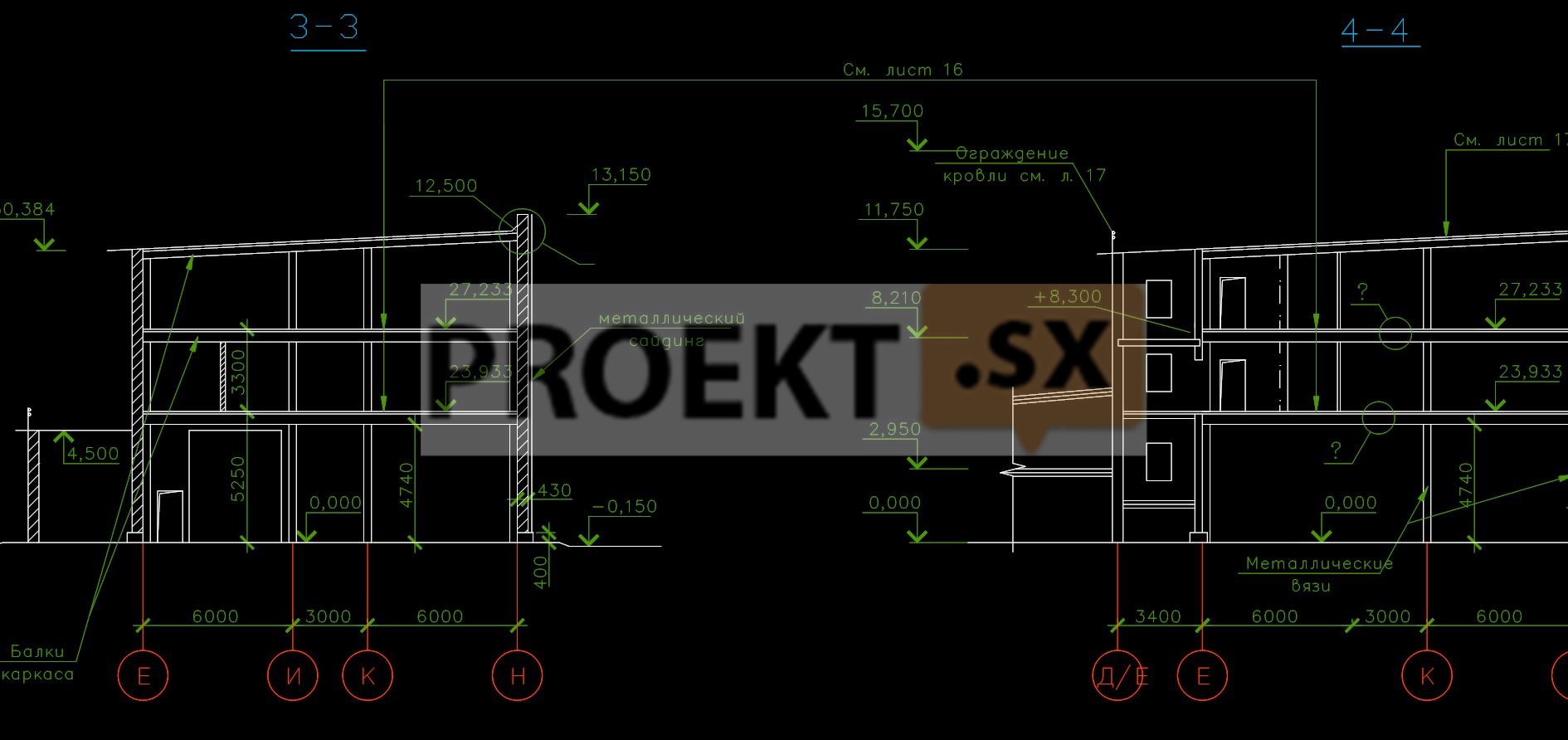

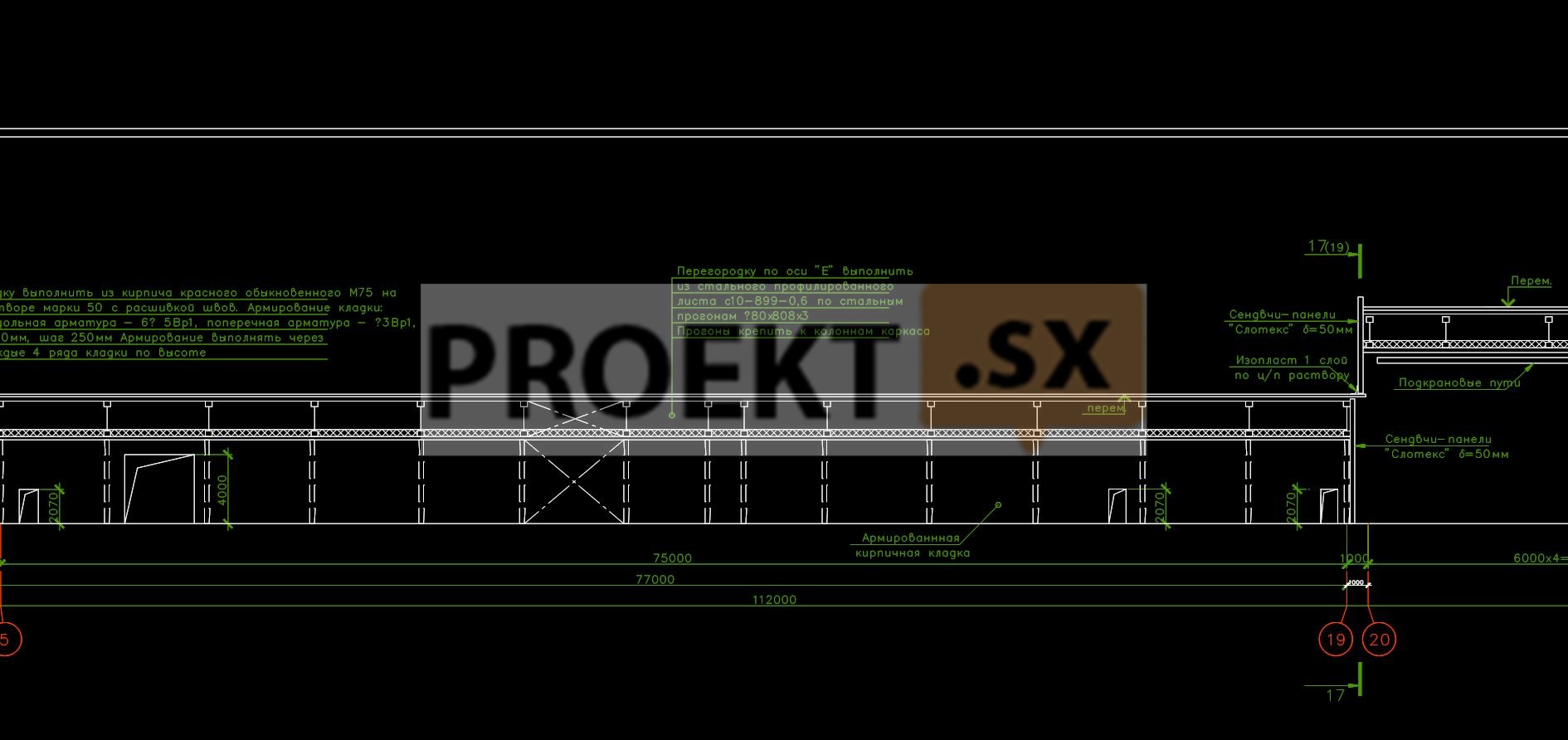

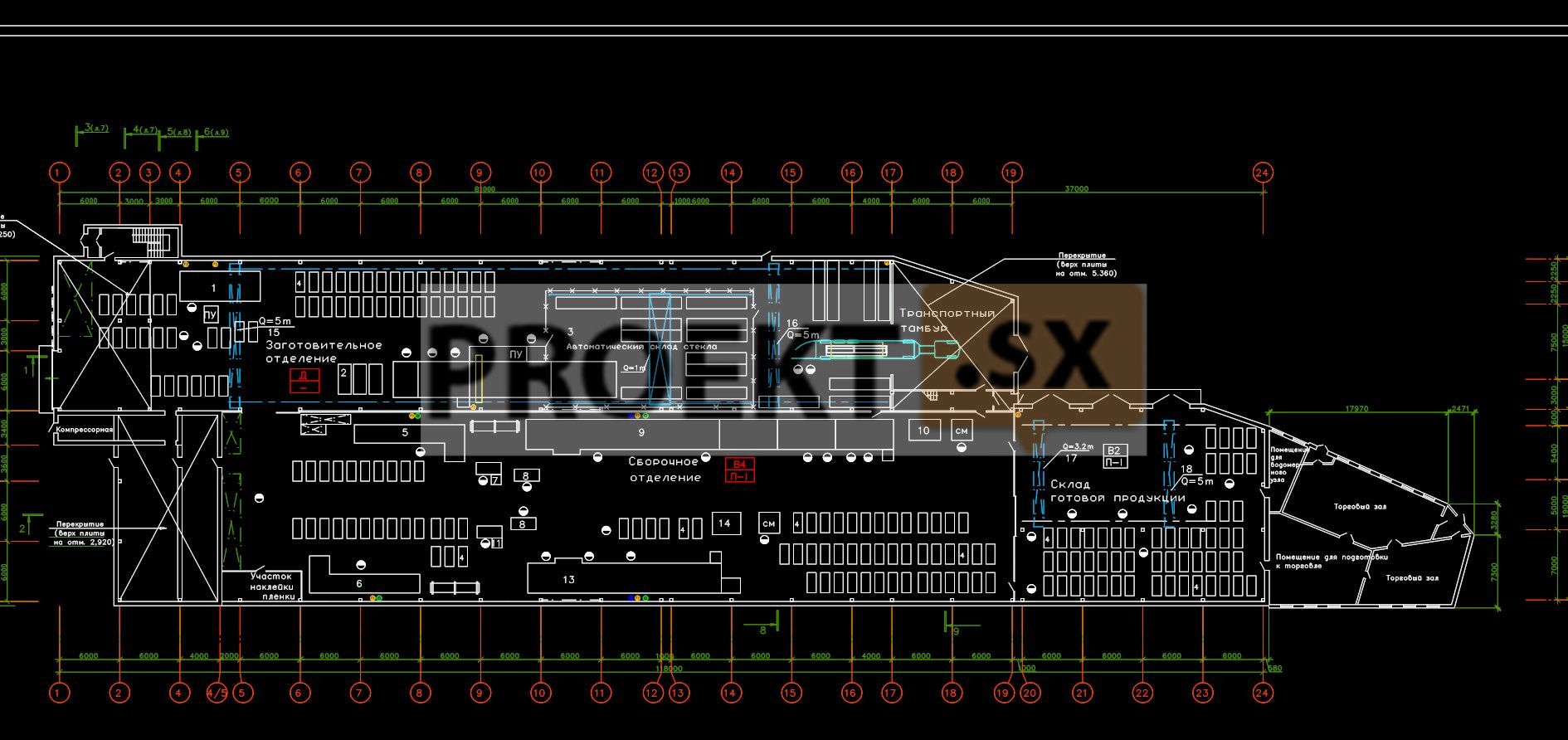

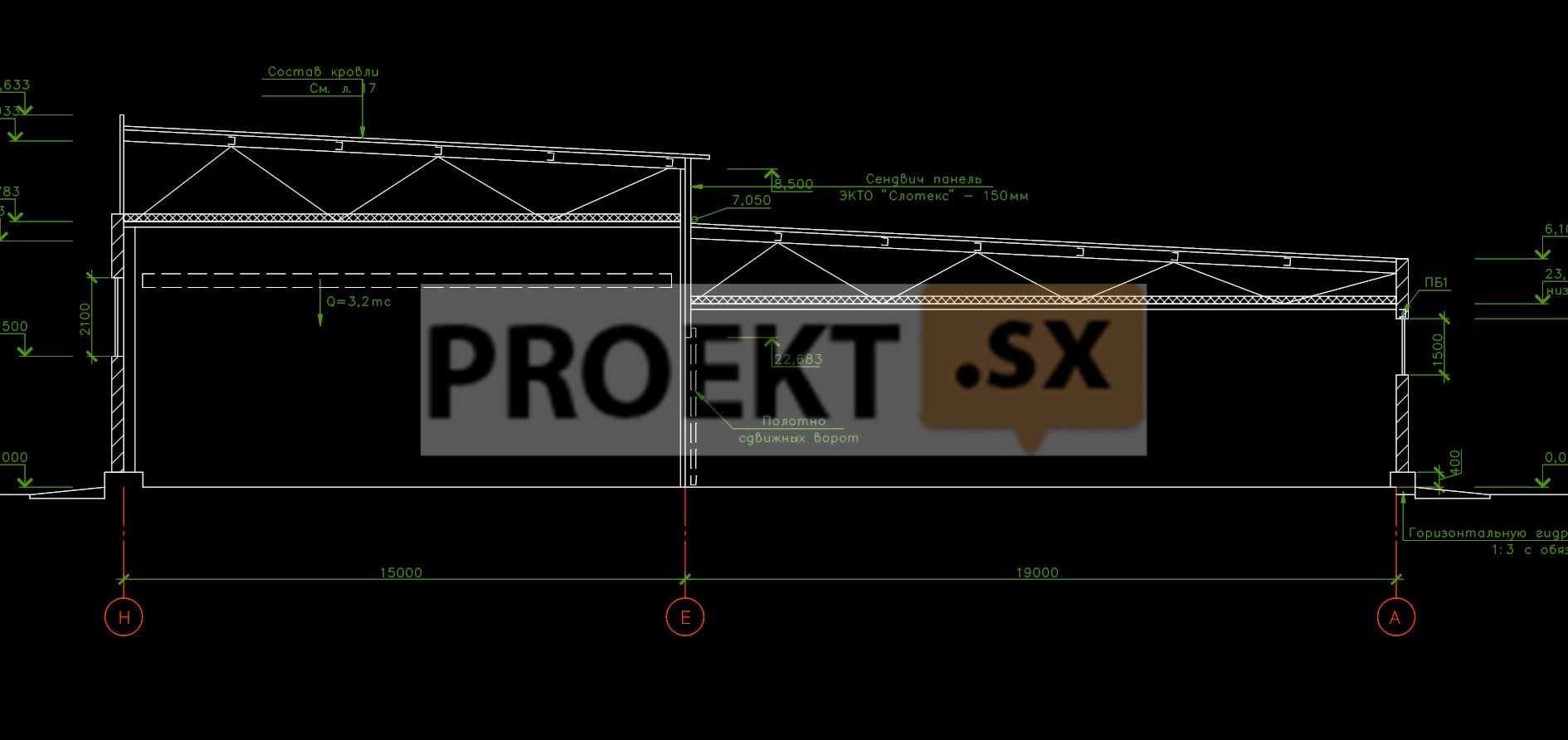

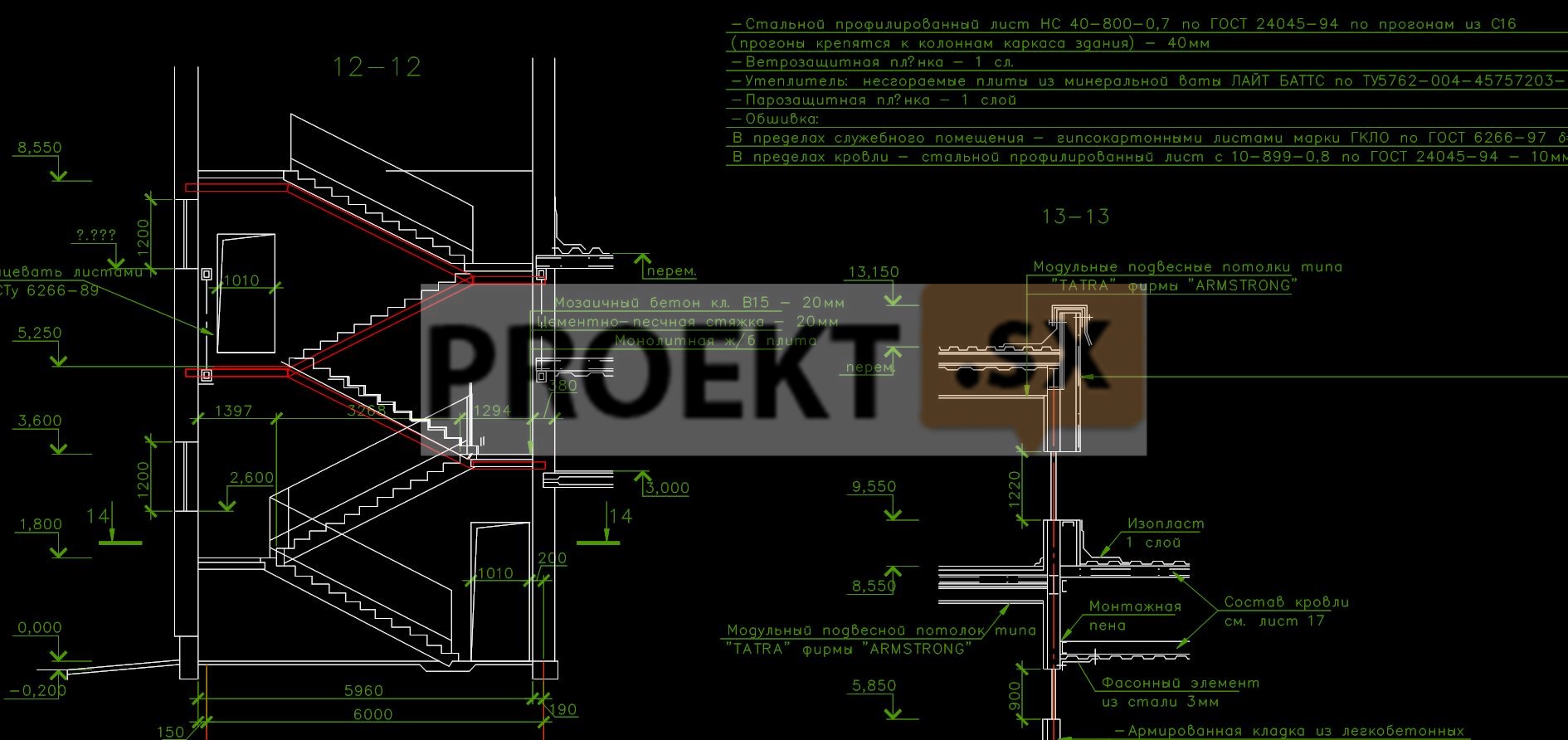

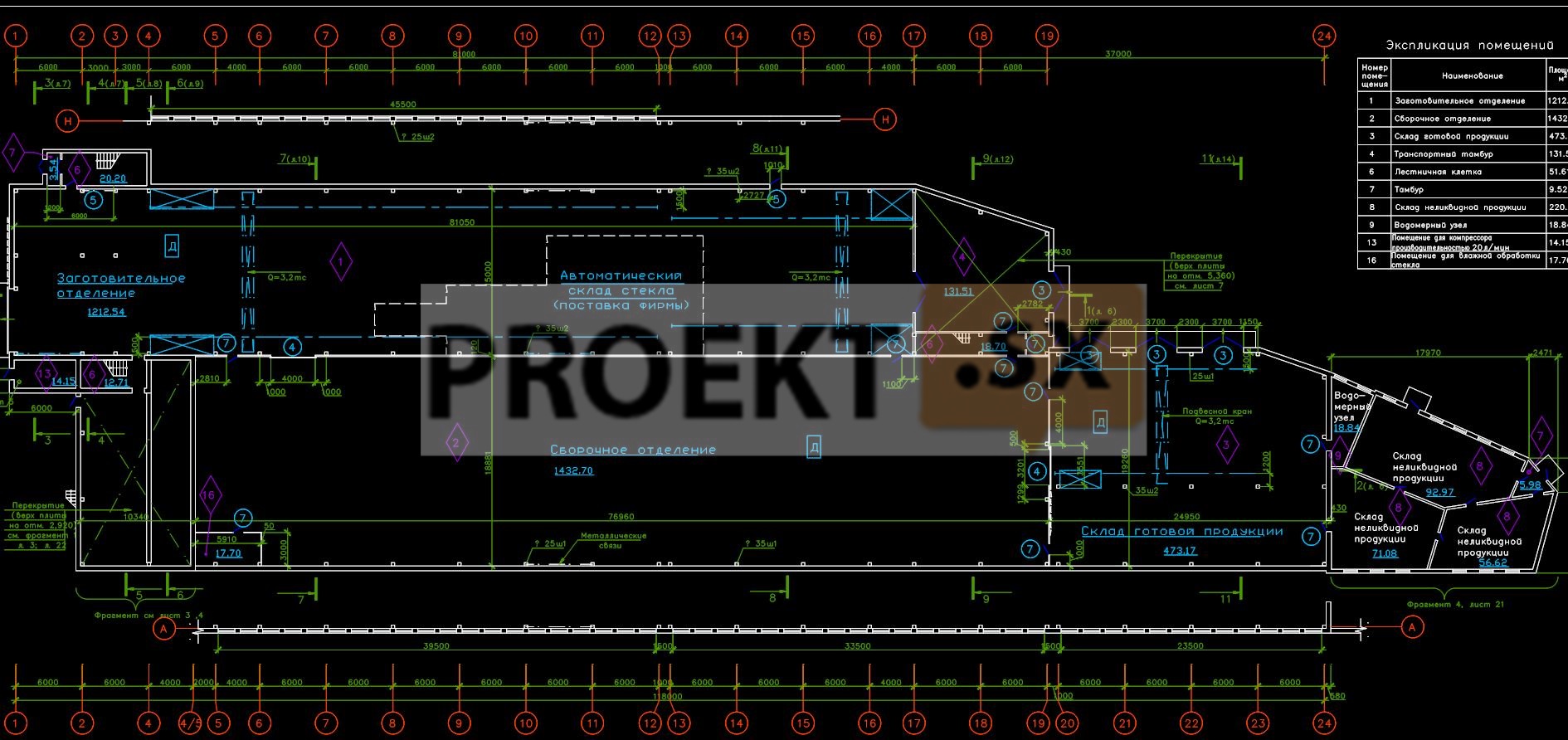

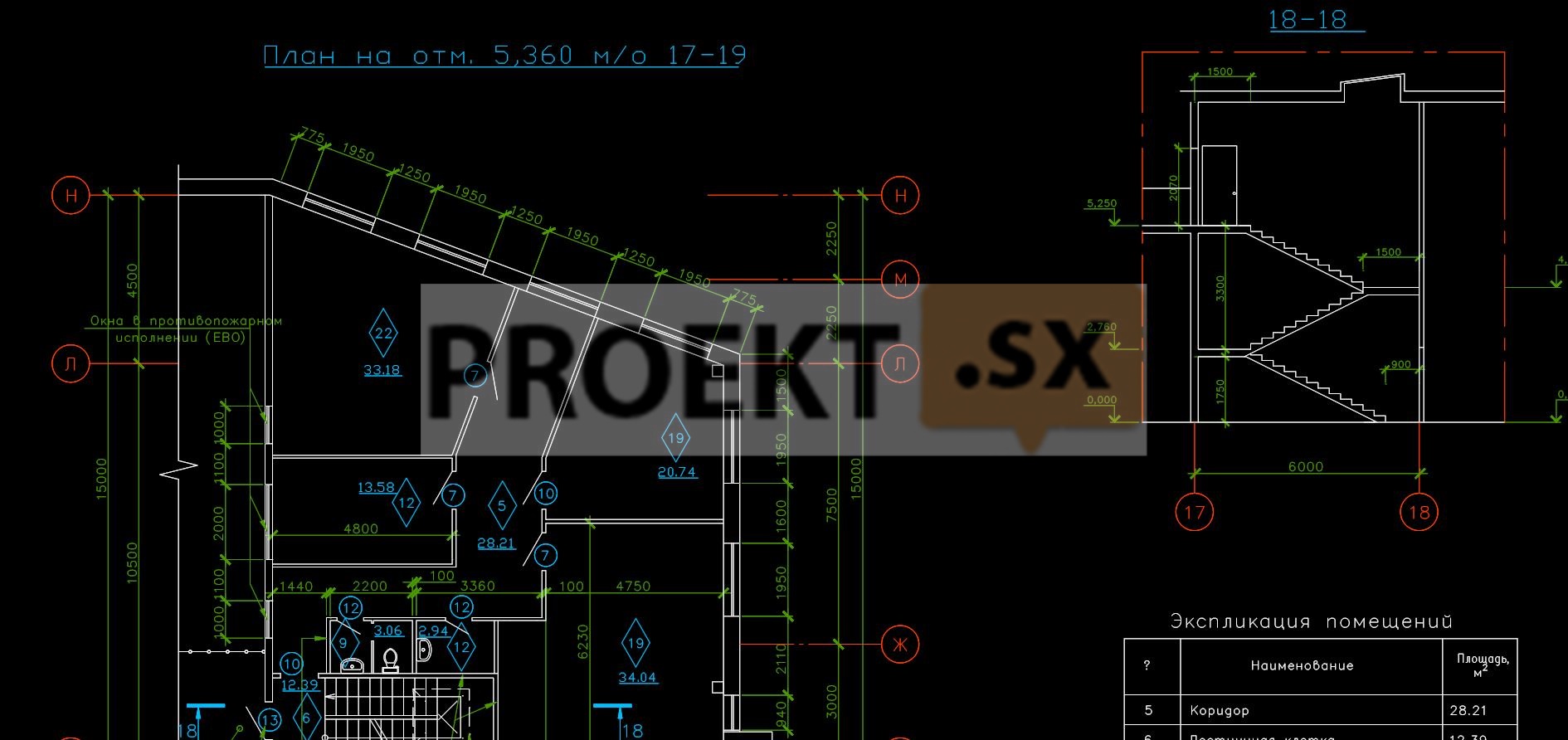

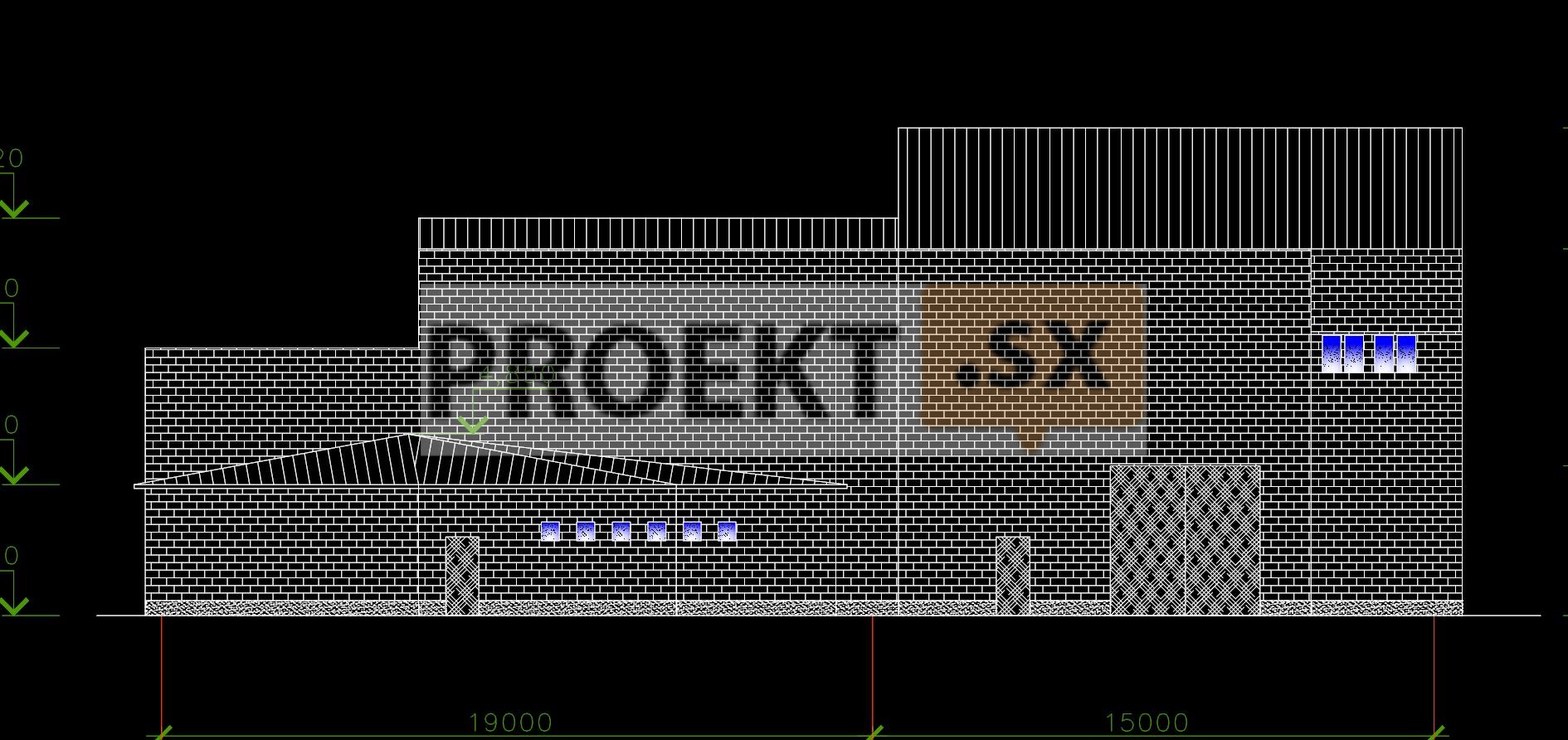

Здание цеха с размерами в плане 140*35 м состоит из 3-х отдельных разноплановых блоков: вписаны в очертание границ земельного участка по всей его ширине: цех производства стеклопакетов с заготовительным отделением; склад готовой продукции; Первый блок – производственный с заготовительным отделением, прямоугольный в плане с размерами 35х106 м двухпролетный в осях 1-19, А-Н. Пролеты шириной 15 и 19 м разновысокие, сетка колонн 6*15, 6*19м. Пролет в осях 2-19; А-Е, шириной 19м высотой до низа фермы 4,9м. в осях 2-4/5, А-Е предусматривается встройка для размещения бытовых помещений на отметке 0.000 и 3.000м. Пролет 1-19, Е-Н ,шириной 15м сетка колон 6х15, разновысокий в осях 4-12, Е-Н высота до нижнего пояса ферм 7,1м; в осях 13-17, Е-Н высота 10,18м. Этот пролет оборудован 2-мя кранбалками грузоподъемностью 3,2тс. На автоматизированном складе стекла кранбалка грузоподъемностью 1,0тс. В этом пролете в осях 1-3, Е-Н предусматривается 3-х этажная вставка для размещения административно бытовых помещений на отм. 5,4 и 8,7м. По общим сторонам вставки у осей Е и Н предусматриваются 2 лестничные клетки типа Л-1. В осях 17-19, Е-Н предусматривается двухэтажная пристройка, на первом этаже располагается транспортный тамбур, а на 2-ом этаже административно бытовые помещения экспедиции и магазина с комнатой приема пищи. Для эвакуации со 2-го этажа в осях 17-19, Е-И предусматривается лестничная клетка с верхним освещением через зенитный открывающийся фонарь и с непосредственным выходом на улицу. В торцах пролета по осям 1и19 предусматриваются распашные и раздвижные ворота 4х4,2м оборудованные механизмами самозакрывания. Стена по оси Н у оси 17 изгибается по границе земельного участка. Пролеты в осях А-Е и Е-Н разделяются перегородкой по оси Е. Второй блок в осях 20-24, А-Е двух пролетный с разными высотами 5,7 и 8,22м, шириной 7 и 12м, в них размещается склад готовой продукции, шаг колонн 6х12 и 6х7м. Пролет в осях 20-24, В-Е шириной 12 с высотой до низа ферм 8.22м. сетка колонн 6х12м. оборудован кранбалкой грузоподъемностью3,2тс., тремя распашными воротами 3.7х4.2м, с механизмами самозакрывания. Пролет в осях 20-24, А-В шириной 7 метров, шаг колонн 6м. высота до низа балок 5.7м. Третий блок неопределенной формы в плане, вписывается в границы земельного участка с размерами в плане 20.4х18м. в нем размещаются 3 зала склада неликвидной продукции, разделенные несущими газобетонными стенами толщиной 300мм. и водомерный узел. Третий блок пристраивается ко второму блоку по оси 24. Разновысокие пролеты приняты по требованиям технологических процессов. Цех наружной гранью стены (западной) по оси Н от оси 4 до19, располагается по границе земельного участка. Каркас здания состоит из металлических колонн, ферм и балок с ветровыми связями и горизонтальными по верхнему поясу ферм. Наружные стены здания в основном самонесущие из газобетонных блоков толщиной 300мм. с облицовкой силикатным лицевым кирпичом толщиной 120мм. С армированием металлической сеткой Ø5Вр 130х130 с анкеровкой к металлическим колоннам. Участки стен на перепадах высот выше кровли и в межферменном пространстве из металлических 3-х слойных панелей толщиной 150мм, с заполнением базальтовым волокном, типа «СЭНДВИЧ» с оцинкованным профилированным настилом с 8-1000х0.5 с полимерным покрытием. Некоторые участки стен выше отм.6,5м. облицованы оцинкованным профнастилом с 8-1000-0.5 с полимерным покрытием по типу вентилируемых фасадов. Кровля односкатная с перепадом высот и покрытием из профилированного оцинкованного настила Н 75-750-0.8 с применением герметика в местах стыковки профлистов между собой. Скаты от оси Н к оси А, водоотвод не организованный. Ворота распашные и раздвижные размером 4х4.2м. металлические утепленные с механизмами самозакладывания. Окна – металлопластиковые с заполнением однокамерными стеклопакетами с механизмами открывания, закрывания. Двери наружные металлопластиковые с механизмами самозакрывания индивидуального изготовления. Двери внутренние деревянные, филенчатые. По размерам ГОСТ 6629 индивидуального изготовления. Полы: на производстве вакуумированный бетон с насечкой и защитным покрытием; в административных помещениях из линолеума по самовыравнивающейся стяжке; в гардеробных, санузлах, кладовых коридорах, душевых и преддушевых - керамическая плитка на плитоните по стяжке из керамзитобетона; в душевых и преддушевых с гидроизоляцией из 4-х слоев рубероида на битумной мастике. Подвесные - потолки из минераловатных плит «Амстронг» по металлическому каркасу, в административных помещениях. Во всех пролетах на производстве по нижнему поясу ферм, устраиваются теплые подвесные потолки из профилированного настила С32-750-0,7 с заполнением минераловатными матами РУФБАТТСН и РУФБАТТСВ толщиной 40 и 100мм. С покрытием кашемированной армированной пленкой.В меж ферменном пространстве устраивается настил шириной 1200мм. из просечно- вытяжного листа по уголкам 63х5 с перилами для прохода обслуживающего персонала, а так же теплые люки 600х800мм в каждом межфермерном пространстве, для обслуживания непроходимого пространства. Внутренние грани стен на производстве в административных помещениях, гардеробных и коридоров, облицовываются гипсокартонными листами по металлическому каркасу с заполнением минеральной ватой (негорючей). На производстве, перфорированными гипсокартонными листами с покраской водоэмульсионными красками. В санузлах, душевых, преддушевых стены облицовываются глазурованной керамической плиткой на цементно-песчаном растворе на высоту 2.4м. выше штукатурка и окраска масляной краской за 2 раза.

Конструктивные решения

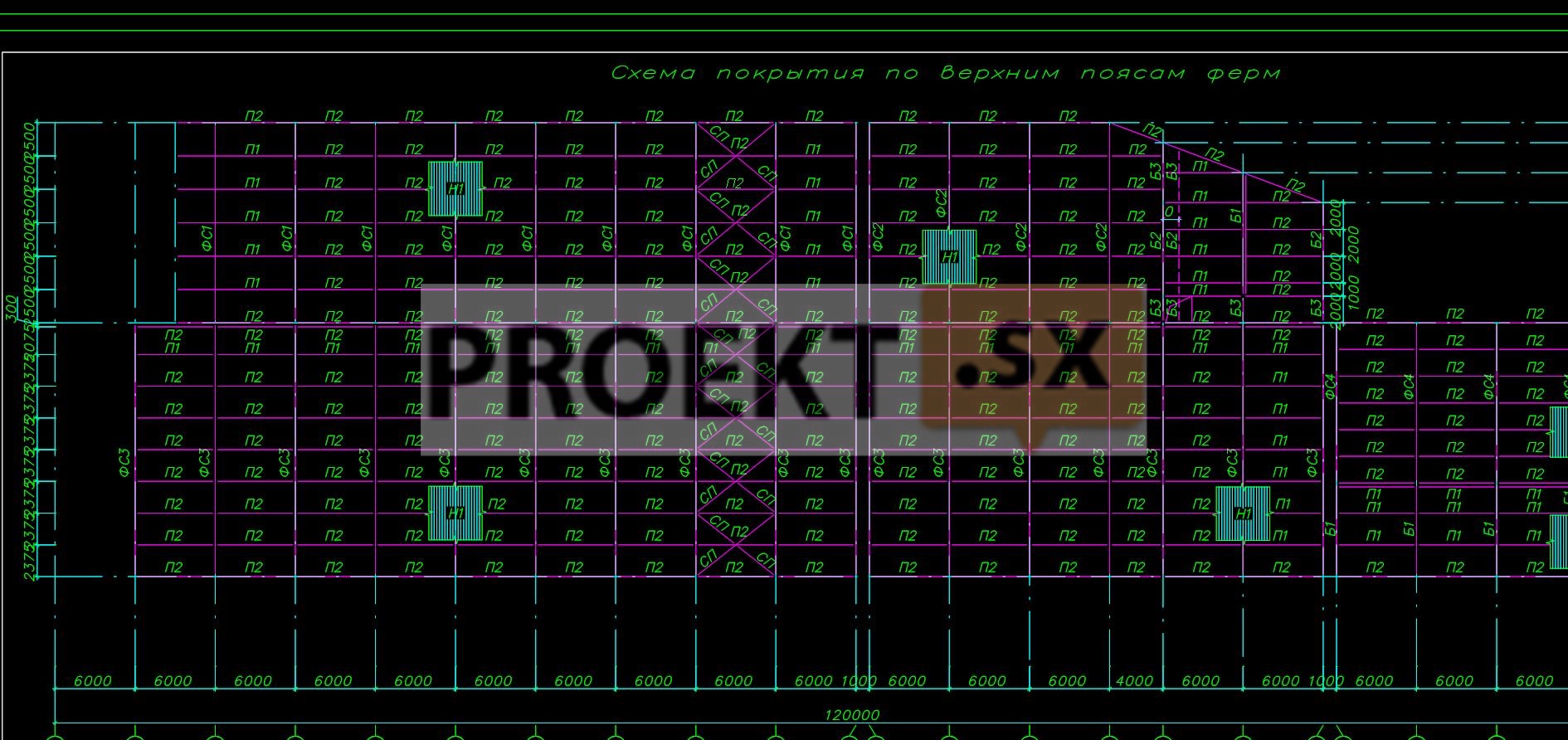

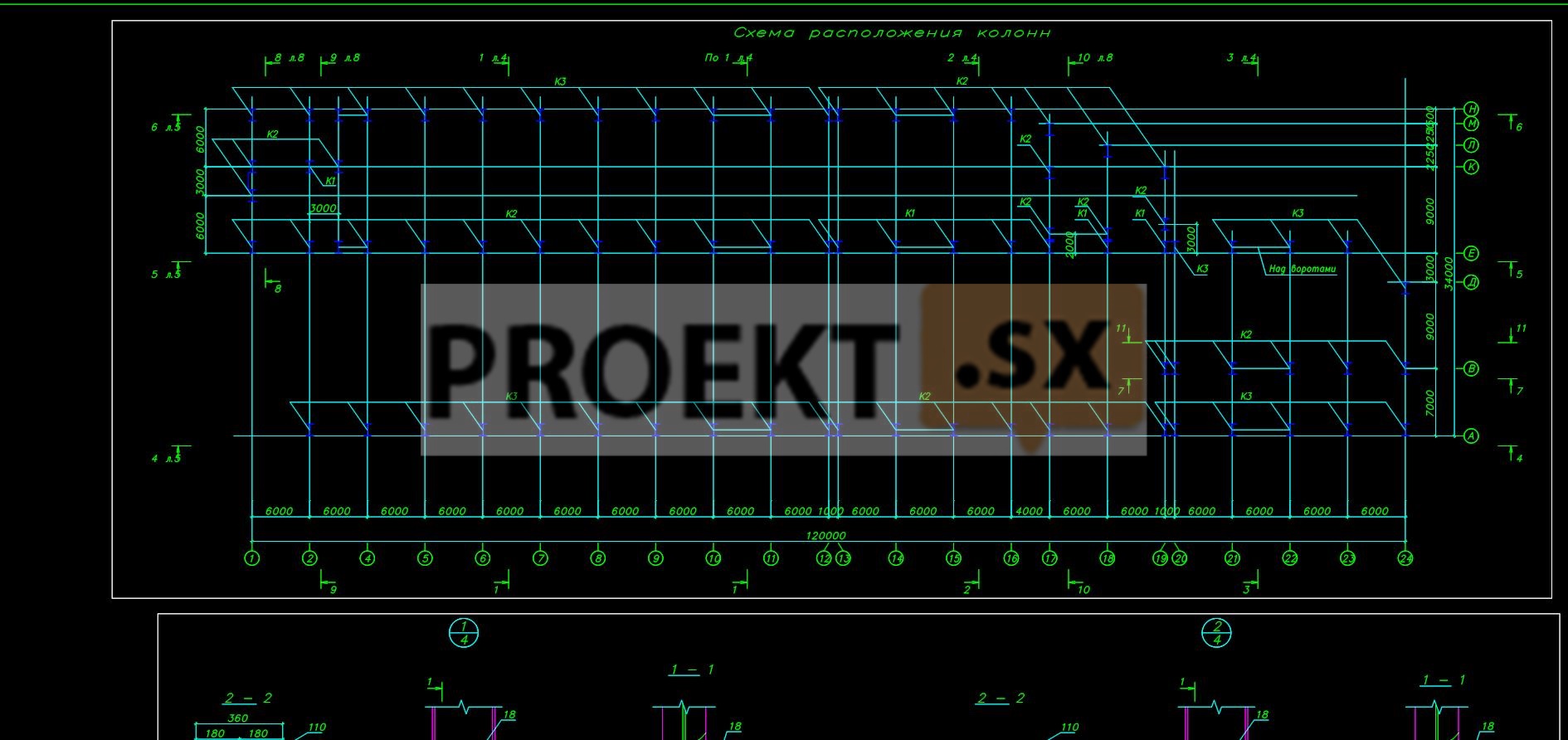

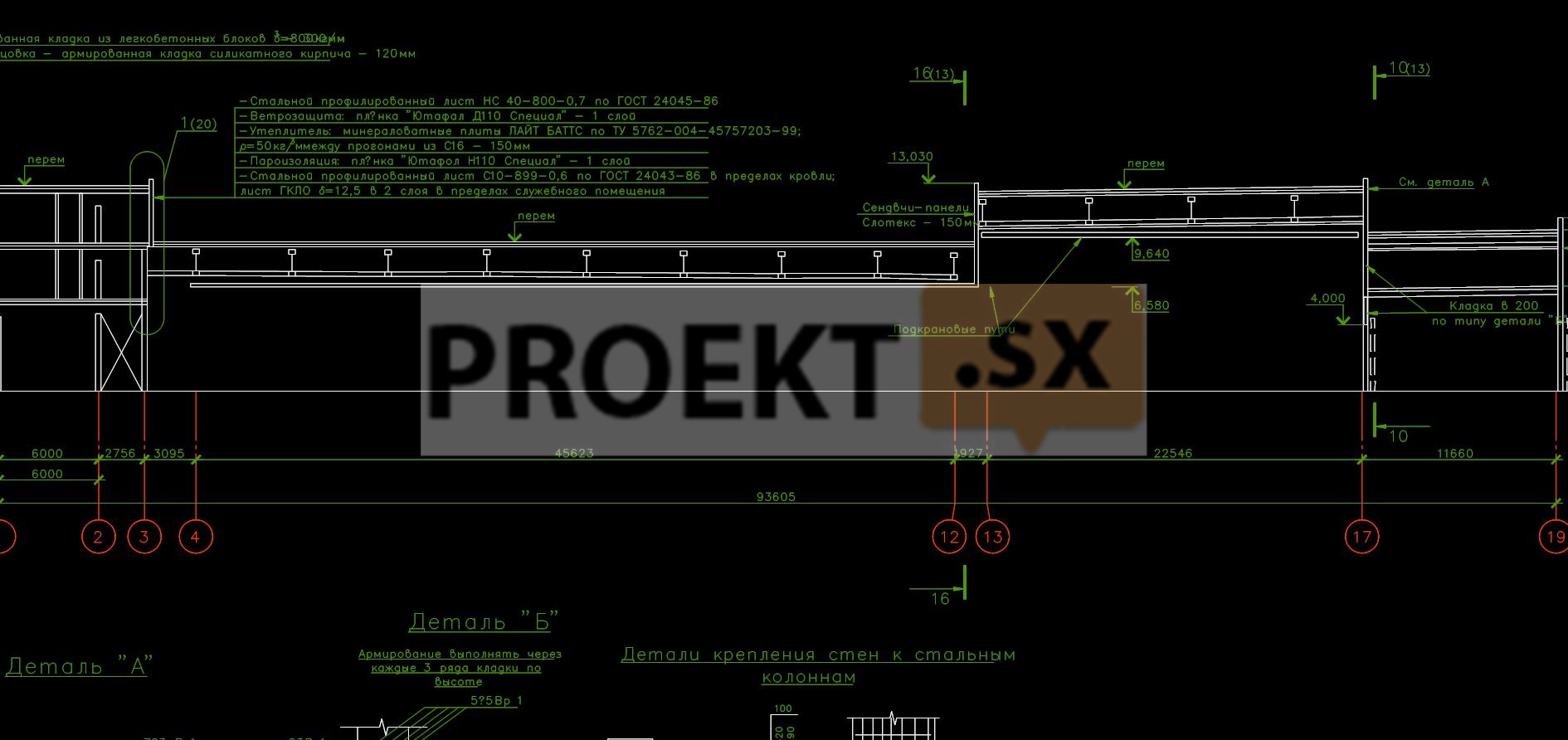

Здание представляет собой стальной рамно-связевый каркас, состоящий из отдельных двухпролетных рам, соединенных между собой системой связей. Основной каркас здания выполнен стальным. Основные конструкции здания: - Основные колонны - выполняются из широкополочных двутавров 25Ш1, 35Ш2 и 40Ш1 по СТО ОСЧМ 20-93 сталь С245 по ГОСТ 27772-88. Основной шаг колонн принят равным 6 м. - Несущие конструкции покрытия представлены в виде односкатных ферм или балками из двутавров и швеллеров по СТО АСЧМ 20-93. Фермы выполняются из гнутых сварных профилей по ГОСТ 30245-2003 сталь марки С245 по ГОСТ 27772-88. - Балки перекрытий и покрытия выполняются из швеллеров №№ 14, 20, 24 и балочных двутавров сечением 16Б1, 20Б1, 25Б1, 25Б2, 30Б1, 30Б2, 35Б1, 35Б2, 40Б1, 45Б1 и 45Б2 по СТО АСЧМ 20-93. Материалом для балок является сталь марки С245 по ГОСТ 27772-88. - Балки покрытия выполняются из двутавров 20Б1, 25Б2, 30Б1 по СТО АСЧМ 20-93 и швеллеров №20 по ГОСТ 8240-89. На данные балки укладываются прогоны П1 и П2 выполненные из двутавра 20Б1 по СТО АСЧМ 20-93 и швеллера №14 по ГОСТ 8240-89 соответственно. В свою очередь на прогоны укладывается профилированный настил Н 75-750-0,8 по ГОСТ 24045-94, плиты полужесткие минераловатные на битумной связке при g=400кг/м3 толщиной 100 мм и рубероидная кровля. - Система связей по верхним поясам ферм представлена системой прогонов П1 и П2 (из швеллеров №20 и №24 по ГОСТ 8240-89 или двутавров 20 Б1 по СТО АСЧМ 20-93) и крестовыми связями СП, установленных по контуру отсеков здания на всю ширину здания из равнополочных уголков 100x8 и 110x8 по ГОСТ 8509-93 сталь марки С245 по ГОСТ 27772-8. Поверх этих элементов укладывается профнастил Н75x750x0,8. - Для выполнения условий устойчивости нижнего пояса ферм установлены растяжки Р1 по краям и в середине ферм. Данные элементы устанавливаются в местах, где нет крана, подвешенного к нижнему поясу ферм. Система связей по нижнему поясу ферм представлена балками из гнутых сварных профилей 100x3 мм по ГОСТ 30245-2003. - Вертикальные связи выполнены из равнополочных уголков 110x8 ГОСТ 8509-93 (СВ1), расположенных в связевых блоках (в осях3-4 (по осям Н и Е), 7-8 (по осям Н, Е и А), 15-16 (по осям Н, Е и А), 17-18 (по оси Н), 21-22 (по осям Е, В и А); в местах закрепления ферм к колоннам устанавливаются горизонтальные связи Р1 из гнутых сварных профилей 100x3 мм по ГОСТ 30245-2003. - Второстепенные балки, опирающиеся на основные несущие конструкции перекрытий, запроектированы из балочных двутавров по СТО АСЧМ 20-93. - В осях «4»-«12» и «Н» - «Е» в здании располагаются 2 кран-балки пролетами 15 и 12 м и грузоподъемностью 3,2 тс. Кран-балки крепятся к монорельсам МР1 из двутавров 30М. Монорельсы прикрепляются к нижнему поясу ферм и специальных консолям на колонне (кран-балка пролетом 15 м). В крайних и средних узлах ферм покрытия устанавливаются вертикальные связи по фермам ВС. Места установки данных связей см. листы 2,3 КМ. Растяжки Р1 выполняются из квадратной трубы 100х3 мм, монорельсы МР1 – из двутавра 30М по СТО АСЧМ 20-93, связи ВС из квадратной трубы 80х4 мм. Установку растяжек Р1 и монорельсов МР1 см. на листах 2, 4 и 8 чертежей КМ, крепление см. узлы 4, 5 на листе 9 КМ. - В осях «20»-«23» и «Е»-«В» в здании располагается кран-балка пролетом 9 м и грузоподъемностью 3,2 тс. Кран крепится к монорельсам МР1 из двутавров 30М по СТО АСЧМ 20-93. Монорельсы крепятся к нижнему поясу ферм в этих осях. Наружные стены самонесущие – армированные из газобетонных блоков толщиной 300 мм с облицовкой лицевым кирпичом 130 мм по фундаментным балкам, совместное армирование через 3 ряда газобетонных блоков и через 4 ряда облицовочного кирпича. Кладку стен выполнять с расшивкой швов с наружной стороны и с затиркой изнутри. Деталь армирования кладки дана на листе 2 основного комплекта. Крепление кирпичной кладки к колоннам осуществляется анкерами д.8мм А240 через 8 рядов кладки по высоте. Горизонтальная гидроизоляция стен выполняется толщиной 30мм на отм. 0,400 по верху железобетонного цоколя цементно-песчаным раствором составом 1:3 с обязательным железнением поверхности. Частично (см. черт. лист 15 "Фасады") наружная обшивка стен выполняется из сэндвич-панелей ЭКТО "Слотекс" (С-Пб, ш. Революции, 84, тел. 320 94 10, 320 94 15, факс 520 46 87) толщиной 150мм с креплением самонарезными болтами д.8мм. Внутренние стены кирпичные толщиной 250-380 мм. Кирпич марки 150 на растворе марки 25.Кирпич эффективный красный глиняный пустотелый по ГОСТ 530-91 =1300. Перегородки - армо-кирпичные толщиной 120 мм с последующей облицовкой гипсокартонными листами и гипсокартонные из ГКЛ-12,5 мм на металлическом каркасе с заполнением минеральной ватой. Перекрытия здания быстровозводимая монолитная железобетонная плита в несъемной металлической опалубке из профлиста Н60-845-07 ГОСТ 24045-94 по несущим стальным балкам из прокатного двутаврового профиля, бетон кл.В25, W6, F50, арматура кл.АIII. Анкеровка выполнена с шагом 1000мм. Анкера д.8 ммА400. Лестницы в здании спроектированы сборными из наборных железобетонных ступеней типа ЛС по ГОСТ 8717-84 по стальным косоурам, выполненным из швеллеров №16 по ГОСТ 8240-89. Косоуры свариваются сразу с полуплощадками и опираются своими концами на стены здания или привариваются к балкам перекрытия. В местах опирания на стены здания устанавливаются стальные распределительные пластины. Металлические косоуры оштукатурить по металлической сетке толщ. 2 мм цементно-песчанным раствором. Покрытие здания: стальной профилированный настил Н 75-750-0,8 по ГОСТ 24045-94, плиты полужесткие минераловатные на битумной связке при g=400кг/м3 толщиной 100 мм и рубероидная кровля. В уровне нижних поясов ферм, стальной профилированный настил подшивается к прогонам по низу ферм покрытия. В местах примыкания стального профилированного настила к стенам, деформационным швам пустоты ребер настилов на длину 250мм должны быть заполнены несгораемым утеплителем. Все стыки профлистов тщательно заделать силиконовым герметиком.Пароизоляция выполнена из трудносгораемой пленки "Ютафол Д110 Специал". Остекление здания принято с заполнением металлопластиковыми блоками с однокамерными стеклопакетами. Наличие открывания окон указано на чертеже, л.15. Элементы заполнения дверных проемов приняты деревянные по ГОСТу 14624-84. В помещении для наклейки пленки на стекло, отм. 0,000 по оси 4/5, при входе в бытовые помещения и в лестничную клетку установить противопожарные двери с пределом огнестойкости El60 конструктивными особенностями используемых строительных к 16. Из оцинкованной кровельной стали по месту выполняются и крепятся к профилированным листам обшивки комбинированными заклепками 3К- 12-4, 4 с шагом 500мм: - сливы под и над оконными проемами; - сливы над воротами и дверьми. Помещения административного блока, распложенные во встройке в осях "Е-Н" и "1-3" отделены от производственного помещения перегородкой из легкобетонных блоков, толщиной 200мм, что соответствует перегородке 1-го типа. Заполнение оконных проемов в данной перегородке выполнить в противопожарном исполнении с пределом огнестойкости Е60 Помещения административного блока, расположенные во встройке в осях "Е-Н" "2-4/5" отделены от производственного помещения армированной кирпичной перегородкой, что соответствует перегородке 1-го типа. Кладку перегородки выполнить из красного обыкновенного кирпича марки 75 на растворе 50 с расшивкой швов. Армирование: продольная арматура- два стержня диаметром 5Вр1 на каждые 120мм толщины перегородки, поперечная арматура - стержень диаметром 3Вр1 с шагом 250мм. Здание оборудовано двумя лестницами 1-го типа с железобетонными ступенями по стальным защищенным косоурам и одной наружной открытой стальной лестницей 3-го типа, отстоящей от здания на 1м, согласно п. 6.30 СНиП 21-01-97*. Согласно п. 8.4 СНиП 21-01-97* выход на кровлю из лестничной клетки м/о "1-3" выполнить через пожарный люк, размером 0,6х0,8м, 2-го типа, пределом огнестойкости El30 по закрепленной стальной стремянке. Для обеспечения требуемого предела огнестойкости конструкций, согласно СНиП 21-01-97* "Пожарная безопасность", предусмотрена огнезащита всех стальных конструкций: колонн, балок покрытия и перекрытия, связей, косоуров и балок лестниц, находящихся в осях 1-3 и Е-Н и в осях 2-4/5 и А-Е с отм. 0,000 и до верха балок покрытия. Все металлические конструкции оштукатуриваются по металлической сетке типа Рабитца с обязательным соблюдением указаний СП 55-101-2000 для обеспечения требуемых пределов огнестойкости: колонны - R90 (35мм); балки - REI45 (25 мм); косоуры и балки лестниц - R60 (25мм). Настоящим проектом предусмотрены конструктивные, объемно-планировочные и инженерно-технические решения, обеспечивающие противопожарную безопасность эксплуатации здания цеха производства стеклопакетов при соблюдении норм и правил эксплуатации. Стены наружные из газобетонных блоков толщиной 300 мм с пределом огнестойкости REI240, частично из обыкновенного кирпича степень огнестойкости более газобетона. Колонны и балки из металлического профиля ГОСТ 27772-88. Колонны оштукатуриваются по металлической сетке типа Рабитца толщиной 35 мм, балки – толщиной 25 мм. Перекрытие – монолитная железобетонная плита толщиной 80 м и пустотные ж/б плиты REI60. Кровля из металлического профилированного настила (НГ). Перегородки из 2-х слоев гипсокартона по металлическому каркасу с заполнением из минваты ОС101 EI45, система Gyproc и кирпич 120 мм. Подвесной потолок из металлического профилированного настила по металлическому каркасу с утеплителем из огнестойких минераловатных матов ROCWOL БАТТСиB (НГ), ТУ 5762-015-4575-7203-05. Окна и двери из металлопластика, двери с армированным стеклом и стеклопакетами, окна с двухкамерными стеклопакетами. Для противопожарных преград применяются ворота и двери EI60, окна Е60. Ворота наружные металлические утепленные. Лестницы сборные из наборных бетонных ступеней типа ЛС по ГОСТ 8717-84 по стальным косоурам, выполненным из швеллеров № 16 по ГОСТ 8240-89. Металлические косоуры оштукатуриваются по металлической сетке. Наружная отделка фасадов из лицевого силикатного кирпича REI300 и из сэндвич-панелей толщиной 120 мм EI150. В связи с принятой конструктивной схемой каркаса фундаменты здания запроектированы монолитными железобетонными столбовыми для установки на них колонн каркаса здания по шарнирной схеме и монолитными железобетонными балками прямоугольного сечения, опирающимися на указанные фундаменты в местах расположения стеновых ограждающих конструкций здания. Расчетные нагрузки на фундаменты приняты по результатам машинного расчета каркаса здания цеха, выполненного в программе NormCAD 5.4, программный комплекс SCAD 11.1. Расчетные характеристики грунтов основания принято на основании дополнительного заключения об инженерно-геологических условиях участка. В качестве несущего слоя фундаментов здания выбраны суглинки тугопластичные до мягкопластичных (J2 =0.38, н=15, с = 0,20 кг/см2, =1,93т/м3, Е=100кг/см2. Расчетное допускаемое сопротивление грунта основания R=25т/м2. В период обильных дождей и весеннего снеготаяния максимальное положение уровня грунтовых вод вблизи поверхности земли. Положение многолетнего среднего уровня на глубине 0,9 м. По отношению к бетону нормальной проницаемости грунтовые воды слабоагрессивны по содержанию агрессивной углекислоты (СО2=33мг/л). Опирание фундаментов на несущий грунт (суглинок тугопластичный) выполнять через щебеночную подушку из гранитного щебня фракций 20-40 мм, толщиной не менее 300 мм. В зоне устройства щебеночной подушки насыпной слой подлежит полному удалению до кровли несущего грунта. В связи с уклоном кровли несущего грунта по территории площадки строительства, окончательную толщину щебеночной подушки устанавливать по месту – с учетом ее отсыпки на суглинок ненарушенной структуры (ручная доработка). Устройство подушки оформить актом на скрытые работы. В соответствии с заключением о техническом состоянии существующего складского здания все конструкции существующего здания разбираются, а 6 существующих фундаментов по оси Н в осях 4-9 сохраняются. При производстве работ провести дополнительное обследования с составлением соответствующих актов. На основании данных инженерной геологии возводимые фундаменты приняты монолитными железобетонными столбовыми. Столбовые фундаменты запроектированы одноступенчатыми, толщина опорной подушки 500мм, высота подколонника – 1200 мм, материал- бетон кл.В25, W6, F50. Для предотвращения агрессивного воздействия грунтовой воды, фундаменты здания запроектированы из бетона марки W6 по водонепроницаемости с дополнительной окраской поверхности фундаментов.&
