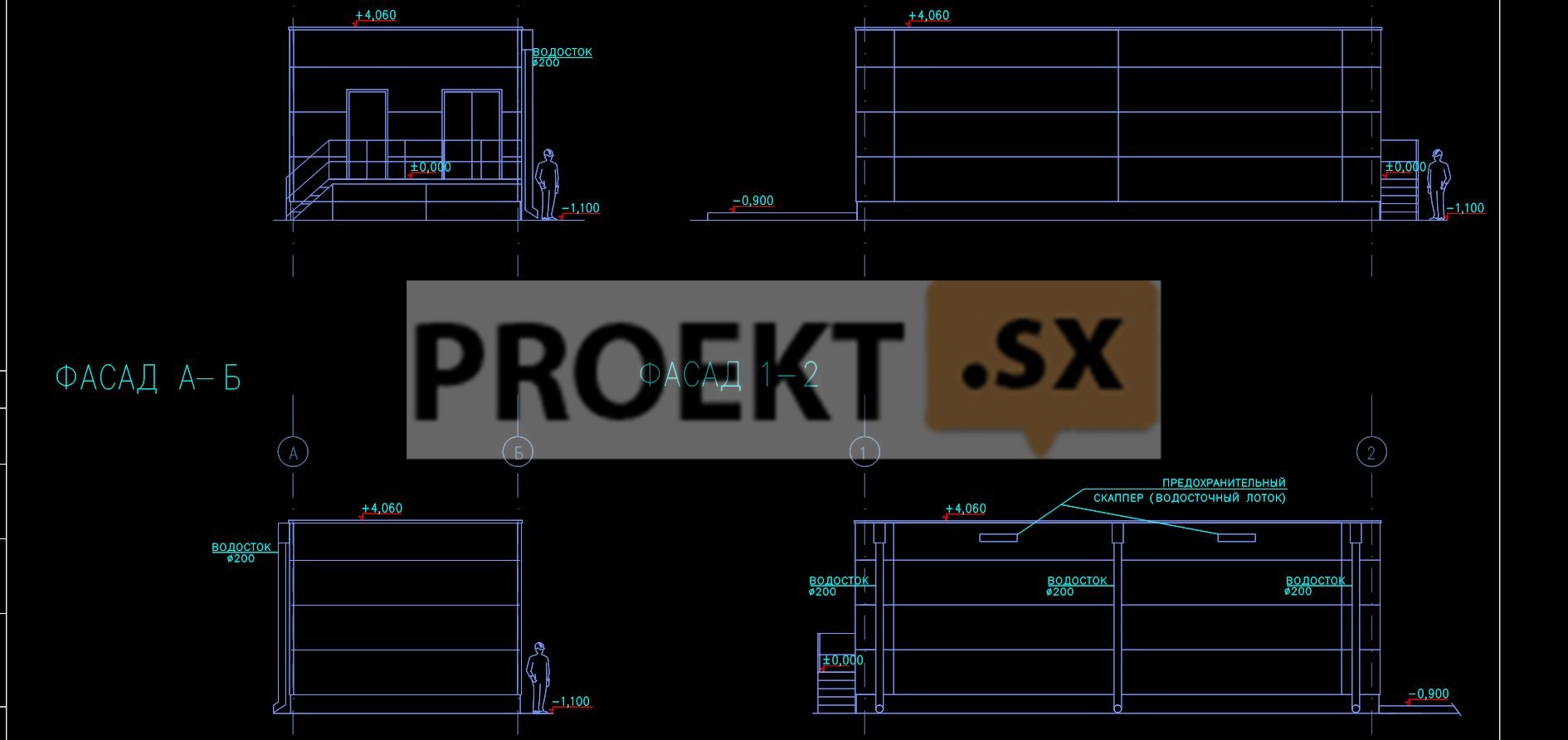

Архитектурные решения

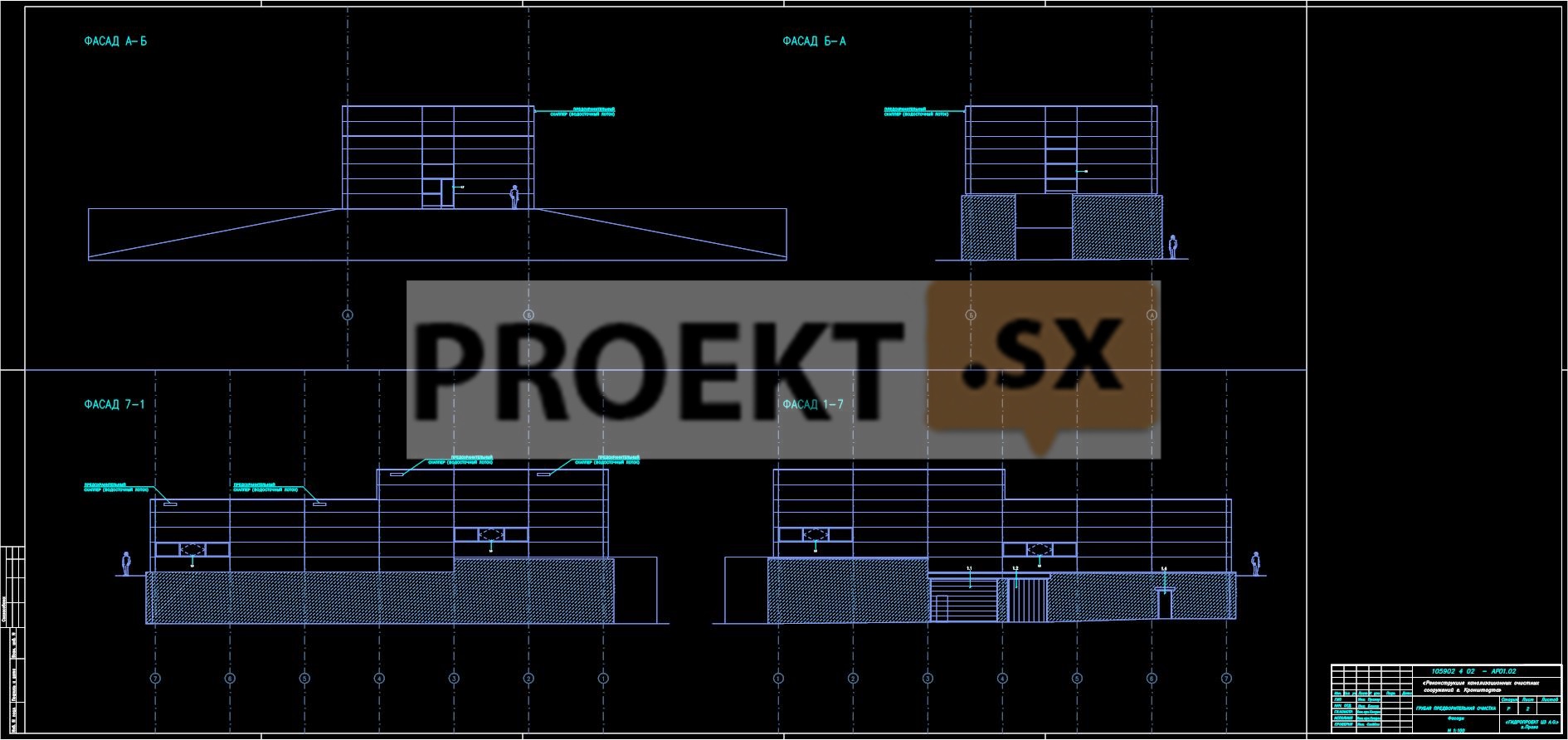

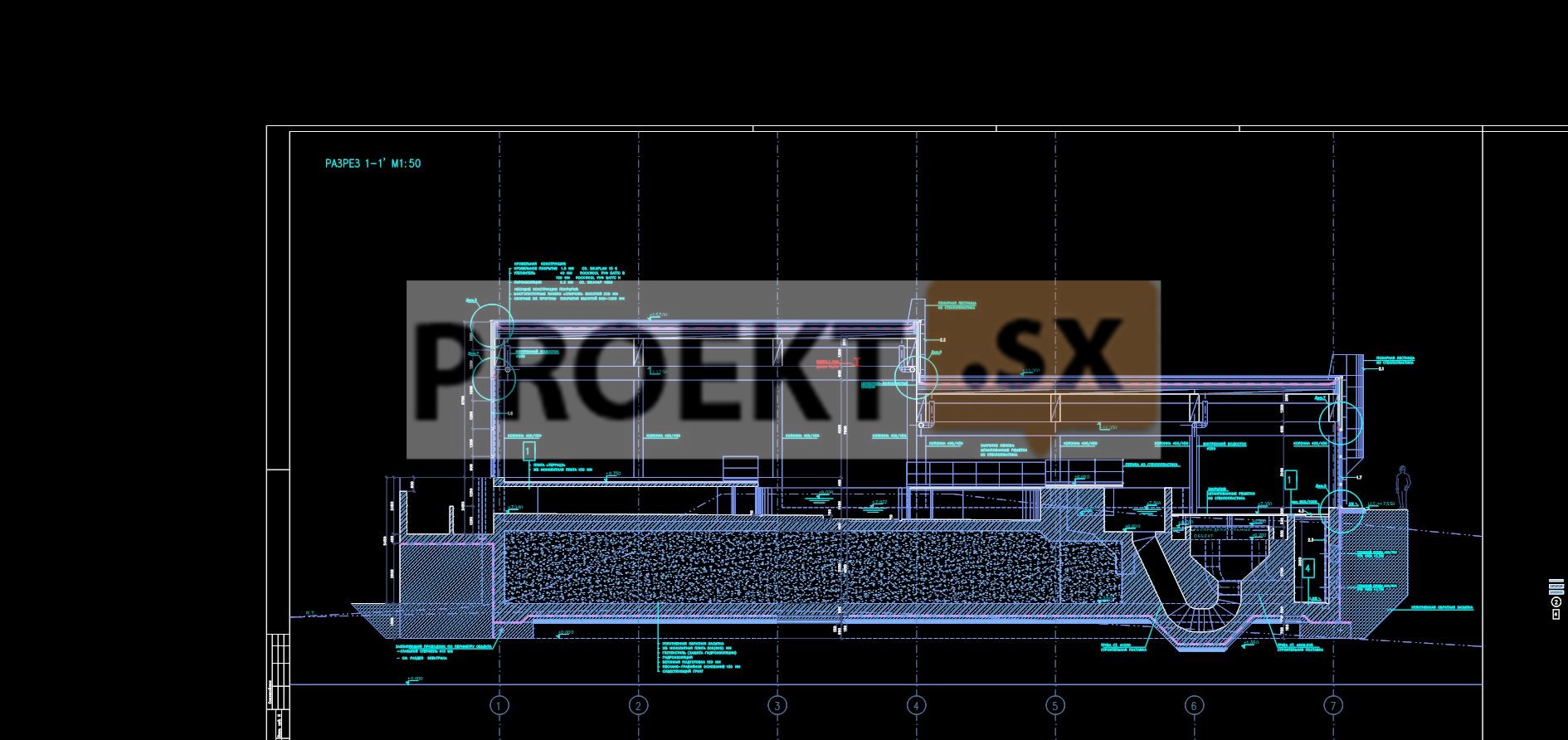

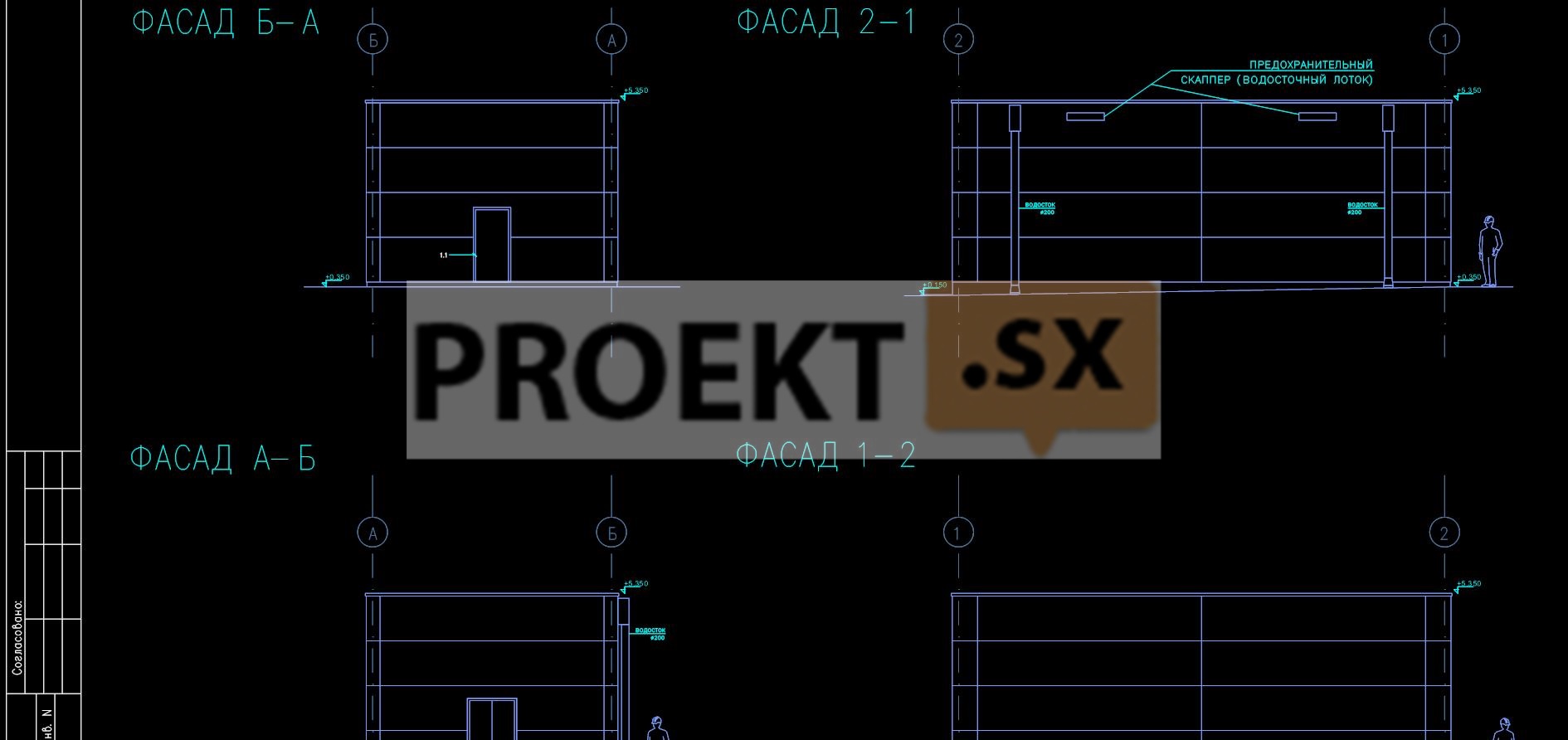

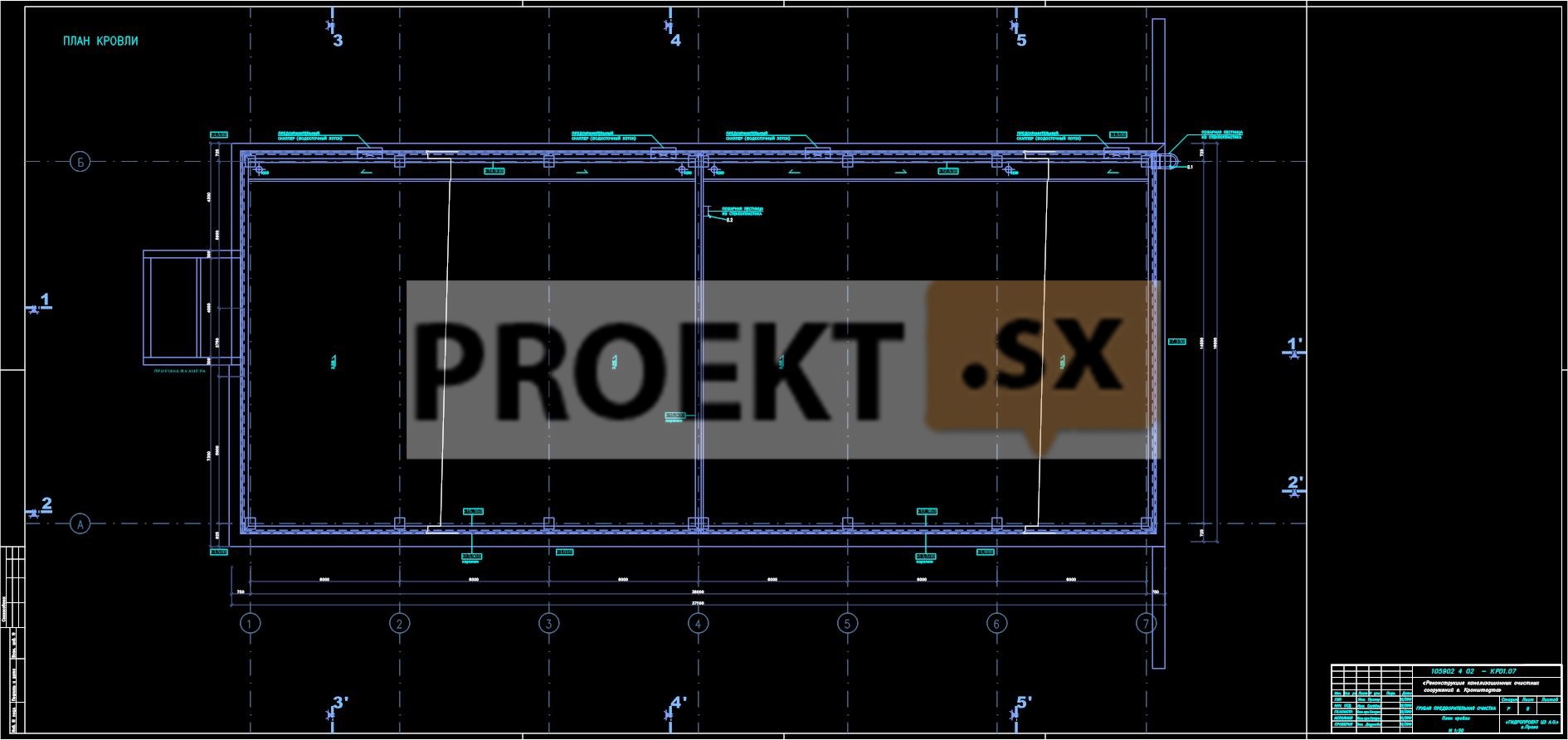

Здание грубой предварительной очистки

Здание грубой предварительной очистки- новое двухэтажное здание павильонного типа размерами в плане 37,6x16,2м. Здание возводится на месте демонтируемых объектов существующих очистных сооружений (системы механической очистки) Высота здания около 12 м, с плоской кровлей на двух высотных уровнях с аттиками. Стены первого этажа- железобетонные стены с габионной конструкцией, к задней поперечной стене прилегает земляная насыпь, соединяющая уровень «Первичных отстойников» со вторым этажом «Грубого предварительного очищения». На первом надземном этаже, на отм. + 3,630 располагается место для размещения двух контейнеров, также запроектирован приямок кислого гидролиза первичного ила, электрощитовая с отдельным входом и пространство запорно-регулирующей арматуры у распределительного объекта в конце здания. На втором надземном этаже последовательно расположены: площадка для блока дезодоризации, под которой расположен железобетонный подво-дящий канал, В этом канале протекает сточная вода из напорной камеры, (расположенной у внешней стены здания) до двух ж.б желобов с многосеточными кассетами (решетками), далее до двух песколовок, расположенных симметрично, и далее из них в распределительный объект. Из распеределителя сточная вода с помощью трубопровода вытекает через подвальное арматурное помещение из объекта до четырех первичных отстойников. На втором надземном этаже кроме линии технологической очистки воды размещены сан.узел, пространство для двух пескомойки и подсобные помещения. Наружные стены 2-го этажа предусмотрены самонесущие из сэндвич-панелей системы TrimoRaster, толщиной 120мм с негорючим минераловатным утеплителем, с заводской эмале-вой покраской RAL 9006 которые крепятся к по железобетонному каркасу из колонн и реиге-лей). Цоколь здания из монолитного железобетона, с габионной конструкцией ГК, тол-щиной 500 мм. до уровня второго этажа фудамент- монолитная железобетонная плита. Оконные конструкции – ПВХ профиль с изоляционным двухкамерным стеклопаке-том, покраска в темно-серый цвет, RAL 7026. Ворота – секционные алюминиевые, с отделкой из пластика, покраска в темно-серый цвет, RAL 7026. Видимые части лицевых поверхностей бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответствовать эстетическим требованиям. Для чего приустройстве оплубки должны быть испльзованы щиты из ламинированной фанеры. Для обеспечения необходимых условий труда работников предусматривается сан.узел на втором этаже здания. Естественное освещение здания принято по СниП 23-05-75* «Естественное и искуственное освещение». Предусматривается применение люминесцентных настенных ламп и окон в наружных стенах объекта. Предусматривается применение оконных блоков, допускающих их открывание для проветривания объекта и чистки окон. Значения уровня шума и вибрации технологического оборудования не превышают предельно допустимых значений, установленных действующими санитарными правилами и другими нормативными документами РФ.

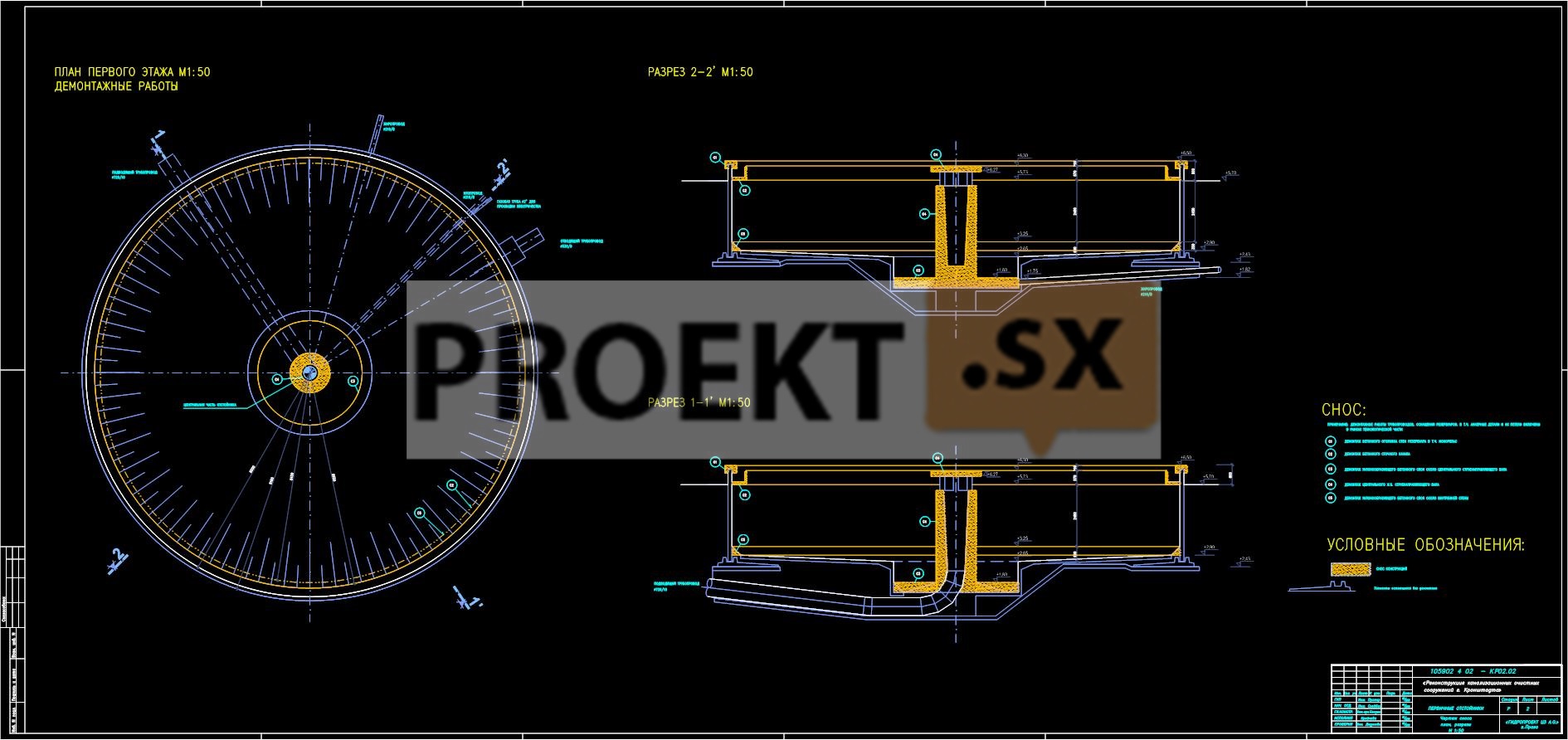

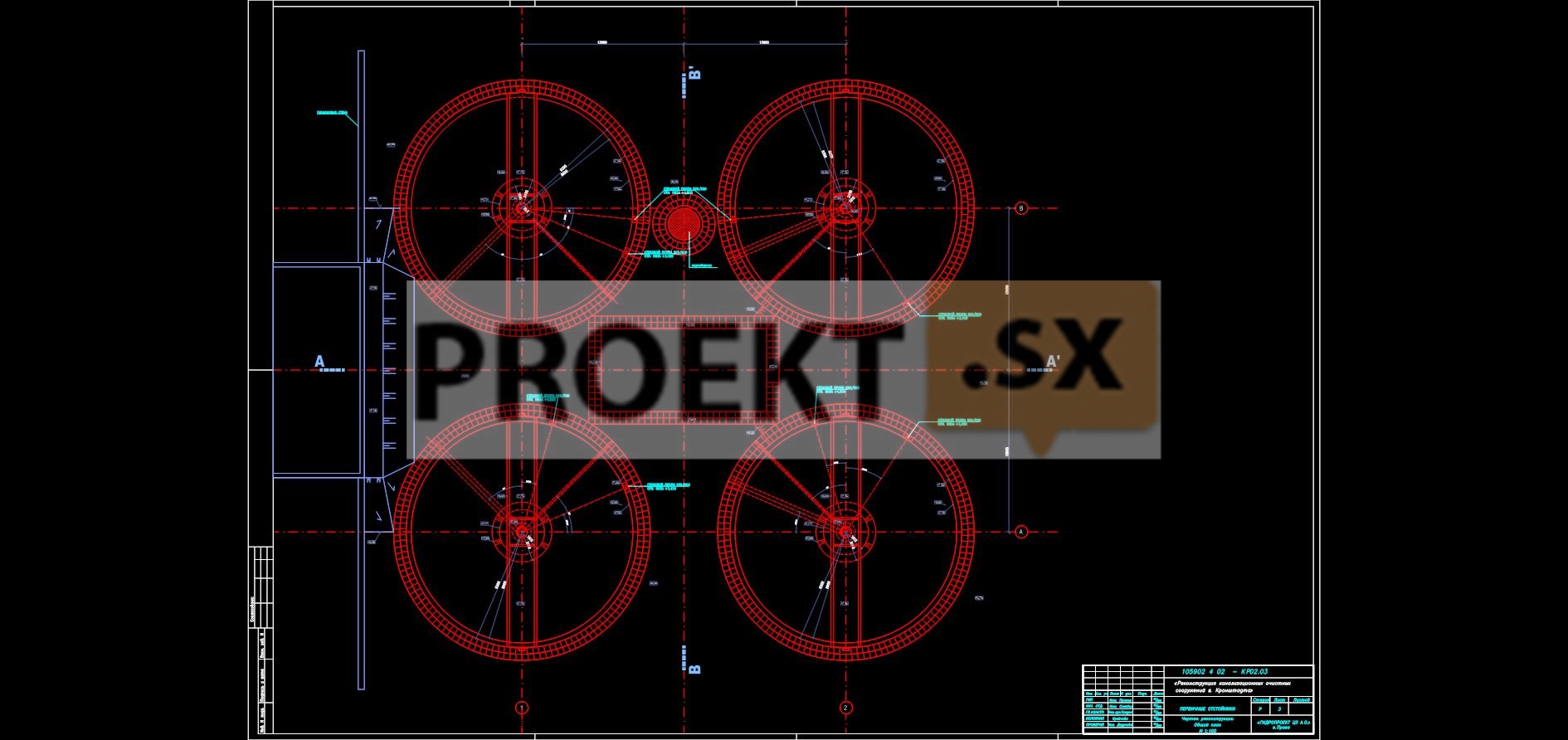

 Первичные отстойники

Объект состоит из четырех существующих первичных остойников, которые представляют собой ж.б. резервуары, радиусом 9м. Высота сооружений до днища – 4,3м. Заглубленная часть сооружения составляет 3,2м. Конструктивная схема сооружений – стены отстойников из сборных железобетонных панелей, установленных в сборных железобетонных фундаментах. По верху стеновых панелей устроен монолитный железобетонный пояс. По указанному объекту производится реконструкция с частичным демонтажем существующих конструкций. К основным видам работ по реконструкции указанного объекта относятся добетонирование верхней части отстойника и санирование стен днища и трубопроводов. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответствовать эстетическим требованиям. Лестницы и перила на новых ж.б. переходных мостиках выполнены из композиционного материала- стеклопластика, что позволяет повысить их коррозийную стойкость

 Насосная станция первичного ила

Существующее одноэтажное здание с подвальным этажом в плане имеет прямоугольную форму с размерами 10х6м, высота здания от уровня земли – 5,04м. Перепад между отметками первого и подвального этажа составляет – 4,02м. Высота подземной части здания – 4,4м. Проектом предусмотрена реконструкция указанного здания с чатичным демонтажем-пристроенных элементов, фудаментов под обрудование, устройстовм новых проемов и кровли в соответствии с необходимостью размещения нового технологического оборудования. Конструктивная схема здания сохраняется существующей – с наружными несущими стенами. Стены – кирпичные, выполнены из глиняного кирпича на известкого-песчаном растворе, толщиной 510мм и 380мм, в подвале железобетонные стеновые панели толщиной 200мм. Поверхности стен со стороны помещений оштукатурены, имеют отделочные слои. Конструкции карнизов у подоконных сливов – из кровельной стали. Перемычки над проемами – железобетонные. Фундаменты – ленточные, бетонные. Перекрытия – сборные железобетонные ребристые плиты пролетом 6м, уложенные на железобетонные брусковые перемычки. Крыша – плоская, с наружным водостоком, ребристые плиты покрытия пролетом 6м. Кровля – из рулонного кровельного материала. Существующий объект будет полностью реконструирован. Наружные кирпичные стены облицованы сэндвич-панелями системы TrimoRaster, толщиной 80 мм. с негорючим минераловатным утеплителем, с заводской эмалевой окраской RAL 9006. Двери наружные- металлические, окраска в темно серый цвет, RAL 7026. Для обеспечения необходимых условый труда работников объекта «Насосная станция первичного ила» предусмотрен умывальник на первом этаже здания. Естественная освещенность здания принята по СниП 23-05-75* «Естественное и искуственное освещение». Предусматривается применение люменесцентных настенных ламп. Значения уровня шума и вибрации технологического оборудования не превышают предельно допустимых значений, установленных действующими санитарными правилами и другими нормативными документами РФ.

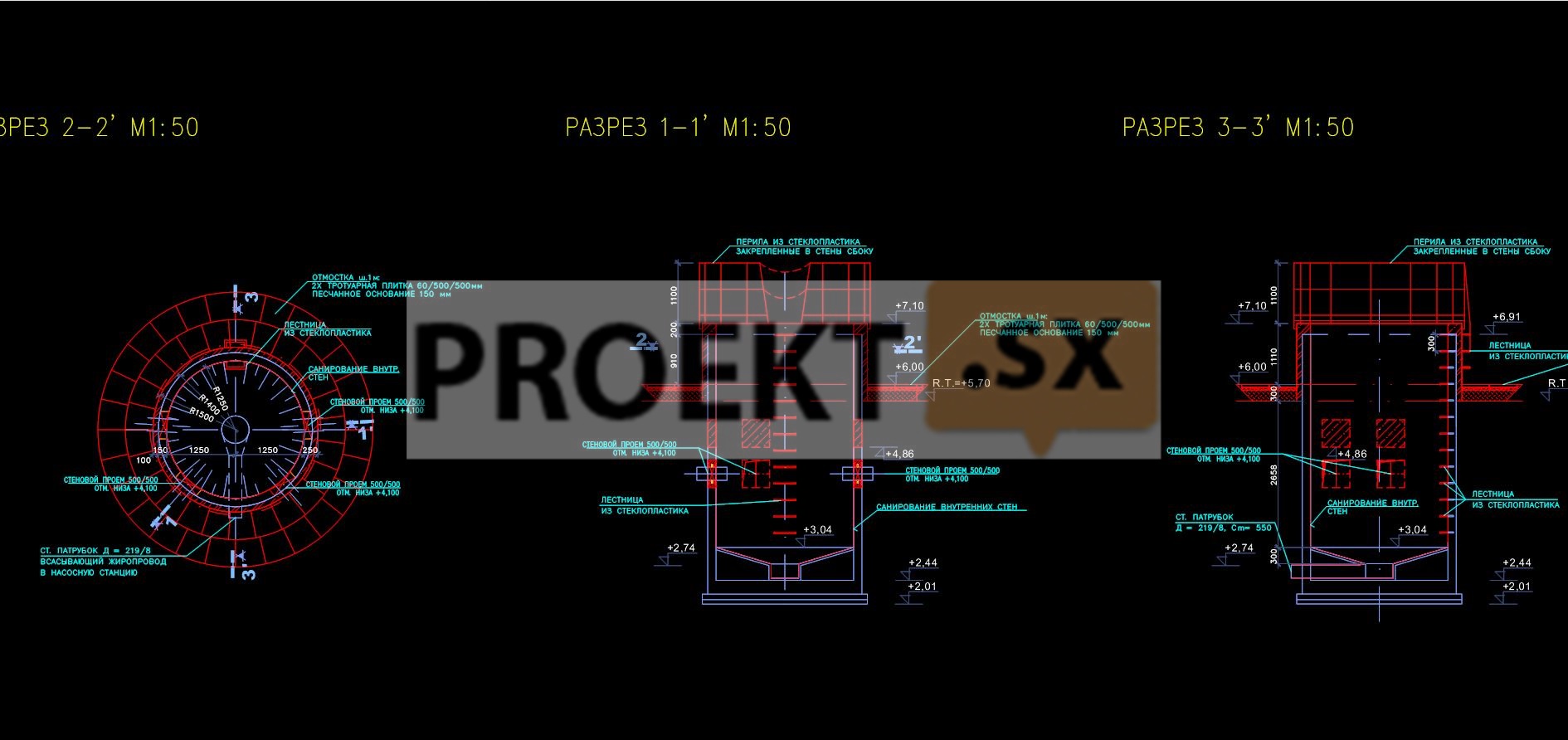

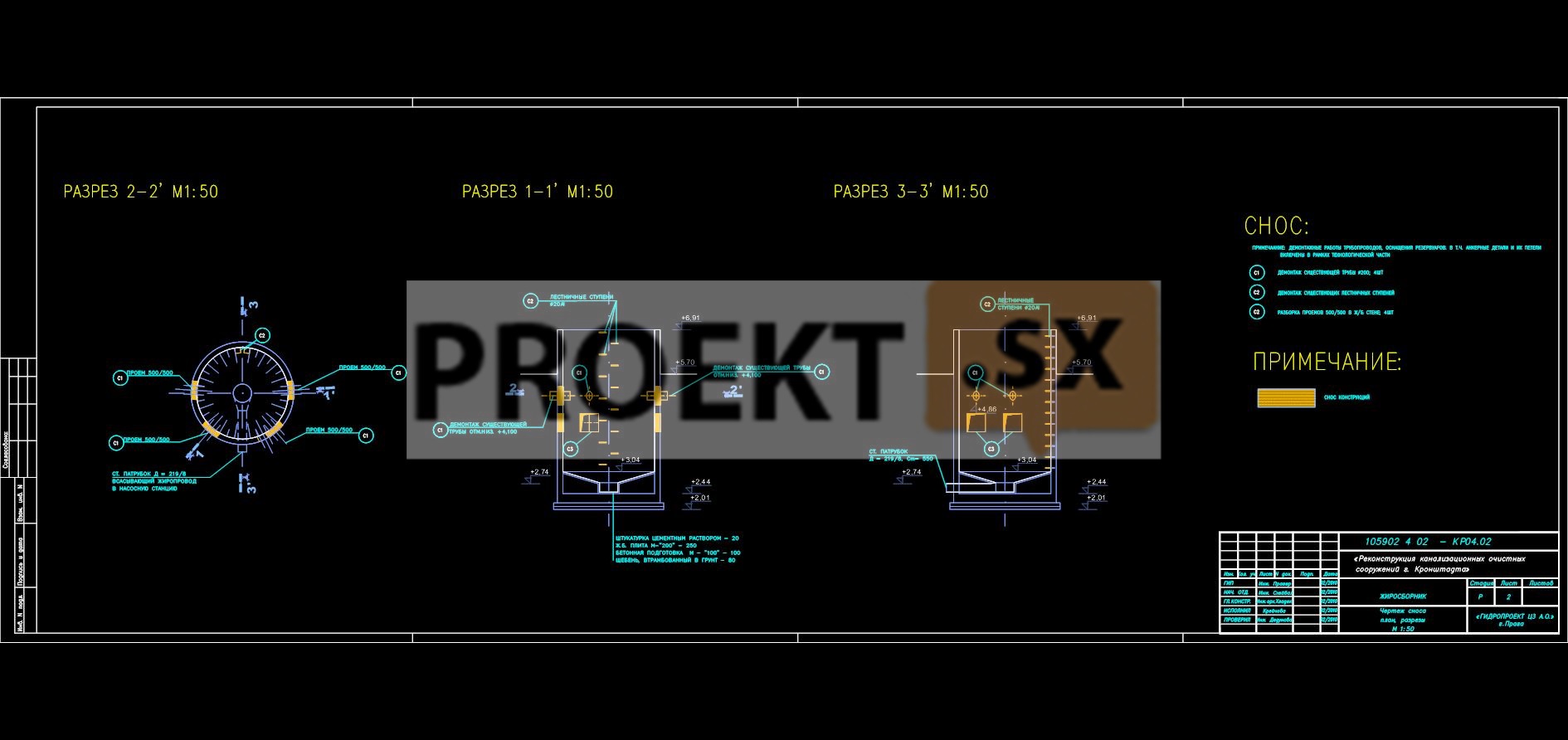

 Жиросборник

Существующий ж.б. резервуар, круглой формы, внутренним диаметром 2,5 м., толщиной стен 150 мм., и высотой 4 м. Ж.б. стены выступают на высоту 1,2 м. от планировочной отметки земли. К днищу резервуара примыкает отводящий трубопровод, который соединен с «Насосной станцией первичного ила». Строительные конструкции объекта будут реконструируемы из соображений повышения долговечности при этом проектом предусмотрено добетонирование верхней части жиросборника, устройство новых технологических проемов с одновременной заделкой бетоном старых и санация внутренних стен объекта Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям.Проектом предусмотрено устройство ограждений и лестниц из стеклопластика взамен существующих металлических элементов. Что значительно увеличивает натикорозийные свойства

 Распределительный объект перед аэротенками

Новый ж.б. монолитный объект, размерами в плане 5x9,1м будет размещен около юго-восточного угла аэротенка №1. Объект преимущественно подземного исполнения. Внешние стены, шириной 300 мм будут выступать на высоту 1 м. от проектируемого уровня земли. Приблизительно половину объекта образует бетонный блок, служащий как фундамент для размещения резервуара с сульфатом. Вторая половина разделена на три камеры- одну приводящую и две отводящих, из которых сточные воды текут по трубопроводу в аэротенк. Камеры между собой разделены гранями водослива и перекрыты площадками с перилами из стеклопластика. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям. Перила, перекрытия данных трех камер выполнены из композиционного материала- стеклопластика.

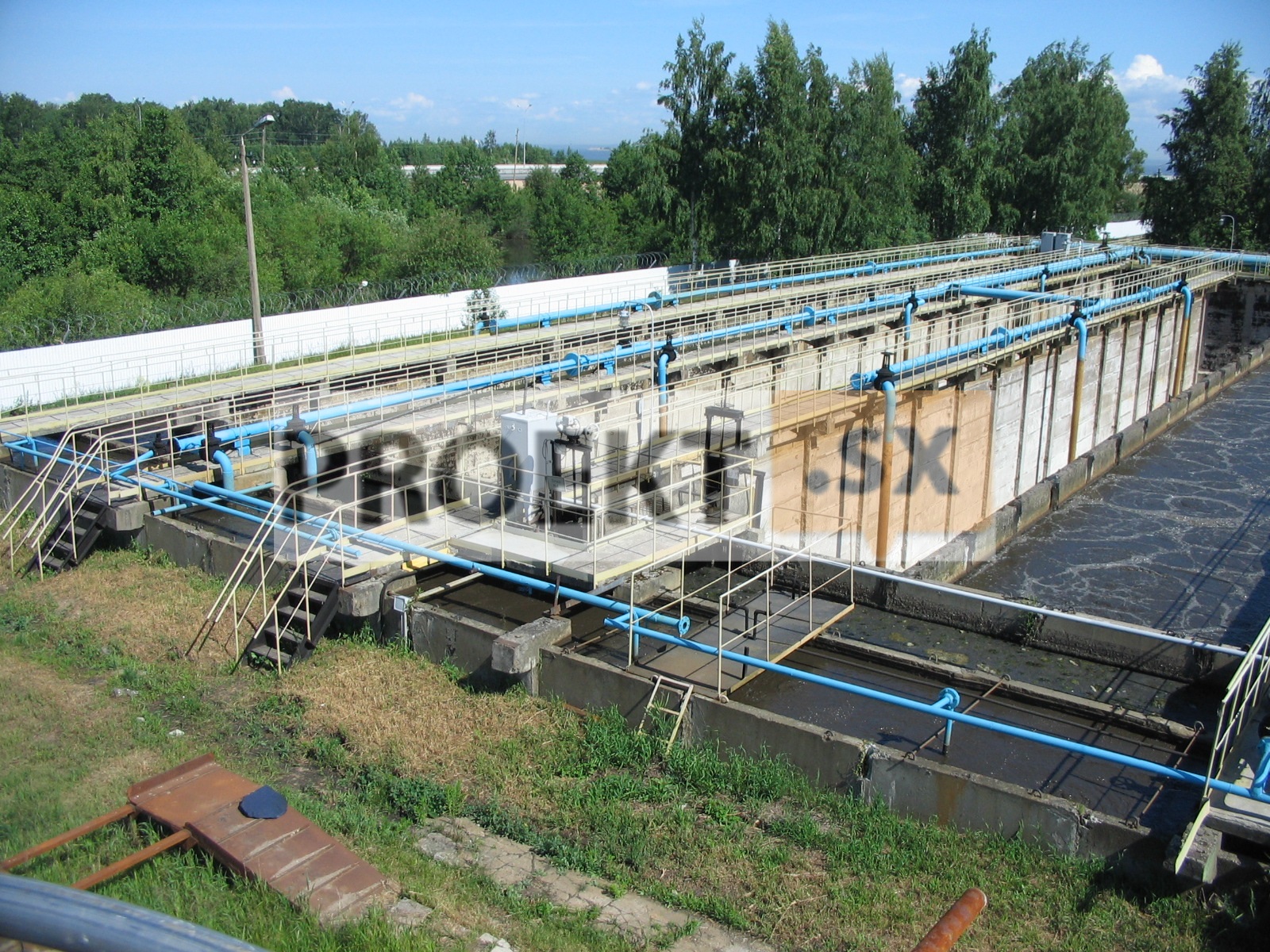

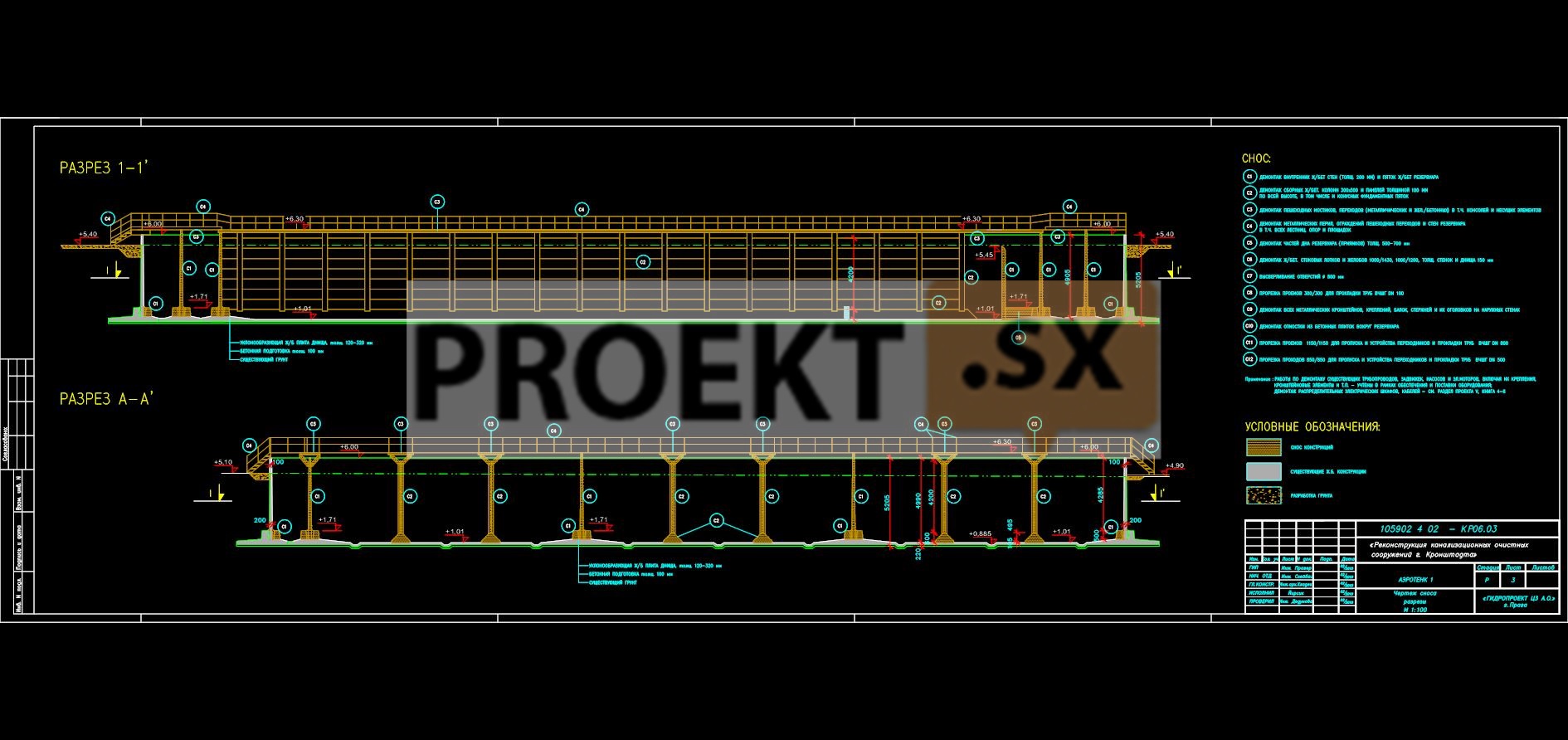

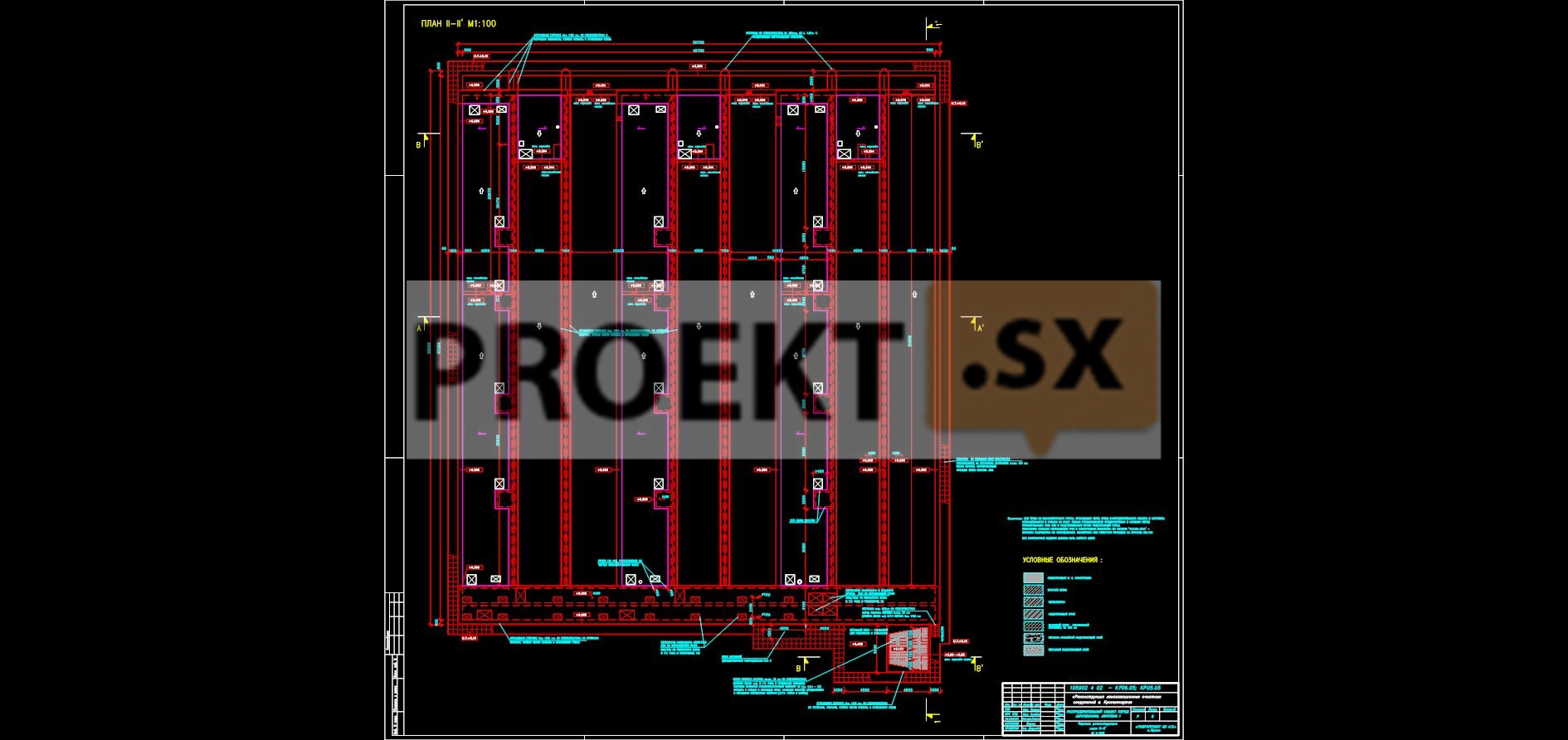

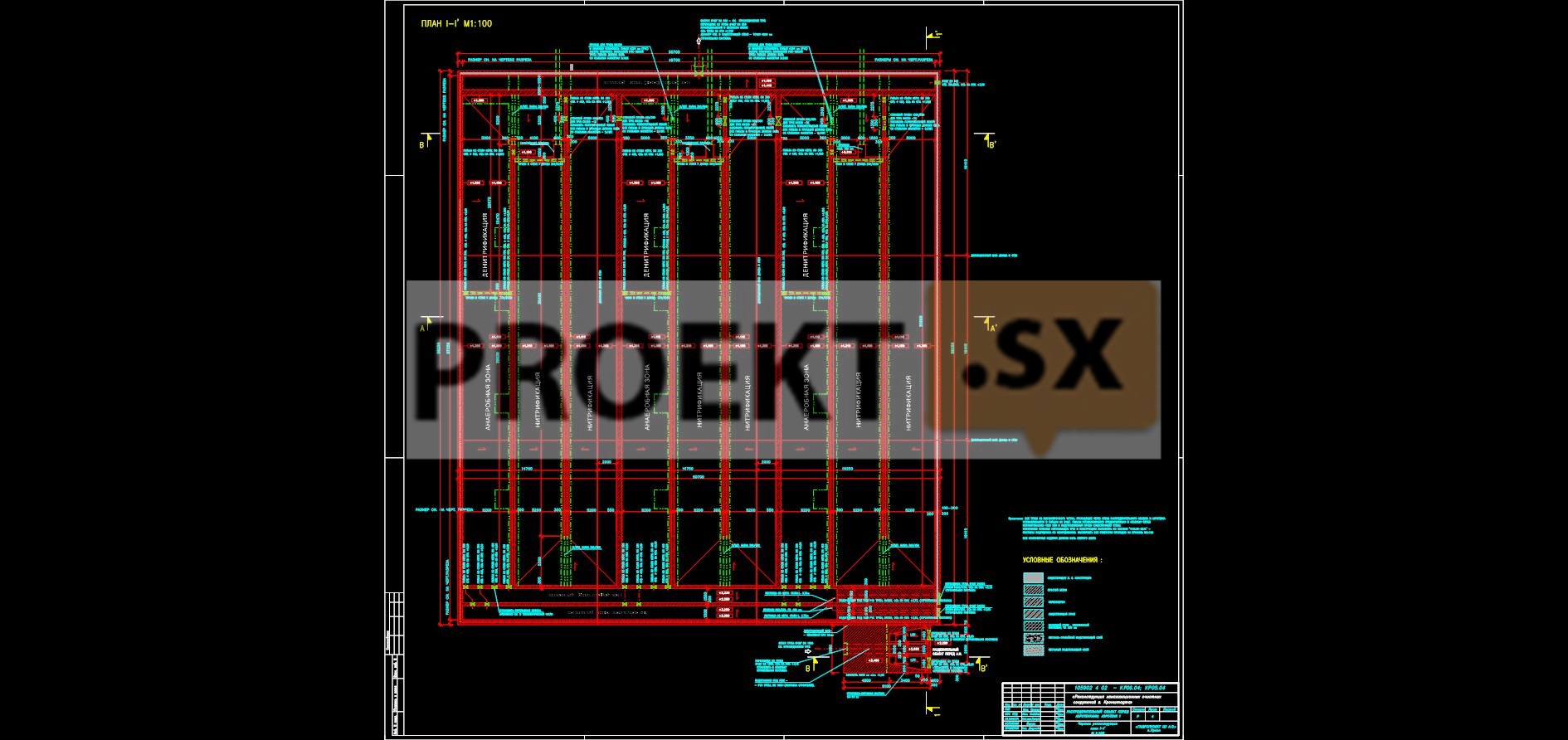

 Аэротенк 1

Существующее сооружение аэротенков с размерами в плане 57,8м х 50,6м, высотой 5,34м. Заглубленная часть сооружения составляет 4,0м. Конструктивная схема сооружения – сборный и монолитный железобетон с самонесущими стеновыми панелями. Фундаменты – под стеновые панели железобетонные, под колонны железобетонные стаканного типа. Стены – сборные железобетонные панели, вертикальные швы между панелями шпоночного типа. Существующий объект будет реконструирован в части изменения расположения внутренних стен, выполняемых из монолитного железобетона санирования существующих наружных стен и днища монолитным железобетоном. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям. Лестницы, перила, люки, и площадки выполнены из композиционного материала- стеклопластика имеющего высокую стойкость к коррозии.

 Аэротенк 2

Существующее сооружение бывшего минерализатора с размерами в плане 36,0м х 57,0м, высота 5,76м. Заглубленная часть сооружения составляет 4,5м. Конструктивная схема сооружения– стены и перегородки минерализатора из сборных железобетонных стеновых панелей, установленных в пазы сборных железобетонных фундаментов. Днище с выложеными сборными и монолитными железобетонными плитами. Вертикальные швы между панелями шпоночного типа. Угловые швы между панелями сварные. Существующий объект будет реконструирован. Состав строительных работ – аналогичен работам по Аэротенку №1 изменение расположения внутренних стен с использованием манолитного железобетона, санирование существующих наружных стен и днища. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям. Лестницы, перила, люки, и площадки выполнены из композиционного материала- стеклопластика.

 Распределительный объект перед вторичными отстойниками

Монолитный ж.б. резервуар, круглой формы, внешнего диаметра 6,2 м. и высотой 5,3 м., с четырмя отводящими камерами. Заглубленная часть сооружения составляет 3,8 м. Новый объект будет построен в месте существующих вторичных отстойников. Приток до объекта решен двумя нержавеющими трубами Дн800, которые ведут до днища резервуара и взаимно развернуты на 52°. Четыре ж.б. отводящие камеры, размерами 1,6x1,8м. направленные на вторичные отстойники, сточные вода из которых отводятся по трубопроводам, расположенным в боковых стенках камер. Распределительный объект огражден перилами и перекрыт площадкой с гладкой поверхностью из стеклопластика. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям. Лестницы, перила, люки, и площадки выполнены из композиционного материала- стеклопластика.

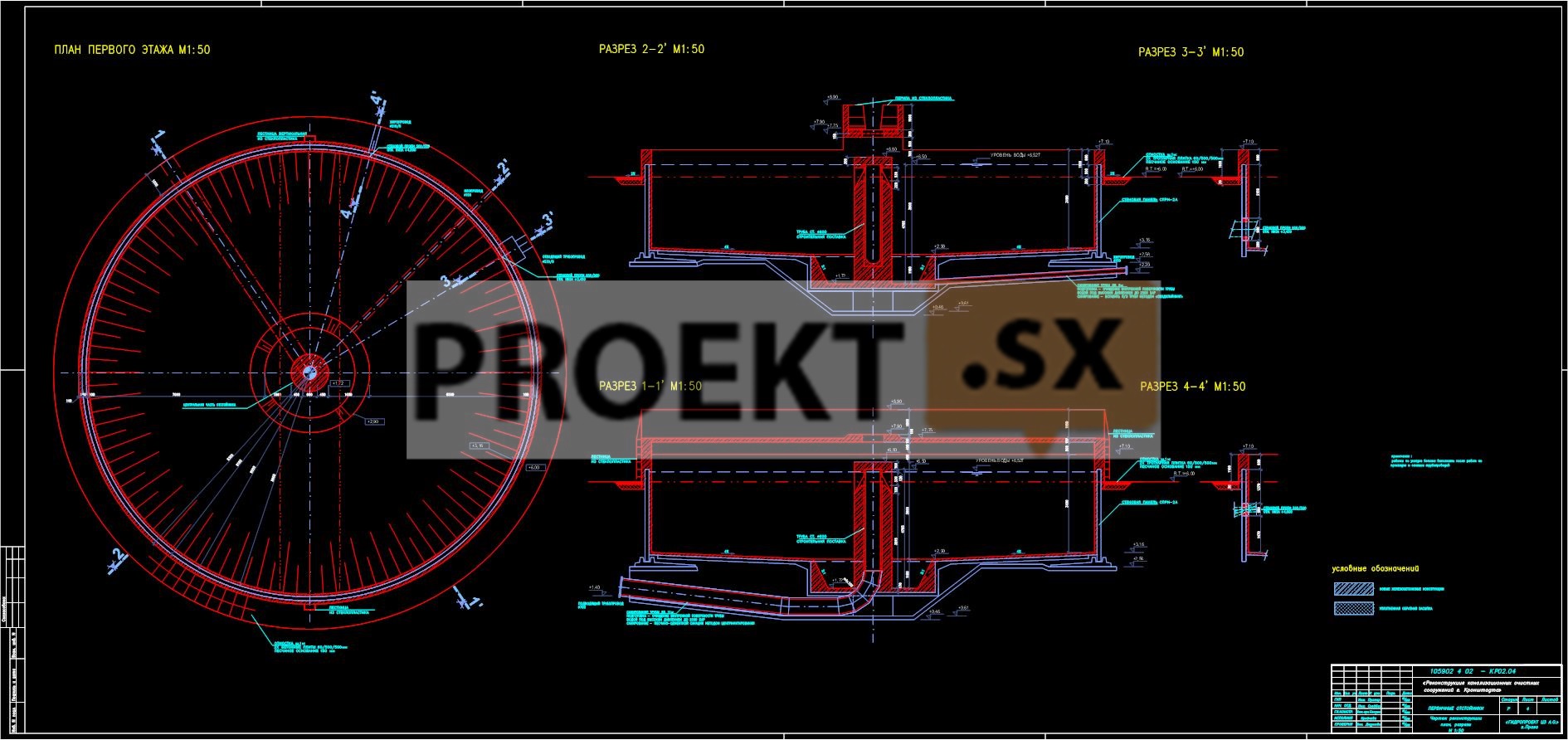

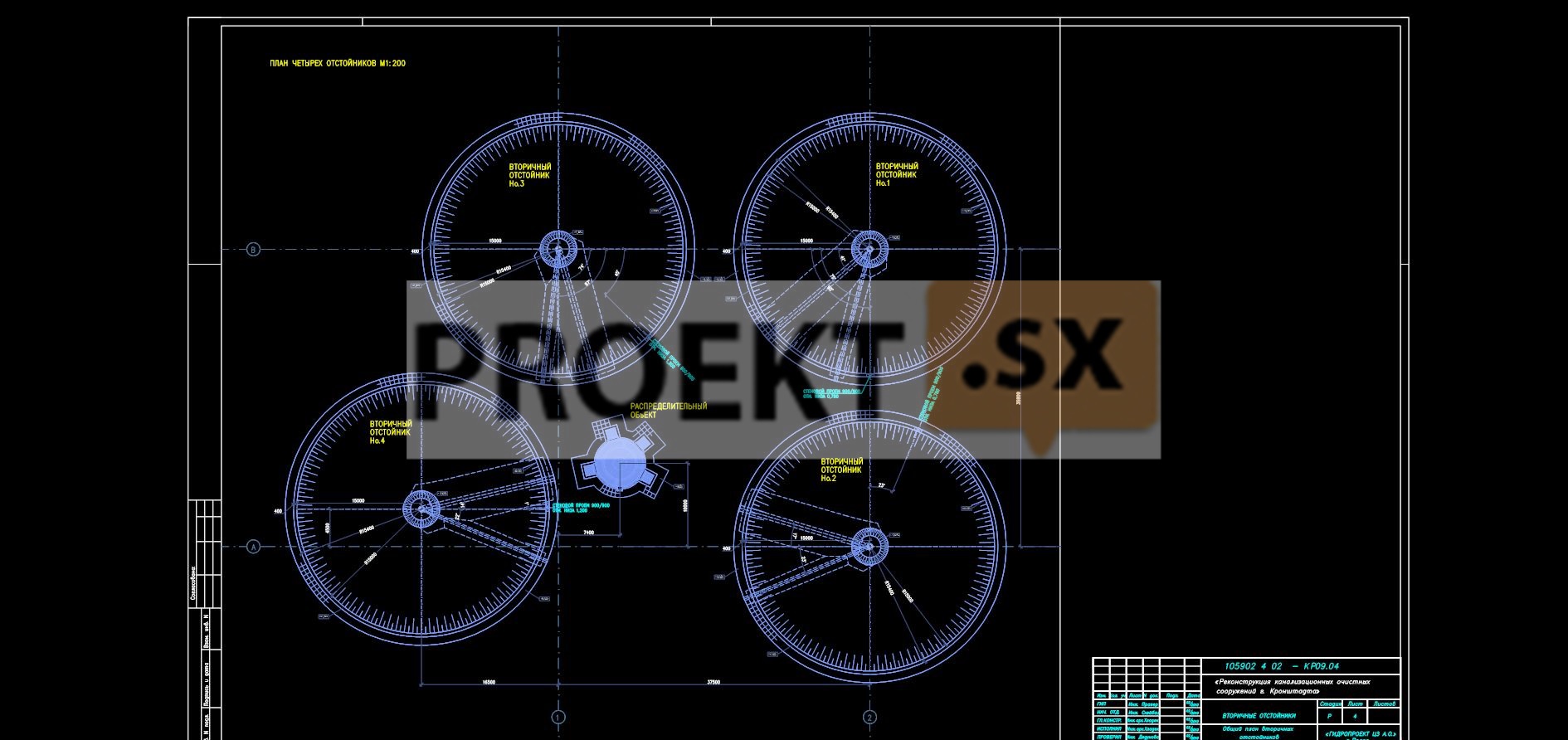

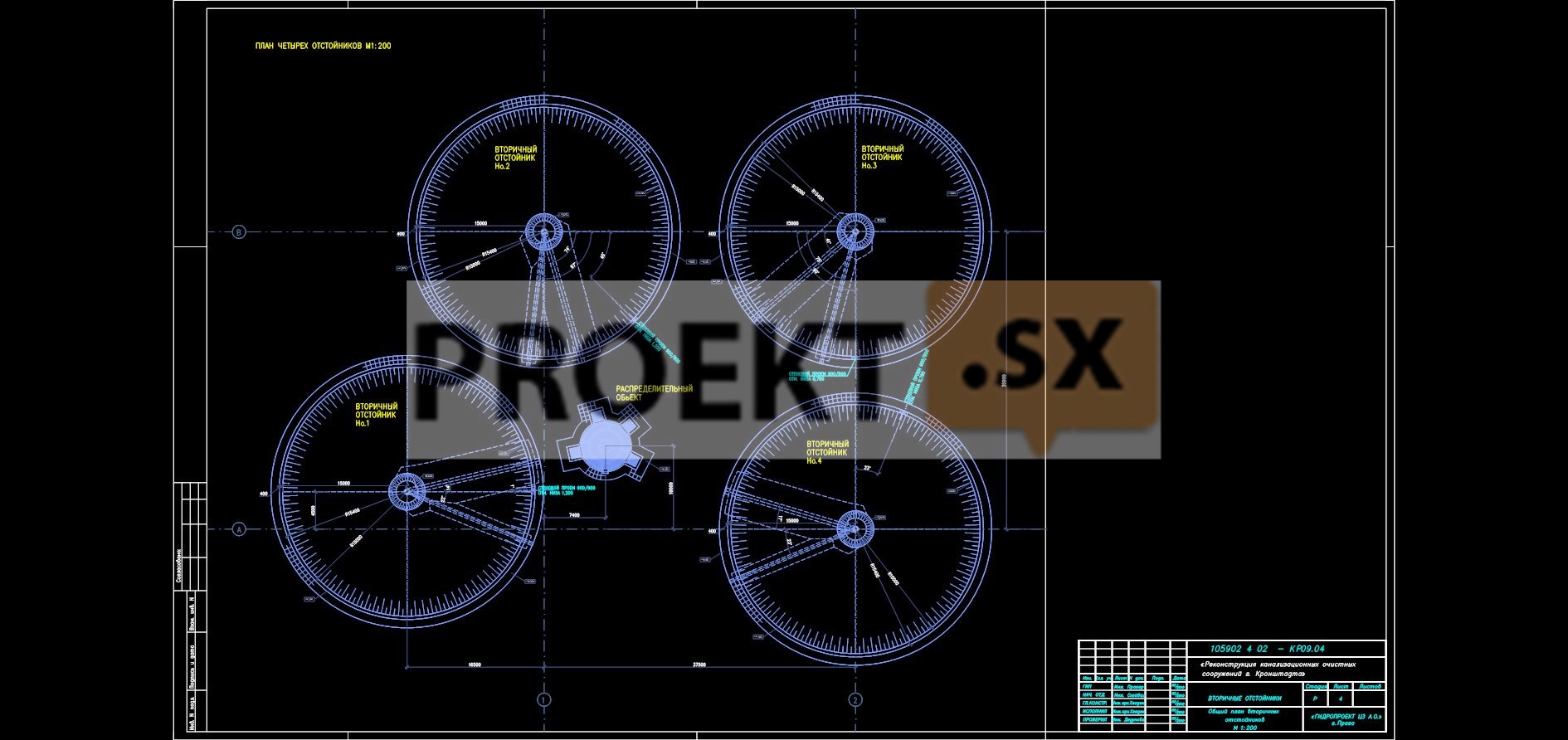

 Вторичные отстойники

Существующие вторичные отстойники в количестве 4 шт не удовлетворяют технологическим потребностям реконструкции имеют недостаточные габариты и устаревшее оборудование. В связи сэтм они полностью демонтируются вместе со старым распределительным объектом. На их месте сооружается 4 новых вторичных отстойника Конструктивная схема сооружений – стены и днище отстойников из монолитного железобетона. радиусом 15 м Высота сооружений до днища – 4,6м (5,9м – центральная часть). Заглубленная часть сооружения составляет 3,5м (4,8м). Под конструкцией дна будет проведен подводящий трубопровод Дн700 до центральной части резервуара, трубопровод для отвода ила и нержавеющий кожух - футляр для электрических кабелей. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям.

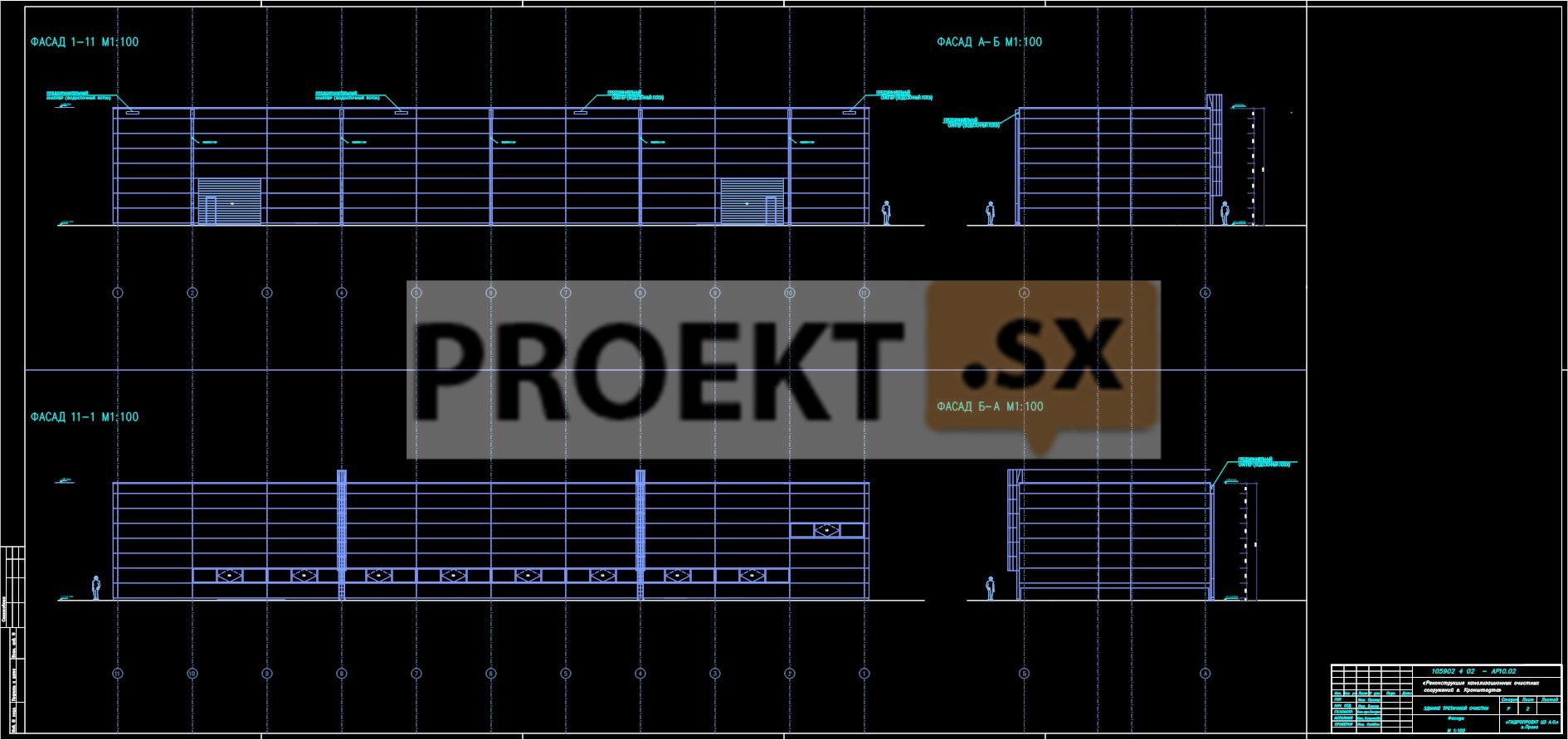

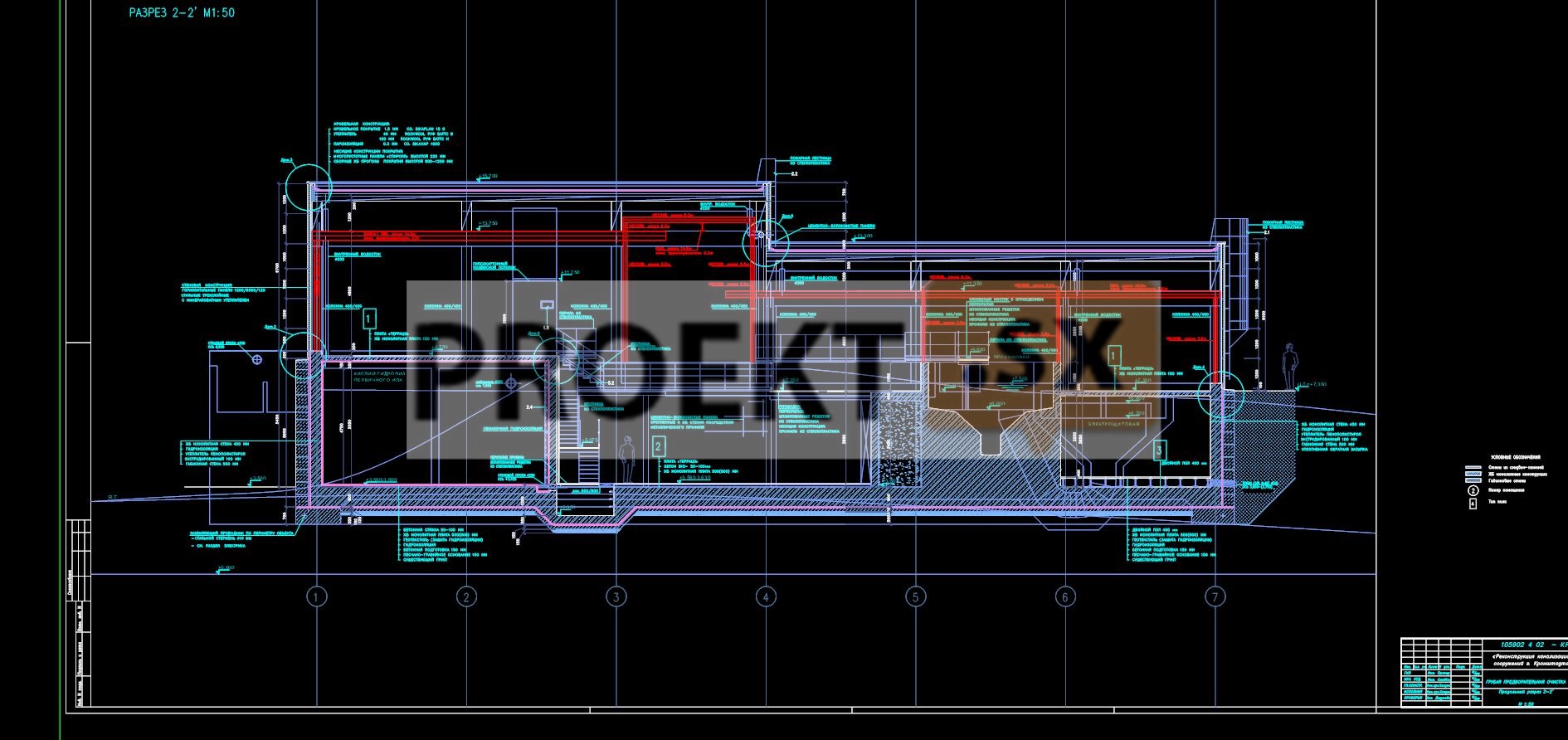

 Здание третичной очистки

Здание третичной очитстки является новым и возводится на месте существующих сооружений- контакных резервуаров, которые подлежат демонтажу. Здание имеет размеры в плане 60,7x15,1м. одноэтажное, с частичным подвалом павильонного типа.  ысота здания 9 м., с плоской кровлей на двух высотных уровнях с аттиками. Стены подвального этажа и цокль здания выполнены из монолитного ж.б. К восточной поперечной стене прилегает ж.б. фундаментная ванна, служащая для размещения трех резервуаров FE2(SO4)3. На подвальном этаже располагается насосная станция сточных вод, пространство для размещения запорно-регулирующей арматуры и резервуар третичного ила. В главном цехе располагаются шесть фильтровых установок, два канала УФ ультрафильтрации, электрощитовая, монтажные и коммуникационные зоны. Над электрощитовой запроектирован диспетчерский пульт управления с сан.узлом и кухней для работников. Наружные стены предусмотрены самонесущие из сэндвич-панелей системы TrimoRaster, толщиной 120мм с негорючим минераловатным утеплителем, с заводской эмалевой покраской RAL 9006. Цокль здания из монолитного железобетона, с габионной конструкцией ГК, толщиной 500 мм. до уровня второго этажа. Оконные конструкции – ПВХ профиль с изоляционным двухкамерным стеклопакетом, покраска в темно-серый цвет, RAL 7026. Ворота – секционные алюминиевые, с отделкой из пластика, покраска в темно-серый цвет, RAL 7026. Видимые части лицевой поверхности бетонных конструкций будут выполнены из бетона высокого качества. Внешний вид данных бетонных поверхностей должен соответст-вовать эстетическим требованиям. Для обеспечения необходимых условый труда работников объекта Грубой предвори-тельной очистки предусмартивается: туалет с прихожей и с умывальником, душевая с умывальником, раздевалка, кухня прилегающая к диспетчерскому пульту управления на втором этаже. Естественная освещенность здания принята по СниП 23-05-75* «Естественное и ис-куственное освещение». Предусматривается применение ломинесцетных настенных ламп и окон в наружных стенах объекта. Предусматривается применение оконных блоков, допускающих их открывание для проветривания объекта и чистки окон. Значения уровня шума и вибрации технологического оборудования не превышают предельно допустимых значений, установленных действующими санитарными правилами и другими нормативными документами РФ

 Насосная станция вторичного ила, воздуходувная станция

Двухэтажное строение, в плане имеет прямоугольную форму, высота здания 7,34 м. Помещение насосной заглублено на 3,5 м. Конструктивная схема здания – с несущими кирпичными стенами из красного кирпича. Стены – кирпичные, выполнены из глиняного кирпича на цементно-песчаном растворе с расшивкой швов, толщиной 510мм. Поверхности стен со стороны помещений оштукатурены, имеют отделочные слои. Перемычки- сборные железобетонные. Фундаменты – ленточные из сборных бетонных блоков. Под оборудование монолитные. Перекрытия – из сборных железобетонных пустотелых плит, пролетом 6м, швы между плитами заделаны цементным раствором. Лестничные марши и площадки – сборные железобетонные. Кровля – плоская с наружным водостоком, из сборных железобетонных пустотелых плит, пролетом 6м, многослойная, материал рубероид. Существующий двухэтажный объект, с частичным подвалом, размерами в плане 30,7x12,5м. будет реконструирован только в помещениях зависящих с изменениями технологического оборудования. Работы по реконструкции не будут затрагивать ни внешний вид объекта (за исключением замены/заделки кирпичом проемов в реконструируемых помещениях), ни помещения независящие с технологической линией очистки (санитарно- бытовые помещения, коридоры, лестницы, и т.д.) Реконструируемые помещения: Нососнаая станция вторичного ила- двухэтажное помещение, размерами 5,4x11,6 м, высотой 10,5 м. Существующая воздуходувная станция, КТП и ЩСУ – помещения, расположенные на первом этаже, размерами в плане 16x5,5 м и 15x5,5 м будут объединены в будущую воздуходувную станциию. Диспетчерская – помещение, на втором надземном этаже, размерами в плане 11,7x5,6 м реконструируемое в распределительную станцию. Реконструкция фасады и кровельной конструкции не является частью данного проекта. В рамках реконструкции произвести следующие строительные работы – заделка кирпичом окон до существующей воздуходувной станции, на существующую кирпичную кладку, далее будет выполнена замена ворот воздуходувной станции, КТП и ЩСУ и окон на втором этаже распределительной станции. При реконструкции объекта в последующих этапах предполагается реконструкция внешнего вида объекта, кровельной конструкции на примере «Насосная станция первичного ила». Реконструкция существующих санитарно- бытовых помещениях не входит в состав данного проекта. Естественная освещенность здания принята по СниП 23-05-75* «Естественное и искусственное освещение».
