Проект собора
Технико-экономические характеристики объекта капитального строительства
Площадь участка по ГПЗУ, га: 2,1318
Площадь застройки, м2: 4226,0
Общая площадь здания, м2: 7084,0
Строительный объем, м3: 132750,0
Этажность, этаж: 2-6

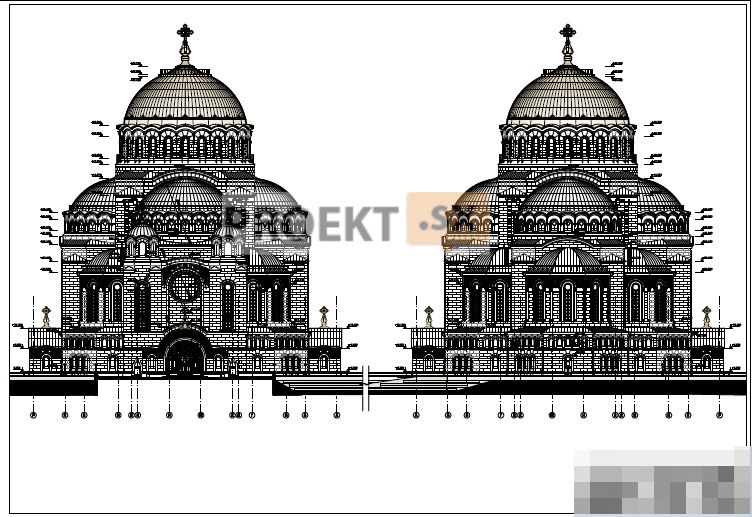

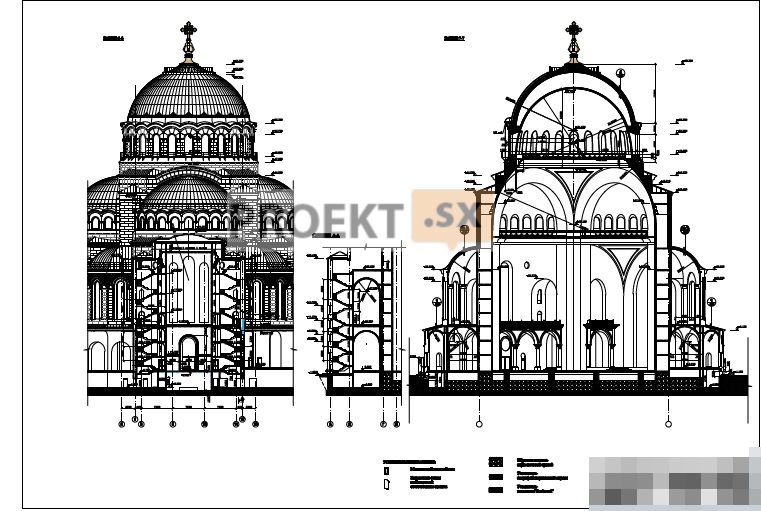

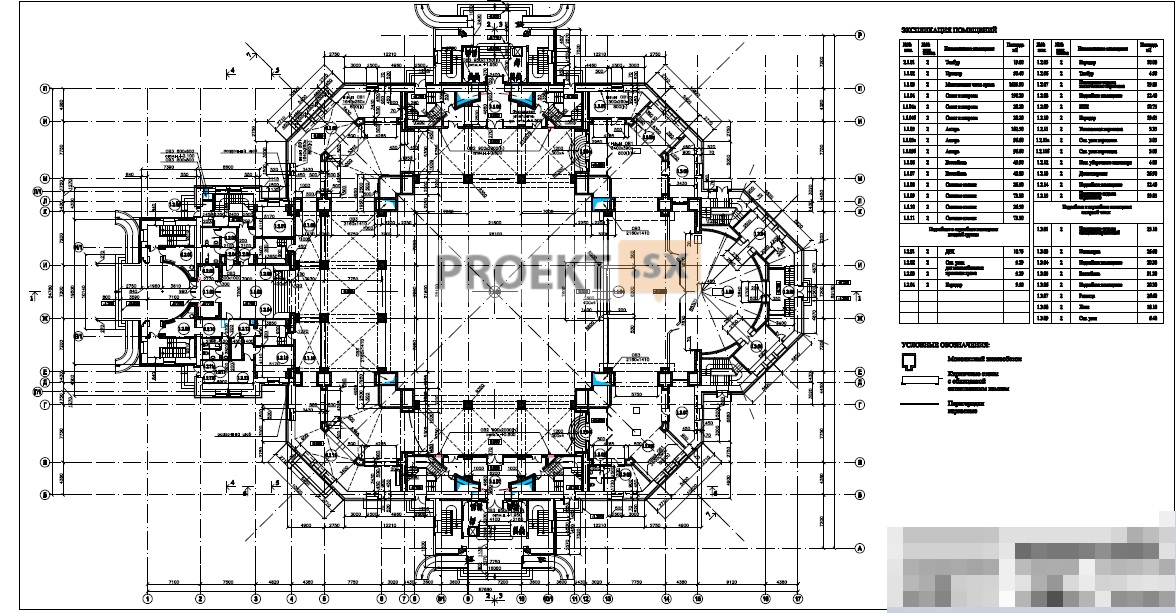

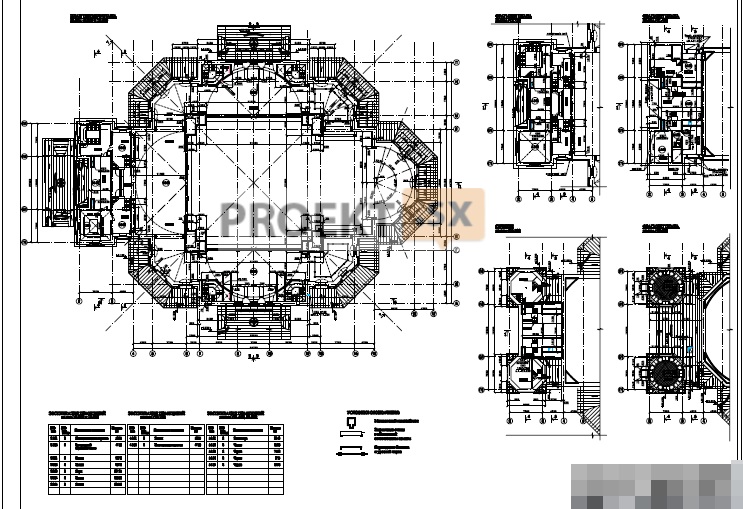

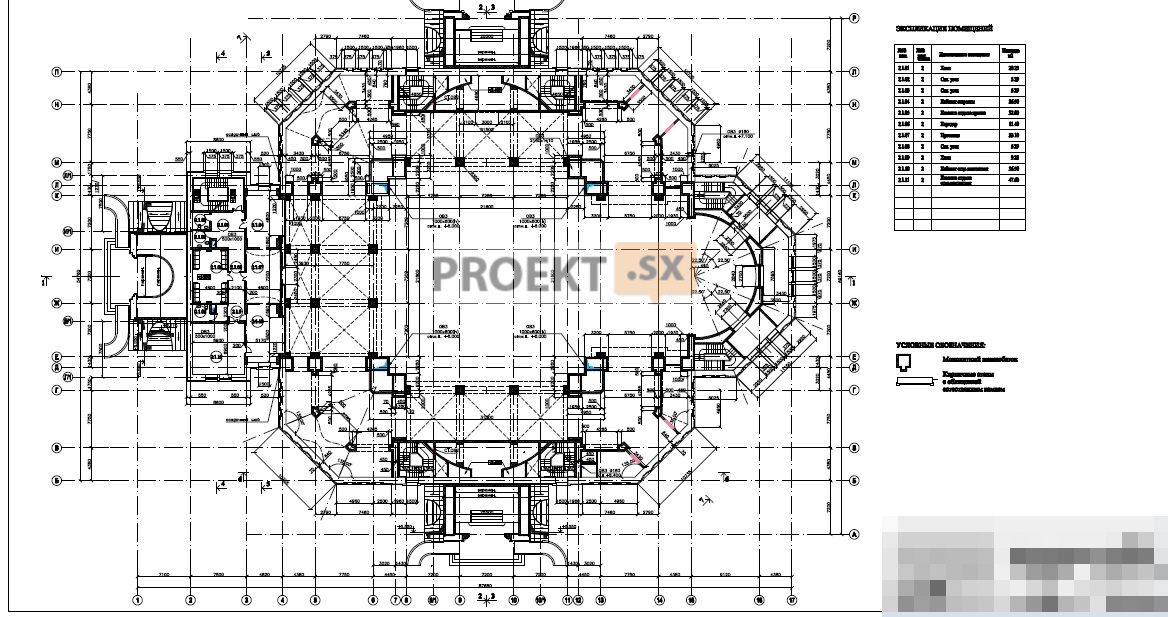

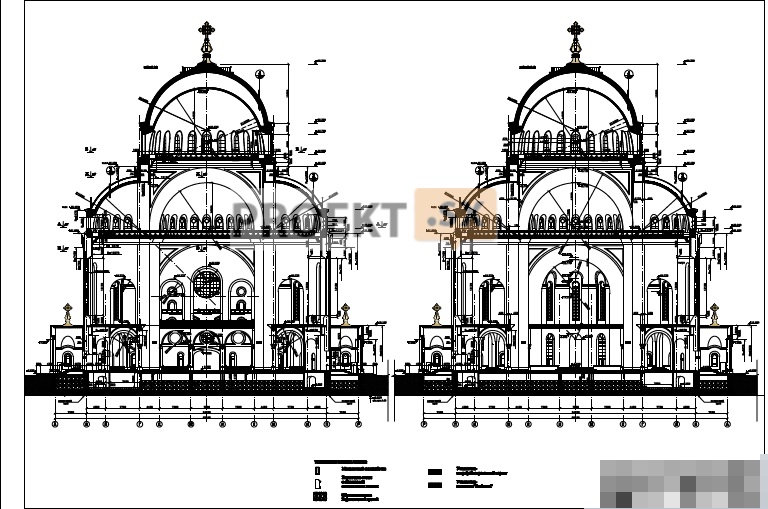

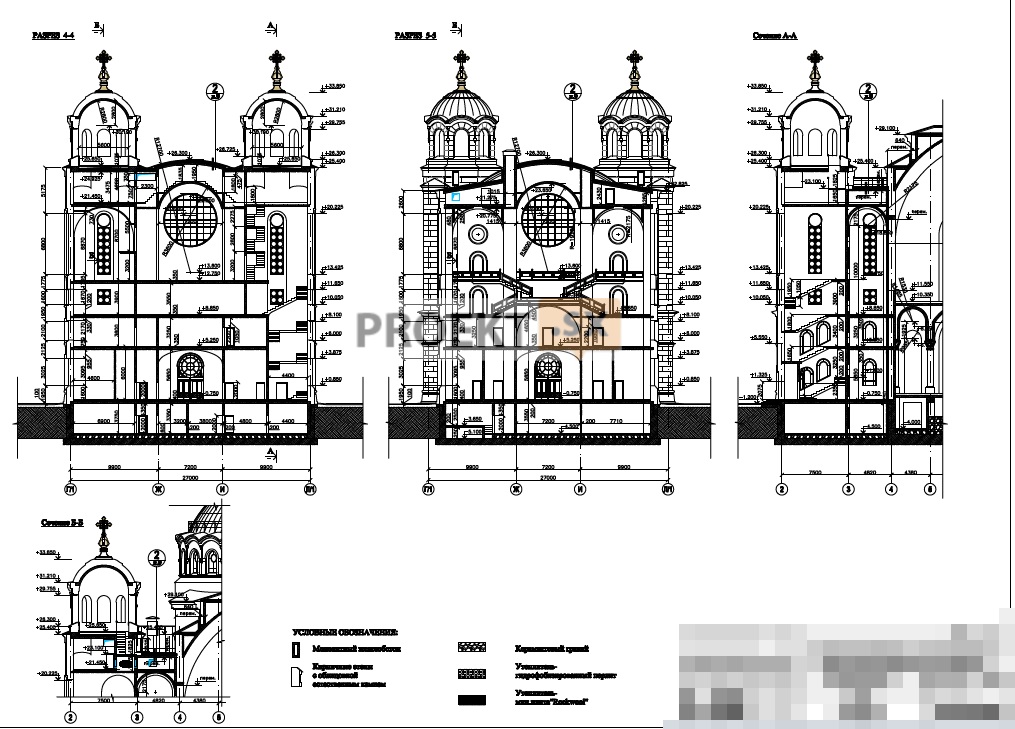

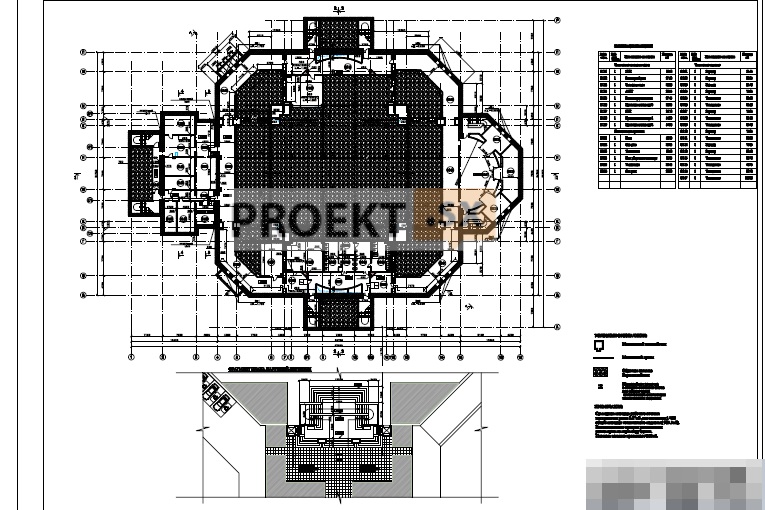

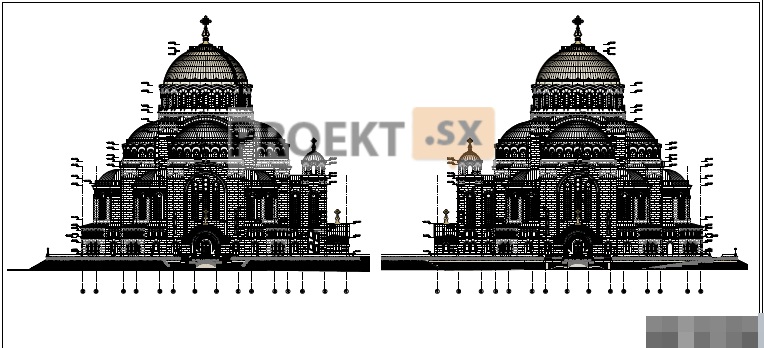

Здание Собора представляет собой единый разновысотный объем, состоящий из двух функционально связанных частей. Часть здания в осях 1-4, в которой размещена входная группа (западный притвор) и основные вертикальные коммуникации, увенчана двумя звонницами и имеет высоту 26.5м; звонницы высотой 35 м до основания креста. Высота собора составляет 70.90м до основания креста. Часть здания в осях 1-4 является шестиэтажной, включая цокольный этаж, наземные этажи и уровни чердачных технических помещений. Храм в осях 4-17 представляет собой двухэтажный объем с цокольным этажом и антресолью (хоры и балкон),занимающей менее 40% пространства. За отметку 0.000 принята отметка пола молитвенной части храма, что соответствует абсолютной отметке 10.200. Под храмом в осях 9-12 расположены сан.узлы для прихожан с входом по лестницам у оси А. Остальное пространство под храмом занято техническими помещениями и техподпольем для прокладки инженерных коммуникаций. Основные группы венткамер, обслуживающих комплекс, расположены в осях 8-9/В-Г и 8-9/М-Н. Собор также имеет дополнительные входы с южной и северной стороны и вход для священнослужителей с востока непосредственно в алтарную часть. Эвакуация прихожан из собора (рассчитанного по заданию на проектирование на 1000 прихожан) осуществляется через три выхода: западный, южный и северный. Маломобильные прихожане эвакуируются самостоятельно через южный и северный выходы на крыльца, защищенные от атмосферных осадков и оборудованные платформами для эвакуации инвалидов с электроснабжением по первой категории, с помощью которых они перемещаются на нижнюю площадку открытой лестницы и далее по пандусам с уклоном 1:20 эвакуируются на прилегающую территорию, окружающую храм. Далее путь эвакуации ведет к двум платформам для перевозки инвалидов у южной открытой лестницы, при помощи которых они спускаются на планировочную отметку земли. Для эвакуации священнослужителей из алтарной части собора предусмотрен выход между осями И-Ж по оси 17. Эвакуация из служебных помещений, расположенных на втором и третьем этажах, осуществляется по лестнице, расположенной в осях 2-3 м/о И/1-Л/1 (ЛК-1). Для эвакуации с балкона храма, окружающего центральный объем с трех сторон (западной, южной и северной), предназначены четыре эвакуационные лестницы, расположенные в осях 7-8/1 м/о Н-П (ЛК-2); в осях 10/1-12 м/о Н-П (ЛК-3); в осях 7-8/1 м/о Б-В (ЛК4) и в осях 10/1- 12 м/о Б-В (ЛК-5), имеющие выходы как в южный и северный вестибюли, так и непосредственно наружу. Четырехмаршевые лестницы с шириной марша 1.35м, уклоном 1:2, с проемами в наружных стенах площадью не менее 1.2м2 связывают отметку земли (-1.200 стилобатная часть), вестибюли храма(0.000) и уровень балкона(+10.350).
Конструктивные решения

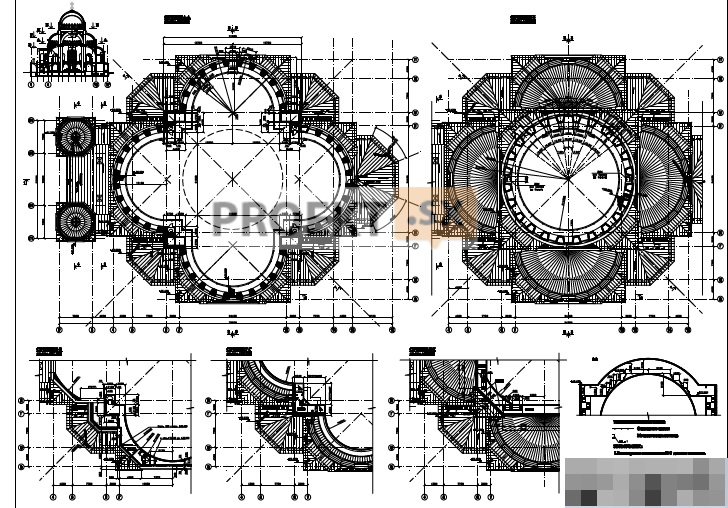

Здание собора разделено температурно-деформационным швом на четыре блока и запроектировано по стеновой конструктивной схеме. Наружные стены - камень керамический толщиной до 1300 мм, отделка – натуральным камнем. Внутренние стены монолитные железобетонные толщиной 200 - 300 мм. Бетон ростверка и стен цокольного В30,W6, F100. Бетон монолитных стен и перекрытий В30. Бетон, подвергающийся воздействию отрицательных температур (балконы, парапеты) – В30, F100. Перекрытия монолитные толщиной 200 - 300 мм, плоские и сводчатые. Покрытия монолитные сводчатые толщиной 150 - 200 мм. Диаметр сводов – до 27,0 м Максимальный пролет плиты перекрытия составляет 11,5 м Пространственная жёсткость и устойчивость здания обеспечивается совместной работой продольных и поперечных несущих стен, жестко заделанных в фундамент. Расчёт несущих конструкций выполнен на ЭВМ по программе SCAD 11.5 с учетом совместной работы с основанием. Лестницы – монолитные железобетонные. Площадки – монолитные железобетонные толщиной 200 мм. Фундаменты приняты свайные, сваи буронабивные сборные железобетонные диаметром 880 мм с уширением пяты до 1300 мм, выполняемые в оставляемой стальной оболочке. Бетон B30,W6, F100. Расчетная нагрузка на сваю 450 тс. Ростверк монолитный железобетонный плитный, толщиной 700 и 1200 мм. В проекте принята арматура А400. Под ростверком предусмотрена бетонная подготовка толщиной 100 мм и щебеночная толщиной 200 мм. Предусмотрена замена ИГЭ1 и ИГЭ2 – насыпные и заторфованные грунты песком средней крупности, уплотненным послойно. Толщина слоя песка составит 1,4 … 2,2 м. Относительная отметка 0.00 соответствует абсолютной отметке +10,200 м. До начала массового устройства свай предусмотрено испытание свай статической нагрузкой. Максимальный уровень грунтовых вод возможен у дневной поверхности. При производстве свайных работ необходимо учесть наличие двух водоносных горизонтов с напорными водами. Грунтовые воды имеют слабую агрессивность к бетону нормальной проницаемости по содержанию СО2. В целях защиты бетона подземных конструкций поверхность бетона защищается обмазочной гидроизоляцией, бетон принят W6. Ожидаемая средняя осадка здания не превышает 15 см.
