Архитектурные и объемно-планировочные решения

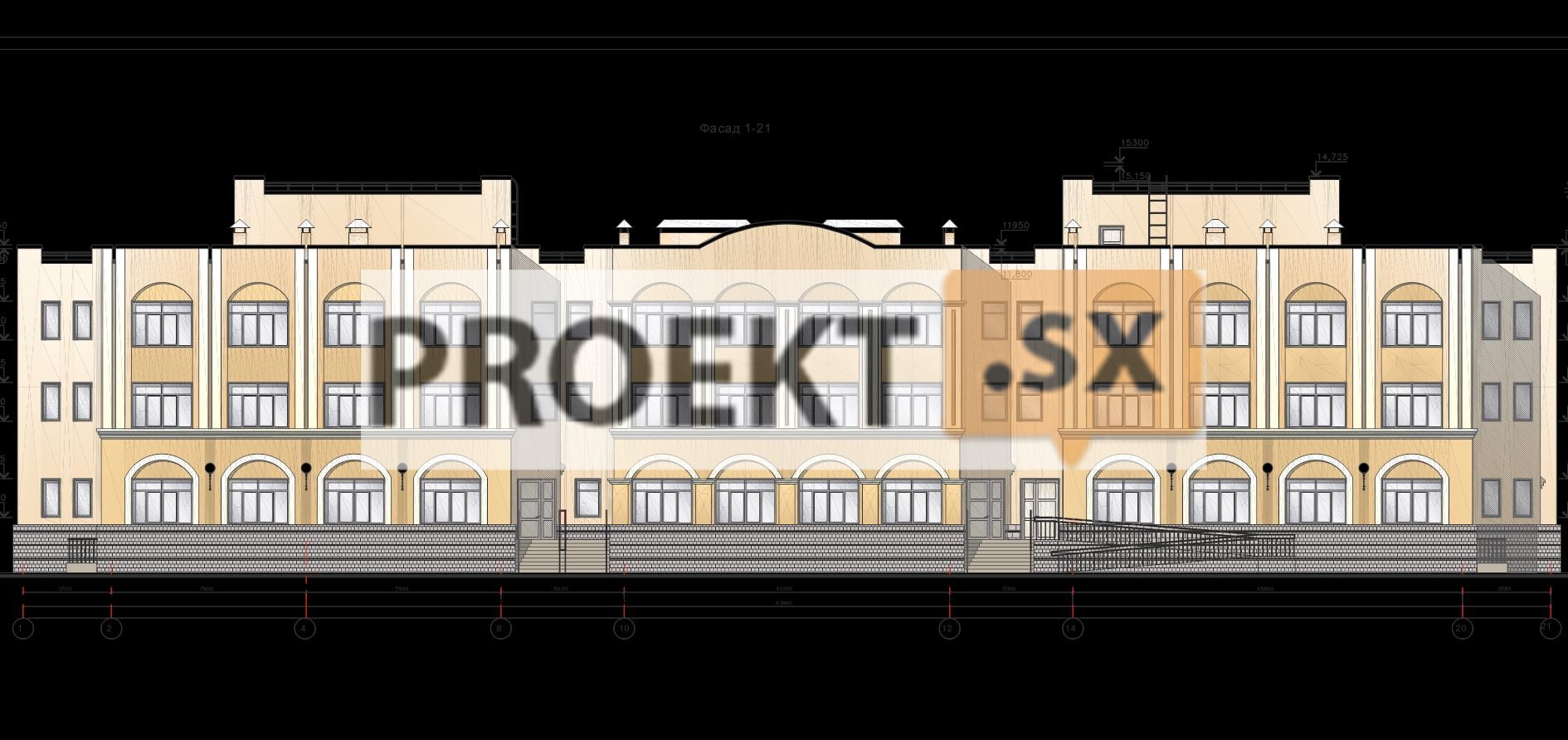

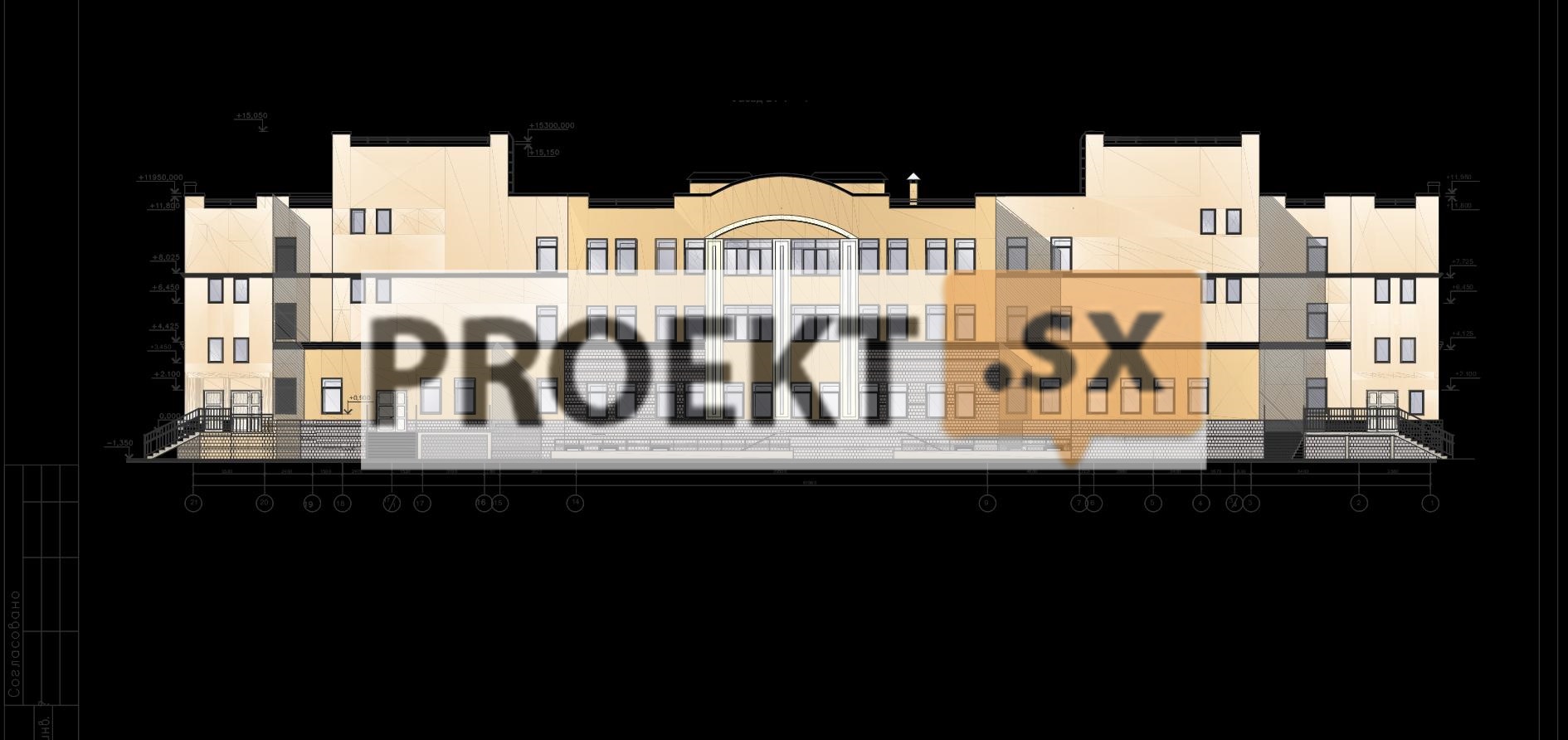

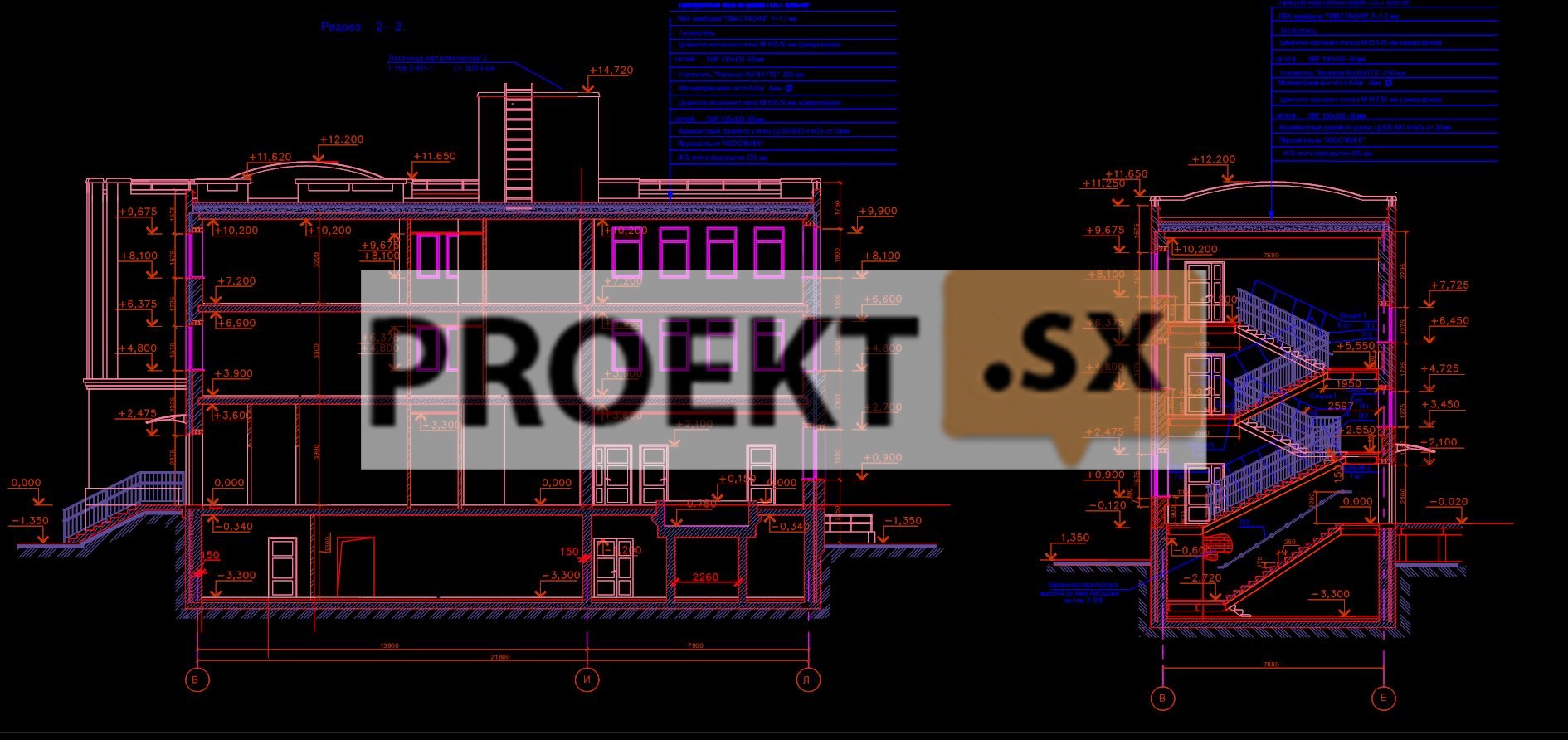

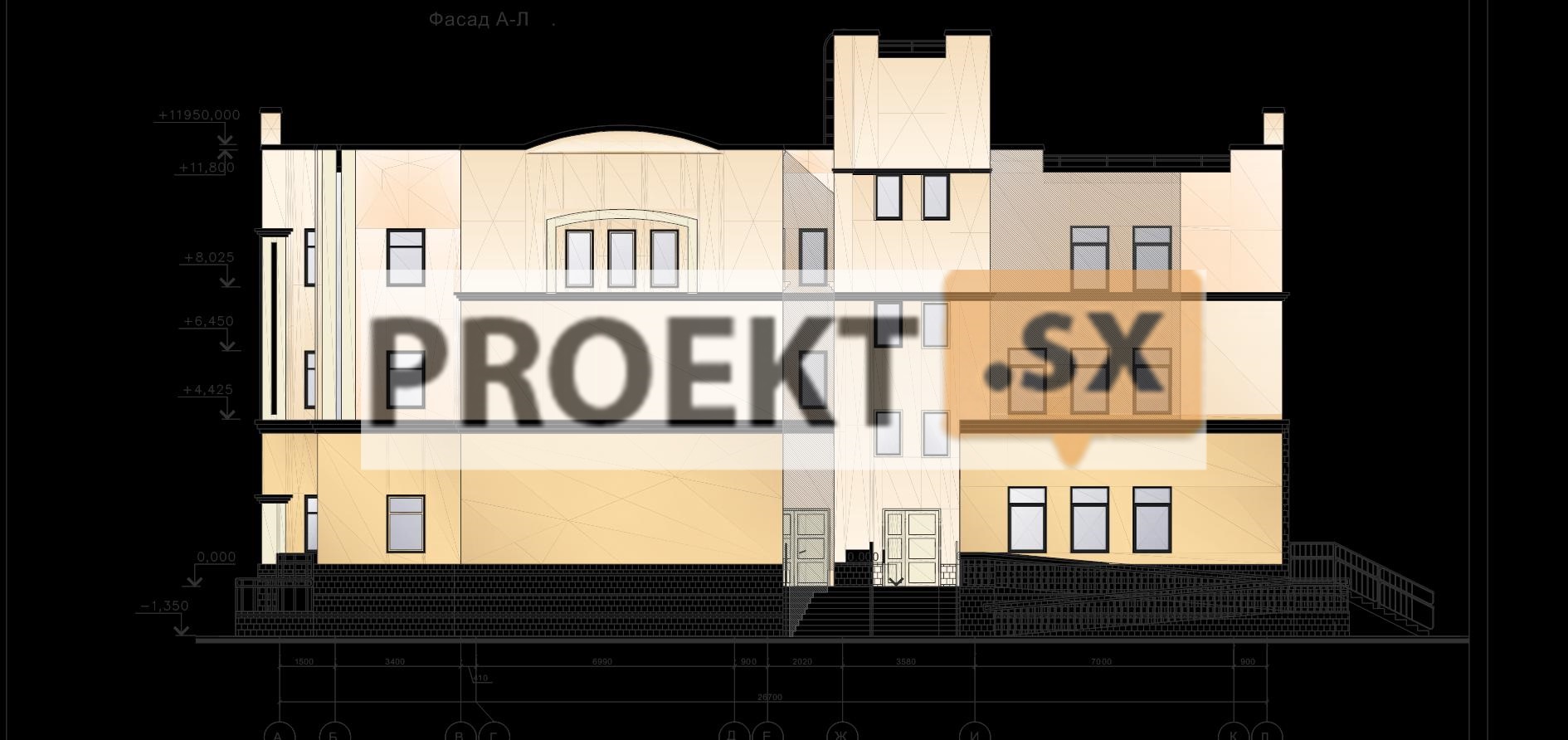

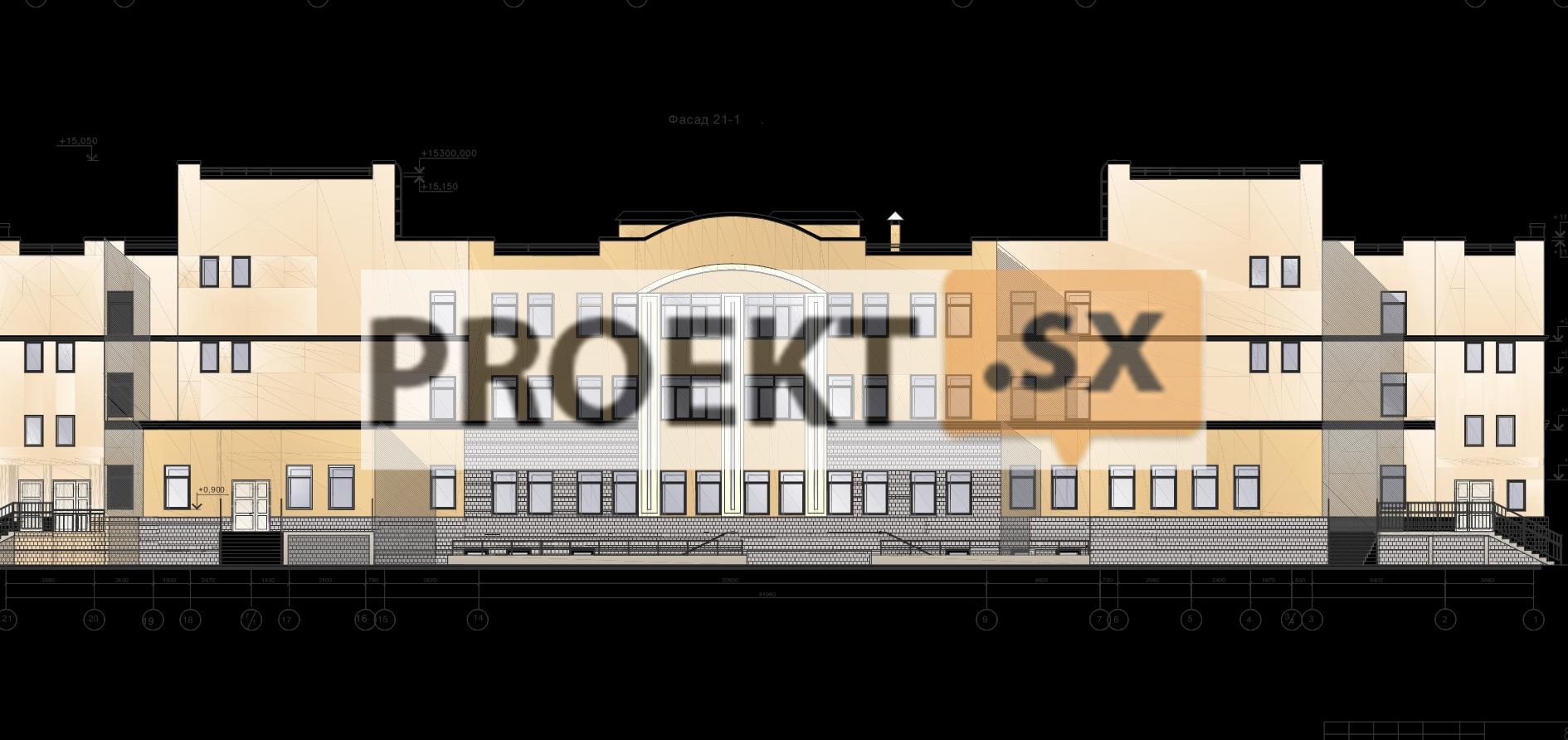

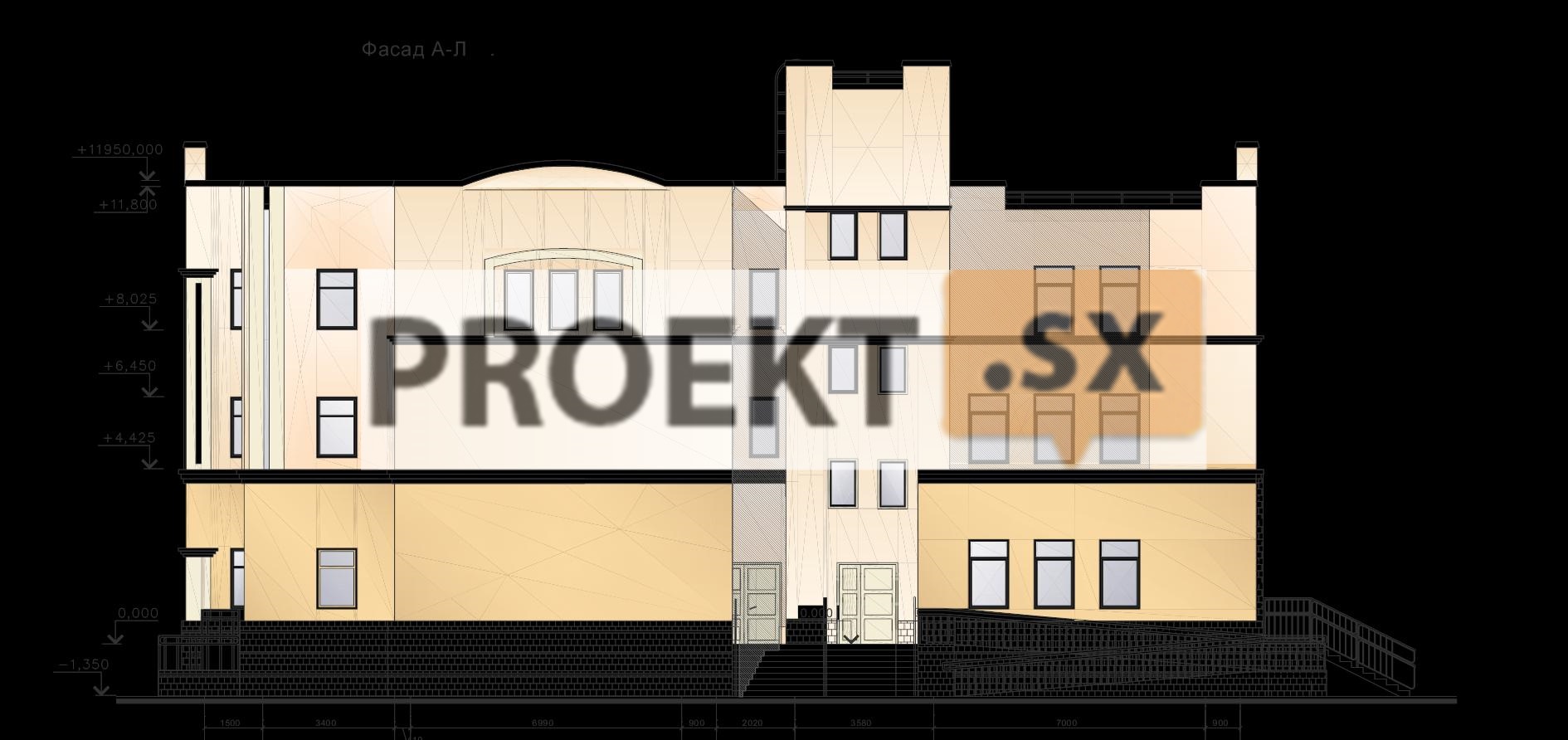

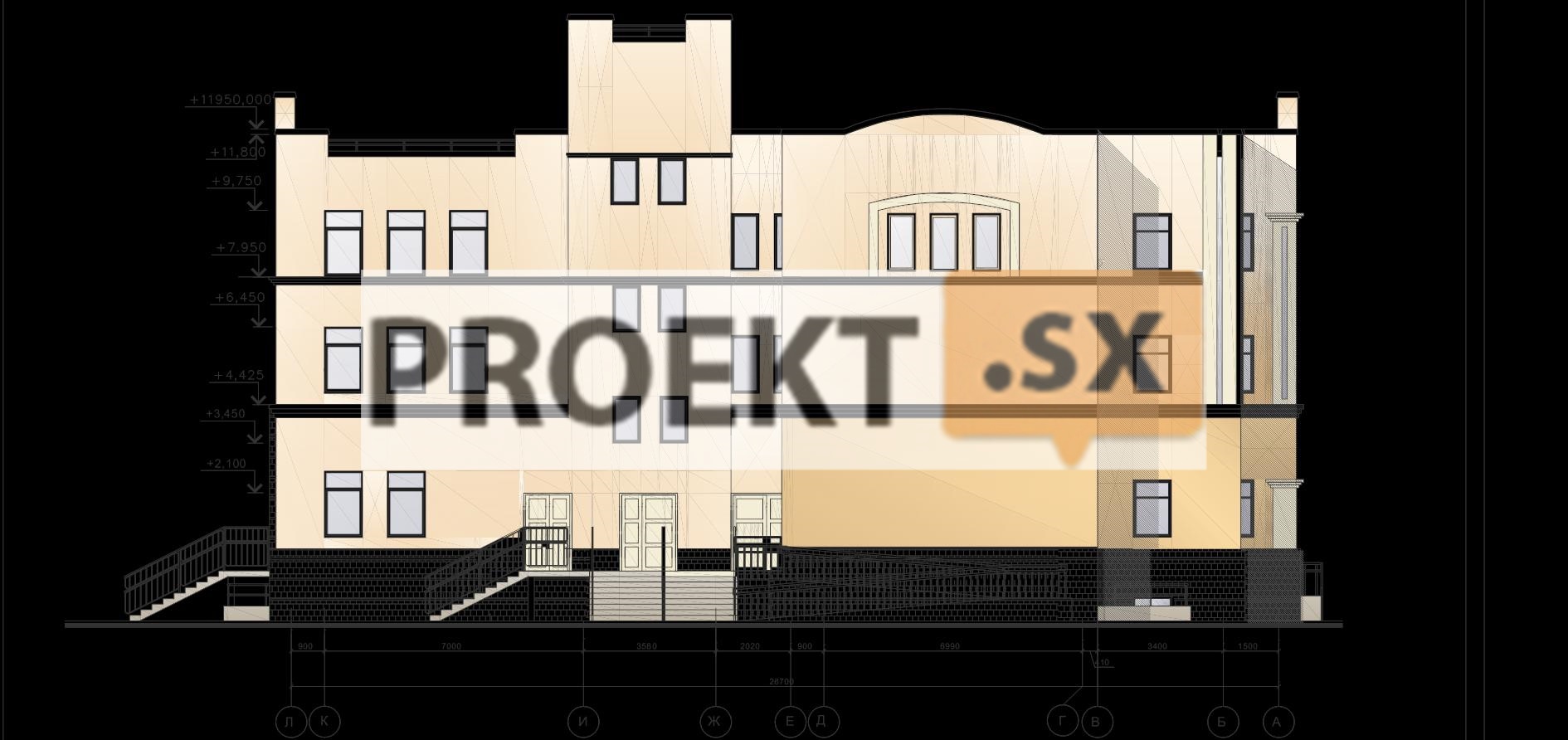

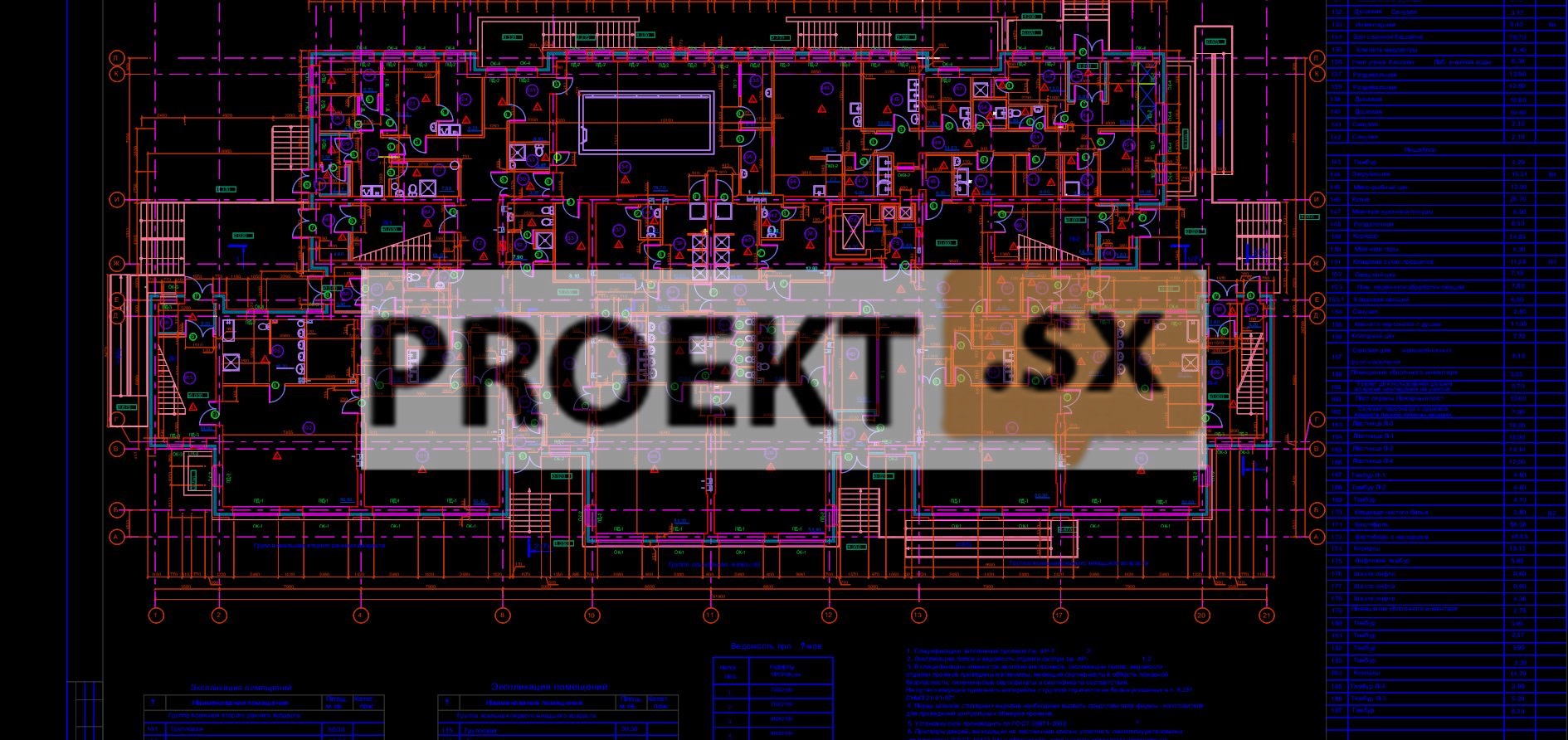

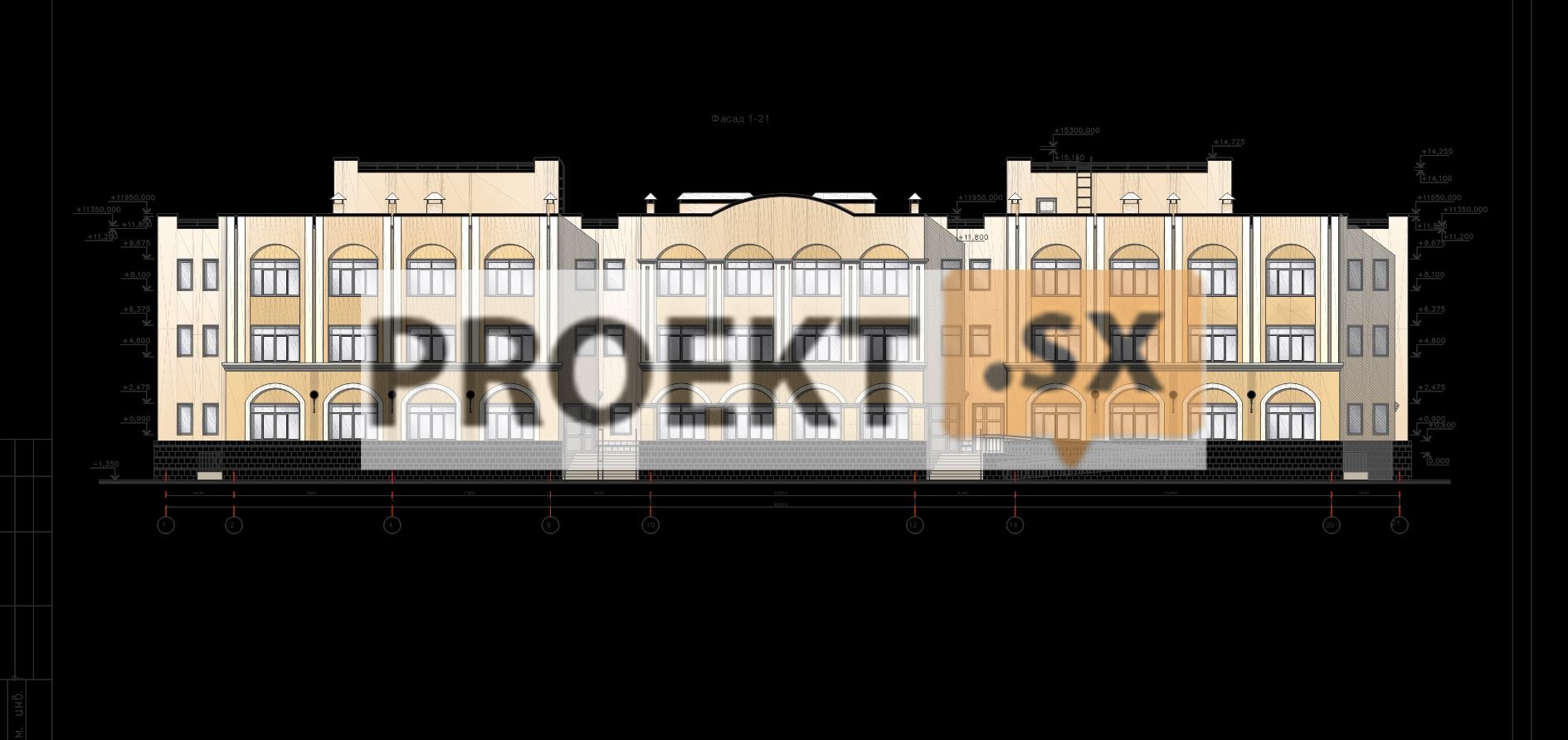

Запроектированное здание дошкольного образовательного учреждения на 170 мест - отдельно стоящее, прямоугольной с уступами формы в плане, общими размерами в крайних осях 61,96 х 26,70 м. Здание – 2-3-этажное, с подвальным этажом. Максимальная высота здания от уровня земли до парапета трехэтажной части составляет 13,00 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа, соответствующий абсолютной отметке +10,55. Подвальный этаж высотой 3,05 м от пола до низа перекрытия предназначен для размещения группы помещений постирочной, технических помещений, прокладки инженерных коммуникаций. На первом этаже высотой 3,90 м запроектированы помещения медицинского блока, пищеблок, комплекс помещений бассейна, служебно-бытовые помещения, три групповые ячейки (две для детей ясельного возраста на 15 человек каждая и одна младшая для детей дошкольного возраста на 20 человек). На втором этаже высотой 3,30 м предусмотрено размещение комплекса помещений для физкультурных занятий, универсальное кружковое помеще-ние, помещение для учебных занятий, кабинета логопеда, административно-быто-вых помещения, трех групповых ячеек на 20 человек каждая (две средние для детей дошкольного возраста и одна младшая для детей дошкольного возраста). На третьем этаже высотой 3,30 м предусмотрено размещение зала для музыкальных занятий, трех групповых ячеек на 20 человек каждая (две старшие для детей дошкольного возраста и одна подготовительная для детей дошкольного возраста). Для вертикальной связи между этажами предусмотрены 4 лестничных клетки типа Л1, имеющие выход на улицу, и лифтовой узел с одним грузо-пассажирским лифтом, предназначенным для перевозки пожарных подразделений, и двумя подъемниками г/п 100 кг. Покрытие - плоское, совмещенное, с организованным внутренним водостоком. Кровля – из рулонных материалов. Выход на кровлю предусмотрен через надстройки из объемов лестничных клеток. Перегородки: из пустотелого кирпича, в помещениях с влажным режи-мом и в подвальном этаже – из полнотелого кирпича. Заполнение оконных проемов – оконные ПХВ блоки с двухкамерными стеклопакетами. Внутренняя отделка помещений – в соответствии с их функциональным назначением. Отделка фасадов здания – лицевой кирпич различных цветов. Предусмотрены мероприятия для обеспечения условий жизнедеятельности МГН: предусмотрены пандусы у входов в здание; ширина входных дверей и габариты тамбуров имеют нормируемые размеры; предусмотрен специальный санузел на первом этаже; запроектирован лифт, обеспечивающий возможность транспортировки людей на носилках и в колясках.

Конструктивные и объемно-планировочные решения

Уровень ответственности – II, нормальный. Конструктивная схема здания - перекрёстно-стеновая с нерегулярным шагом стен. Наружные стены подвала – многослойные, из монолитного железобетона толщиной 340 мм, утеплителя толщиной 100 мм и наружного слоя железобетона толщиной 150 и 280 мм. Внутренние стены подвала – монолитные толщиной 200 мм. Перекрытие над подвалом – монолитная железобетонная неразрезная плита толщиной 200 мм. Материал несущих подземных конструкций – монолитный железобе-тон, класс бетона В25, F100,W6, арматура класса АIII, АI. Перекрытия и покрытие - из сборных железобетонных плит толщиной 220 мм и монолитных участков из бетона класса В20 толщиной 100 мм по стальным балкам из прокатных профилей. Лестницы – сборные железобетонные ступени по стальным косоурам и монолитные площадки. Наружные несущие стены- многослойные, толщиной 380 мм, из пустотелого и полнотелого кирпича М125, F25, слоя эффективного утеплителя толщиной 120 ÷150 мм и слоя отделкой из лицевого кирпича М125, F25 толщиной 120 и 250 мм. Связь слоёв наружных стен осуществляется гибкими связями с антикоррозийным покрытием. Внутренние несущие стены - толщиной 380 мм из полнотелого кирпича М125, F25. Шахты лифта и грузоподъёмников запроектированы из монолитного железобетона класса В20. Конструкция бассейна - монолитная железобетонная чаша из бетона B25, W6, опирающаяся на монолитные железобетонные стены толщиной 200 мм. Толщина стен и днища бассейна 200 мм. Проектной документацией предусмотрена внутренняя гидроизоляция чаши бассейна. Пространственная жесткость и устойчивость здания обеспечивается продольными и поперечными кирпичными стенами, связанными жесткими дисками железобетонных перекрытий. Расчет несущих конструкций выполнен на программном комплексе ЛИРА 9.4. Относительная отметка 0,000 соответствует абсолютной отметке 10.55. Фундаменты приняты на естественном основании, в виде плиты толщи-ной 450 мм из монолитного железобетона B25, W6, F100. Под фундаментами предусмотрена бетонная подготовка толщиной 100 мм из бетона класса В7,5 по щебёночной подготовке толщиной 500 мм. В соответствии с техническим отчётом об инженерно-геологических изысканиях основанием фундаментов служат суглинки тяжелые пылеватые коричневые ленточные (Е=90 кг/см2; = 16º; с=0,12; е=0,871). Ожидаемая осадка - 6 см. Предусмотрено ограждение территории в виде стальных решетчатых секций по металлическим стойкам с опиранием на столбчатые фундаменты из монолитного железобетона на естественном основании. Запроектированное здание находится в существующей застройке. Обследование зданий (визуальный осмотр и фотофиксация дефектов), находящихся в 30-ти метровой зоне влияния строительства.
