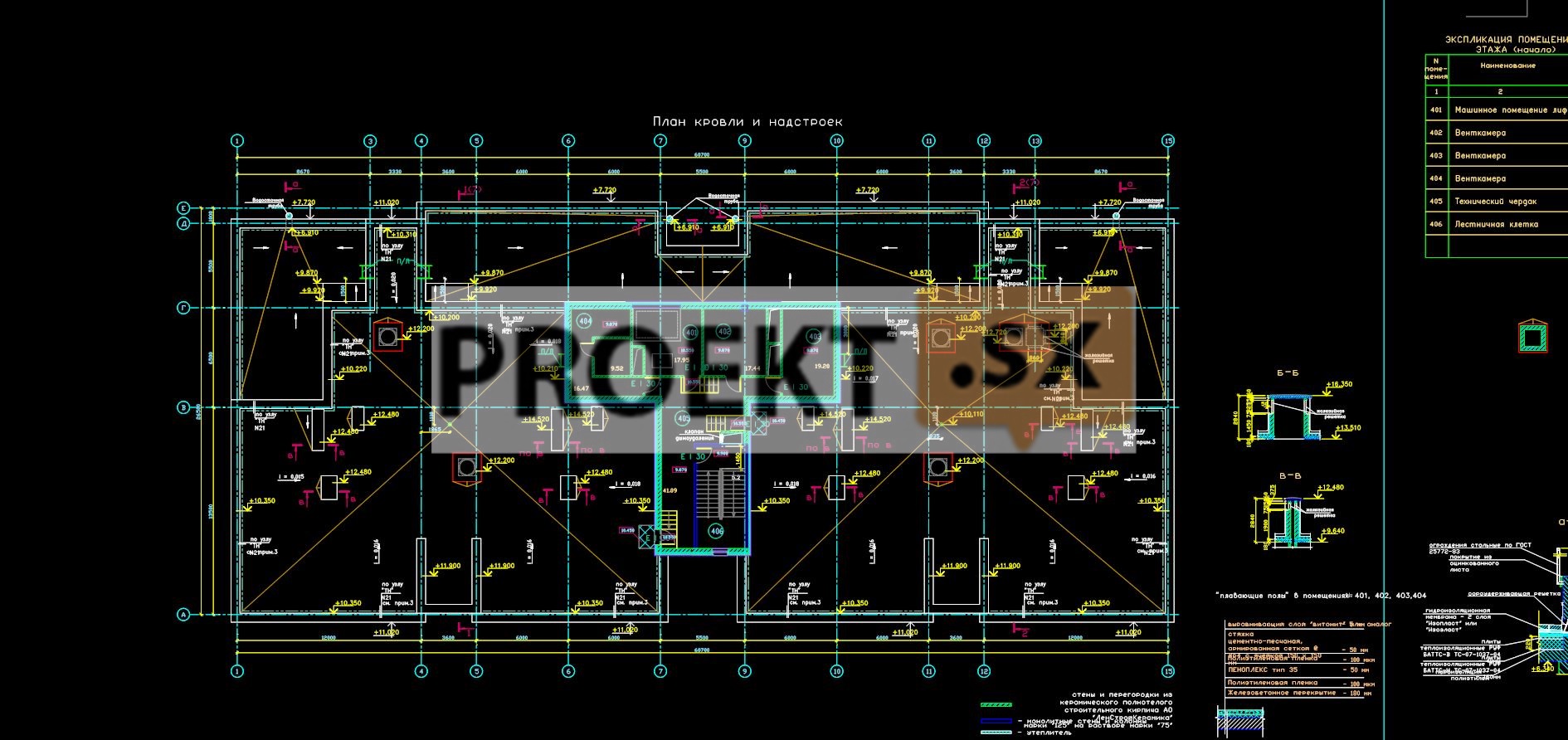

Архитектурные и объемно-планировочные решения

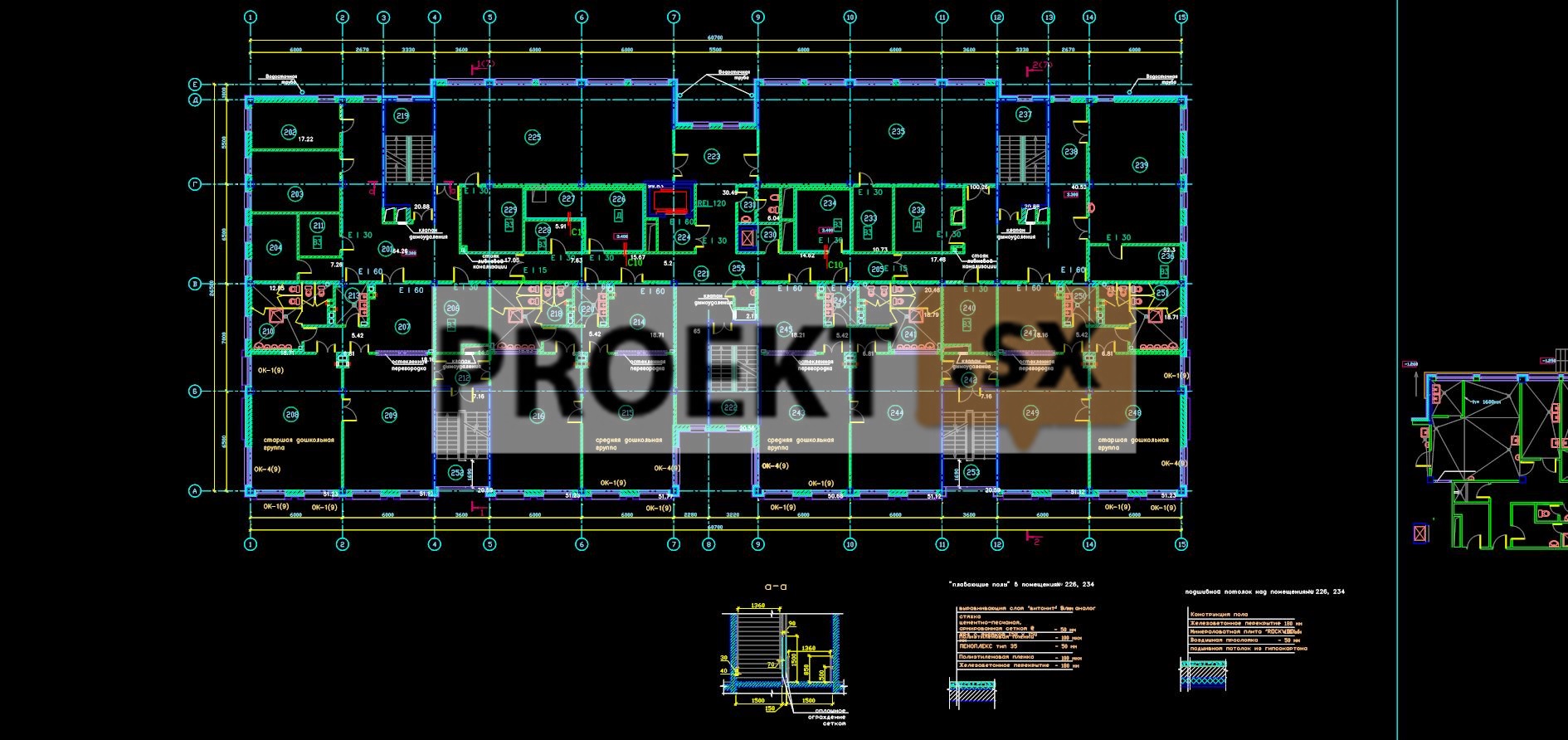

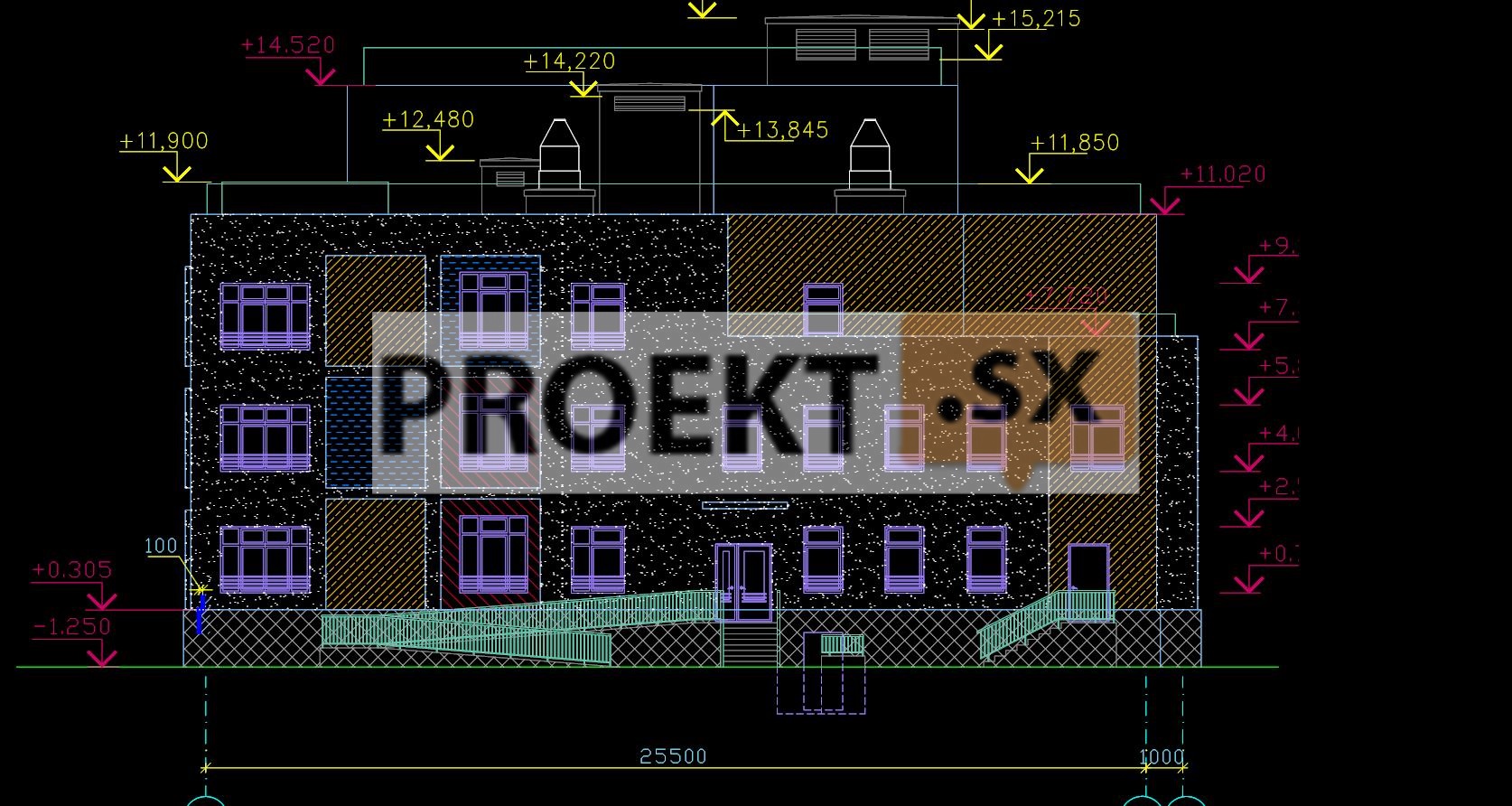

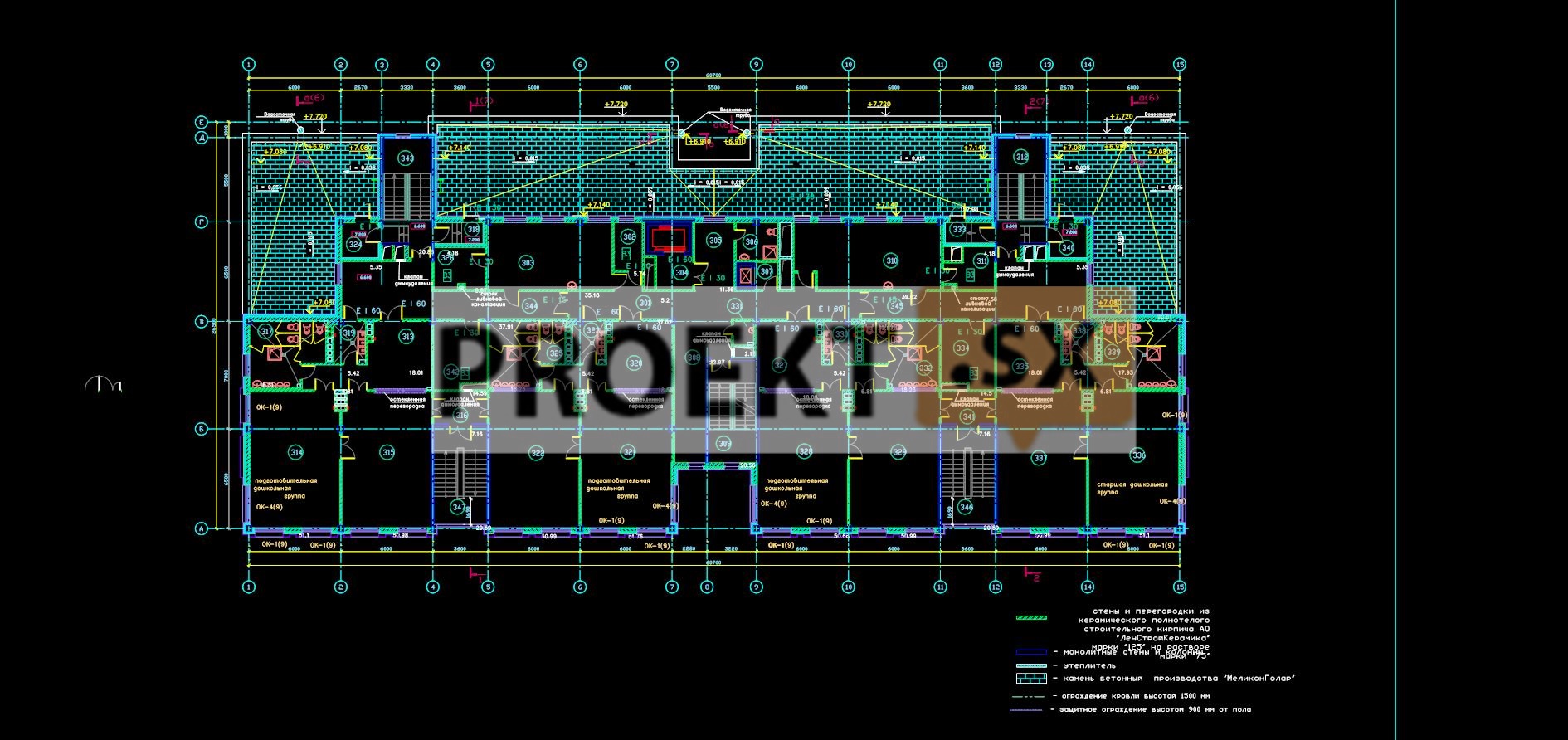

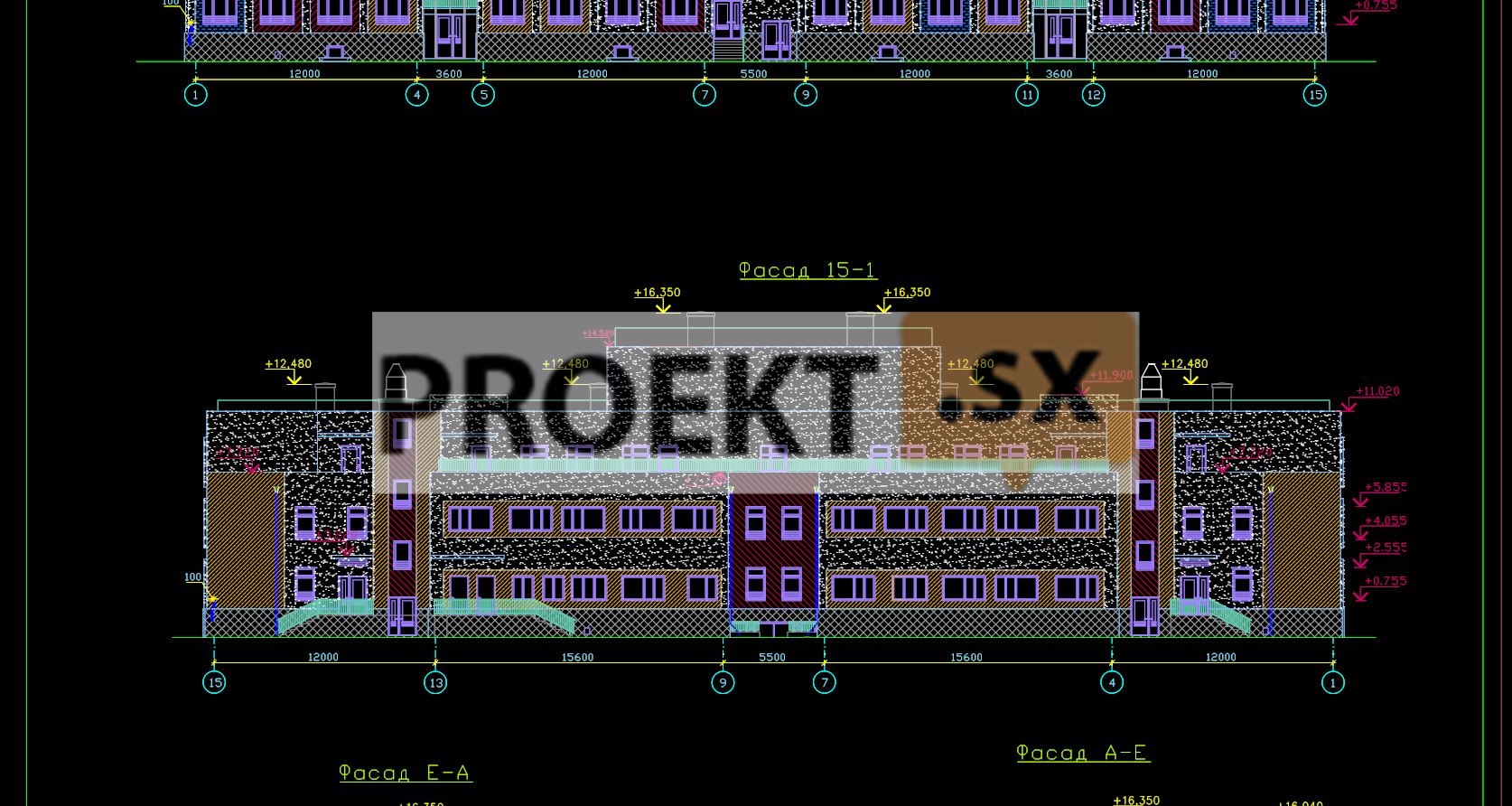

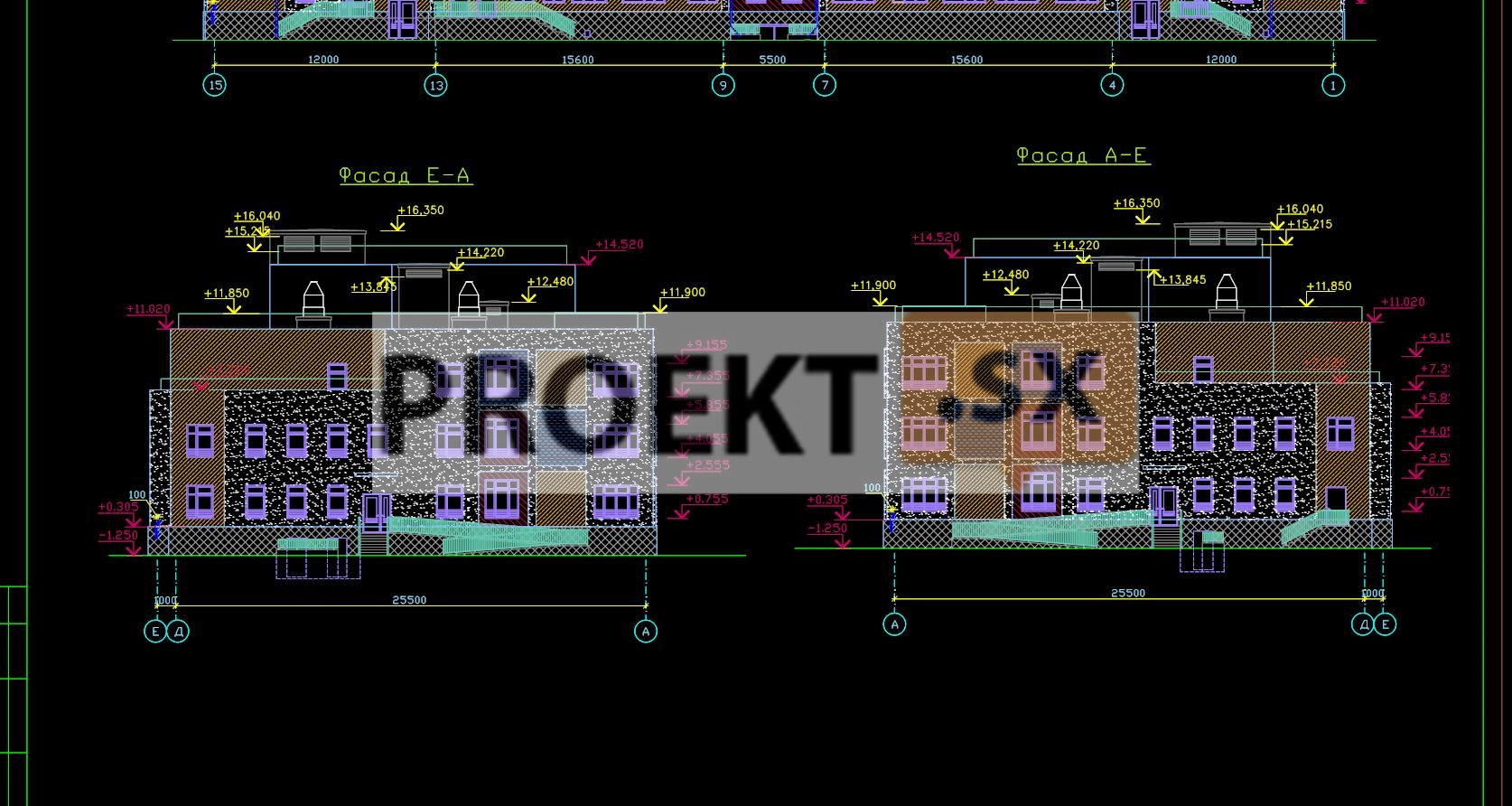

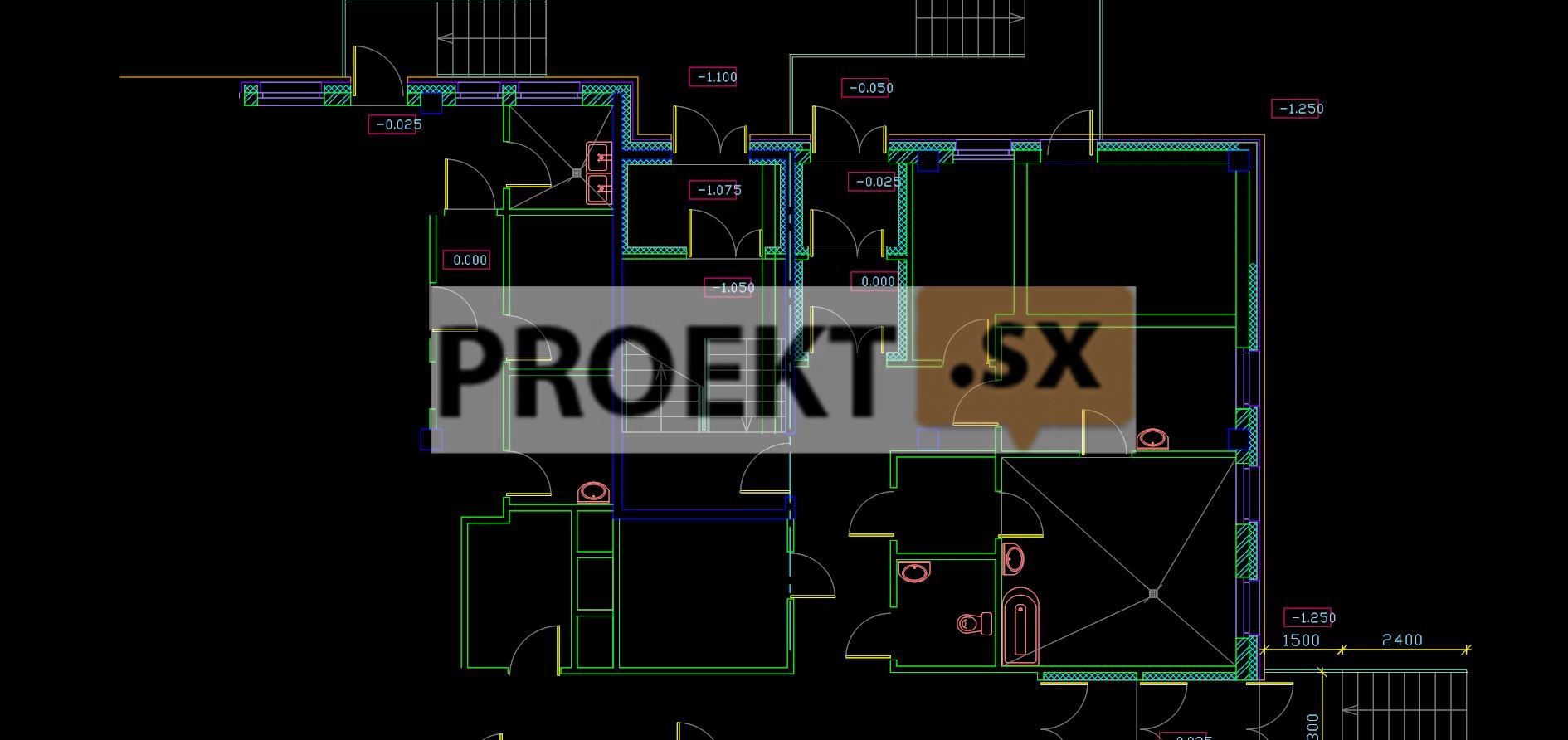

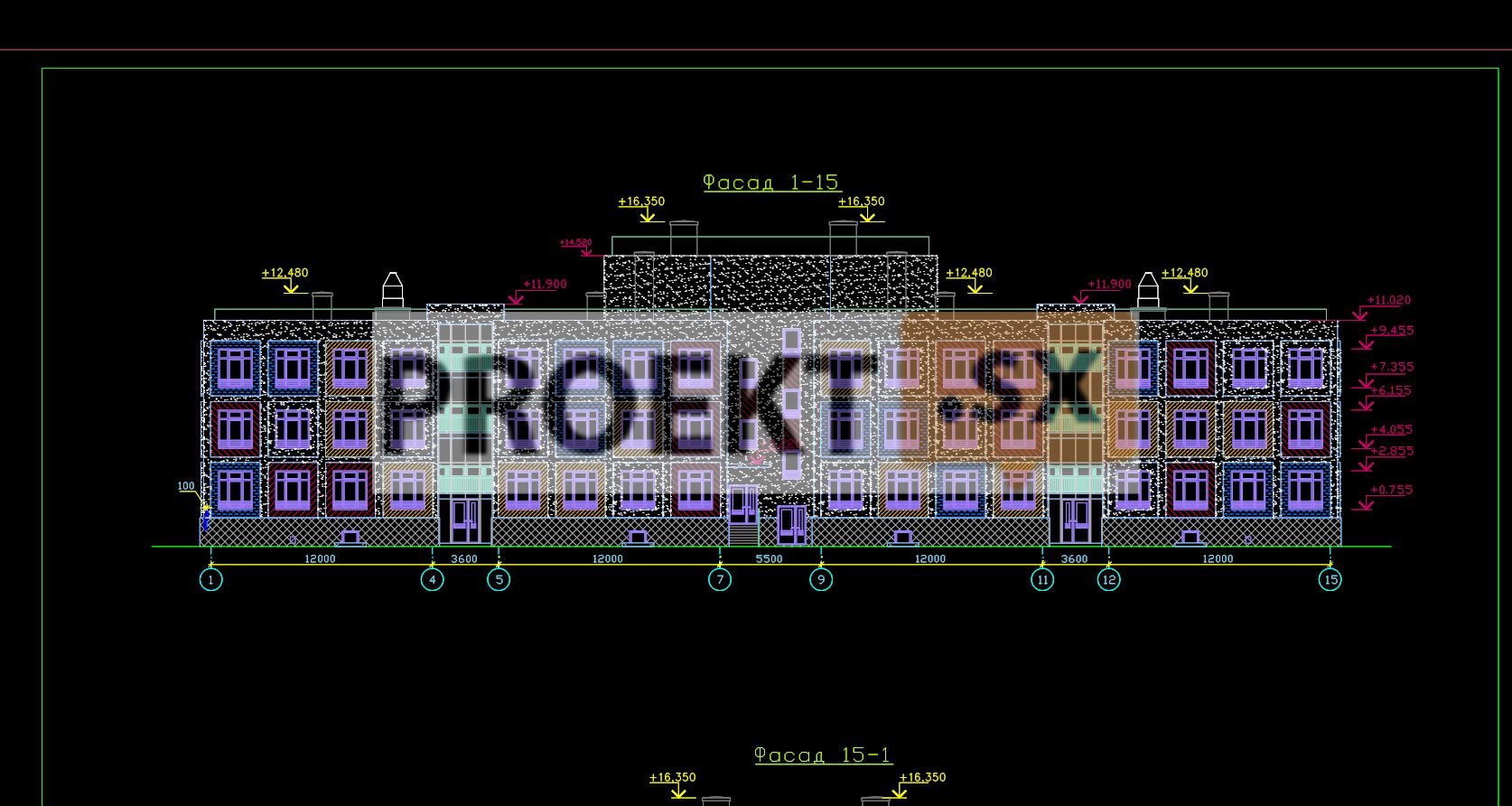

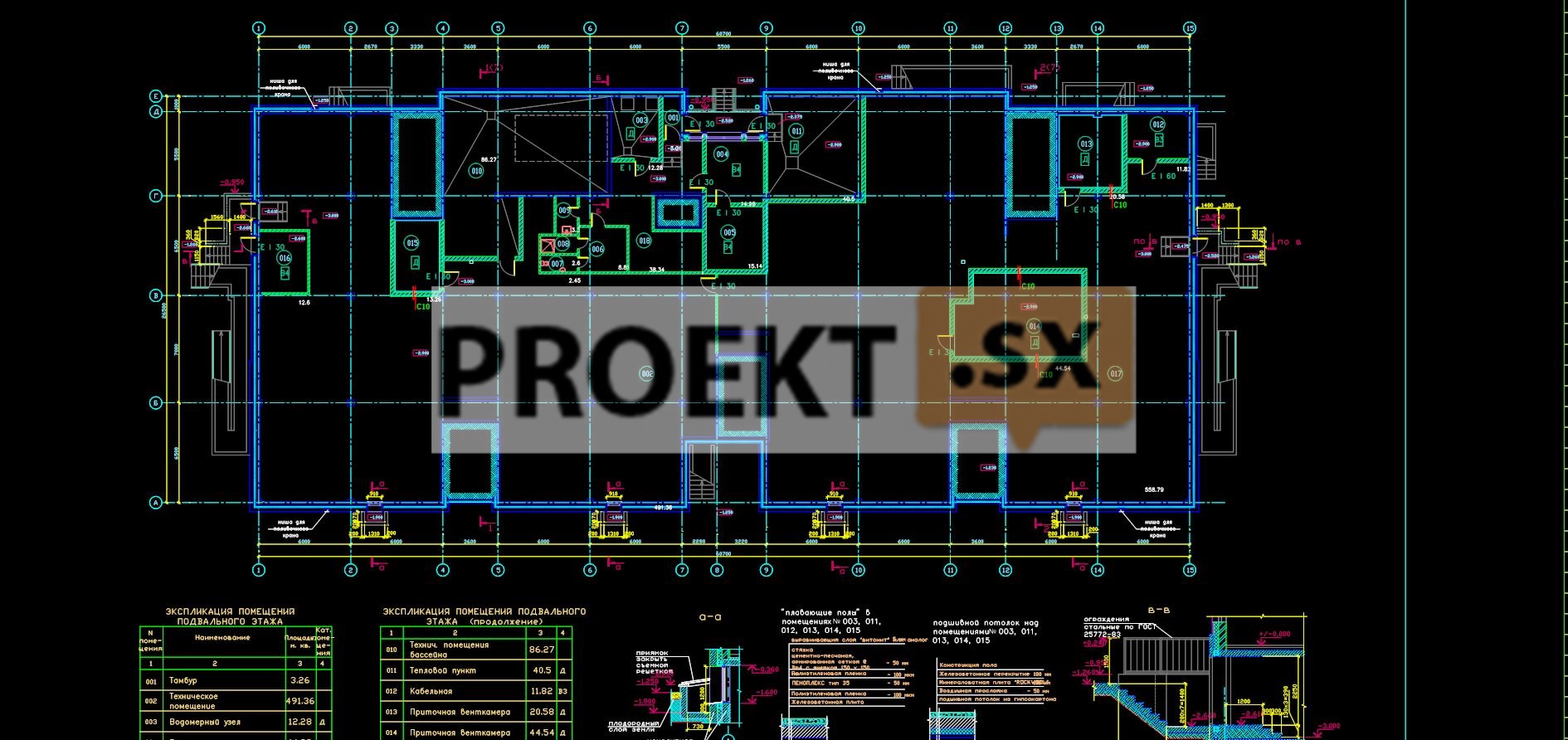

Проектом предусмотрено строительство здания детского дошкольного учреждения, в соответствии с Проектом планировки квартала. Здание представляет 2-3-этажный объем, прямоугольной конфигурации с размерами в плане 60,70 х 26,50 м. (в осях). Главным фасадом здание обращено на юго-запад. Запроектировано разделение главного фасада лестничными клетками на четыре равных трехэтажных объема, в каждом из которых запроектированы групповые ячейки. Детское дошкольное учреждение запроектировано на 12 групп и рассчитано на пребывание в нем 220 детей. Основные помещения ориентированы на юго-запад. Наружные ненесущие стены - кирпичные с наружным утеплителем и вентилируемой воздушной прослойкой. Цоколь - монолитный железобетонный с утеплителем и облицовкой керамической плиткой. Отделка фасада - облицовка система вентилируемого фасада светло-охристого цвета, с выделением элементов декоративной отделки элементов навесов и проемов в яркие цвета. Здание запроектировано с подвалом. В подвале предусмотрены технические помещения: теплоцентр, кабельная, водомерный узел, венткамеры санитарно- бытовые помещения для обслуживающего персонала. Входы в подвал запроектированы снаружи, обособленные от надземных этажей. В здании предусмотрено размещение 12 разновозрастных групп детей. На первом этаже запроектированы помещения на две ясельные групповые ячейки и две ячейки детей младшего возраста, а также пищеблок, медицинский блок, бассейн с ванной глубиной 0,6 – 0,8 м и размерами 3 х 6 м с душевыми и раздевалками, служебные помещения персонала. Из первого этажа запроектировано три основных соединенных коридорами выхода, два из которых оборудованы пандусами. Из пищеблока и медицинского блока запроектированы отдельные выходы наружу. На втором этаже запроектированы четыре групповые ячейки для детей старшего и среднего возраста, гимнастический и музыкальный залы, помещение для краеведения, кабинеты для заведующей и преподавателей. На третьем этаже проектом предусмотрено размещение четырех групповых ячеек, одна для детей старшего дошкольного возраста и три ячейки для детей подготовительных группы, а также запроектированы кабинеты для кружковой занятий. В каждой групповой ячейке запроектировано: раздевалка, игровая, спальня и туалетная. Сообщение между этажами запроектировано по трем лестничным клеткам типа Л1 и двум не отапливаемым лестничным клеткам для аварийных выходов. В проекте предусмотрен пассажирский лифт грузоподъемностью 1000 кг и грузовой - грузоподъемностью 100 кг для доставки блюд на этажи. Оконные элементы заполнений - 2-х камерные со стеклопакетами, в групповых помещениях с откидными фрамугами. В остекленных перегородках и дверях с остеклением запроектированы защитные ограждения. Внутренняя отделка помещений и лестничных клеток запроектирована сертифицированными материалами в соответствии с санитарно-гигиеническими и противопожарными требованиями. Предусмотрены мероприятия по доступности маломобильным группам населения. Теплозащита ограждающих конструкций и элементов заполнений запроектирована с учетом требования СНиП 23.02.-2003 «Тепловая защита зданий». Покрытие здания - над трехэтажной частью 2слоя наплавленного гидроизоляционного материала, водосток с кровли предусмотрен внутренний организованный. С двухэтажной части здания запроектирован наружный водосток. Проектное решение соответствует действующим нормативным требованиям, а высотные параметры здания находятся в пределах разрешенных указанных в Правилах землепользования и застройки.

Конструктивные и объемно-планировочные решения

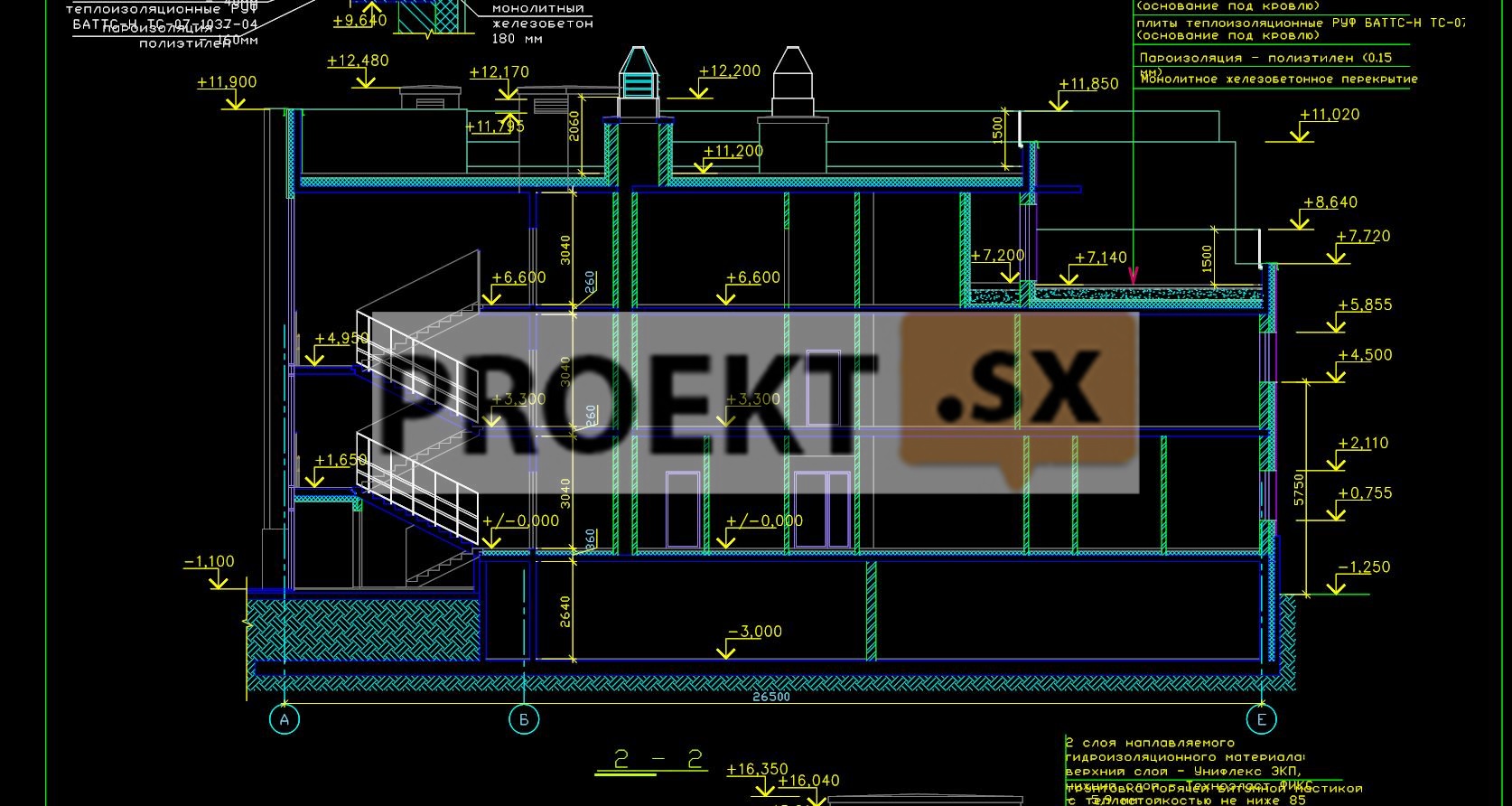

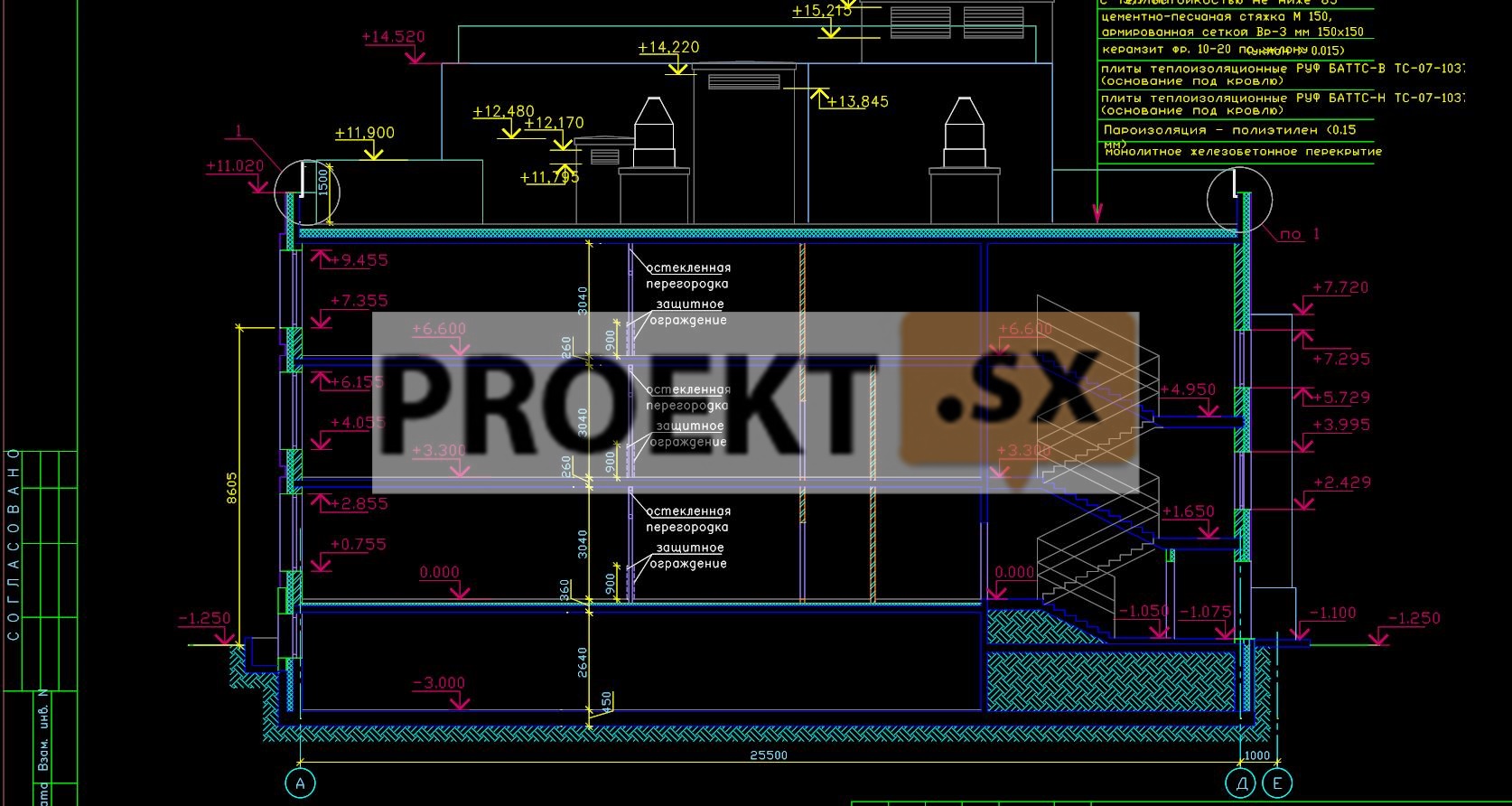

Здание ДОУ 2-3-этажное запроектировано по каркасной конструктивной схеме. Колонны – монолитные железобетонные сечение 40  40см, максимальная сетка колонн - 6.0 х 7.0м. Перекрытия и покрытие - из монолитного железобетона толщиной 180 мм. Несущие стены (диафрагмы жесткости) – монолитные железобетонные, толщиной 180мм, для участков наружных несущих стен - с наружным утеплителем толщиной 150мм. Наружные стены подвала – трехслойные, из монолитного железобетона и внутреннего слоя утеплителя, общей толщиной 550 мм. Бетон монолитных конструкций надземной части здания B25, арматура класса AIII. Бетон монолитных конструкций подземной части здания B25, W6, F150, арматура класса АIII. Наружные стены - ненесущие, с поэтажным опиранием на плиты перекрытия, из полнотелого кирпич М125 на растворе М75 толщиной 250 мм с наружного слоя утеплителя и облицовкой по системе вентилируемого фасадом. Проектом предусмотрено крепление ненесущих стен к несущим конструкциям здания. Конструкция бассейна - монолитная железобетонная чаша (толщина стен и днища 200 мм) опирающаяся на монолитные стены-балки и стены подвала толщиной 200 мм из монолитного железобетона B30, W6. Лестницы – сборные железобетонные марши и площадки из монолитного железобетона. Стены лифтовой шахты – из монолитного железобетона толщиной 200 мм. Уровень ответственности здания – II. Пространственная жесткость здания обеспечивается совместной работой колонн каркаса и стен (диафрагм) с неизменяемыми горизонтальными дисками железобетонных перекрытий и покрытия. Расчёт несущих конструкций выполнен на программном комплексе SCAD 11.1 в упругой стадии. Требуемая огнестойкость конструкций подтверждена расчётами. Относительная отметка 0.00 соответствует абсолютной отметке +5.10 м. Фундамент принят на естественном основании, в виде пространственной конструкции, образованной фундаментной плитой, стенами и перекрытием подвала. Фундаментная плита из монолитного железобетона толщиной 400мм. Бетон B25, W6, F150 с арматурой класса AIII. Под фундаментной плитой предусмотрена частичная выемка намывных грунтов, и устройство подушки из уплотненной гравийно-песчаной смеси толщиной 400мм с проливкой верхнего слоя цементным раствором. В соответствии с заключение об инженерно-геологических изысканиях, основанием фундамента служит намывной грунт - песок пылеватый, с прослоями супеси, средней плотности, влажный, насыщенный водой, слежавшийся ИГЭ-1а (е = 0.650, Е = 140 кг/см2) и намывной грунт - супесь пылеватая с прослоями песка пылеватого, насыщенного водой, пластичная, слежавшаяся ИГЭ-1б (е = 0.726, IL = 0.76, Е = 90 кг/см2). Проектом предусмотрена оклеечная гидроизоляция поверхностей фундаментов соприкасающихся с грунтом и прифундаментный дренаж. Ожидаемая осадка здания не превышает 5 см.
