Краткие характеристики цифровой информационной модели.

Проект здания начальной школы на 150 мест со структурным подразделением дошкольного образования (дошкольное образовательное
учреждение) на 140 мест выполнен с применением программного комплекса Revit. Цифровая информационная модель разбиваеться на несколько моделей (подмоделей), ввиду особенностей объема файлов. Все подмодели модели проекта школы в Revit обеспечивают гарантированный сбор их в единый корпус ОКС по разделу. BIM-модель здания начальной школы на 150 мест с детским садом на 140 мест стадии подготовки "Рабочая документация" имеет уровень проработки LOD 400.

Краткая характеристика объекта строительства.

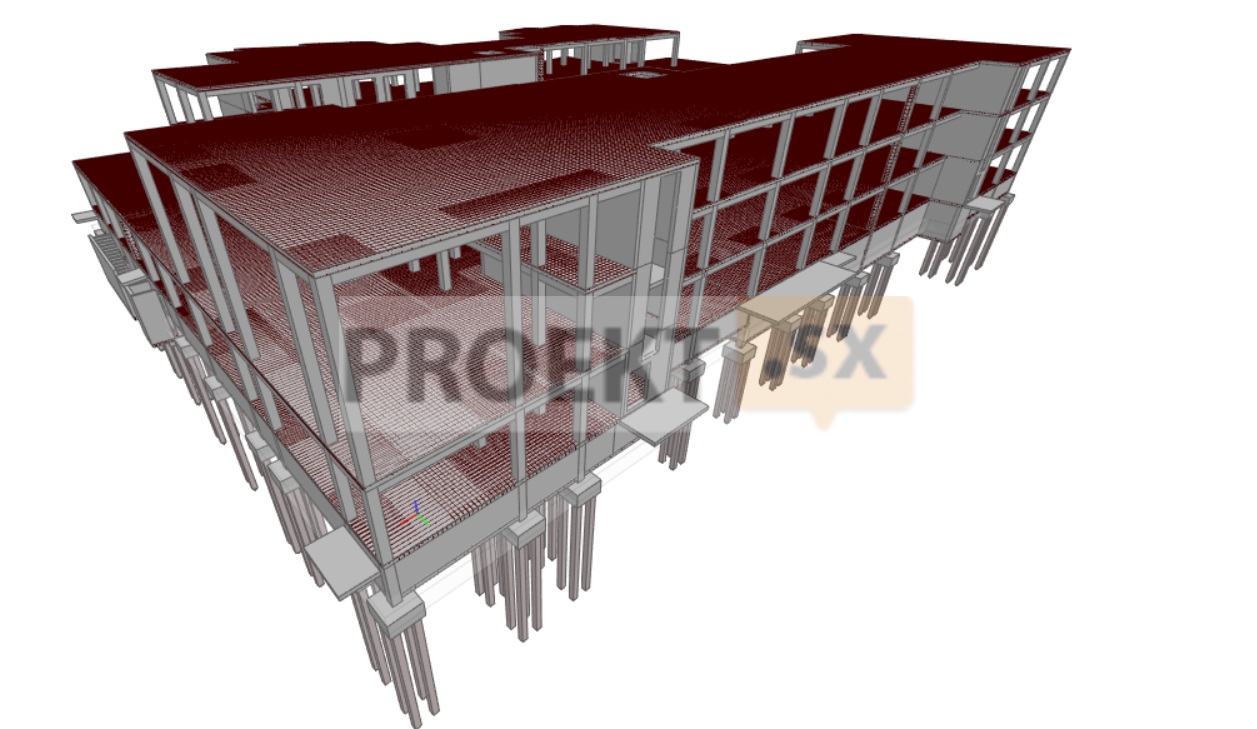

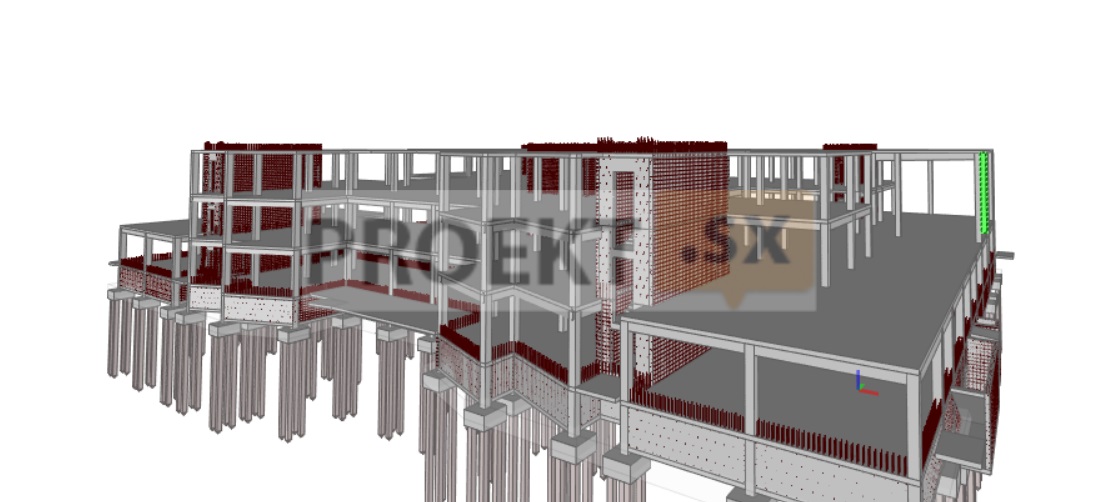

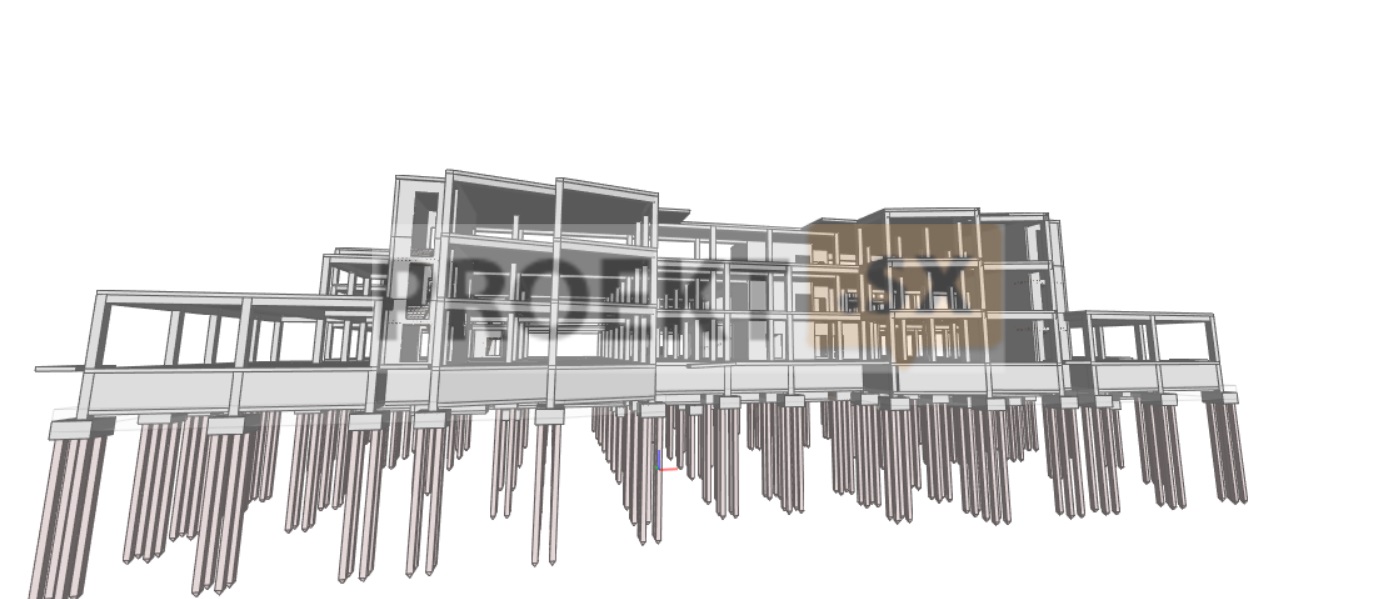

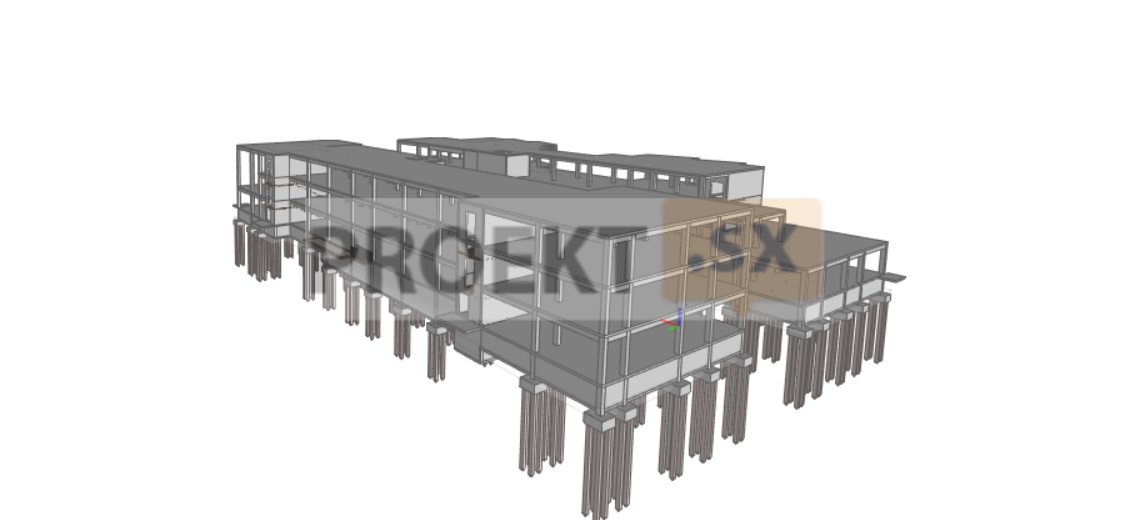

Проектом предполагается строительство здания начальной школы на 150 мест со структурным подразделением дошкольного образования (дошкольное образовательное учреждение) на 140 мест. В здании предусмотрены все необходимые для функционирования объекта помещения: групповые ячейки ДОУ и учебные классы начальной школы, два плавательных бассейна круглогодичного использования, актовый зал, библиотека, спортивный зал, музыкальный зал, столовая. Помещения начальной школы и ДОУ отделены друг от друга и имеют отдельные обособленные входы. Территория земельного участка также зонирована по принципу разделения начальной школы и ДОУ. Территория благоустраивается: организуются прогулочные площадки для каждой группы, спортивная площадка ДОУ, спортивные площадки для начальной школы, высаживаются деревья и кустарники. Объект позволит обеспечить потребности жителей близлежащих жилых домов в дошкольном и начальном образовании. Конструктивная схема здания выполнена в виде монолитного железобетонного каркаса с монолитным перекрытием. По характеру работы - рамный. Колонны - монолитные железобетонные сечением 400х400 мм из бетона кл. В25, армированные стержневой арматурой кл. А500С, А240. Балки - монолитные железобетонные сечением 400х500мм, 400х800 из бетона кл. В25, армированные стержневой арматурой кл. А500С, А240. Перекрытия - монолитные железобетонные толщиной 200 мм из бетона кл. В25, армированные стержневой арматурой кл. А500С, А240, образуют неизменяемые жесткие горизонтальные диски. Наружные стены подвала - монолитные железобетонные толщиной 300 мм из бетона кл. В25, W8, F150 армированных стержневой арматурой А500С, А240. Стены шахты лифта - монолитные железобетонные толщиной 200мм из бетона кл. В25, армированных стержневой арматурой А500С, А240. Стены лестничных клеток запроектированы из монолитного железобетона толщиной 200 мм из бетона кл. В25, армированные стержневой арматурой А500С, А240 и выступают в роли ядер жесткости. Лестницы внутри здания выполнены из монолитных маршей и площадок. Лестничные марши запроектированы из монолитного железобетона толщиной 150 мм из бетона кл. В25, армированные тержневой арматурой А500С, А240. Лестничные площадки запроектированы из монолитного железобетона толщиной 200 мм из бетона кл. В25, армированные стержневой арматурой А500С, А240. Опирание лестничных маршей на лестничные площадки – жесткое. Сопряжение лестничных площадок и стен лестничных клеток – жесткое. Конструкция бассейнов 10х6 и 7х4,5 – монолитные железобетонные чаши. Дно чаши выполнено из монолитной железобетонной плиты толщиной 200мм из бетона кл. В25, армированные стержневой арматурой А500С, А240. Стены чаши выполнены из железобетона толщиной 300мм, армированного стержневой арматурой А500С, А240. Фундаментная плита подвала – монолитная железобетонная плита толщиной 200 мм из бетона кл. В25, W8 F150 армированных стержневой арматурой А500С, А240. Фундамент под колонны – свайный. Сваи – железобетонные забивные квадратные со стороной 300х300 мм длиной 6 и 8 м по серии 1.011.1-1. Сваи связаны в кусты по 4 штуки монолитными железобетонными ростверками 1500х1500 мм высотой 800мм. Соединение свай и ростверка – жесткое. Входы в здание для посетителей оснащены пандусами для МГН шириной 1,2м, с уклоном 5% и поручнями, расположенными на высоте 0,7 и 0,9 м, расстояние между поручнями 0,9 м. Крыльца и пандусы выполнены в виде монолитных железобетонных конструкций из бетона В25 W8 F150. Приямки в здании выполнены в виде монолитных железобетонных конструкций из бетона В25 W8 F150.
