Школа на 825 мест (BIM)
Представлена к продаже цифровая информационная модель строительства школы на 825 мест, уровень проработки - LOD 500, стадия "Рабочая документация".
Технико-экономические показатели объекта строительства:
Площадь участка, кв.м.: 27253
Площадь застройки, кв. м: 7818
Полезная площадь, кв.м: 19969,7
Расчетная площадь, кв.м: 16770,7
Общая площадь здания, кв.м: 23363,20
Этажность, этаж: 1-4
Количество этажей (в том числе подвальный), этаж: 2-5
Строительный объем, м3: 113007,0
надземная часть, м3: 93427,0
подземная часть, м3: 19580,0
Вместимость школы: 825 мест
кол-во классов начальной школы (1-4): 12 классов / 300 чел.
кол-во классов основной школы (5-9): 15 классов / 375 чел.
кол-во классов старшей школы (10-11): 6 классов / 150 чел.
Наполняемость классов: 25 чел.
Краткие характеристики цифровой информационной модели.

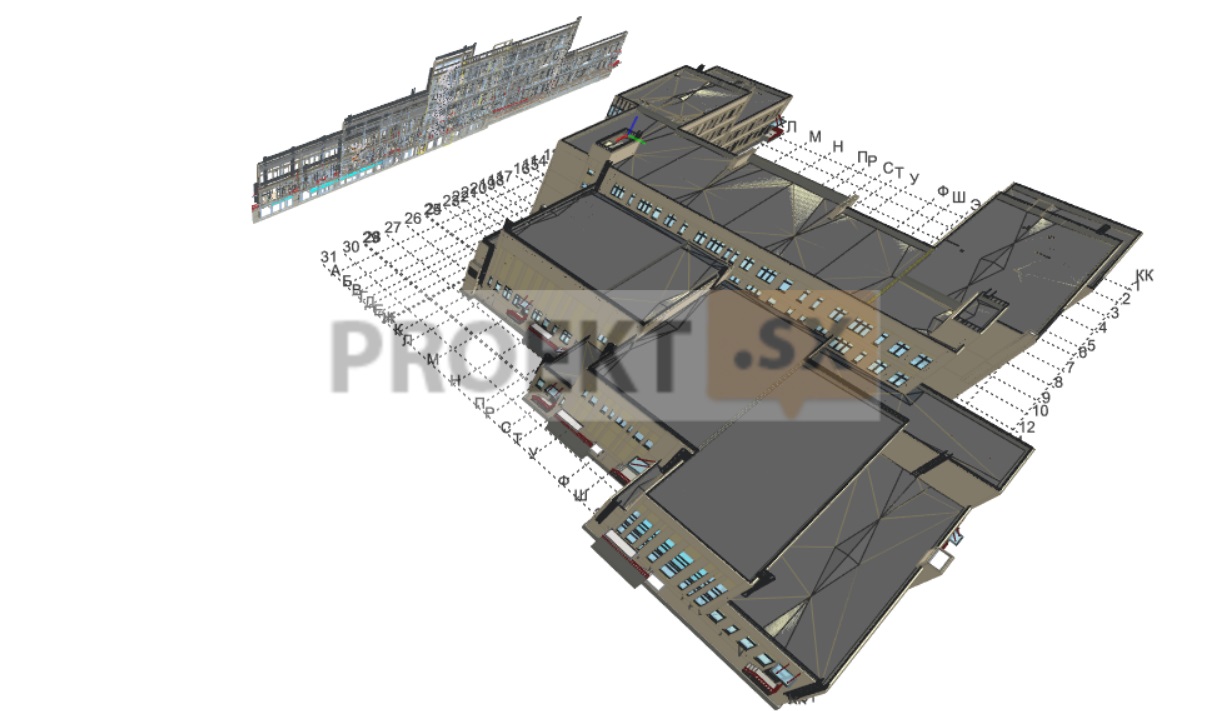

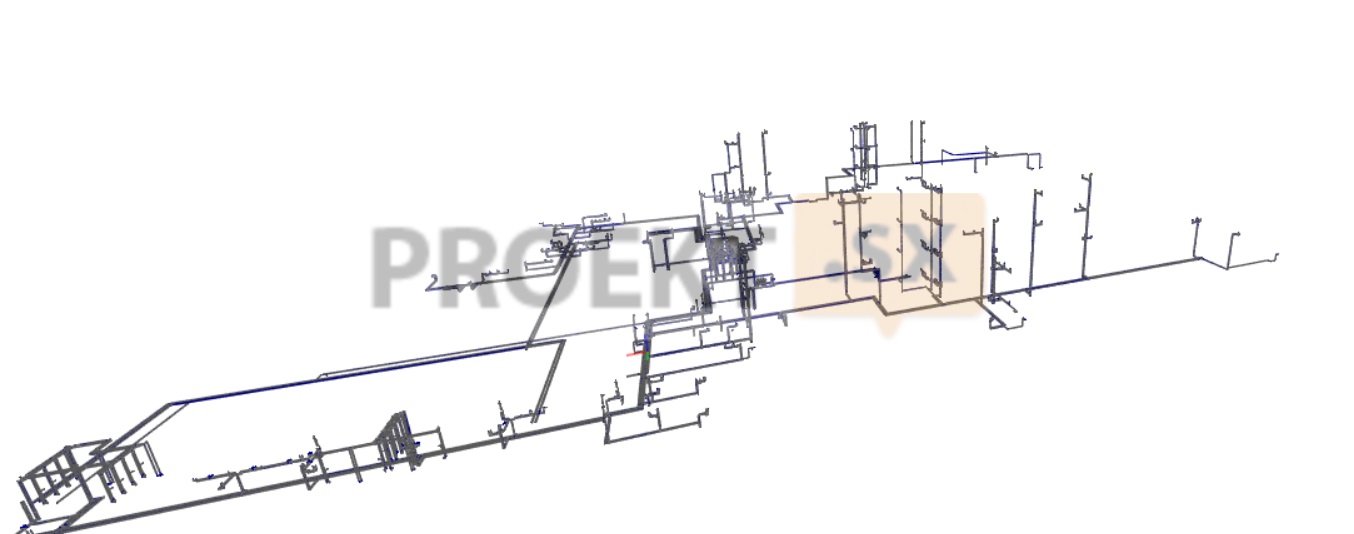

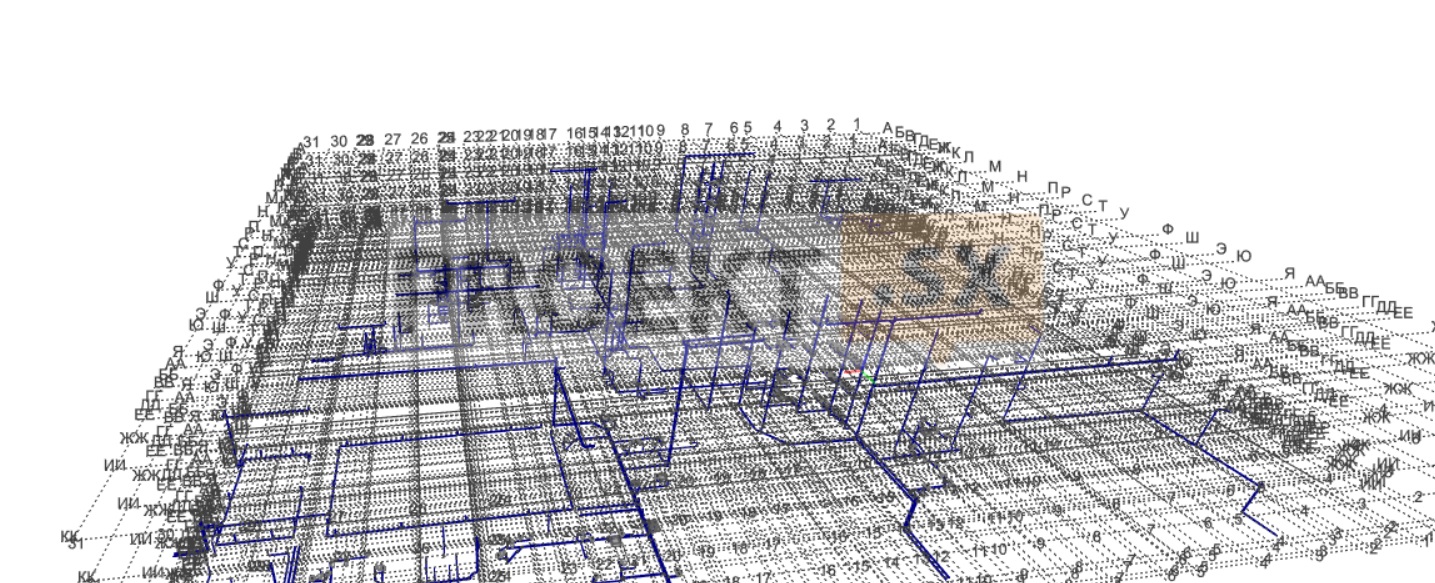

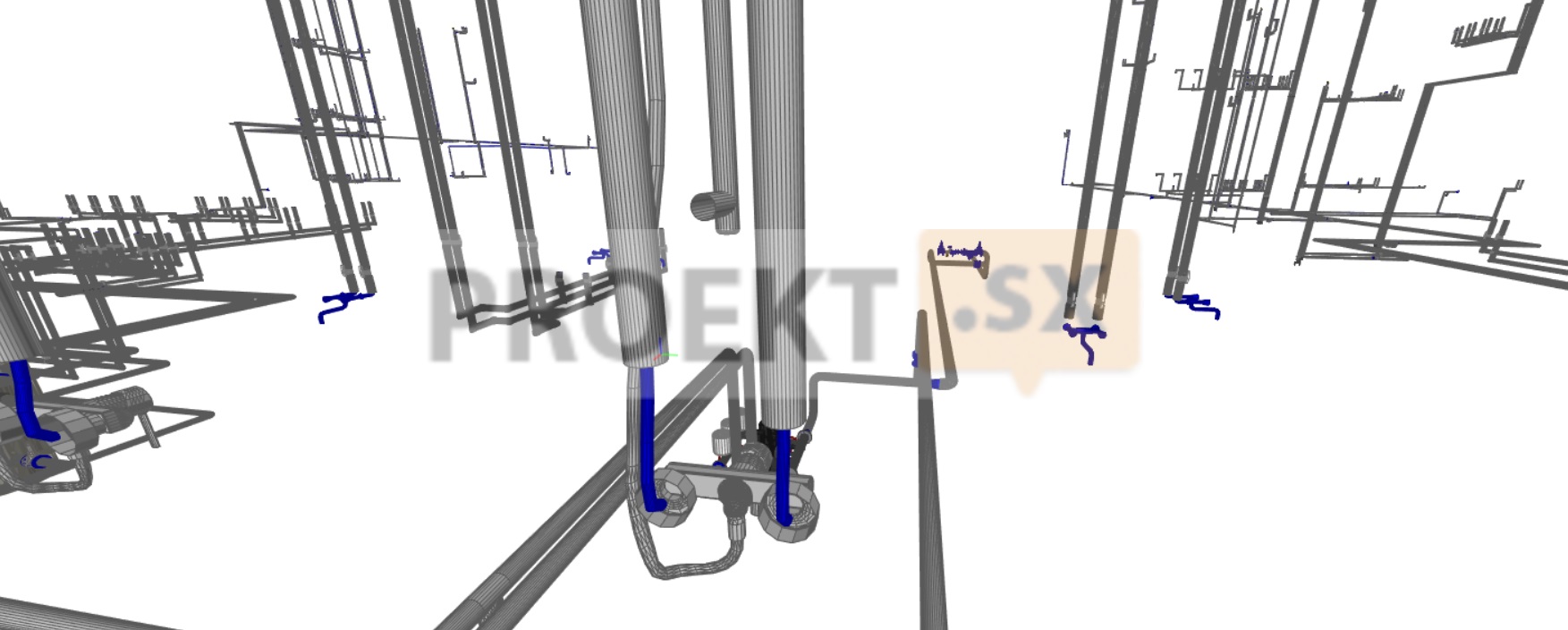

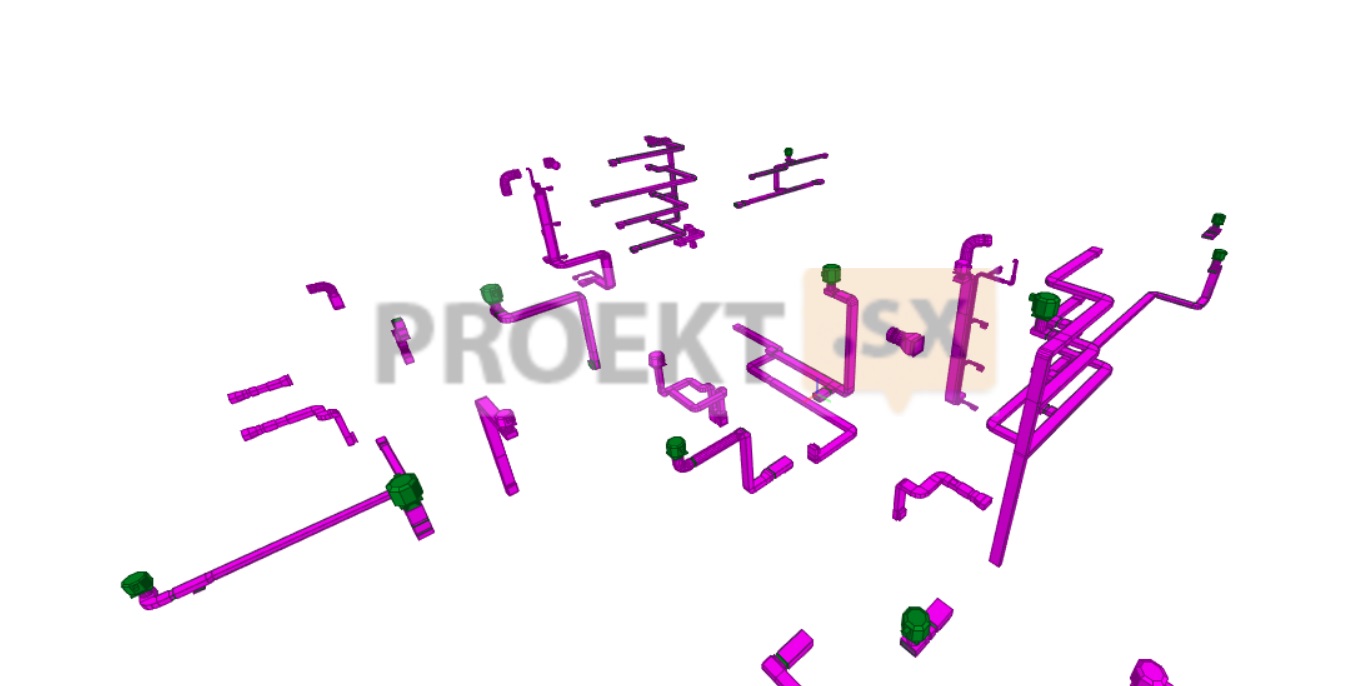

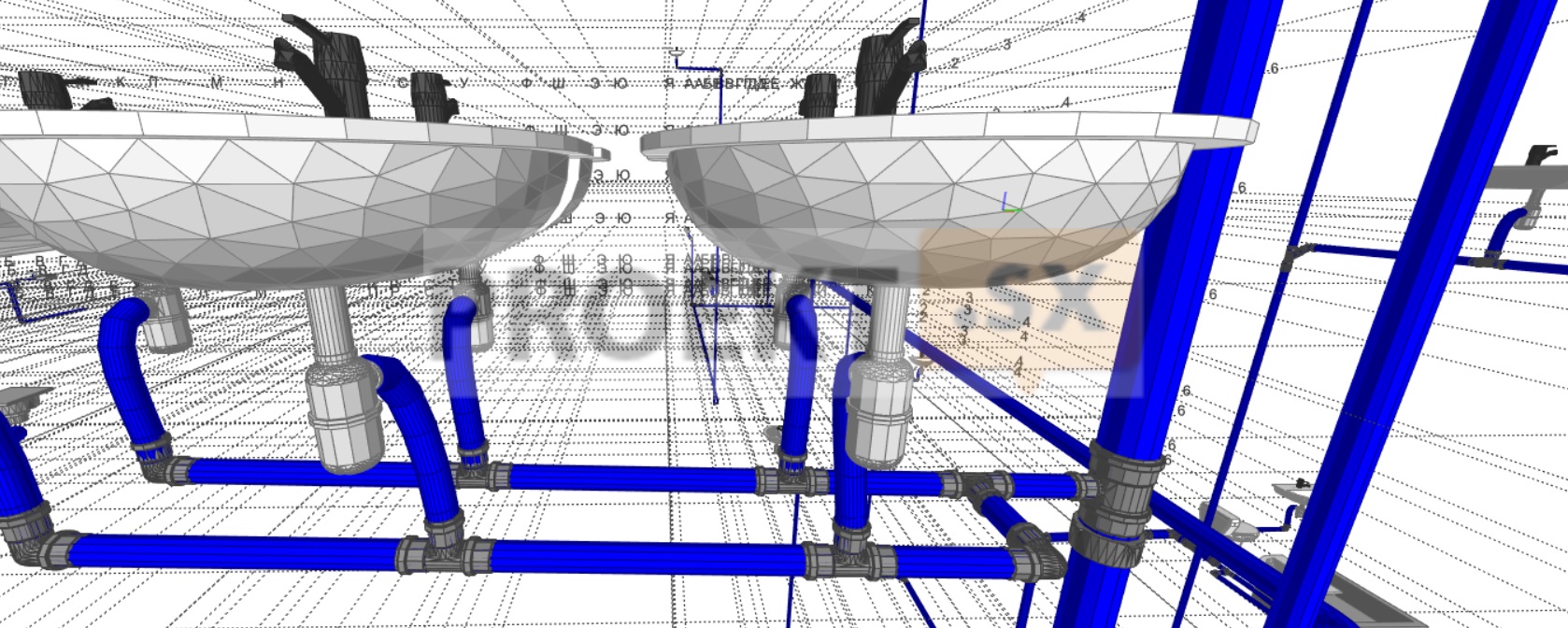

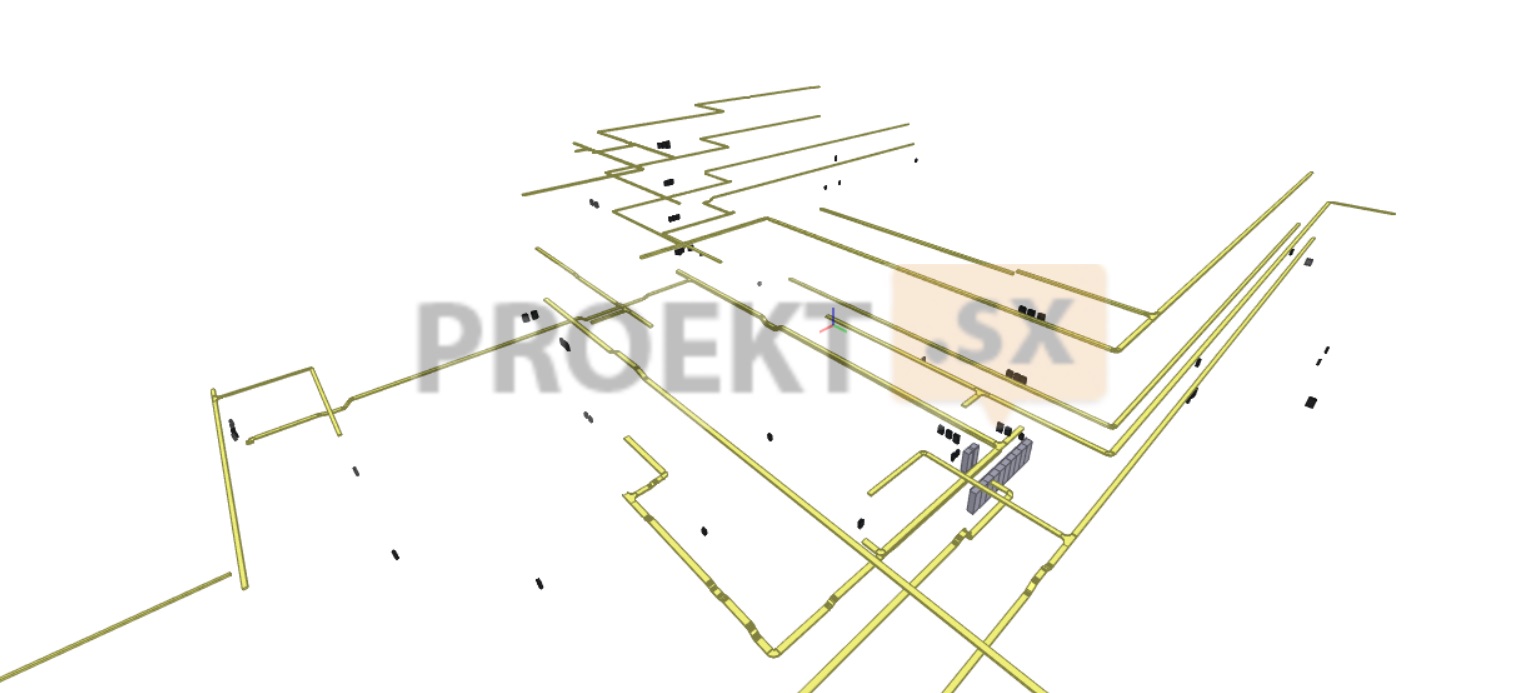

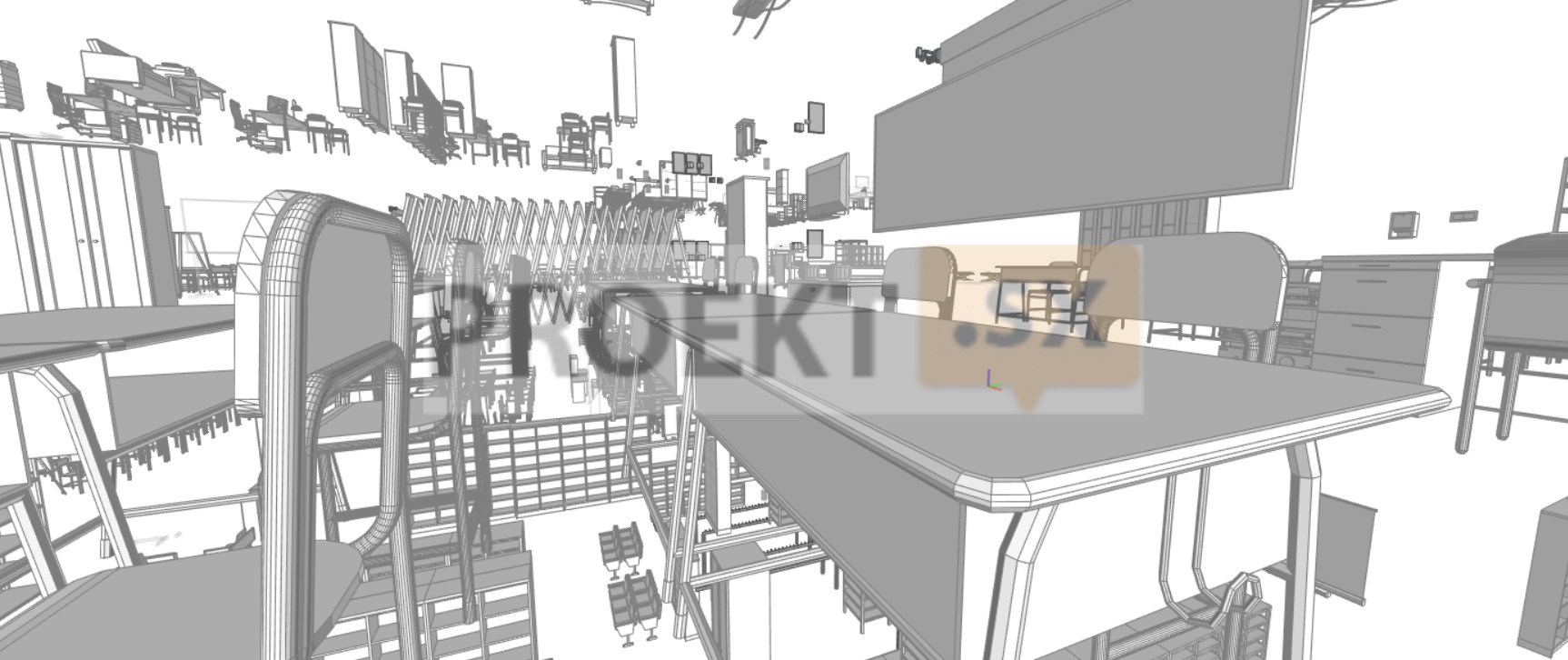

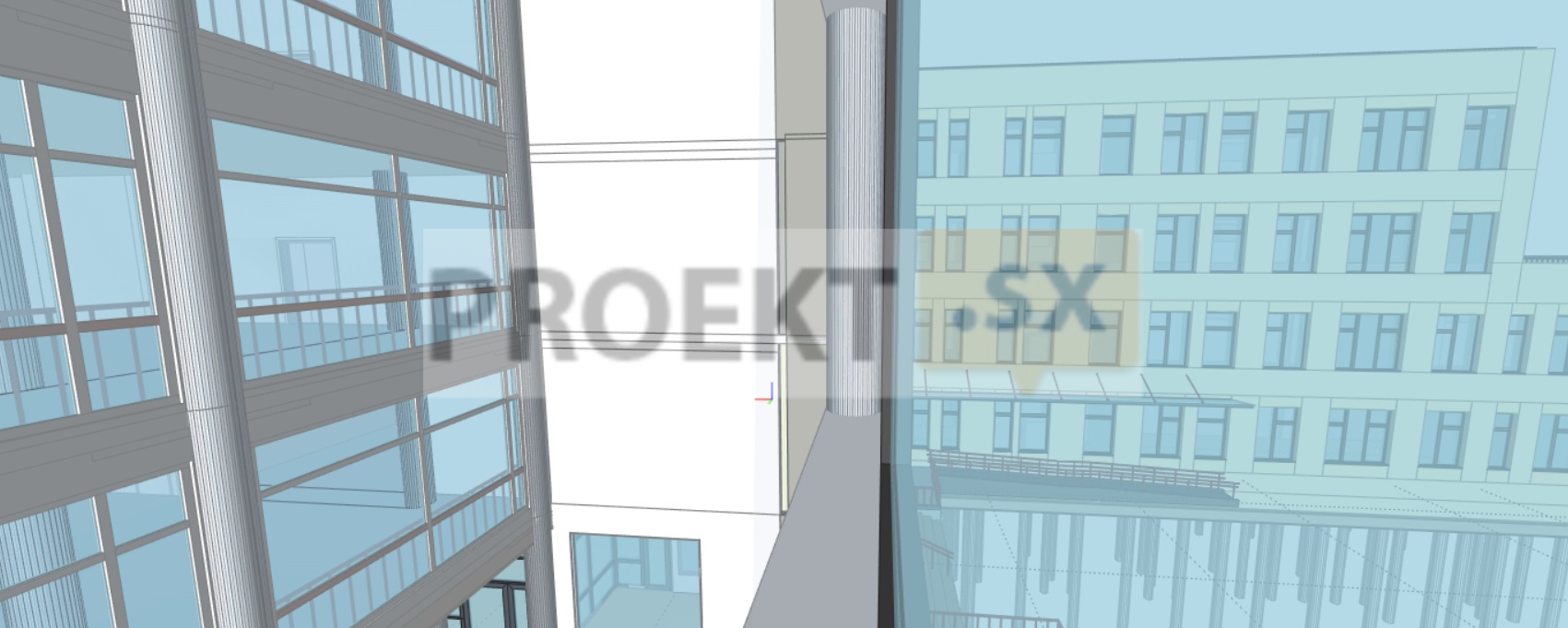

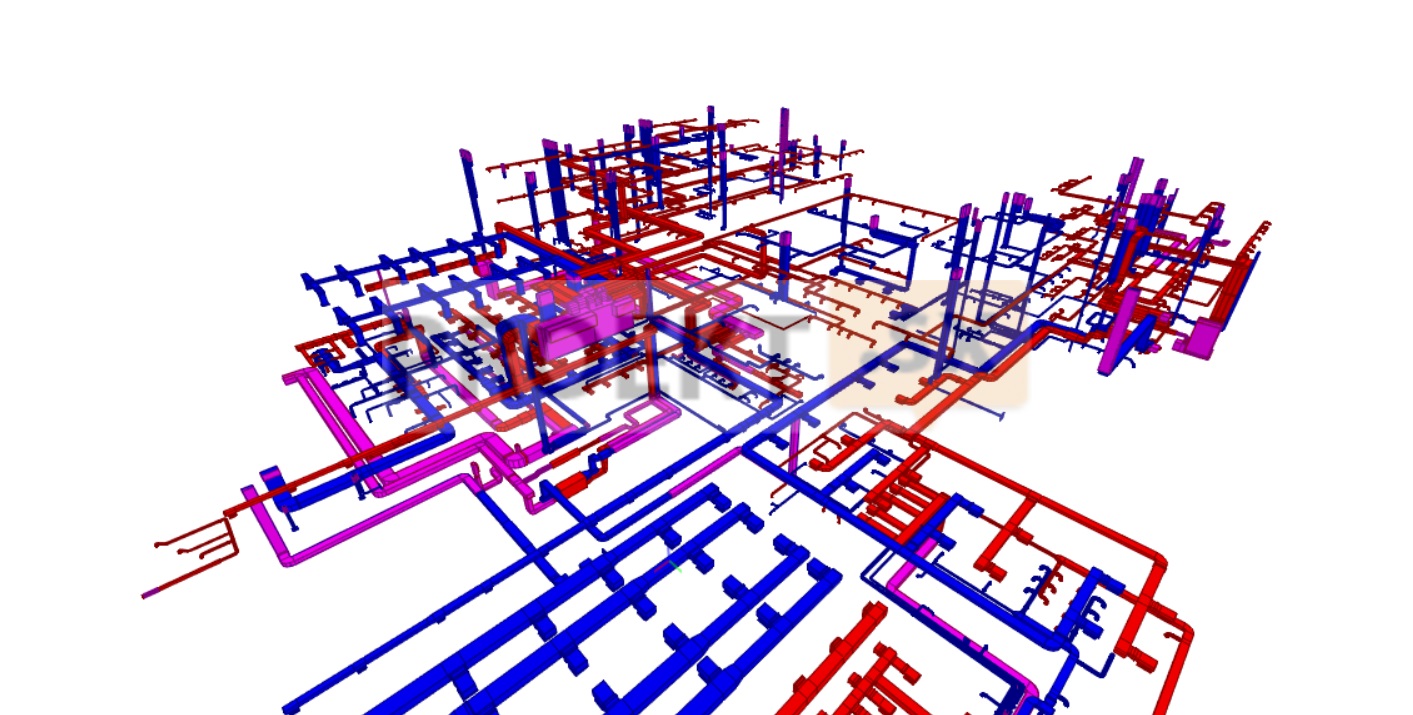

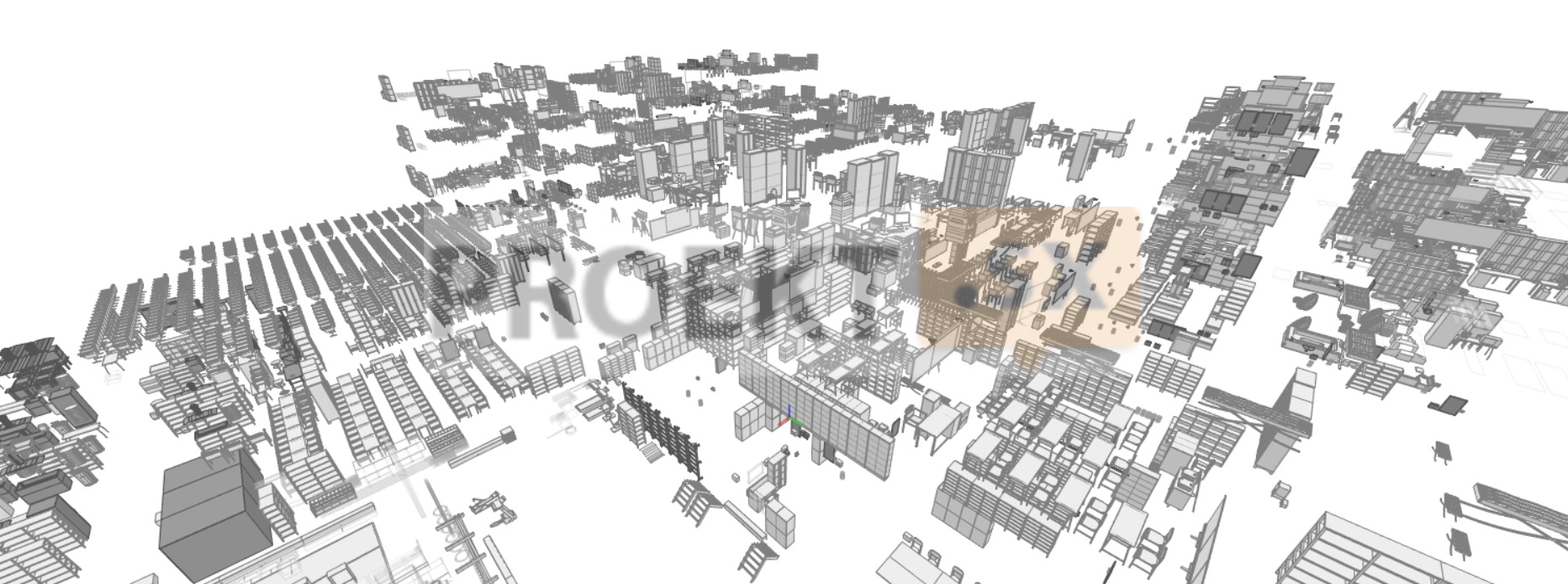

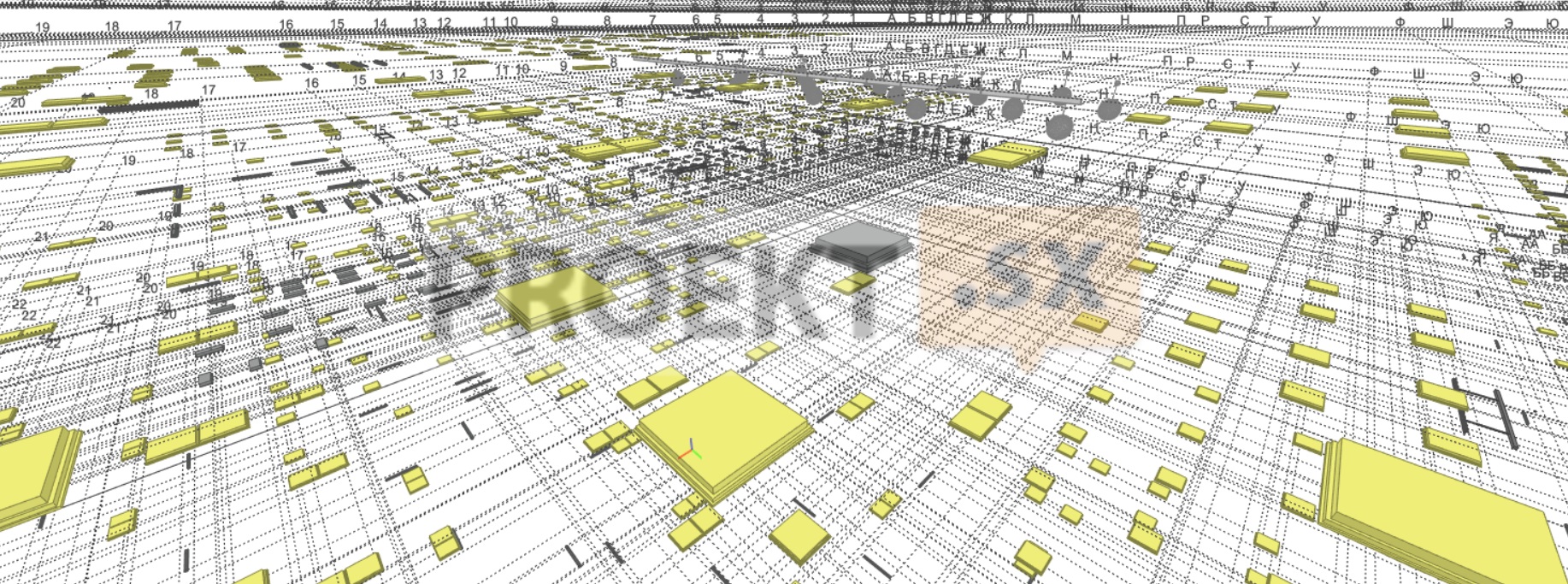

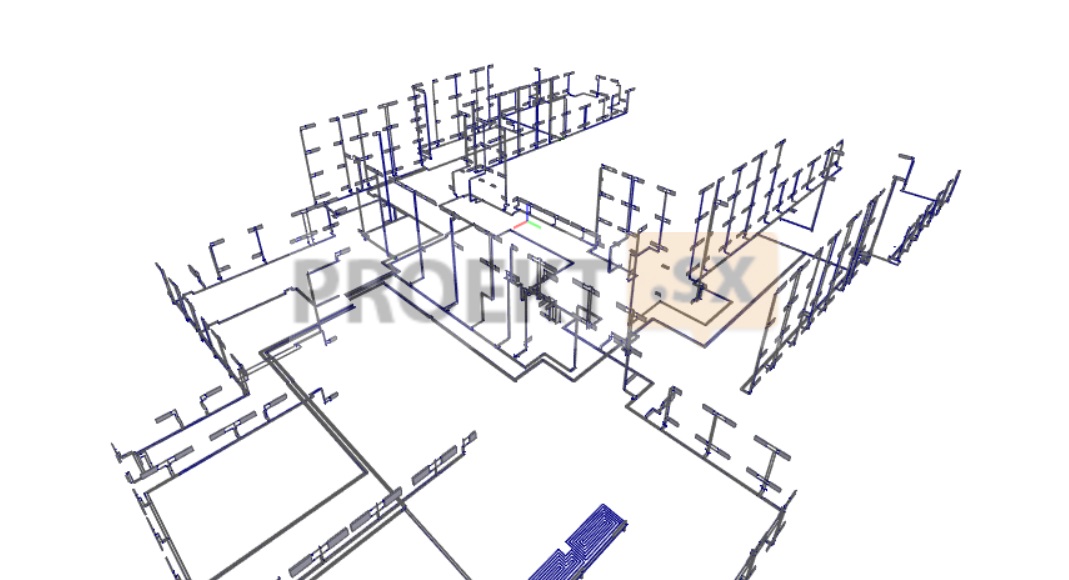

Проект школы на 825 мест выполнен с применением программного комплекса Revit. Цифровая информационная модель разбиваеться на несколько моделей (подмоделей), ввиду особенностей объема файлов. Все подмодели модели проекта школы в Revit обеспечивают гарантированный сбор их в единый корпус ОКС по разделу. BIM-модель здания школы на 825 мест стадии подготовки "Рабочая документация" имеет уровень проработки LOD 500.
Краткая характеристика объекта строительства.

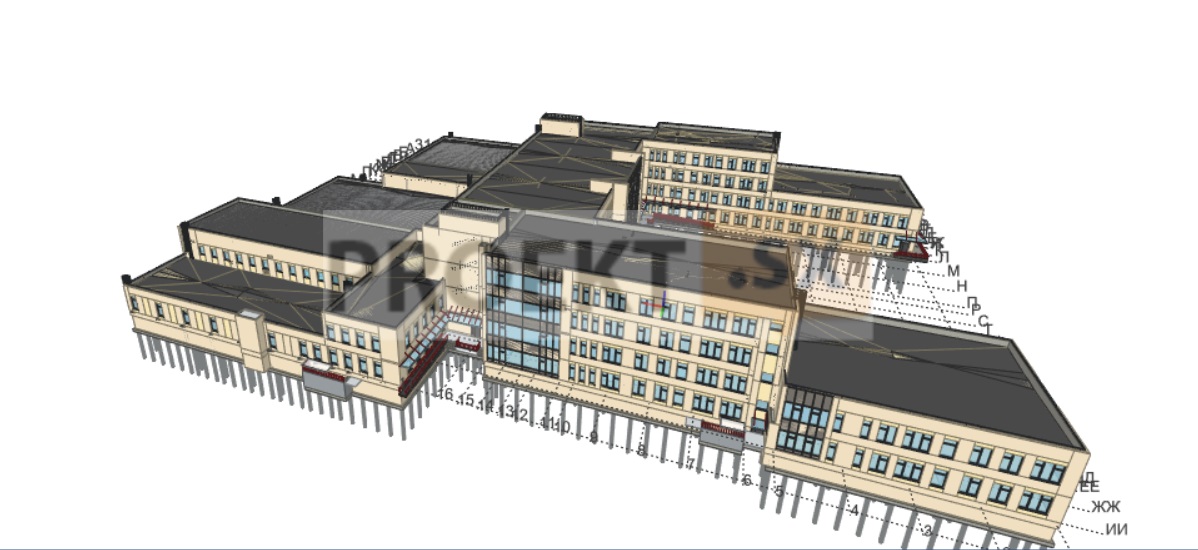

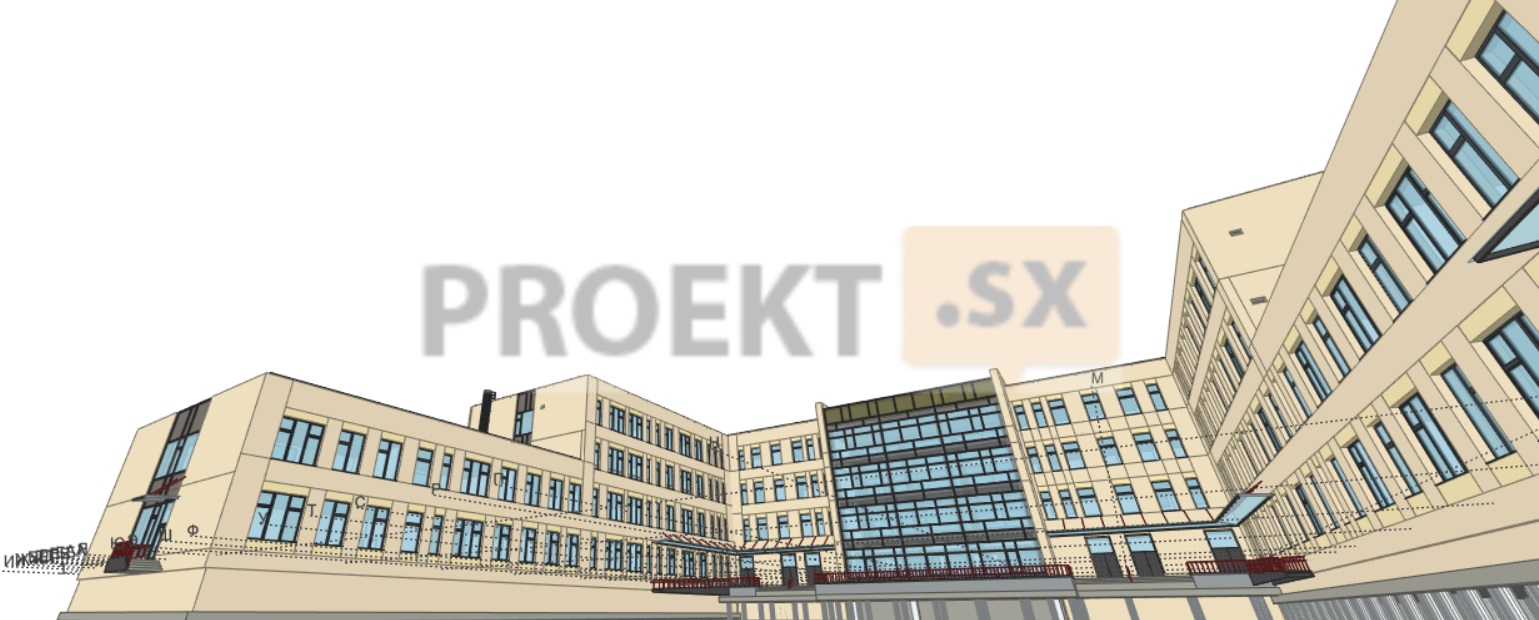

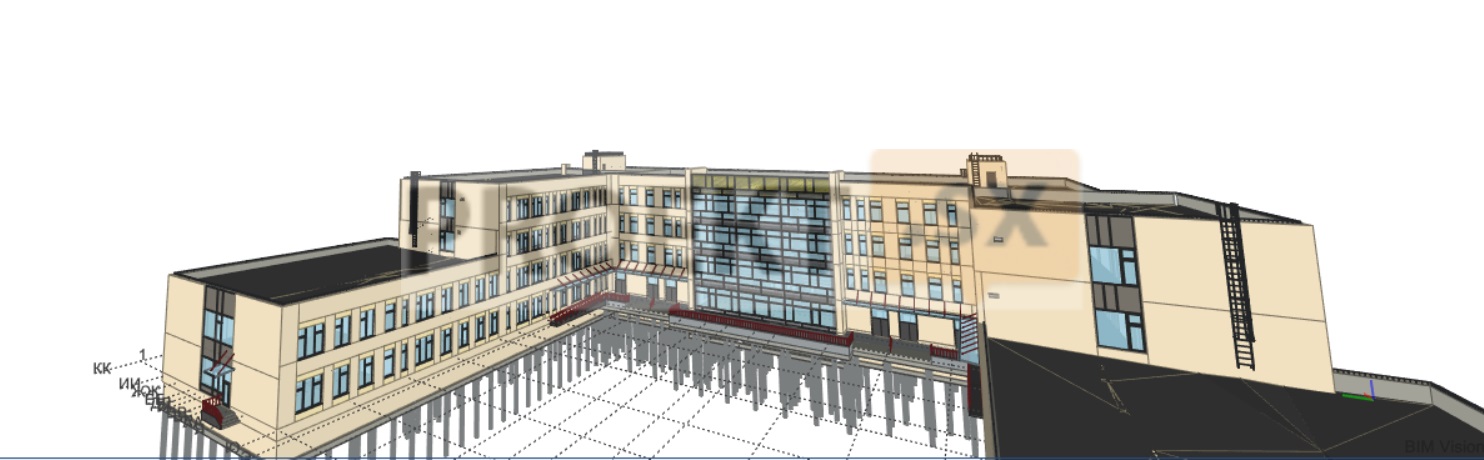

Проектируемое здание является государственной образовательной организацией (ОО) на 825 учащихся, в состав которого входят 33 класса (3:3:3). Имеет сложную форму с ярко выраженной входной группой, состоящее из нескольких компоновочных блоков: учебные классы, спортивные залы, два бассейна для различных возрастных групп, актовый зал, столовая, библиотека. Запроектированное здание общеобразовательной школы отдельно стоящее, сложное в плане, общим размером в крайних осях 133,25х95,30 м. Высота здания от поверхности земли до верха парапета четырёхэтажного объёма - 19,48 м, до верха парапета надстроек на кровле - 22,05 м. Высота надземных этажей в чистоте составляет 3,6 м, подвала – 3,4 м В подвальном этаже расположены технические и вспомогательные помещения для обслуживания здания. На 1 этаже расположены: входная группа, блок начальной школы, учебный блок средней и старшей школы, столовая с обеденным залом, кухня, блок спортивных залов с раздевальными и душевыми, и блок бассейнов с чашами 25х11 (м) и 10х6 (м) с раздевальными и душевыми. На 2 этаже расположены: учебный блок начальной школы, учебный блок средней и старшей школы, актовый зал с прилегающими помещениями и эстрадой. На 3 этаже расположены: учебный блок начальной школы, учебный блок средней и старшей школы. На 4 этаже расположены: административные помещения, кружковые, учебные классы средней и старшей школы. Основные характеристики здания: категория сложности – 2б; уровень ответственности - нормальный; - класс сооружения - КС-2; класс сооружения по условиям эксплуатации – I; - степень огнестойкости - I; класс конструктивной пожарной опасности – С0; - класс функциональной пожарной опасности - Ф4.1.
