Архитектурные решения.

Здание общеобразовательной школы на 33 класса (825 учащихся) с двумя плавательными бассейнами 25х11м и 10х6м круглогодичного использования запроектировано в соответствии с заданием на проектирование

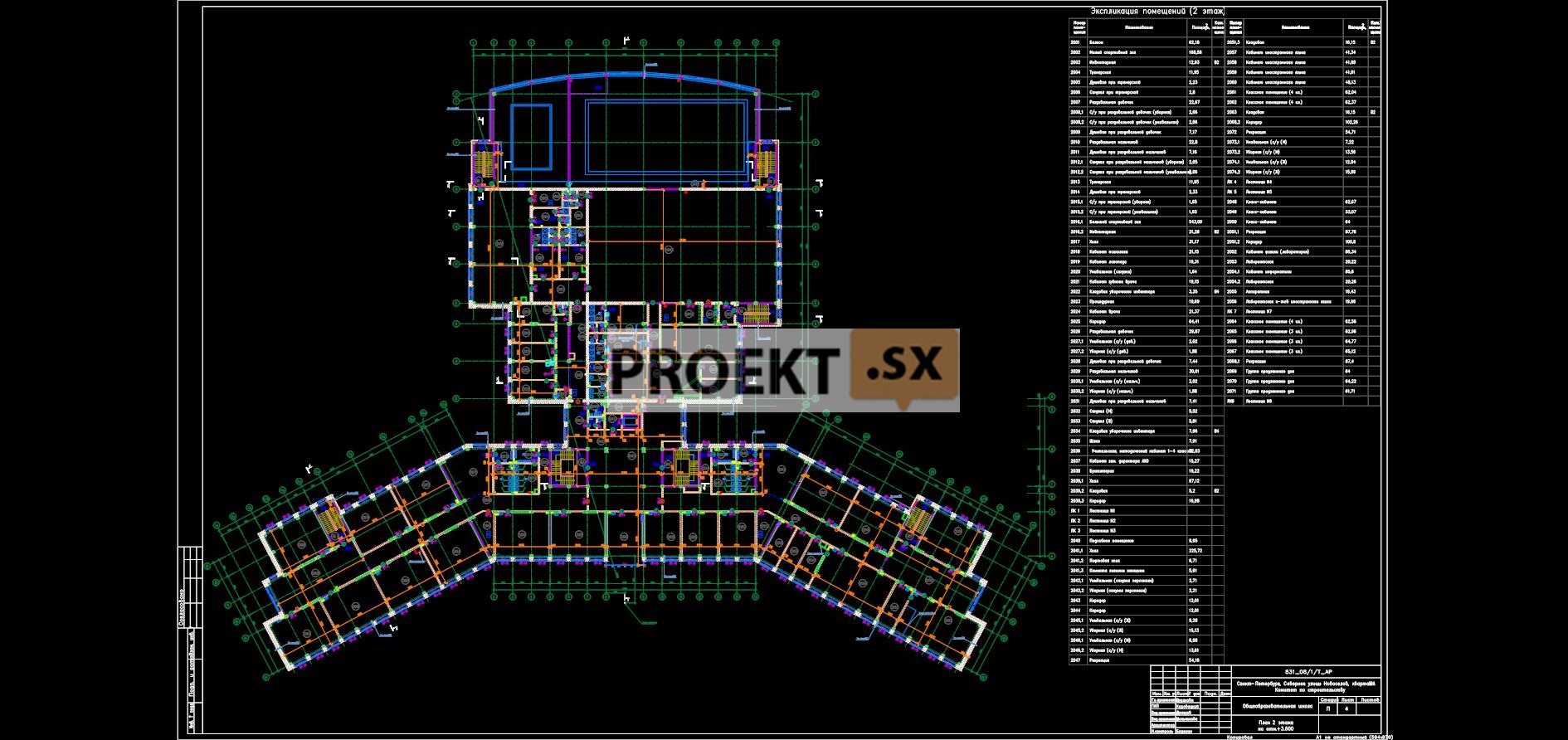

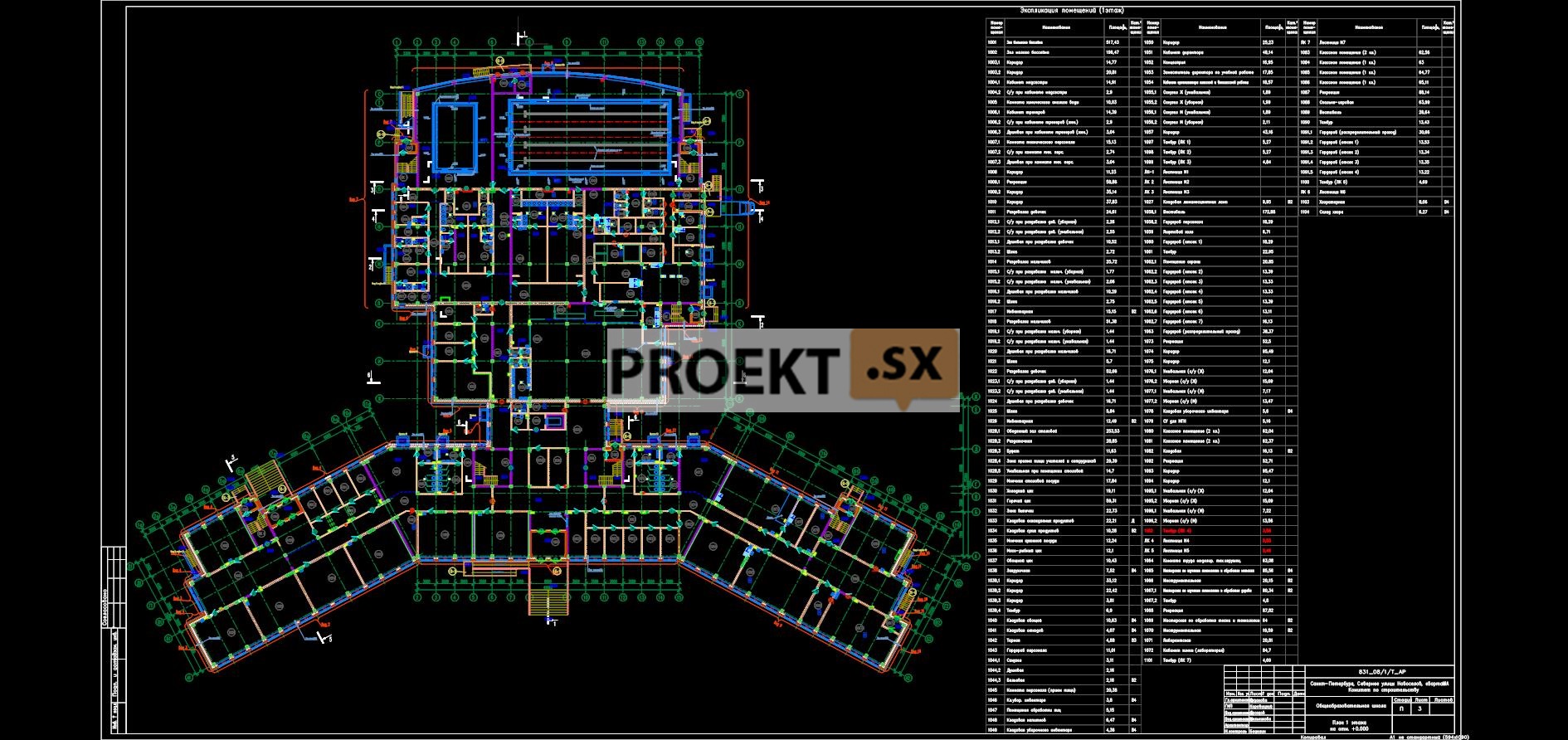

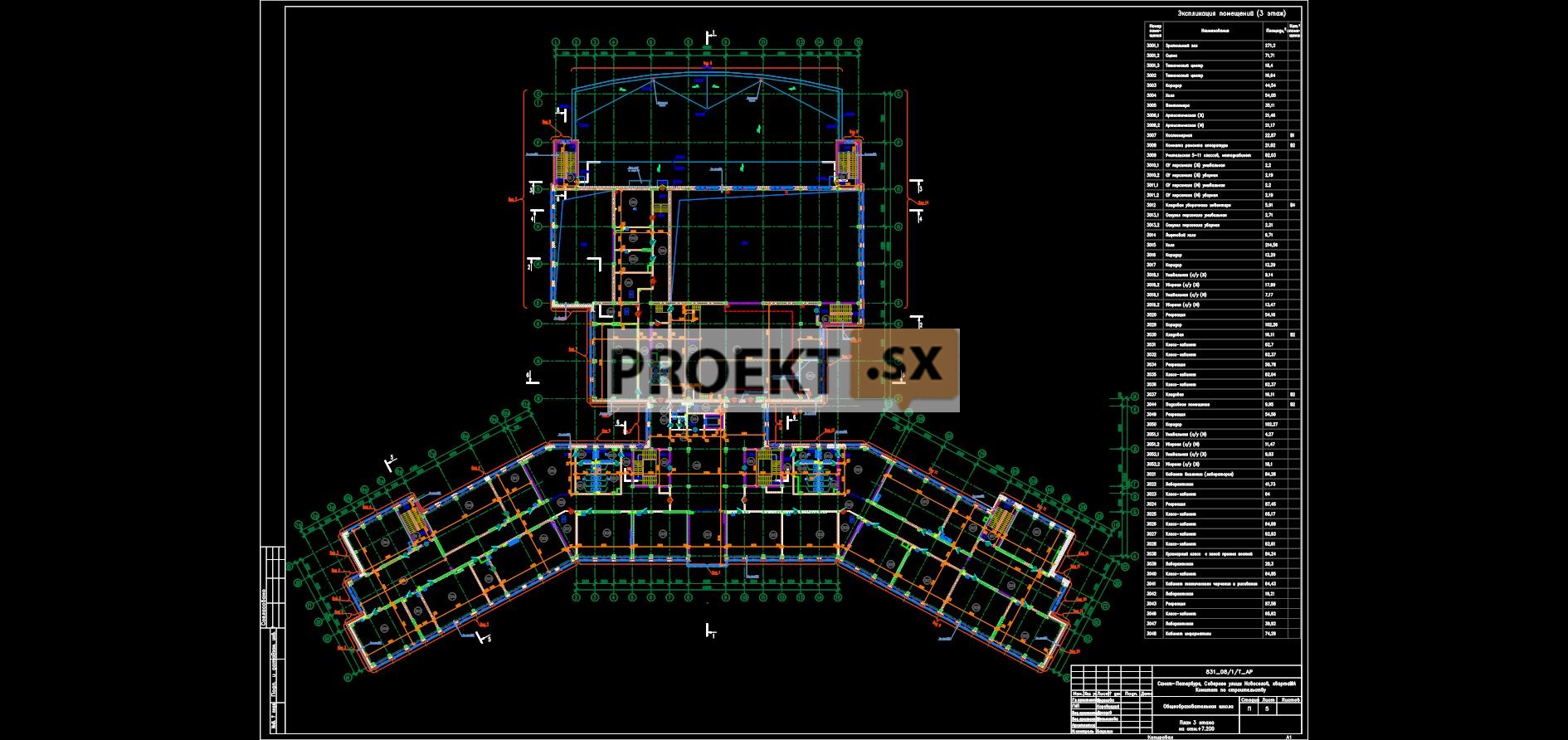

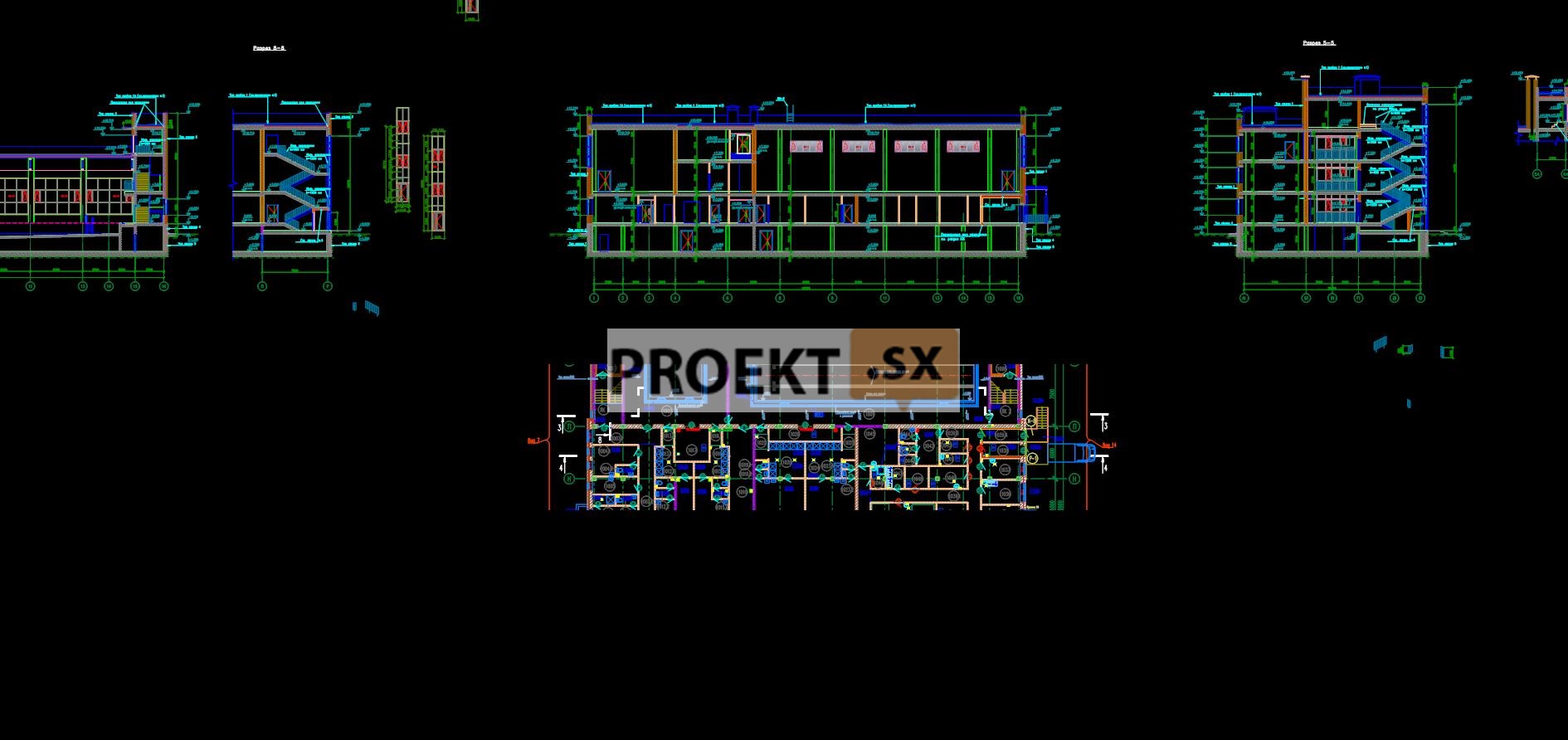

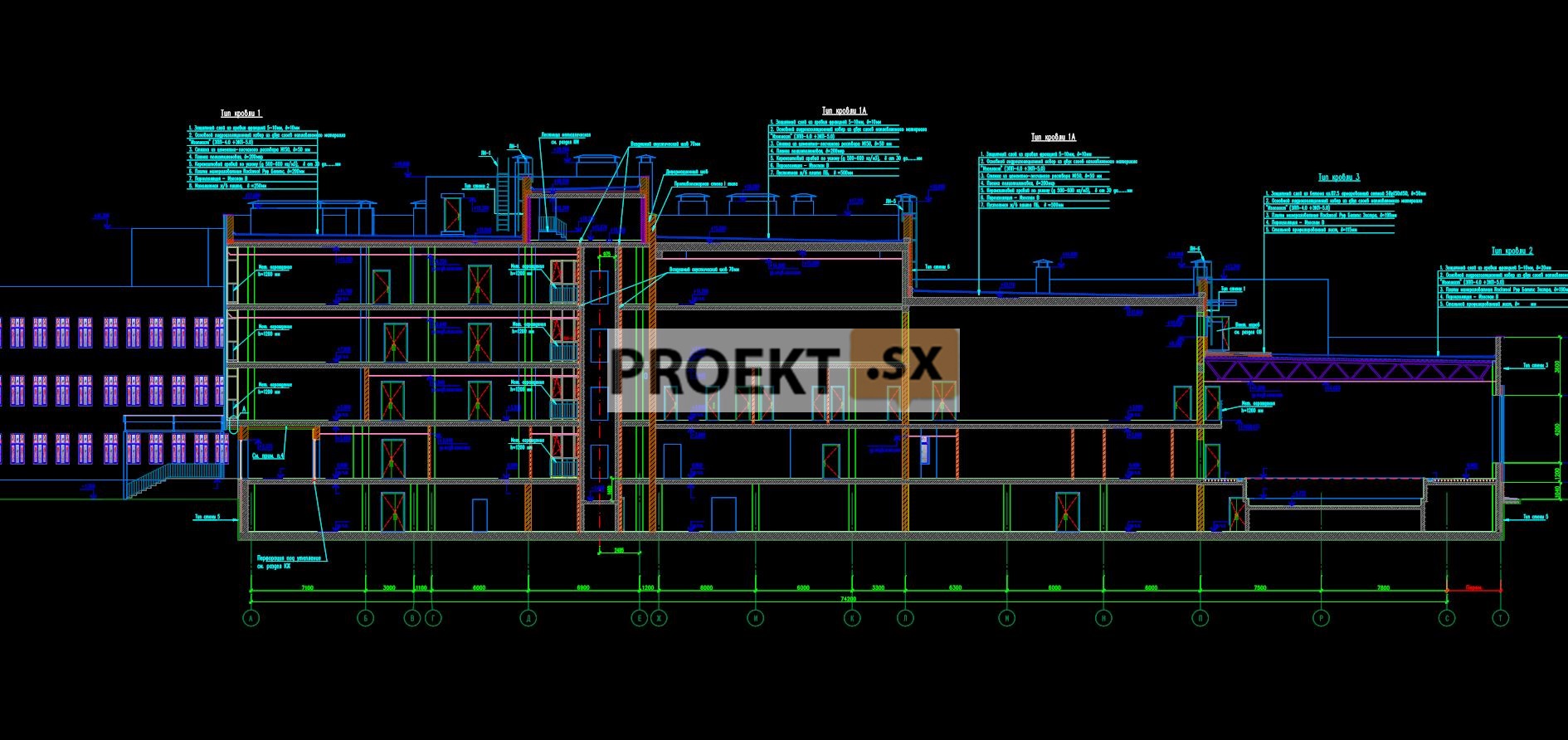

Здание – 4-хэтажное, с подвалом. Высота основных этажей от пола до пола - 3,9м, подвального - 3.0м, техподполья – 1.8м. Этажность здания обусловлена стесненностью участка. Степень огнестойкости здания –II. Уровень ответственности здания – II. Класс конструктивной пожарной опасности здания – С0. Класс функциональной пожарной опасности – Ф 4.1. Класс пожарной опасности строительных конструкций – К 0. Здание сложной конфигурации в плане, поделено в средней части на два пожарных отсека брандмауэром. Один отсек – 4-х этажный протяженный объем учебной группы помещений: с классными помещениями, лабораториями, кабинетами, рекреациями, кружковыми помещениями и мастерскими, библиотечным центром. Второй отсек - условно квадратный в плане 2-3-4 этажный объем с общешкольной группой помещений: административными помещениями, спортзалами, бассейнами, актовым залом, пищеблоком и сопутствующими им помещениями. Залы бассейнов, спортзалы и актовый зал - “двухсветные” помещения. За относительную отметку 0,000 принят уровень пола 1-го этажа, соответствующий абсолютной высотной отметке - 10.12. Общая высота здания от уровня земли - 20.910 м. Максимальные габариты в плане –117,8 х 96,1м. Технико-экономические показатели:

Проектом предусматривается:

• Фундаменты – сваи забивные сборные железобетонные, ростверк – монолитный железобетонный ленточного типа;
• Наружные стены выполнить из глиняного кирпича толщиной 380мм (внутри помещений глиняного полнотелого кирпича марки КОРПо 1НФ/125/2,0/25 толщиной 120мм, затем пустотелого марки КОРПу 1НФ/100/1.2/25 толщиной 250мм), с утеплением минераловатными плитами «Rockwool» марки Кавити Баттс толщиной 80мм и отделкой облицовочным кирпичом марки КОЛПо 1НФ/100/2,0/50 толщиной 120мм. Внутренние стены - из глиняного пустотелого кирпича марки КОРПу 1НФ/100/1.2/25 толщиной 250мм, противопожарная стена, разделяющая пожарные отсеки - из глиняного полнотелого кирпича марки КОРПо 1НФ/125/2,0/25 толщиной 380мм, монолитные ж/б диафрагмы толщиной 200мм. Для вентканалов, вентшахт и шахты лифта также применять глиняный полнотелый кирпич марки КОРПо 1НФ/125/2,0/25 по ГОСТ 530-2007. Внутреннюю поверхность стен оштукатурить.
• Перегородки из глиняного пустотелого марки КОРПу 1НФ/100/1.2/25 толщиной 120мм, во влажных помещениях из глиняного полнотелого кирпича марки КОРПо 1НФ/100/2,0/25 толщиной 120мм. Все поверхности перегородок оштукатурить.
• Колонны – монолитные ж/б размерами в плане 400х400мм, 300х300мм.
• Междуэтажные перекрытия выполнить из монолитного ж/б толщиной 250мм.
• Кровля – совмещенная плоская по монолитной железобетонной плите толщиной 200мм, в зоне спортивного и актового залов – по сборной железобетонной плите толщиной 500 мм марки ПБ с внутренним водостоком и защитным слоем из гравия по ГОСТ 8268-74* толщиной 10мм на горячей мастике. Гидроизоляционный ковер из двух слоев: ЭКП-5.0+ЭПП-4.0 - наплавляемого битумнополимерного материала «Изопласт» (ТУ 5774-005-05766480-2002) производства Завода гидроизоляционных материалов «Изофлекс» по стяжке из цементно-песчаного раствора марки М150 толщиной 50мм, армированной металлической сварной сеткой 5 Вр с размерами ячеек 150х150 мм. В качестве уклонообразующего слоя запроектирован слой керамзитового гравия объемным весом 500 кг/м3 толщиной от 30мм. Утепление кровли – минераловатные плиты «Rockwool» Руф Баттс общей толщиной 200мм. Плиты класть в два слоя, швы выполнять «в разбежку». Пароизоляция по железобетонной монолитной плите покрытия – «Изоспан В» производства группы компаний «Гекса».
• Покрытие в зоне бассейна – металлический профнастил по прогонам по стальным фермам, прокатные балки, предусмотрена огнезащита металлических конструкций для обеспечения требуемого предела огнестойкости. Кровля - совмещенная плоская по металлическим листам профнастила с внутренним водостоком и защитным слоем из гравия по ГОСТ 8268-74* толщиной 20мм на горячей мастике. Гидроизоляционный ковер из двух слоев: ЭКП-5.0+ЭПП-4.0 - наплавляемого битумнополимерного материала «Изопласт» (ТУ 5774-005-05766480-2002) производства Завода гидроизоляционных материалов «Изофлекс» по минераловатным плитам «Rockwool» Руф Баттс Экстра общей толщиной 190мм. Плиты класть в два слоя, швы выполнять «в разбежку». Пароизоляция по профнастилу покрытия – «Изоспан В» производства группы компаний «Гекса». В зоне устройства эксплуатируемой кровли (путь эвакуации с балкона спортивного зала) защитный слой гравия заменить на защитный слой из бетона марки В7.5 толщиной 50мм, армированный сеткой 5Вр с размерами ячеек 150х150 мм. Крепление плит утеплителя – приклейка горячим битумом.
• По периметру кровли – парапет высотой 1,2м с покрытием кровельной сталью. Плоские участки кровли с высотой парапета менее 1,2м выполнить с крышным ограждением высотой 0,6м по ГОСТ 25772-83. Выходы на кровлю из четырех лестниц через дверные проемы. На перепадах высот более 1м - пожарные вертикальные лестницы.
• Число эвакуационных лестниц – 6 шт.
• Крыльца монолитные ж/б с козырьками из металлических консолей и покрытием из ячеистого поликарбоната, лестницы входов оборудованы ограждениями с перилами. Все наружные металлические элементы окрасить пентафталевой эмалью ПФ115 6465-76* по грунту ПФ 0142 (ТУ 6-10-1698-78).
• Пандусы для инвалидов с уклоном 1:12,5, оборудованные ограждениями с перилами на высоте 750 и 900мм с ограничительным бортиком высотой 50мм расположены на главном входе и входе в начальную школу. Пандусы выполнены из монолитного ж/бетона.
• Здание школы оборудовано 2 пассажирскими лифтами, грузоподъемностью 630кг и 1000кг Щербинского лифтового завода с внутренними размерами кабины 2100Х1080 мм, с дверями шириной 900мм (посадка осуществляется с отметки 1-го этажа)
• Бассейн с размерами чаш 25х11 и 10х6 с сопутствующими помещениями в соответствии с гигиеническими требованиями СанПиН 2.1.2.568. См. «Водоподготовка бассейна» данного проекта.
• Остекление здания проектируется двух типов: витражное из алюминиевых профилей и оконными блоками из металлопластиковых профилей.
• Заполнение оконных проемов выполнить металлопластиковыми окнами из ПВХ профилей с двухкамерными стеклопакетами. Открывание окон предусмотреть поворотно-откидное с функцией «микропроветривания».
• Витражное остекление предусмотрено в лестничных клетках, в рекреациях, спортивных залах и в зрительном зале. Заполнение – двухкамерный стеклопакет из прозрачного стекла по ГОСТ 111-2001 с коэффициентом направленного пропускания света не менее ± 0,4.
• Двери наружные из ПВХ профилей, стеклянные для входной группы в составе витражей, металлические для выхода из подвального этажа; внутренние двери – деревянные для всех помещений, кроме технических, для технических помещений, для противопожарных преград, для лифтовых холлов и выходов на кровлю – металлические противопожарные. Наружные двери, двери на лестничные клетки, двери лифтовых холлов, противопожарные двери оборудовать доводчиками заводского изготовления и уплотнением в притворах. Спецификацию заполнения проемов см. на листе АР.
• По периметру участка установить металлическое ограждение высотой 1,6м с воротами и калитками на въезде на территорию школы.

Объемно- пространственное решение

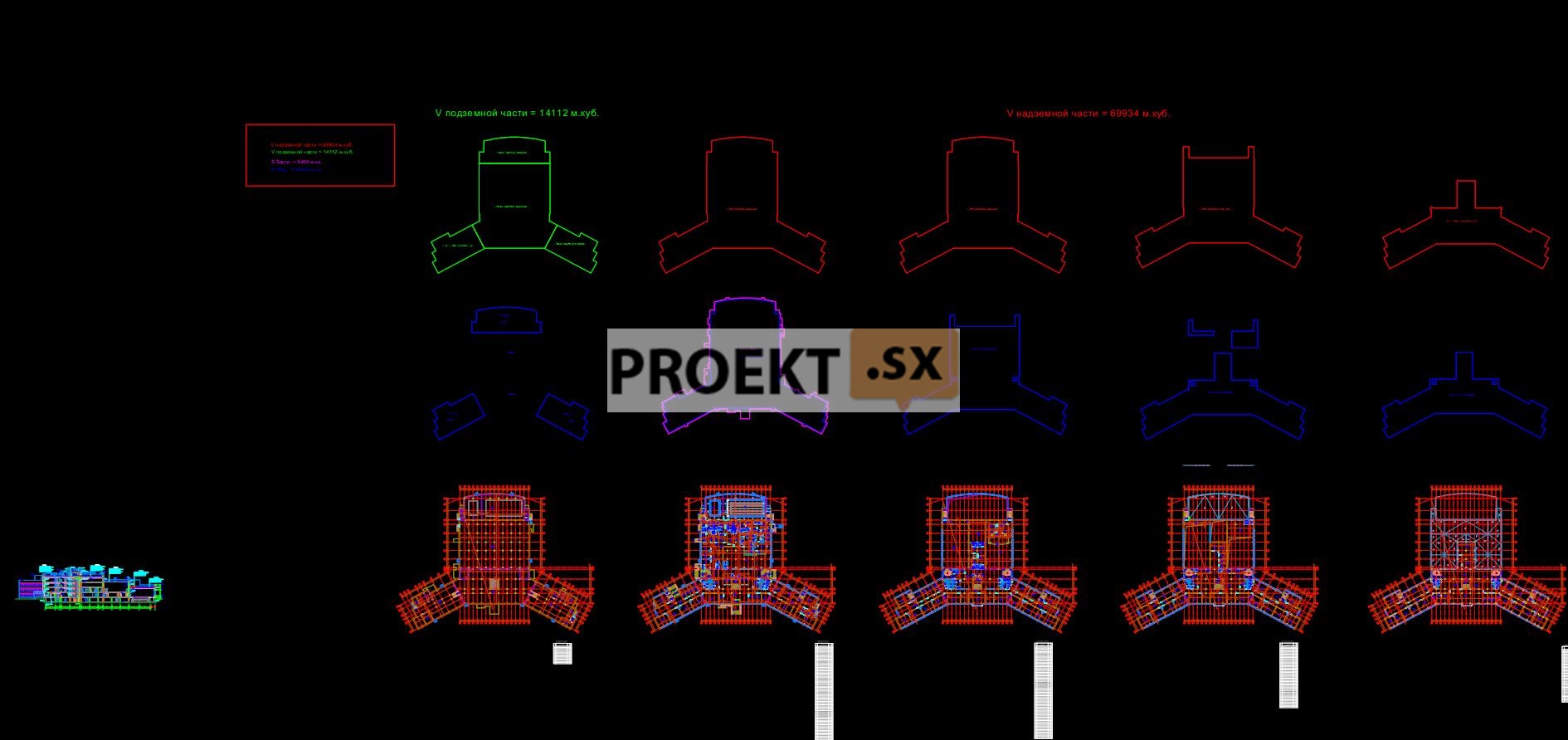

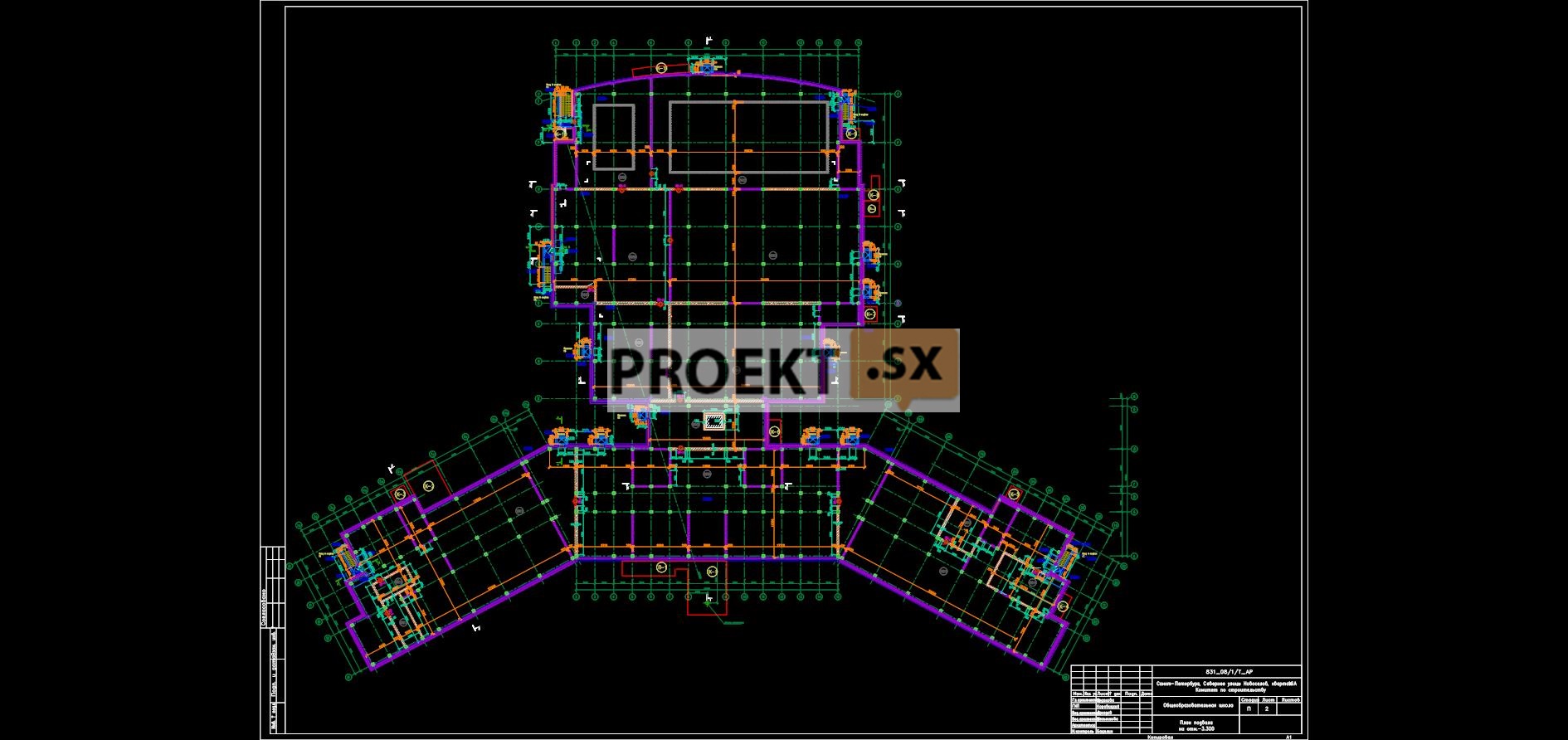

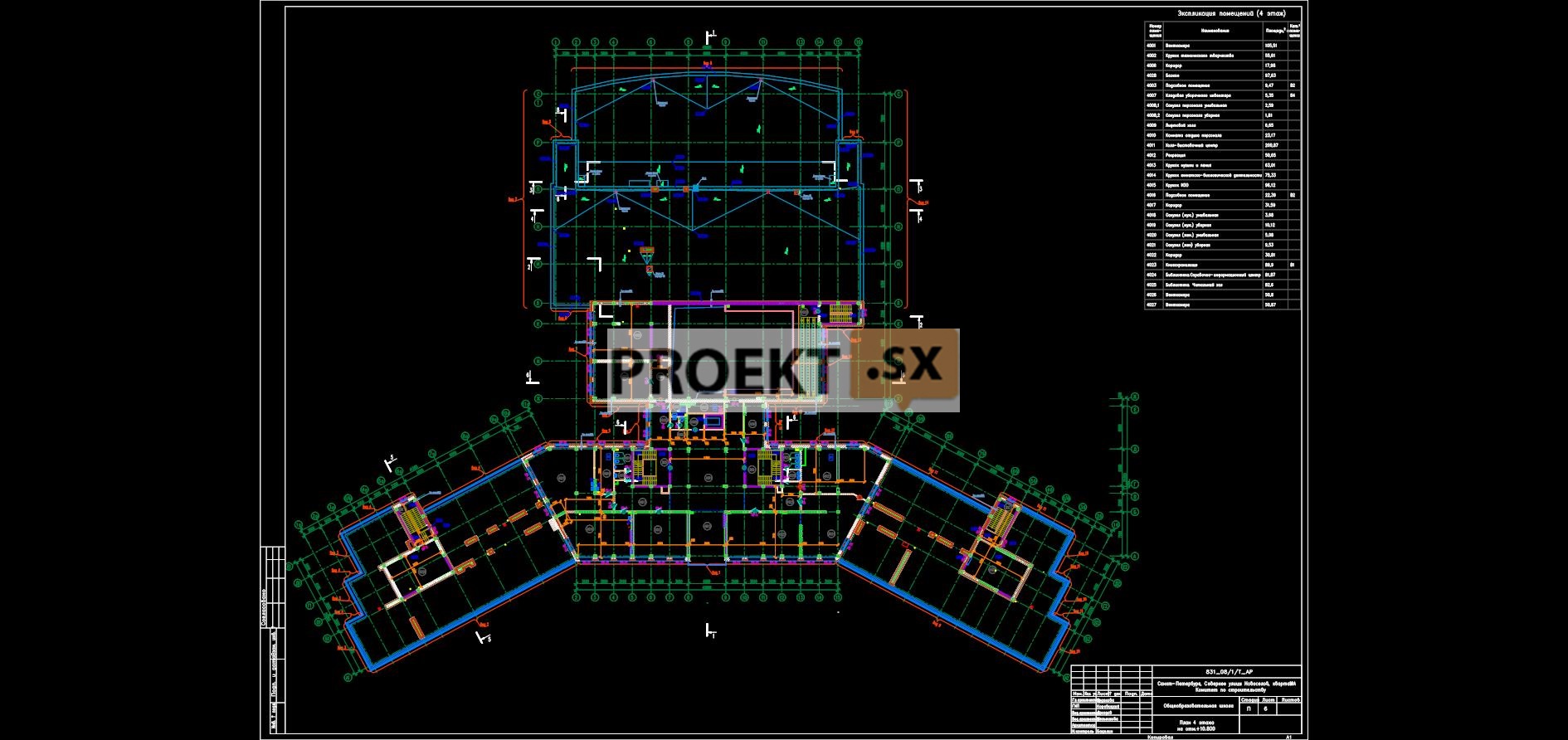

Объемно-пространственное решение здания школы разработано в соответствии с заданием на проектирование. Здание симметрично относительно одной оси. Четкая внутренняя структура – разделения на две группы помещений – учебную и общешкольную – диктует четкое объемное решение: два крупных объема здания, соединенные как бы шарниром холла с размещенным в нем лифтовым узлом. Центральное положение лифтов удобно, функционально доступно для всех помещений. Главный вход в здание школы расположен по оси протяженного объема учебного корпуса, имеющего плавную вогнутость. Архитектурное оформление создает ритмическое нарастание к центру. Интерьер учебного корпуса, несмотря на протяженность (ок.117 метров), благодаря изгибу не производит впечатления бесконечного коридора. Система светлых рекреаций позволяет создать уют для отдыха каждой из ступеней обучающихся. Начальная I ступень обучения, включающая 1-4 классы, имеет обособленный вход со своим вестибюлем и своей гардеробной группой и расположена на 1-2 этажах слева от главного входа; II (с 5 по 9 классы) ступень и III (10-11 классы) ступень занимают 3-й и 4-й этажи учебного корпуса. Классные помещения II ступени выделены в отдельный непроходной для других ступеней отсек. Группа помещений учебных мастерских расположена на первом этаже справа от главного входа. Комплекс библиотеки и кружковых помещений размещены в центральной части учебного корпуса на 4 этаже. Объем общешкольной части сформирован компактно расположенными вдоль оси симметрии обеденным залом, зрительным залом, двумя спортивными – большим и малым, двумя залами большого и малого бассейнов. Каждый из элементов инфраструктуры школы обеспечен всем необходимым набором вспомогательных и производственных помещений.

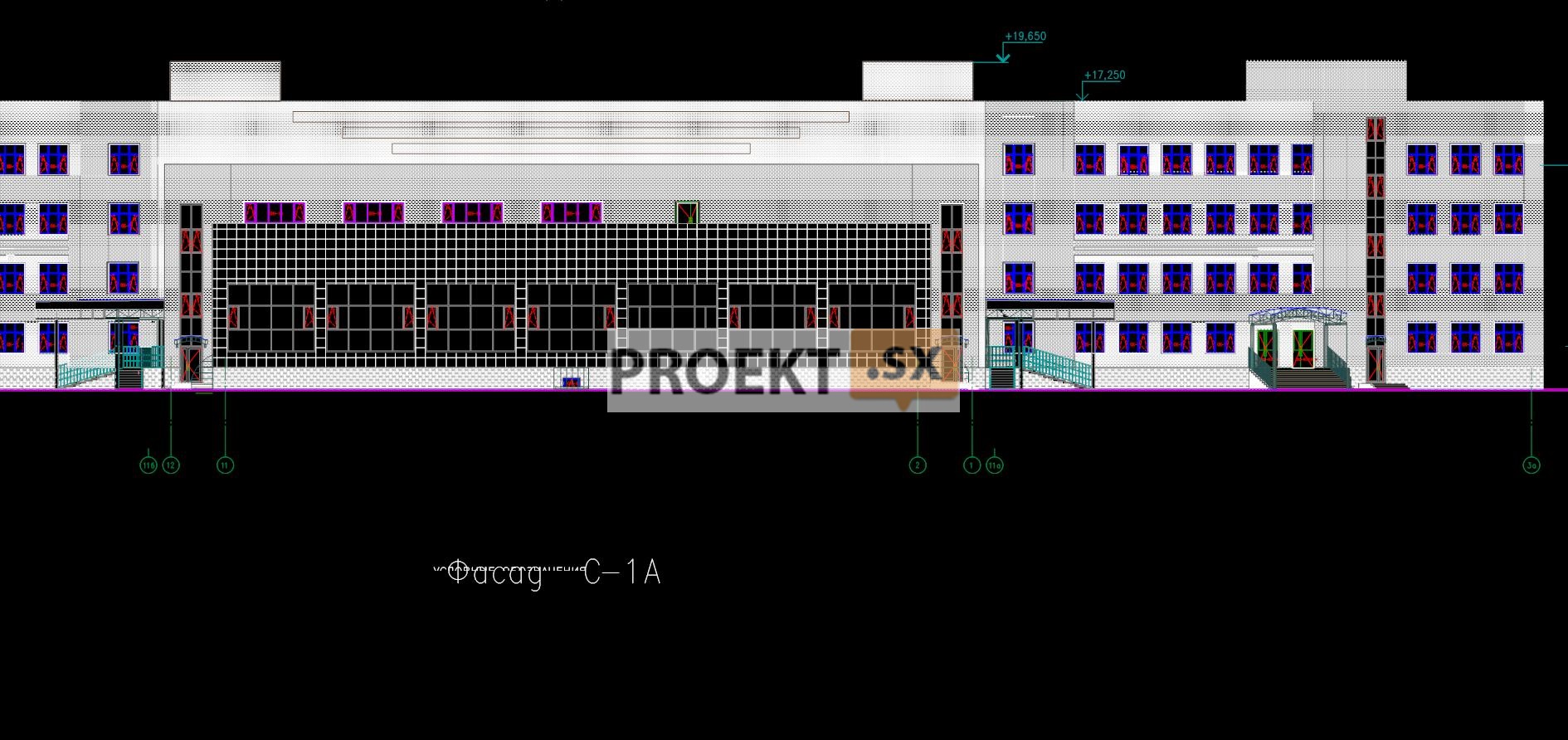

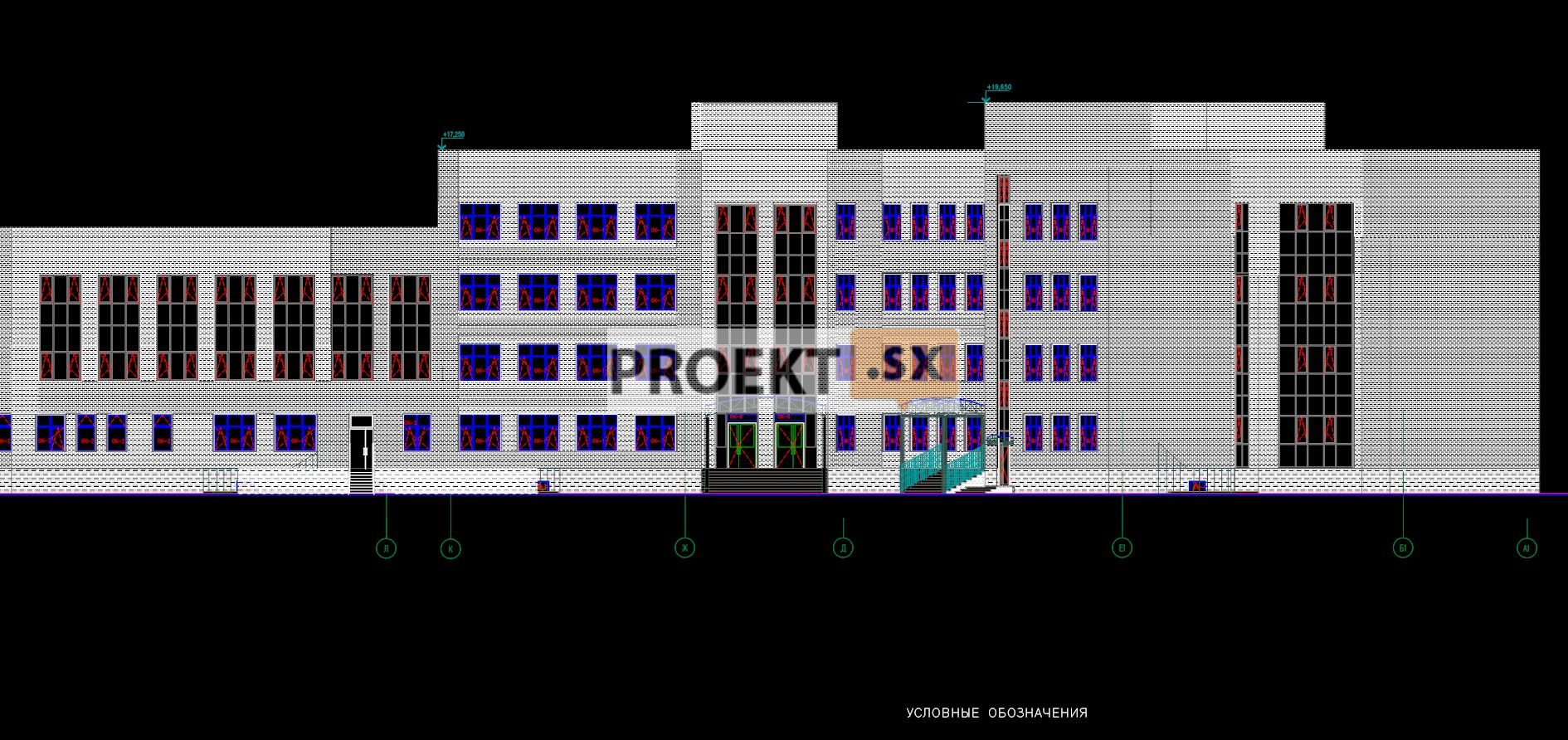

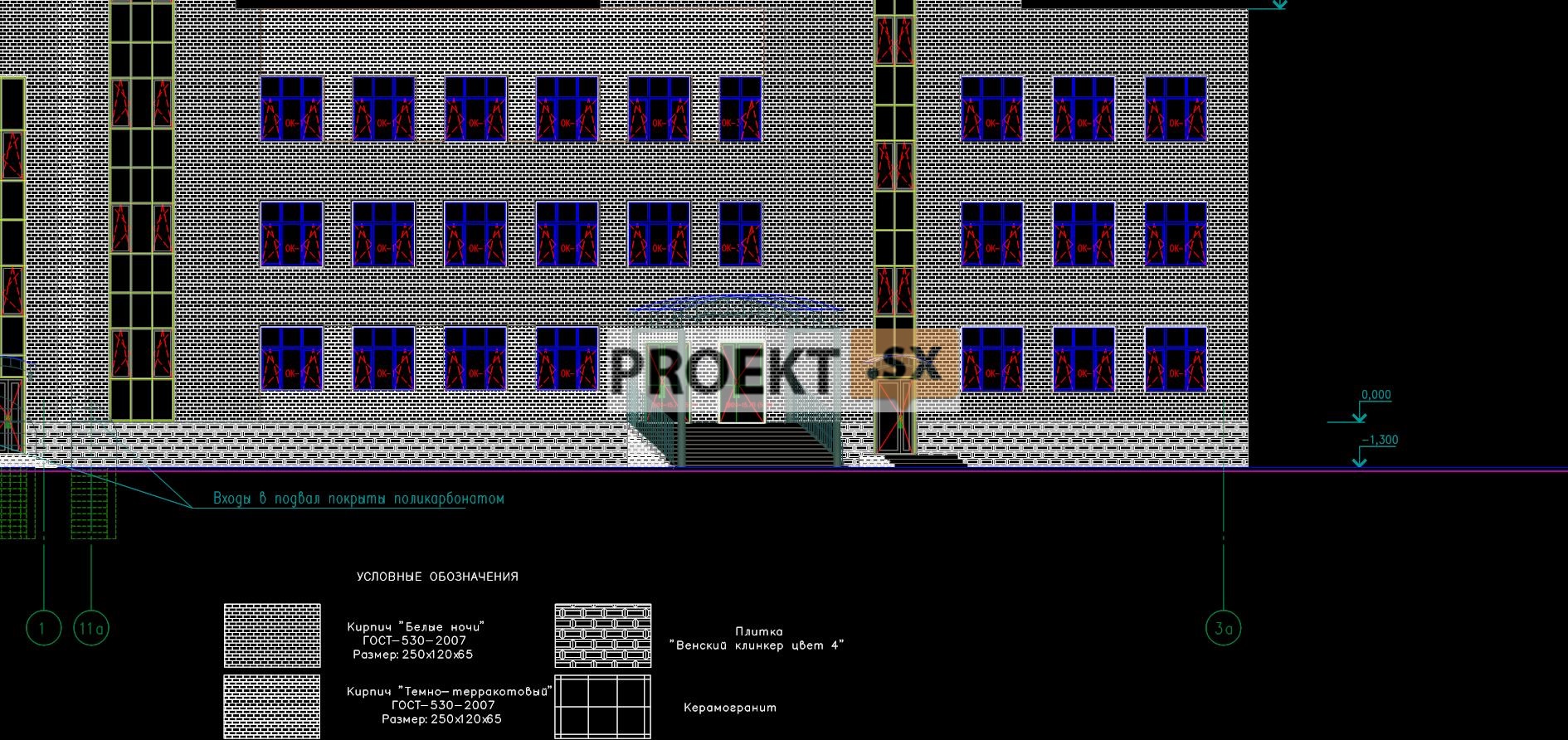

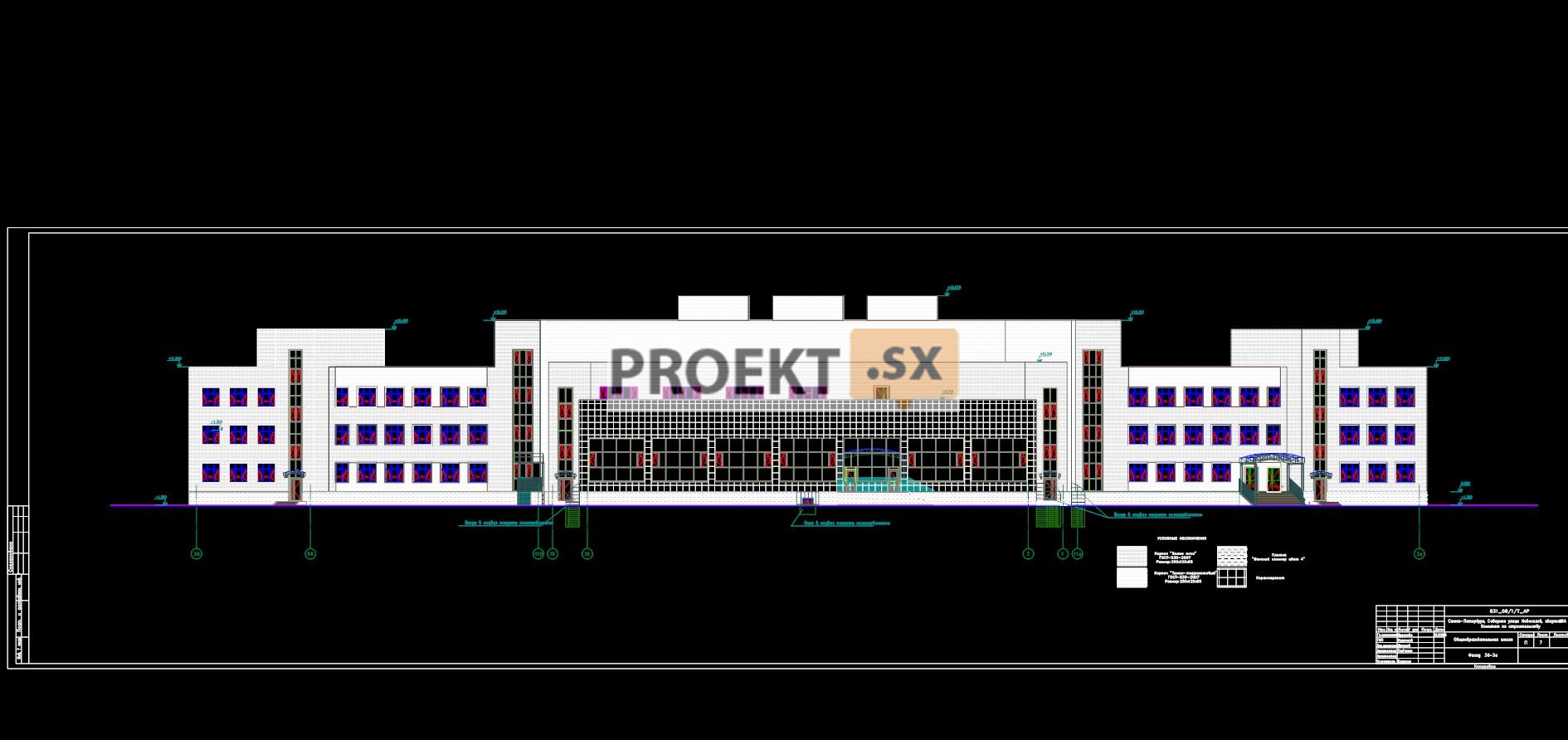

Наружная отделка фасадов

В цветовом решении фасадов использованы: лицевой кирпич 2-х цветов -“кремовый гладкий” и “коричневый гладкий” для стен, производитель - группа компаний Победа ЛСР, искусственный камень для облицовки цоколя - «Венский клинкер” группы компаний “Идеальный камень”. Пластика фасадов создается использованием декоративных элементов - разных по цвету плоскостей стен, витражного оформления входной группы, лестниц, рекреаций. Главные входы в здание школы имеют витражное исполнение.

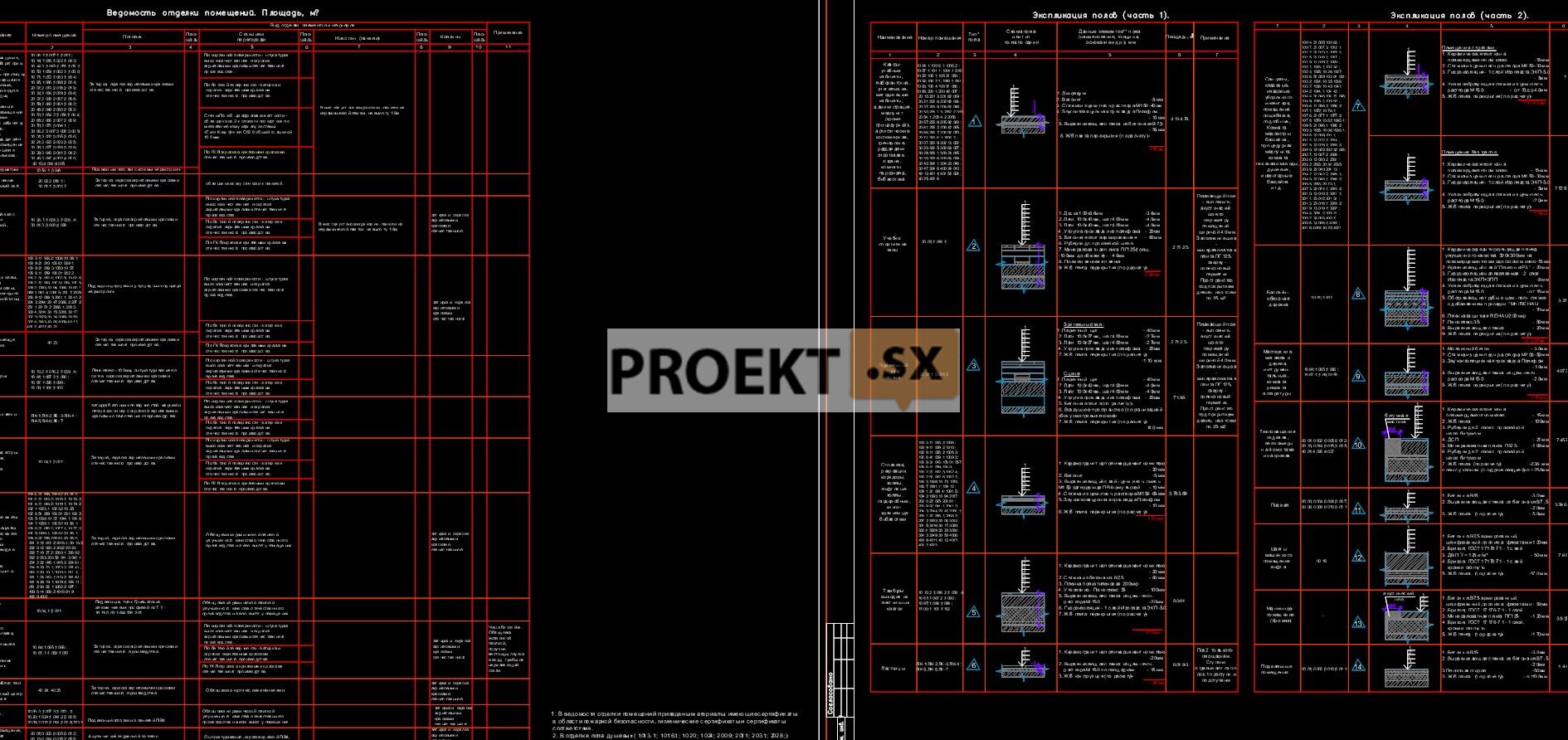

Внутренняя отделка

Внутренняя отделка назначена в соответствии с рекомендациями технолога и требованиями СНиП 2.08.02-89* «Общественные здания», СанПиН 2.4.2.1178-02 «Гигиена детей и подростков. Учреждения общего среднего образования», СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий», СанПиН 2.4.5.2409-08 «Санитарно-эпидемиологические требования к организации питания обучающихся в общеобразовательных учреждениях, учреждениях начального и среднего профессионального образования».

Конструктивные и объемно-планировочные решения.

Проектируемый объект – 4-этажное сложной конфигурации в плане кирпичное здание образовательной школы на 825 мест. Расчетная температура наружного воздуха наиболее холодных суток – минус 30ºС, наиболее холодной пятидневки – минус 26ºС; Влажностная зона – влажная; По снеговой нагрузке строительство относится к III району. Расчетное значение веса снегового покрова – 180 кг/м². По ветровой нагрузке строительство относится к II району. Скоростной нормативный напор ветра - 30 кг/м². Конструктивной основой здания является связевый монолитный безригельный каркас с вертикальными диафрагмами жесткости. В продольном и поперечном направлении пространственная жесткость и устойчивость здания обеспечивается совместной работой монолитного ж/б перекрытия, монолитных ж/б колонн и монолитных ж/б диафрагм жесткости. Дополнительными ядрами жесткости служат лестничные клетки и шахта лифта, выполненные из монолитного ж/б.

Степень огнестойксоти здания – II
Уровень ответственности здания - II
Класс конструктивной пожарной опасности – СО

Пожарная безопасность обеспечивается соблюдением противопожарных требований и норм проектирования. Пределы огнестойкости для несущих конструкций:
- для наружных ненесущих стен – Е15;
- для междуэтажных ж/б перекрытий - REI45;
- для несущих элементов здания – R90;
- для внутренних стен лестничных клеток – REI90;
- для маршей и площадок – R60;
- противопожарная стена 1-го типа – REI150;

Основные несущие конструкции здания – монолитные ж/б колонны, балки, монолитные ж/б перекрытия, монолитные ж/б диафрагмы. Наружные стены (ненесущие) выполнены из глиняного кирпича толщ. 380мм (внутри помещений - полнотелого глиняного кирпича марки КОРПо 1НФ/125/1,8/25 толщ. 120мм, затем пустотелого марки КОРПу 1НФ/100/1,2/25 толщ. 250мм) с утеплением минераловатными плитами «Rockwool» марки Кавити Баттс толщ. 80мм и отделкой облицовочным кирпичом марки КОЛПо 1НФ/100/2,0/50 толщ. 120мм. Внутренние стены выпонены из глиняного пустотелого кирпича марки КОРПу 1НФ/100/1,2/25 толщ. 250мм, противопожарная стена, разделящая пожарные отсеки – из глиняного полнотелого кирпича марки КОРПо 1НФ/125/1,8/25 толщ. 380мм. Монолитные ж/б диафрагмы толщ, 200мм из бетона марки В25 W4 F50, армированные отдельными стержнями из арматуры ø12 А400. Перегородки выполнены из глиняного пустотелого кирпича марки КОРПу 1НФ/100/1,2/25 толщ. 120мм, во влажных помещениях – из глиняного полнотелого кирпича марки КОРПо 1НФ/125/1,8/25 толщ. 120мм. Колонны выполнены из монолитного ж/б (марка бетона В25 W4 F50), армированны отдельными стержнями из арматуры ø16 А400, ø25 А400. Размеры колонн в плане – 400х400мм, 300х300мм. Междуэтажные перекрытия выполнить из монолитного ж/б толщ. 250мм, из бетона марки В25 W4 F50, армированные отдельными стержнями из арматуры ø12 А400. Расчетное значение нагрузки на перекрытия (без учета собственного веса перекрытия):

• Перекрытие над подвалом – 0,44т/м²;
• Перекрытие над техническими помещениями – 0,64т/м²;
• Перекрытие типовое – 0,57т/м²;

Расчетное значение нагрузки на сцену – 1,32т/м²; на балконы – 0,62т/м²; Кровля выполнена совмещенной плоской по монолитной ж/б плите толщ. 250мм, в зоне спортивного и актового залов – по сборной ж/б многопустотной предварительно напряженной плите стендового безопалубочного формования толщ, 500мм (из бетона В40 W4 F100, армированная предварительно напрягаемой арматурой – канатами К7 ø12 по ГОСТ 13840-68, изготовленная по ТУ 5842-052-03984346-2003)
