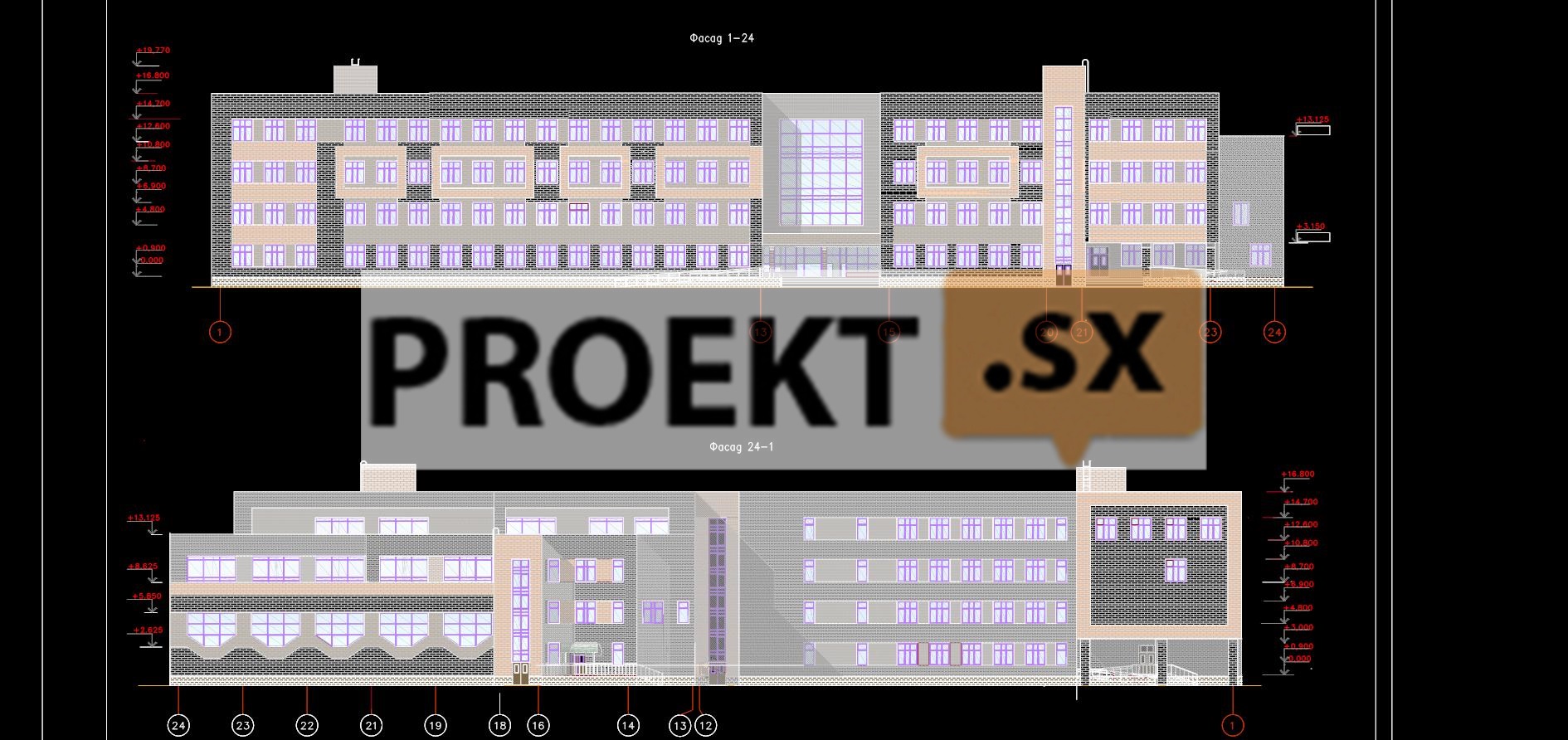

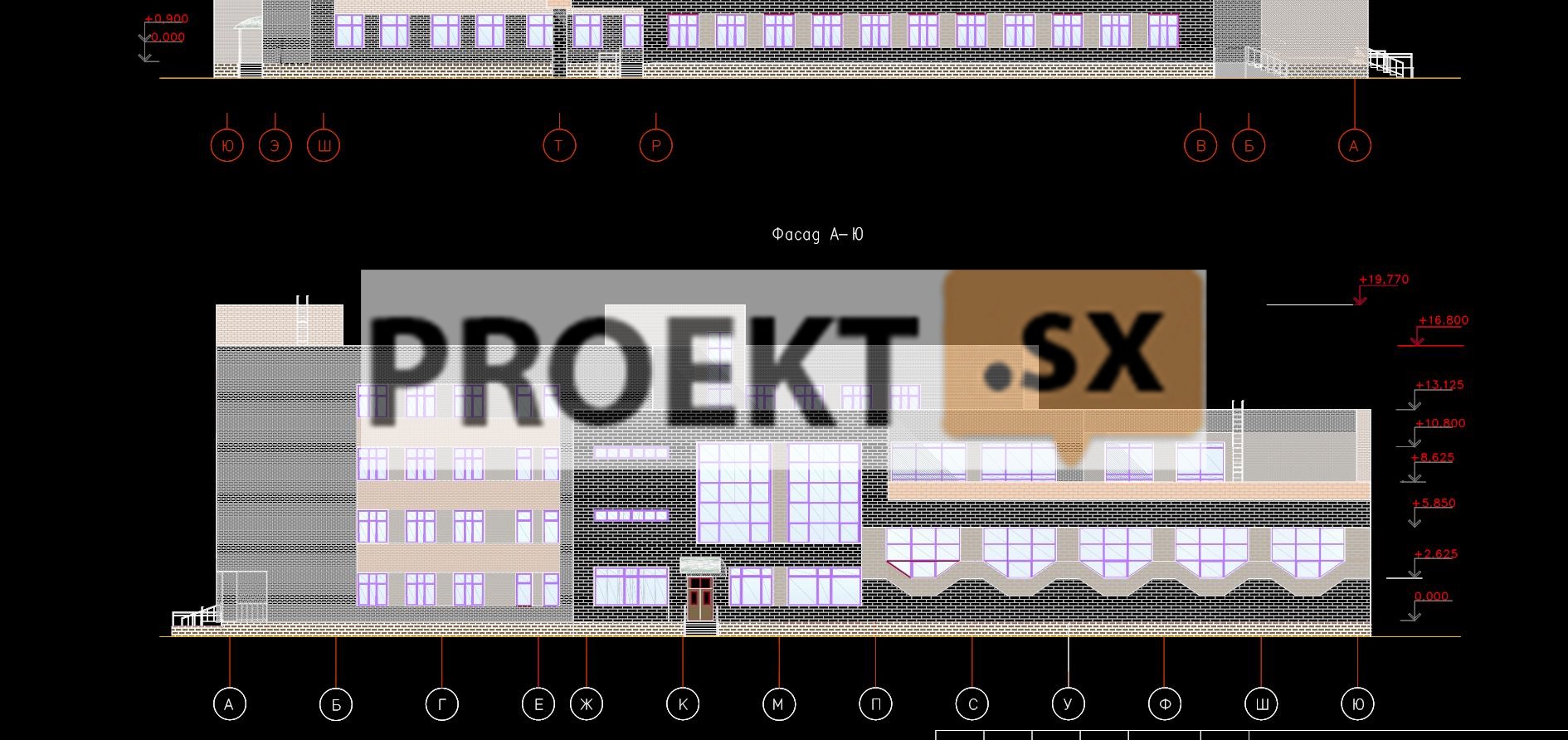

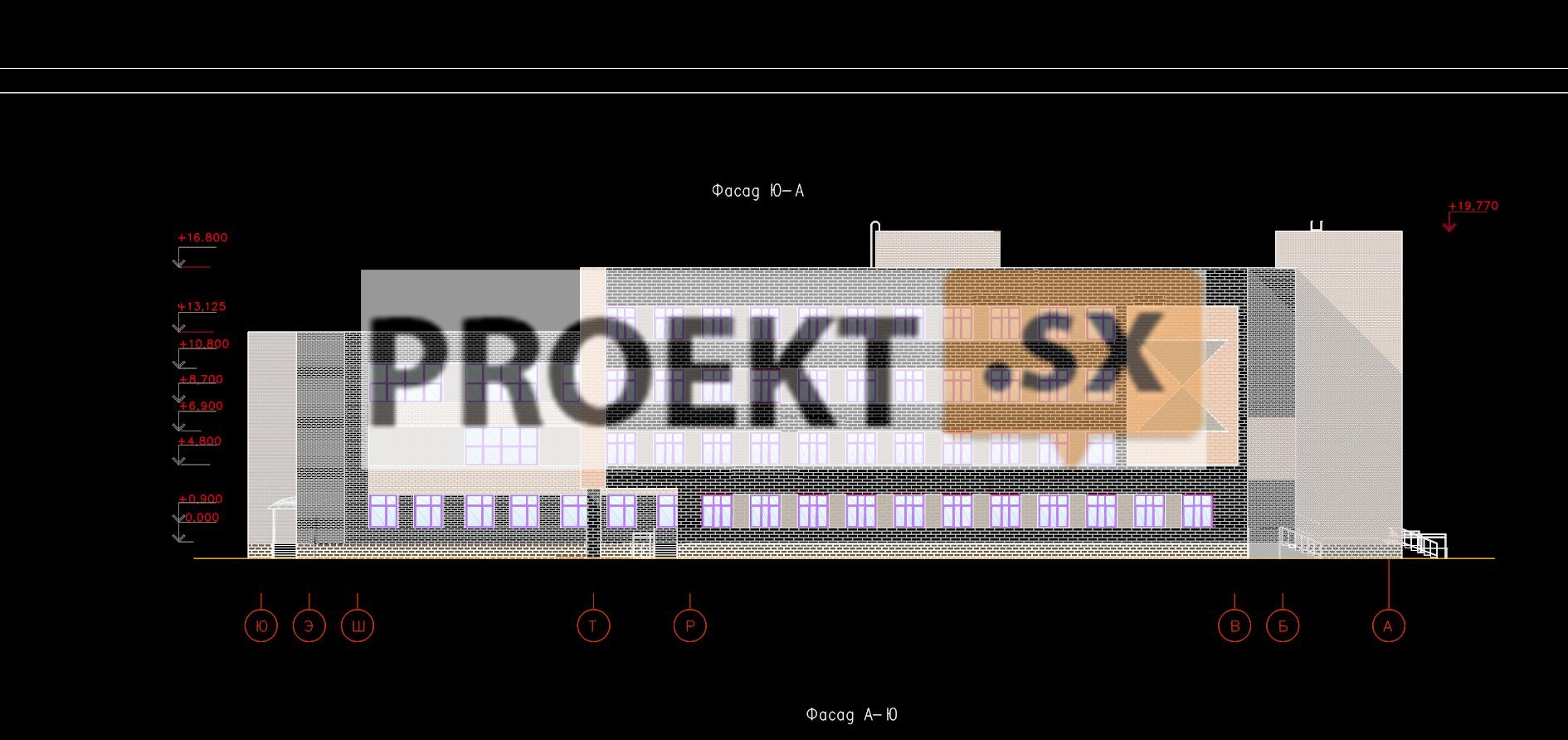

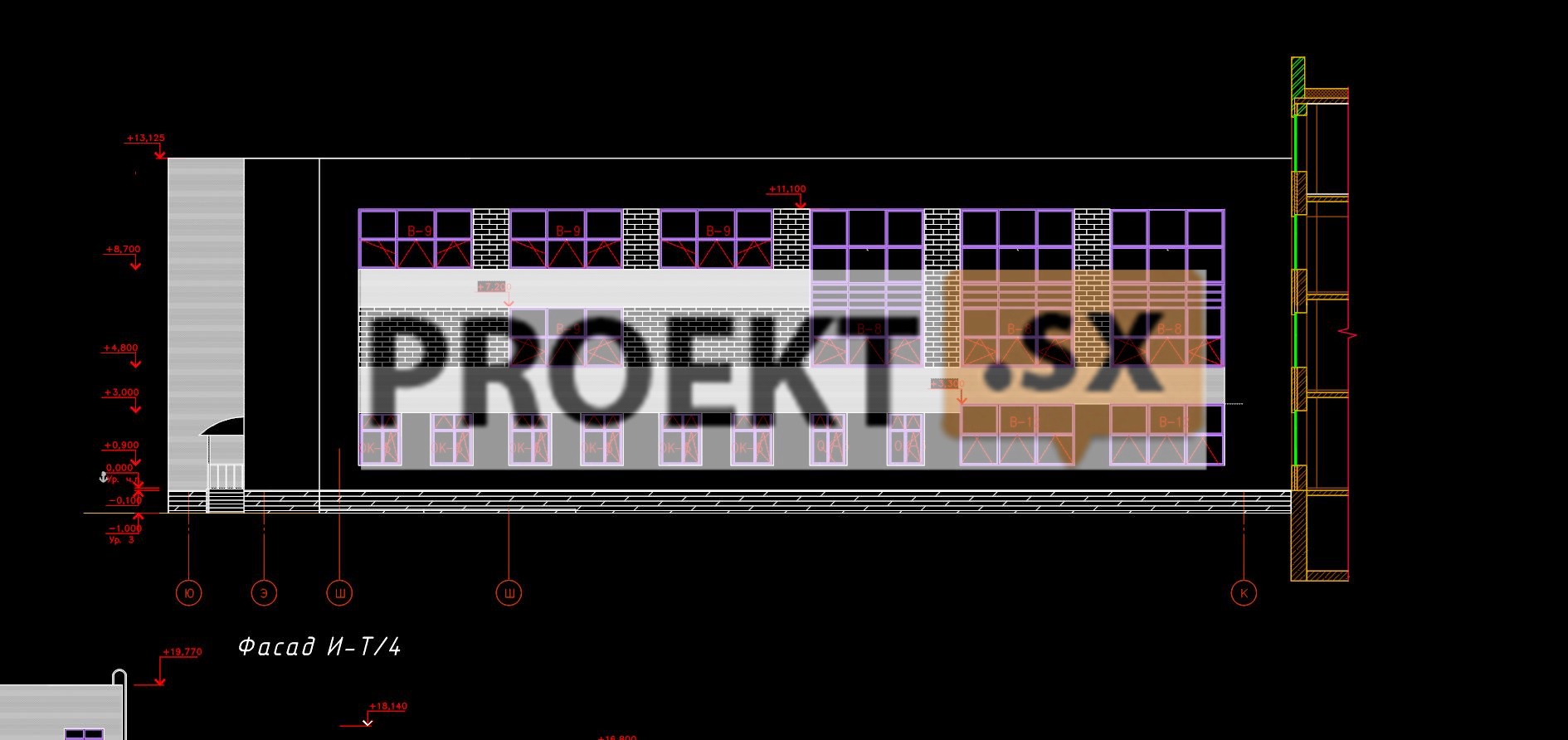

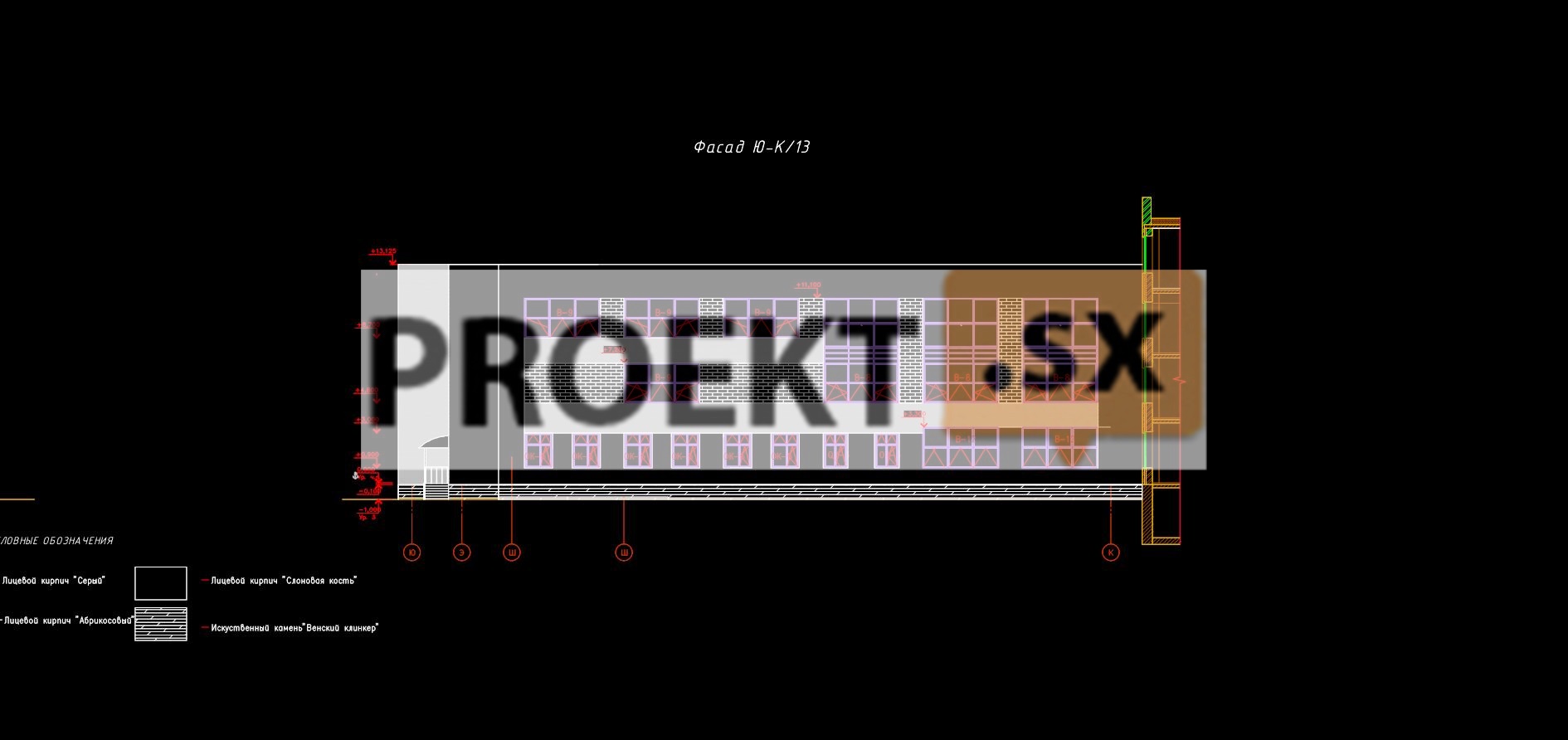

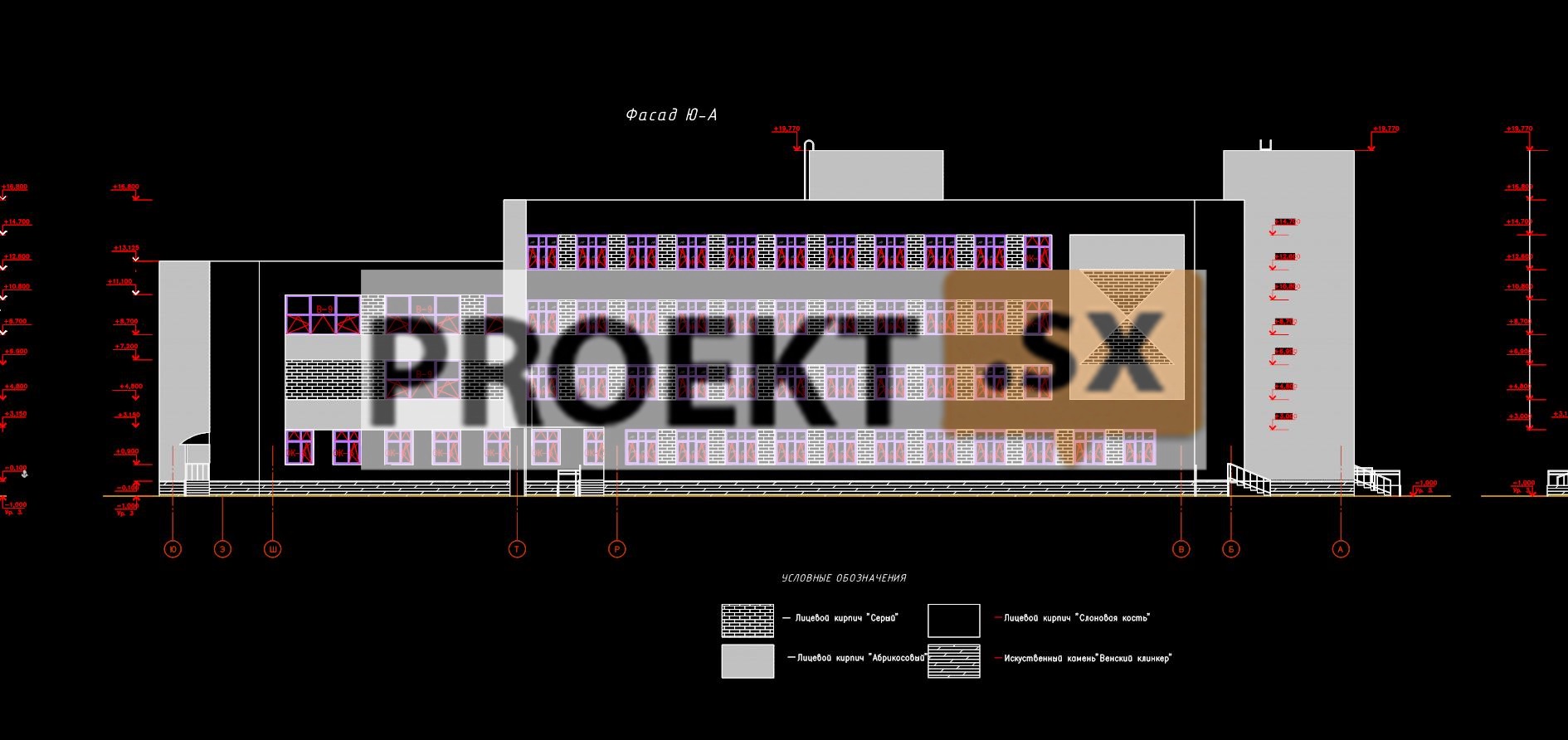

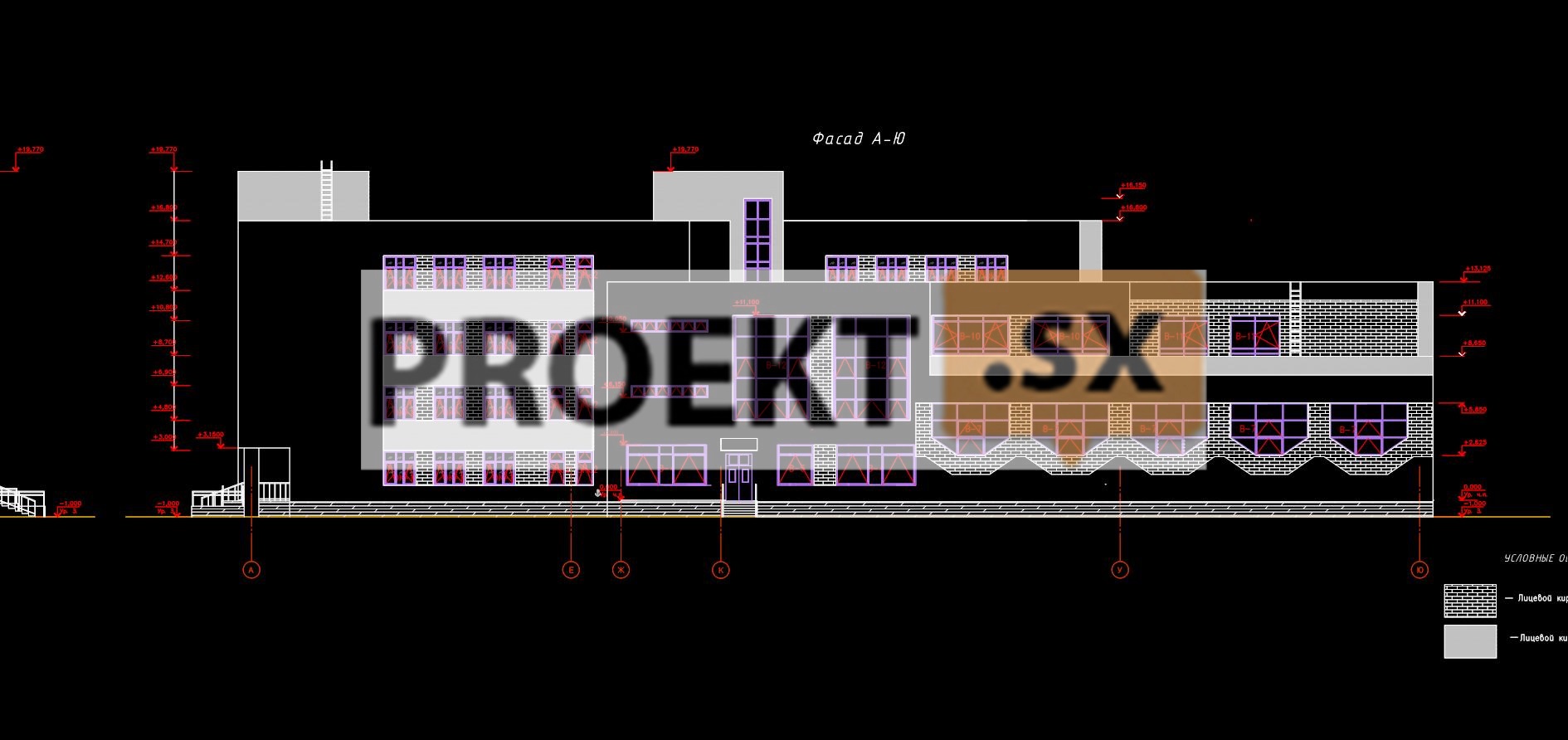

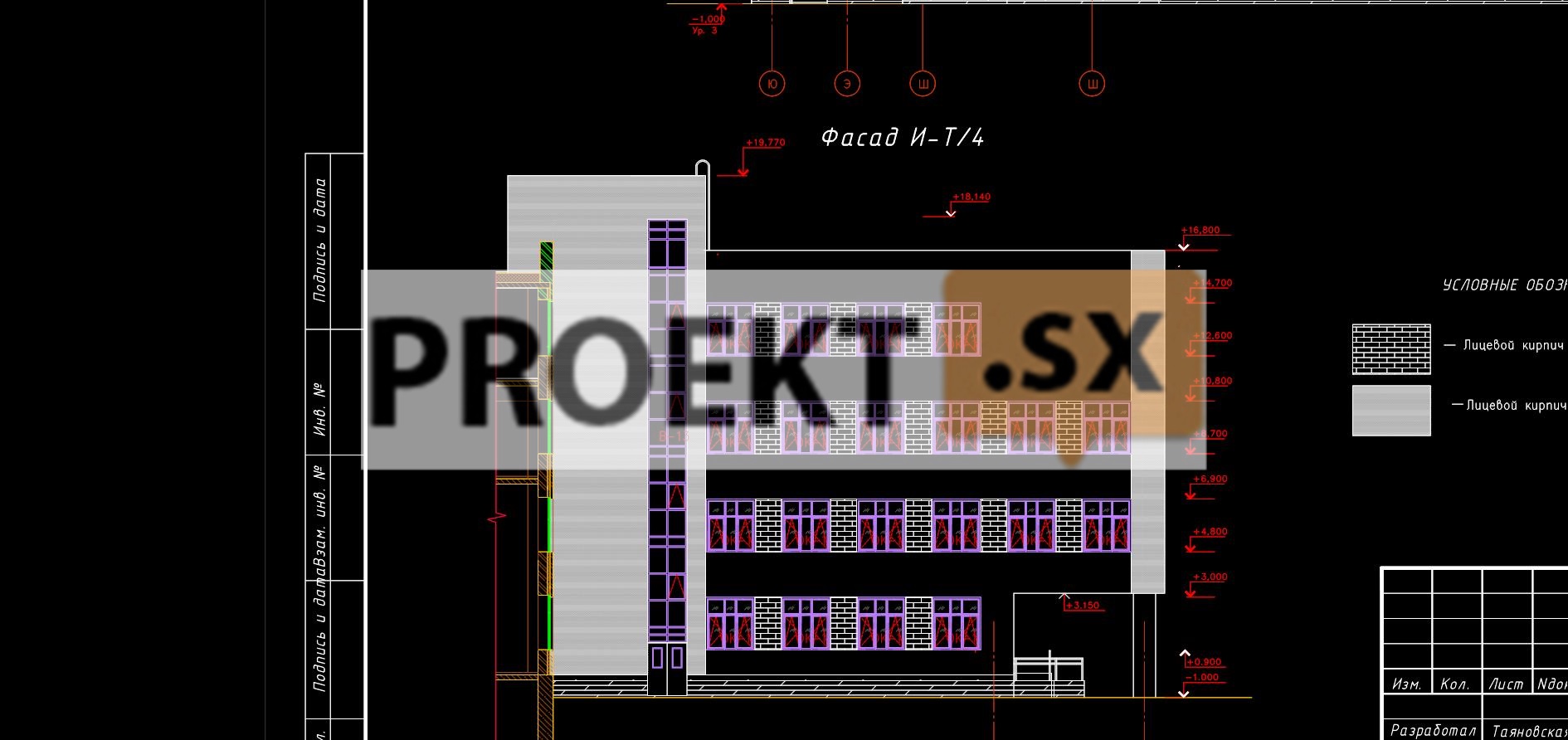

Архитектурные и объемно-планировочные решения

Проектной документацией предусмотрено строительство здания школы на 550 учащихся. Здание - 4 этажное, с подвалом, сложное в плане. Размеры в крайних осях – 98,45 х 70,2 м. Высота здания от планировочной отметки земли до верха парапета надстроек кровли– 20,975 м. За относительную отметку 0,000 принята отметка чистого пола первого этажа здания. Здание запроектировано с подвалом. В уровне подвала запроектированы инженерно-технические помещения (помещения ИТП, водомерный узел, электрощитовая, венткамера, помещения водоподготовки бассейна) и техподполье для прокладки инженерных коммуникаций. Высота помещений подвала - не менее 1800 м. На первом этаже запроектированы: центральная входная группа здания школы с лестнично-лифтовым узлом, вестибюлем, гардеробом и помещением охраны; рекреация; пищеблок с обеденным залом и обслуживающими помещениями; медицинский блок помещений; бассейн для обучения плаванию – 10 х 6 и плавательный бассейн 25 х 11 с раздевальными, душевыми и обслуживающими помещениями; санитарные узлы для учащихся и персонала (в соответствии с расчетом); технические помещения; блок учебных помещений младших классов и помещения группы продленного дня; кабинеты администрации. Высота 1-го этажа 3,90 м. Высота помещений 1-го этажа от пола до потолка не менее 3,0 м. На втором этаже запроектированы: большой спортивный зал (23,6 х 11,75 м) и малый спортзал (18,0 х 11,75) с раздевальными, душевыми и обслуживающими помещениями, тренажерный зал с обслуживающими помещениями; актовый зал на 330 мест (16,15 х 20,3 м) с обслуживающими помещениями (костюмерными, гримерными, кинопроекционной); санитарные узлы для учащихся и персонала; блок учебных классов и кабинетов. Высота 2-го этажа 3,90 м. Высота помещений 2-го этажа от пола до потолка - не менее 3,0 м. На третьем этаже запроектированы помещения учебных классов, лаборантские, кабинеты администрации, библиотека с книгохранилищем и читальным залом, подсобные и технические помещения, включая венткамеру, аппаратная связи, санитарные узлы для учащихся и персонала. Высота 3 этажа 3,90 м. Высота помещений 3-го этажа от пола до потолка - не менее 3,0 м. На четвертом этаже запроектированы помещения учебных классов, лаборантские, кабинеты, мастерские и кружковые помещения, административные помещения, подсобные помещения, санитарные узлы для учащихся и персонала. Высота 4 этажа 3,9 м. Высота помещений 4-го этажа от пола до потолка - не менее 3,0 м. На всех этажах запроектированы помещения уборочного инвентаря. В уровне кровли запроектированы надстройки - венткамеры, имеющие вход с кровли. В здании предусмотрены 4 лестничные клетки и два лифта – пассажирский и грузопассажирский с возможностью транспортировки пожарных подразделений. Все лестничные клетки имеют выход не-посредственно наружу. Фасады здания – лицевой кирпич. Цокольная часть здания – облицовка искусственным камнем. Над входами предусмотрены козырьки для защиты от осадков. Перегородки запроектированы из кирпича пустотелого и полнотелого (в помещениях с влажным режимом). Помещения школы отделываются в зависимости от назначения помещения. Все отделочные материалы сертифицированы. Заполнение оконных проемов - металлопластиковый профиль с двухкамерными стеклопакетами. Витражное остекление – двухкамерные стеклопакеты. Проектной документацией предусмотрено плоское, совмещенное, покрытие с внутренним водостоком кровля рулонная. Выход на кровлю предусмотрен из объемов лестничных клеток и по наружным металлическим лестницам. В проектной документации предусмотрены меры по предотвращению криминальных проявлений, в том числе предусмотрено помещение охраны и контроль доступа; также предусмотрена установка металлического ограждения территории. Проектной документацией предусмотрены мероприятия для обеспечения доступа и обучения МГН: предусмотрены пандусы для подъема на уровень первого этажа, лифт, антискользящее покрытие на путях движения инвалидов, этажи запроектированы без перепадов высот. В здании предусмотрены универсальные сантехкабины. Все пути движения МГН оборудуются системами, обеспечивающими своевременную подачу информации об опасности в экстремальных ситуациях.

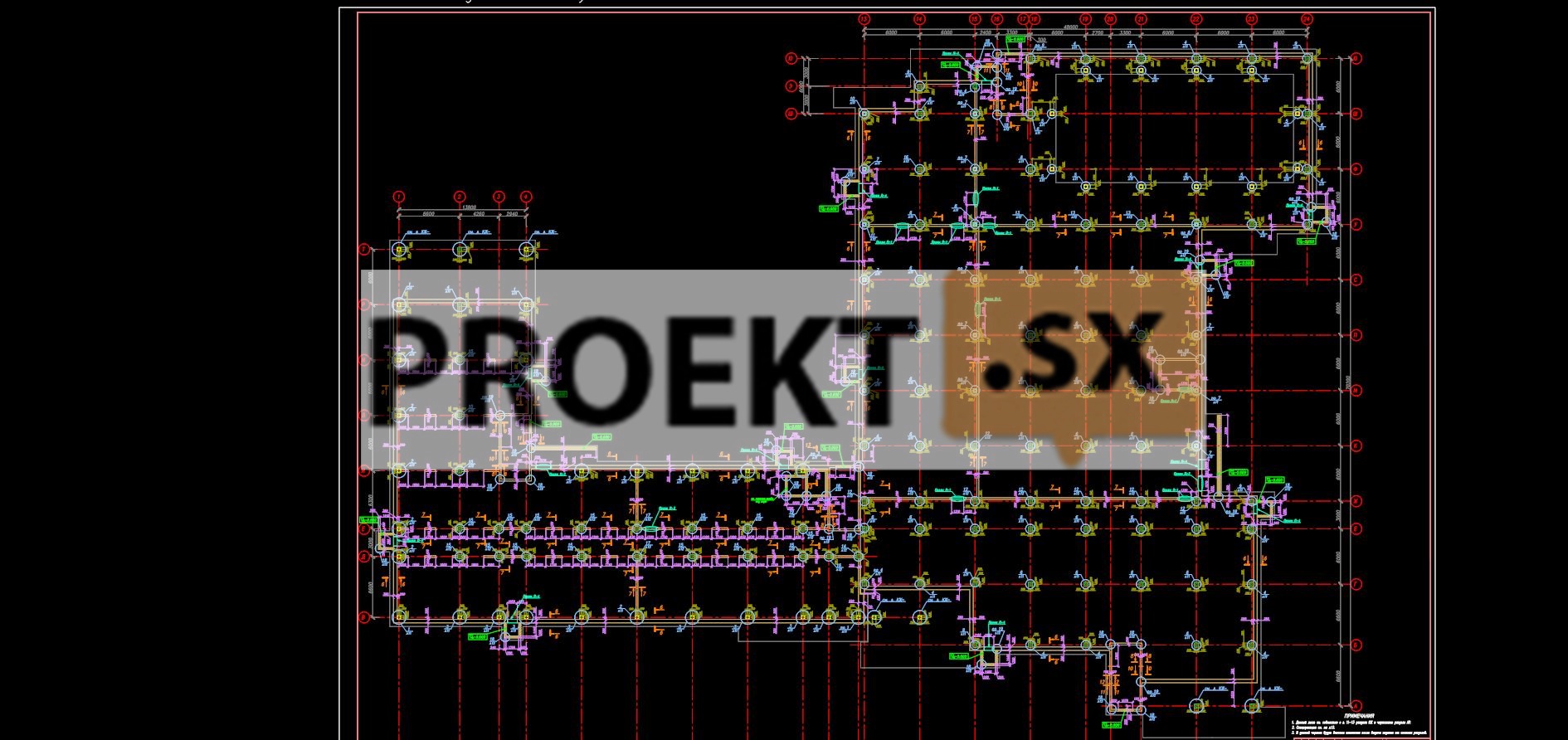

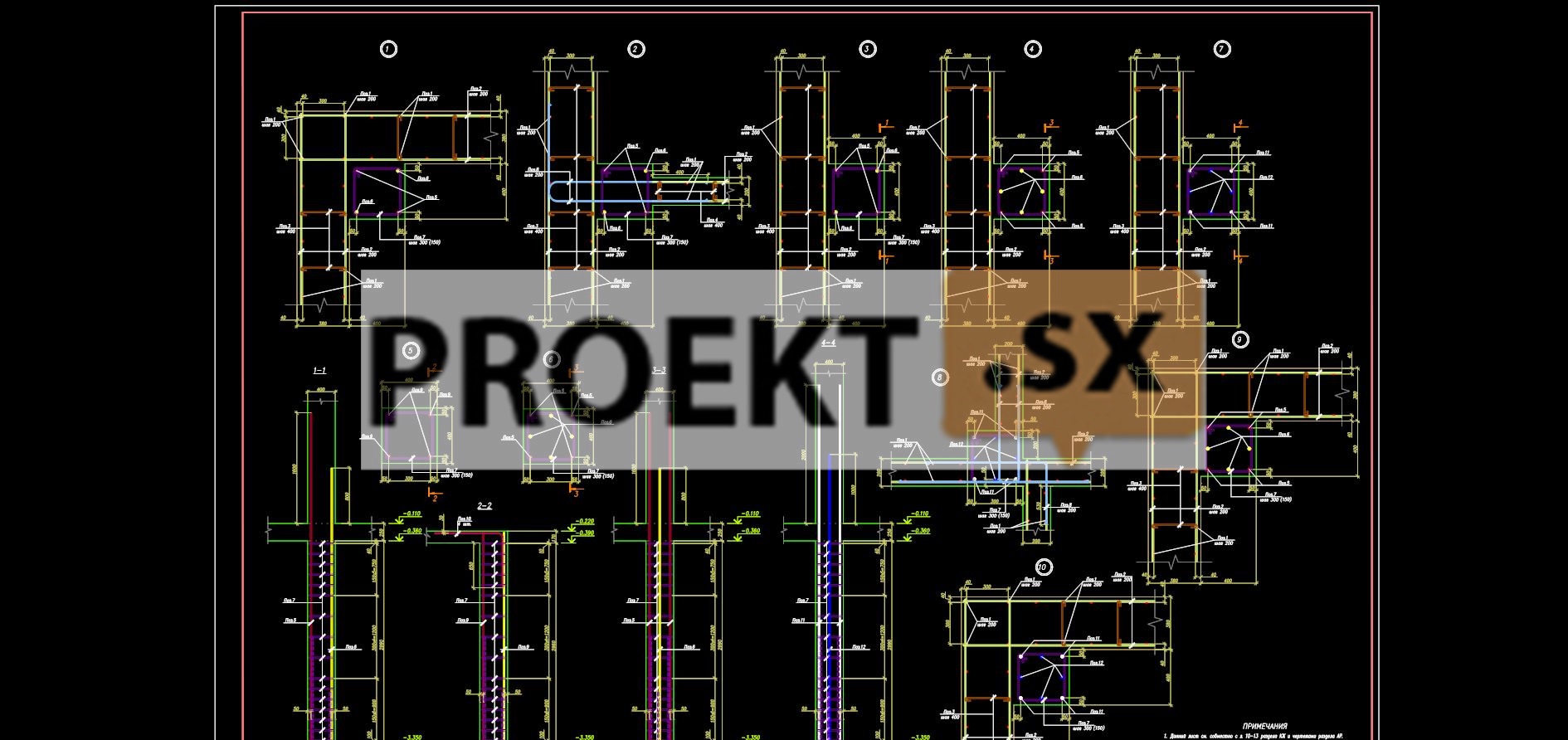

Конструктивные и объемно-планировочные решения

Уровень ответственности здания – II (нормальный). Здание запроектировано по комбинированной конструктивной схеме. Здание разделено осадочными швом на два блока. Подвальный этаж запроектирован по неполной каркасной схеме, с наружными несущими стенами. Верхние этажи – по каркасно-стеновой кон-структивной схеме с безригельным каркасом. Наружные стены подвала – многослойные, из монолитного железобетона толщиной 500 мм с внутренним слоем утеплителя и наружным слоем железобетона толщиной 140 мм. Внутренние стены подвала – монолитные, толщиной 200 мм. Перекрытия над подвалом – монолитные железобетонные безригельные неразрезные плиты толщиной 250 мм. Материал несущих подземных конструкций – монолитный железобе-тон, класс бетона В25, F100,W6, арматура класса А500С. Колонны каркаса запроектированы по сетке 6,0 х 6,0 м, максимальный шаг 6,6 х 6,6 м. Колонны каркаса - сечением 400 х 400 мм. Стены лестничных клеток – монолитные, толщиной 200 мм, наружные части стен - с утеплением и облицовкой кирпичом. Междуэтажные перекрытия и покрытие – монолитные железобетонные безригельные неразрезные плиты толщиной 200 мм. В покрытии в зоне спортивного и актового залов предусмотрено устройство монолитных железобетонных балок сечением 400 х 500 (Н) и 400 х 700 (Н) мм. Покрытие над бассейнами запроектировано из профилированного настила по стальным прогонам из прокатных профилей, уложенным по стальным фермам из замкнутых гнутосварных профилей прямоугольного и квадратного сечения, максимальный пролёт ферм 12,0 и 18,0 м, шаг 6,0 м. Сопряжение ферм с колоннами – шарнирное. Жесткость и устойчивость конструкций покрытия обеспечивается систе-мой вертикальных и горизонтальных связей. Конструкции лестниц – монолитные железобетонные марши и площадки. Шахты лифтов – монолитные железобетонные. Материал несущих наземных конструкций – монолитный железобетон, класс бетона В25, F75, арматура класса А500С. Конструкции чаш большого и малого бассейнов запроектированы из монолитного железобетона класса В25, толщина стен и днища 300 мм. Нагрузка от бассейнов передаётся через монолитные стенки на плиту ростверка. Наружные стены – самонесущие, облегченной кладки толщиной 640 мм из поризованного кирпича М150, F50 и лицевого кирпича толщиной 120 мм. В зоне бассейна - из полнотелого кирпича толщиной 510 мм, слоя утеплителя и наружного лицевого кирпича толщиной 120 мм. Связь слоёв и крепление стен к несущему каркасу осуществляется гибкими связями с антикоррозийным покрытием. Внутренние стены – из глиняного пустотелого кирпича М150 толщиной 250 мм. Пространственная жесткость и устойчивость здания обеспечивается совместной работой колонн и диафрагм жёсткости, объединённых жесткими дисками перекрытий. Расчёт несущих конструкций выполнен с применением программы Ли-ра 9.6 с учётом совместной работы здания с основанием. Относительная отметка 0,000 соответствует абсолютной отметке 26,95. Фундаменты здания – свайные. Сваи – сборные железобетонные сечением 35 х 35 см, длиной 17 – 20 м, из бетона класса В 25, W6, F100, погружаемые вдавливанием. В соответствии с отчётом об инженерно-геологических изысканиях, нижние концы свай погружаются в грунты: ИГЭ-8 - супеси пылеватые серые с гравием, галькой с утолщенными прослоями песка твёрдые (Е=210 кгс/см2, JL= -0,22, е=0,386). Ожидаемая расчетная осадка составляет 3,0 см. Расчётная нагрузка на сваю 80 тс принята на основании статического зондирования. Проектом предусмотрены контрольные испытания 6 свай. Ростверк – плитный, толщиной 500 мм, из монолитного железобетона класса В25, W6, F100. Сопряжение свай и ростверка – жёсткое. Под ростверком предусмотрена бетонная подготовка из бетона класса В 7,5 толщиной 100 мм. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, предусмотрены гидроизоляция поверхностей, соприкасающихся с грунтом, дренаж. Проектом предусмотрено ограждение территории школы и устройство шумозащитного экрана по южной и восточной стороне участка. Несущие элементы запроектированы в стальных конструкциях. Фундаменты под стойки ограждения и экраны - столбчатые, из монолитного железобетона класса В25, W6, F100, на естественном основании. Под фундаментами предусмотрена щебёночная подготовка толщиной 100 мм.
