Общие сведения.

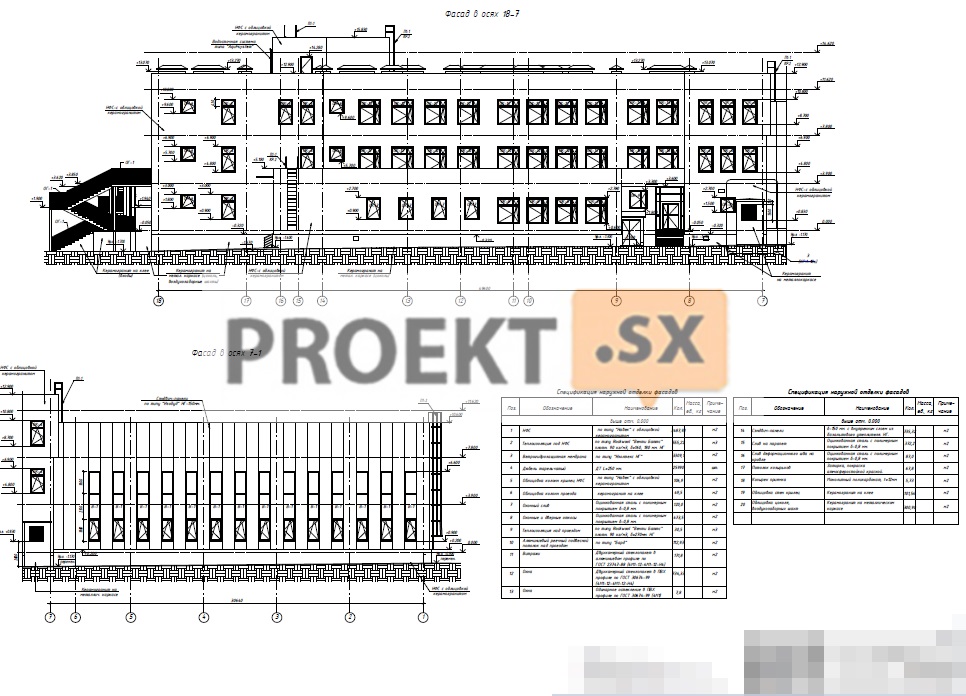

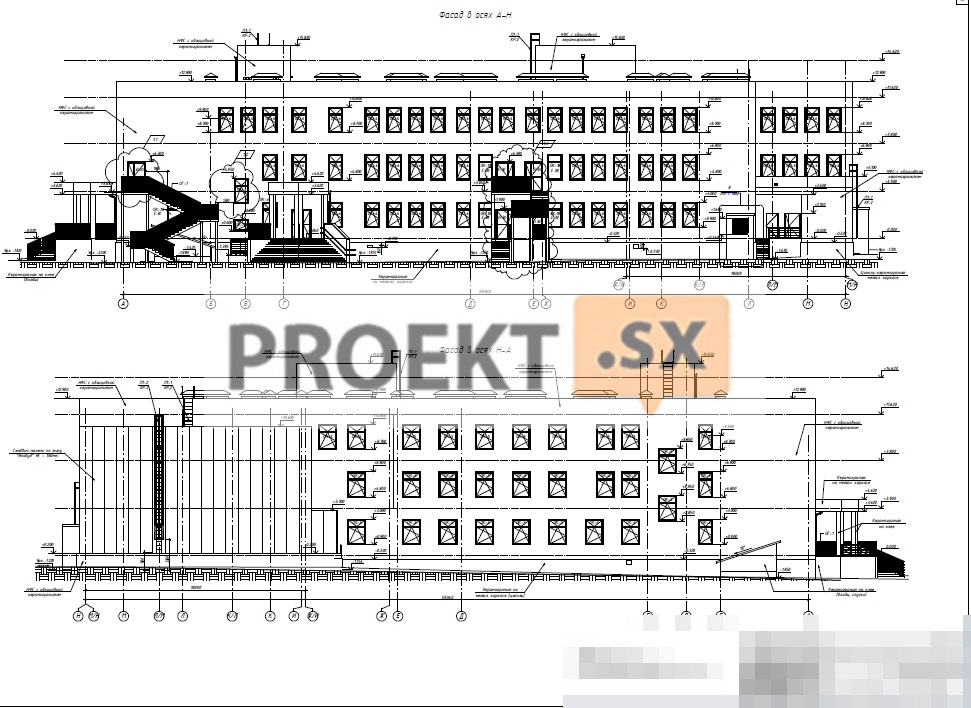

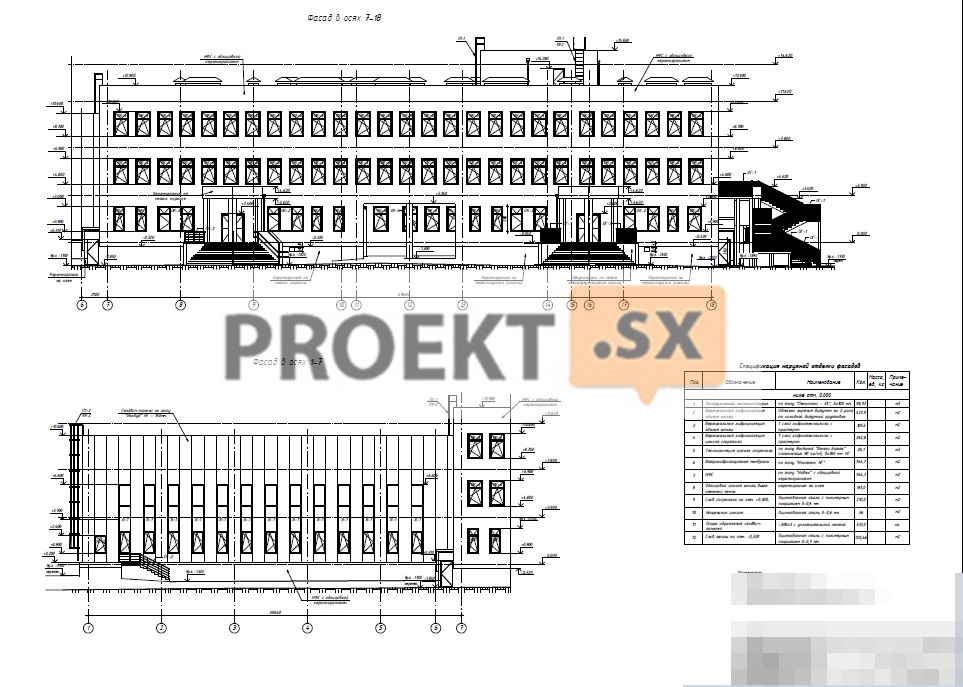

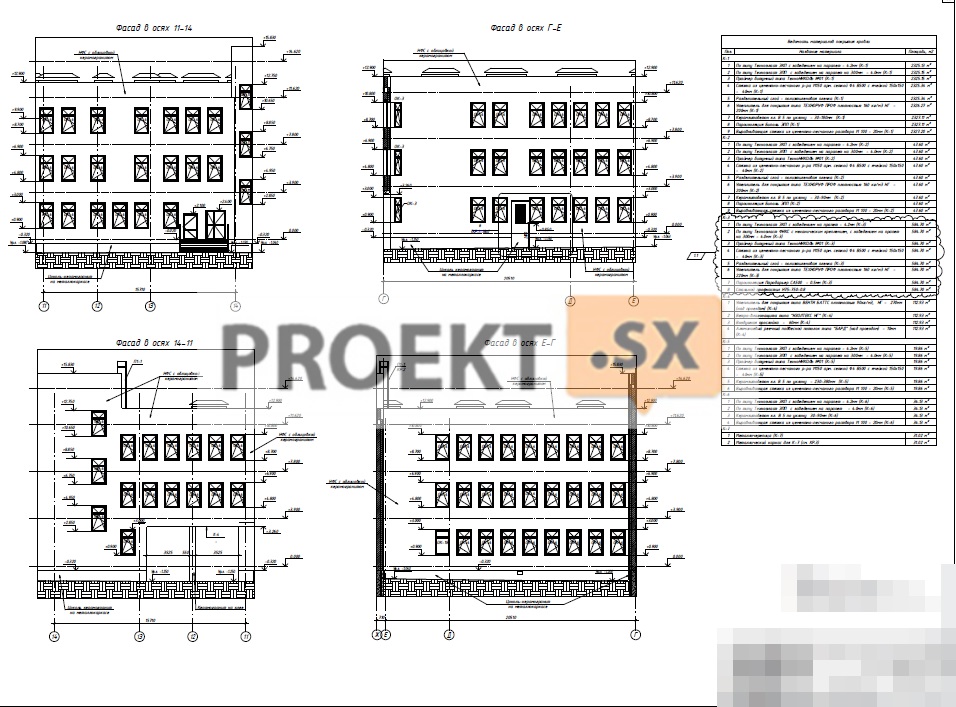

Здание школы с детским садом на 560 ученических и 80 детских мест прямоугольное в плане размером 49,6 м.х59,34 м. с внутренним двориком и пристроенным по оси 7 спортивным залом размером 30,64 м.х18,0 м. Здание состоит из трехэтажной надземной части и техподполья. Высота школы от уровня земли до верхней отметки парапета составляет 14,45 м. Высота спортзала от уровня земли до верхней отметки парапета - 11,6 м. Детский сад находится на первом и втором этажах в осях А-Н/14-18. Остальную площадь занимает школа. Высота этажей здания школы и детского сада – 3.600 м. в чистоте. Высота спортзала до выступающих конструкций – 8.000 м.

Архитектурные решения.

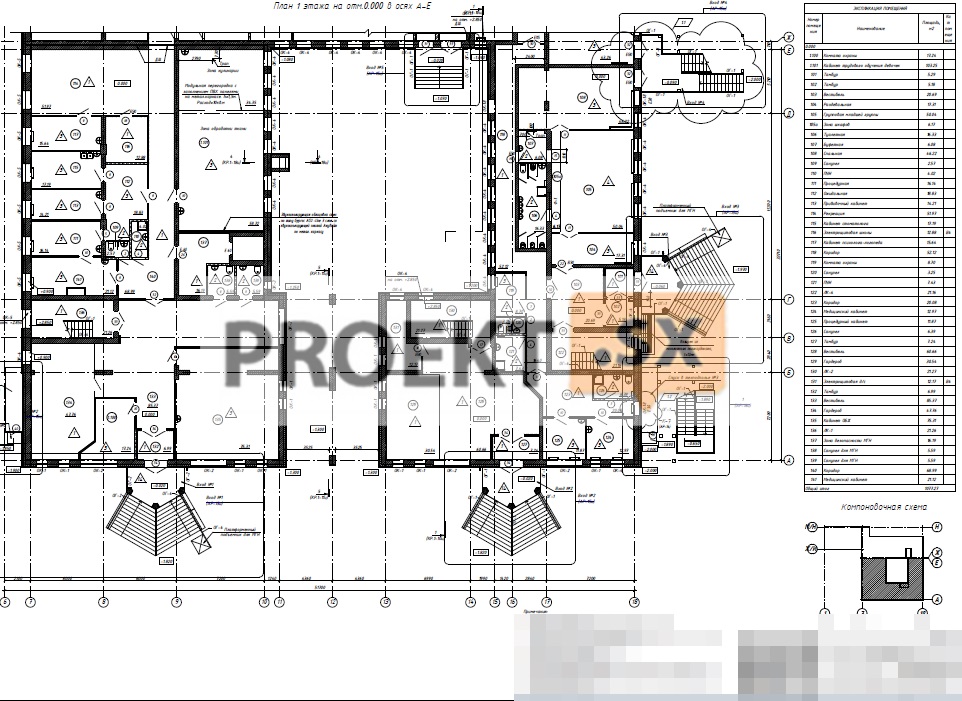

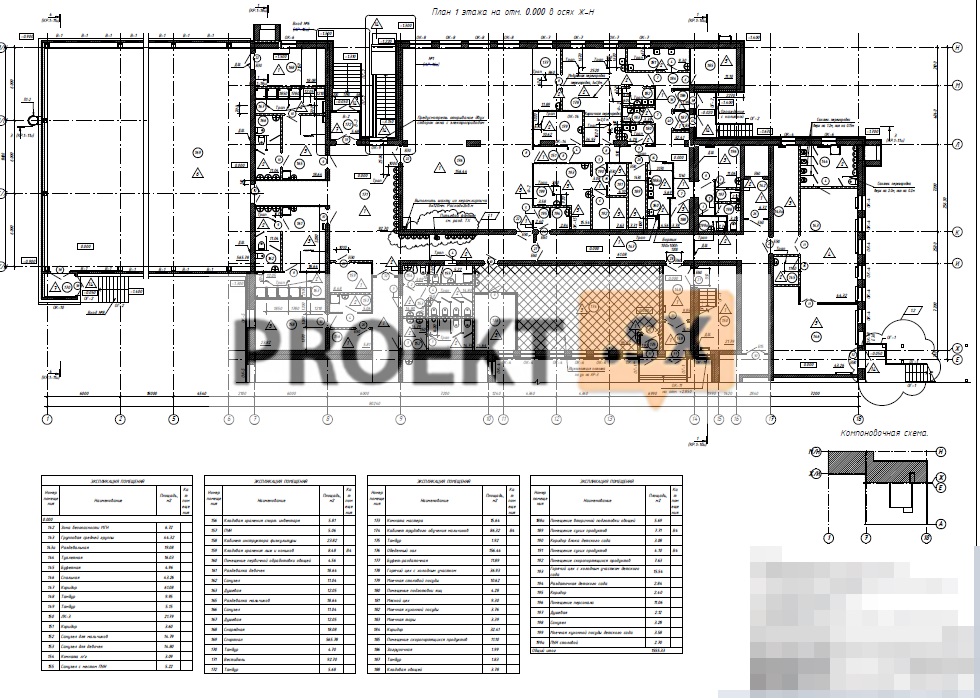

Объем школы поделен на несколько функциональных зон: входная зона с гардеробом для учащихся школы, входная зона с гардеробом для учащихся школы, блок начальных классов на 2 и 3 этажах, отделенный от остальных классов перегородками с дверьми и отдельным выходом, мастерские трудового обучения на 1 этаже. Кабинет трудового обучения мальчиков оборудован отдельным выходом наружу через тамбур. Спортивная зона с выходом на пришкольную территорию, с раздевалками, душевыми, санузлами.-Зона медицинского обслуживания на 1 этаже, которая включает в себя кабинет врача, процедурную, кабинет стоматолога, кабинет психолога. Обеденный зал для учеников на 188 посадочных мест с помещениями кухни на 1 этаже. Актовый зал на 2 этаже на 150 мест с необходимыми к нему помещениями (артистические, костюмерная, комната хранения музыкальных инструментов). Зона административных помещений на 2 этаже. Кабинеты 5-11 классов на 2 и 3 этажах здания. Библиотека с архивом на 3 этаже. В здании школы предусмотрены 3 выхода на кровлю. Два из них через лестничные клетки и один по пожарной лестнице. Первый этаж детского сада на 80 человек включает в себя две групповые и медицинский блок. Детский сад так же имеет технологическую связь через коридор с кухней школы, где есть помещения горячего цеха с холодным участком и помещения хранения продуктов детского сада. На втором этаже детского сада запроектированы две групповые, универсальный зал для музыкальных и физкультурных занятий, административные кабинеты, кладовые и помещения постирочной и гладильной. Техподполье предусмотрено для технических помещений и прохождения инженерных сетей. Устройство лифтов и подъемников для МГН: в качестве вертикального транспорта проектом предусмотрено устройство двух лифтов для МГН с функцией перевозки пожарных подразделений, располагающихся в зонах безопасности. Кроме этого предусмотрены подъемники для МГН на сцену в актовом зале школы и при главном входе в детский сад. Главный вход в школу оборудован пандусом для МГН.

Конструктивные решения.

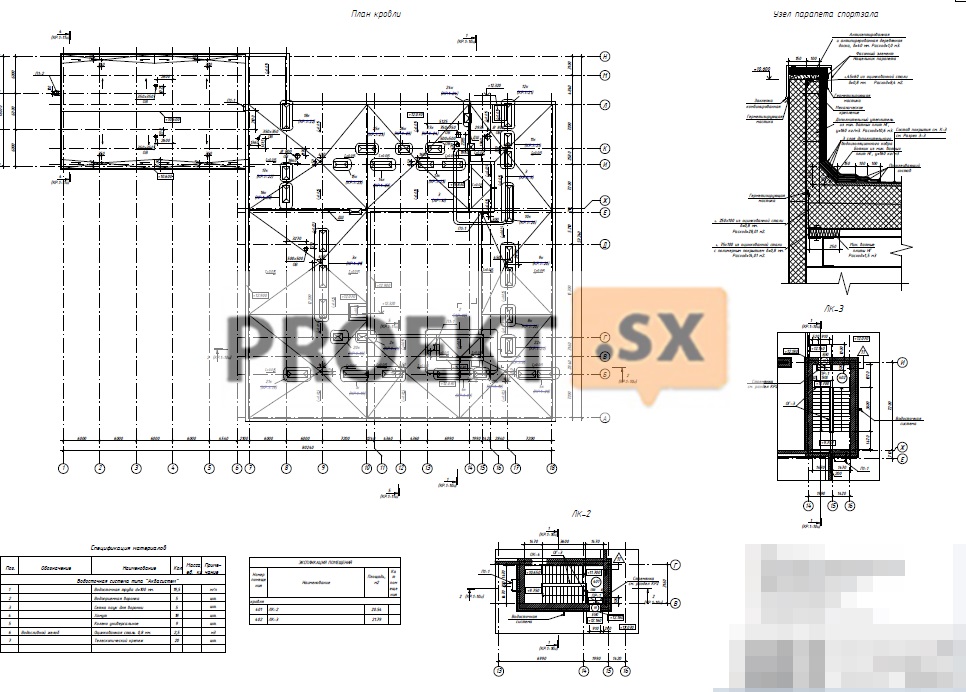

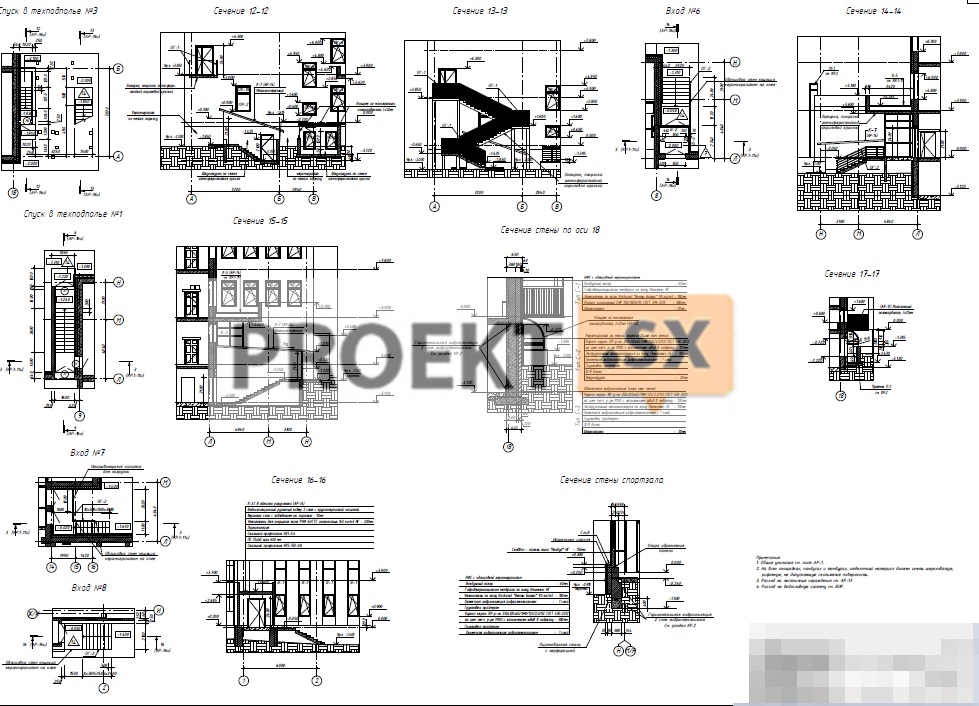

Проектируемое здание имеет жесткую конструктивную схему с кирпичными продольными и поперечными несущими и самонесущими стенами и перекрытиями из сборных железобетонных панелей. Каркас спортивного зала в осях 1-7/Ж/И-М/Н представляет из себя однопролетную раму пролетом 18м, перекрытую стропильной фермой, шарнирно опертой на колонны. Покрытие здания выполняется из листов профилированного настила Н75-750- 0.9 по ГОСТ 24045-94, опирающихся на прогоны покрытия из швеллера 27 по ГОСТ 8240-97*, расположенные с шагом 3м. Стены техподполья выполнены из блоков стен подвала по ГОСТ 13579-78. Плиты перекрытия, покрытия – сборные многопустотные железобетонные панели по серии 1.141-1 вып.60,63, серии 1.241-1 вып.45, шифру 0.453-04.4 вып.4 с несущей способностью 800, 1200, 1500 кг/м. В осях 14-18/А-Л на отм. -0.300м и +7.500м имеется монолитное перекрытие толщиной 220мм из бетона класса В25. Монолитные участки перекрытий приняты коробчатого сечения. Прогоны и опорные подушки–сборные железобетонные по серии 1.225-2 вып.12. Внутренние лестницы–сборные железобетонные ступени по ГОСТ 8717.1-84 по металлическим косоурам из швеллера 18У по ГОСТ 8240-97*; площадки – монолитные из бетона класса В15, балки площадок из швеллера 24У по ГОСТ 8240-97*. Эвакуационные наружные лестницы – металлические. Косоуры и балки площадок – из швеллера 14П и 16П по ГОСТ 8240-97*, стойки из квадратного профиля 100х4 по ГОСТ 30245-2012. Стены входов и спусков в техподполье приняты из фундаментных блоков по ГОСТ 13579-78*. Лестницы входов и спусков частично монолитные, частично сборные ступени по ГОСТ 8717.0-84*. Арматуры класса А500С по ГОСТ Р 52544-2006. Фундамент здания: Монолитные фундаментные балки под наружные кирпичные стены имеют сечение 330х400 (h) мм. Бетон балок принят В25 F100 W6, армирование фундаментов из арматуры класса А500С по ГОСТ Р 52544-2006. Фундаменты под кирпичные стены основного здания школы приняты ленточные монолитные шириной 2.5м, 2м, 1.5м, 1.3м, 0.8м, высотой 500 мм, частично имеются монолитные фундаментные плиты шириной 2.9м, 3.2м, 3.5м, 3.7м. Фундаменты под колонны спортзала приняты монолитные железобетонные столбчатые, под кирпичные стены запроектированы монолитные железобетонные балки из того же бетона. Связь фундаментов с металлическими колоннами осуществляется посредством анкерных болтов М24 и М20 (для фахверковых колонн) по ГОСТ 24379.1-80, предварительно установленных в монолитные фундаменты. Стены техподполья выполнены из блоков стен подвала по ГОСТ 13579-78* с монолитными заделками из бетона В25 F100 W6. Под фундаментами устраивается бетонная подготовка из бетона класса В7.5 толщиной 100 мм. Вертикальная и горизонтальная гидроизоляция фундаментов и стен техподполья принята оклеечная. Фасад здания: Основное здание школы выше отм. 0.000 облицовывается полированным керамогранитом по навесной фасадной системе по типу «Навек», ниже отм. 0.00 – полированным керамогранитом на клее по прижимной стенке. Стены спортзала выполняются из сэндвич – панелей, окрашенных в заводских условиях. Заполнение сэндвич панелей – мин. ватные плиты группы НГ, плотностью 105кг/м3. Цоколь спортзала до отметки +0,200 облицовывается полированным керамогранитом по навесной фасадной системе. Принятые в проекте решения по теплозащитным характеристикам ограждающих конструкций соответствуют требованиям II этапа теплозащиты.Необходимая толщина минерало - ватного утеплителя НГ по типу Rockwool "Венти Баттс" в стеновых ограждающих конструкциях школы с детским садом - 160мм. (в области стены толщиной 510 мм.), 180 мм. (в области стены толщиной 380 мм.), в стеновых сэндвич - панелях спортивного зала - 150 мм. Утепление выполнять в два слоя. Вторым слоем перекрываются швы утепления первогослоя. Утепление стен тех.подполья и пола над тех.подпольем - утеплитель из экструзионных вспененных полистирольных плит плотностью 35 кг/м3-100 мм. и 50 мм (в полу). Необходимая толщина минерало - ватного утеплителя НГ по типуRockwool "Руф Баттс" в покрытии кровли школы составляет 200 мм., в покрытииспортивного зала школы - 220 мм. Толщина минерало - ватного утеплителя НГ по типу Rockwool "Венти Баттс" над проездом запроектирована 270 мм.
