Проект ангара

Базовая цена с НДС
Цена со скидкой
Цена $1,100.00
Скидка
Цена $1,100.00
Индекс: 20031801
Документация: Рабочая документация без смет
Разделы: все разделы
Объем данных: 270 МБ
Формат файлов: *.pdf
Проект строительства ангара. Рабочая документация без смет на строительство ангара.
Технико-экономические показатели
Строительный объем здания, м3: 8409,5
Площадь застройки, м2: 1052,3
Общая площадь здания, м2: 950,6
Этажность здания, эт.: 1

Общие указания

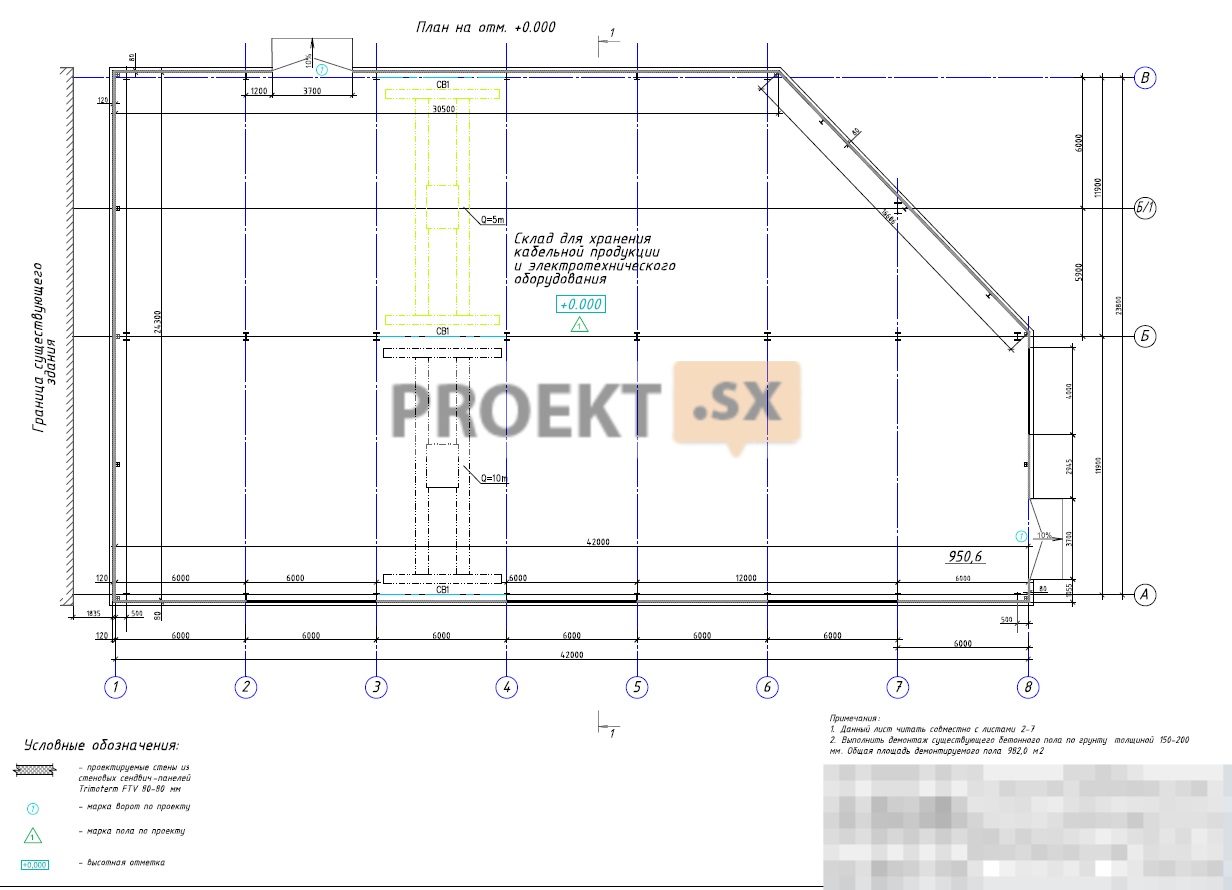

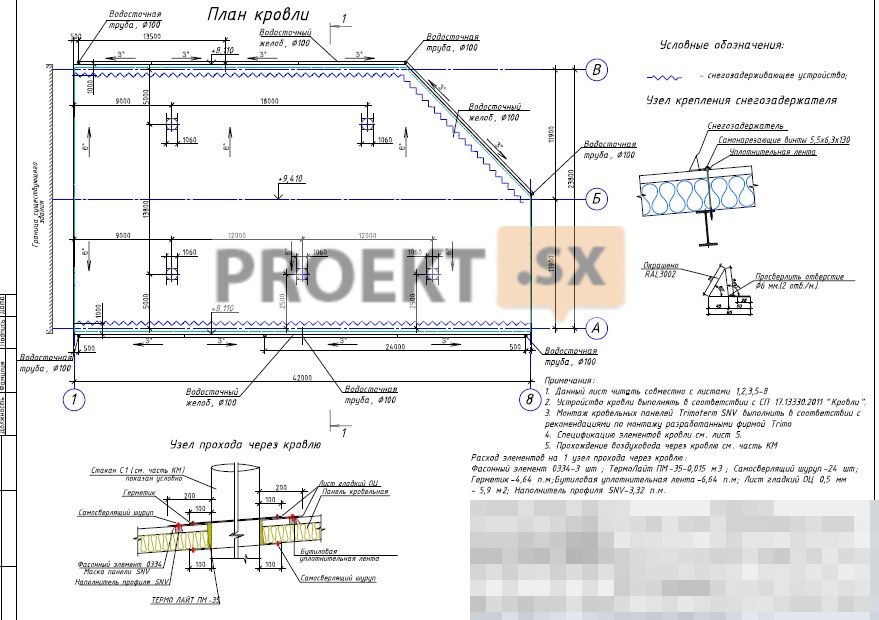

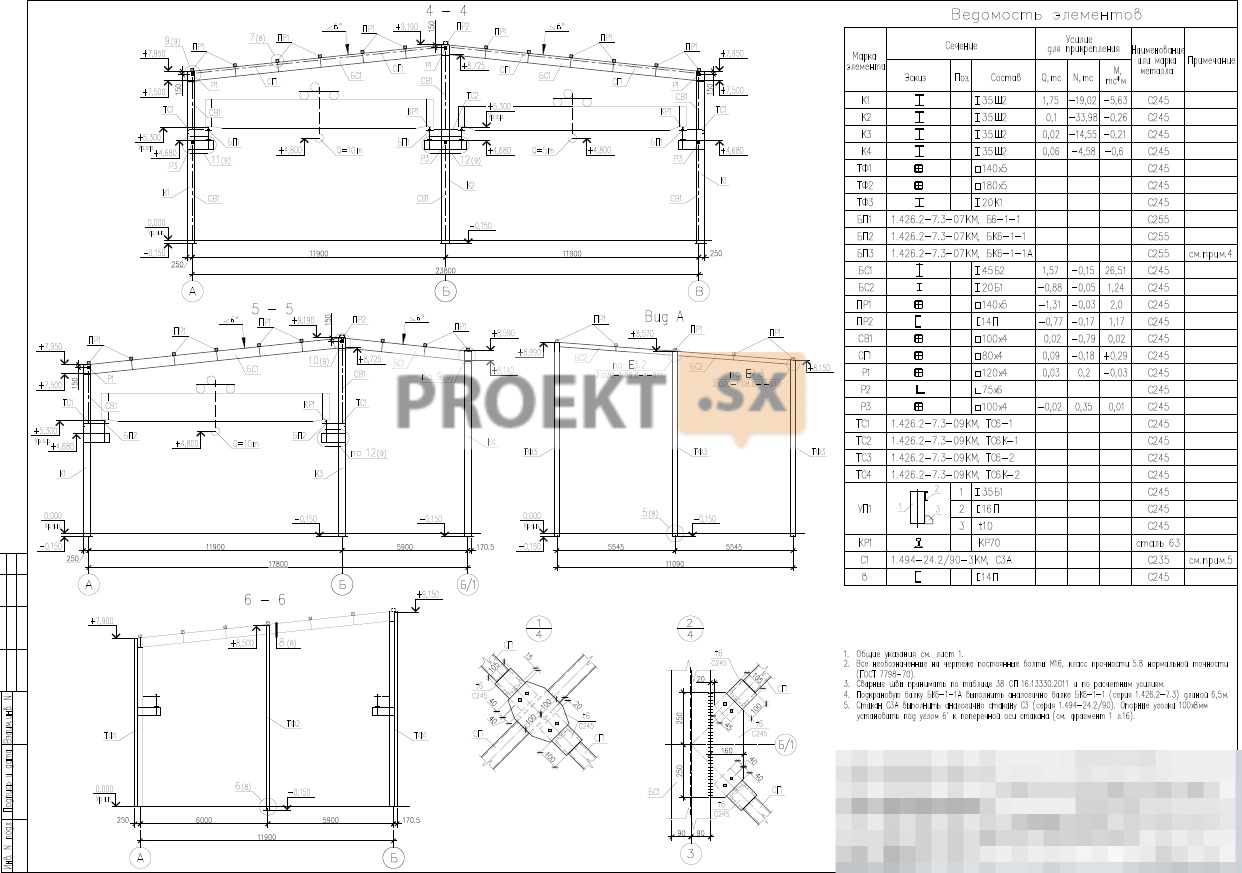

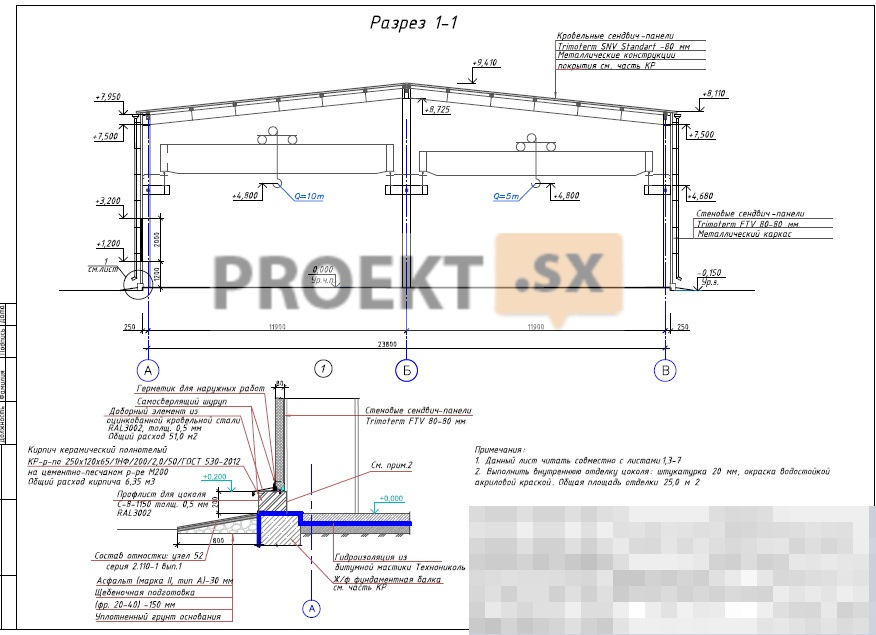

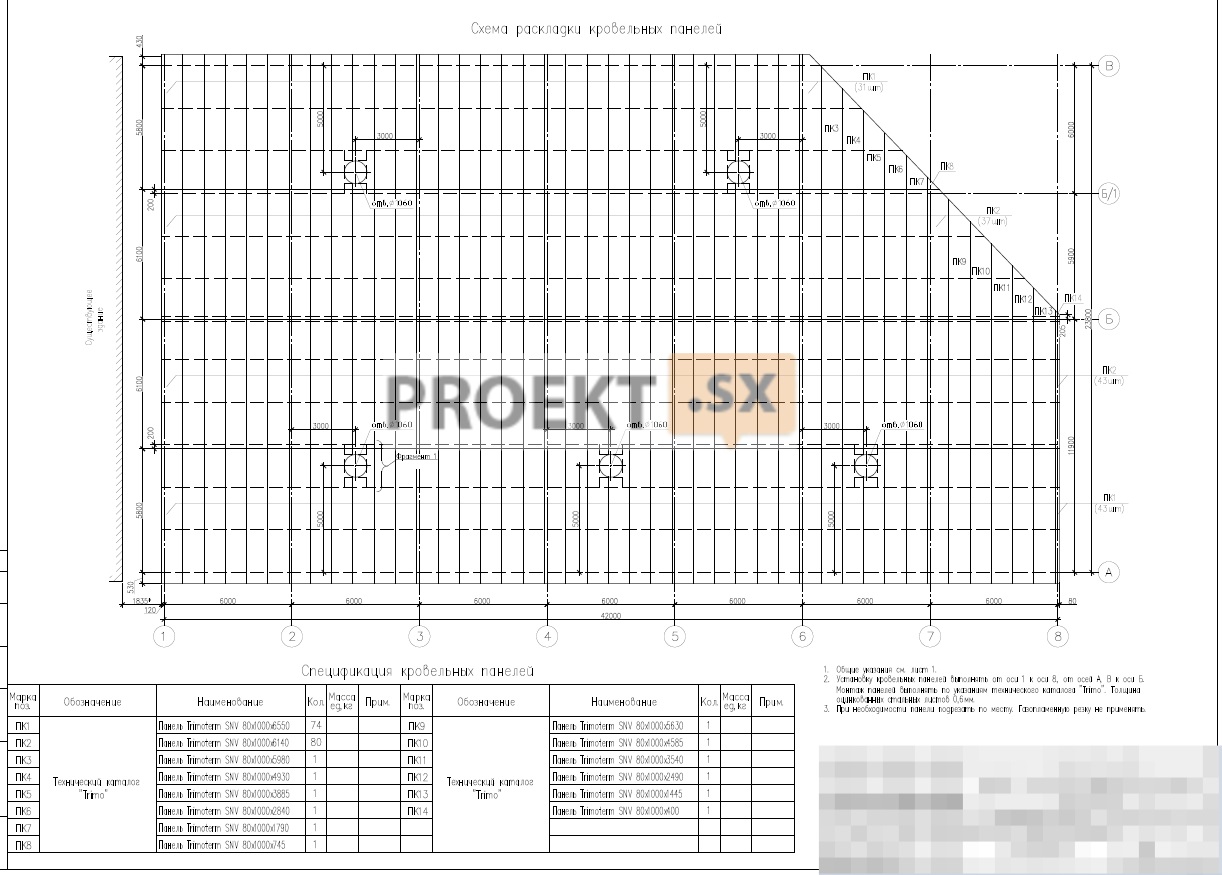

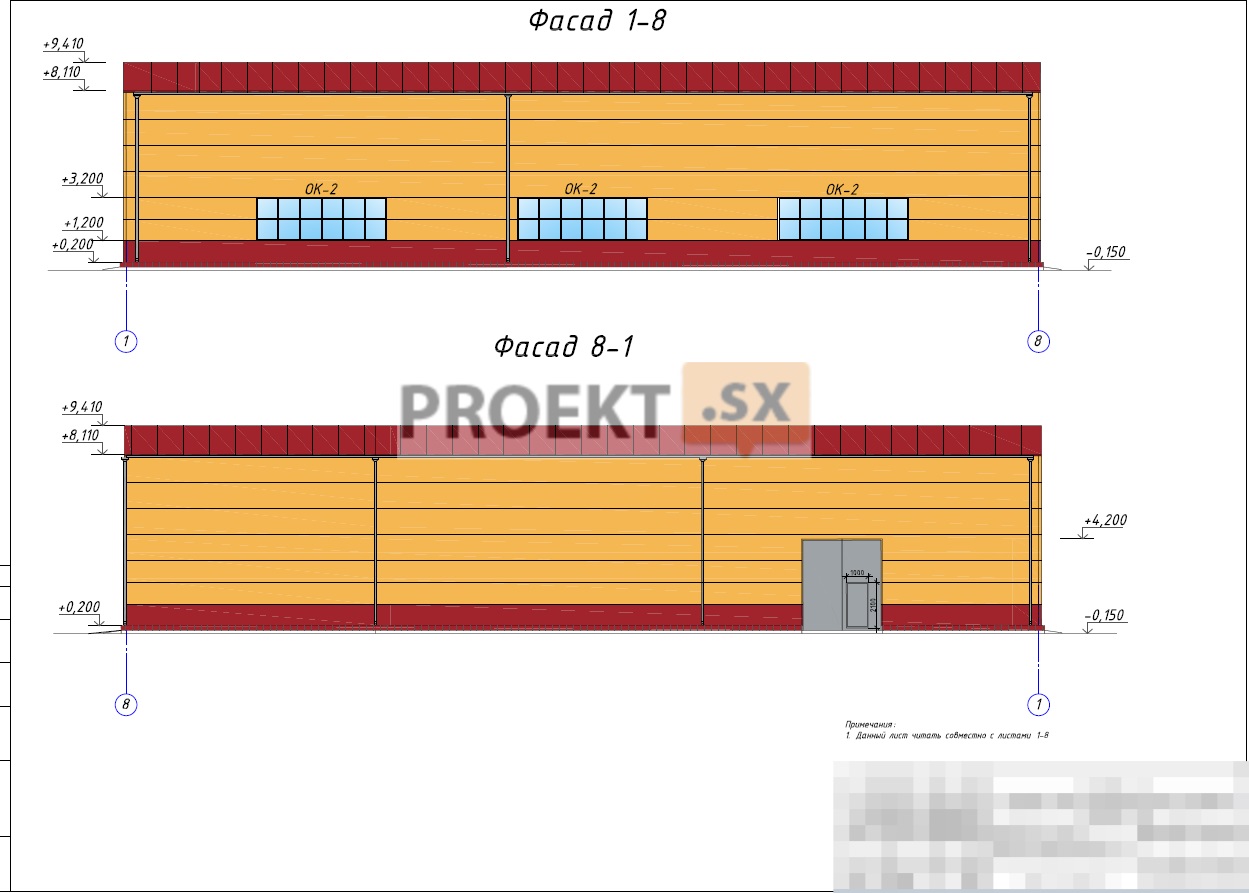

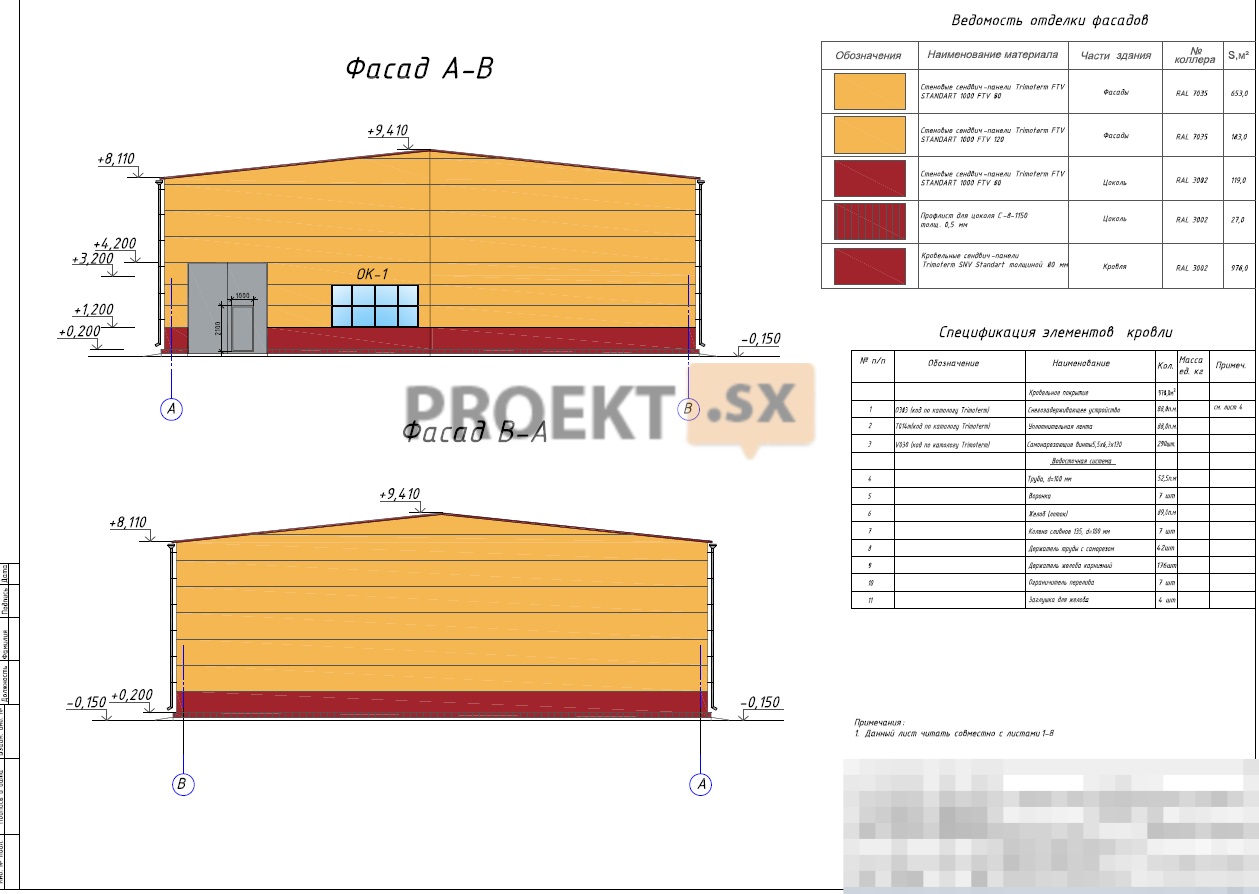

Проект разработан для следующих климатических условий: климатический район строительства - III В; расчетная зимняя температура воздуха - минус 27 9С; ветровой район - III; снеговой район - III. Характеристики здания: уровень ответственности здания - И (нормальный); степень огнестойкости - III; класс конструктивной пожарной опасности - СО; класс функциональной пожарной опасности - Ф 5.2; здание неотапливаемое. Здание ангара для хранения кабельной продукции и электротехнического оборудования одноэтажное неправильной формы в плане: с размерами в осях А-В - 23,8 м, в осях 1-8 - 4-2,0 м, в осях 1-6 - 30,0 м. Высота здания в коньке кровли - 9,56 м, высота у свесов кровли - 8,26 м. Общая площадь ангара составит - 950,6 м2, в том числе: площадь для хранения труб и арматуры (на стеллажах) -104,4 м2 - площадь хранения катушек с кабелем - 300 м2. Здание одноэтажное с каркасной конструктивной схемой. Элементами каркаса являются металлические конструкции. Ограждающие конструкции здания - трехслойные стеновые панели Trimoterm FTV толщиной 80 мм и толщиной 120 мм (стена между существующим зданием). Кровля здания двухскатная с уклоном 6(10,5%) в соответствии с требованиями фирмы Trimo и организованным наружным водостоком. Ограждающей конструкцией кровли являются трехслойные кровельные панели Trimoterm SNV Standart - толщиной 80 мм. Цоколь выполнен из керамического полнотелого кирпича марки КР-Р-ПО 250х120х65/1НФ/200/2,0/50/ по ГОСТ 530-2012 на высоту 200 мм от уровня пола здания. Отмостка вокруг здания выполнена из асфальтобетона толщиной 30 мм на щебеночной подготовке 100 мм по уплотненному грунту. Площадь отмостки 104,5 м2. За условную отметку 0,000 принят уровень чистого пола здания. Полы бетонно -цементные (см. экспликацию полов). Устройство полов выполнить в соответствии со СП 29.13330.2011 "Полы". Строительно-монтажные работы по изготовлению полов и приемка их в эксплуатацию должны осуществляться с учетом требований, изложенных в СНиП 3.04.01 "Изоляционные и отделочные покрытия ". Грунтовое основание под полы должно быть уплотнено в соответствии со СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты ". Оконные блоки выполнить по ГОСТ 21519-2003 с одинарным стеклопакетом толщиной 62 мм, сопротивлением теплопередаче 0,4-0,44 мЗ°С/Вт. Металлические ворота поз.1 выполнить по ГОСТ 31174-2003 распашными утепленными с дверным проемом.
